Компания Gelid Solutions известна российским оверклокерам своими термоинтерфейсами. Неудивительно, ведь в течение долгого времени этот производитель занимался исключительно выпуском термопаст и вентиляторов. На рынок систем охлаждения он вышел лишь несколько лет назад, начав с небольших кулеров, которые были малоинтересны любителям разгона.
На выпуск более производительных решений руководство Gelid нацелилось только в 2010 году, когда была представлена модель Icy Vision, предназначенная для охлаждения видеокарт. Первый блин, вопреки поговорке, оказался испечен по всем правилам кулинарии – СО была аккуратно собрана, снабжена всем необходимым для нормальной установки и демонстрировала отличную эффективность. Немалый интерес читателей в свое время вызвала статья, посвященная опыту установки Icy Vision Rev.2 на GeForce GTX 580: с помощью продукта Gelid эту горяченную видеокарту удалось заставить нормально работать в тесте Furmark, что совершенно невозможно при использовании штатной системы охлаждения.
Впрочем, несмотря на первый успех на новом поприще, компания Gelid Solutions не торопилась расширять модельную гамму. За прошедшие годы было представлено несколько малоразмерных кулеров невысокой стоимости – зайдя на официальный сайт, можно выяснить, что все они отнесены производителем к семейству Silent («тихие»). Самым интересным из них оказался Gelid Tranquillo, но и он тянул максимум на модель среднего класса.
Более серьезные решения, ориентированные на игровые компьютеры, Gelid относит к семейству Gamer. В этой категории представлено всего три модели. Для видеокарт предлагается все та же СО Icy Vision, которая почти не изменилась; для центральных процессоров – кулеры GX-7 (в двух вариантах, незначительно отличающихся друг от друга) и The Black Edition.
Gelid GX-7 – интересная «башня» с семью тепловыми трубками, уже была исследована в нашей лаборатории. Она показала неплохую эффективность, но общий вердикт был скорее отрицательным, поскольку кулер оказался явно переоценен ($65).
В этот же раз на тест была представлена новая флагманская модель Gelid The Black Edition, выпущенная всего несколько месяцев назад. Для компании, которая очень редко обновляет линейку производительных СО, это настоящее событие, особенно если учесть что новинка позиционируется как суперкулер, обладающий высочайшей эффективностью. Просят за него немало – целых 75 долларов (рекомендованная цена), так что я предлагаю не делать никаких скидок на неопытность инженеров. А противостоять The Black Edition будет вся «старая гвардия» – лучшие модели Noctua, Phanteks, Thermalright и Zalman.
Кулер поставляется в картонной коробке средних размеров (230 х 170 х 150 мм), снабженной удобной пластиковой ручкой.
Оформление не подкачало: на упаковке приводятся сразу несколько качественных фотографий, демонстрирующих продукт с разных ракурсов, полный перечень технических характеристик и список элементов комплекта поставки. В общем, просто повертев коробку в руках, можно составить полное впечатление о находящемся внутри устройстве.
Упаковка из плотного картона сама по себе является неплохой защитой для радиатора, помимо этого The Black Edition основательно «закатан» в пенопропилен – так что повредить его при транспортировке непросто.
Элементы комплекта поставки аккуратно сложены в небольшую картонную коробочку.
Перечислю их по порядку.
Крепежные скобы для процессорных разъемов AMD (слева) и Intel (справа).
Поддерживаются все актуальные на сегодняшний день платформы – Intel LGA 775/1155/1156/1366/2011 и AMD Socket AM2/AM2+/AM3/AM3+/FM1/FM2.
Набор разнокалиберных винтов, гаек и пружин, используемых для сборки крепления.
Металлическая упорная крестовина («бэкплейт») – она универсальна и используется для всех поддерживаемых платформ (за исключением LGA 2011). На крестовину заранее наклеены специальные пластиковые прокладки, чтобы металл не соприкасался с текстолитом материнской платы.
Четыре скобы для крепления вентиляторов.
Здесь необходимо уточнение. Вообще, скоб в комплекте шесть, но две уже использованы для подвески одного из вентиляторов на радиатор. Это нестандартная вертушка с толщиной рамки 16 мм. Соответственно, для ее установки применяются укороченные скобы, с помощью которых нельзя закрепить обычные модели толщиной 25 мм.
При этом в комплекте есть и обычный «толстый» вентилятор – он устанавливается между секций радиатора, для чего нужны две скобы из четырех, показанных на фотографии. Остаются еще две. Получается, пользователь может задействовать их либо для подвески третьего вентилятора «на выдув», либо для того, чтобы заменить тонкую вертушку на обычную. А вот закрепить на радиаторе сразу три «толстых» вентилятора невозможно.
Маленький граммовый шприц с термопастой Gelid GC-Extreme. Как уже отмечалось выше, ранее Gelid Solutions специализировалась именно на выпуске термоинтерфейсов, логично, что в комплекте с лучшим кулером компании поставляется качественная паста. Она уже знакома нашим постоянным читателям по материалу «Термоинтерфейсы: тестирование 28 актуальных моделей термопаст». Gelid GC-Extreme показала отличные результаты, превзойдя многие продукты известных производителей (а такой качественной пасте как Arctic Cooling MX-3 она уступила всего градус). Но шприц мог бы быть и побольше (к примеру, в свободную продажу Gelid GC-Extreme поступает в пятиграммовой упаковке), особенно, если учесть немалую стоимость кулера.
На этом же снимке показаны «самоклеющиеся» резиновые шайбы, которые производитель рекомендует закрепить на плате, чтобы металлические гайки крепления не соприкасались с текстолитом.
Напоследок упомяну переходник-«разветвитель», который позволяет подключить оба комплектных вентилятора к одному разъему на плате.
Нашлась в коробке и подробная инструкция по установке, ознакомиться с полным содержанием которой можно в PDF-варианте на официальном сайте.

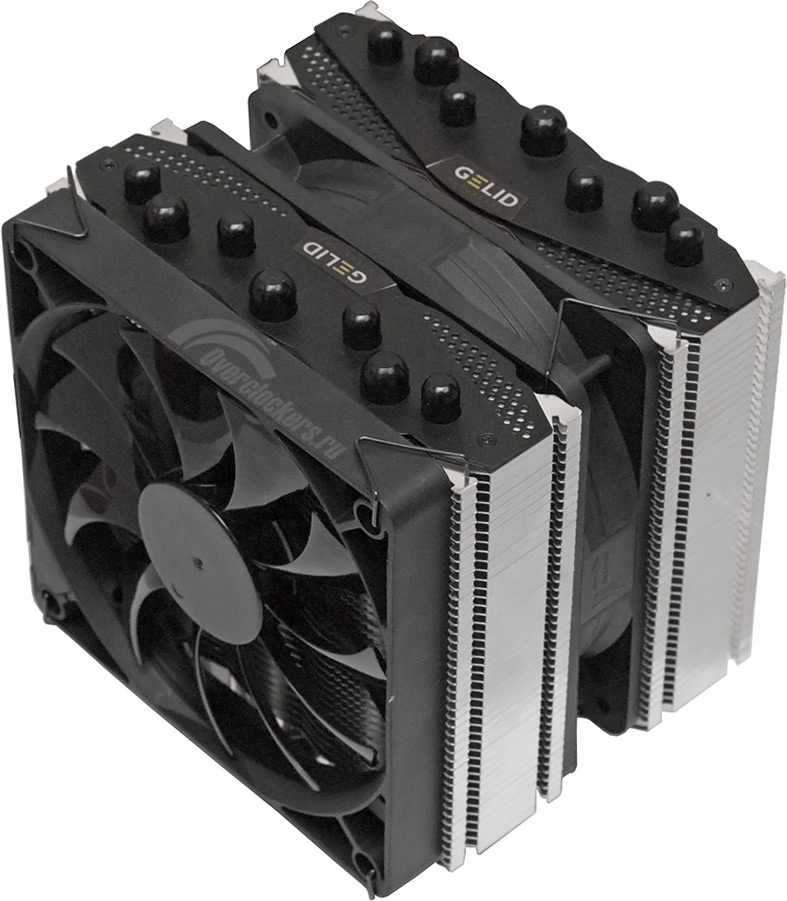

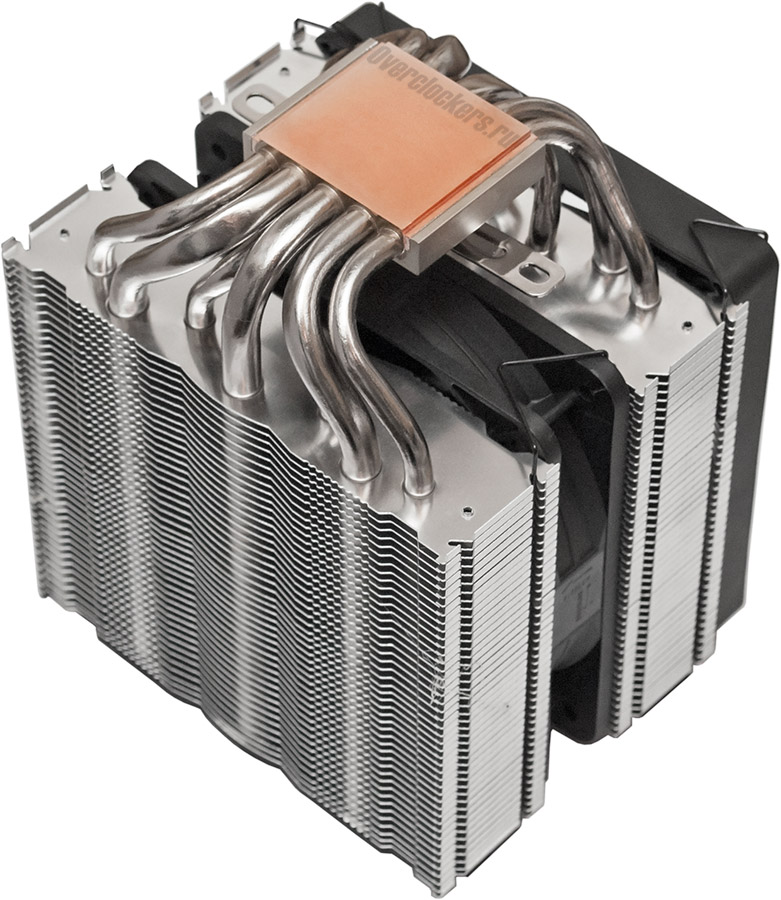

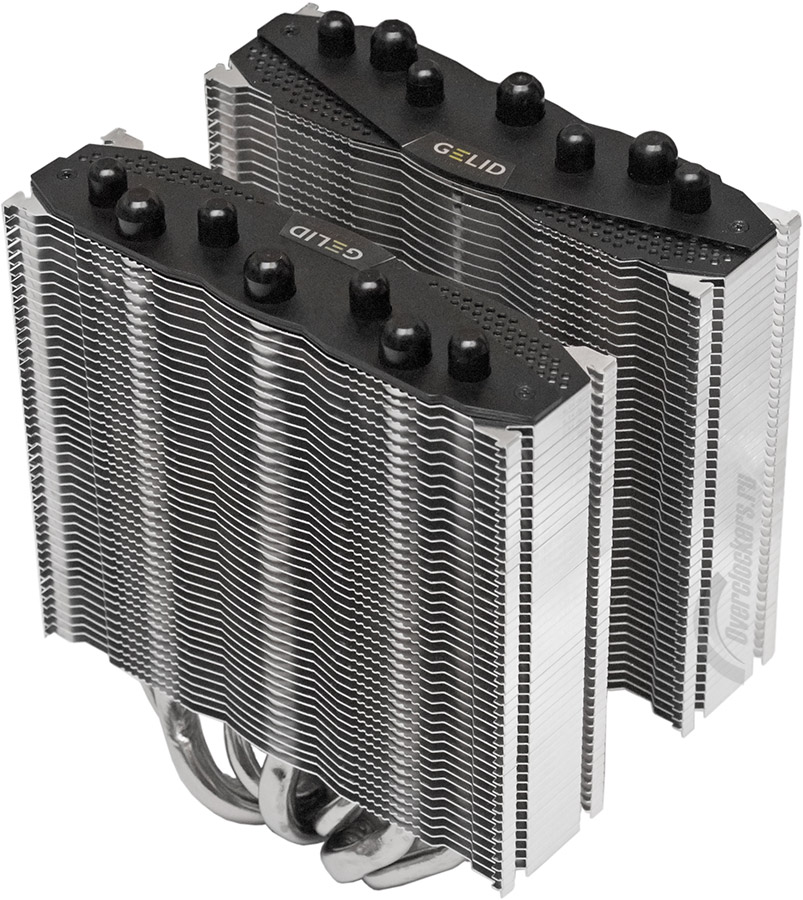

Одного взгляда достаточно, чтобы понять – перед нами типичная модель двухсекционной компоновки. Формы радиатора по-европейски сдержанны (как-никак, главный офис Gelid находится в Швейцарии, хотя производство размещено в Гонконге), так что на ум сразу приходит аналогия с голландским Phanteks PH-TC14PE и австрийской Noctua NH-D14.
Собран кулер аккуратно, разве что на боковинах радиатора в некоторых местах можно разглядеть непонятные пластиковые «нити» – видимо для соединения ребер используется клей, который был нанесен не совсем равномерно.
Безусловно, читатели, отслеживающие новости рынка суперкулеров, знают о главной фишке Gelid – необычном расположении тепловых трубок:
Этот вопрос будет подробно рассмотрен чуть ниже, но сначала надо рассказать о габаритах кулера.
Один из важнейших параметров – высота радиатора. В данном случае она составляет 160 мм. Это означает, что The Black Edition равноценен Noctua NH-D14, Phanteks PH-TC14PE и Zalman CNPS14X (160 мм) и на 5 мм ниже Thermalright Silver Arrow (165 мм). Существенно выше только односекционные Archon и True Spirit 140 (170 мм). При этом необходимо учитывать, что комплектные вентиляторы не увеличивают высоту конструкции (их рамки не выступают за пределы секций радиатора), в то время как продукты Thermalright, Noctua и Phanteks после установки вертушек подрастают на 5-10 мм (в зависимости от того, как закреплен вентилятор). Следовательно, The Black Edition чуть ниже большинства аналогов.
Ширина тоже заметно меньше, чем у конкурентов – всего 126 мм. Для сравнения можно привести те же Noctua NH-D14 и Phanteks PH-TC14PE (140 мм) или, например, Thermalright Silver Arrow (147 мм).
Приведенные цифры позволяют понять, что эта модель рассчитана на использование 120 мм вентиляторов. Для суперкулера такой выбор выглядит странно. 140 мм (и даже 150 мм) вентиляторы уже стали своеобразным стандартом в этом классе, ведь по сравнению с 120 мм моделями они способны обеспечить больший расход при равноценном уровне шума.
Правда, нужно учитывать, что размеры секций радиатора The Black Edition составляют 126 x 116 мм (речь идет именно о блоке ребер, обдуваемом вентилятором). Реальный диаметр крыльчатки большинства 120 мм вентиляторов – около 112 мм, 140 мм – порядка 131 мм. А значит, толк от использования «стосороковок» может быть и в данном случае. К этому вопросу я еще вернусь в разделе «Результаты тестов».
Толщина радиатора составляет 109 мм, при установке комплектных вентиляторов цифра увеличивается до 125 мм (напомню, что в качестве «внешней» здесь используется вертушка с толщиной рамки 16 мм).
Совершенно очевидно, что продукт Gelid по всем измерениям оказался заметно компактнее современных двухсекционных суперкулеров. С одной стороны, это преимущество, ведь его можно использовать в большинстве корпусов среднего формата, чем могут похвастаться далеко не все конкуренты. Но есть и обратная сторона медали – компактность это хорошо, но использование 120 мм вентиляторов и небольшая (по меркам этого класса) площадь рассеивания должны негативно сказаться на эффективности охлаждения.
Теперь самое время перейти к главной особенности исследуемого радиатора – оригинальной разводке тепловых трубок. Всего их здесь семь – три 8 мм и четыре 6 мм, причем расположены они на двух уровнях.

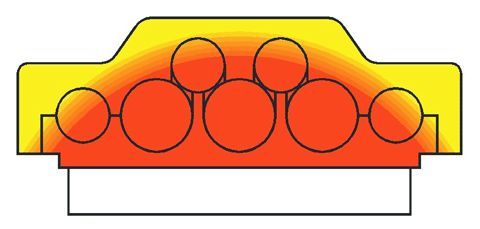

На словах обрисовать конструкцию не так просто, так что лучше воспользоваться отличной схемой, приведенной на официальном сайте.
В центре основания (то есть в той части, которая напрямую контактирует с самой горячей областью крышки процессора) находится «бутерброд» из трех восьмимиллиметровых и двух шестимиллиметровых трубок. Еще две шестимиллиметровые ТТ можно считать вспомогательными – они расположены на некотором удалении по краям. Что ж, мне такая схема представляется совершенно логичной.
Полагаю, уместным будет небольшое лирическое отступление. Многие современные суперкулеры (и, прежде всего, речь идет о моделях Thermalright с индексом SB-E) являются продуктами экстенсивного развития. Их разработчики пошли по пути простого увеличения размеров конструкции. В итоге сложилась странноватая ситуация: огромные основания с большим количеством тепловых трубок, уложенных в один ряд, могут эффективно работать только с самыми крупными процессорами в исполнении LGA 2011 или, на худой конец – LGA 1366.
При этом подавляющее большинство оверклокеров, которые и являются основными покупателями сверхмощных систем охлаждения, используют компактные процессоры Intel в исполнении LGA 1155 или CPU AMD для сокетов типа AM. В предыдущих материалах уже демонстрировались снимки, на которых отчетливо видно, что даже у «шеститрубных» Thermalright Archon и Noctua NH-D14 крайние ТТ при работе с этими ЦП просто «висят в воздухе». Что уж говорить, например, о Silver Arrow SB-E, где за пределами крышки остается сразу половина трубок!
А теперь представим, что Intel в одном из будущих поколений просто не выпустит аналог платформы LGA 2011 и время огромных процессоров с серверными корнями пройдет. Это вполне возможный сценарий развития событий, ведь были же времена, когда эта компания предлагала только небольшие CPU в исполнении LGA 775. Не окажутся ли при этом упомянутые кулеры тупиковой веткой развития?
Вот почему необходимы принципиально новые подходы в проектировании. Ведь если не брать в расчет платформу LGA 2011 (число пользователей которой ничтожно в сравнении с общим количеством оверклокеров) – прогресс в современном «кулеростроении» идет просто черепашьими темпами. Руководствуясь простой логикой, я тестирую новейшие кулеры на самой распространенной и подходящей для разгона платформе LGA 1155. В результате однобокость решений, принимаемых многими конструкторами, становится очевидной.
Возможно, отступление получилось излишне эмоциональным, но для меня это принципиальный момент, так что оригинальное решение инженеров Gelid я склонен считать передовым (даже с учетом того, что впервые оно было использовано еще в 2011 году при создании модели Gelid GX-7). Это основание (размерность подошвы 40 х 40 мм) должно отлично подходить для охлаждения Intel Sandy Bridge/Ivy Bridge и процессоров AMD.

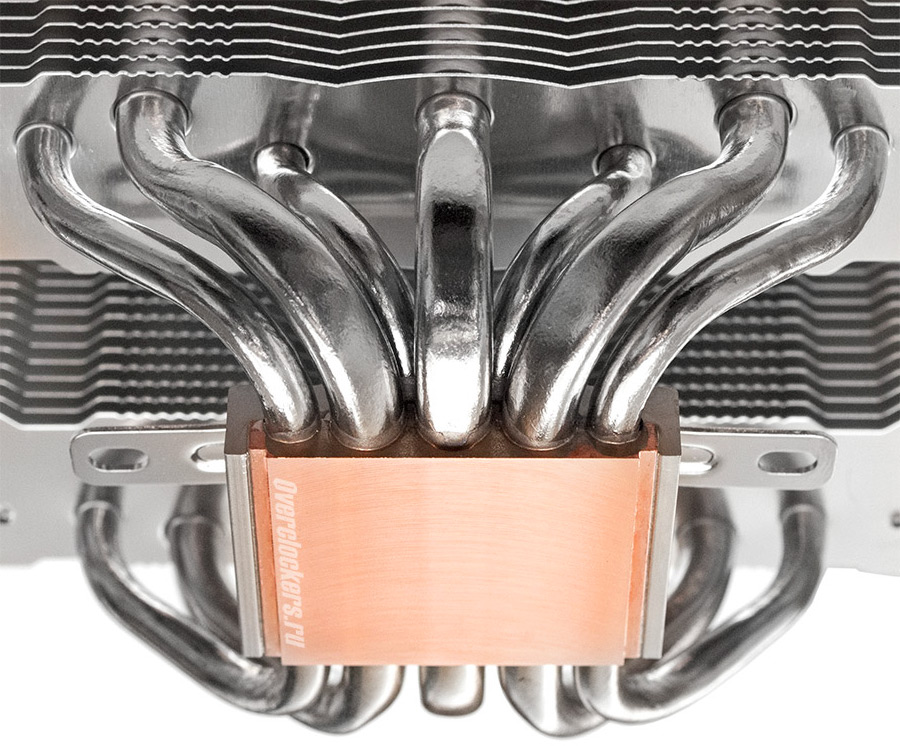

Стоит отметить, что основание выделяется не только необычностью схемы, но и аккуратностью изготовления: трубки уложены в специальные желобки, все детали соединены между собой с помощью пайки. А вот в местах контакта ТТ с ребрами радиатора следов припоя найти не удалось, скорее всего, здесь используется самая простая технология «напрессовки».

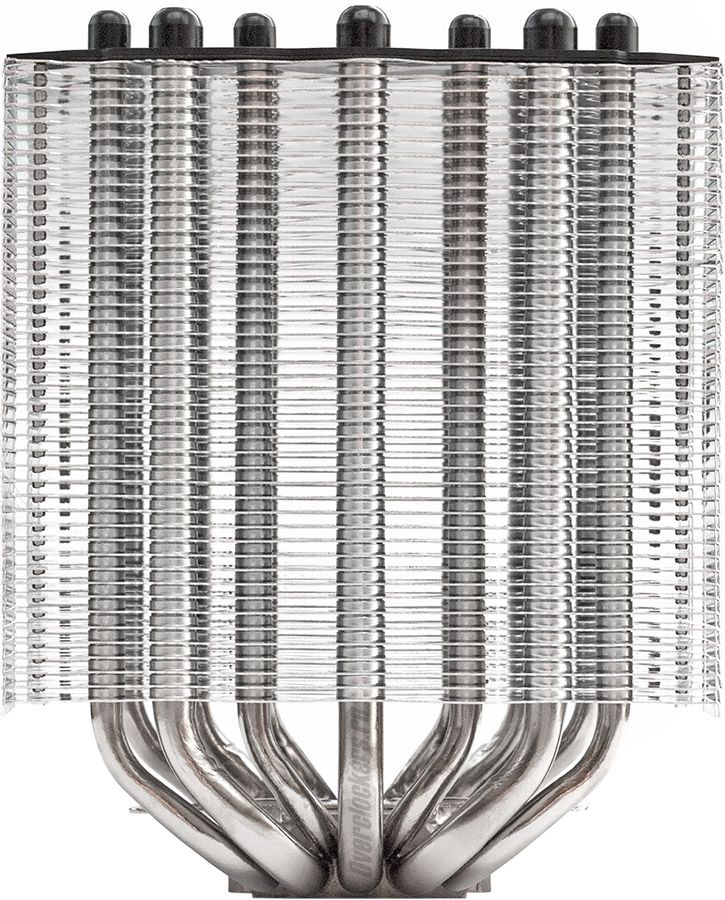

В массиве радиатора трубки размещены в шахматном порядке, что должно обеспечить более равномерный прогрев ребер по всей площади.

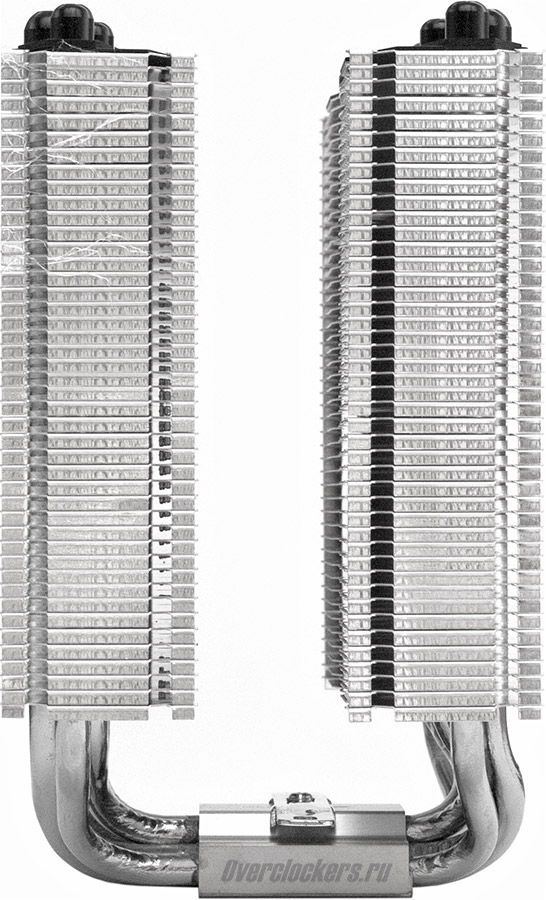

Еще одна интересная особенность данного радиатора: основание расположено не точно между секциями, а смещено в сторону одной из них.
Это сделано для того, чтобы конструкция оставалась симметричной после монтажа двух комплектных вентиляторов. Один из них устанавливается внутрь радиатора и не влияет на размеры, а вот второй как бы делает одну из секций «более толстой», что и компенсируется за счет сдвига основания. В итоге, независимо от положения кулер не перекрывает слоты оперативной памяти (либо разъемы расширения на плате, при установке вдоль сокета). Отмечу, что этот же прием был использован конструкторами Noctua при создании модели NH-D14.
Каждая из секций радиатора набрана из 44 пластин толщиной ~0.5 мм, межреберное расстояние составляет ~1.8 мм.
Общую площадь рассеивания можно оценить в ~7500 квадратных сантиметров. Вот она, та самая «обратная сторона медали»: тонкие секции (35 мм против, например, 51 мм у Noctua NH-D14), скромные габариты радиатора – все это не позволило достичь значения, типичного для современного двухсекционного суперкулера. Даже лучшие односекционные модели типа True Spirit 140 и Archon характеризуются площадью рассеивания ~9000 квадратных сантиметров, а некоторые «двухсекционники» и вовсе перевалили за 11000! При этом из-за большого количества тепловых трубок кулер оказался весьма тяжеловесным – с двумя комплектными вентиляторами его масса составляет 990 г.
Основание The Black Edition тщательно отшлифовано, тактильно шероховатость не ощущается совершенно, хотя зеркальная полировка здесь отсутствует:

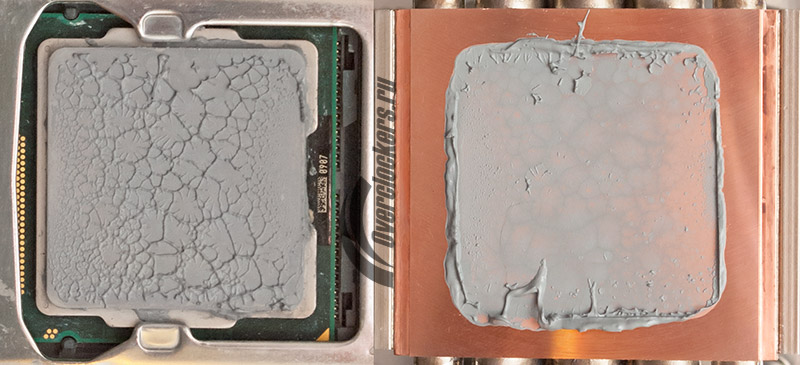

Отпечаток на крышке процессора получился неплохим. Однако нужно отметить интересный феномен – слой пасты по краям чуть тоньше, чем в центре. Либо перед нами вогнутое основание, либо оно идеально ровное, а «завалена» середина крышки CPU (об этом, кстати, неоднократно предупреждали конструкторы Thermalright, поясняя, почему они делают основания выпуклыми).

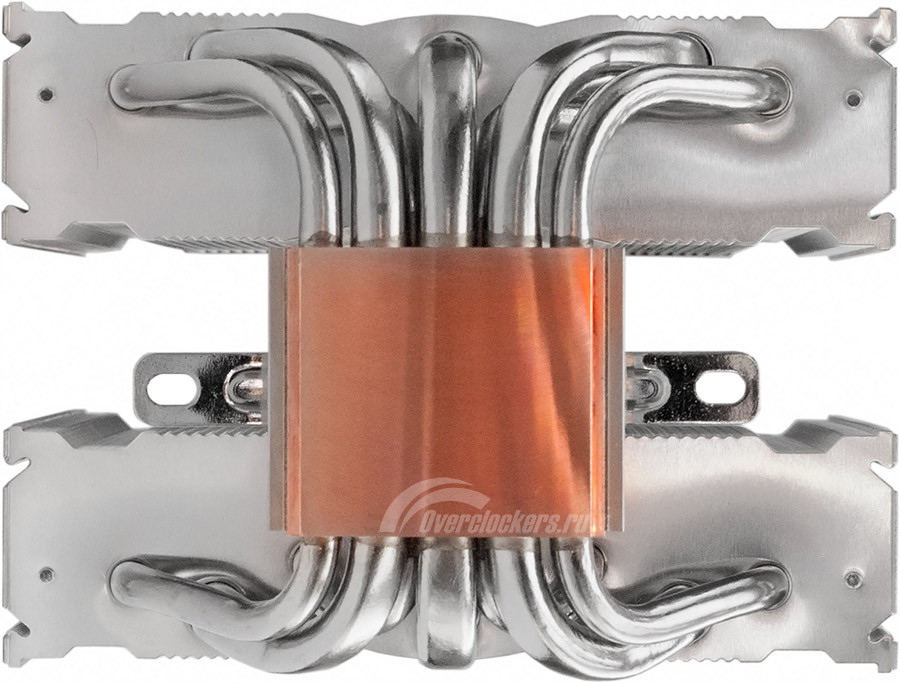

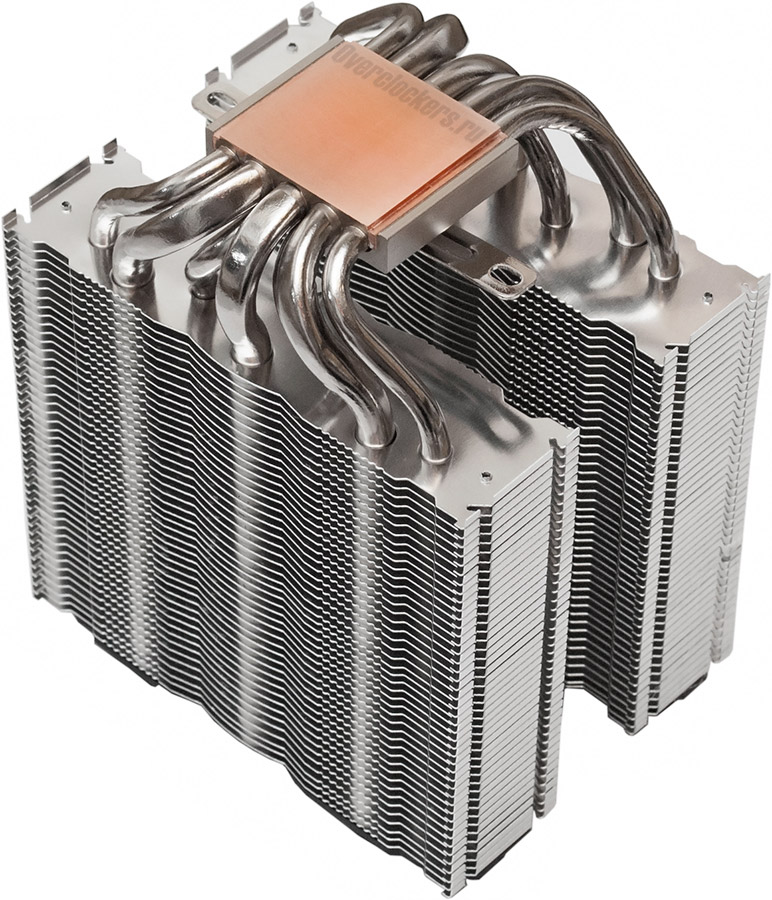

Напоследок приведу изображение радиатора в еще одной проекции, дабы читатели могли лучше рассмотреть оригинальный профиль ребер:
По итогам внешнего осмотра можно заключить, что перед нами весьма неоднозначное воплощение идеи двухсекционного радиатора. С одной стороны, на себя обращают внимание оригинальная компоновка блока тепловых трубок и общая аккуратность изготовления. С другой, площадь рассеивания явно подкачала, да и скромные 120 мм «ветродуи» вряд ли позволят этой модели показать высокую эффективность в тестах.
Кулер оснащен двумя вентиляторами. Один из них, более тонкий, предназначен для установки «снаружи» радиатора – размерность этой вертушки 120 х 15.8 мм.
Вентилятор маркирован как Gelid Slim 12 PWM.
По данным производителя диапазон скоростей вращения составляет 750-1600 об/мин при расходе 52.4-89.1 CFM (кубических футов в минуту) и уровне шума до 25.4 дБ. Максимальное энергопотребление вентилятора – 2.4 Вт (0.2 А при напряжении 12 В).
Второй вентилятор называется Gelid Silent 12 PWM – он устанавливается между секциями радиатора. Это обычная 120 мм вертушка с толщиной рамки 25 мм.
Диапазон скоростей вращения: 750-1500 об/мин, то есть «максималка» чуть ниже, чем у первого. При этом из-за большей толщины крыльчатки вентилятор обеспечивает более высокий расход: 58-98.6 CFM. Максимальный уровень шума – 25.5 дБ, энергопотребление – до 2.16 Вт.
Оба вентилятора оснащены четырехконтактными разъемами питания (возможность PWM-регулировки скорости вращения отражена даже в их названиях) и используют гидродинамический подшипник скольжения с весьма высоким временем наработки на отказ – 50.000 часов. Длина шнуров питания – 350 мм.
Тестирование процессорного кулера Gelid The Black Edition проходило в составе следующей конфигурации:
Программное обеспечение:
Система крепления создана «по мотивам» Noctua NH-D14, об этом я могу говорить уверенно, поскольку сам использовал его несколько лет. Однако из-за мелких недоработок (и именно здесь, похоже, проявилась неопытность конструкторов Gelid – ведь это их первый кулер двухсекционной компоновки) устанавливать The Black Edition не так удобно.
В инструкции говорится, что изначально необходимо приложить к обратной стороне материнской платы «бэкплейт». Затем установить в отверстия винты, а с лицевой стороны платы навернуть на них гайки, скрепив тем самым всю конструкцию.
У Noctua винты вставляются в отверстия на крестовине «с натягом» и после этого «бэкплейт» с ними можно просто положить на любую ровную поверхность, «надеть» сверху материнскую плату и завернуть гайки. Здесь все сложнее: винтики болтаются и прокручиваются в отверстиях, так что придется, удерживая плату на весу, вставлять их по одному и сразу фиксировать гайкой. Не очень-то удобно. Однако при должном старании за несколько минут можно сделать все необходимое:
Следующий этап: на торчащие концы винтиков надо надеть две пластины, к которым и будет крепиться сам кулер. И опять мелкая недоработка – у Noctua для крепления используют крупные гайки с насечкой, которые удобно заворачивать пальцами – здесь же придется браться за отвертку.
«Коромысло» с двумя отверстиями под винты заранее закреплено на основании кулера.
Это правильно, но и тут есть неприятная мелочь. Инженеры Noctua догадались сразу прикрепить подпружиненные винты к «коромыслу», так что, устанавливая кулер, достаточно просто попасть ими в отверстия. Здесь же винты нужно вставлять самому – причем пролезть пальцами между секций кулера, не сдвинув его, не так-то просто. Надо ли говорить, что отвертки с длинным жалом, которой удобно закручивать винты, в комплекте не нашлось (у Noctua она есть), и если у вас под рукой не будет подходящего инструмента, трудности со сборкой можно умножать на два.
Возможно, я наскучил читателям бесконечными сравнениями с Noctua, но, на мой взгляд, важно показать, как можно реализовать одну и ту же схему разными способами. Ряд мелких недоработок, допущенных конструкторами Gelid, делают сборку крепления гораздо менее удобной. Справедливости ради, отмечу, что если вы не переустанавливаете кулер часто, то на это можно не обращать особого внимания. Сборка не так уж и сложна: по удобству установки кулер вполне заслуживает оценки «удовлетворительно», и поставить его при должной аккуратности можно за несколько минут. Да и прижим, благодаря винтам с мощными пружинами, получается очень неплохим.
После установки на плату общая высота конструкции составляет 164 мм (от поверхности текстолита до концов тепловых трубок). Расстояние от поверхности текстолита до нижней точки конструкции (в данном случае это ребро радиатора, так как рамки 120 мм вентиляторов не выступают за габариты секций) составляет 42 мм.
Благодаря небольшой толщине кулер на стендовой материнской плате не мешает установке модулей памяти с высокими радиаторами.
Таким образом, в плане совместимости эта модель показывает очень хорошие результаты. Ее вполне можно использовать в большинстве корпусов средней глубины. К тому же The Black Edition не страдает болезнями, свойственными некоторым крупным «двухсекционникам», перекрывающим разъемы для модулей памяти и даже слоты расширения на плате (впрочем, этим отличилась только модель Thermalright Silver Arrow SB-E).
| Наименование | Gelid The Black Edition |
Noctua NH-D14 |
Phanteks PH-TC14PE |
Thermalright Archon |
Thermalright Silver Arrow |
Thermalright Silver Arrow SB-E |
Thermalright True Spirit 140 |
Zalman CNPS14X |
| Габариты радиаторов, мм | 126 х 109 x 160 (В) | 140 x 132 x 160 (В) | 140 x 132 x 160 (В) | 155 x 53 x 170 (В) | 147 x 123 x 165 (В) | 155 х 104 х 163 (В) | 155 x 53 x 170 (В) | 140 x 126 x 160 (В) |
| Габариты радиаторов с комплектными вентиляторами, мм |
126 х 125 x 160 (В) | 140 х 158 х 170 (В) | 140 х 158 х 170 (В) | 155 x 80 x 180 (В) | 150 х 148 х 170 (В) | 170 х 132 х 175 (В) | 155 x 80 x 180 (В) | 140 x 126 x 165 (В) |
| Масса радиатора с комплектными вентиляторами, г |
990 | 1240 | 1220 | 990 | 1155 | 1155 | 775 | 900 |
| Материал основания |
Медь | Никели- рованная медь |
Никели- рованная медь |
Никели- рованная медь |
Никели- рованная медь |
Никели- рованная медь |
Никели- рованная медь |
Медь |
| Материал ребер |
Алюминий | Алюминий | Окра- шенный алюминий |
Никели- рованный алюминий |
Никели- рованный алюминий |
Никели- рованный алюминий |
Алюминий | Алюминий |
| Количество пластин, шт. | 44 х 2 | 42 х 2 | 43 х 2 | 50 | 55 (110) | 51 (102) | 50 | 45 х 2 |
| Расстояние между ребрами, мм |
1.8 | 2 | 2 | 2.0 | 1.6 | 1.8 | 2.0 | 1.9 |
| Толщина пластин, мм | 0.5 | 0.5 | 0.5 | 0.5 | 0.3 | 0.4 | 0.5 | 0.4 |
| Площадь рассеивания, кв. мм | ~7500 | ~11 500 | ~11 800 | ~9000 | ~11000 | ~10500 | ~9000 | ~10500 |
| Материал тепловых трубок |
Никели- рованная медь |
Никели- рованная медь |
Никели- рованная медь |
Никели- рованная медь |
Никели- рованная медь |
Никели- рованная медь |
Медь | Медь |
| Диаметр тепловых трубок, мм |
6 и 8 | 6 | 8 | 6 | 8 | 6 | 6 | 6 |
| Количество тепловых трубок, шт. |
3 х 8 мм, 4 х 6 мм | 6 | 5 | 6 | 4 | 8 | 6 | 6 |
| Типоразмер вентиляторов, мм |
120 | 120/140 | 120/140 | 120/140 | 120/140 | 140/150 | 120/140 | 120/140 |
| Максимальное количество вентиляторов, шт. |
3 | 3 | 3 | 2 | 3 | 3 | 2 | 3 |
| Вентиляторов в комплекте, шт. |
2 | 2 | 2 | 1 | 2 | 2 | 1 | 1 |
| Совместимость с процессорами |
Intel LGA 775/1155/1156/1366/2011; AMD Socket AM2/AM2+/AM3/AM3+/FM1/FM2 |
Intel LGA 775/1155/1156/1366; AMD Socket AM2/AM2+/AM3 |
Intel LGA 775/1155/1156/1366/2011; AMD Socket AM2/AM2+/AM3/FM1 |
Intel LGA 775/1155/1156/1366; AMD Socket AM2/AM2+/AM3 |
Intel LGA 775/1156/1366; AMD Socket AM2/AM2+/AM3 |
Intel LGA 775/1156/1366/2011; AMD Socket AM2/AM2+/AM3 |
Intel LGA 775/1155/1156/1366; AMD Socket AM2/AM2+/AM3 |
Intel LGA 775/1155/1156/1366/2011; AMD Socket AM2/AM2+/AM3/FM1 |
Стендовый Intel Core i7-2700К был разогнан до 4800 МГц (48 х 100 МГц) при напряжении питания 1.41 В. Разгон процессора проводился без использования дополнительных утилит – изменением параметров в BIOS Setup. Оперативная память работала в штатном режиме X.M.P. (1600 МГц, 7-7-7-20-2Т). Видеокарта Radeon HD 7950 функционировала на стандартных частотах.
Для прогрева CPU использовался традиционный тест Linpack в оболочке LinX версии 0.6.4 (четыре потока, объем выделяемой памяти 2048 Мбайт, 10 прогонов).
На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью утилит Speed Fan 4.47 и Real Temp 3.70.
Уровень шума измерялся при помощи цифрового шумомера Becool ВС-8922 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 26.5-27 дБ. Результаты округлялись до целых чисел. Температура воздуха в помещении составляла 26-27 градусов по Цельсию.
Соперниками The Black Edition, как отмечалось еще во вступлении, станут подлинные суперкулеры, протестированные ранее. Среди них есть модели той же ценовой категории: Thermalright Silver Arrow и Archon – $80; более дорогие: Silver Arrow SB-E – $100, Phanteks PH-TC14PE – $90; и более дешевые: Zalman CNPS14X – $55 и Thermalright True Spirit 140 – $40. В общем, компания для Gelid The Black Edition самая подходящая.
Для начала, как всегда, тест кулеров «из коробки» – с комплектными вентиляторами при максимальной скорости вращения.
Тест с комплектными вентиляторамиИ модель Gelid показывает хороший результат, не выпадая из общей группы. Она уверенно обходит более дешевый Zalman СNPS14X и выступает на равных с Archon и True Spirit 140. А вот двухсекционным решениям Thermalright, Noctua и Phanteks этот кулер уступает от 2 до 5 градусов. В целом, учитывая малую площадь рассеивания, можно было ожидать и худших показателей. Однако обратимся к данным по уровню шума.
Тест с комплектными вентиляторамиИ вот тут-то и становится понятно, какой ценой достались Gelid эти «77 градусов». The Black Edition оказался самым шумным из всех участников. При этом можно говорить о качественной разнице, поскольку отрыв от ближайших конкурентов составляет 4-5 дБ. Нельзя сказать, что вентиляторы шумят так, что рядом со стендом невозможно находиться, но и приемлемым для повседневного использования такой режим не назовешь.
Поскольку «на максимуме» обороты вентиляторов Gelid явно завышены, предлагаю снизить скорость вращения и проверить, на что способен радиатор в более тихих режимах. Данный кулер оснащается двумя вентиляторами разной размерности. Обычно при тестировании с этим возникают определенные неудобства, так как вертушки вращаются с разной скоростью.
Здесь, к тому же, есть переходник, подключающий оба вентилятора к одному коннектору на плате. При этом измеряется скорость вращения той вертушки, которая подключена к четырехконтактному разъему на переходнике – в другом один контакт пропущен, так что скорость регулируется, но отслеживать обороты невозможно. Мне хотелось получить максимально точные данные именно с вентиляторов, подключенных к одному разъему, поэтому я пошел на маленькую хитрость. С помощью утилиты ASUS Fan Xpert можно провести замер скорости вращения «от минимума до максимума» с использованием PWM-регулировки. Такой тест был проведен дважды с подключением вентиляторов к разным разъемам на переходнике:
| Показатель Fan Power, % | Скорость вращения Slim 12 PWM, об/мин |
Скорость вращения Silent 12 PWM, об/мин |
| 100 | 1615 | 1500 |
| 90 | 1610 | 1500 |
| 80 | 1605 | 1480 |
| 70 | 1480 | 1290 |
| 60 | 1270 | 1075 |
| 50 | 1040 | 850 |
| 40 | 890 | 755 |
| 30 | 860 | 725 |
| 20 | 850 | 725 |
По этим данным видно, что более толстый вентилятор (Silent 12 PWM) во всех режимах вращается на 100-200 оборотов медленнее. Исходя из предположения, что большинство пользователей будут использовать вертушку именно с PWM-регулировкой и переходником, были выбраны три варианта из этого списка:
Если сопоставить эти данные с теми, что приведены на графике выше, можно выяснить, что кулер однозначно превосходит Zalman CNPS14X (та же эффективность охлаждения при меньшем уровне шума в промежуточном режиме). Но Archon или True Spirit при близком показателе уровня шума выигрывают у The Black Edition 4-5 градусов, A Silver Arrow/Silver Arrow SB-E – 7-8 градусов.
Однако нужно дать этому радиатору второй шанс, ведь очевидно, что полностью реализовать его возможности не дают именно вентиляторы. Использовать две 120 мм вертушки (одна из которых, к тому же, отличается малой толщиной) против полноразмерных 140 мм и 150 мм моделей не слишком логично. Что может кулер «из коробки», мы уже узнали, теперь же на очереди тест радиатора в отдельности. Напомню, что в этом случае используется пара вентиляторов Thermalright TR-TY140 и все участники теста оказываются в равных условиях.
Установить TR-TY140 на The Black Edition оказалось несложно. Конструкторы Thermalright разработали рамку особой формы, что позволило расположить крепежные отверстия на тех же расстояниях, что и у большинства 120 мм вентиляторов. Размеры кулера при этом увеличились: высота – со 160 до 165 мм, ширина – со 126 до 140 мм, толщина – со 125 до 135 мм. В общем, он стал куда больше похож по размерам на другие «двухсекционники» из нашего списка.
Тест с двумя вентиляторами TR-TY140Для начала сравним модель The Black Edition «саму с собой». К примеру, при скорости вращения 900 об/мин уровень шума, издаваемого двумя 140 мм вентиляторами, равен 32 дБ, это означает, что они работают чуть тише, чем штатные вертушки в «промежуточном режиме», а температура при этом ниже на 2 градуса! При минимальных оборотах ситуация та же – меньший уровень шума при лучшей эффективности охлаждения.
В целом же кулер на градус-два превосходит Zalman (который тоже выиграл от установки двух 140 мм вентиляторов вместо одного штатного), 1-2 градуса уступает Noctua и Phanteks, 3-4 градуса обеим модификациям Thermalright Silver Arrow, и 3-5 градусов Archon и True Spirit 140.
Начать, по старой традиции, предлагаю с перечисления достоинств и недостатков рассмотренного продукта.
Плюсы
Минусы
В целом же, очевидно, что для платформы LGA 1155 у подобной конструкции блока тепловых трубок остается немалый потенциал. У Gelid The Black Edition есть задел для дальнейшей доработки, но в нынешнем виде это избыточно дорогой продукт, заинтересоваться которым могут только немногочисленные пользователи, желающие втиснуть двухсекционный радиатор в системный блок небольшого размера.
