Лаборатория Overclockers.ru продолжает знакомить своих читателей с новинками австрийской компании Noctua.
После выхода в свет материала по NH-U14S подошел черед младшей модели с индексом NH-U12S, которая получила более скромные габариты и вентилятор типоразмера 120 мм.
Ее рекомендованная стоимость значится на уровне ~78 долларов. Московская розница довольно быстро среагировала на выход новых процессорных кулеров, поэтому уже сегодня NH-U12S можно купить по цене ~2500 рублей. Сумма отнюдь не маленькая, поэтому вопрос эффективности встает очень остро. Можно лишь понадеяться, что Noctua не подкачает.
Открывает знакомство осмотр упаковки и обзор комплекта поставки.
Своего счастливого обладателя кулер встречает в коробке из плотного картона, которая выдержана в фирменных бело-коричневых тонах.
Ее габариты составляют 215 х 170 х 144 (В) мм. Информационное наполнение находится на высоком уровне и не оставит вопросов даже у самых требовательных покупателей.
На боковых стенках обозначены основные особенности новой модели. Никуда не делись и маркетинговые дифирамбы про полученные награды. Еще с выхода первой статьи меня интересовало, существует ли вообще такое количество номинаций для процессорных систем охлаждения, где Noctua могла бы завоевать столько призов?
Однако вернемся к главному герою. Если открыть упаковку, то можно обнаружить точно такой же набор коробочек из плотного картона, как у NH-U14S.
Несмотря на то, что NH-U12S изначально не претендует на звание топового решения в линейке австрийского производителя, комплект поставки не подвергся каким-либо ампутациям.
Две коробки содержат крепежные элементы, объединенные общим названием SecuFirm2, в их число входит:
Помимо этого к ним прилагаются инструкции по сборке.
Данный крепеж подходит для сокетов LGA 1155/ LGA 1156/ LGA 2011 для платформы Intel и AM2/ AM2+/ AM3/ AM3+/ FM1/ FM2 для AMD. Производитель отдельно заявляет совместимость с грядущим LGA 1150 для процессоров Haswell, но стоит напомнить, что физическое расстояние между монтажными отверстиями не изменится, поэтому с таким же успехом подобные заявления может делать кто угодно. А вот от LGA 1366 и LGA 775 австрийцы отказались бесповоротно.
В третьей коробочке покоятся дополнительные аксессуары. Noctua, как всегда, внимательна к мелочам.
В двух пакетиках хранится следующий набор деталей:
Как можно видеть, комплект поставки более чем богатый. В нем найдется буквально все, что может понадобиться для установки.
Теперь пришло время извлечь из закромов самого героя обзора.
Кулер поставляется в сборе, так что после снятия картонного каркаса мы увидим Noctua NH-U12S во всей красе.
Сейчас я временно лишу его вентилятора, чтобы с пристрастием рассмотреть радиатор.
Модель NH-U12S не поражает конструкционными изысками. Это классическая односекционная, полностью никелированная «башня». Но по сравнению со старшим братом, тело теплорассеивателя все-таки подверглось некоторым модификациям.
Младший кулер слегка похудел и сменил размер. Общие габариты теперь равны 125 х 45 х 158 (В) мм. Масса без вентилятора – 580 г. Добавление пропеллера повышает это значение до 755 г.
В основе конструкции лежит уже не шесть, а пять медных тепловых трубок. Их диаметр составляет стандартные 6 мм.
Они равномерно пронизывают массив ребер двумя группами. Но без минусов не обошлось – изгиб у основания не позволяет некоторым трубкам полноценно соприкасаться с тремя-четырьмя нижними ребрами.
Рассеивание тепла обеспечивают пятьдесят алюминиевых пластин, толщиной 0.5 мм. По форме они в точности повторяют старшего брата – зубчатый рельеф по краям (для оптимизации воздушного потока) и незначительное сужение в центральной части.
Межреберное расстояние не изменилось и равно 2 мм.
По бокам сделаны широкие отгибы, что позволяет придать воздушному потоку определенное направление.
Сопряжение ребер и тепловых трубок осуществляется пайкой, кроме того в пластинах сделаны специальные «горлышки», чтобы увеличить площадь соприкосновения. Если не брать в расчет выступы по бокам для вентиляторов, то реальная длина будет 116 мм, что при ширине 45 мм дает площадь рассеивания около ~5220 см2. Показатель не впечатляющий, для примера стоит вспомнить, что даже у маленького Thermalright True Spirit 120M этот параметр перешагнул отметку в 6000 см2.
Теперь взглянем на радиатор под другим углом.
Тепловые трубки аккуратно уложены в желобки медного основания и пропаяны.
Их разделяют десятые доли миллиметра, а расстояние от поверхности теплосъемника составляет около 2 мм. В этом плане ничего нового по сравнению с NH-U14S здесь нет.
То же самое относится к качеству основания. Следы обработки можно увидеть невооруженным глазом (хотя тактильно они не ощущаются).
Однако подошва такая же ровная, о чем свидетельствует отпечаток термопасты.
Закончив знакомство с радиатором Noctua NH-U12S, скажу, что общее качество изготовления не пострадало и остается на очень высоком уровне. Повсеместная пайка позволяет добиться максимума эффективности, а благодаря межреберному расстоянию для продувки можно использовать тихоходные вентиляторы.
Раз уж я затронул тему «пропеллеров», то стоит обратить внимание на родную вертушку.
В составе NH-U12S поставляется вентилятор типоразмера 120 мм. Цветовая палитра у австрийского производителя уже давно не меняется, поэтому перед нами снова привычные бежево-коричневые оттенки.
Название модели – NF-F12 PWM. В основе лежит уже знакомый гидродинамический подшипник SSO2.
Крыльчатка, состоящая из семи лопастей, может вращаться с максимальной скоростью 1500 об/мин. Благодаря ШИМ-регулировке нижний скоростной предел находится на уровне 300 об/мин.
Как уже выяснилось в предыдущей статье, этим цифрам верить не стоит и реальный порог для старта составляет ~5 В, что соответствует примерно 600 об/мин.
Звуковое давление варьируется от 18.6 до 22.4 дБ. При этом «пропеллер» способен прокачать 43.71 CFM на минимальной скорости и 54.96 кубических футов в минуту на максимальной.
По углам рамки на вентилятор установлены резиновые уголки, которые препятствуют передаче вибрации. Помимо этого в конструкции спиц, которые держат ротор, австрийские инженеры применили зубчатый профиль для оптимизации проходящего воздуха.
Крепление к радиатору осуществляется проволочными скобами:
К материнской плате NF-F12 PWM подключается с помощью разъема 4 pin. Покупка такого вентилятора облегчит карман примерно на 770 рублей.
К сожалению, i5-2500K еще не доехал до меня, поэтому все тесты будут проводиться на «старом» CPU (если подобное определение подходит для ядра Ivy Bridge).
Поскольку набор крепежных элементов по сравнению с NH-U14S не изменился, то и процесс установки не претерпел изменений. Он по-прежнему прост и понятен.
Для начала стоит приложить опорную крестовину с предустановленными винтами к обратной стороне материнской платы.
С лицевой стороны на кончики винтов надо установить пластиковые вставки. Они никак не закрепляются, поэтому «материнку» лучше держать горизонтально.
Сверху прикладываются две монтажные планки,…
… которые затем фиксируются четырьмя винтами с накатанной головкой. Это можно сделать голыми руками, но для максимальной надежности стоит воспользоваться отверткой.
После этого удаляем защитный пластик с подошвы кулера и устанавливаем его на крышку процессора. Для того чтобы CPU не страдал от перегрева, не забываем нанести термопасту.
Прижимная планка уже прикреплена к основанию кулера, поэтому здесь остается лишь закрутить два подпружиненных винта.
И после этого процесс установки можно считать оконченным.
Последним штрихом будет добавление вентилятора.
Установка на платформу AMD отличается только набором необходимых болтов и отсутствием опорной крестовины.
Поскольку поддержка устаревших процессорных разъемов у младшей модели не появилась, то особо стоит упомянуть только LGA 2011. Для установки на него используются специальные винты с резьбой на обоих концах, которые вкручиваются в стандартный «бэкплейт» материнской платы.
А теперь к вопросам совместимости. Ввиду скромных габаритов кулер не станет помехой для модулей оперативной памяти.
Планки памяти можно без проблем устанавливать даже при закрепленном вентиляторе.

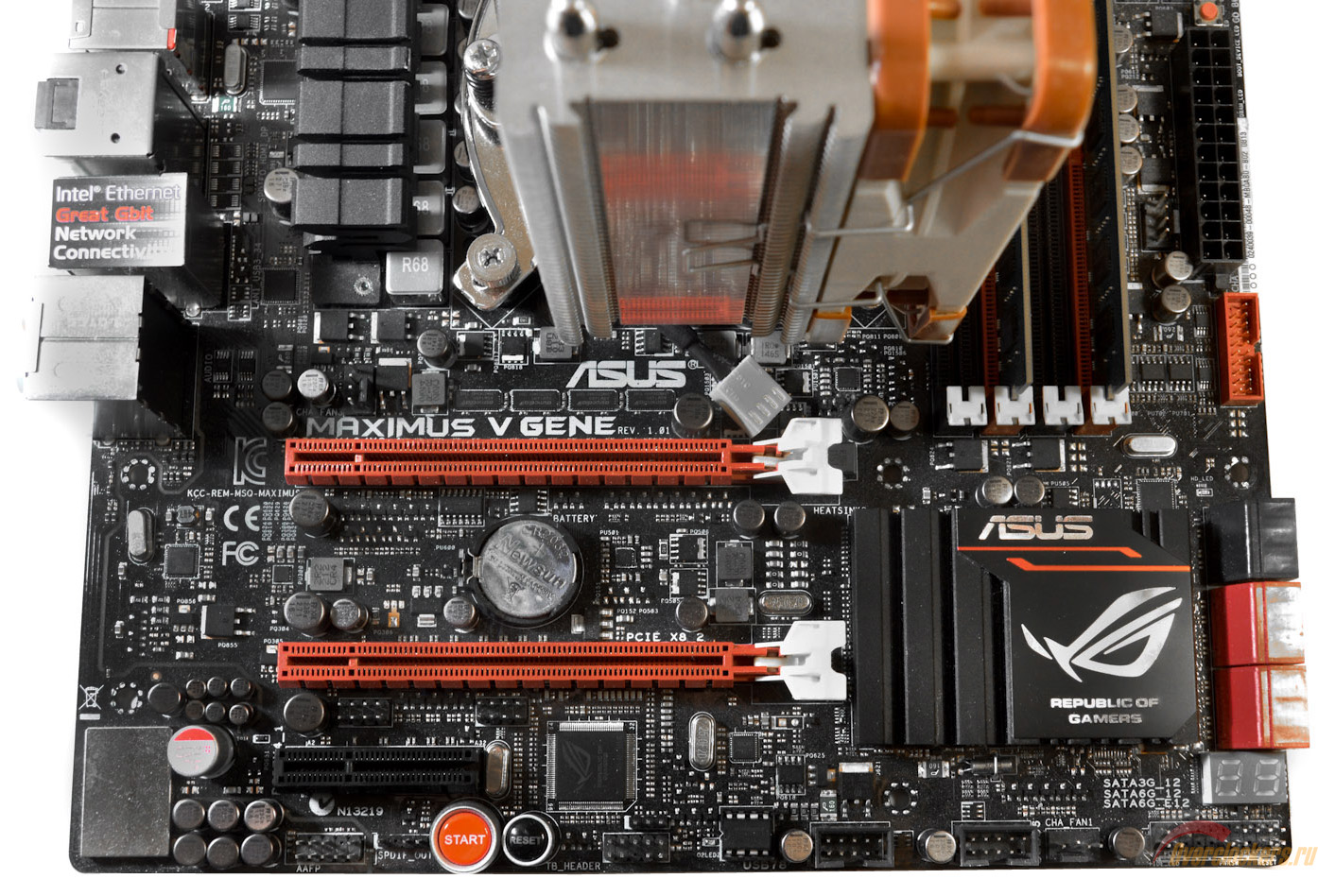

Уже не раз отмечалось, что на материнской плате форм-фактора mATX иногда возникают сложности с доступом к первому слоту PCI-e. Но новинка Noctua в этом плане не налагает никаких ограничений.
После установки можно перейти к практической части обзора. Но перед этим познакомимся с конкурентами, набором используемых утилит и нюансами тестирования.
Оппонентами нового охладителя выступит кулер компании Thermalright – Macho 120, а также представитель Страны восходящего солнца – Scythe Ashura.
Технические характеристики всех трех участников собраны в таблицу:
| Название модели | Noctua NH-U12S |
Scythe Ashura |
Thermalright Macho 120 |
| Тип конструкции радиатора |
Башенный | Башенный | Башенный |
| Размеры радиатора (ШхВхГ), мм |
125 х 158 х 45 | 145 x 161 x 65 | 120х150х102 |
| Масса радиатора, г | 580 | 750 | 630 |
| Количество тепловых трубок, шт. |
5 | 6 | 5 |
| Диаметр тепловых трубок, мм |
6 | 6 | 6 |
| Материал ребер радиатора |
Алюминий | Алюминий | Алюминий |
| Количество ребер, шт. | 50 | 50 | 30 |
| Типоразмер вентилятора, мм | 120 | 140 | 120 |
| Количество вентиляторов, шт. | 1 | 1 | 1 |
Как можно видеть, изделие японской компании на голову превосходит героя обзора по массе и серьезно выигрывает у него по общей площади рассеивания. Но при этом стоит значительно дешевле. Ситуация с Macho схожая, только отрыв несколько меньше. Посмотрим, чем ответит на это Noctua.
Стендовый процессор i5-3570K был разогнан до частоты 4.4 ГГц путем повышения множителя до 44 единиц. Напряжение при этом фиксировалось на отметке 1.325 В.
Оперативная память работала на частоте 2133 МГц при напряжении 1.55 В с задержками 9-10-10-24-1Т. Все тесты проводились в среде операционной системы Windows 7 Максимальная со всеми последними обновлениями.
Температура в комнате поддерживалась на уровне 25 градусов Цельсия. Этот параметр фиксировался с помощью термопары от реобаса Lamptron FC5 v2, которая была закреплена над тестовым стендом.
Прогрев CPU осуществлялся утилитой LinX AVX версии 0.6.4. Объем задействованной памяти равен 2048 мегабайтам, количество прогонов – 50.
«Градусником», как всегда, служила утилита RealTemp версии 3.70. В итоговые таблицы заносилась температура самого горячего ядра. На стабилизацию температуры отводилось 10-15 минут.
Акустические тесты производились в ночное время с расстояния в один метр. Звук измерялся с помощью телефона HTC Desire SV и бесплатной версии приложения Smart Tools. Для точности измерений была проведена калибровка и введена специальная формула для соответствия данных.
Поскольку у меня ощущается некоторая нехватка одинаковых вентиляторов, каждый из соперников выступал в штатной комплектации. А сами соревнования проводились в трех дисциплинах – 1500, 1200 и 1000 оборотов в минуту.
Посмотрим, как проявил себя кулер Noctua NH-U12S в честном сражении.
Температура CPU, °CРезультаты не очень-то впечатляют. Можно сказать, что модель Noctua завалила все экзамены и отправляется на пересдачу. Если чистый проигрыш Scythe в 2-3 градуса еще можно понять и простить (все-таки немного разные весовые категории), то поражение от Macho это серьезный удар. Сказывается довольно маленькая площадь рассеивания. Но если вспомнить о стоимости продукта Thermalright, впору браться за голову.
Теперь предлагаю познакомиться с уровнем шума, производимым системой охлаждения Noctua.
Звуковое давление, дБАвстрийцы славились тем, что выпускали тихие вентиляторы и NF-F12 PWM не стал исключением. «Пропеллер» очень тихий и некомфортным его можно назвать только на максимальной скорости. На средних оборотах некоторую дисгармонию добавляет шум продуваемого через ребра радиатора воздуха, но на фоне корпусных вентиляторов особо выделяться он не будет. А на минимуме вентилятор вообще не слышен за турбиной видеоадаптера.
За довольно высокую цену пользователи получают качественно изготовленный кулер с тихим вентилятором. Его можно поставить на все современные процессорные разъемы (LGA 1366, по мнению инженеров Noctua к таковым не относится), а небольшие размеры позволят найти приют в компактных системах. Но при всем этом Noctua NH-U12S не самым лучшим образом смотрится на фоне конкурентов.
Формально он справляется с поставленной задачей, но, памятуя о его высокой стоимости, можно сказать, что соотношение «эффективность/цена» не соответствует позиционированию продукта. И если это учитывать, то покупка NH-U12S сравнима с приобретением машины представительского класса без колес. Что толку от великолепного кожаного салона, если на ней нельзя ездить?
Но если австрийцы пересмотрят ценообразование, то у Noctua NH-U12S появится право на жизнь.
Плюсы:
Минусы:
