Производители компьютерных комплектующих частенько хотят потешить свое эго, выпустив такой продукт, который затмил бы своим быстродействием всех конкурентов. Но такой модели требуется хотя бы самый маленький рынок сбыта. Иначе, кто же его купит по рекомендованной цене? Тут или профессионалы, которым важна каждая секунда, или энтузиасты – покорители новых вершин в количестве попугаев на единицу разрешения матрицы.
Но, поиграв мышцами, производители начинают понимать, что нужно как-то зарабатывать деньги, а не просто бахвалиться. Приходится выпускать продукцию с расчетом на массового потребителя, который зачастую не настолько богат, чтобы тратить на видеокарту всю зарплату. При реализации этой идеи нужно ориентироваться в первую очередь на потенциального покупателя, краешком глаза коситься на конкурента и представить нечто совершенно неповторимое. Сходу такая задача кажется нереализуемой и нереальной. Однако если уже есть более сложное устройство, то ничего не мешает его упростить путем сокращения части блоков и прочего упрощения.
Не стоит забывать, что на любом производстве бывает брак. Чем сложнее процесс, тем стремительнее растет его показатель. К примеру, после окончания производственного цикла годными оказались только 50% устройств, еще у 30% не работает один блок, а у остальных количество таких блоков плавает от двух до пяти. Что делать? Не терять же 30%, у которых оказался неактивен всего один блок? Конечно нет, их просто нужно продавать чуть дешевле. Так и появляются на свет «обрезки» производства. Но чтобы не допустить занятия ими ниши более дорогих решений, производитель искусственно старается ограничить их функциональность.
Так обстоят дела с графическими ускорителями серии AMD Radeon HD 7750, которые находятся в тени своего старшего брата Radeon HD 7770. Они лишены части унифицированных пиксельных процессоров, поддержки CrossFire и дополнительного питания. Упростился и дизайн печатных плат. Все это делается для того, чтобы пользователи не смогли разогнать эти модели до уровня полноценного Radeon HD 7770 или объединить их в пару, чтобы потягаться с более серьезными картами.
Данным материалом лаборатория начинает целый цикл обзоров, посвященных видеокартам на базе графического процессора AMD Cape Verde. Первыми участниками стали ASUS HD7750-T-1GD5, Gigabyte GV-R7750OC-1GI и MSI R7750-PMD1GD5/OC, предоставленные для тестирования нашим партнером – компанией Регард.
Сначала неплохо было бы взглянуть на устройство, которое предлагает сама компания AMD. Ведь мы знаем, что партнеры вольны сами придумывать свой дизайн печатной платы, системы охлаждения и разнообразия видеовыходов. Даже в частотах видеопроцессора им связывают руки только для того, чтобы правильно сориентироваться на тепловой пакет. Если же производитель видеокарт изначально задумал более мощную систему охлаждения, то почему бы ему с завода не заняться разгоном? Поэтому будет интересно рассмотреть эталонное устройство, чтобы понять идею, задуманную производителем графического процессора.
Похоже, что основная задача состояла в том, чтобы максимально упростить дизайн печатной платы, но вместе с тем все должно нормально работать и содержать небольшой запас прочности.
От внешнего дополнительного питания пришлось отказаться. Иначе пользователь сможет сильно разогнать видеокарту и тем самым приблизиться по производительности к модели с индексом выше.
Вдобавок к этому пропала поддержка CrossFire. Опять-таки, кому нужно, чтобы младшие решения, объединенные в тандем, тягались по скорости с более дорогими? В остальном изменения не столь катастрофичны. Здесь используется старый знакомый видеопроцессор под кодовым названием Cape Verde.
Однако теперь на его борту разместились только 512 унифицированных пиксельных процессоров вместо 640 и 32 текстурных блока вместо 40. Все остальное осталось на прежнем уровне. Это касается блоков растеризации и интерфейса памяти. Шина осталась 128-мибитная. Тип используемой памяти теперь может быть как GDDR5, так и DDR3. В данном случае перед нами первый вариант в реализации Hynix.
Питание выполнено по схеме 2+1+1. Если так задумано в эталонном дизайне, то, скорее всего, в аналогичных продуктах будет представлена похожая реализация. ШИМ-контроллер, питающий память, представлен микросхемой Anpec APW7098.
Рядом с ним можно обнаружить транзисторы и катушки.
С обратной стороны находятся еще два ШИМ-контроллера Anpec APW7165, которые обеспечивают питанием интерфейсы Vmem и PLL.
Система охлаждения в толщину вполне укладывается в один слот. Она представляет собой одновременно простую и сложную конструкцию.
Хорошо заметно, что перед нами испарительная камера, но не как обычно из меди, а из алюминиевого сплава. С одной ее стороны находится радиатор, с другой выступ площадки контакта. Сверху крепится на защелках небольшой пластиковый кожух со встроенным в него вентилятором. В качестве термоинтерфейса применен мягкий компаунд, по консистенции похожий на термопасту.
На задней панели разместились три видеовыхода: DVI-I, Display Port и HDMI. Судя по всему, цифровые интерфейсы одержали безоговорочную победу.
Вот таким перед нами предстал эталон. Участия в тестировании он принимать не будет хотя бы потому, что в рознице его найти невозможно. Поэтому, какие бы цифры я не получил в результате экспериментов, они будут только теорией, которая не встретится на практике. Отмечу лишь, что система охлаждения отличается своим шумом, а разгон не самый выдающийся.
Вот и первый серийный образец, который взят непосредственно в магазине, а не представлен на тестирование изготовителем. Соответственно нам может как повезти, так и не повезти с конкретным экземпляром. Как это происходит на практике? Мы получаем партию видеоадаптеров, наугад взятых из розничного оборота, и осуществляем их тестирование. Разумеется, при таком подходе мы имитируем обычного покупателя, который, купив ее в магазине, устанавливает в свой компьютер. В чем заключается везение? Может показаться, что основное это разгон. Однако это не самое важное. Куда главнее штатный режим работы.
Дело в том, что одна и та же модель одного производителя с одной и той же системой охлаждения может на практике демонстрировать разные показатели тепла и, как следствие, шума. Как определить удачный экземпляр? К сожалению, только одним способом – проверкой.
Упаковка видеокарты ASUS HD7750-T-1GD5 хорошо знакома по другим моделям этого производителя. Стиль оформления сохраняет преемственность и безошибочно узнается покупателями.
Коробка средних габаритов, а учитывая размеры карты, можно смело предположить, что в нее вошло бы сразу две такие.
Меняется только наименование модели. Рядом, как обычно, находится эмблема, которая указывает на то, что продукт стал холоднее, быстрее и долговечнее, а все благодаря транзисторам, конденсаторам и катушкам индуктивности. Ниже сообщается, что дополнительное питание не требуется, для мониторинга предусмотрена фирменная утилита GPU Tweak, на борту видеокарты установлен 1 Гбайт памяти GDDR5, а сам графический процессор работает на частоте 900 МГц.
С обратной стороны открывается знакомая картина. Здесь приводится фотография самой карты, а в подписи к ней сообщается, что это TOP версия. Ниже расположено схематическое изображение видеовыходов задней панели с пояснениями по каждому о том, что и куда можно подключить. Правее размещена вставка, где на различных языках обозначена краткая спецификация устройства. Выше – три вставки с описанием технических и программных решений.
Внутри этой красочной глянцевой упаковки скрывается белая коробка. Внутри нее разместился каркас из такого же материала, а уже в нем зажата сама видеокарта в антистатическом пакете.
Спереди образуется импровизированный отсек, в котором разместился единственный аксессуар – переходник DVI - D-Sub. Под каркасом скрыт диск с программным обеспечением и книжечка с инструкцией.
Глядя на саму видеокарту, возникает ощущение того, что где-то это уже было. И действительно, система охлаждения очень похожа на ту, которая встречалась ранее при обзоре других моделей.
После ее демонтажа становится понятно, что печатная плата далеко ушла от оригинала и у нее нет с ним ничего общего, кроме видеовыходов на задней панели.
Хотя есть еще одно сходство – это схема питания. Она также представляет собой формулу 2+1+1.
Рядом с силовой обвязкой питающей цепи графического процессора установлен ШИМ-контроллер uPI Semiconductor uP1631.
Обычно такие микросхемы безжалостно перемаркировываются производителем. Сзади распаяны еще две микросхемы Anpec APW7165, которые обеспечивают интерфейсы Vmem и PLL.
Спереди по центру расположен графический процессор Cape Verde.
Сверху и справа от него размещены четыре микросхемы памяти типа GDDR5 производства компании Elpida.
Вместе они образуют интерфейс передачи данных 128 бит и объем в 1 Гбайт.
Как уже отмечалось выше, система охлаждения далеко не нова. Ее неоднократно можно было встретить на других видеоадаптерах этого производителя.
С одной стороны, данный подход абсолютно оправдан потому, что подразумевает унификацию. С другой, не совсем понятно, на сколько может отличаться тепловыделение разных видеопроцессоров. Это значит, что где-то она может оказаться эффективной, а где-то совсем нет.

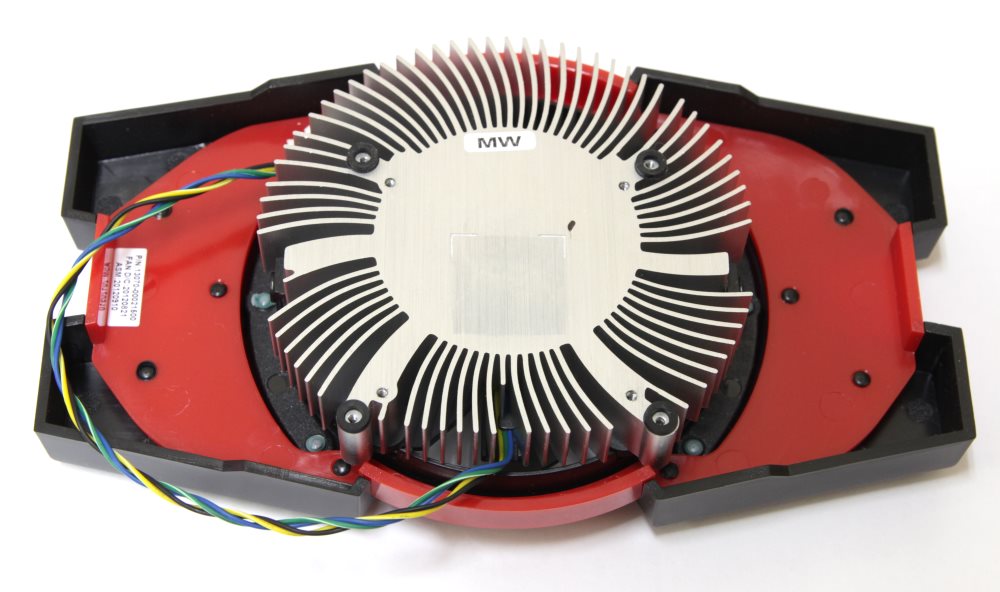

В основе, как всегда, лежит алюминиевый радиатор, по профилю напоминающий боксовый кулер процессоров Intel.
Крепление классическое – четыре подпружиненных винта с обратной стороны. В качестве термоинтерфейса используется очень густая и сухая паста, практически твердая.
Его замена на Arctic Cooling MX-4 не приводит к значительному падению температуры, но шум в нагрузке становится меньше. Ребра радиатора пытается обдувать вентилятор FirstD FD8015U12S с техническими характеристиками 12 В, 0.5 А.
Сверху всю конструкцию венчает пластиковый кожух черно-красного цвета с серебристыми вставками.
На задней панели находятся три видеовыхода, причем такие же, как на референсном ускорителе.
Пожалуй, нет ничего примечательного. Обычная модель ASUS с полным набором современных видеовыходов. Система охлаждения уже знакома и, может быть, она покажет себя самой тихой, поскольку графический процессор далеко не самый горячий.
Вот модель еще одного крупного производителя комплектующих, который славится тем, что использует в системе охлаждения большие вентиляторы. С точки зрения акустического комфорта лучше задействовать для этих целей один вентилятор большого диаметра с низкой скоростью, чем несколько маленьких, но очень быстрых.
Упаковка видеокарты не очень большая.
Она выполнена в темных тонах. Такая картина наблюдается уже не впервые, все самые последние шедевры компании соответствуют такому стилю.
С лицевой стороны на нас снова глядит око. Символика эта не совсем понятна и обывателю может показаться, что компания Gigabyte помышляет следить за пользователем.
Здесь же нам сообщают, что частота графического процессора составляет 880 МГц, а вентилятор достигает 100 мм в диаметре. В правом нижнем углу указан объем и тип используемой памяти: 1 Гбайт GDDR5.
С обратной стороны нет практически никакого самохвальства.
Львиную долю пространства занимает окошко с краткой спецификацией продукта, представленной на разных языках. Исключением служит упоминание о том, что здесь реализована концепция Ultra Durable 2, которая подразумевает использование очень качественных элементов в силовой обвязке.
Внутри этой картонной коробки находится белый каркас из такого же материала.
Сверху можно увидеть диск с программным обеспечением и инструкцию пользователя.
Под ними лежит видеокарта в антистатическом пакете.
Все разъемы закрыты голубыми пластиковыми заглушками. Нас действительно не обманули и вентилятор системы охлаждения может показаться просто огромным. Если же ее снять, то производитель сразу станет узнаваем по синей печатной плате.
По центру расположен графический процессор AMD Radeon HD 7750.
Рядом с ним, повернутой буквой «Г» распаяны четыре микросхемы памяти типа GDDR5 производства компании Hynix.
Питание реализовано по схеме 2+1+1. Часть силовых элементов размещена на лицевой стороне, а другая часть сзади.
Все они соответствуют концепции Ultra Durable 2. Здесь все конденсаторы твердотельные, транзисторы типа Low Rds(on) и фирменные катушки индуктивности. ШИМ-контроллер, питающий видеопроцессор, представлен микросхемой uPI Semiconductor uP1610.
Он находится с лицевой стороны в самом верху. С обратной стороны можно обнаружить еще два ШИМ-контроллера uPI Semiconductor uP1529P.
Как уже отмечалось выше, главная особенность системы охлаждения – это вентилятор. Он действительно достигает 100 мм в диаметре и поэтому немного выходит за границы печатной платы вместе с радиатором.
Конструкция, как обычно, проста до безобразия.
В основе лежит алюминиевый радиатор сложной формы, из сердцевины которого в разные стороны расходятся ребра.
Он крепится при помощи четырех подпружиненных винтов с обратной стороны. Сверху еще тремя винтами прикручивается пластиковый кожух вместе с вентилятором.
Воздушный поток создает устройство Power Logic PLD10010S12H с техническими характеристиками 12 В. 0.3 А.
В качестве термоинтерфейса используется серое вещество, похожее на термопасту. Слой очень толстый – это хорошо видно на картинке.
На задней панели находятся три видеовыхода.
Последний разъем покрыт позолотой. В очередной раз отмечаю, что на качестве изображения это никак не отражается.
Теперь рассмотрим еще одну видеокарту не менее крупного и известного производителя компьютерных компонентов. Всегда интереснее начинать обзор с продукции лидеров отрасли или стратегических партнеров. Первые зачастую предлагают дизайны печатных плат и систем охлаждения собственной разработки, а вторые, как правило, используют базовую модель или ее небольшие вариации.
Встречает нас фирменная светлая коробка. Дизайн ее узнается с первого взгляда и спутать ее с другим брендом невозможно. Похоже, что все производители уже добились того, что при беглом взгляде узнаваемость происходит мгновенно.
Упаковка достаточно крупная, особенно учитывая скромные габариты самой видеокарты.
С лицевой стороны нас встречает традиционная вставка с каким-то космическим объектом, на котором красуется надпись Afterburner.
В правом нижнем углу находятся два значка, которые сообщают о том, что перед нами разогнанная версия, а система охлаждения оборудована двумя вентиляторами. С обратной стороны есть несколько информационных вставок. Справа в отдельном окошке приведена краткая спецификация продукта на разных языках.
Левее, в самом верху несколько строк отдано под описание утилиты MSI Afterburner. Под ним нам наглядно с изображениями и графиками объясняют преимущество твердотельных конденсаторов. Далее в два столбика записаны ключевые особенности продукта и минимальные системные требования.
Внутри коробки можно найти специальный каркас из вспененного полиэтилена. Однако он занимает не все пространство, а упирается в картонный выступ разделителя.
Он должен выполнять функцию хранилища аксессуаров, но только их не так уж много в комплекте.
Всего один переходник с DVI на D-Sub и в придачу немножко макулатуры с диском, которые затаились на самом дне. В середине каркаса находится видеокарта, упакованная в антистатический пакет.
Все разъемы также закрыты пластиковыми заглушками. Дизайн печатной платы похож на эталонный, а отличия могут быть скрыты на уровне элементной базы.
Практически по центру можно обнаружить графический процессор AMD Cape Verde.
Вблизи распаяны четыре микросхемы производства компании Hynix.
Питание также реализовано по схеме 2+1+1. Никакого дополнительного разъема на плате нет, весь ток проходит через интерфейс PCI-e.
За питание видеопроцессора отвечает ШИМ-контроллер Anpec APW7098.
С обратной стороны размещены еще два Anpec APW7165.
Система охлаждения крепится при помощи четырех подпружиненных винтов с обратной стороны.
В качестве термоинтерфейса применено пластичное серо-серебристое вещество. В основе системы охлаждения лежит простой алюминиевый радиатор.
Часть основания отсутствует, что позволяет воздушному потоку проходить через ребра и обдувать печатную плату и элементы, расположенные на ней. Сверху на пластиковых защелках крепится кожух.
В него интегрированы два вентилятора Power Logic PLD06010S12L с техническими характеристиками 12 В, 0.2 А.
На задней панели можно обнаружить три видеовыхода, причем точно таких же, как на эталонной видеокарте.
Перед нами оказался чистой воды «референс», только с другой системой охлаждения и цветом текстолита.
Тестирование видеокарт Radeon HD 7750 проводилось на следующей конфигурации:
Все вентиляторы, включая встроенный в БП, в ходе тестирования были отключены. Боковая стенка корпуса была открыта.
У всех трех участников штатная частота GPU выше, чем эталонная, но по-прежнему далека от психологического барьера в 1 ГГц. Ведь именно в таком режиме функционируют видеокарты на базе AMD Radeon HD 7770. Следовательно, чтобы их хоть как-то догнать, нужно разогнать графический процессор сверх 1 ГГц. Можно ли это сделать без дополнительного питания? Вопрос интересный, но ответить на него можно только после тестирования.
Начнем с видеокарты ASUS HD7750-T-1GD5 в режиме без нагрузки. Не секрет, что не все повально играют в компьютерные игры, большую часть времени пользователи проводят именно в 2D режиме. Поэтому необходимо проверить, какие механизмы предусмотрены для снижения тепловыделения и шума при отсутствии нагрузки.
Хорошо заметно, что частоты графического процессора и памяти опускаются до уровня 300/149 МГц. Вместе с ними понижается напряжение. Переходим к разогреву. Для имитации нагрузки используется утилита MSI Kombustor, которая является аналогом всем известного «лохматого бублика».
Медленно, но верно вентилятор оживает и его становится слышно. Частоты поднимаются до соответствующих значений, температура растет и замирает на отметке 65°C, что не так уж и много, особенно если учитывать прибавку в 100 МГц относительно номинала. Теперь пора переходить к разгону.
Раньше для этих целей я использовал MSI Afterburner, но убедившись многажды, что эта утилита поддерживает далеко не все контроллеры, решил обратиться к малоизвестной Sapphire TriXX. Пусть дизайн у нее не выдающийся, но она исправно работает и позволяет менять напряжение на видеопроцессоре. Этим я и воспользовался, повысив его с 1.1 В до 1.15 В, что в общем-то скромно. Но даже этого оказалось достаточно, чтобы преодолеть заветное число 1000 МГц. Очень хорошо погналась и память. В итоге получился неплохой результат.
Видеоадаптер компании Gigabyte оказался с меньшим заводским разгоном.
Графический процессор функционирует на частоте 880 МГц, а память на 1125 МГц, что по спецификации GDDR5 в итоге равняется 4500 МГц. Однако без нагрузки эти значения уменьшаются до знакомых нам 300/149 МГц и возникает равенство. Неприятным сюрпризом оказался вентилятор. Я наивно полагал, что раз его размеры так велики, то может скорость его будет меньше. В итоге в простое он демонстрирует результаты больше тех, что показывают некоторые карты в нагрузке. Соответственно при работе в 3D ситуация вряд ли улучшится.
Выходят все те же 70°C, но уровень шума изрядно выше. Еще нужно поэкспериментировать с разгоном. Для этого снова необходимо поднять напряжение на GPU.
На этот раз все получается не лучшим образом. Покорился только психологический барьер. Дальше уже начиналось что-то невообразимое. И вроде температура не очень большая, напряжение на максимуме, но дальше не идет. Не повезло.
Как ни странно, но у карты MSI самая перспективная с точки зрения производительности система охлаждения. У нее самый большой радиатор и два вентилятора, пусть и маленьких, но шустрых. Но мы предполагаем, а кто-то другой располагает. Без нагрузки все не так уж плохо.
Частоты падают, а температура видеопроцессора одна из самых низких. При этом систему охлаждения слышно практически так же, как у ASUS в нагрузке. Я изначально не доверял маленьким вентиляторам и не делал на них ставку потому, что они никогда не бывают тихими. В данном случае их два и они поют дуэтом. Что они нам исполнят, когда их попросят спеть под аккомпанемент MSI Kombustor?
Они стараются, почти на 50% у них получается неплохое звучание. Соседи не оценят, но рядом уснуть будет не просто. Температура, кстати, всего 57°C, да и напряжение на графическом процессоре одно из самых низких. Это хорошо, поскольку впереди разгон с поднятием напряжения.
Но даже с таким подходом мне не удается добраться до рекордных значений. Увы, опять едва удалось перешагнуть через 1 ГГц. О тепловыделении лучше не упоминать, но что касается шума, то по сравнению с конкурентами в таком режиме он действительно подобрался вплотную к предыдущей карте. В результате получается так, что один большой, что два маленьких – все едино.
Разгон осуществлялся при помощи утилиты MSI Afterburner, а стабильность проверялась не только тестовым пакетом MSI Kombustor, но и прогоном приложения Unigine Heaven 3.0 с максимальными установками, а также игрой Diablo 3. Уровень шума измерялся прибором Becool BC-8922 на расстоянии 50 см от корпуса. Кроме этого устройство устанавливалось на компактный штатив. Шумовой фон внутри помещения был равен 26 дБ, температура – 25°C.
Поскольку тахометры на вентиляторах есть не у всех рассматриваемых моделей, то можно ориентироваться на мониторинг в процентном соотношении от максимума. Данный показатель очень условный и не всегда отражает достоверную картину. Он может демонстрировать одинаковую величину, но вот уровень шума при этом может быть различным.
Температура в простоеВсе три протестированные видеокарты оставили хорошее впечатление. Следует отметить, что без нагрузки видеоадаптер ASUS ведет себя немного тише остальных. Да и с разгоном у него дела обстоят лучше. Победа? Нет, просто превосходство в некоторых дисциплинах. С разгоном здесь нужно больше думать о выделяемом тепле, поскольку с ростом температуры кулер становится более отзывчивым.
Компания Gigabyte снова хотела удивить нас огромным кулером. Он хороший, в этом сомнений нет. Но стоило бы поработать над алгоритмом управления оборотами, чтобы в простое не заглушать остальные устройства системного блока.
Что касается модели MSI, то две головы лучше одной – это правда. Но о вентиляторах такого не скажешь, один может оказаться не только эффективнее, но и тише. Да и на разгоне такая система охлаждения совершенно никак не сказывается.
