Лаборатория Overclockers.ru продолжает знакомить своих читателей с «платиновыми» блоками питания производства компании Sea Sonic Electronics. На этот раз будут рассмотрены два самых мощных устройства из серии «Platinum»: Seasonic Platinum 860 и Seasonic Platinum 1000, мощностью 860 и 1000 Вт соответственно.
Данные модели в первую очередь будут интересны геймерам и энтузиастам-оверклокерам, в системах которых к блоку предъявляются повышенные требования в плане мощности и стабильности выходных напряжений.
Напомню, что ранее были выпущены следующие материалы по компании Seasonic и ее продуктам:
Оба БП поставляются в довольно больших коробках с уже хорошо знакомой полиграфией. На лицевой стороне упаковки указана номинальная мощность устройства, а также эмблемой «80 Plus Platinum» отмечен его платиновый статус.
На обратной стороне коробки указаны преимущества решений серии «Platinum» и приведено сравнение работы систем управления вентилятором – S2FC и S3FC.
То, что модели Seasonic Platinum 860 и Platinum 1000 относятся к устройствам премиум-класса не вызывает никакого сомнения – достаточно лишь открыть коробку. Каждый блок питания помещен в фирменный мешочек с логотипом компании, ...
... а модульные кабели находятся в специальной сумочке, разделенной на две секции.
В случае с 1000-ваттной версией размеры подобной сумочки значительно больше.
В комплект поставки каждого устройства входят крепящие винты, несколько хомутов и стяжек на липучках для фиксации проводов, наклейка с логотипом производителя, инструкция.
Кроме того, внутри упаковки БП Seasonic Platinum 1000 была обнаружена еще и маленькая отвертка.
У Seasonic Platinum 860 кабели сделаны в виде шлейфов, тогда как у старшей модели они собраны в пучки и обтянуты черной материей. По личному опыту скажу, что первый вариант более предпочтительнее. С помощью шлейфоподобных кабелей подключать устройства внутри компьютерного корпуса намного проще.
Комплект кабелей Seasonic Platinum 860Для удобства восприятия полная конфигурация разъемов, а также длина шнуров блоков питания сведена в одну таблицу:
| Типы разъемов | Количество | Длина проводов до разъема (разъемов), см | ||
| P-860 | P-1000 | P-860 | P-1000 | |
| 20+4-контактный разъем питания ATX |
1 | 1 | 65 | 65 |
| 4+4-контактный разъем питания ATX12V1 |
1 | 1 | 70 | 70 |
| 8-контактный разъем питания ATX12V2 |
1 | 1 | 70 | 70 |
| 6+2-контактный разъем PCIE |
2 | – | 65 | – |
| Два 6+2-контактных разъема PCIE |
2 | 3 | 60-70 | 65 |
| Три разъема PATA | 1 | 2 | 40-55-65 | 55-70-85 |
| Два разъема PATA | 1 | 1 | 30-45 | 35-50 |
| Четыре разъема SATA | 2 | – | 40-55-65-80 | – |
| Три разъема SATA | – | 3 | – | 55-70-85 |
| Два разъема SATA | 1 | 1 | 30-45 | 35-50 |
| Переходник с разъема PATA на FDD |
1 | 1 | 15 | 15 |
Корпуса обоих БП сделаны из стали, окрашенной в черный цвет, и отличаются только габаритами – 150х160х86 мм у Seasonic Platinum 860 против 150х190х86 мм у Platinum 1000. Как можно видеть, 1000-ваттная модель длиннее на 3 см. В остальном же внешний вид полностью соответствует рассмотренным ранее «платиновым» блокам питания Sea Sonic Electronics.
Seasonic Platinum 860Все модульные разъемы, как обычно, вынесены на заднюю стенку устройства. Они подписаны, поэтому разобраться, что к чему подключать, не составит никакого труда.
Также здесь размещен дополнительный тумблер, с помощью которого осуществляется переключение между гибридным и обычным режимами работы системы управления вентилятором. В положении «Normal» вентилятор начнет вращаться сразу же после включения компьютера, а в положении «Hybrid» – только после определенного нагрева компонентов внутри БП.
Seasonic Platinum 860Силовые характеристики линий питания в обоих устройствах очень похожи. Разница заключается лишь в нагрузочной способности канала +12 В, а соответственно и общей номинальной мощности блока. В Seasonic Platinum 860 данный канал рассчитан на нагрузку 71 А, тогда как в Platinum 1000 – на 83 А. Стоит отметить, что разделение линии +12 В на субканалы отсутствует.
Seasonic Platinum 860Силовые характеристики линий +3.3 В и +5 В у Seasonic Platinum 860 и Platinum 1000 одинаковые: максимальный ток по каждому каналу +3.3 В и +5 В составляет 25 А, а их суммарная нагрузка не должна превышать 125 Вт.
«Внутренности» обоих блоков питания немного отличаются. В Seasonic Platinum 860 используется более новая платформа, хорошо знакомая нам по младшим «платиновым» моделям.
Seasonic Platinum 860Входной фильтр традиционно состоит из двух частей. Одна распаяна возле клемм сетевой розетки и закрыта металлическим кожухом, вторая находится на главной печатной плате. Правда, расположение элементов и их количество немного отличается. Так, в Seasonic Platinum 1000 установлено на два Y-конденсатора больше.
Seasonic Platinum 860Выпрямляющий мост состоит из двух подключенных параллельно диодных сборок. Для их охлаждения используется отдельный радиатор.
За ним расположен модуль APFC, включающий большую катушку, ключи APFC, посаженные на алюминиевый радиатор, и плату с ШИМ-контроллером, управляющим работой APFC.

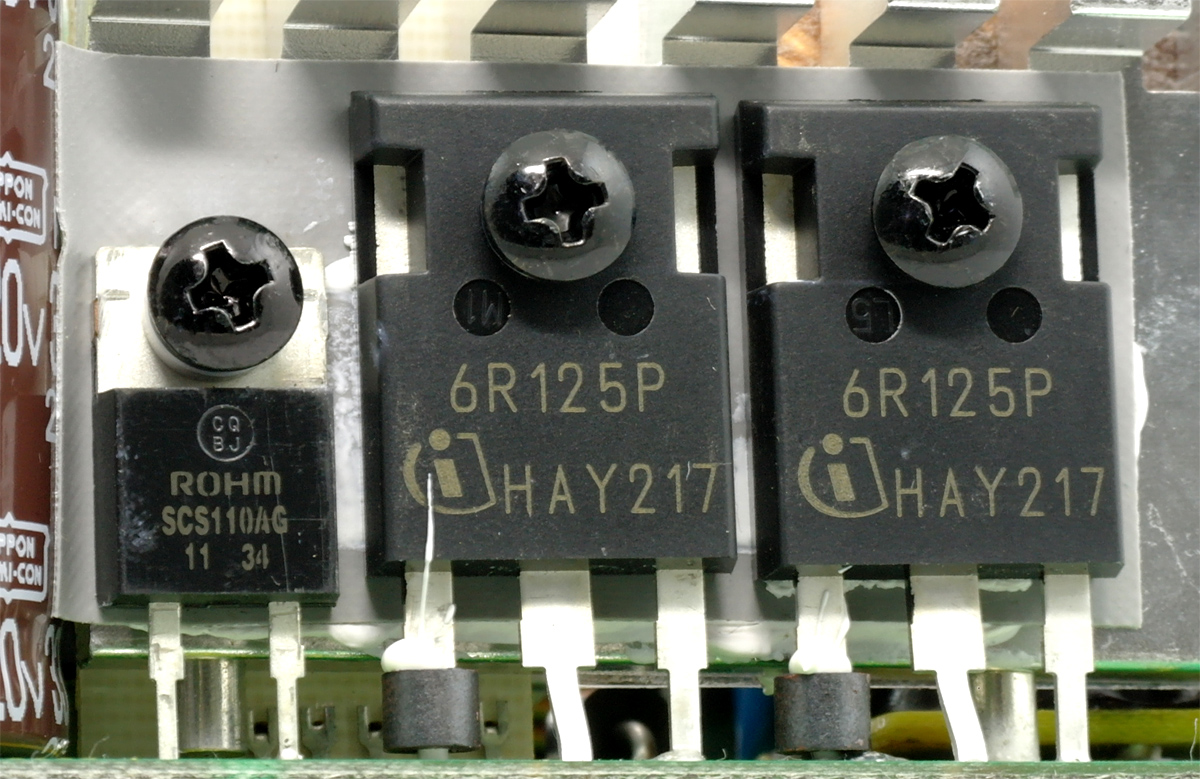

Силовая часть APFC в обоих БП довольно схожа. Отличия кроются лишь в диоде Шоттки: в Seasonic Platinum 1000 это SCS110AG, тогда как в младшей модели – CREE C3D03060. В роли «мосфетов», и в том, и в другом случае, выступает пара транзисторов Infineon IPB60R125CP с низким сопротивлением открытого канала (0.125 Ом).

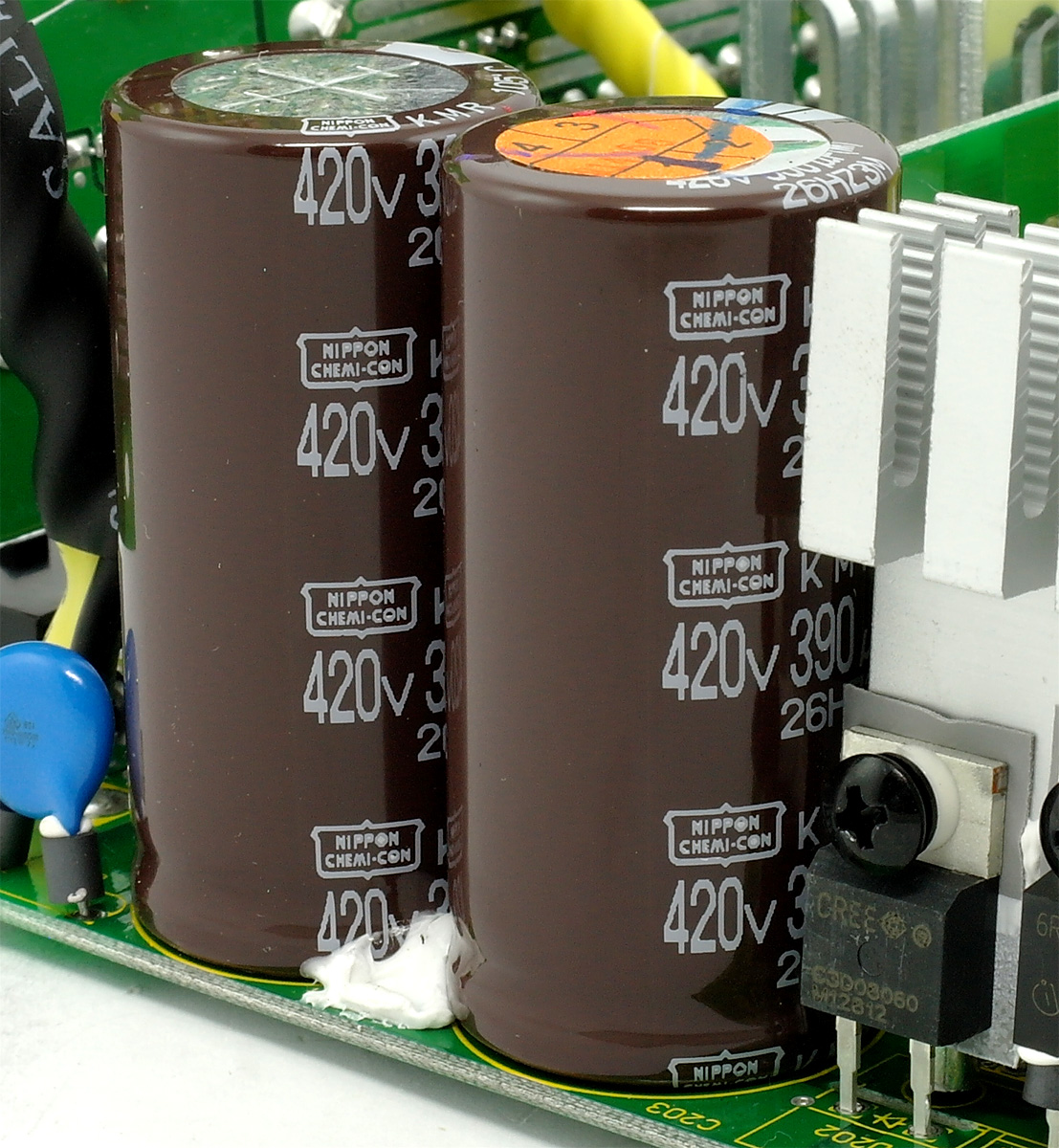

Seasonic Platinum 860И в 1000-ваттной, и в 860-ваттной моделях в высоковольтной части установлены конденсаторы японской компании Nippon Chemi-Con. Все они из высокотемпературной серии (до 105°С) и отличаются только емкостью: в Seasonic Platinum 860 два по 390 мкФ, в Platinum 1000 три по 330 мкФ.
Seasonic Platinum 860Поскольку в обоих случаях конденсаторы подключены параллельно, то суммарная емкость этого узла в итоге в Seasonic Platinum 860 составляет 780 мкФ, а в старшем решении 990 мкФ. Согласитесь, весьма впечатляющие числа, учитывая номинальную мощность устройств.
Главный преобразователь Seasonic Platinum 860 и Platinum 1000 выполнен по мостовой (full bridge) схеме с четырьмя ключами, что вполне характерно для «платиновой» линейки компании. В роли ключей выступают разные «мосфеты»: в младшей модели это Infineon IPP50R250CP,...
... а в более мощной Platinum 1000 – Infineon IPP60R160C6.
Управление главным преобразователем в обоих случаях осуществляется с помощью контроллера CM6901 Champion Microelectronics. В 860-ваттной версии он распаян рядом с элементами низковольтной части, тогда как в 1000-ваттной – на отдельной плате.
Seasonic Platinum 860Возле силового трансформатора размещен узел, отвечающий за формирование линии дежурного питания +5VSB и электромагнитное реле. «Дежурка» реализована на основе ШИМ-контроллера Infineon ICE2QR4765.
В обоих блоках питания в низковольтной части применен синхронный выпрямитель с DC-DC преобразователями на каналах +3.3 В и +5 В. В 1000-ваттной модели восемь «мосфетов» Infineon BSC018N04LS, отвечающие за формирование линии +12 В, вынесены на тыльную сторону главной печатной платы. Через слой теплопроводного материала они соприкасаются с нижней крышкой БП. Тем самым сам корпус блока выступает неким подобием большого радиатора.
Еще одним элементом охлаждения транзисторов на линии +12 В служат три небольших радиатора, расположенные с обратной стороны PCB. Тепло от «мосфетов» передается к ним непосредственно через дорожки на плате.
Немного по-другому организована низковольтная часть в блоке питания Platinum 860. Здесь силовые транзисторы, участвующие в формировании напряжения питания +12 В, расположены на отдельной плате и закрыты довольно внушительным «П»-образным радиатором.
Корпус БП в данном случае также задействован в охлаждении «мосфетов». С тыльной стороны главной печатной платы хорошо видна большая область, покрытая металлом, которая через слой теплопроводящего материала контактирует с нижней крышкой источника питания.
DC-DC преобразователи напряжений +3.3 В и +5 В получили довольно знакомую компоновку: шесть «мосфетов» (по три на каждый канал) и ШИМ-контроллер APW7159, управляющий ними. Разница кроется лишь в возможностях силовых элементов. В Seasonic Platinum 860 установлены транзисторы Infineon BSC0906NS, а в Platinum 1000 – RJK0332DPB. Сопротивление этих элементов в открытом состоянии очень низкое (4.5 мОм и 3.6 мОм соответственно), поэтому и нагрев их минимальный. Учитывая данный факт, а также наличие вентилятора, производитель отказался от пластины-радиатора, которая устанавливается в безвентиляторных моделях.
Seasonic Platinum 860С обратной стороны платы распаяны остальные компоненты DC-DC преобразователей – две катушки для стабилизации напряжений +3.3 В и +5 В и фильтрующие емкости. Отмечу тот факт, что все конденсаторы на линиях +3.3 В и +5 В твердотельные. Также здесь находится и часть разъемов для подключения модульных кабелей.
На канале +12 В установлены конденсаторы, как с твердым, так и с жидким электролитом. В последнем случае производителем выступает японская компания United Chemi-Con, так что к их качеству нет никаких претензий.
Seasonic Platinum 860Оба блока питания получили весь комплекс защит (OCP/ OPP/ OTP/ OVP/ UVP /SCP), большинство из которых реализовано с помощью специальных контроллеров-супервайзеров: Weltrend WT7527V в случае Seasonic Platinum 860 и PS232F в случае Platinum 1000.
Seasonic Platinum 860«Внутренности» моделей Seasonic охлаждаются одинаковым 120 мм семилопастным вентилятором SANYO DENKI San Ace 120 9S1212F404 на шарикоподшипнике. При максимальных оборотах (2200 об/мин) он может создавать воздушный поток равный 70.6 CFM (кубических футов в минуту). Заявленный уровень шума, согласно спецификации, не должен превышать 30.0 дБ. Для оптимизации воздушных потоков внутри БП к вентилятору прикреплена небольшая прозрачная пластиковая пластина (на фотографии она снята).
Для тестирования блоков питания используется стенд «xDevs.com Neutron», который был специально разработан и собран известным оверклокером Ильей Цеменко (более известен под ником TiN), ныне сотрудником отдела разработок компании EVGA. Комплекс позволяет производить испытания даже очень мощных источников питания (более 2000 Вт). Причем для нагрузки линии +12 В БП предусмотрено двенадцать отдельных каналов с возможностью увеличения нагрузки на каждом до 20 А.
Блок электронной нагрузки стенда представляет собой независимый канал с автономной системой мониторинга состояния и способен отобрать мощность вплоть до 240 Вт при напряжении до +16 В на входе. Виртуальные линии блоков подключены к единому преобразователю и получили лишь различные схемы защиты от перегрузки по току. В случаях же когда блок питания лишь с одной линией +12 В распределение мощности на блоки электронной нагрузки производится равномерно до заданной величины. Ток по каналам +3.3 В и +5 В стенд может увеличивать до 30 А, чего более чем достаточно для всех современных моделей источников питания. Дежурную же линию можно проверить на нагрузку до 10 А.
В итоге при помощи стенда и программы управления Neutron ATE control в автоматическом режиме можно производить:
Система стабилизации питания проявила себя наилучшим образом. Во время кросс-нагрузочных тестов напряжение питания на линиях +3.3 В и +5 В не выходило за пределы +/-2% от номинала линии. На линии +12 В были зафиксированы еще лучшие результаты – диапазон отклонений составил всего 1-2%.
График КНХ на линии +3.3 ВУровень пульсаций на всех линиях не превысил допустимых норм. Отдельно отмечу результаты на линии +12 В. Здесь он в основном не превышал отметки 50 мВ и только в некоторых точках лежал в диапазоне 50-75 мВ и это при допустимых 120 мВ.
Пульсации на линии +3.3 ВНапряжение на дежурной линии питания в зависимости от нагрузки менялось от 5.11 В до 5.05 В.
Узел APFC отлично справляется со своей задачей. Отметка 0.9 была преодолена уже при достижении 19%-ой нагрузки (160 Вт). Максимальный же коэффициент PFC (0.98) был зафиксирован при нагрузках свыше 450 Вт.
Таблица, демонстрирующая зависимость коэффициента PFC от загрузки блока питания:
| Нагрузка, Вт | 80 | 160 | 240 | 300 | 450 | 550 | 650 | 750 | 860 |
| Нагрузка,% | 9 | 19 | 28 | 35 | 52 | 64 | 76 | 87 | 100 |
| PFC | 0.84 | 0.92 | 0.95 | 0.96 | 0.98 | 0.98 | 0.98 | 0.98 | 0.98 |
Блок питания Seasonic Platinum 860 полностью соответствует стандарту 80 PLUS Platinum для электросетей с напряжением 230 В, а именно, при нагрузках 20%, 50% и 100% его КПД соответственно не опускался ниже значений 90%, 94% и 91%.
Все протестированные ранее «платиновые» модели показали впечатляющие результаты в плане перегрузки. Не нарушил этой традиции и БП Seasonic Platinum 860. Нагрузку на него удалось увеличить до 1100 Вт (+28% к номинальной мощности устройства), при этом на выходе все напряжения оставались еще в пределах нормы. Защита по перегрузке сработала при достижении отметки 1120 Вт.
Ниже представлен график зависимости скорости вращения вентилятора от нагрузки на Seasonic Platinum 860. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С.
Использование гибридной системы охлаждения позитивным образом сказалось на шумовых характеристиках блока Seasonic. Вентилятор начинал вращаться только при достижении нагрузки в 500 Вт. Иными словами, в большинстве приложений и даже в некоторых играх, не сильно нагружающих видеоподсистему, данный БП будет работать в пассивном режиме. При превышении нагрузки в 500 Вт вентилятор стартовал со скоростью 800 об/мин. Дальнейший прирост оборотов характеризовался почти линейной зависимостью от потребляемой мощности. При максимальной нагрузке в 860 Вт скорость вращения вентилятора составила 1800 об/мин. Но даже в таком режиме работы, шум, производимый блоком питания, был вполне комфортным, по субъективным оценкам – на уровне «ниже среднего».
Если же переключатель на задней панели установить в положение «Normal», то вентилятор начинает вращаться со скоростью 750 об/мин сразу же после включения компьютера.
Как и в предыдущем случае, в результате измерения кросс-нагрузочных характеристик к системе стабилизации не может быть никаких претензий. Снова наилучшие результаты были зафиксированы на линии +12 В, где напряжение питания колебалось всего в пределах +/-1%.
График КНХ на линии +3.3 ВПульсации на основных линиях питания довольно низкие. На +3.3 В и +5 В размах амплитуды (peak-to-peak) не превышал допустимых 50 мВ, а на линии +12 В – 100 мВ (при допустимых 120 мВ).
Пульсации на линии +3.3 ВНапряжение на дежурной линии питания в зависимости от нагрузки менялось от 5.13 В до 5.06 В.
Самых лестных слов снова заслуживает работа узла APFC. Уже при достижении значения 300 Вт коэффициент PFC равнялся 0.95, и с ростом нагрузки только увеличивался.
Таблица, демонстрирующая зависимость коэффициента PFC от загрузки блока питания:
| Нагрузка, Вт | 68 | 150 | 300 | 450 | 600 | 800 | 900 | 1000 |
| Нагрузка,% | 7 | 15 | 30 | 45 | 60 | 80 | 90 | 100 |
| PFC | 0.79 | 0.89 | 0.95 | 0.97 | 0.97 | 0.98 | 0.98 | 0.98 |

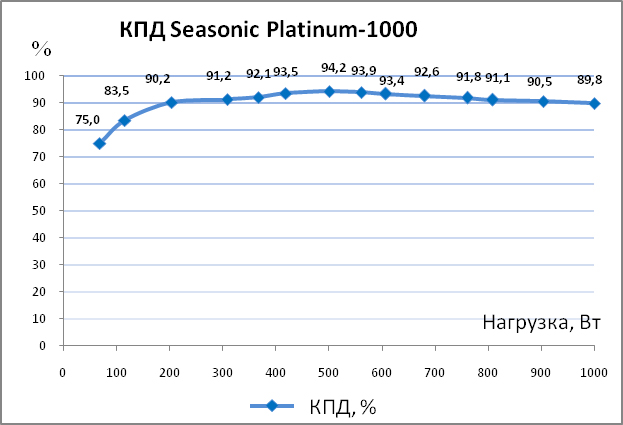

График КПД Seasonic Platinum 1000 на всем диапазоне реальных нагрузок полностью соответствует стандарту 80 PLUS Platinum.
В ходе тестирования выяснилось, что Seasonic Platinum 1000 вполне может справиться с кратковременной нагрузкой равной 1300 Вт (+30% к номинальной мощности устройства). Защита по перегрузке срабатывала на отметке в 1350 Вт.
Аналогично младшей модели, использование эффективного вентилятора и гибридной системы управления им позитивным образом сказалось на шумовых характеристиках блока питания Seasonic. В ходе эксперимента температура всех основных компонентов оставалась в пределах нормы.
В старшем решении вентилятор также начинал вращаться только при достижении нагрузки в 500 Вт, правда, в этом случае скорость вращения была значительно ниже (520 об/мин). В остальном же графики работы вентиляторов у 860-ваттной и у 1000-ваттной моделей очень похожи. То же самое можно сказать и о шумовых характеристиках. Даже при максимальной нагрузке фоновый шум был малозаметен и не вызывал какого-либо дискомфорта.
При установке переключателя в положение «Normal» вентилятор стартовал со скоростью 550 об/мин сразу же после включения компьютера.
Тесты проводились на следующем стенде:
Измерения производились в двух режимах: простой и максимальная загрузка, которая создавалась с помощью программного теста блока питания OCCT Perestroika 3.1.0. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12 В, +5 В, +3.3 В измерялось с помощью мультиметра MASTECH MY64.
В результате измерения напряжения питания на выходных линиях были получены следующие значения:
| Режим | Seasonic Platinum 860 | Seasonic Platinum 1000 | ||
| Величина, В | Отклонение, % | Величина, В | Отклонение, % | |
| +12V | ||||
| Idle | 12.27 | +2.3 | 12.17 | +1.4 |
| Burn | 12.30 | +2.5 | 12.23 | +1.9 |
| +5V | ||||
| Idle | 5.08 | +1.6 | 5.07 | +1.4 |
| Burn | 5.16 | +3.2 | 5.13 | +2.6 |
| +3.3V | ||||
| Idle | 3.41 | +3.3 | 3.39 | +2.7 |
| Burn | 3.48 | +5.5 | 3.43 | +3.9 |
| Входное энергопотребление, Вт | ||||
| Idle | 160 | 161 | ||
| Burn | 989 | 989 | ||
Каждый из блоков питания Seasonic хорошо справился с реальной конфигурацией, которая включала разогнанный процессор и две довольно «прожорливых» видеокарты. Ни на одной из линий просадок напряжения питания не замечено, наоборот, оно было даже слегка завышенным (особенно это касается линии +3.3 В).
Уровень входного энергопотребления у обеих моделей одинаковый, что в принципе и неудивительно. Ведь оба устройства получили «платиновый» статус, да и графики энергоэффективности у них практически идентичные.
Энергопотребление Seasonic Platinum 860 и Platinum 1000 в спящем режиме и в выключенном состоянии компьютера находится на довольно низком уровне.
| Блоки питания | Энергопотребление в режиме, Вт | |
| Sleep | Power Off | |
| Seasonic Platinum 860 | 7 | 2 |
| Seasonic Platinum 1000 | 7 | 2 |
Старшие модели Seasonic Platinum 860 и Seasonic Platinum 1000 по праву можно назвать флагманами линейки «Platinum». Им присущи все те достоинства, которые встречались в менее мощных «платиновых» устройствах Seasonic. В первую очередь речь идет о стабильно высоком КПД (свыше 90% на всем диапазоне реальных нагрузок) и об отличной реализации системы стабилизации и фильтрации выходных напряжений. Тестирование показало, что ни нагрузочный стенд, ни реальная мощная конфигурация не являются помехой для таких решений.
Добавим сюда продуманную гибридную систему охлаждения, качественную элементную базу, большой запас по мощности и семилетнюю гарантию, и получим, на первый взгляд, идеальные блоки для игровой системы или для оверклокерских экспериментов. Но есть одно «но», которое является по сути единственных недостатком данных моделей – их цена. В московской рознице Seasonic Platinum 860 стоит чуть больше 10000 рублей, а Platinum 1000 – около 12000 рублей. Хотя, с другой стороны, такие мощные блоки питания берутся под серьезные системы, и иной раз лучше переплатить и приобрести качественный продукт, чем сэкономить и в будущем, возможно, получить кучу проблем с нестабильной работой всего компьютера.
