На рынке продолжается экспансия решений новой платформы AMD socket FM2. Все в большем количестве появляются материнские платы. Причем, не только бюджетные версии, но и передовые модели. С другой стороны, платформа сама по себе не подразумевает каких-либо высокопроизводительных продуктов. Скорее ее модельный ряд рассчитан на средний и бюджетный сегменты. Отчасти на это повлияло и то, что самые производительные процессоры, рассчитанные на FM2, остаются четырехпоточными - такое в верхнем ценовом диапазоне уже недопустимо. Единственное, в чем новая платформа впереди без всяких оговорок – в производительности интегрированного графического ядра.
Здесь пока никто еще даже и не пытается обойти лидера. Так, NVIDIA, взяв перерыв с x86, развивается в направлении ARM и Android, VIA продолжает свое движение вперед, а Intel пытается семимильными шагами догнать признанных фаворитов. По слухам, GT3 уже будет способен тягаться с простейшими дискретными картами. Но пока на этой ниве один неоспоримый лидер – компания AMD. Как закрепить это лидерство? Ответ лежит на поверхности – заняться оптимизацией ПО для задействования по максимуму вычислительных мощностей интегрированного видеоядра.
Теперь, когда мы уже поняли, что новый продукт, предложенный AMD пользователям, не предназначен для покорения «попугайного» олимпа, задумки начинают обретать практические очертания. Точнее, форм-фактор. Логичнее всего эти устройства выглядят в форматах mATX и меньше. Поэтому и здесь производители системных плат стараются не отставать. Итак, рассмотрим одного из лучших представителей семейства – ASUS F2A85-M PRO.
Конечно, в модельном ряду производителя она не одна. У ASUS есть полноценная линейка плат, произведенных под процессорный разъем FM2. Для более комфортного восприятия взглянем на таблицу.
Такое разнообразие моделей можно только поприветствовать – продукция представлена на любой вкус, цвет и кошелек. Хорошо заметно, что преобладают решения в исполнении mATX. Не менее интересен и тот факт, что компания ASUS обошла стороной компромиссный набор логики – AMD FCH A75. Несмотря на это, пользователям предоставлен широкий спектр продукции.
Применено уже ставшее традиционным оформление. На протяжении значительного времени меняются только надписи, сам дизайн коробки остается прежним.
Фоном являются те же самые точки с градиентным переходом.
Как обычно, наименование модели скомбинировано из ярко-зеленого и белого цветов.
Коробка небольших размеров, поскольку и сама плата формата mATX. В левом верхнем углу размещен логотип производителя, обозначенный белыми буквами. Ниже крупными символами указано наименование модели, а справа находится огромная круглая эмблема Dual Intelligent Processor 2 Digi + VRM. По нижнему краю в ряд расположено несколько значков, а правее – группа логотипов с символикой AMD.
С обратной стороны картина немного интереснее.
Здесь в верхнем левом углу можно встретить все то же наименование модели, под которым приводится фотография платы со сносками, обозначающими разные элементы. Под ней нашлось место подробной спецификации продукта, а в правой части – несколько вставок с описанием технических решений. Картинки и графики прилагаются.
Пора заглянуть внутрь коробки.
Сверху размещена плата в зеркальном антистатическом пакете. Под ней скрыт картонный лоток, под которым в свою очередь спрятан комплект поставки. Прежде всего, это информационные носители.
Теперь посмотрим на аксессуары.
Очень скромно, учитывая стоимость платы. Однако в последнее время ASUS скупится на комплект и к этому уже можно привыкнуть. Если разобраться, то чего именно не хватает? Не стали бы лишними еще парочка кабелей SATA и панелька с портами USB 3.0. И если уж производитель предусмотрел колодку COM порта, то неплохо бы и его как-то вывести на заднюю панель.
Что касается внешнего вида, а именно цветовой палитры печатной платы и разъемов, то здесь по-прежнему без инноваций.
Все настолько обыденно, что глазу даже не за что зацепиться.
Даже радиаторы привычной формы. Возможно, такая политика при масштабах производства является правильной. Довольно экспериментов, пора уже остановиться на каком-нибудь дизайне.
Питание на плату подается через основной 24-х и дополнительный 8-ми контактные ATX разъемы. Последний – пожалуй, отличительная особенность всех передовых решений.
Для поддержки памяти типа DDR3 предусмотрено четыре слота. Ни для кого не секрет, что контроллер двухканальный. Для активации этого режима необходимо установить модули в разъемы одного цвета.
Слоты самые обычные, нет никаких новомодных фиксаторов с одной стороны, везде смонтированы защелки. Может быть, себестоимость такого решения меньше, но вот удобства от этого не прибавляется. С установленной длинной видеокартой оперировать модулями становится непросто.
Производителем заявлена поддержка следующих режимов работы DDR3: 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2250 (разгон) / 2400 (разгон) МГц со штатным напряжением 1.5 В. Максимально допустимый объем составляет 64 Гбайта. Мелькали в продаже модули по 16 Гбайт, но пока лишь регистровые.
Питание процессора выполнено по формуле 4+2 фазы.
В качестве управляющего ШИМ-контроллера здесь используется микросхема с маркировкой ASP1107 и надписью Digi+ EPU. Точно такая же микросхема распаяна на материнской плате ASUS F2A85-V PRO.
На каждую из шести фаз питания приходится по два транзистора 5030AL и по два 7030AL.
Рядом размещены драйверы CHiL CHL8510. Катушки индуктивности находятся в ферритовых корпусах, а все конденсаторы твердотельные. Транзисторы накрыты алюминиевым радиатором.
Он крепится при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется терморезинка толщиной около 1 мм.
Еще один небольшой радиатор накрывает чипсет.
Он также изготовлен из алюминиевого сплава и окрашен в голубой цвет. Сверху приклеена черная пластинка с логотипом производителя. С обратной стороны вокруг места контакта предусмотрена квадратная рамка из мягкого пористого материала, предназначенная для защиты кристалла от сколов. В качестве термоинтерфейса здесь применяется розовая «терможвачка».
Вот и сам набор логики AMD FCH A85X.
На мой взгляд, для подобной модели вполне достаточно функционала FCH A75. Ведь по сравнению с ним здесь добавилась только парочка SATA 6 Гбит/c портов и поддержка CrossFire. Последнее новшество не очень актуально как для mATX решения, так и для платформы в целом. Тем не менее, на плате помимо нее реализована поддержка работы Lucid Virtu MVP и Dual Graphics.
Для установки дискретных графических ускорителей предусмотрено два слота PCI-e x16.
Верхний, разумеется, полноценный, а вот нижний ограничен восемью линиями. Ко всему прочему, платформа подразумевает лишь второе поколение этого интерфейса, в то время как большинство видеоадаптеров уже переехали на третье. Кроме двух слотов PCI-e x16 есть еще парочка PCI-e x1.
Шесть из семи портов SATA представлены тремя сдвоенными разъемами и смотрят вбок.
Сбоку от них установлен одинарный разъем SATA. Еще один выведен на заднюю панель в виде интерфейса eSATA. Чипсетом поддерживается стандарт SATA 6 Гбит/с и количество портов равное восьми с возможностью объединения в массивы RAID разных уровней. В правом нижнем углу расположен разъем для подключения кнопок и индикаторов корпуса. Рядом находится джампер сброса BIOS и переключатель режима TPU.
По нижнему краю друг с другом разместились четыре колодки USB 2.0.
Соответственно они обеспечивают подключение восьми устройств этого стандарта. На задней панели есть еще два порта. Там же можно встретить четыре разъема USB 3.0, а рядом с коннектором ATX есть еще одна колодка этого интерфейса.
Два из тех, что размещены на задней панели, обеспечиваются дополнительным контроллером Asmedia ASM1042.
Левее по нижнему краю можно обнаружить разъемы TPM, передней аудиопанели, S/PDIF Out и COM порта.
Там же, в углу распаяна микросхема восьмиканального звукового кодека Realtek ALC892.
Немного выше расположена микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6779D.
Дальше вверх по левому краю можно найти гигабитный сетевой контроллер Realtek RTL8111F.
Вверху по правому краю разместились кнопки DirectKey и MemOK!.
Первая предназначена для входа в BIOS, а вторая для улучшения совместимости модулей памяти. Еще одна кнопка скрыта между двух колодок USB 2.0 внизу. Она подписана как FLBK и необходима для реализации функции BIOS Flashback.
Посмотрим теперь на разъемы, которые находятся на задней панели.
Недостаток лишь один – малое количество портов USB 2.0.
| Поддерживаемые процессоры | AMD APU второго поколения в исполнении socket FM2 |
| Системная шина, частота | UMI (2 Гбайт/с) |
| Системная логика | AMD FCH A85X |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 /2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2250 (разгон) / 2400 (разгон) МГц |
| Слоты расширения | 2 - PCI-e 2.0 x16 (x8+x8). 2 - PCI-e x1 |
| Поддержка Multi-GPU | CrossFireX, Dual Graphics, Lucid Virtu MVP |
| Поддержка SATA/RAID | 7x SATA 6.0 Гбит/с портов – AMD A85X; RAID 0, 1, 5, 0+1, JBOD; |
| Поддержка IDE и eSATA | нет; 1x eSATA AMD A85X; |
| Сеть | 1х Realtek RTL8111F; |
| Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
| USB 2.0 | 2+8x USB 2.0 (AMD A85X) |
| USB 3.0 | 2+2x - AMD A85X 2x - Asmedia ASM1042 |
| IEEE-1394 | нет |
| Системный мониторинг | Nuvoton NCT6779D |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы задней панели | 1x PS/2 клавиатура или мышь 2x USB 2.0/1.1 4х USB 3.0 1x DVI-D 1x D-Sub 1x HDMI 1x Display Port 1x eSATA 1x RJ45 1x optical S/PDIF Out 6x 3.5 мм Jack |
| Фирменные технологии |
|
| Размеры, мм | 244 x 244 |
| Форм-фактор | mATX. |
Внешний вид меню настроек BIOS платы соответствует своим аналогам в остальных моделях компании ASUS. Если хотите – это такой фирменный почерк. Само оформление настолько унифицировано, что порою сходу сложно понять, какая перед тобой находится не просто модель, а платформа. Кратко с видом BIOS можно ознакомиться при помощи видеоролика ниже.
Нет смысла подробно останавливаться на меню настроек, поскольку оно рассматривалось уже не один раз. Можно пробежаться по нему, просто посмотрев скриншоты разделов.
Сначала, как обычно, открывается окно EZ Mode.
Затем уже можно перейти в расширенное меню, нажав кнопку F7.
Первая открывшаяся страница называется Main. Внизу размещена ссылка Security.
Следующая вкладка в верхнем меню называется Ai Tweaker.
В самом низу можно видеть пункты по регулировке напряжения на компонентах.
На этой же странице есть две ссылки DRAM Timing Control.
И Digi+ Power Control.
Далее идет вкладка Advanced. На этой странице находятся семь ссылок.
CPU Configuration.
SATA Configuration.
USB Configuration.
NB Configuration.

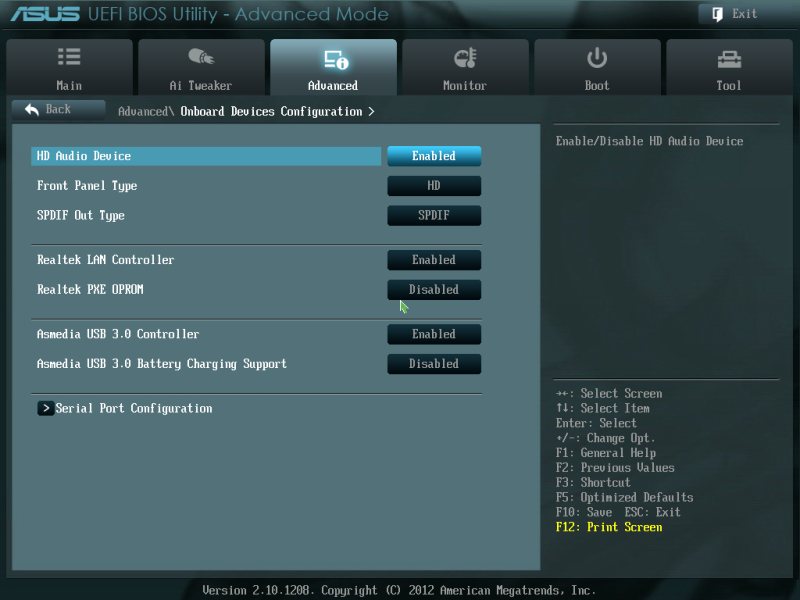

Onboard Devices Configuration.
APM.

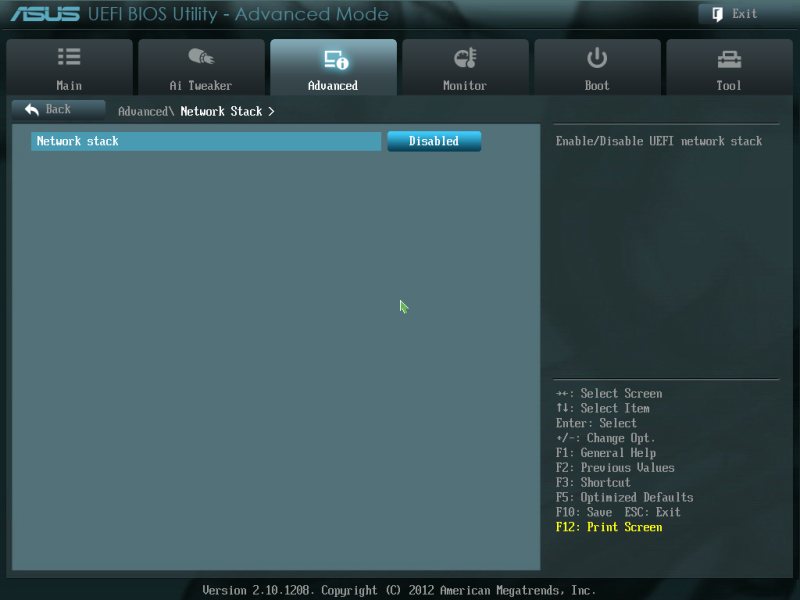

Network Stack.

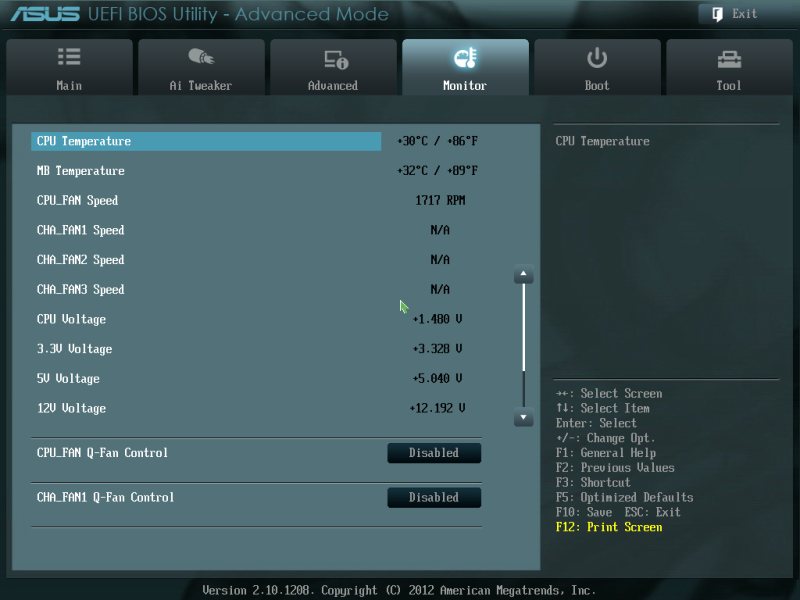

Далее идет вкладка Monitor.

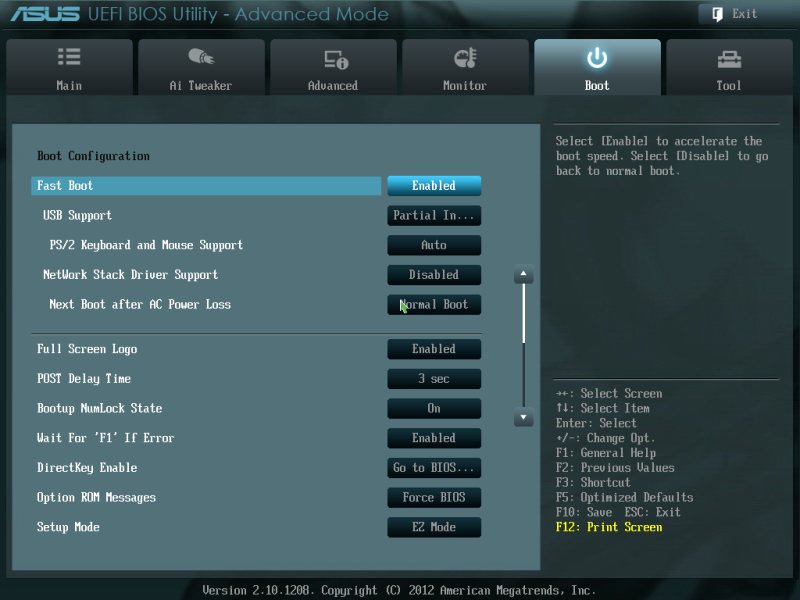

Следом Boot.

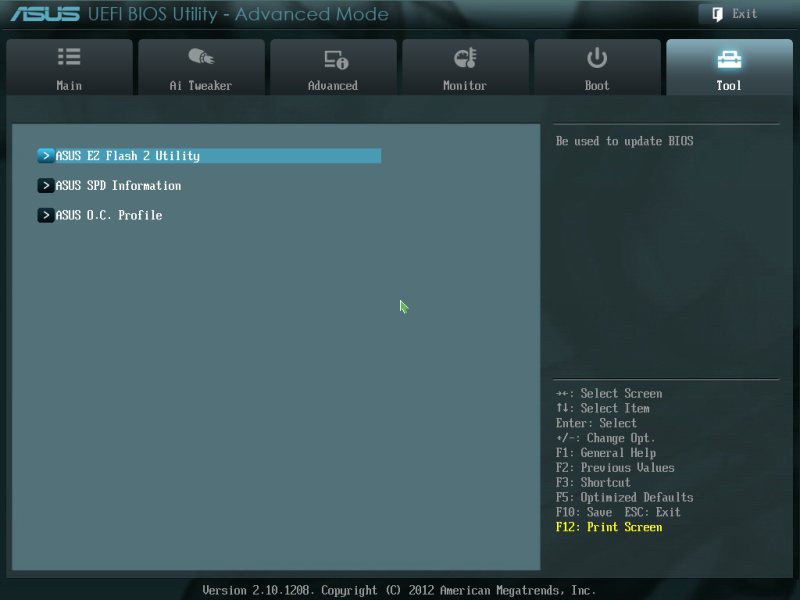

В конце находится Tool, в котором разместились три ссылки.
ASUS EZ Flash Utility.

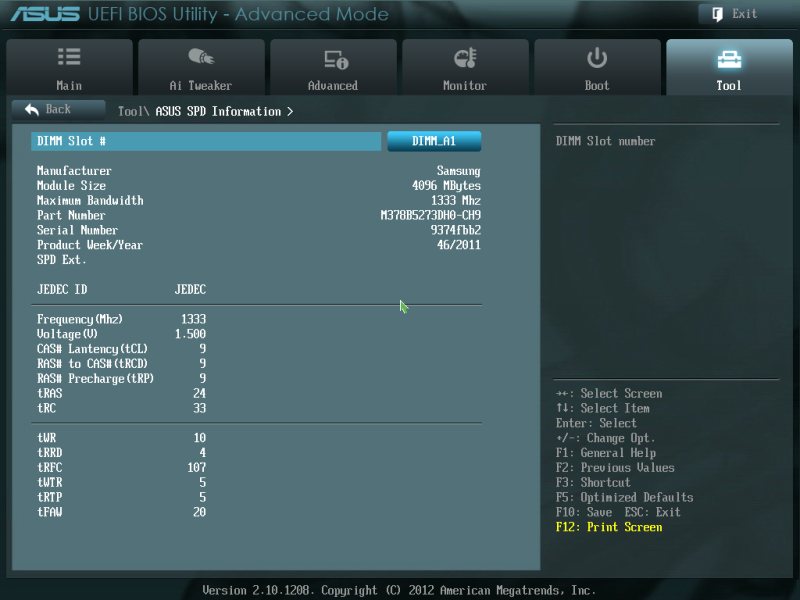

ASUS SPD Information.

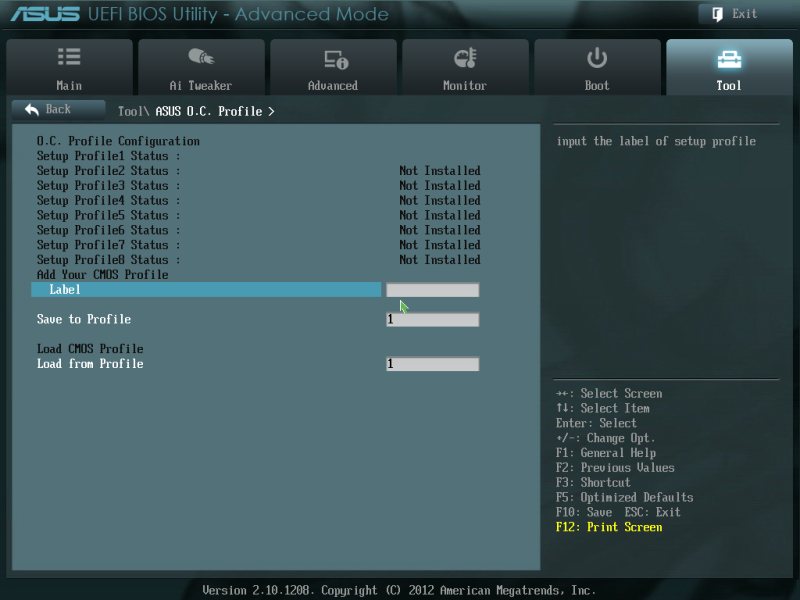

ASUS OC Profile.

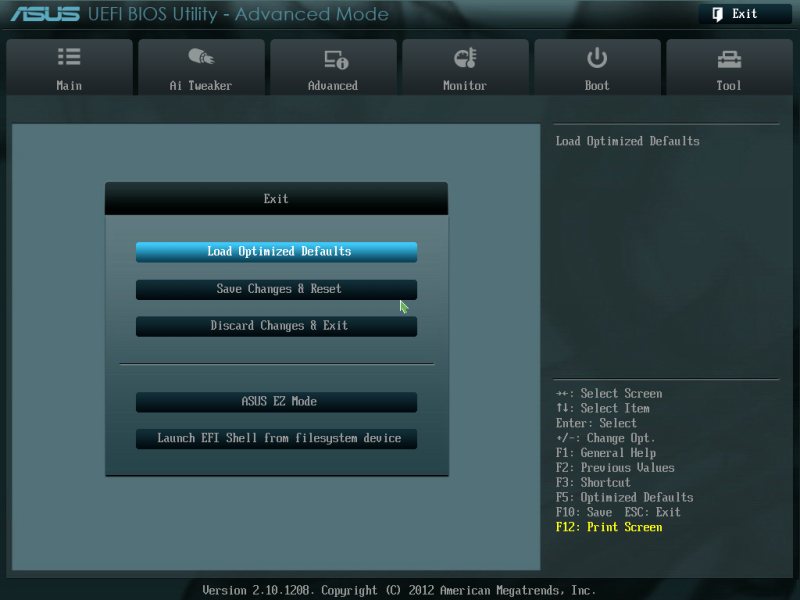

Все завершает традиционное меню сохранения и выхода.
Наиболее оптимальным для данной платформы на мой взгляд станет графический ускоритель AMD Radeon HD 7770. В дальнейшем можно будет организовать тандем из двух таких карт, ведь материнская плата поддерживает CrossFire. Результатов тестов интегрированного видеоадаптера уже предостаточно, а вот как платформа будет работать с видеокартой HD 7770 интересно. Поэтому в состав тестовой конфигурации был добавлен именно такой ускоритель.

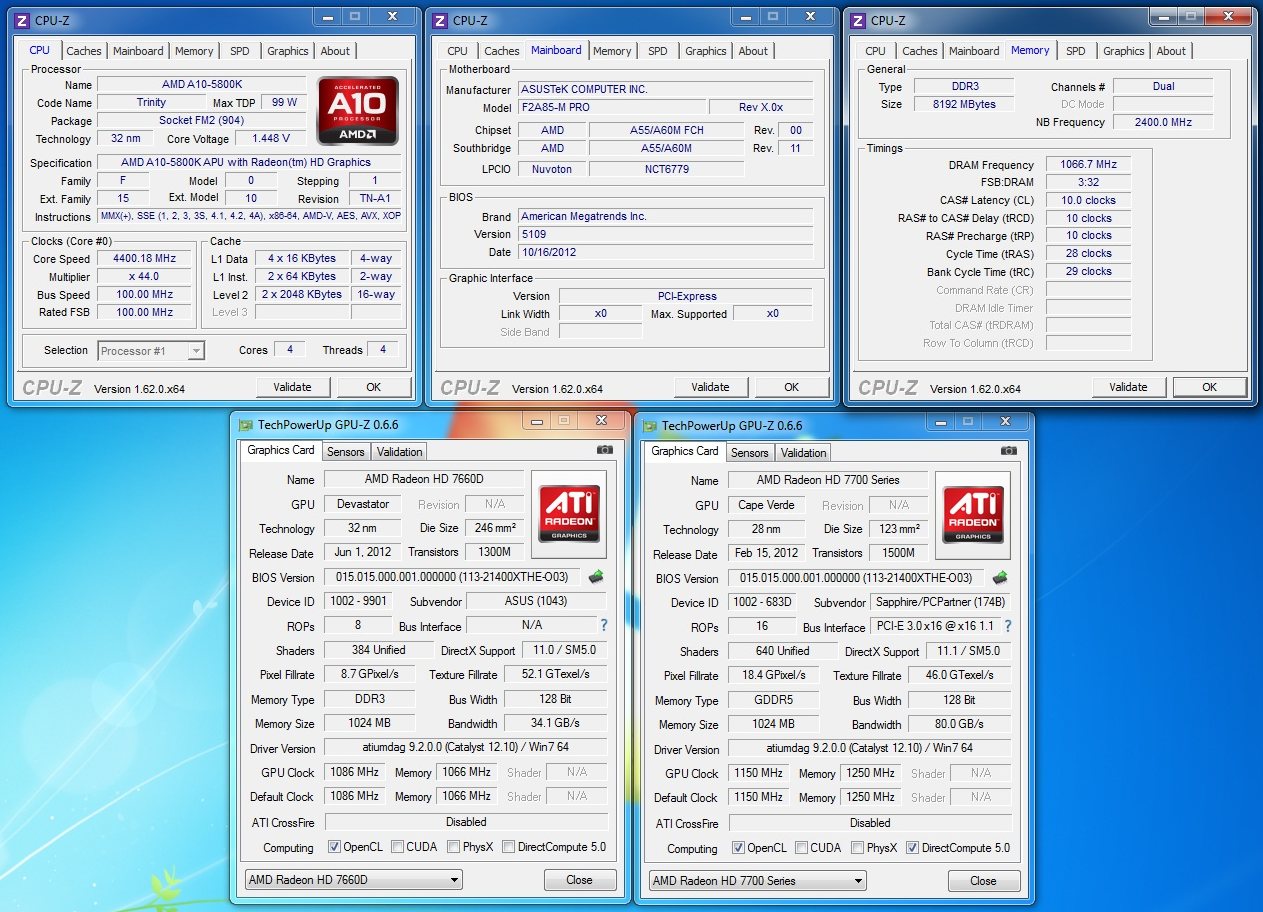

Перейдем к реальным испытаниям и начнем с разгона процессора и памяти.
Результаты не выглядят рекордными, но, во-первых, маловероятно, что кто-то будет брать mATX плату для разгона процессоров, а во-вторых, самое лучшее, что удавалось данному экземпляру ЦП – 4600 МГц. Память погналась вполне стандартно. Наибольший прирост производительности при увеличении ее частоты наблюдается при использовании интегрированного видеоядра. Кстати, его тоже удалось разогнать до вполне приемлемых значений. Во всяком случае, психологический барьер в 1 ГГц был покорен.
Для достижения подобных результатов пришлось увеличить напряжение на процессорных ядрах до 1.425 В, а также на CPU NB до 1.3 В. Вот и все, никаких больше манипуляций не нужно.
Температурные замеры производились при комнатных 23°C.
Все температурные показатели находятся в норме. Причем, не только в штатных режимах, но и в разгоне с нагрузкой.
Звуковой кодек представлен микросхемой Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Сколь-нибудь ощутимого отличия по сравнению с другими решениями я не заметил. Звук не преподносит каких-либо сюрпризов типа посторонних шумов и взаимного проникновения каналов. Все воспроизводится чисто, но без тех сочных деталей, которые можно наблюдать на дискретных адаптерах высокого уровня.
Тестирование материнской платы проводилось в корпусе Corsair 600T c открытой боковой крышкой при комнатной температуре 23°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
ASUS F2A85-M PRO - это поистине универсальное решение. Ее не стыдно разместить в домашнем компьютере, она обеспечивает поддержку самых передовых интерфейсов USB 3.0 и SATA 6 Гбит/с, а также технологии CrossFire. При этом благодаря ее компактным габаритам обеспечивается совместимость с большим количеством корпусов. Что касается возможностей разгона, то она ни в чем не уступит полноразмерным платам. Возможно, даже с учетом всех приведенных достоинств стоимость платы окажется для кого-то кусачей, и захочется подыскать что-либо попроще. Однако в таком формате и с такими возможностями это будет нелегкой задачей.
В лаборатории уже проводилось тестирование новой платформы AMD с Radeon HD 7970, по полученным результатам можно утверждать, что проблем в каких-либо играх не возникнет, но весь потенциал такой мощной видеокарты процессору AMD A10-5800K раскрыть сложно. Особенно это касается режима CrossFire из двух таких ускорителей. Оптимальным решением для данной платформы выглядит даже не AMD Radeon HD 7850, а HD 7770. Во-первых, быстродействия такой комбинации во многих приложениях будет достаточно. А во-вторых, нет смысла переплачивать при нынешнем уровне развития игровой индустрии.
Плюсы:
Минусы:
