Сводный обзор одиннадцати видеокарт Radeon HD 7850

Оглавление

• Вступление
• Методика составления рейтинга
• Внешний вид и размеры
• Печатная плата
• Система охлаждения
• Тестовый стенд
• Инструментарий и методика тестирования
• Исследование потенциала системы охлаждения
• Сводный анализ производительности систем охлаждения
• Уровень шума
• Разгон
• Результаты разгона
• Подведение итогов
• Заключение

Вступление

Идея сравнения всех ранее протестированных видеокарт HD 7850 возникла не сразу. По мере поступления и написания обзоров по видеокартам HD 7850 скопился большой объем исчерпывающей информации по каждой модели, но в рамках одной статьи невозможно было сравнить сразу все экземпляры, поскольку большая часть материала была посвящена каждому графическому ускорителю персонально. А если у нас есть конкретные данные по каждой карте, так почему бы не сделать сводный обзор?

Всего в лаборатории было рассмотрено одиннадцать видеокарт разных производителей:

• Две видеокарты AMD эталонного дизайна;
• Sapphire HD 7850 OC;
• HIS 7850 IceQ X Turbo X;
• MSI R7850 Power Edition OC;
• Gigabyte GV-R785OC-1GD;
• XFX R7850 Core Edition;
• PowerColor AX7850 2GBD5-DHV2;
• ASUS HD 7850-DC-1GD5;
• ASUS HD 7850-DC2-2GD5;
• ASUS HD 7850-DC2T-2GD5-V2.

Учитывая количество участников, представленных нашим партнером - компанией Регард, стоит подумать о составлении рейтинга в рамках определенной классификации. Возьмем, к примеру, видеокарты. На фоне остальных предложений можно составить впечатление об общей производительности. Чем дороже модель, тем, как правило, быстрее. Но параллельно с дороговизной снижается и привлекательность такой покупки. А помимо скоростных характеристик существуют и потребительские качества, к которым можно отнести температуру, уровень шума и тому подобное.

Для определения совокупной оценки пришлось изобрести небольшую методику, в которой учитывались все доступные и скрытые возможности каждой модели.

Методика составления рейтинга

В качестве границ рейтинга обозначим основные направления, в которых продукт будет получать полагающиеся ему баллы. Для наглядности снова обратимся к видеокартам.

Физические свойства модели. В них были включены сразу три категории тестов.

• Минимальная температура в режиме простоя и максимальная в режиме нагрузки, когда вентилятор автоматически регулируется заводскими настройками. За каждое значение начисляются баллы. Теоретически, чем холоднее видеокарта, тем меньше нагрузка на силовые цепи, а значит, они дольше прослужат. Конечно, не стоит забывать о бракованных деталях, но в рамках нашего рейтинга учесть это невозможно.
• Минимальный шум в простое и под нагрузкой, учитывается только автоматический режим работы вентилятора. Очень важный показатель покупательской симпатии. Чем меньше издает вентилятор шума, тем больше вероятность того, что карту купит осведомленный потребитель.
• Дизайн печатной платы, а также качество пайки, качество используемых компонентов. Больше фаз вовсе не означает лучше. Не менее важно учитывать настройки, заложенные в BIOS. Можно встретить массу примеров того, когда, на первый взгляд, мощная система питания была не у дел из-за ограничения видеокарты разного рода защитами.

Отсюда вытекает следующий пункт – приспособленность к разгону. Всем понятно, что максимальный разгон графического ускорителя напрямую зависит от ряда важных факторов. Первый – качество графического ядра. Второй – максимально доступное напряжение. И третий – эффективность охлаждения GPU и системы питания.

Идем дальше, к конструкции системы охлаждения. Приятно, когда на все нагревающиеся элементы помещен радиатор, причем не просто для галочки, а полноценно работающий и с хорошим контактом.

Энергопотребление. Заключительный тест, отображающий потребление электричества в ваттах. Легко догадаться, что чем меньшие значения достигаются картой, тем лучше. Поскольку в тестах зачастую используется модификация штатного напряжения, то в результаты будут включаться только номинальные режимы. Как правило, некоторые производители на заводе увеличивают напряжение на графическом ядре, что плохо сказывается на картине энергопотребления. Я не буду снижать Vgpu до рекомендуемого, поэтому такой подход заранее ставит видеокарту в худшее положение. С другой стороны, такое решение подразумевает повышенные частоты ядра. Не зря же производитель увеличивал штатное напряжение.

Про предустановленные производителем частоты говорить нечего. Чем они выше, тем быстрее будет ускоритель в игровых тестах.

Перед нами вырисовывается картина идеального продукта: быстро, тихо, холодно и с хорошим разгоном. Фантазия? Отнюдь, именно поэтому я сказал, что это идеальный продукт. Следовательно, то устройство, которое максимально приближается к понятию идеальности, и будет лидировать в нашем общем рейтинге покупательских свойств.

Идея реализуется исключительно из соображений помочь покупателю объективно выбрать наилучшее предложение на данный момент. Ведь как гласит одна мудрость, предупрежден – значит вооружен.

Внешний вид и размеры

А - длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В - ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С - высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D - диаметр вентилятора/ов по внешнему радиусу.

А1 - длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 - ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 - высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

На примере двух версий AMD HD 7850 референсного дизайна можно наблюдать различный подход и одинаковый результат. Габариты самой распространенной видеокарты скромны. Длина не дотягивает до 200 мм, а ширина составляет стандартные 98 мм. На этом этапе можно сразу понять, какая из карт использует либо полностью эталонный дизайн печатной платы, либо позаимствовала его концепцию. Таких набралось немало. Приведу их список:

• AMD HD 7850 v2;
• Sapphire HD 7850 OC;
• HIS 7850 IceQ X Turbo X;
• Gigabyte GV-R785OC-1GD;
• XFX R7850 Core Edition;
• PowerColor AX7850 2GBD5-DHV2;
• ASUS HD 7850-DC2-2GD5.

Собственной разработкой отличились следующие экземпляры:

• AMD HD 7850 v1;
• MSI R7850 Power Edition OC;
• ASUS HD 7850-DC-1GD5;
• ASUS HD 7850-DC2T-2GD5-V2.

Не так-то много, учитывая, что при разработке производитель может как сэкономить, так и, наоборот, улучшить дизайн.

AMD HD 7850 v1

AMD HD 7850 v2

Sapphire HD 7850 OC

MSI R7850 Power Edition OC

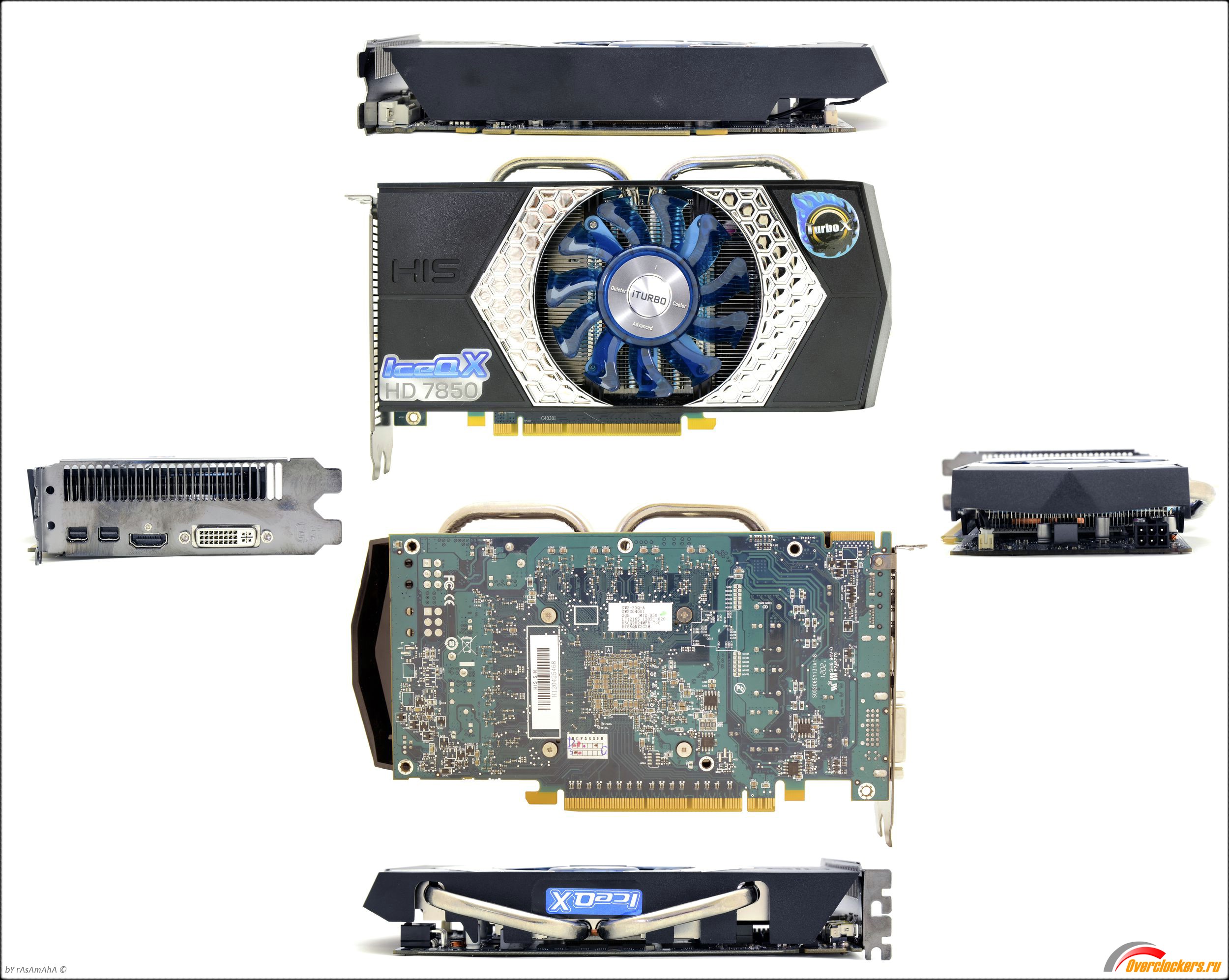

HIS 7850 IceQ X Turbo X

Gigabyte GV-R785OC-1GD

XFX R7850 Core Edition

PowerColor AX7850 2GBD5-DHV2

ASUS HD 7850-DC-1GD5

ASUS HD 7850-DC2-2GD5

ASUS HD 7850-DC2T-2GD5-V2

В эталонной версии AMD представлен следующий набор видеопортов:

• Один DVI;
• Один HDMI;
• Два mini DisplayPort.

Причем все они расположены в горизонтальной плоскости и занимают один слот, а второй «этаж» полностью отдан под решетку выхода нагретого воздуха. Конструкция системы охлаждения такова, что направляет нагретый воздух (вернее, большую его часть) за пределы корпуса.

Аналогичный набор портов у:

• Sapphire HD 7850 OC;
• HIS 7850 IceQ X Turbo X;
• Gigabyte GV-R785OC-1GD;
• MSI R7850 Power Edition OC;
• ASUS HD 7850-DC2-2GD5.

В модели XFX в этот набор добавлен второй порт DVI и сокращен размер решетки. В PowerColor убрали два mini DP и заменили его одним DisplayPort. ASUS поступила наиболее умно. Поняв, что тепловыделение HD 7850 не такое и большое, а расширение функционала возможно за счет увеличения количества и разнообразия видеовыходов, в компании создали свою схему, в которой нашлось место двум DVI, по одному HDMI и DP. Соответственно, у ASUS HD 7850-DC-1GD5 и ASUS HD 7850-DC2T-2GD5-V2 отсутствуют какие-либо «мини», а значит, нет и ненужных переходников.

Среди всех видеокарт наиболее удобным я бы считал наличие полноценных портов, без всяких переходников, поэтому нереференсные решения ASUS выглядят предпочтительнее. На третьем месте расположился вариант набора коммуникаций XFX, у которого есть дополнительный DVI. С четвертого по десятое разместились видеокарты со стандартным набором разъемов. А завершает общий зачет упрощенный дизайн PowerColor AX7850 2GBD5-DHV2, у которого вместо пары mini DP всего один DisplayPort.

Печатная плата

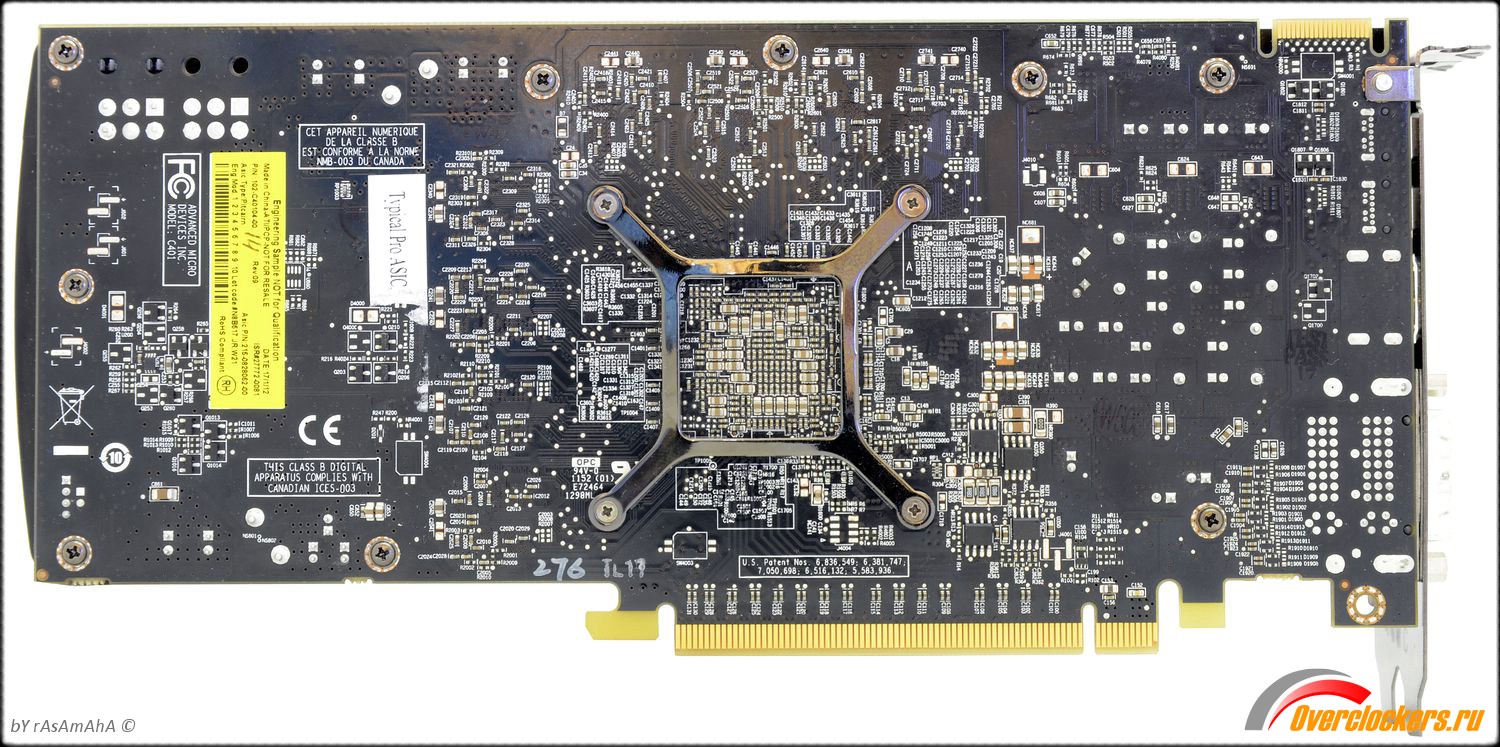

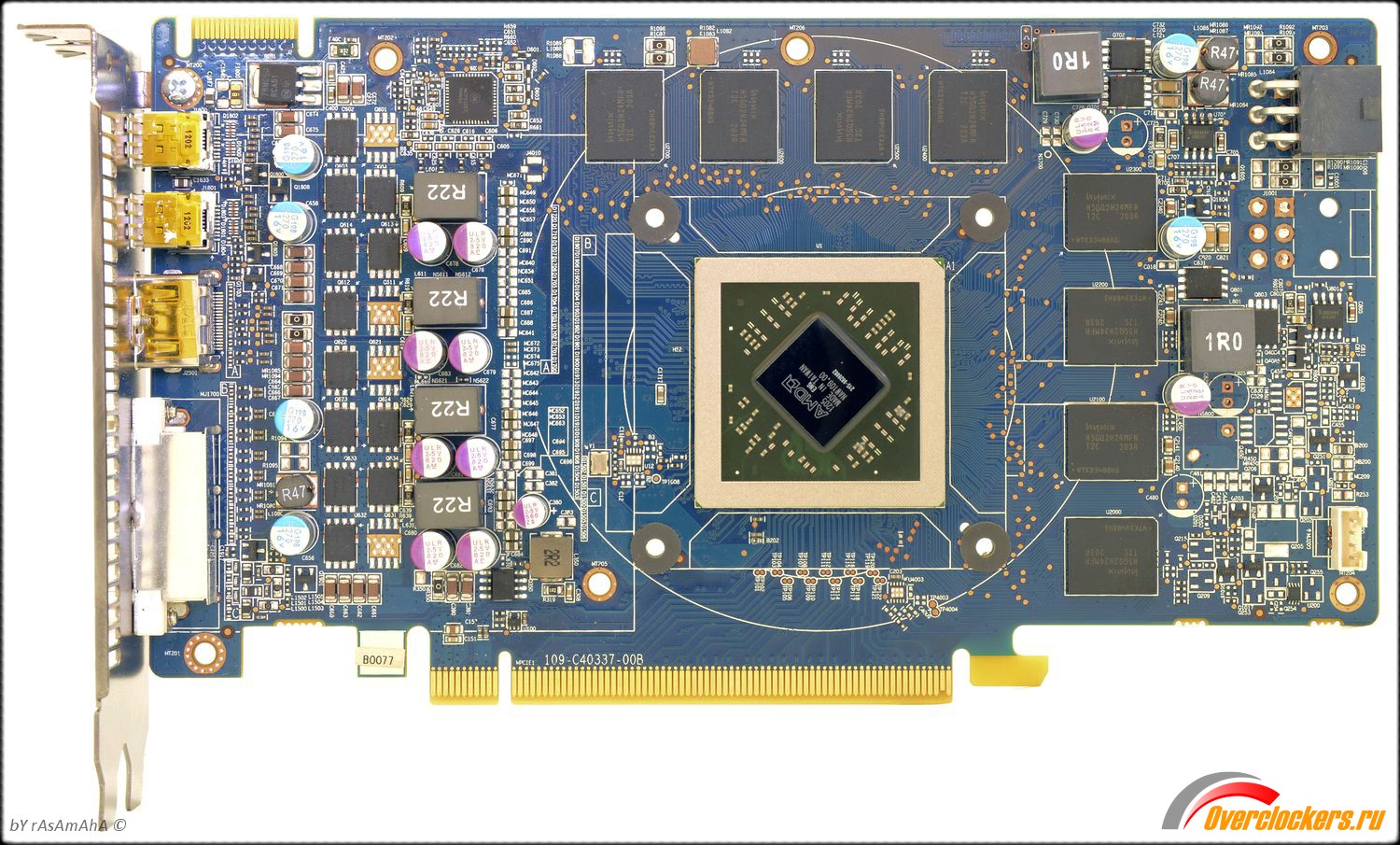

Общий вид

AMD HD 7850 v1

AMD HD 7850 v2

Sapphire HD 7850 OC

MSI R7850 Power Edition OC

HIS 7850 IceQ X Turbo X

Gigabyte GV-R785OC-1GD

XFX R7850 Core Edition

PowerColor AX7850 2GBD5-DHV2

ASUS HD 7850-DC-1GD5

ASUS HD 7850-DC2-2GD5

ASUS HD 7850-DC2T-2GD5-V2

Существует два вида нереференсных видеокарт. Первый – улучшение эталонного продукта, часто встречается на дорогих версиях или в решениях, специально адаптированных под разгон, причем в стоимость модели уже включены заводские повышенные частоты. Здесь стоит заметить, что не всегда более дорогой вариант говорит об улучшенном дизайне. Поэтому без полной разборки невозможно сказать, является ли карта улучшенной версией, или, наоборот, где-то сэкономили. Тем более, что не всегда значимость бренда говорит об улучшении физических свойств продукта.

Второй вид – с упрощенной схемотехникой, когда катушки и силовые элементы либо заменяются удешевленными аналогами, либо сокращается количество фаз. Такие варианты встречаются и среди моделей лидеров индустрии, но чаще данным способом пользуются бренды второго класса.

Наибольшей популярностью будет пользоваться хорошо проработанный эталонный дизайн печатной платы. В пользу такого выбора говорят большая распространенность и компактные габариты. Я бы с удовольствием поставил AMD HD 7850 v1 на первое место, но таких плат вы в продаже никогда не найдете, поэтому будем считать ее удачной, но недостижимой видеокартой.

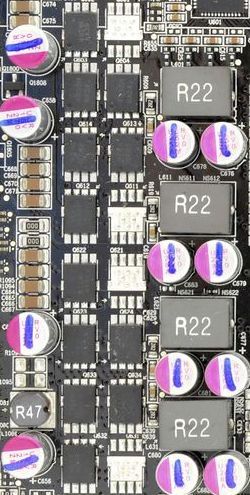

Количество фаз питания графического ядра.

AMD HD 7850 v1

• Четыре фазы Dr.MOS, дизайн HD 7870. Одна из наиболее оснащенных моделей. Большой запас мощности, но плохая совместимость с распространенными программами для разгона. Качественные катушки. Придраться к схеме питания практически невозможно.

AMD HD 7850 v2

• Четыре простых фазы. Средний по стоимости тип упаковки силовых транзисторов. Более половины нагрева распространяется в печатную плату. По мощности эквивалент 70% от HD 7850 v1. Такой тип мосфетов часто встречается на решениях данного типа.

Sapphire HD 7850 OC

• Четыре фазы, аналогичны AMD HD 7850 v2, равно как и дизайн печатной платы. Полностью копирует элементы системы питания референсного варианта v2.

MSI R7850 Power Edition OC

• Шесть фаз, средний по стоимости тип упаковки силовых транзисторов. За счет увеличения количества компания постаралась наверстать отставание по мощности от HD 7850 v1 и ей это удалось. Совместно с модифицированным и разблокированным уровнем мощности (ограничение TDP) MSI удалось создать ускоритель, отлично приспособленный к разгону по части питания. Используются SCF катушки.

• Каждая пара фаз подключена к двухканальному драйверу uP1951P.

HIS 7850 IceQ X Turbo X

• Четыре фазы, аналогичны AMD HD 7850 v2, равно как и дизайн печатной платы. Полностью копирует элементы системы питания эталонной версии v2.

Gigabyte GV-R785OC-1GD

• Четыре фазы, за основу взят дизайн печатной платы HD 7850 v2. В сущности система питания аналогична AMD HD 7850 v2, но сменен поставщик силовых транзисторов и катушек.

XFX R7850 Core Edition

• Три фазы, за основу взят дизайн печатной платы HD 7850 v2, но по дороге к покупателям разработчики лишили видеокарту одной фазы питания. Помимо этого сменен поставщик силовых транзисторов, правда, малошумные катушки оставлены без изменений.

PowerColor AX7850 2GBD5-DHV2

• Четыре фазы, аналогичны AMD HD 7850 v2, равно как и дизайн печатной платы. Полностью копирует элементы системы питания AMD HD 7850 v2.

ASUS HD 7850-DC-1GD5

• Шесть фаз, дешевый по стоимости тип упаковки силовых транзисторов. За счет увеличения количества ASUS постаралась не навредить общему показателю мощности и если не добавить, то сохранить пиковую силу тока потребления. Используются дорогие катушки. В каждой фазе распаян дополнительный силовой транзистор, что положительно влияет на качество выходного напряжения.

• Каждая пара фаз подключена к одному двухканальному драйверу uP6282, которых насчитывается три штуки.

ASUS HD 7850-DC2-2GD5

• Четыре фазы, аналогичны AMD HD 7850 v2, равно как и дизайн печатной платы. Полностью копирует элементы системы питания референсного варианта v2.

ASUS HD 7850-DC2T-2GD5-V2

• Шесть фаз, дешевый по стоимости тип упаковки силовых транзисторов. За счет увеличения количества инженеры сохранили пиковую силу тока потребления. Применены дорогие катушки, но в каждой фазе пропал дополнительный силовой транзистор. В предыдущей версии один транзистор стоял в верхнем плече, два в нижнем.

  В компании решили, что достаточно и одного, но с учетом условий, в которых они работают, некоторые параметры для транзистора в нижнем плече должны быть значительно лучше, чем для транзистора в верхнем плече. Поэтому для улучшения характеристик ставят в нижнем плече два транзистора параллельно. Увы, в дорогой и разогнанной видеокарте этого транзистора в каждой фазе не оказалось.

• Фактически, каждая пара фаз работает с одним драйвером.

ШИМ-контроллеры управлением фаз питания графического ядра.

AMD HD 7850 v1

• Chil CHL8225G поддерживает управление пятью фазами, но на видеокарте распаяно лишь четыре из пяти возможных. В списке совместимости значится протокол связи между программой и VID-значениями напряжений, что открывает пользователю доступ к изменению напряжений графического процессора. Для разгона следует использовать утилиту TriXX. Она распознает контроллер и позволяет задействовать напряжение вплоть до 1.35 В.

AMD HD 7850 v2

• NCP5395T – 2/3/4-фазный ШИМ-контроллер. Совместим с протоколом I2C, благодаря чему с ним прекрасно работает большая часть сторонних программ. Максимально доступное напряжение зависит от экземпляра видеокарты и возможностей самих утилит. Обычно потолок ограничен 1.25-1.3 В.

Sapphire HD 7850 OC

• NCP5395T – 2/3/4-фазный ШИМ-контроллер. Совместим с протоколом I2C. Большая часть сторонних программ прекрасно работает с ним. Максимально доступное напряжение зависит от экземпляра графического ускорителя и возможностей программ. Обычно потолок ограничен 1.25-1.3 В.

MSI R7850 Power Edition OC

• Применен контроллер uP1637P, причем достоверно узнать, сколько фаз он поддерживает, невозможно. Описание мультифазных контроллеров uPI Semiconductor заканчивается числом 1633. Тем не менее, он совместим с протоколом I2C. Но в этом случае большая часть сторонних утилит его не распознает и не умеет с ним работать. Только собственная программа MSI Afterburner позволяет изменять напряжение в широком диапазоне. Максимально доступное напряжение зависит от версии программы и пока составляет 1.35 В.

HIS 7850 IceQ X Turbo X

• NCP5395T – 2/3/4-фазный ШИМ-контроллер. Совместим с протоколом I2C. Большая часть сторонних программ прекрасно работает с ним. Максимально доступное напряжение зависит от экземпляра видеокарты и возможностей ПО. Обычно потолок ограничен 1.25-1.3 В.

Gigabyte GV-R785OC-1GD

• NCP5395T – 2/3/4-фазный ШИМ-контроллер. Совместим с протоколом I2C, причем его поддержка реализована в большей части сторонних утилит. Максимально доступное напряжение зависит от экземпляра карты и возможностей самих программ. Обычно потолок ограничен 1.25-1.3 В.

XFX R7850 Core Edition

• uP1608PK – 3/4-фазный ШИМ-контроллер. Совместим с протоколом I2C. Большая часть сторонних программ прекрасно работает с ним. Максимально доступное напряжение зависит от конкретного экземпляра и возможностей ПО. Обычно потолок ограничен 1.25-1.3 В.

PowerColor AX7850 2GBD5-DHV2

• NCP5395T – 2/3/4-фазный ШИМ-контроллер. Совместим с протоколом I2C. Большая часть сторонних программ прекрасно работает с ним. Максимально доступное напряжение зависит от экземпляра видеокарты и возможностей самих утилит. Обычно потолок ограничен 1.25-1.3 В.

ASUS HD 7850-DC-1GD5

• Использован контроллер ASP1215A. Невозможно узнать достоверно, сколько фаз он поддерживает, поскольку описания на него в широком доступе нет, но он точно совместим с протоколом I2C. Большая часть сторонних программ его не распознает и не умеет с ним работать. Для разгона придется применять собственную утилиту ASUS GPU Tweak, которая позволяет изменять напряжение в широком диапазоне. Максимально доступное напряжение зависит от версии программы и пока составляет 1.3 В.

ASUS HD 7850-DC2-2GD5

• NCP5395T – 2/3/4-фазный ШИМ-контроллер. Совместим с протоколом I2C, благодаря чему обеспечивается работа многих сторонних программ. Максимально доступное напряжение зависит от экземпляра видеокарты и возможностей ПО. Обычно потолок ограничен планкой 1.3 В.

ASUS HD 7850-DC2T-2GD5-V2

• Здесь, как и в случае с ASUS HD 7850-DC-1GD5, применен тот же контроллер ASP1215A. А значит, все выводы, сделанные для него ранее, справедливы и сейчас. С единственным исключением – максимально доступное напряжение зависит от версии ПО и пока составляет 1.2 В.

Как можно видеть, на большей части видеокарт используется стандартный ШИМ-контроллер, но есть и закоренелые индивидуалисты, которым нельзя быть такими как все. Отсюда возникают определенные проблемы с разгоном. Стоит отметить, что с NCP у вас не возникнет проблем и с физической модификацией. Дело в том, что любая информация по NCP доступна, включая схемы, а APS и uP придется искать очень долго, либо прозванивать. Только я не советую лезть туда без определенных знаний.

Фазы питания памяти и PLL.

Во всех видеокартах применена раздельная схема питания памяти и PLL, поэтому не удивляйтесь, что найдете на них по два ШИМ-контроллера. Часть ускорителей настолько продвинутая, что поддерживает программное изменение напряжения!

AMD HD 7850 v1

• Для фаз питания памяти и PLL используются ШИМ-контроллеры APW7165C и AM113. Информацию о первом найти легко.

• Это простая микросхема без поддержки I2C, впрочем, второй контроллер аналогично лишен возможности управлять напряжением программно.

AMD HD 7850 v2

• Для обеих фаз установлен ШИМ-контроллер APW7165C. Каждый контроллер управляет одной фазой. Легко поддается аппаратной модификации и снятию защиты по максимальной силе тока.

Sapphire HD 7850 OC

• Для обеих фаз установлены ШИМ-контроллер APW7165C.

MSI R7850 Power Edition OC

• Питание памяти и PLL у видеокарты MSI осуществляется за счет управления ШИМ-контроллером uP1529P. В отличие от APW7165C он поддерживает программное управление напряжением, и это значимый плюс в копилку карты MSI. А раз их два, то и управлять можно обеими системами питания, что в итоге дает нам доступ к трем основным напряжениям!

HIS 7850 IceQ X Turbo X

• Для обеих фаз установлены ШИМ-контроллер APW7165C.

Gigabyte GV-R785OC-1GD

• Для обеих фаз установлены ШИМ-контроллер APW7165C.

XFX R7850 Core Edition

• Для обеих фаз установлены ШИМ-контроллер APW7165C.

PowerColor AX7850 2GBD5-DHV2

• Для обеих фаз установлены ШИМ-контроллер APW7165C.

ASUS HD 7850-DC-1GD5

• Для обеих фаз установлены ШИМ-контроллер APW7165C.

ASUS HD 7850-DC2-2GD5

• Применены элементарные ШИМ-контроллеры GS7253 (GStek Green Solution Technology co.), которые лишены поддержки протокола I2C. Как следствие, они не поддерживают никаких рычагов управления напряжениями и так же, как и APW, работают на частоте 300 кГц, то есть никаких видимых ухудшений нет. Данные по КПД можно найти на сайтах производителей.

ASUS HD 7850-DC2T-2GD5-V2

• Для обеих фаз установлены ШИМ-контроллер APW7165C.

Итак, места с первого по шестое заняли видеокарты с эталонным дизайном. Неплохо смотрится вариант MSI, в его случае основная претензия будет к не сильно распространенному ШИМ-контроллеру питания фаз GPU, поэтому только седьмое место.

На восьмом месте разместилась видеокарта Gigabyte с замененными катушками, которым свойственно попискивать. Девятое я отдам ASUS HD 7850-DC-1GD5, с полноценной шестифазной системой питания, но у которой из-за едва распространенного ШИМ-контроллера возникают трудности с разгоном. Десятое место остается за видеокартой ASUS HD 7850-DC2T-2GD5-V2 с отсутствующим транзистором в нижнем плече каждой фазы. В аутсайдерах – трехфазная система питания XFX.

Микросхемы памяти

В эталонных версиях выбор памяти сделан в пользу продукции Hynix. Память набрана восемью микросхемами и в зависимости от версии (1 или 2 Гбайта) обладает разной плотностью.

Они промаркированы как H5GQ1H24BFR и рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 256 бит.

Три участника из одиннадцати оборудованы микросхемами памяти производства Elpida. По своим техническим характеристикам они идентичны Hynix.

За время пребывания графических решений на рынке производители часто меняют поставщика памяти в зависимости от контрактных цен, поэтому не удивляйтесь, что в магазине вы случайно приобретете, скажем, MSI, а память там будет Elpida.

Частоты видеокарт

Штатные частоты отдельных участников завышены относительно рекомендованных 860 МГц для графического ядра и 1200 МГц для памяти.

Система охлаждения

У каждого производителя есть свой взгляд на наиболее эффективную, дешевую и легкую к производству систему охлаждения. Снимать с видеокарт конструкцию СО и проводить тест на отдельной системе большого смысла нет. Лучшая система та, что максимально адаптирована к настройкам напряжения, правильно разведена, с оптимальным подбором вентиляторов.

Раз уж речь зашла о вентиляторах, то необходимо сказать, что ни один производитель не ставит качественные модели в системы охлаждения, хотя бы из тех, стоимость которых выше 500 рублей в розницу за одну штуку. Поэтому не удивляйтесь, если спустя год интенсивной работы видеокарты появится дополнительный шум или вентилятор вовсе выйдет из строя.

Тестовый стенд

• Материнская плата: MSI Z77A-GD65 (Intel Z77, LGA 1155);
• Процессор: Intel Core i7-3770К 4700 МГц (100 МГц х 47, 1.35 В) или 1600 МГц во время замера шумности системы охлаждения;
• Система охлаждения: система водяного охлаждения;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Оперативная память: Corsair DDR3 1600 МГц, 4 модуля x 4 Гбайта, (7-8-7-20-1T, 1.65 В);
• Жесткий диск: Crucial M4 (CT128M4SSD2), 128 Гбайт;
• Блок питания: Enermax REVOMAX 1250 Ватт;
• Аудиокарта: ASUS Xonar HDAV 1.3;
• Операционная система: Microsoft Windows 7 x64 SP1;
• Версия драйверов AMD: Catalyst 12.11 плюс последняя версия CAP.

Перечень используемых контрольно-измерительных приборов и инструментов

• Шумомер: Center 320;
• Мультиметр: Fluke 289;
• Тарификатор электроэнергии: E305EMG;
• Микрофон: Philips SBC ME570.

Инструментарий и методика тестирования

Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.

Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.

Звуко- и видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.

Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Furmark. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.

Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Либо крепились непосредственно на силовые транзисторы в нескольких точках.

Исследование потенциала системы охлаждения

Пояснения к графикам:

• Красная линия – максимальная температура.
• Синяя - в режиме простоя.
• Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
• Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.

В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (для видеокарт NVIDIA от 35%) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.

Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

Температура графического ядра и системы питания.

Чтобы рассмотреть все результаты, кликните по схеме выше.

Видеозапись системы охлаждения

AMD HD 7850 v1

Заводские калибровки вентилятора AMD Radeon HD 7850 v1 вряд ли можно назвать идеальными. Нет, в AMD постарались максимально обеззвучить видеокарту, но получилось, мягко говоря, не очень. Проблема кроется в конструкции радиатора, кожуха и вентилятора. Система очень голосиста на любых оборотах, что у вентилятора, что у задней стенки. Воздух, проходя через ребра и решетку, не то, что воет, он кричит! Шум просто неописуем и хорошо слышен при просмотре видеофайла.

Зато в плане температурных показателей калибровку можно счесть в целом удачной. 73 градуса по Цельсию в нагрузке неплохой результат, система питания нагревается до 66°C, что тоже приемлемо. Будь между Dr.MOS микросхемами и радиатором памяти термопрокладки, температура была бы еще ниже.

AMD HD 7850 v2

Второй вариант охлаждения AMD HD 7850 немного изменил впечатление, но уязвимые места есть и у него. До 1400 об/мин вентилятор практически бесшумен, а дальше громкость линейно возрастает вплоть до 43 дБА, что составляет 2850 об/мин. Алгоритм немного резок и позволяет достигать больших оборотов, но деваться некуда, иначе температура приблизится к отметке в 90°C, что чревато перегревом системы питания, охлаждаемой набегающим воздухом.

Sapphire HD 7850 OC

Заводские калибровки вентиляторов Sapphire HD 7850 OC можно назвать идеальными. В компании постарались максимально снизить температуру не в ущерб акустическому комфорту. В режиме простоя видеокарта становится бесшумной, хотя в 3D обороты вентиляторов, на мой взгляд, несколько высоковаты. Достаточно было остановиться на 1500-1700 об/мин и 27-28.5 дБА. Даже на минимальных оборотах система охлаждения в силах обуздать тепловыделение графического ядра и системы питания.

Но, в принципе, сам пользователь вправе адаптировать настройки алгоритмов охлаждения под свои нужды, чего я ему и желаю. Потенциал у системы охлаждения большой, а температуры низкие.

MSI R7850 Power Edition OC

Заводские калибровки вентиляторов MSI R7850 Power Edition OC далеки от идеальных. Нижний порог выбран удачно, но под нагрузкой слушать вой пары вентиляторов на 2300 об/мин неприятно. При этом температуры GPU и мосфетов находятся далеко от критических значений.

Для меня так и осталось загадкой, в чем заключается смысл высоких оборотов при таких показателях. Будь алгоритм автоуправления поумнее, он остановился бы на отметке 1700-2000 об/мин, что привело бы к снижению уровня шума с 43.5 дБА до 35-37 дБА.

HIS 7850 IceQ X Turbo X

В HIS не стали гнаться за лучшими результатами среди конкурентов, а разумно подошли к выбору рабочих оборотов. Хотя в условиях нашего тестирования вентилятор реально можно было зафиксировать на минимальных 20%, и на этом остановиться. В таком положении ни графическое ядро, ни система питания не перегреваются. Инженеры выбрали диапазон от 25% до 45%. К сожалению, в системе охлаждения вентилятор трудится без тахометра и узнать точные обороты невозможно.

Gigabyte GV-R785OC-1GD

Заводские калибровки вентиляторов Gigabyte GV-R785OC-1GD можно было бы назвать близкими к идеальным, если бы не несколько «но». Характеристики примененных моделей хорошо подобраны к конструкции радиатора, но зачем в простое использовать аж 40% от начальной скорости, для чего? Смотрим на график и убеждаемся, что и на 20% видеокарта хорошо охлаждается. Фактически вся настройка алгоритмов сводится к одному числу – 55°C. На этой отметке и пытается удержаться температура, постепенно прибавляя обороты вентиляторов.

На практике вы можете самостоятельно существенно улучшить акустические характеристики охлаждения. Для этого надо понизить обороты в 2D до 20%, а для 3D используйте 30%. В итоге выйдет следующий результат: вместо 40%, 24°C и 31.6 дБА получим 20%, 26°C и 24 дБА! Разница колоссальная, видеокарта превращается в такую тихоню, что с метра невозможно понять, работает она или нет. Под нагрузкой изменения не меньше: с 44%, 55°C и 32.6 дБА до 30%, 60°C и 27.3 дБА. К сожалению, в системе охлаждения вентилятор трудится без тахометра, поэтому узнать точные обороты невозможно.

XFX R7850 Core Edition

Заводские калибровки вентилятора XFX R7850 Core Edition можно назвать близкими к идеальным. В компании разумно решили в простое ограничиться минимальными оборотами, тем самым сделав видеокарту очень тихой. Но поскольку сама система охлаждения явно не из числа передовых разработок, то под нагрузкой обороты сильно увеличиваются. Возможно, надо было уменьшить потолок оборотов, остановившись на температуре в 77-81°C, но тогда система питания нагревается под 90°C.

PowerColor AX7850 2GBD5-DHV2

Заводские калибровки вентилятора PowerColor AX7850 2GBD5-DHV2 можно назвать близкими к идеальным. Для полной гармонии с уровнем шума не хватило совсем чуть-чуть. Остановился бы вентилятор на отметке в 1500 об/мин, и случилось бы чудо. А так, если посмотреть на систему питания, работающую без радиатора, станет понятно, почему выбрана большая частота оборотов крыльчатки.

Зато в простое сделан правильный выбор, всего 20% и 1150 об/мин. Хотя и эти результаты могли бы быть лучше, если принять во внимание посторонний звук от вентилятора, которого быть не должно!

ASUS HD 7850-DC-1GD5

Заводские калибровки вентилятора ASUS HD 7850-DC-1GD5 подобраны неплохо. Для полной победы над шумом не хватило совсем чуть-чуть, еще немного и на 1500 об/мин уровень шума остался бы за пределами зоны 30 дБА. Но в результате нагрева VRM пришлось пожертвовать тишиной.

Очевидно, что большее количество фаз питания не всегда положительно сказывается на характеристиках видеокарты. Да, питание работает с большим запасом, но при этом приходится бороться с растущим тепловыделением. В ASUS стали заложниками собственной системы охлаждения.

ASUS HD 7850-DC2-2GD5

Заводские калибровки вентиляторов ASUS HD 7850-DC2-2GD5 выбраны оптимально. Карта в простое немного тарахтит, но не назойливо. По мере прогрева обороты повышаются до 2200 об/мин, что является нормой для такого вида охлаждения.

Но если взглянуть на ситуацию, учитывая нагрев силовой части, то возникает желание немного усмирить видеокарту. Несмотря на то, что силовая часть лишена радиатора, она едва ли может считаться самой горячей точкой. А для полной идиллии можно было ограничиться отметкой в 1500 об/мин.

ASUS HD 7850-DC2T-2GD5-V2

Заводские калибровки вентиляторов ASUS HD 7850-DC2T-2GD5-V2 настроены на создание полной идиллии вокруг видеокарты. Они стартуют с отметки 950-975 об/мин, но после прогрева ускорителя минимальные обороты поднимаются в простое до 1050 об/мин. И в дальнейшем их скорость совсем не увеличивается. Говоря иначе, вы не почувствуете разницу в шуме между простоем и нагрузкой. Оптимистичное решение, ну а что же температурные значения?

Формально температура GPU не поднимается выше 71°C, что является нормальным результатом, но система питания, лишенная радиаторов, чувствует себя не лучшим образом. В момент прогрева температура достигает 87°C на открытом стенде, что будет в закрытом корпусе, думаю, объяснять вам не нужно..

Сводный анализ производительности систем охлаждения

Без нагрузки.

• AMD Radeon HD 7850 v1 – 20%, 1050 об/мин, 34°C, 34 дБА, VRM 43°C;
• AMD Radeon HD 7850 v2 – 20%, 1100 об/мин, 34°C, 26.2 дБА, VRM 45°C;
• Sapphire HD 7850 OC – 20%, 1150 об/мин, 28°C, 26.2 дБА, VRM 37°C;
• HIS 7850 IceQ X Turbo X - 25%, xxxx об/мин, 41°C, 25.6 дБА, VRM 45°C;
• Gigabyte GV-R785OC-1GD – 40%, хххх об/мин, 24°C, 31.6 дБА, VRM 30°C;
• XFX R7850 Core Edition – 20%, 1000 об/мин, 30°C, 26.0 дБА, VRM 38°C;
• PowerColor AX7850 2GBD5-DHV2 - 20%, 1150 об/мин, 36°C, 29.0 дБА, VRM 43°C;
• ASUS HD 7850-DC2-2GD5 - 20%, 1200 об/мин, 27°C, 27.5 дБА, VRM 48°C;
• ASUS HD 7850-DC2-2GD5 - 20%, 1200 об/мин, 27°C, 27.7 дБА, VRM 39°C;
• ASUS HD 7850-DC2T-2GD5-V2 – 10%, 1050 об/мин, 30°C, 27.2 дБА, VRM 44°C.

Под нагрузкой.

• AMD Radeon HD 7850 v1 – 33%, 1900 об/мин, 74°C, 47 дБА, VRM 66°C;
• AMD Radeon HD 7850 v2 – 60%, 2850 об/мин, 79°C, 43 дБА, VRM 75°C;
• Sapphire HD 7850 OC – 40%, 2300 об/мин, 63°C, 35.5 дБА, VRM 55°C;
• HIS 7850 IceQ X Turbo X - 45%, xxxx об/мин, 60°C, 42.0 дБА, VRM 58°C;
• Gigabyte GV-R785OC-1GD – 43%, xxxx об/мин, 55°C, 32.6 дБА, VRM 54°C;
• XFX R7850 Core Edition – 70%, 3000 об/мин, 69°C, 42.3 дБА, VRM 72°C;
• PowerColor AX7850 2GBD5-DHV2 – 40%, 1900 об/мин, 69°C, 35.3 дБА, VRM 75°C;
• ASUS HD 7850-DC2-2GD5 - 35%, 1700 об/мин, 66°C, 34.2 дБА, VRM 63°C;
• ASUS HD 7850-DC2-2GD5 - 38%, 2200 об/мин, 62°C, 37.7 дБА, VRM 60°C;
• ASUS HD 7850-DC2T-2GD5-V2 - 25%, 1050 об/мин, 71°C, 27.2 дБА, VRM 87°C.

Соотношение температуры GPU в 2D и шумности.

Среди всех участников наиболее тихая система охлаждения у Sapphire. Далее по очереди следуют системы MSI и HIS. На четвертом месте с минимальным отрывом от AMD HD 7850 v2 идет охлаждение XFX. Шумнее видеокарты эталонного дизайна оказались все три представителя ASUS. Совсем близко от них расположились результаты видеокарты PowerColor. Модель Gigabyte из-за просчетов с минимальными оборотами вышла на предпоследнее место, а аутсайдером стала AMD HD 7850 v1.

Соотношение температуры GPU в 3D и шумности.

Ситуация резко изменилась. Теперь будет учитываться не только уровень шума, но и минимальная температура графического ядра и системы питания.

Зависимость температуры графического ядра от оборотов вентилятора/ов.

Зависимость температуры силовой части видеокарты от оборотов вентилятора/ов.

Уровень шума

Послушать систему охлаждения и сравнить различные СО между собой можно, воспользовавшись приведенными в таблице ссылками.

Стоит отметить, что для сравнения величин шума уместнее обращать внимание на численные значения в дБА. Данное тестирование подразумевает относительное сравнение характера шума. Для правильного сопоставления выставите громкость вашей акустики на один уровень, на котором и следует слушать все аудиозаписи.

Разгон

Разгон дело тонкое и часто зависит от степени удачности графического ядра. Но в данном случае будут учитываться именно вторичные факторы. Их можно охарактеризовать как «приспособленность к разгону». В их число входят:

• Ограничения по максимальным частотам и пределу энергопотребления, заложенные в BIOS видеокарты.
• Приемлемые температуры графического ядра и системы питания в автоматическом режиме управления вентиляторами.
• Совместимость с утилитами разгона.

Потенциал графического ядра в зависимости от подаваемого на него напряжения.

• AMD Radeon HD 7850 v1 – 1.153-1.328 В, 860-1250 МГц.
• AMD Radeon HD 7850 v2 – 1.239-1.242 В, 860-1200 МГц.
• MSI R7850 Power Edition OC – 1.069-1.289 В, 950-1325 МГц.
• Sapphire HD 7850 OC – 1.206-1.223 В, 920-1225 МГц.
• HIS 7850 IceQ X Turbo X – 1.082-1.230 В, 1000-1275 МГц.
• GIGABYTE GV-R785OC-1GD – 1.177-1.192 В, 900-1275 МГц.
• XFX R7850 Core Edition – 1.173-1.237 В, 860-1300 МГц.
• PowerColor AX7850 2GBD5-DHV2 – 1.141-1.228 В, 860-1300 МГц.
• ASUS HD 7850-DC-1GD5 – 1.187-1.275 В, 860-1225 МГц.
• ASUS HD 7850-DC2-2GD5 – 1.151-1.314 В, 860-1350 МГц.
• ASUS HD 7850-DC2T-2GD5-V2 – 1.122-1.186 В, 1000-1225 МГц.

Любая из моделей семейства HD 7850/ HD 7870 характеризуется одним важным ограничением. На них невозможно одновременно разогнать до высоких частот и память, и графическое ядро. Вам остается только выбирать: либо частота 1100-1200 МГц для GPU, либо память 1400-1500 МГц. Гораздо выгоднее разгонять первое, поскольку прирост производительности на 50 МГц частоты ядра выше, чем на 50 МГц памяти. В итоге формулировка в виде 1100-1200 МГц для GPU и 1300-1400 МГц для памяти выглядит стандартным результатом для Radeon HD 7850.

Наибольший запас продемонстрировала видеокарта ASUS, основанная на эталонном дизайне. Максимально близко к ней расположилась модель MSI. Как всегда, чем ближе к оригиналу, тем выше шанс беспроблемно разогнать графическое ядро. Но если результат ASUS можно назвать случайностью, то ускорители MSI действительно часто покоряют высокие частоты. Определенную роль сыграл и тот факт, что в случае с MSI можно было выставить высокое напряжение.

Энергопотребление в зависимости от разгона.

Несложно заметить, что максимальное энергопотребление Radeon HD 7850 доходит до ~220-250 Вт (для тестовой системы в целом, сама система в тесте потребляет 90-100 Вт). Это практически потолок TDP карт. И этим числом ограничен разгон с учетом должного охлаждения. Для больших частот придется делать аппаратный вольтмод и снимать защиту по силе тока.

Сам по себе разгон Radeon достаточно необычен. Энергопотребление мало зависит от частоты GPU, равно как и его нагрев. Видеокарта как будто заранее резервирует некий объем и во время разгона полностью его использует. Как только кончается запас, приходится оперировать ползунком вольтмода, но и здесь не всегда ждет успех. Некоторые карты работают на пределе своих возможностей, и изменение напряжения лишь усугубляет ситуацию.

И только MSI каким-то хитрым методом отключила защиту по максимальному TDP.

Температура графического ядра в зависимости от разгона.

Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu.

Температура VRM в зависимости от частоты GPU.

Важная часть любой видеокарты - силовая часть. Если не следить за ее температурой, то срок службы продукта сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов.

По итогам разгона была составлена следующая таблица.

Результаты разгона

AMD HD 7850 v1

AMD HD 7850 v2

Sapphire HD 7850 OC

MSI R7850 Power Edition OC

HIS 7850 IceQ X Turbo X

Gigabyte GV-R785OC-1GD

XFX R7850 Core Edition

PowerColor AX7850 2GBD5-DHV2

ASUS HD 7850-DC-1GD5

ASUS HD 7850-DC2-2GD5

ASUS HD 7850-DC2T-2GD5-V2

Подведение итогов

Заключение

По итогам подсчетов первое и второе места делят видеокарты HIS 7850 IceQ X Turbo X и Sapphire HD 7850 OC. Рассмотрим их слабые и сильные стороны.

HIS 7850 IceQ X Turbo X. Стандартный набор видеовыходов, на то он и стандартный. Но даже в таком виде он удовлетворит большинство потребителей. Правда, вместо почти ненужных mini DP лучше оснастить графический ускоритель вторым DVI. В компании и не подумали отходить от эталонного дизайна печатной платы и это похвально. Пользователь с легкостью может использовать любую утилиту для разгона, поднимая напряжения и частоты графического ядра и памяти. Кстати, уже с завода HIS балует нас высокими частотами, что прибавляет ей определенной привлекательности в глазах отдельных пользователей.

Видеокарта показала низкий уровень шума в простое, что не может не порадовать привередливых покупателей. Под нагрузкой не стоит беспокоиться за температуру графического ядра и системы питания, с этим у нее все в порядке. Удручает только тот шум, что возникает при запуске 3D приложений. Инженерам стоит взглянуть на проблему и привести в равновесие баланс шума и температур, ведь потенциал у примененной СО есть. А средний уровень разгона (да пусть не 1.3 ГГц, но близко) – 1.275 ГГц, лишь укрепил позиции карты. Постоянно занимая высокие позиции в первой пятерке общего зачета, ей удалось подняться на первые места рейтинга.

Sapphire HD 7850 OC. Полностью эталонный дизайн печатный платы позволяет пользователю не задумываться о привязке к конкретной утилите для разгона. Но и дополнительного порта DVI на ней не встретишь. Не беда, у модели полно других достоинств. Она манит своей бесшумностью в состоянии покоя. Это то состояние, в котором мы проводим не менее 70% времени за компьютером. А раз ее не слышно, то рано или поздно вы задумаетесь о дальнейшей модификации остальных систем охлаждения в своем компьютере. Хороший повод сделать жизнь прекрасной и умиротворенной.

Я не шучу, именно с Sapphire вы забудете о том, что у вас в системе есть видеокарта. К сожалению, под нагрузкой заложенный в BIOS алгоритм позволяет вентиляторам раскрутиться достаточно быстро и превратить Sapphire в обыкновенную HD 7850. Что же случилось? 2300 об/мин слишком много для такого тепловыделения, а по графику видно, что потенциал есть и большой. Таким образом, сами инженеры не позволили Sapphire стать малошумной и в 3D. Может быть, слабый разгон и снизил общий рейтинг, но помимо него я припомнил компании утилиту, не способную менять напряжение даже на собственной карте.

На третьем месте расположилась видеокарта Gigabyte GV-R785OC-1GD. По непонятным мне причинам в компании заменили одни важные детали в дизайне, установив пищащие дроссели. А также полностью забыли о существовании такого режима, где графический ускоритель работает без нагрузки. Именно в простое модель Gigabyte серьезно подпортила себе позиции. Ляп инженеров, если и он, то очень существенный. А ведь по остальным критериям ее позиции очень сильны. Неплохо разгоняется и почти не нагревается.

Самое забавное то, что потенциал у системы охлаждения высокий. Так, если в 3D он один из самых эффективных, то почему в простое допущена ошибка настройки? Конечно, мы и сами с усами, поправим в любой программе. А как обстоят дела с фирменной утилитой? Gigabyte не новичок в этом деле. Прекрасный дизайн оболочки, хорошая информативность, убранная возможность регулировки напряжения… Да еще и максимальная частота равна той, что задана драйверами. Тогда какой смысл от такой утилиты? Но одна из самых сильных сторон решения Gigabyte – это режим 3D, где вентиляторы почти не прибавляют скорости, а температура едва поднимается. Посмотрите на графики, весь диапазон работы вентиляторов можно сдвинуть к 20-30%, полностью преобразив работу видеокарты.

На четвертое место вскарабкалась ASUS HD 7850-DC2-2GD5. От классической AMD HD 7850 v2 ее отличает собственная система охлаждения ASUS. Но если по порядку… Из-за нее длина модели существенно увеличилась, но пусть это не приводит вас в замешательство. В компании предусмотрели дальнейшее развитие ситуации и приложили в комплекте замечательный хвост-переходник. А эталонный дизайн печатной платы позволяет нам воспользоваться любой утилитой или даже фирменной ASUS GPU Tweak. Про откровенные ляпы уже упоминалось. Но не беда, руки-то у нас развязаны. А чего стоит шутка инженеров компании, установивших частоты в 870 МГц для графического ядра и 1210 МГц для памяти. Шутка ради шутки. 10 МГц – весомый аргумент при выборе видеокарты

.

Пусть она и лишена радиатора системы питания, но к охлаждению основных частей претензий нет. При этом результаты шума относительно средние и это дает видеокарте возможность вырваться вперед. Второе важное достоинство – это разгон. Единственная протестированная карта, которая достигла 1.35 ГГц на штатном охлаждении без моего вмешательства. Такой результат достоин уважения. В итоге средние показатели по всем дисциплинам в сочетании с хорошей приспособленностью к разгону позволили занять высокое место.

Пятое место я отдам MSI R7850 Power Edition OC. Компания MSI давно заслужила лестные отзывы по части разгона. Линейка Power Edition – это максимум видеокарты за адекватные деньги. Так, в данном случае в компании наделили свой продукт всеми свойствами, заточенными под разгон: усиленным питанием, тремя регулировками напряжений, отдельной пластиной-радиатором. Но позабыла о главном – низкие температуры и высокий разгон только половина успеха. Вот скажите, будь перед вами выбор, «пылесос» с частотой 1325 МГц или шелест листьев на частоте 1200 МГц, в чью пользу он бы склонился? Ответ, думаю, очевиден.

Четко определив цель – двигаться в сторону максимальной адаптации видеокарты к разгону, в MSI упустили несколько важных моментов, таких как уровень шума и температуры. Нет, есть в ней и положительные стороны. Высокие штатные частоты, тихая работа в 2D. Но со времени анонса системы охлаждения Twin Frozr прошло уже несколько лет, а вентиляторы как гудели, так и гудят. Пора бы им найти хорошую замену. В целом, гармонию портит устаревшая система охлаждения, и если позабыть о «лице» фирмы и заменить на что-то похожее, как у Gigabyte, то получится идеальный вариант.

Шестое и седьмое места делят видеокарты ASUS HD 7850-DC-1GD5 и ASUS HD 7850-DC2T-2GD5-V2. Обе модели снабжены расширенным набором видеопортов (плюс один DVI), обе часто показывают схожие результаты в дисциплинах. И в том, и в другом случае применен малораспространенный ШИМ-контроллер. Но если первый ускоритель готов похвастаться полноценной системой питания, то второй вдруг лишился одной ее части. Я бы счел это небольшим недостатком, если бы не цена, установленная на всю продукцию ASUS. К тому же утилита GPU Tweak, которая все еще находится в состоянии становления, не лишена недостатков.

Но, с другой стороны, частоты ASUS HD 7850-DC2T-2GD5-V2 сразу из коробки заявляют о превосходстве над соперниками. А ее уровень шума в 3D приложениях самый низкий среди всех участников. У ASUS HD 7850-DC-1GD5 другие достоинства. Ее система охлаждения вторая по тишине и температурам, после ASUS HD 7850-DC2T-2GD5-V2, причем система питания накрыта радиатором. В целом оба продукта схожи, ведь недаром применен общий дизайн, схожие получились и характеристики. Тогда зачем платить больше, если за меньшие деньги вы получите практически то же самое?

На восьмом месте стоит XFX R7850 Core Edition. Она лишилась двух портов mini DP, а взамен получила один DisplayPort. Внезапно для меня самого, видеокарта в простое оказалась относительно бесшумна, да и сам разгон не подкачал. Причиной тому стал референсный дизайн, но без одной фазы питания. Казалось бы, меньшая энерговооруженность должна сказаться на максимальной частоте, но нет.

На итоговом месте сказались рекомендуемые частоты, посредственный уровень шума в нагрузке и высокие температуры. Но если посмотреть внимательно, то можно отыскать и положительные моменты. Инженеры XFX все же наполовину выполнили одно дело, приведя частоты вращения крыльчатки вентилятора к минимальной в простое. И добились среднего результата на фоне конкурентов. Другими словами, при работе за компьютером видеокарта XFX не будет докучать вас излишним шумом. А как дело дойдет до игровых приложений, то вам придется готовиться к назойливому шуму и повышенным температурам.

Последнее место среди видеокарт от компаний, а не от самой AMD, заняла PowerColor AX7850 2GBD5-DHV2. Частично ее результаты испорчены щелкающим вентилятором. Он не позволил карте показать достойные результаты в категориях сравнения систем охлаждения. Даже на графике заметно, что уровень шума едва меняется на протяжении 1100-1300 об/мин. Это говорит нам о том, что на естественный фон работы вентилятора воздействует третья сила. Ведь сами настройки достаточно хороши. Впрочем, судите сами. В простое выбраны минимальные обороты, а под нагрузкой уже 1900 об/мин. Да и значение 1900 об/мин все-таки несколько высоко. Но причиной такого выбора послужил нагрев системы питания.

Несколько подпортило впечатление отсутствие радиатора на системе питания, но не беда, ведь разгону это не мешает. Похвально, что PowerColor не стала экспериментировать с дизайном и выбрала эталонный вариант, который открывает широкие возможности по настройке видеокарты. Она неплохо показала себя в тестах на разгон и максимальный шум под нагрузкой. Дополнительное преимущество PowerColor получает после того, как вы посмотрите на ее цену.

И как всегда, на последних местах оказываются эталонные версии HD 7850 самой AMD. Иногда я задумываюсь об этом, и на ум приходит только одно объяснение. Возможно, в компании специально делают шумные и греющиеся видеокарты, дабы оставить широкие возможности для создания оригинальных ускорителей своим партнерам.

Выражаем благодарность за помощь в подготовке материала:

• Компании Регард за предоставленные на тестирование видеокарты Radeon HD 7850.
• А также лично donnerjack.
