Минуло уже достаточно времени с момента анонса новой платформы AMD – Trinity aka Socket FM2. Однако основополагающая продукция в виде материнских плат только сейчас наводнила рынок. Для поддержки данной платформы компания AMD представила несколько наборов системной логики. Это уже знакомые нам FCH A55 и A75, а также флагман в лице нового A85. Именно последнему выпала роль лидера в противостоянии с конкурентами, а все благодаря поддержке CrossFire и целых восьми портов SATA 6 Гбит/с. Чем не аналог Intel Z77?
Нет поддержки SLI? Энтузиасты легко обходят это ограничение. Тем более что одним из преимуществ Trinity на данный момент являются процессоры, которые остаются недосягаемыми по производительности интегрированной графики. Подождите. Какая интегрированная графика у энтузиастов с двумя картами класса AMD Radeon 7970? Прокачает ли этот процессор хоть одну из них? Ведь именно с вычислительной мощностью не все так гладко. Но на практике выясняется, что основную роль играют конкретные приложения, драйвера и оптимизации.
В свете всех этих разногласий интересно посмотреть на продукт, представленный стратегическим партнером AMD – компанией Sapphire. Рынок часто диктует свои правила, поэтому компании сотрудничают со всеми крупными производителями. Так, например, в лаборатории уже тестировались материнские платы Sapphire, предназначенные для процессоров Intel. Теперь производитель представляет флагмана для новой платформы AMD Socket FM2 – Sapphire PURE Platinum A85XT.
Нет-нет. Перед нами не рядовой продукт класса «ширпотреб». Об этом буквально кричит сама упаковка.
Это тот самый случай, когда лучше один раз увидеть.
Коробка средних размеров, выполненная очень стильно. Обмануться невозможно – это флагман. Все блестит в серебристых тонах. Самое основное – зеркальный фон с черными элементами, который создает иллюзию роскоши и исключительности устройства. Самый простой пример – два автомобиля. Оба серийные в базовой поставке, но один из них зеркально-серебряный, а второй ярко-желтый. И хотя оба красивы по-своему, понимаешь, что первый не совсем массового производства, над ним потрудились и нанесли специальное покрытие. Поскольку у нас принято встречать по одежке, то на фоне конкурентов внешний вид немного ошеломляет.
Самое главное, что все выполнено неброско. Нет пропагандирующих эмблем и логотипов. Оформление строгое и в то же время аккуратное и симпатичное.
На обратной стороне коробки не хватает разве что спецификации. В остальном есть фотографии как самой платы, так и разъемов задней панели. Приводятся эмблемы поддерживаемых моделей процессоров, а также краткое описание фирменных технологий. Внутри упаковки прячется черная картонная коробка.
После ее открытия в первую очередь обнаруживается комплект поставки. Это аксессуары и информационные носители. Под ними находится сама материнская плата в антистатическом пакете.
Ниже представлен перечень информационного сопровождения.
Теперь посмотрим на разнообразие аксессуаров.
С одной стороны, излишеств нет, с другой – есть все самое необходимое для эксплуатации. Ну а мостики CrossFire обычно поставляются непосредственно с видеоадаптерами.
Материнская плата Sapphire PURE Platinum A85XT соответствует стандарту ATX. Ее габариты составляют 305 х 244 мм.
Здесь используется темно-коричневая печатная плата, а также черные, синие и красные разъемы. Смотрится все вполне заурядно. Ведь ничего не мешало производителю применить печатную плату, например, белого цвета. Ну да из песни слов не выкинешь, и перед нами появилась очередная плата премиум-сегмента с видом обычной модели. К примеру, компания ASRock, наоборот, старается перейти на высший ценовой уровень путем установки позолоченных конденсаторов и других элементов. А здесь платиной и не пахнет. Ее не слышно и не видно.
Что ни говори, а оформление – важная составляющая любого решения. Поэтому здесь можно вспомнить ASUS, которая постоянно придумывает новые дизайны радиаторов для своих плат, одновременно придерживаясь канонов в оформлении.
Здесь же перед нами только поиски собственного пути. Нет единой концепции всех продуктов. Так, например, красные разъемы смотрятся инородными элементами и никак гармонически не вписываются.
Теперь представьте себе белую печатную плату, черные (серые) и белые разъемы, темные радиаторы. Бомба. Свой собственный стиль. И даже если не будет очередей в магазинах за этой платой, то узнаваемость и раскрутка бренда гарантирована. А так в компании с другими устройствами она просто теряется на их фоне.
Ладно, в конце концов, цвет текстолита не влияет на скоростные характеристики, стабильность и надежность. Есть чем похвастать на этих поприщах? И да, и нет. Прежде всего, питание на плату подается через основной 24-х и дополнительный 8-ми контактные разъемы ATX, что само по себе не ново.
Традиционны и четыре слота под память типа DDR3.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) МГц со штатным напряжением 1.5 В. Причем декларируется только 1866 МГц, хотя в BIOS доступен делитель для 2133 МГц. Максимально допустимый объем составляет 32 Гбайта, что легко достигается установкой четырех модулей по 8 Гбайт. Уже сейчас такой объем выглядит выигрышно, благодаря снижению цен на память. Практическое применение можно найти для создания RAM диска под файл подкачки (звучит странно, но некоторые ОС только так и работают) или рабочей станции с некоторым количеством виртуальных машин. Для игр же важнее видеопамять, куда постоянно подгружаются текстуры.

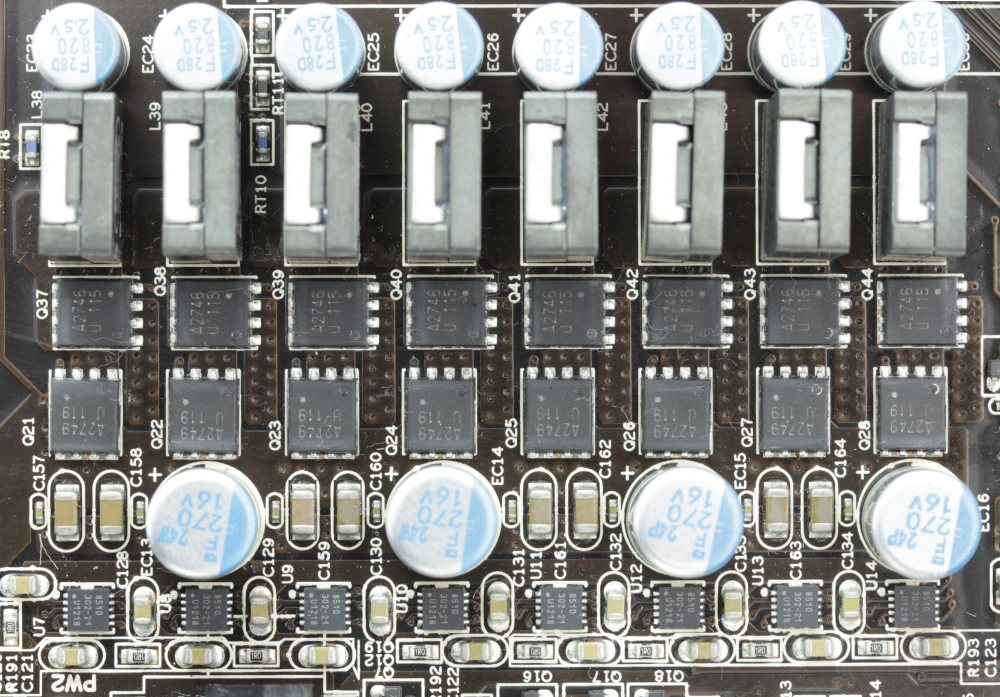

Для питания процессора выделено целых восемь фаз.
За управление ими отвечает ШИМ контроллер International Rectifier IR3567A.

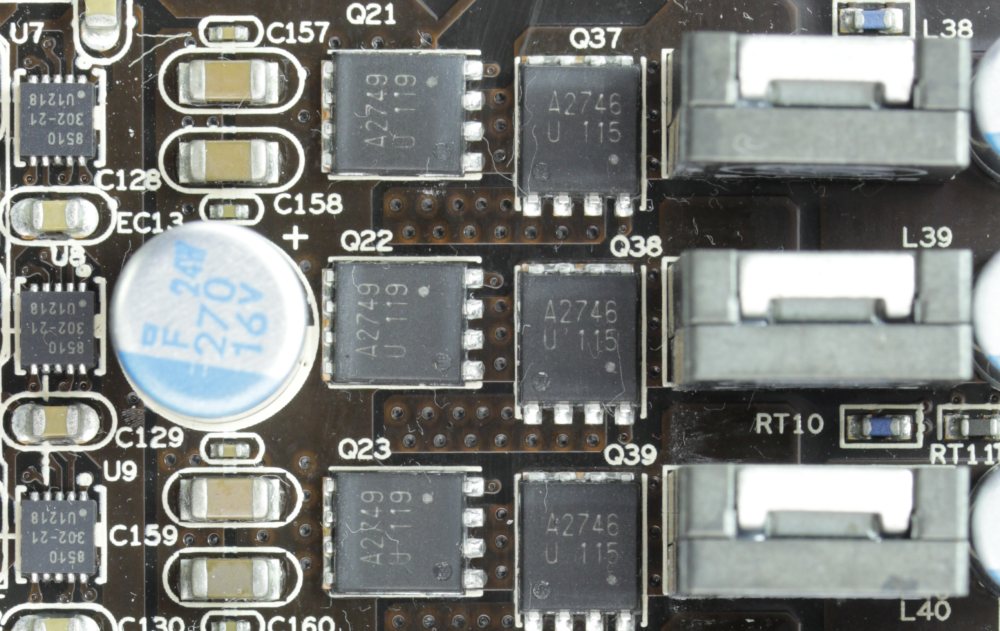

Используются драйверы CHiL 8510 и транзисторы с маркировкой A2749 и A2746. Интересно смотрятся катушки индуктивности, которые компактно расположены рядом.

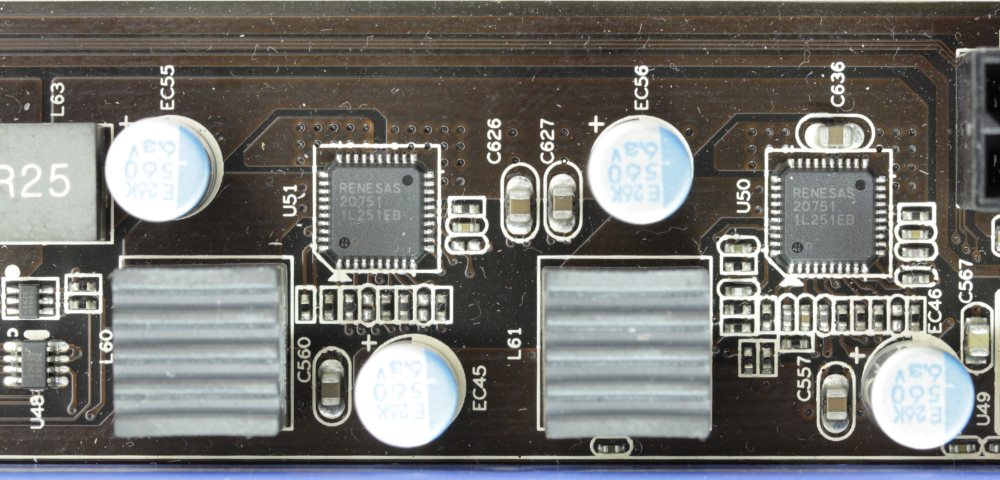

Память питают две фазы, в состав которых входят транзисторные сборки Renesas 20751.
Сверху, по краю платы, в области защелок памяти находятся маленькие площадки для замера напряжения на компонентах системы.

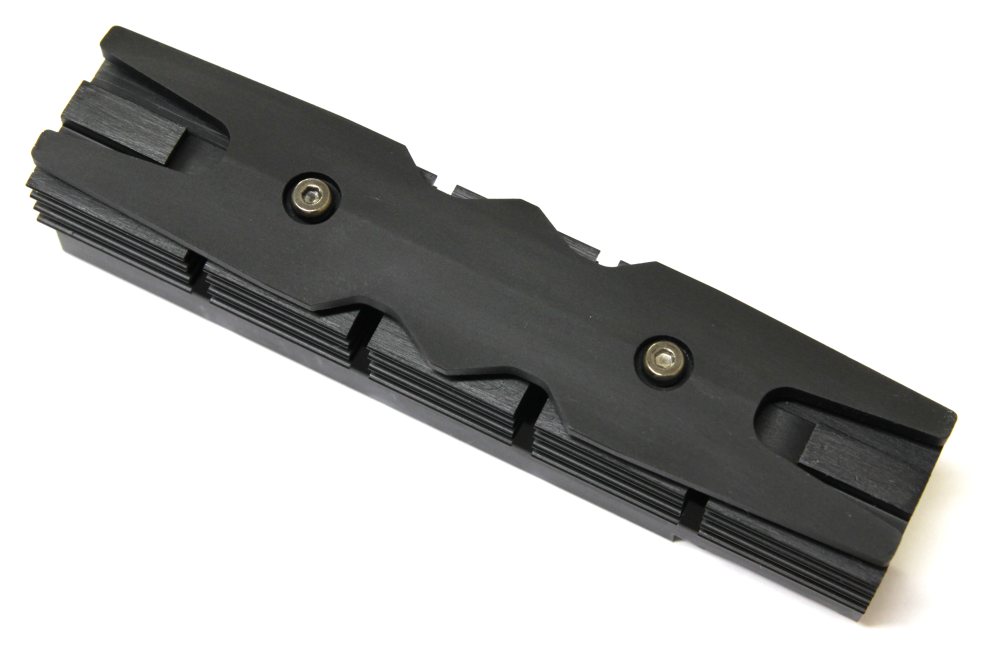

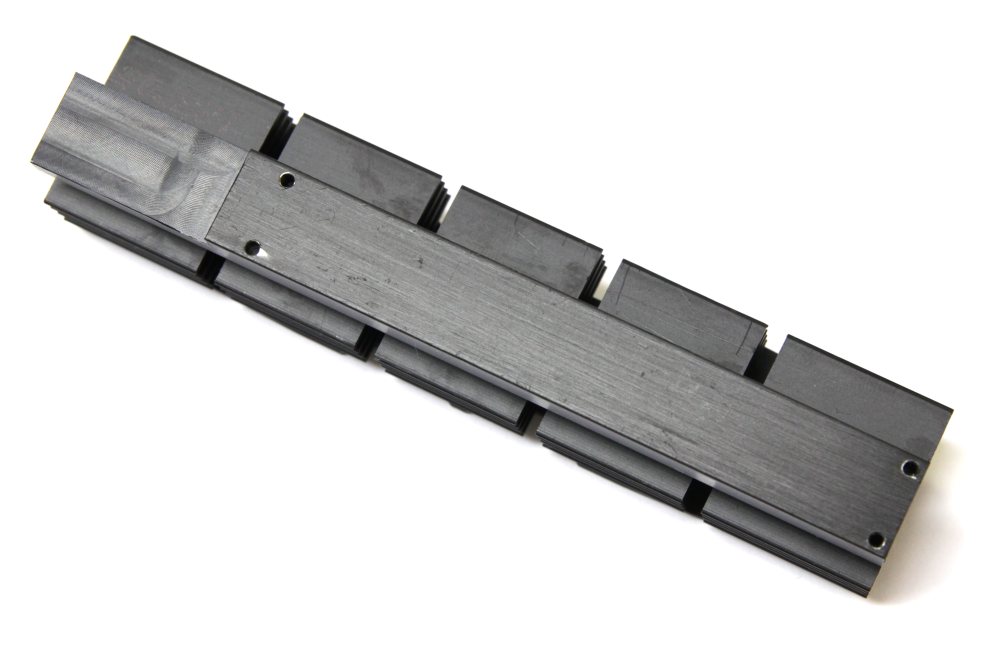

Элементы силовой цепи питания процессора накрыты черным радиатором.

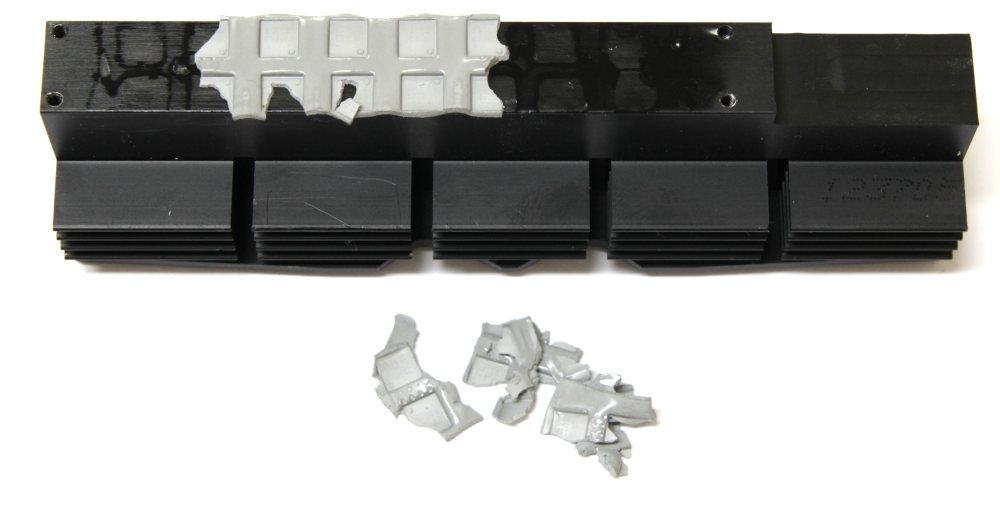

Он изготовлен из алюминиевого сплава и крепится с обратной стороны при помощи сразу четырех подпружиненных винтов. В качестве термоинтерфейса используется хрупкое пластичное вещество, которое мгновенно ломается при любых воздействиях.
Поэтому настоятельно не рекомендуется снимать радиатор, иначе придется заранее позаботиться о термоинтерфейсе. Сам радиатор представляет монолитную конструкцию, к которой сверху прикручена двумя винтами шероховатая черная пластинка. Еще одно устройство отвода тепла находится на наборе системной логики и крепится при помощи четырех подпружиненных винтов с обратной стороны.

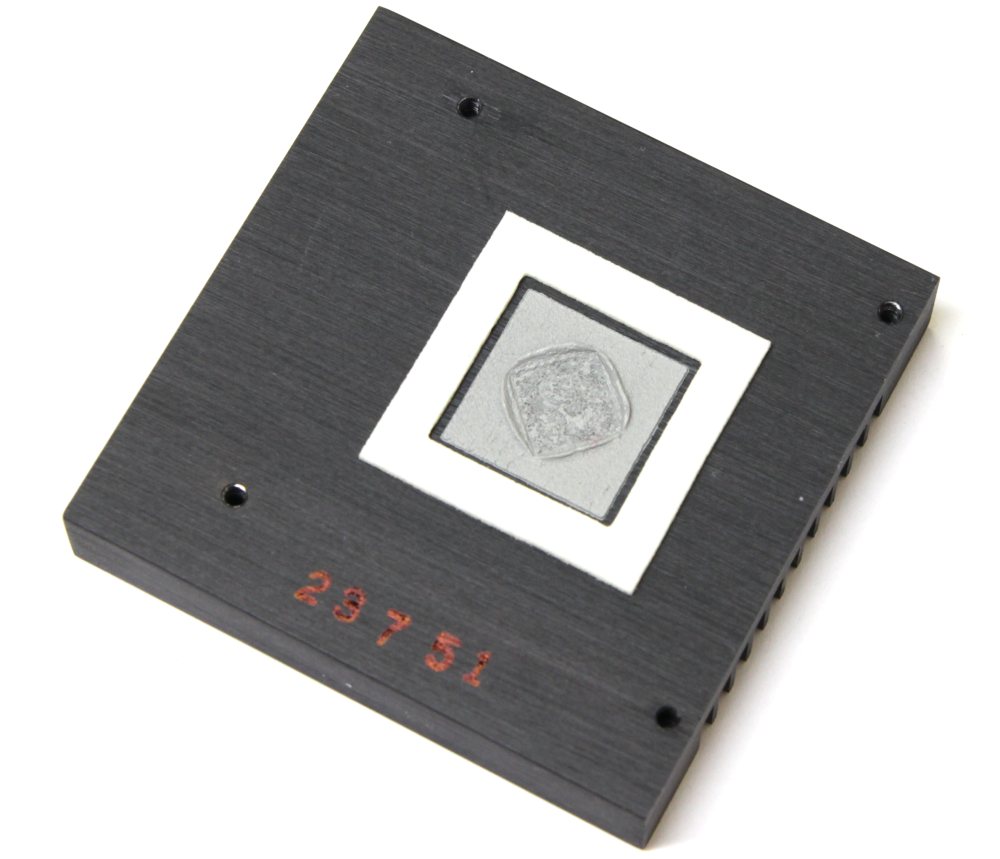

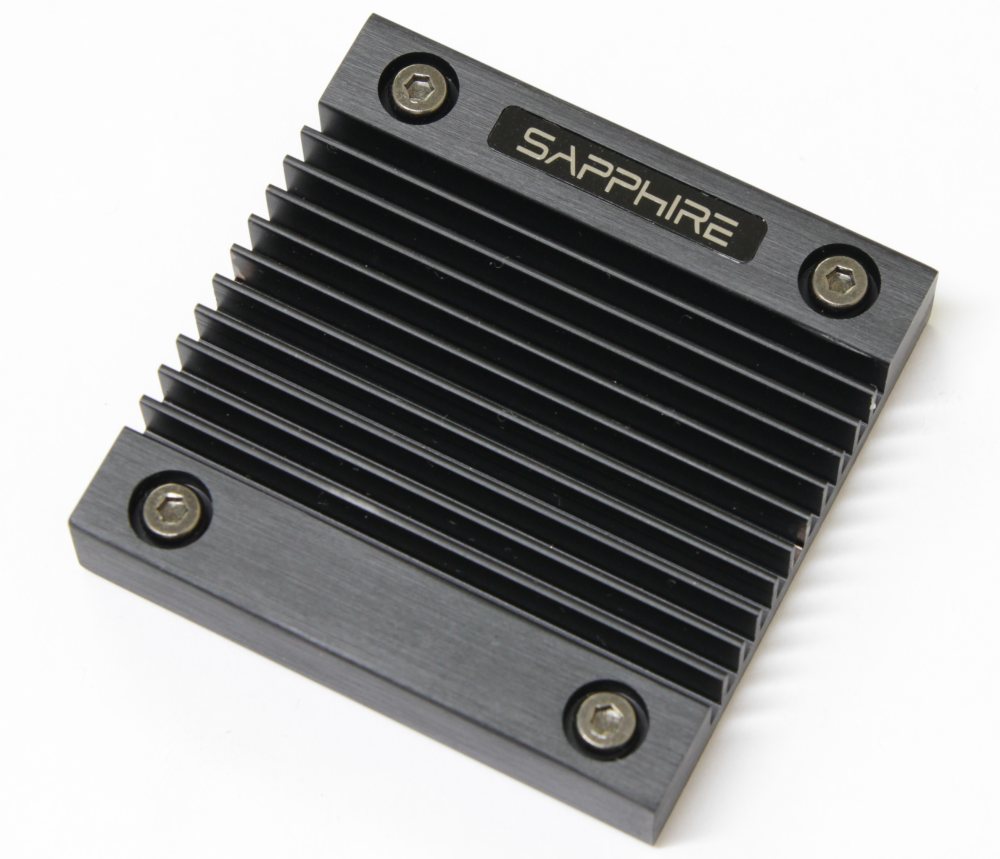

В качестве термоинтерфейса здесь используется серо-серебристое пластичное вещество. Сам радиатор изготовлен из алюминиевого сплава и окрашен в черный цвет. На лицевой стороне есть четыре декоративные винтовые шляпки под шестигранник и вставка с логотипом производителя. Со стороны контакта предусмотрена защитная рамка из мягкого пористого материала.

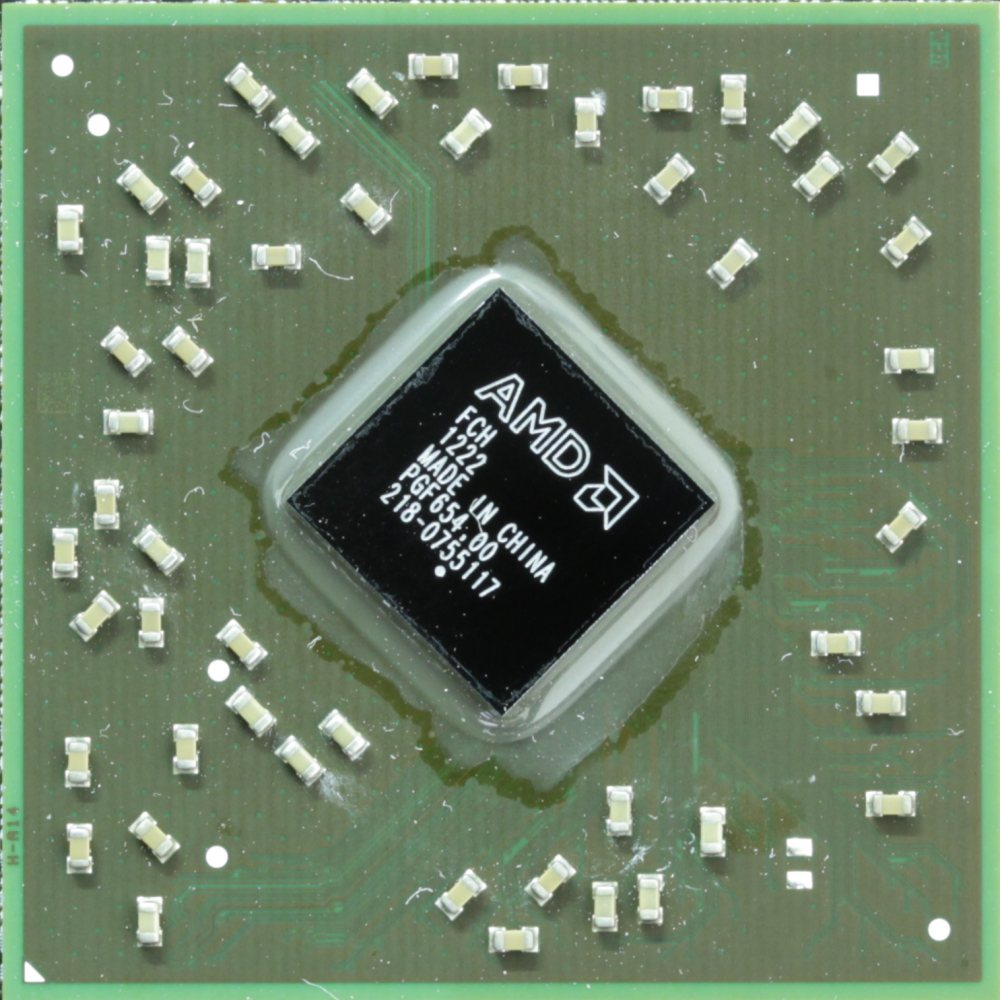

Эта мера направлена на предотвращение перекосов при установке и, как следствие, образования сколов на голом кристалле AMD FCH A85X.

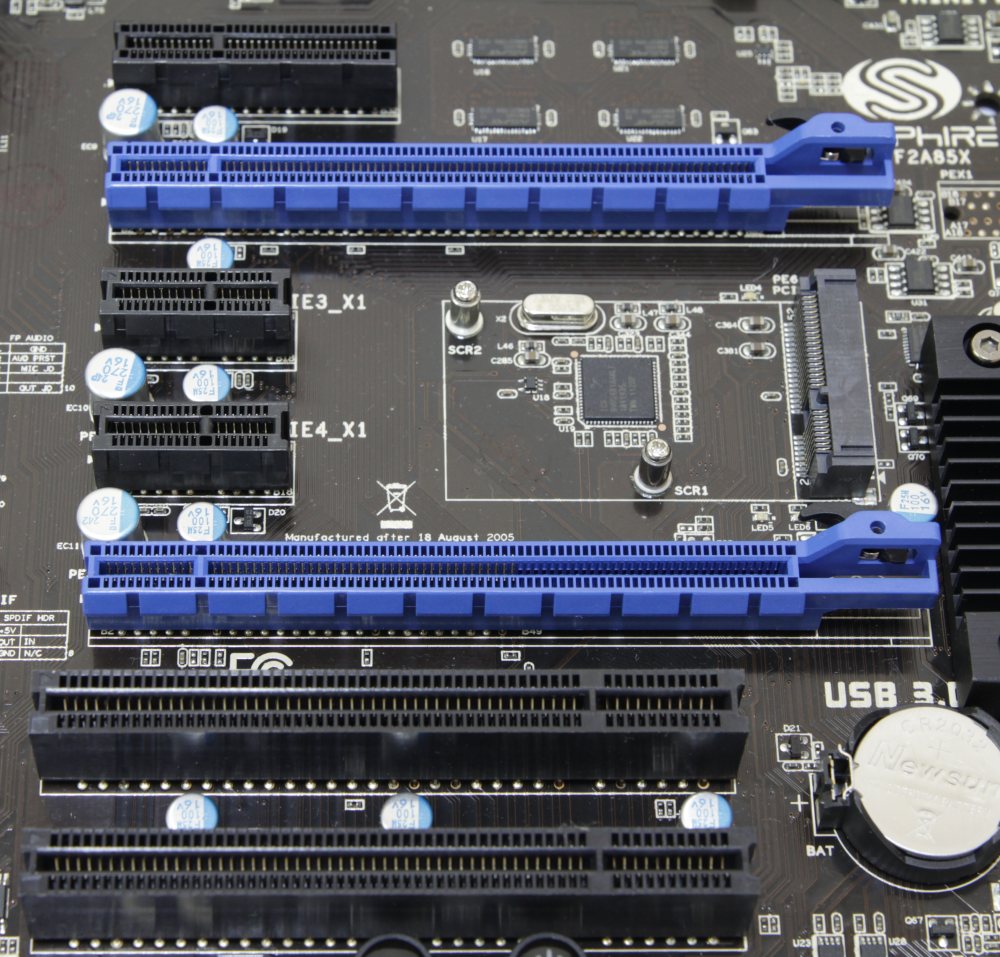

Напомню, что флагман обеспечивает поддержку технологии CrossFire. Для ее реализации не обойтись без двух слотов PCI-e x16.
Кроме вышеупомянутых интерфейсов присутствуют два разъема PCI-e x1, два простых PCI и один PCI-e x4, распаянный в самом верху. Он примечателен еще тем, что не содержит ограничителя. Иными словами, в него можно установить адаптер x8 или x16, но работать он будет только на скорости x4. И хотя компания AMD нигде особо не афиширует этого, но в ее процессорах по-прежнему используется второе поколение шины PCI-e. Таким образом, две видеокарты, работающие по схеме x8+x8 Gen 2 – совсем не то же самое, что x8+x8 Gen 3 на чипсете Intel Z77 с процессором поколения Ivy Bridge.
Невелика потеря. Зато есть целых восемь портов SATA 6 Гбит/с.
Где же еще один, ведь на картинке только семь? Выясняется, что он задействован в качестве разъема mSATA.
Конечно, тут нет таких умных технологий как Intel RST, STR и прочих, которые позволяют задействовать SSD накопитель для кэширования обычного диска. Возможно, это и правильно, поскольку цены на флеш-память уже упали настолько, что подобные решения стали доступны не только энтузиастам. Можно предусмотреть отдельный накопитель для операционной системы, а данные хранить на классическом жестком диске. А здесь соответственно интерфейс mSATA должен обеспечивать передачу данных на скорости 6 Гбит/с, что для SSD немаловажно.

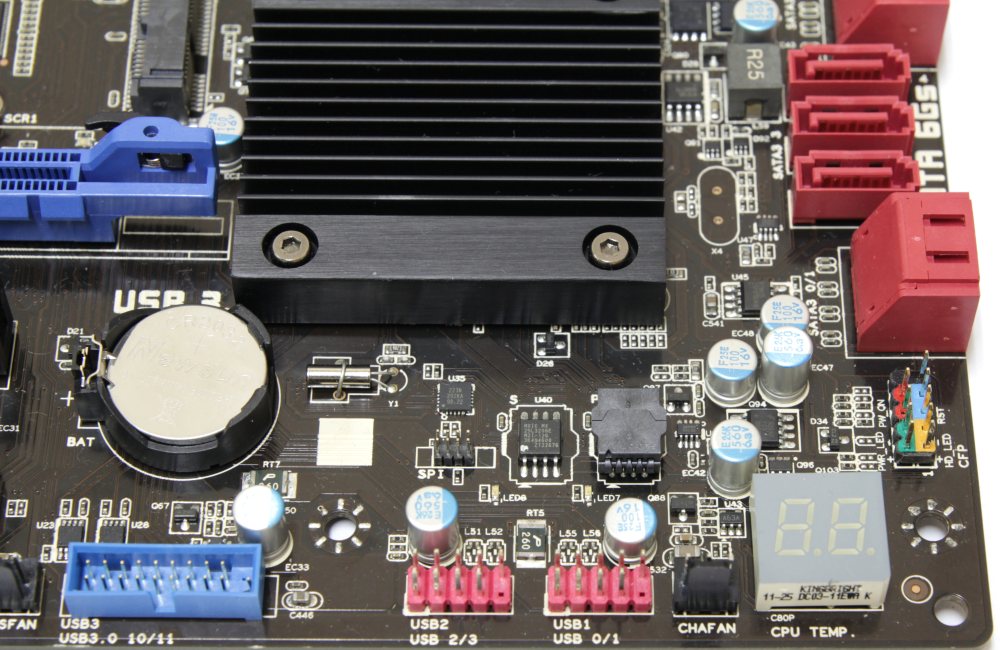

Рядом с нижним портом SATA разместился разъем для подключения кнопок и индикаторов корпуса.

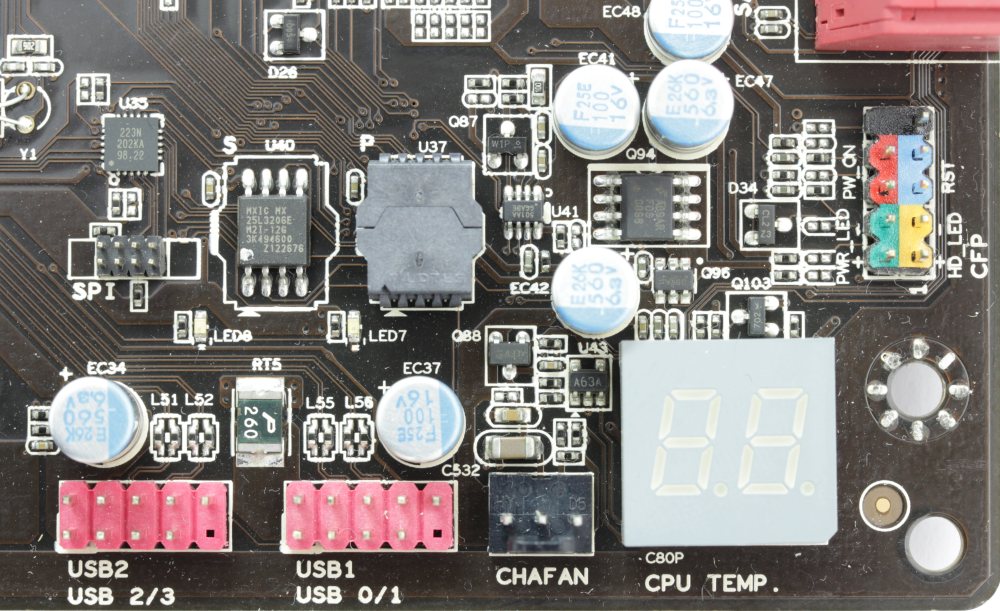

По соседству с ним расположен сдвоенный семисегментный индикатор для отображения POST-кодов загрузки и инициализации системы. Рядом по нижнему краю заметен красный пластик двух колодок для обеспечения четырех устройств USB 2.0. Еще четыре разъема этого стандарта находятся на задней панели. Помимо них там можно обнаружить два порта USB 3.0, а неподалеку еще одну колодку для поддержки еще парочки устройств этого современного интерфейса. Причем в комплекте поставляется специальная панель в отсек 3.5" с двумя такими разъемами. Все это богатство реализовано собственными силами чипсета.
Чуть выше колодок USB 2.0 находятся две микросхемы BIOS.
Рядом с ними можно обнаружить по одному светодиоду. Этот индикатор показывает, какая из микросхем активна на данный момент. А переключить их можно при помощи специального переключателя, который установлен рядом с колодкой USB 3.0.
Левее от него расположены три кнопки: Power, Reset и Clr CMOS. В левом нижнем углу распаян спикерфон и колодка COM порта.
Выше по левому краю можно обнаружить звуковой кодек. Он представлен микросхемой Realtek ALC892.
Рядом с ней находится разъем передней аудиопанели и S/PDIF Out. Практически сразу за задней панелью можно обнаружить гигабитный сетевой контроллер, представленный Realtek RTL8111F.

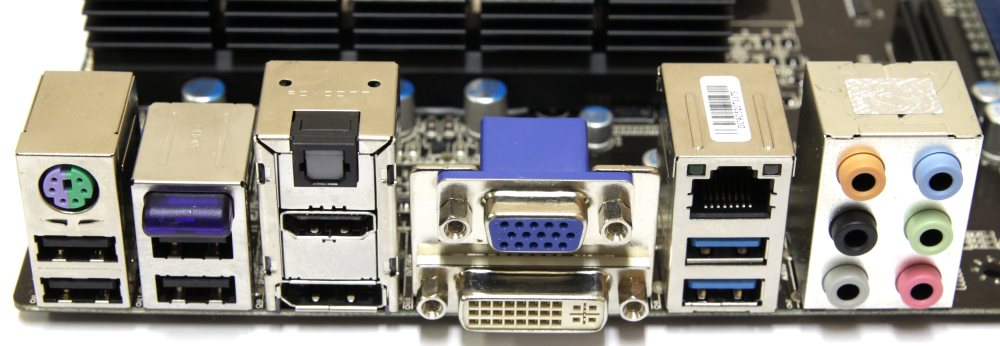

Теперь посмотрим, что же находится на самой задней панели.
Да, это не ошибка, материнская плата Sapphire PURE Platinum A85XT действительно поддерживает Bluetooth.
| Поддерживаемые процессоры | AMD APU второго поколения в исполнении socket FM2 |
| Системная шина, частота | UMI (2 Гбайт/с) |
| Системная логика | AMD FCH A85X |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 /2000 (разгон) / 2133 (разгон) МГц |
| Слоты расширения | 2 - PCI-e 2.0 x16 (x8+x8) 2 - PCI-e x1 1 - PCI-e x4 2 - PCI 2.3 |
| Поддержка Multi-GPU | да (CrossFire) |
| Поддержка SATA/RAID | 7x SATA 6.0 Гбит/с портов – AMD A85X; RAID 0, 1, 5, 0+1, JBOD; 1х mSATA 6.0 Гбит/с. |
| Поддержка IDE и eSATA | нет; нет; |
| Сеть | 1х Realtek RTL8111F; |
| Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+4x USB 2.0 (AMD A85X) |
| USB 3.0 | 2+2x - AMD A85X |
| IEEE-1394 | нет |
| Системный мониторинг | Fintek F71889 |
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
| Разъемы задней панели | 1x PS/2 клавиатура или мышь 4x USB 2.0/1.1 2х USB 3.0 1x DVI-D 1x D-Sub 1x HDMI 1x Display Port 1x RJ45 1x optical S/PDIF Out 6x 3.5 мм Jack 1х антенна-индикатор Bluetooth |
| Размеры, мм | 305 x 244 |
| Форм-фактор | ATX. |
Как ни странно, но BIOS серьезных изменений не претерпел. Все по-прежнему выглядит топорно и совершенно не соответствует исполнению платы и комплекту поставки. Пробежаться по нему можно, посмотрев видеоролик.
Сама оболочка морально устарела и нуждается в таких нововведениях, как возможность делать скриншоты, но, с другой стороны, поддержка мыши уже есть. В самом низу разместились три удобные вставки, в которых можно увидеть текущие значения частот, напряжения на некоторых шинах, а также температурные показатели.
Меню настроек открывается на странице Main. Это видно по одноименной вкладке сверху. Здесь отображается версия BIOS, объем памяти, а также устанавливается время и дата. Следующая вкладка называется Performance.
Именно здесь осуществляется разгон. Первые четыре пункта задают частоты и множители процессора и его шин. Ниже расположены две ссылки. Первая – Memory Configuration.
Здесь производится не очень тонкая, но все-таки настройка памяти и ее таймингов. За ней следом идет Voltage Configuration.
На этой странице можно изменить настройки напряжения в следующих диапазонах:
Лично мне меню разгона показалось не очень удобным и информативным. На самом деле, невелико и количество настроек. Так, например, тайминги устанавливаются только основные, поэтому не все модули удастся завести. Где изменяется коэффициент шины HT? Загадка.
Дальше все интуитивно понятно, поэтому нет смысла приводить подробное описание каждой страницы. Ниже представлена вкладка Advanced, в которой содержится восемь ссылок.
RTC Wake Settings.
ACPI Settings.
CPU Configuration.
SATA Configuration.
USB Configuration.
Super IO Configuration.
H/W Monitor.
Onboard Device.
Далее идет вкладка Chipset, где находится единственная ссылка North Bridge, которая отсылает к одноименной странице.
Затем следует Boot.
Потом Security.
В самом конце Exit.
Затем следует перезагрузка и вот такая заставка.
Тестирование материнской платы Sapphire PURE Platinum A85XT проводилось в составе следующей конфигурации:
Несмотря на позиционирование платы, выдающихся результатов получить не удалось. Судите сами: частота турборежима 4200 МГц (и это штатный режим работы), а в разгоне всего 4500 МГц.
Вот и получается, что овчинка выделки не стоит, тем более учитывая, что процессор трудится практически на износ при напряжении 1.45 В на APU и 1.35 В на APU NB. Разгон шины NB тоже не очень большой, а уж про HT и говорить нечего. Осталось лишь утешиться увеличением частоты встроенного видеоядра, но и тут не все радужно. Да, получается больше 1000 МГц, но все-таки не рекорд. Стоит учитывать, что плата (даже несмотря на четыре видеовыхода) ориентирована на использование дискретной графики.
Что касается памяти, то здесь обошлось без приключений. Модули Samsung успешно взяли частоту DDR3 2133 МГц c таймингами 10-10-10-30-1Т. Но будь у меня в наличии какие-нибудь элитные Corsair, то с субтаймингами можно было и промахнуться. Ну а разгон по шине каких-либо сюрпризов не преподнес. Удалось добиться стабильной работы только на 104 МГц.
Тестирование Sapphire PURE Platinum A85XT проводилось в корпусе Corsair Graphite 600T с открытой боковой крышкой при комнатной температуре 24°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Посмотрим теперь на температуры радиаторов.
Здесь все без сюрпризов. Однако стоит помнить, что после демонтажа системы охлаждения придется менять термоинтерфейс. После этой манипуляции при использовании пасты Arctic Cooling MX-4 температура мосфетного радиатора в разгоне выросла на 10°C, а на чипсете, наоборот, упала на 2°C.
Звуковой кодек представлен микросхемой Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Звук чистый, ровный и практически аналогичен используемому в бюджетных решениях. Но не стоит удивляться. Ведь что в плате за 2000 рублей, что в модели за 4000 рублей, звуковой кодек применен тот же самый. А как же разводка? Да, пожалуй, это было когда-то, но сейчас качество изготовления всех плат практически сравнялось и должно откровенно «повезти», чтобы попался неудачный экземпляр.
Sapphire PURE Platinum A85XT - хорошая материнская плата, хоть и не без недостатков. Вряд ли ее стоимость будет низкой, а значит конкурировать с аналогичными решениями более именитых компаний будет сложно. Что касается разнообразия и количества различных интерфейсов, то ей трудно найти равных, поскольку здесь помимо всех современных разъемов присутствует даже mSATA и Bluetooth. Качество изготовления, комплект поставки и упаковка находятся на высоком уровне.
При этом интерфейс микропрограммы BIOS безнадежно устарел. Можно было уже осилить алгоритмы изготовления скриншотов, более тонкой и точной настройки параметров, чтобы обеспечить более комфортные условия для разгона. Да и его некоторые пользователи уже привыкли совершать нажатием одной кнопки. Такие недочеты превращают плату из отличной в просто хорошую. Среди таких же хороших могут найтись модели подешевле, с более продуманным меню настроек, но худшим комплектом и оснащением. Однако здесь выбор остается за потенциальным покупателем, который сам решит, что ему важнее.
Плюсы:
Минусы:
