Обзор и тестирование материнской платы ASUS F2A55

Оглавление

• Вступление
• Упаковка и комплект поставки
• Дизайн и особенности платы
• Технические характеристики
• Возможности BIOS Setup
• Тестовый стенд
• Мониторинг и фирменное ПО
• Точность установки напряжений и работа LLC
• Разгон
• Тестирование производительности
• Методика тестирования
• Результаты тестирования
• Заключение

Вступление

Лаборатория продолжает изучение материнских плат, предназначенных для процессоров в конструктивном исполнении Socket FM2. В данном материале будет протестирована ASUS F2A55 – старшая представительница бюджетной линейки ASUS, основанной на наборе системной логики AMD A55.

Сравнение наборов логики

Упаковка и комплект поставки

Материнская плата так же, как и рассмотренная перед этим F2A55-M LK, упакована в коробку черного цвета.

На обратной стороне помимо описания технологий, нашедших применение в данном продукте, приводятся характеристики и фотоснимок платы:

Внутреннее убранство коробки аналогично младшей модели:

Как и комплект:

• Краткое руководство по сборке на нескольких языках и полноценная инструкция на английском языке;
• DVD-диск с программным обеспечением и наклейка на корпус с логотипом ASUS;
• Заглушка на заднюю панель.

С учетом двух шлейфов SATA в картонном боксе, это все, чем производитель счел нужным снабдить свой продукт.

Дизайн и особенности платы

Материнская плата выполнена в формате ATX.

В отличие от F2A55-M LK, здесь радиатор на чипсете более крупный:

Защитная упорная пластина крепления системы охлаждения процессора также полноценная металлическая:

Подсистема питания ЦП обходится без радиаторов и состоит из двух преобразователей питания: двухфазного CPU NB Core и четырехфазного CPU Core. ШИМ-контроллер традиционно перемаркирован ASUS.

Каждая фаза состоит из дросселя и трех мосфетов - двух PH5030AL и одного PH7030AL производства NXP Semiconductors. Микросхемы с маркировкой «02=EF» явно играют роль драйверов. Питание от БП подводится четырехконтактным разъемом.

Питание встроенного графического ядра процессора обеспечивается линейным преобразователем.

Питание оперативной памяти однофазное, ШИМ-контроллер - RT8120H производства Richtek:

Чуть ниже расположилась кнопка MemOK и светодиод DRAM_LED. Светодиод загорается красным светом при старте системы и гаснет, если все нормально, но продолжает гореть, если с оперативной памятью что-то не в порядке (например, в случае переразгона). В этом случае может помочь упомянутая выше кнопка – после ее нажатия система перезагрузится, сбросив настройки памяти в значение по умолчанию (под словосочетанием «значение по умолчанию» следует понимать параметры, прошитые в SPD модулей памяти).

Как можно видеть, F2A55 тоже должна была получить поддержку TPM, но лишилась оной в последний момент. Слотов памяти всего четыре, в первую очередь рекомендуется занимать разъемы синего цвета.

Контроллер, ответственный за формирование напряжения терминации памяти, расположился под слотами памяти. Это APL5337 производства ANPEC.

Под чипсетом в специальной кроватке установлена съемная микросхема флеш-памяти BIOS, производства Winbond емкостью 64 Мбит, а сразу под ней - шесть портов SATA II, это максимум того, что поддерживает набор логики A55:

Зеленый светодиод является индикатором наличия питания и горит всегда, когда материнская плата (исправная) находится под напряжением. Под ним размещена колодка для подключения фронтальной панели корпуса (кнопки включения/перезагрузки и тому подобное).

Рядом с ней расположилась колодка из двух контактов-штырьков с маркировкой DRCT. Здесь стоит отметить, что в инструкции к плате упоминания об этой функциональной возможности нет. К самой колодке можно подключить кнопку и также вывести ее на переднюю панель корпуса. В чем суть? Суть в том, что инженеры ASUS настолько увлеклись поддержкой быстрого старта системы (Fast BOOT), что в какой-то момент система при старте перестала реагировать на нажатие кнопки DEL на клавиатуре. Таким образом, невозможно было зайти в BIOS материнской платы и произвести необходимые настройки. Проблема затронула не всех, зависит все от конкретно используемой клавиатуры (независимо от интерфейса - PS/2 или USB, хотя, судя по отзывам, первый тип проблема затронула в меньшей степени).

Замыкание этих контактов (нажатие кнопки) позволяет зайти в настройки системной платы. Забегая вперед, скажу, что данный «сюрприз» настиг и меня. При задействовании контактов система завершает свою работу (подобно тому, как если бы мы нажали «Завершение работы» в меню «Пуск» Windows) и выключается. При нажатии кнопки включения компьютер стартует и автоматически входит в настройки BIOS без каких-либо действий пользователя.

Также по нижнему краю платы расположились три колодки синего цвета для подключения шести портов USB 2.0/1.1, реализованных силами чипсета.

Белая колодка – колодка COM-порта. Между ней и вышеупомянутыми колодками USB расположена перемычка сброса настроек BIOS. Места было настолько мало, что маркировку и краткое описание к ней инженерам пришлось разместить среди слотов расширения:

Рядом с COM расположена колодка AAFP для подключения разъемов передней аудиопанели корпуса.

По левому краю расположились аудиоконтроллер ALC887 и гигабитный сетевой контроллер RTL8111F, оба – производства Realtek, а также контроллер I/O F71811U производства Fintek, отвечающий за COM-порт, два PS/2 на задней панели материнской платы и системный мониторинг:

Еще один контроллер скрыт за блоком аудиоразъемов:

Это ASMedia ASM1042, отвечающий за реализацию двух портов USB 3.0.

Задняя панель материнской платы несет на себе следующий набор интерфейсов:

• Два порта PS/2 для подключения мыши и клавиатуры;
• Два порта USB 2.0/1.1;
• Оптический выход SPDIF;
• Два порта USB 2.0/1.1;
• Два порта USB 3.0/2.0/1.1 (силами ASMedia ASM1042);
• Сетевой порт RJ-45 и два USB 2.0/1.1;
• Блок аудиоразъемов.

Да-да, отсутствуют порты для встроенной графики процессоров серии APU (вспомним, что под Socket FM2 выпущены не только APU, но и лишенные ее четырехъядерные Athlon X4). Тем не менее, заявлена ее поддержка материнской платой.

Слотов расширения на ASUS F2A55 семь:

• Два PCI-E x16 (PCIEX16_1 – полноценный PCI-E x16, PCIEX16_2 – физически PCI-E x4, при его задействовании слот PCIEX16_1 не меняет режим работы);
• Два PCI-E x1;
• Три слота слот старой шины PCI (от чипсета).

Как уже сказано выше, материнская плата все-таки поддерживает встроенную графику, хотя саму по себе ее задействовать невозможно, но за счет поддержки технологии AMD Dual Graphics возможно «объединение» графического ядра процессора и дискретной видеокарты AMD Radeon (младших серий), вставленной в PCI-E x16. Иногда это позволяет добавить производительности в играх.

PCI-E x16 и PCIEX16_2 используют линии PCI-E, выделяемые процессором, первый – положенные ему шестнадцать линий, второй – четыре линии PCI-E ЦП, предназначенные для периферии. Соответственно, сетевой контроллер RTL8111F и контроллер USB 3.0 на задней панели платы ASM1042, а также оба PCI-E x1 занимают все четыре линии PCI-E, которые поддерживает чипсет A55.

Напомним, что согласно спецификациям платформы AMD, все PCI-E получили версию 2.0.

Технические характеристики

Возможности BIOS Setup

Тестирование проводилось с прошивкой версии 5301 за 10 октября 2012 года – последней на момент обзора.

В качестве микропрограммы используется UEFI BIOS. Она поддерживает два типа интерфейса – упрощенный (EZ Mode) и полный (Advanced). По умолчанию запускается первый.

Максимальное количество настроек доступно во втором режиме. Для того чтобы перейти в него, необходимо вызвать меню настроек клавишей ESC на клавиатуре или щелчком мышью по кнопке «Exit/Advanced Mode».

Выбираем последний пункт и оказываемся в режиме Advanced:

Перед нами краткая информация о системе: версия прошивки материнской платы, модель установленного процессора, объем установленной оперативной памяти и ее частота. В подразделе Security можно задать разграничение доступа к настройкам BIOS и установить административный и пользовательский пароли.

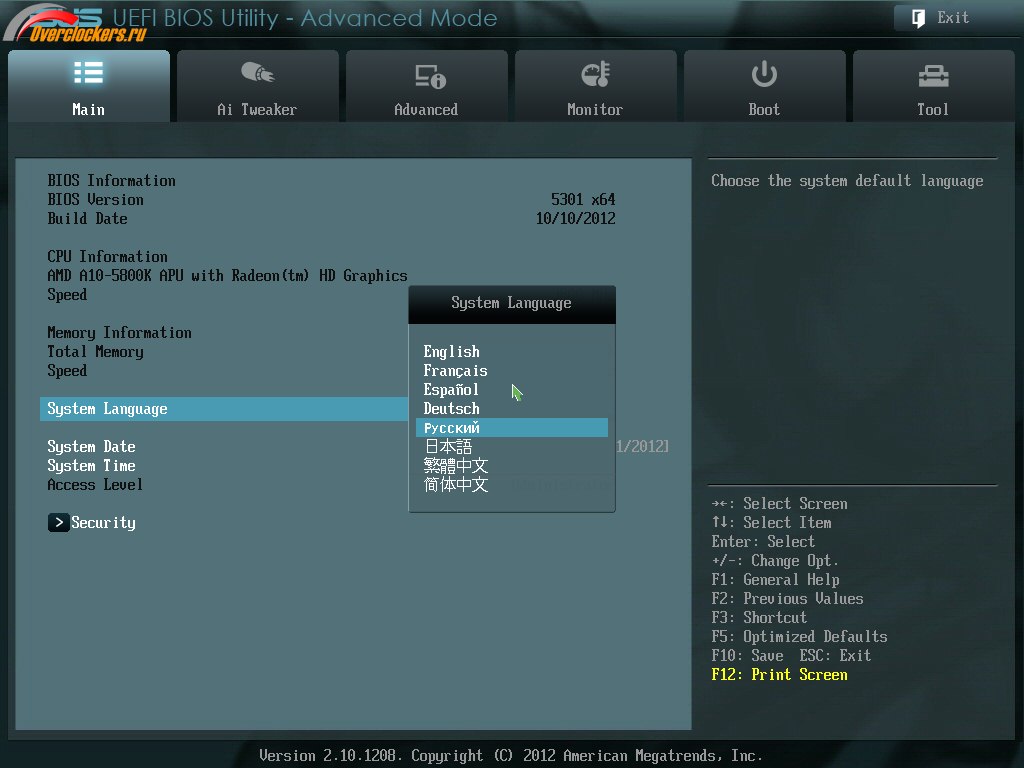

Можно выбрать различные языки интерфейса UEFI BIOS. Присутствует и русский. Но впечатлительным людям лучше не смотреть:

В особенности, стоит обратить внимание на букву «З». Поэтому я буду рассматривать возможности BIOS, используя английскую локализацию.

Все настройки, связанные с разгоном, сосредоточены в следующей закладке - Ai Tweaker:

• Частота базовой шины (становится доступна при переключении Ai Overclock Tuner);
• Частота памяти (доступны множители 8.00/13.33/16.00/18.66/21.33/24.00);
• Множитель процессора;
• Частота северного моста (задается в виде выбора из списка частот, если частота BCLK выше штатной, то итоговую частоту необходимо высчитывать в уме – система ее не отобразит; той ошибки с установкой частоты, что наблюдалась на F2A55-M LK, здесь нет);
• Напряжения CPU Core и CPU NB Core (задаются только сдвигом относительно штатных напряжений для установленного экземпляра процессора, в большую и меньшую стороны, указать конкретное напряжение вручную нельзя);
• Напряжение оперативной памяти;
• Ряд второстепенных напряжений, в том числе – встроенного графического ядра (APU1.2V Voltage);
• Настройки силовой обвязки материнской платы (в том числе, LoadLine Calibration для напряжений CPU Core и CPU NB Core).

OC Tuner не подраздел, как можно подумать, а только опция, у которой есть два положения – при выборе Enabled активируется встроенный механизм автоматического разгона. Необходимо заметить, что если разгонять систему не затрагивая напряжения CPU Core и CPU NB Core, оставив их в Auto, то они будут подниматься материнской платой автоматически, что не всегда оптимально (к примеру, для частоты ядер процессора 4200 МГц далеко не всегда нужно 1.425 В). Но если выставить коррекцию вручную, даже самую маленькую, скажем, 0.00625 В, то автоматическое повышение напряжений работать не будет, они будут задаваться, исходя из штатных для установленного процессора.

Подраздел DRAM Timing Control позволяет самостоятельно изменить достаточно большое количество задержек:

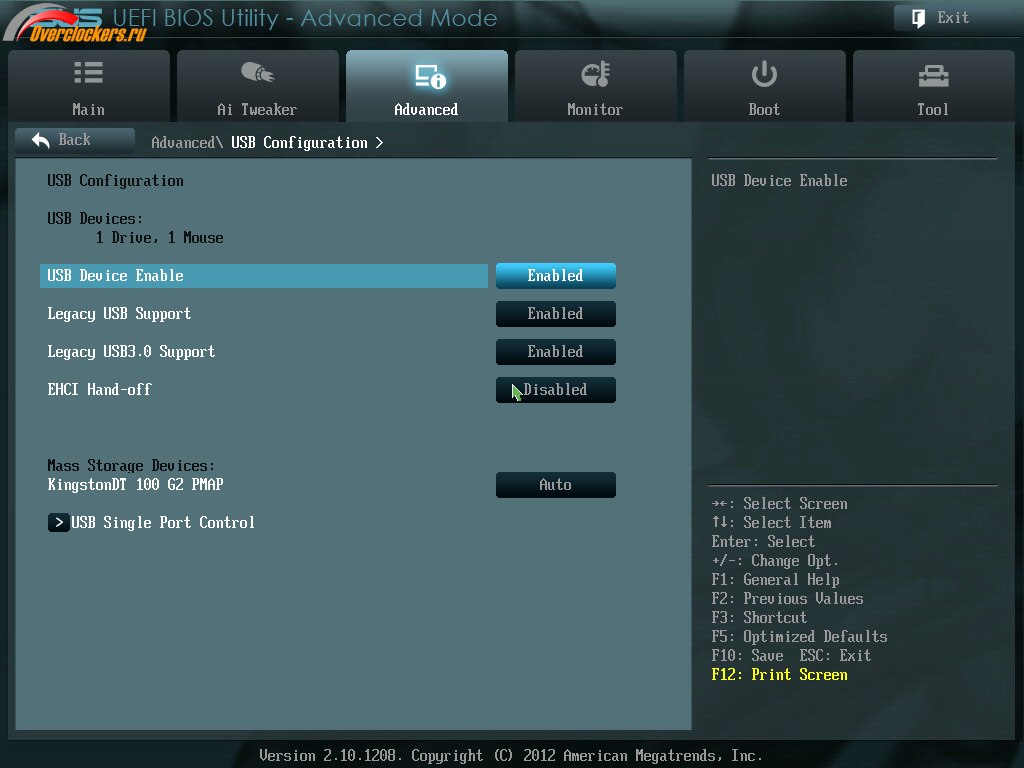

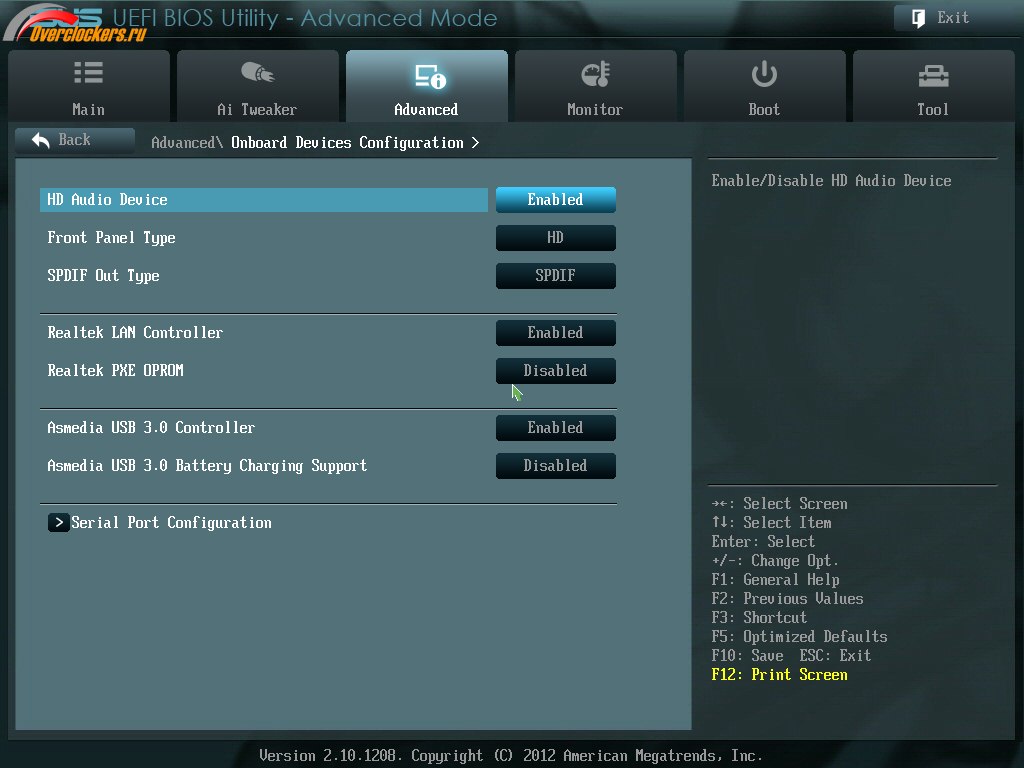

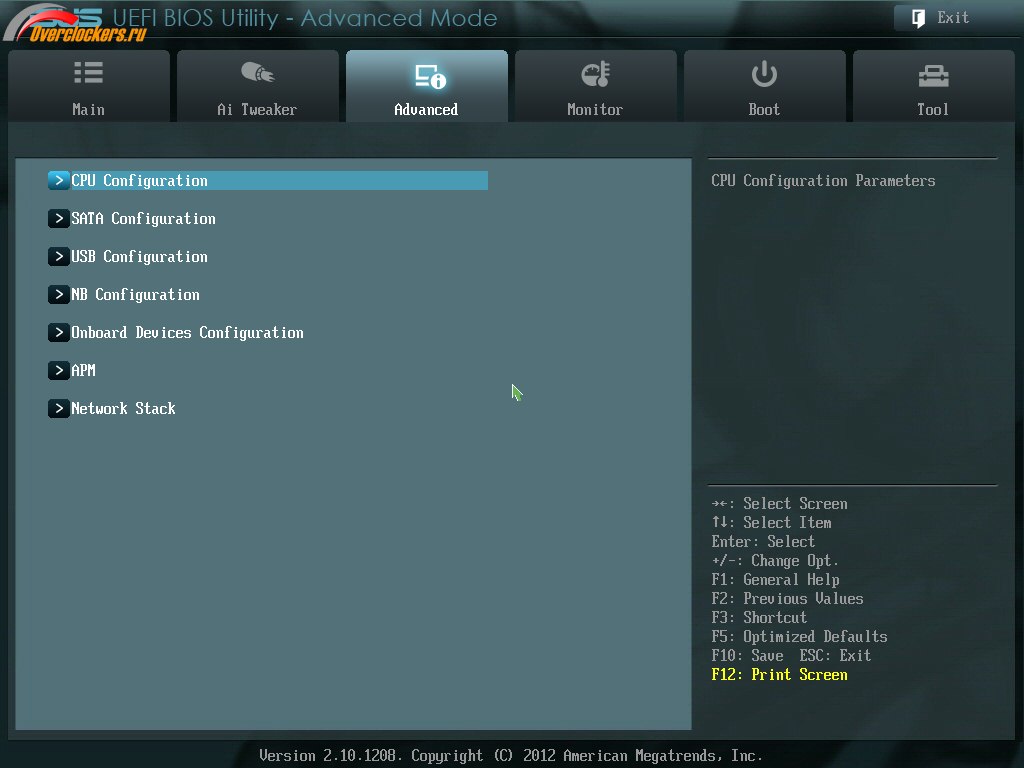

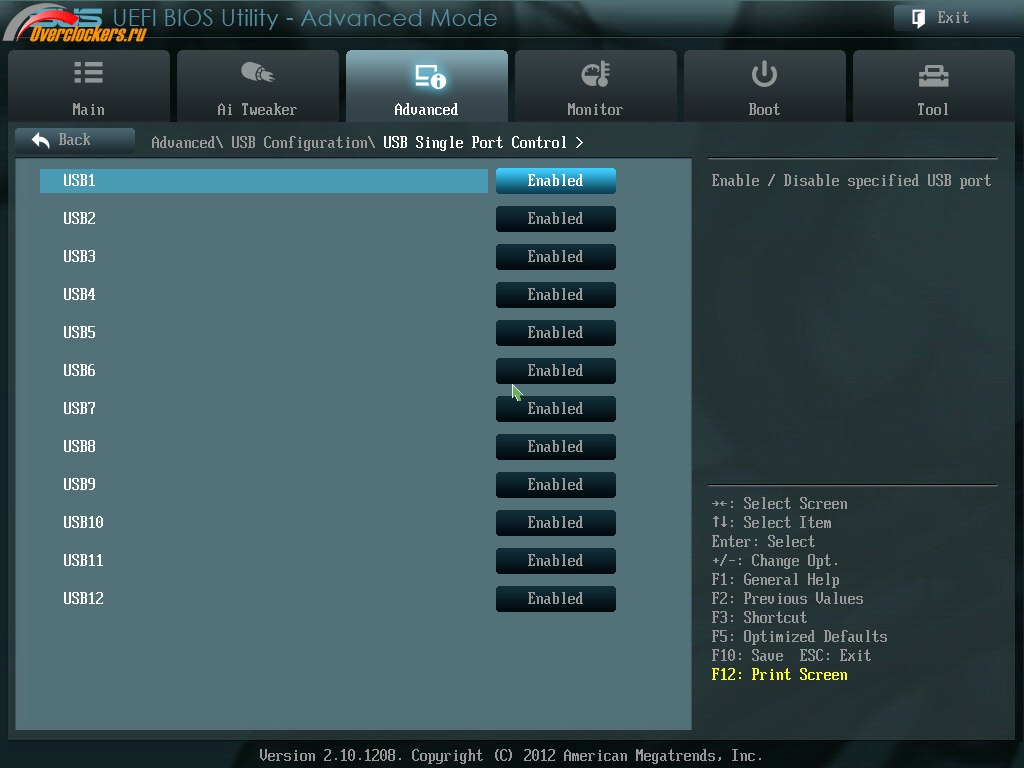

Закладка Advanced содержит различные системные настройки:

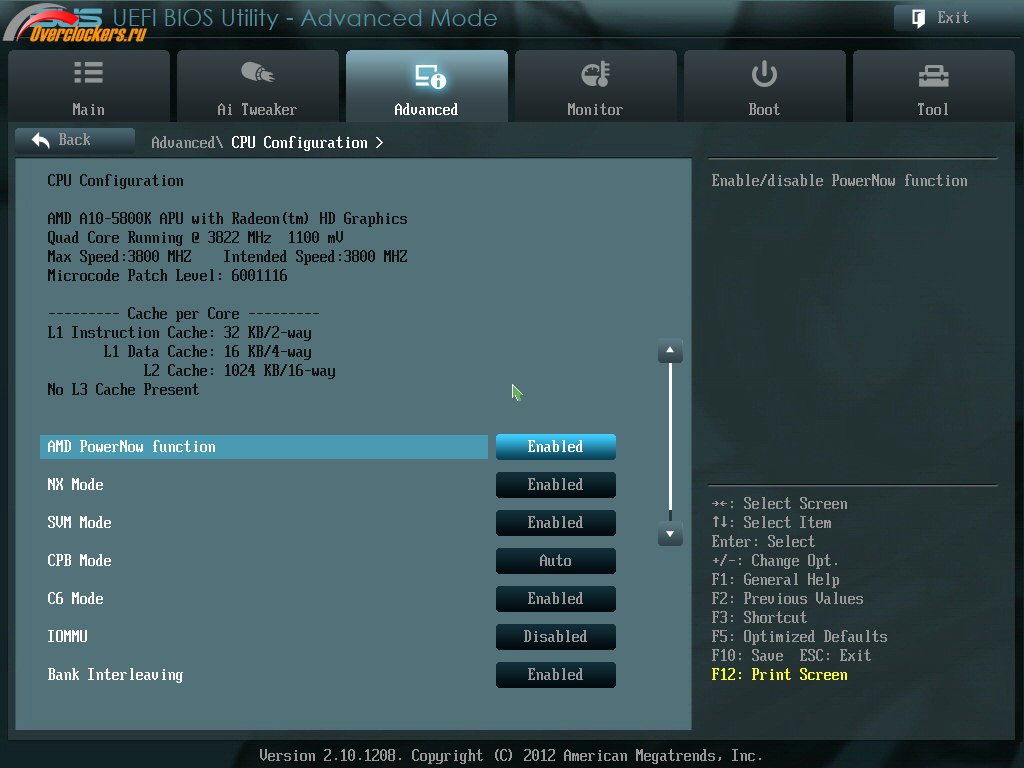

Здесь можно найти настройки энергосбережения, отключения Turbo Core, режимов работы SATA-контроллера, USB-контроллера (причем каждый порт USB из двенадцати можно отключать отдельно), встроенного графического ядра процессора, звукового и сетевого контроллеров, включения и выключения системы:

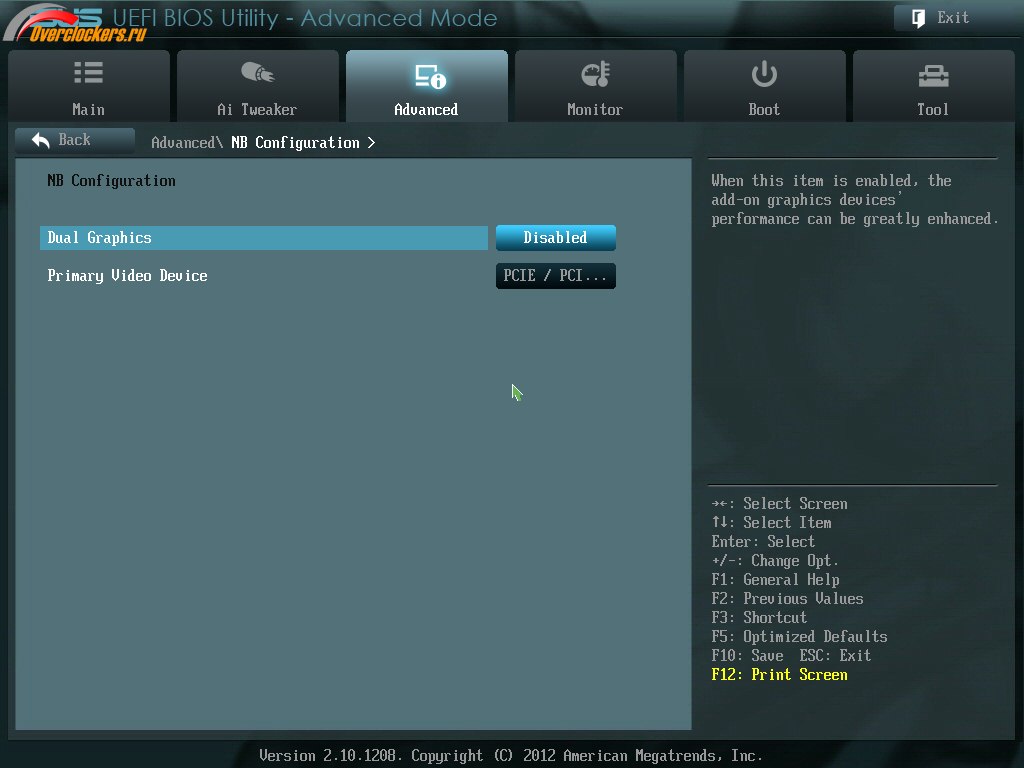

Обратите внимание: здесь присутствуют настройки встроенного графического ядра. Если активировать поддержку Dual Graphics, то встроенное видеоядро, если оно работает в процессоре, определится в операционной системе и его можно будет задействовать в рамках этой технологии.

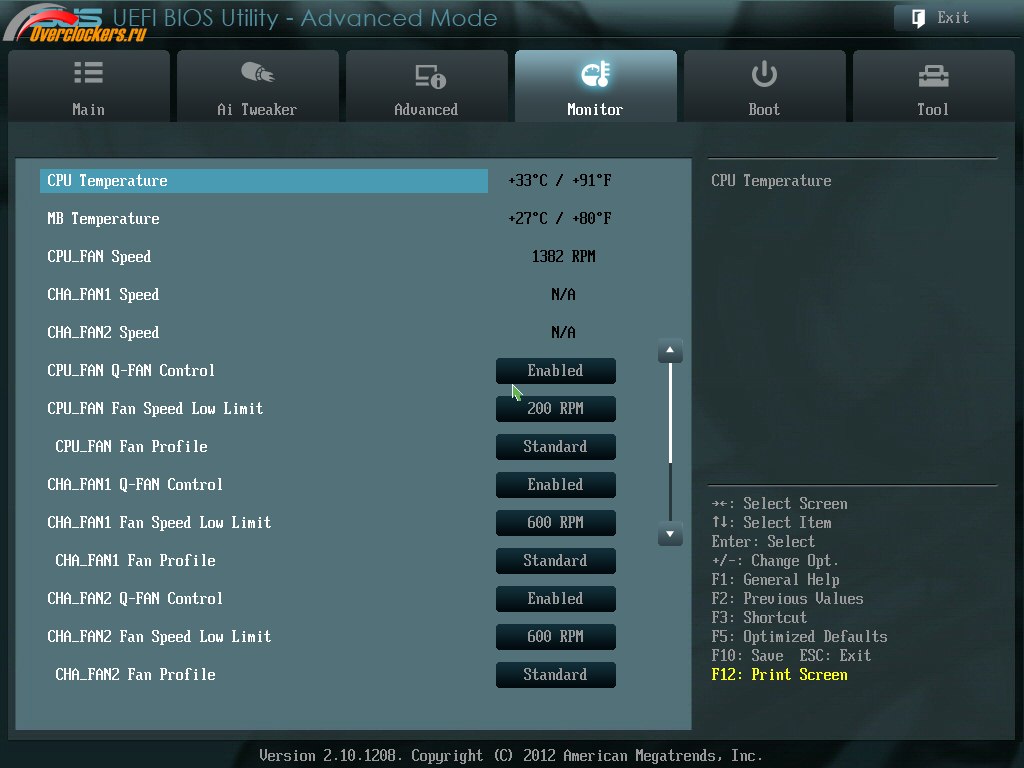

Закладка Monitor отображает значения программного мониторинга.

Но если раньше сначала шли все показания мониторинга, а затем уже настройки оборотов вентиляторов, то теперь все перемешано: температуры, обороты, затем настройки вентиляторов, а затем уже показания мониторинга напряжений и включение/отключение технологии AntiSurge, предназначенной для защиты от резких скачков напряжения (если такая проблема происходит, система при старте выдаст соответствующее сообщение). Яркий пример того, что иногда понятия «логика» и «наглядность» противоречат друг другу. Для вентиляторов доступна, в том числе, и ручная регулировка режимов работы:

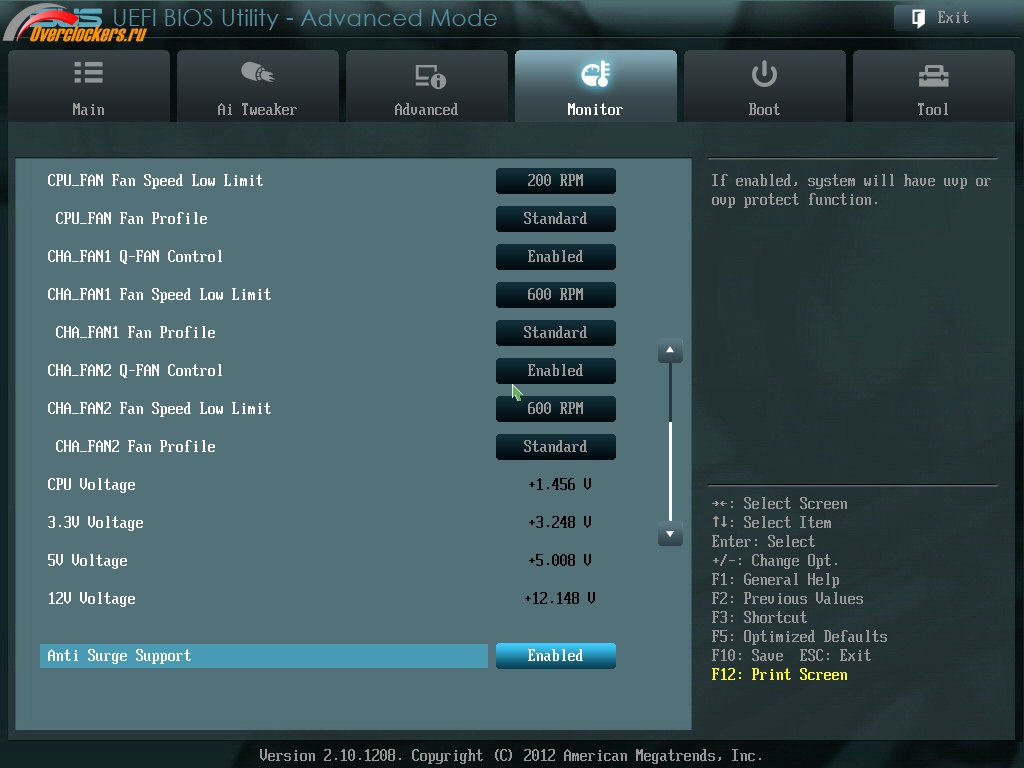

Всего на плате три разъема для подключения вентиляторов – CPU_FAN, CHA_FAN1 и CHA_FAN2. Все они четырехконтактные. Управляемы все разъемы, однако такая возможность доступна только при использовании четырехконтактных моделей, трехконтактными вентиляторами материнская плата управлять не умеет.

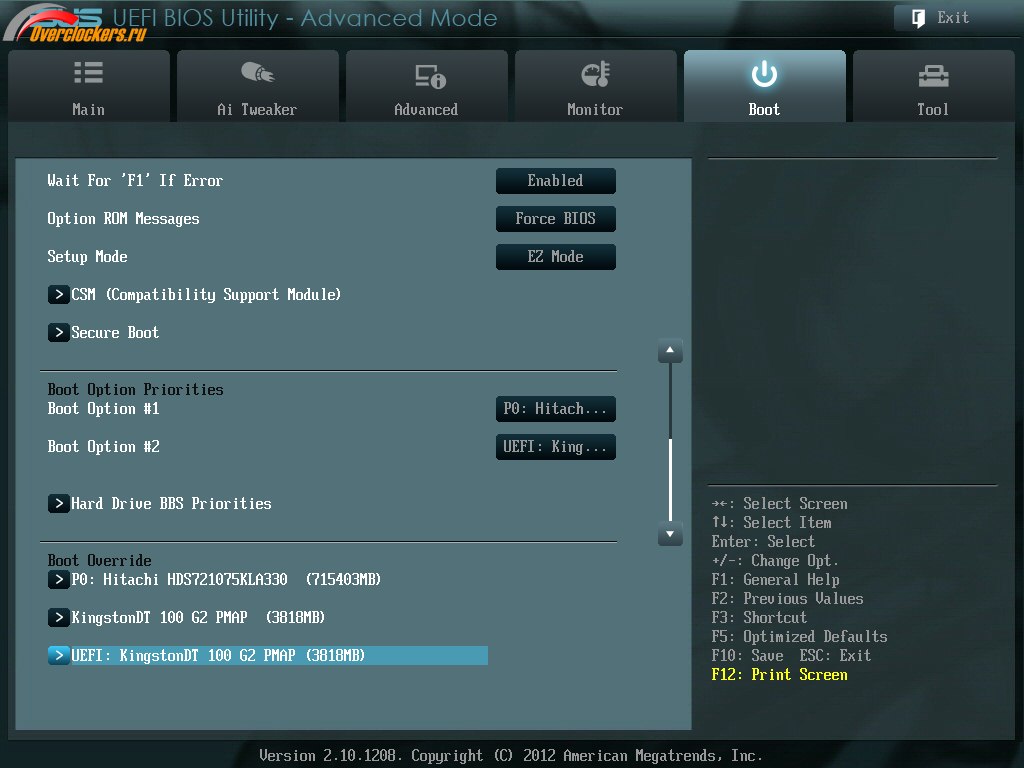

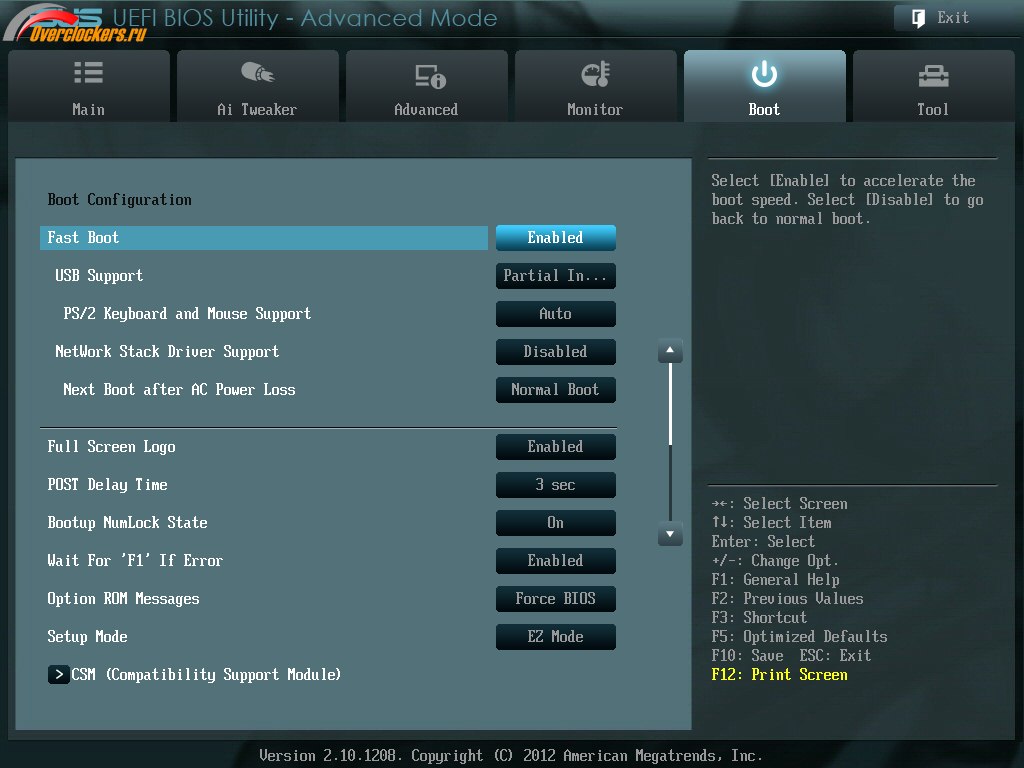

Закладка Boot содержит параметры, связанные с включением и загрузкой системы:

• Активность цифрового блока клавиатуры при включении/перезагрузке;
• Отображение полноэкранного логотипа материнской платы;
• Быстрая загрузка, работа USB и PS/2 при старте, загрузка системы по сети;
• Время отображения экрана прохождения POST;
• Остановка системы при обнаружении ошибок с требованием нажать F1 и откорректировать некорректные настройки в BIOS;
• Выбор режима отображения сообщений дополнительных ROM модулей BIOS (например, RAID-контроллера чипсета);
• Setup Mode позволяет выбрать интерфейс BIOS по умолчанию – EZ Mode или Advanced;
• Приоритеты загрузки с различных носителей.

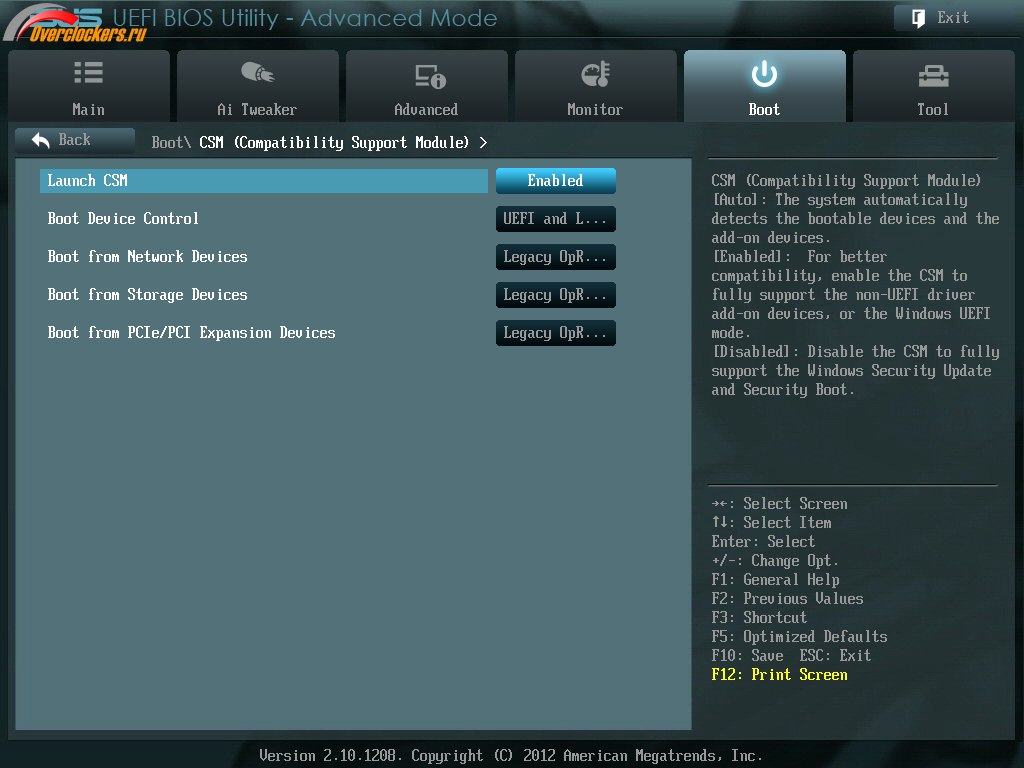

Подраздел CSM Parameters позволит обойти некоторые специфичные проблемы, возникающие при загрузке системы.

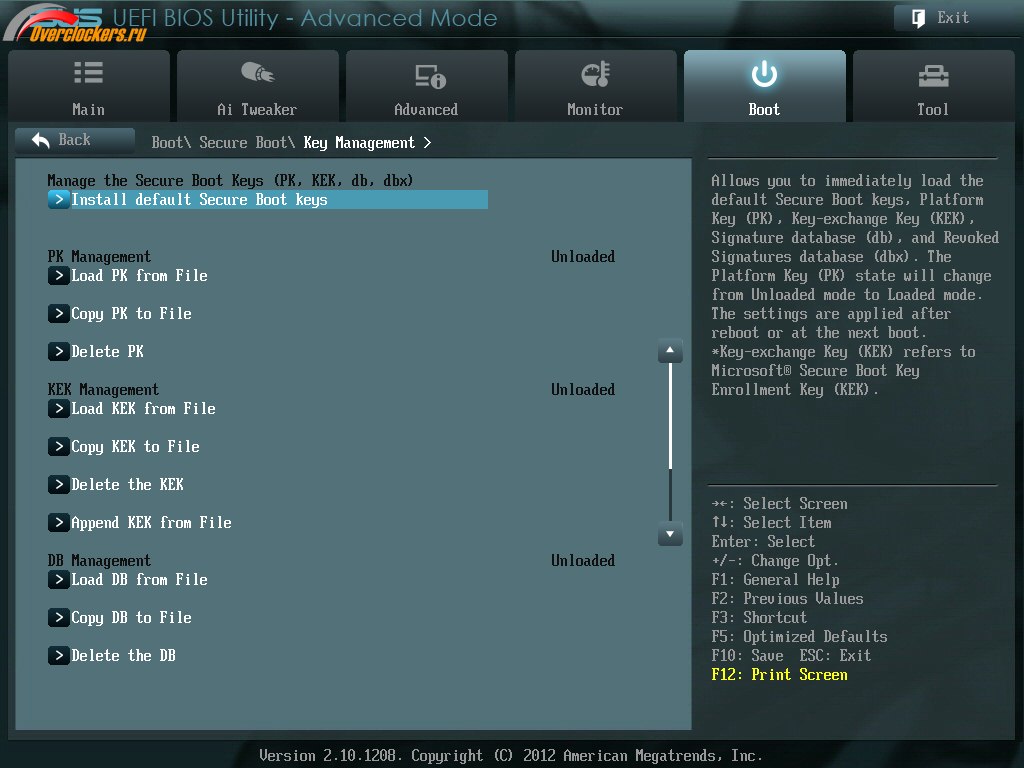

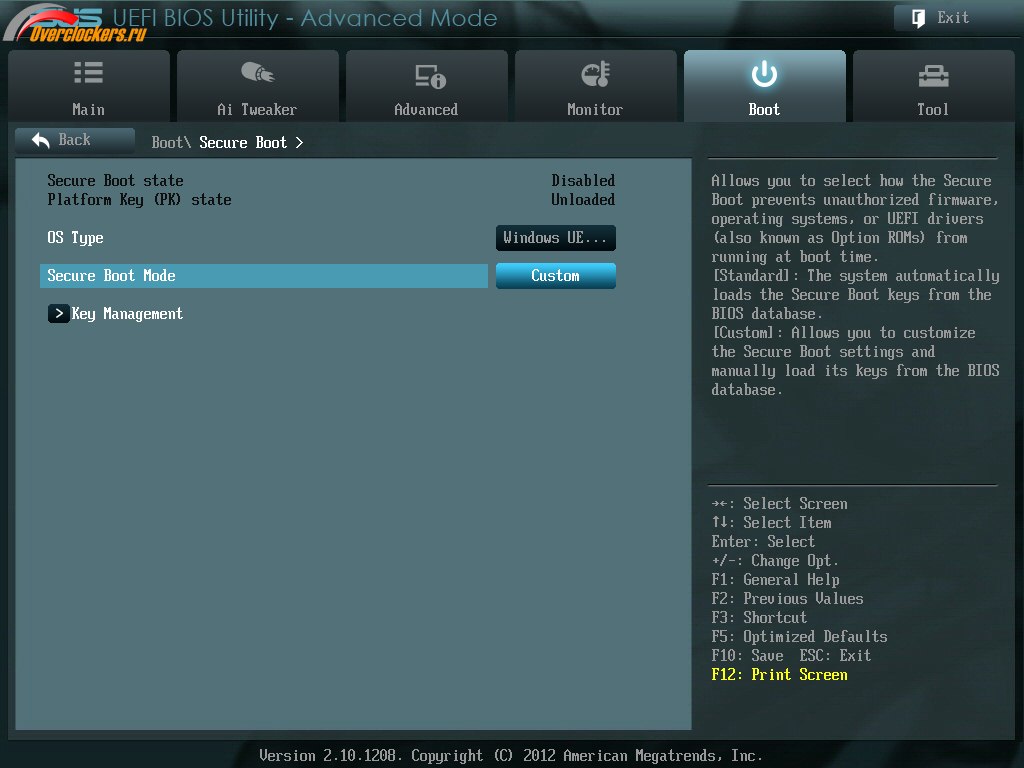

Подраздел Secure Boot Parameters присутствует для реализации возможностей, появившихся вместе с Windows 8.

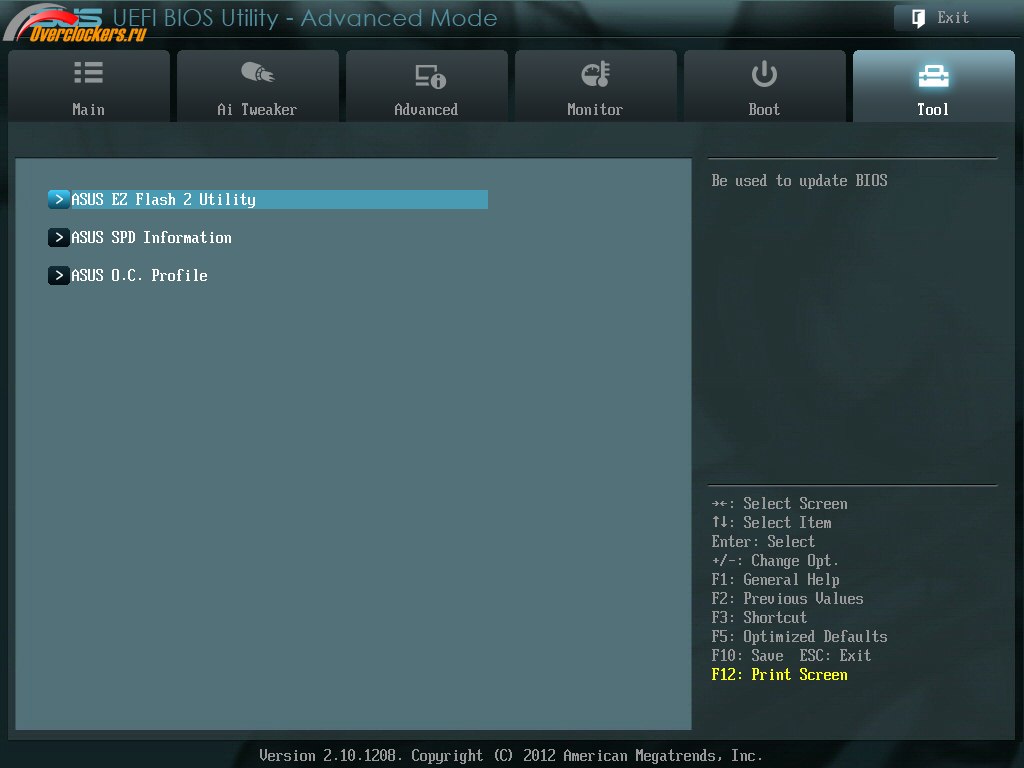

Раздел Tools содержит несколько встроенных утилит:

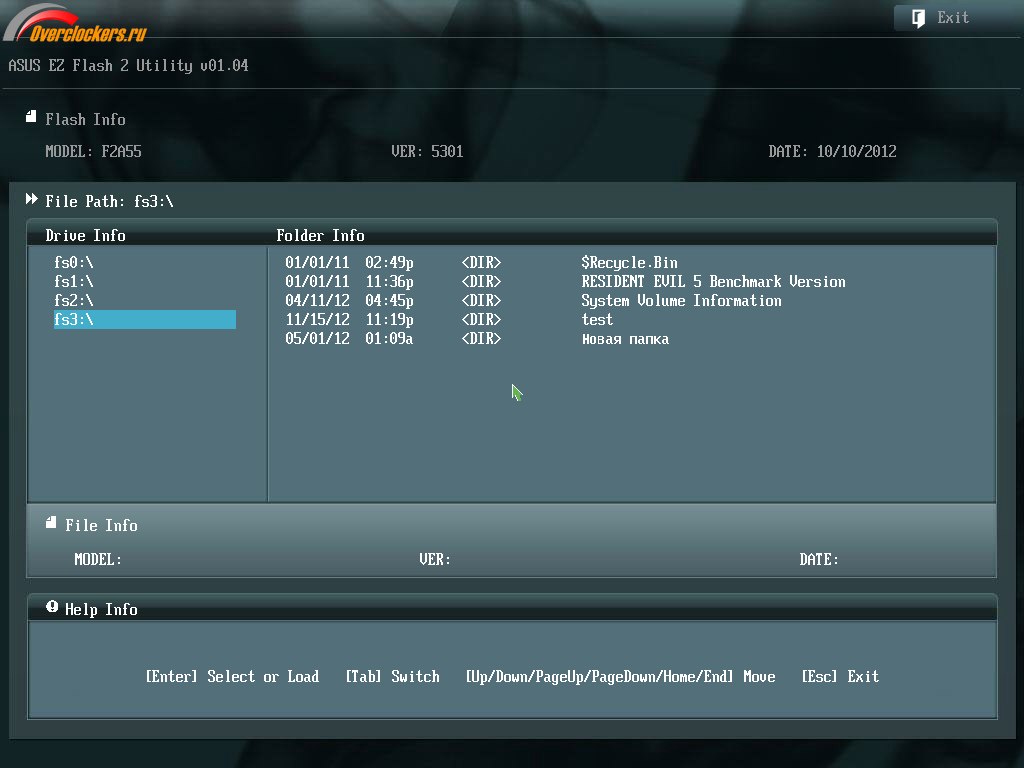

Встроенный прошивальщик EZ Flash 2 традиционно для ASUS дружит и с NTFS, и с кириллицей в именах папок и файлов.

Возможности сохранить имеющуюся прошивку в виде файла на внешнем носителе нет. Только обновление.

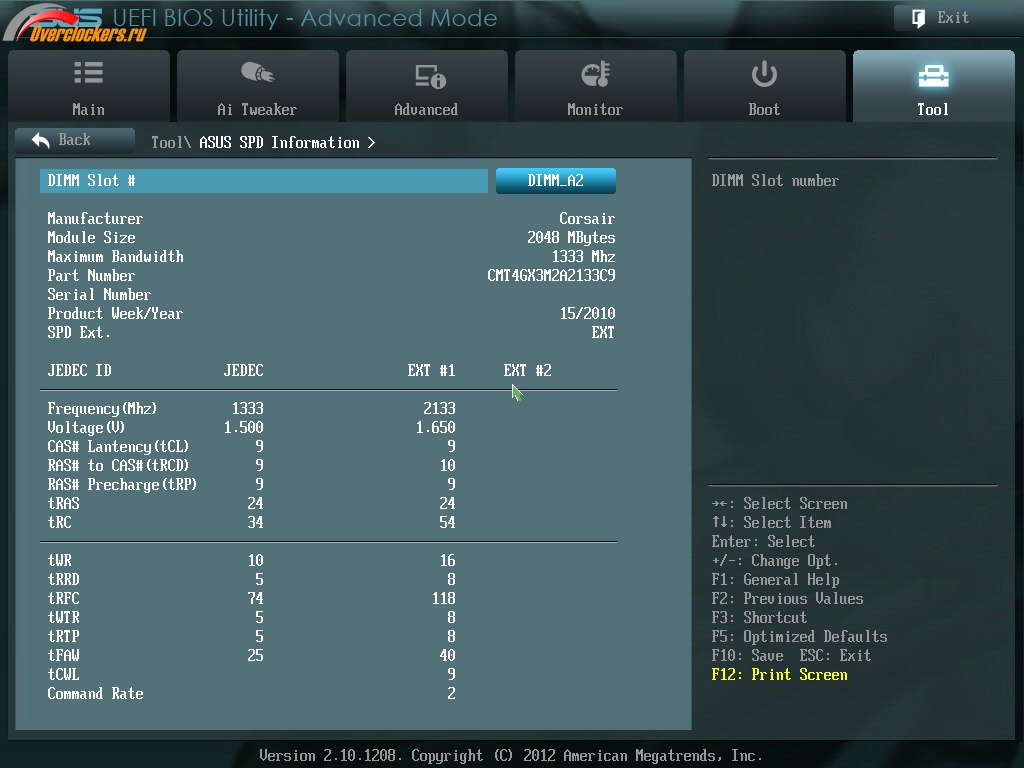

SPD Information позволяет увидеть содержимое профилей SPD установленных модулей оперативной памяти:

ASUS O.C. Profiles позволяет сохранить до восьми профилей разгона (опции, не касающиеся разгонных настроек, например, стартовый экран, вход в EZ Mode или Advanced, не сохраняются).

Сохранения профилей настроек в виде обычных файлов с расширением *.CMO на внешних носителях нет – это «не положено» материнской плате по статусу.

Тестовый стенд

Тестирование ASUS F2A55 проходило в составе следующей конфигурации:

• Процессор: AMD APU A10-5800K 3.8 ГГц (3800 МГц, в режиме TurboCore - 4200 МГц);
• Система охлаждения: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-2;
• Видеокарта: PowerColor Radeon HD 5850 (reference AMD);
• Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В);
• Блок питания: Corsair HX750W 750 Вт;
• Жесткие диски:
• SSD Plextor PX-64M3, 64 Гбайта, SATA 6 Гбит/с;
• HDD Hitachi Deskstar 7K1000, 750 Гбайт;
• Корпус: открытый стенд.

Мониторинг и фирменное ПО

Так же, как и на рассмотренной ранее материнской плате F2A55-M LK, CPU-Z и здесь отображает напряжение некорректно:

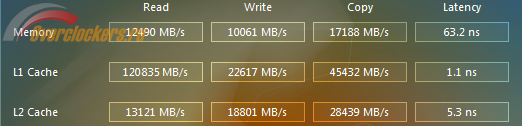

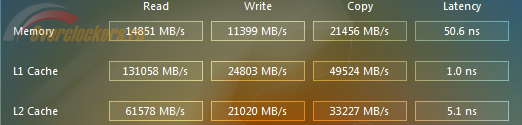

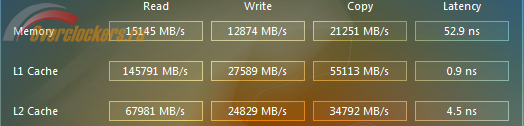

Аналогичная картина и с AIDA64:

Что несколько странно, учитывая то, что на этой плате применен другой контроллер I/O.

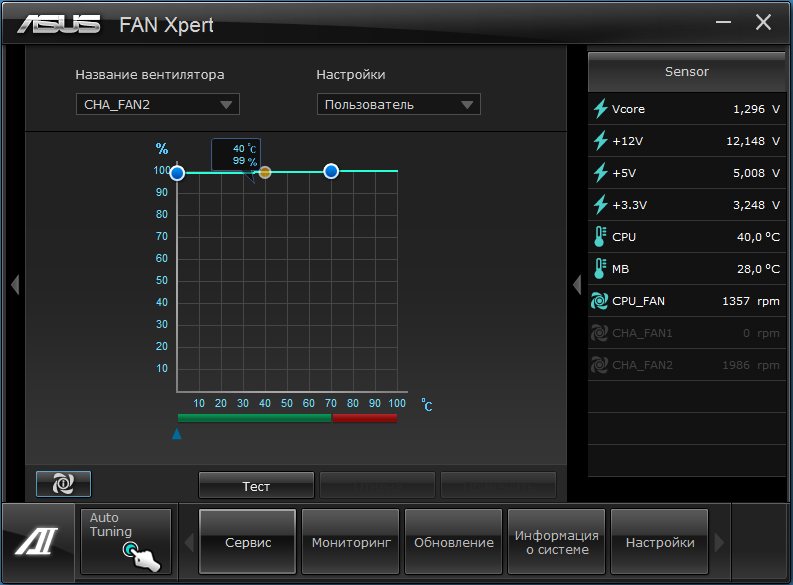

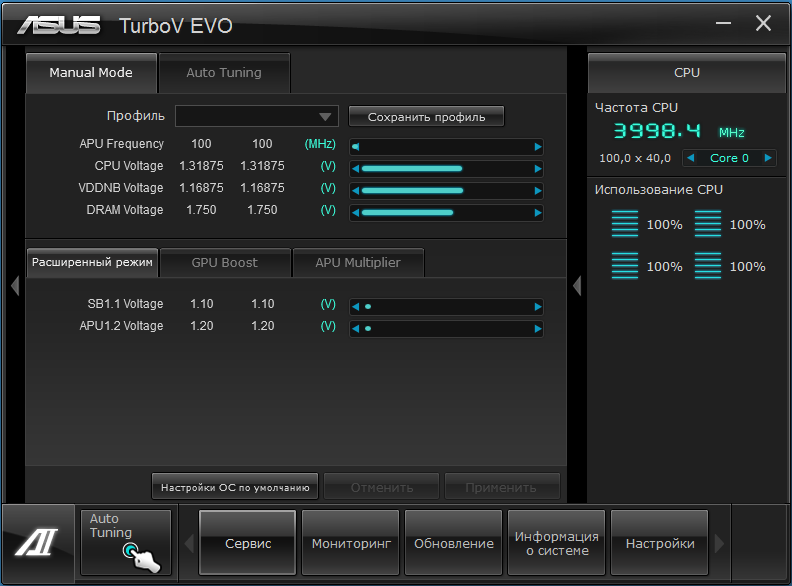

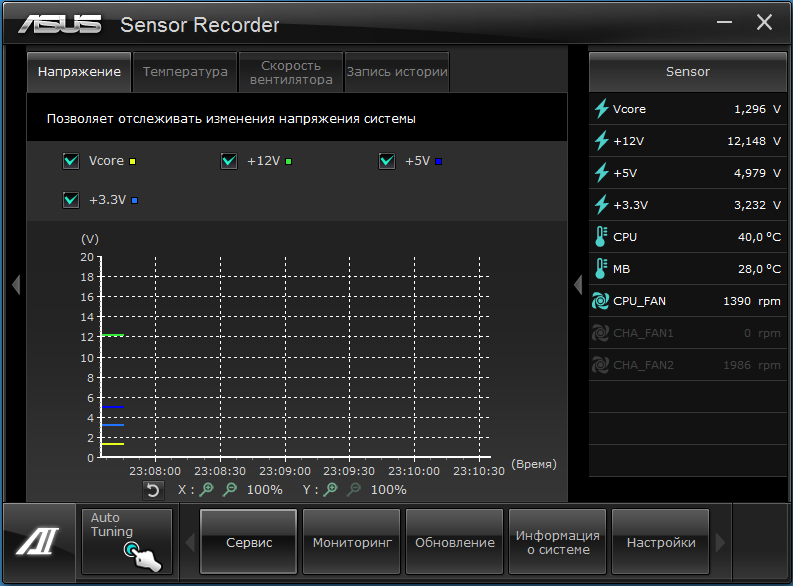

Корректный мониторинг пока что обеспечивает фирменное стандартное программное обеспечение ASUS, оно же дает доступ к настройкам, идентичным таковым в BIOS:

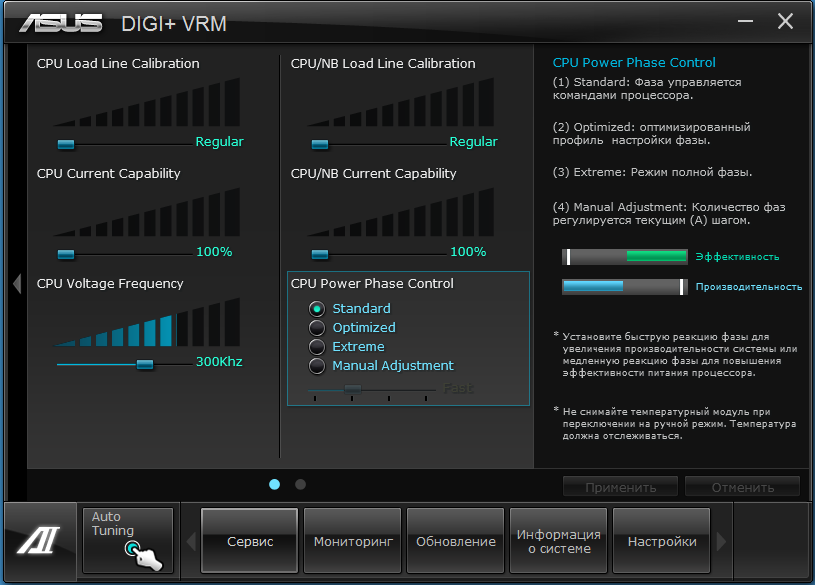

Здесь напряжения, в отличие от BIOS, задаются фактическим значением, а не сдвигом. Нужно учитывать, что настройки, касающиеся разгона, не сохраняются после перезагрузки (к примеру, настройки режимов работы вентиляторов сохраняются в SETUP BIOS).

В целом напряжения задаются корректно и соответствуют выставляемым в BIOS. Это же относится к настройкам LoadLine Calibration.

Точность установки напряжений и работа LLC

Нагрузка имитировалась следующим образом: процессор AMD A10-5800K работал на частоте 4.2 ГГц, CPU NB Core – 2200 МГц, BCLK – 100 МГц, 2*2 Гбайта DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском LinX 0.6.4 (без поддержки AVX).

Напряжение CPU Core.

Напряжение CPU NB Core.

Напомню еще раз: напряжения задаются материнской платой только путем надбавки некой величины к штатному напряжению ЦП. Поэтому фактические числа могут быть иными – они зависят от конкретного экземпляра процессора. В частности, VID используемого A10-5800K для CPU Core составляет 1.325 В, а CPU NB Core – 1.150 В.

Отличий от протестированной ранее F2A55-M LK практически никаких, все отклонения укладываются в погрешность измерений.

Разгон

Несколько удивительно, но разгонный потенциал этой материнской платы оказался еще хуже, чем у F2A55-M LK, несмотря на то, что подсистема питания получила иную элементную базу, да и самих фаз 4 + 2, а не 3 + 2.

Разгонный потенциал ASUS F2A55 по частоте BCLK оказался немногим хуже: система сохраняла стабильность вплоть до 137 МГц:

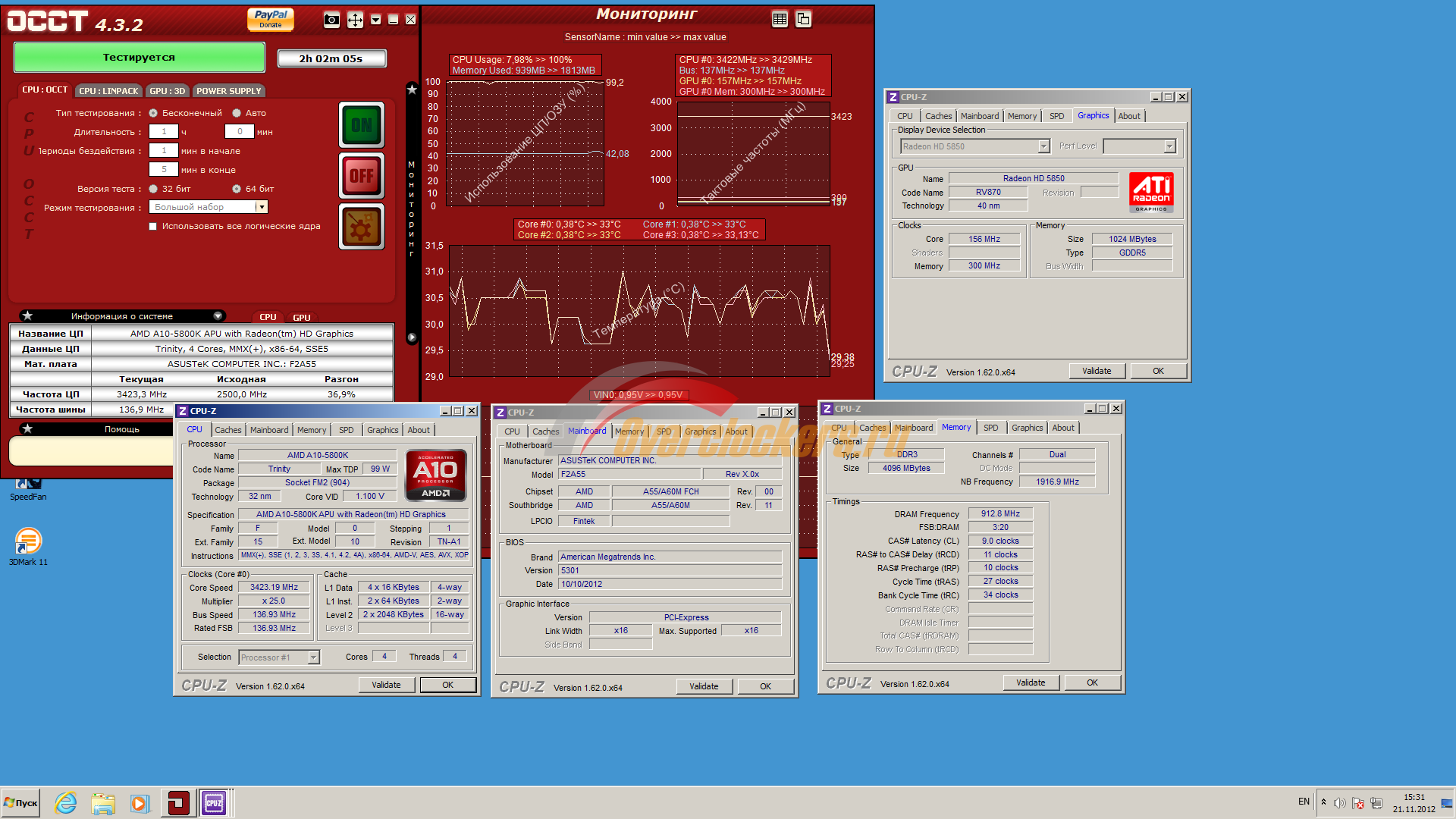

Поиск предельного разгона процессора по ядрам и NB Core уперся в мощность преобразователей питания и их нагрев. Было решено организовать усиленный обдув силами 80 мм вентилятора. Затем вентилятор был заменен на 140 мм Zalman CNPS11X Extreme, работавший на своих максимальных 2000 об/мин. Однако любые попытки повысить напряжение на CPU NB Core свыше 1.250 В приводили к ошибкам и сбоям. CPU Core – выше 1.350 В.

На попытки хоть как-то разогнать систему, перебор различных сочетаний напряжений сначала с одним вентилятором, затем с другим, ушло суммарно два дня. С практически нулевым итогом: 4200 МГц по ядрам, 2300 МГц по NB Core. Оперативная память заработала стабильно только на частоте 2133 МГц с таймингами 9-11-10-27-34-1T. Фактическое напряжение CPU Core ~1.384 В, CPU NB Core ~1.210 В, оперативной памяти ~1.714 В. Температура нагрева обратной стороны платы под силовыми элементами питания процессора составляла 60°C по показаниям термопары.

Либо мне попался неудачный экземпляр платы, либо изначально было заложено так, что подсистема питания на плате работает практически на пределе своих возможностей. И это при том, что количество фаз питания больше.

Тестирование производительности

Методика тестирования

Набор программного обеспечения, его настройки и методика при замерах производительности:

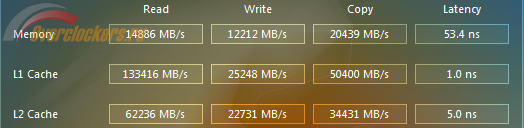

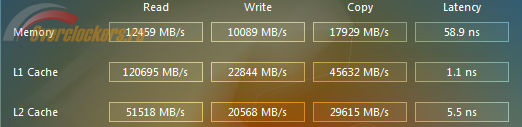

• AIDA64 2.50.2071 Beta, встроенный тест кэша и памяти. Итоговый результат - лучший из трех замеров;
• LinX 0.6.4. Итоговый результат - лучший из пяти проходов;
• Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший из пяти замеров;
• wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший из пяти замеров для 32М и из пяти замеров для 1024М;
• Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
• 7Zip 9.20 x64, встроенный тест производительности. Итоговый результат - лучший из пяти замеров;
• Maxon Cinebench 11.5 x64, тест производительности CPU. Итоговый результат - лучший из пяти замеров;
• 3DMark 2011, результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
• Resident Evil 5 PC Benchmark DX10, результаты фиксированного теста (fps, количество кадров в секунду), настройки по умолчанию при разрешении 1024 х 768. Итоговый результат – лучший из трех замеров.

Результаты тестирования

При настройках по умолчанию, режим без разгона:

• Работа ядер процессора на номинальной частоте 3800 МГц;
• CPU NB Core – 1800 МГц;
• Технологии энергосбережения и Turbo Core отключены;
• Оперативная память – DDR3-1866 с таймингами 9-9-9-27-32-1T.

В режиме стабильного максимального разгона.

Для Gigabyte F2A85X-UP4 это:

• Частота CPU Core - 4592 МГц (99.8 * 46);
• Частота CPU NB Core – 2296 МГц (99.8 * 23);
• Частота оперативной памяти – 1864 МГц (99.8 * 18.66), тайминги – 8-8-8-24-32-1T.

Для MSI FM2-A85XA-G65 это:

• Частота CPU Core - 4589 МГц (99.78 * 46);
• Частота CPU NB Core – 2394 МГц (99.78 * 24);
• Частота оперативной памяти – 1863 МГц (99.78 * 18.66), тайминги – 8-9-8-29-41-1T.

Для ASUS F2A55-M LK это:

• Частота CPU Core - 4125 МГц (128.93 * 32);
• Частота CPU NB Core – 2320 МГц (128.93 * 18);
• Частота оперативной памяти – 2407 МГц (128.93 * 18.66), тайминги – 9-11-10-33-54-1T.

Для ASUS F2A55 это:

• Частота CPU Core - 4200 МГц (100 * 42);
• Частота CPU NB Core – 2300 МГц (100 * 23);
• Частота оперативной памяти – 2133 МГц (100 * 21.33), тайминги – 9-11-10-27-34-1T.

Заключение

Вторая протестированная плата бюджетного сегмента производства ASUS. На этот раз - формата ATX. Среди прочих отличий - на одну фазу питания CPU больше, чем у ранее рассмотренной F2A55-M LK, и использование только твердотельных конденсаторов. Несмотря на это, разгон старшей модели оказался хуже. Очевидно, единственным применением платы является эксплуатация в штатном режиме или с разгоном процессора семейства Trinity лишь с одним активным модулем. Стоит отметить, что ASUS F2A55 не дает возможности использовать встроенное графическое ядро, которое есть у большинства ЦП AMD под Socket FM2, для вывода изображения нужна дискретная видеокарта.

Чипсет AMD A55 сам по себе обладает весьма скромным на сегодняшний день функционалом, но материнская плата все-таки может похвастать наличием двух портов USB 3.0 на задней панели платы, для чего инженерам компании пришлось применить сторонний контроллер ASMedia. Зато и стоимость продуктов на основе этого набора логики соответствующая.

Примерная розничная цена ASUS F2A55 по данным Яндекс.Маркет и Price.ru на момент написания обзора начинается с планки 3000 рублей.

Страница материнской платы ASUS F2A55 на официальном сайте ASUS:

• Глобальное зеркало;
• Русскоязычное зеркало.

Выражаем благодарность:

• Компании AMD и лично Ильясу Шакирову за предоставленный для написания обзора процессор AMD APU A10-5800K;
• Российскому представительству компании ASUS в г. Москве и лично Владу Захарову за предоставленную на тестирование материнскую плату ASUS F2A55.
