Продолжая знакомить читателя с продукцией Lian Li, в данном материале будет рассмотрен еще один их корпус, выполненный в весьма необычном стиле. Напомню, что тайваньская компания Lian Li Industrial Co. известна на мировом рынке в первую очередь выпуском качественных алюминиевых корпусов для ПК. Ее продукция заслуженно пользуется уважением у оверклокеров и энтузиастов всего мира.
На фоне других производителей она выделяется тем, что не боится экспериментировать, выпуская часть своих корпусов в нестандартном оригинальном исполнении, как по внешнему виду, так и по внутреннему убранству. Отличается и организация системы охлаждения, которая в большинстве продуктов компании выполнена, скажем так, необычно. В июне 2012 года на рынок вышел очередной «нестандарт», относящийся к линейке Chic Series - модель PC-A55.
Итак, что же она собой представляет? В первую очередь Lian Li PC-A55 примечателен тем, что наделен совсем необычной внутренней компоновкой. Нет-нет, материнская плата в нем располагается абсолютно стандартно, в отличие от ранее протестированного «молотка» (Lian Li The Hammer PC-100). Зато блок питания в новой модели устанавливается в переднюю нижнюю часть корпуса, причем в вертикальном положении, освобождая место для производительного 140 мм вентилятора. Предназначение последнего - прямой обдув видеокарты, охлаждению комплектующих способствует и выброс нагретого воздуха в верхней части. В итоге воздушный поток проходит снизу вверх, а не в привычной горизонтальной плоскости, как это принято общим стандартом.
Выглядит заманчиво, верно? Выходит, что модель Lian Li PC-A55 наделена весьма необычной системой охлаждения. Но покажет ли подобное строение СО лучшую эффективность охлаждения комплектующих? Это будет выяснено в предстоящем тестировании.
Что касается самого продукта, то кратко его можно охарактеризовать как корпус, выполненный в виде «башни» Midi Tower с поддержкой материнских плат форм-фактора ATX и Micro-ATX. В конструкции предусмотрен один внешний отсек для 5.25-дюймового устройства, возможность установки внутрь до двух 3.5-дюймовых и двух 2.5-дюймовых накопителей, видеокарт длиной до 310 мм, а в его систему вентиляции входят два 140 мм вентилятора. При этом стоимость Lian Li PC-A55 вполне демократична.
Выяснив основную тему, пора непосредственно переходить к рассмотрению новинки. Как обычно, первым делом начнем обзор с изучения упаковки продукта и поставляемых с ним аксессуаров.
Lian Li PC-A55 упакован в картонную коробку сравнительно небольших размеров, ее габариты составляют 445 х 250 х 525 мм (Д х Ш х В), что для корпуса форм-фактора Midi Tower немного ниже нормы. В принципе, размеры самого PC-A55 невелики, поэтому ничего необычного здесь нет. Вес брутто упакованного корпуса - 4.1 кг, что позволяет без проблем транспортировать его в руках.
Оформлена коробка в слегка нетипичном для продуктов Lian Li стиле: вместо черно-синей цветовой гаммы производитель обошелся неокрашенным картоном. Подобное уже было замечено у нескольких корпусов этой компании. Поскольку идентичны обе стороны коробки, а также боковины, то будут приведены лишь две фотографии упаковки продукта.
На лицевой стороне можно ознакомиться с внешним видом PC-A55, точнее сказать, со схематическим изображением его фронтальной панели. И хотя по ней мало что понятно, тем не менее, какое-то представление о продукте покупатель все же получает. Здесь же размещен логотип производителя и название модели, а также традиционная фишка компании – «Aluminum Case», что указывает на «алюминиевость» изделия. Дополнительно приведена информация о возможности установки в корпусе видеокарт длиной до 310 мм (сейчас, наверное, ни один производитель без подобного информирования не обходится, если это позволяют характеристики устройства).
Боковые стороны коробки несут на себе техническую информацию. Здесь указаны спецификации продукта на четырех языках, русский язык отсутствует. В верхней части галочкой помечен цветовой вариант корпуса, ведь Lian Li PC-A55 выпускается на рынок в двух цветовых расцветках – Silver и Black (серебристый и черный соответственно). Первый вариант ничем не окрашен и получил серебристый металлический цвет (модель PC-A55A), второй же анодирован в черном цвете (модель PC-A55B).
Традиционные ручки-отверстия, предназначенные для транспортировки корпуса, на боковых сторонах коробки обнаружить так и не удалось. Должно быть, производитель решил отказаться от их применения из-за небольшого веса продукта. Хотя их наличие было бы не лишним.
Внутри коробки Lian Li PC-A55 упакован в прозрачный полиэтилен (весьма жесткий) и зажат между двумя пенопластовыми демпферами-фиксаторами, предохраняющими его от механических повреждений. Внутри упаковки корпус расположен фронтальной панелью вверх. Все, как и положено.
Здесь же, под слоем полиэтилена, находится руководство пользователя, выполненное в виде большого сложенного вдвое листа. Написано оно на четырех языках, русский язык, как и в случае с упаковкой корпуса, отсутствует. Впрочем, большое количество иллюстраций позволит разобраться в руководстве даже неподготовленному пользователю. Слегка огорчает черно-белое оформление всей инструкции. На отдельном листе приводится аналогичное руководство, однако язык здесь точно определить не удалось, поскольку все описание представлено в виде иероглифов.
Кроме всего прочего, продукт укомплектован рекламной брошюрой, на которой изображено множество устройств расширения к корпусу, выпускаемых все тем же Lian Li. Список весьма обширен, производителю есть чем похвастать. Да и потребитель порадуется возможности модифицировать приобретенный продукт. В этом плане у Lian Li конкурентов нет. Однако стоит заметить, что не все устройства подходят к конкретной модели корпуса.
Аксессуары к Lian Li PC-A55 производитель поместил в небольшую картонную коробочку белого цвета, которую удалось обнаружить внутри корпуса пристегнутой к корзине для жестких дисков. Коробочка оказалась мала, впрочем, ровно, как и ее содержимое. Все, что входит в комплект, можно пересчитать по пальцам: пакетик с винтами для крепления системной платы, блока питания и оптического привода; пакетик с винтами для крепления накопителей; пакетик с антивибрационными кольцевыми прокладками для 2.5-дюймовых накопителей, спикером и парой пластиковых стяжек для проводов; переходник с USB 3.0 на USB 2.0.
Ниже можно подробно ознакомиться со списком аксессуаров, поставляемых с Lian Li PC-A55.
Как видно, комплект поставки Lian Li PC-A55 не блещет изыском, однако включает в себя все самое необходимое для сборки компьютера. Никаких дополнительных приспособлений обнаружить не удалось. А жаль…
Теперь пора переходить непосредственно к изучению главного подопытного - корпуса Lian Li PC-A55.
Как уже было сказано выше, Lian Li PC-A55 выпускается на рынок в двух цветовых вариациях - Silver и Black. Первый - серебристый, второй - полностью черный. Поскольку корпус алюминиевый, его внешний слой выполнен в виде оксида, полученного в результате анодирования металла. В черной цветовой вариации PC-A55 поры оксида дополнительно пропитаны черным красителем. Такой способ позволяет получить качественный, тонкий и очень прочный внешний слой, в отличие от стальных корпусов, где краска накладывается поверх металла.
Материал изготовления Lian Li PC-A55 – анодированный алюминий. Это касается всего корпуса: как самого шасси, так и фронтальной панели, а также боковин. Толщина алюминия шасси и фронтальной панели составляет 1.5 мм, толщина боковых стенок немногим меньше – 1.0 мм. В целом, шасси Lian Li PC-A55 является довольно прочной цельносборной конструкцией.

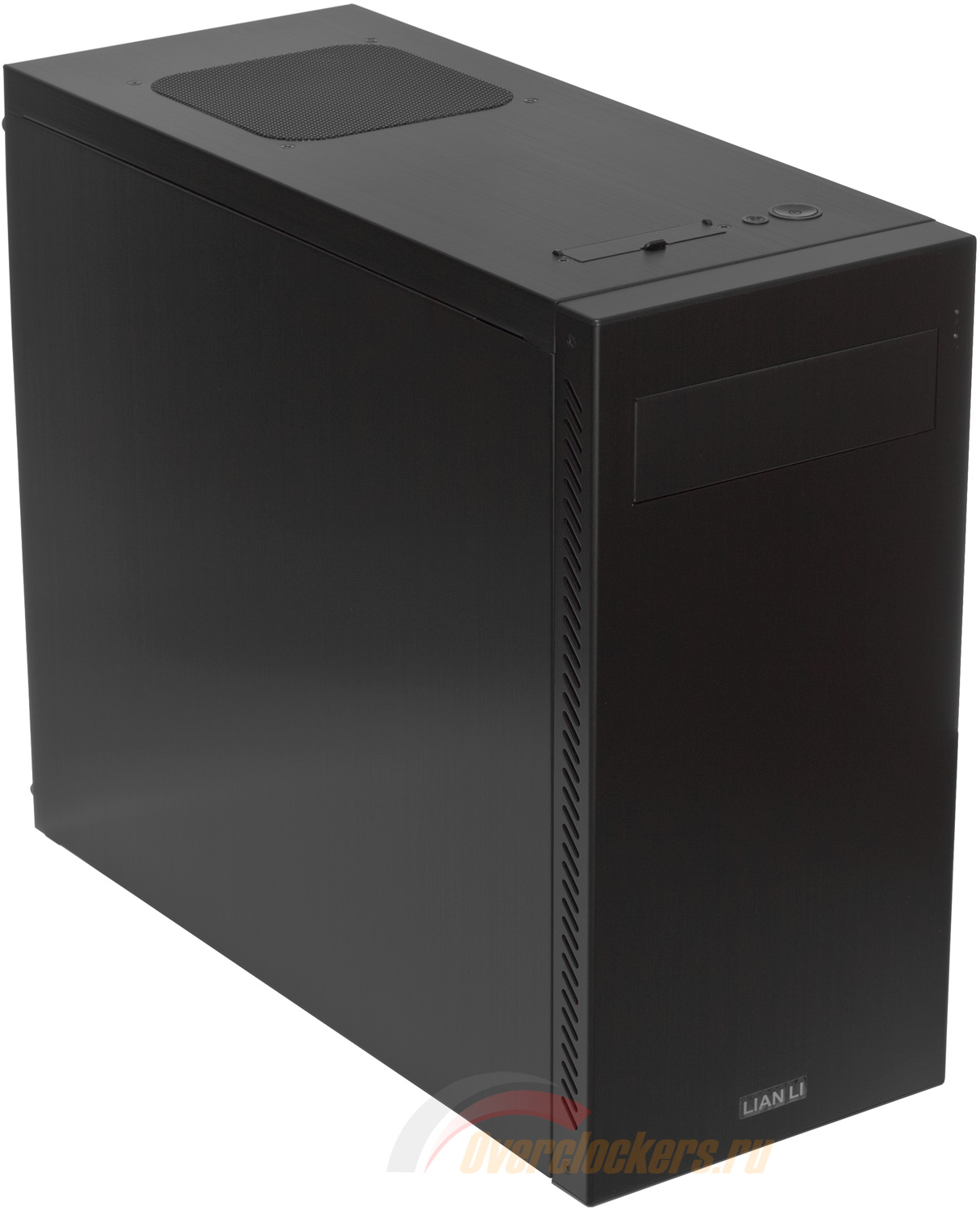

Lian Li PC-A55 выполнен по типу «башни» в форм-факторе Midi Tower. Его габариты: 188 мм в ширину, 375 мм в высоту и 455 мм в глубину. Масса нетто - 3.87 кг, что для алюминиевого корпуса подобных размеров в пределах нормы. Он не слишком высок, зато обладает увеличенной до 455 мм глубиной, что позволяет установить в него мощные современные графические адаптеры. А вот ширина в 188 мм явно маловата, что автоматически блокирует установку внутрь высоких охладителей CPU башенных конструкций (максимальная высота кулера - 150 мм). Но в целом, при уменьшенных габаритах корпуса есть возможность установки внутрь полноразмерной системной платы форм-фактора ATX, а также видеокарты длиной до 310 мм.
Дизайн Lian Li PC-A55 можно считать классическим. Квадратные формы и прямые углы полностью подтверждают это. Этакий прямоугольный закупоренный ящичек. Но дизайн стильный, ничего не скажешь. Дополнительный шарм придает анодированный окрас, в стиле слегка заточенного «под асфальт» металла. Впрочем, от алюминиевого корпуса другого ожидать было сложно.
Обе боковые панели Lian Li PC-A55 полностью глухие, какие-либо вентиляционные решетки на них отсутствуют. Часто подобное «глухое» исполнение не лучшим образом сказывается на эффективности охлаждения, в особенности мощной видеокарты, поскольку отсутствие нормального обдува ускорителя может привести к ухудшению его температурного режима. Но только не в Lian Li PC-A55. Не будем забывать о втяжном и обдувающим видеокарту 140 мм вентиляторе, расположенном на днище корпуса.
Снимаются панели за специальную выемку сдвигом назад, а затем вверх, дополнительная фиксация дверцы в установленном состоянии осуществляется при помощи винтов с накатанной головкой, которыми панели прижимаются с заднего торца – по два винта на каждую. Кстати, винты оборудованы шайбами из мягкого материала, чтобы предохранить поверхность металла. Непосредственно сами боковые дверцы сделаны из алюминия толщиной 1.0 мм и изнутри также анодированы в черном цвете.
Теперь разберем фронтальную панель Lian Li PC-A55, ведь она является наиболее важной эстетической составляющей любого корпуса. Как можно видеть, в самой верхней части расположился один 5.25-дюймовый отсек для оптического привода, закрытый глухой съемной заглушкой, которая также изготовлена из анодированного в черный цвет алюминия. Хотя между заглушкой и самой панелью можно наблюдать некрупных размеров щели, размером что-то около полмиллиметра. Но внешне фронтальная панель Lian Li PC-A55 смотрится очень изящно, а расположенный снизу серебристый логотип компании-производителя придает продукту дополнительный шарм.
Фронтальная панель Lian Li PC-A55 съемная. Для того чтобы ее снять, панель требуется потянуть на себя, она отсоединяется при совсем небольшом усилии. Что примечательно, никаких проводов к съемной части не подводится, поскольку основное управление вынесено на верхнюю панель, а светодиоды-индикаторы расположены на самом корпусе. К слову, лицевая панель Lian Li PC-A55 выполнена из анодированного алюминия толщиной 1.5 мм.
После снятия «фронта» открывается необычная картина – отсутствует какая-либо перфорация основной панели. Почти полный монолит. Собственно, в вентиляционных решетках надобности просто нет (хотя, на мой взгляд, в районе корзины для HDD она бы не помешала). Лишь в самой нижней части панели есть прямоугольный вырез, через который происходит выброс нагретого воздуха от блока питания (в Lian Li PC-A55 БП расположен в передней части корпуса).
Все управление компьютером вынесено на переднюю часть верхней панели корпуса. С правой стороны расположились две круглые кнопки включения ПК и перезагрузки. Та, что побольше – кнопка включения, маленькая, соответственно, перезагрузки. Перепутать их будет, наверное, невозможно, в силу сильно различающихся размеров кнопок. Даже в полной темноте.
Слева расположился отсек с интерфейсами для подключения внешних устройств. В его конструкции предусмотрена откидывающаяся крышечка, которая во время неиспользования портов защищает их от пыли. Из интерфейсов здесь можно обнаружить ни много, ни мало: один порт USB 3.0 характерного синего окраса, один порт USB 2.0, а также пару выходов на наушники и микрофон (mini-jack 3.5 мм), поддерживающие стандарт HD Audio (AC’97 не предусмотрен). Ничего необычного, все как у большинства современных корпусов. Кстати, подключаются внешние порты USB при помощи USB 3.0 разъема.
Однако в комплекте с корпусом поставляется переходник на USB 2.0. Но при таком подключении высокоскоростной интерфейс USB 3.0 на фронтальной панели будет функционировать лишь как 2.0. Поэтому тем пользователям, кто хочет использовать фронтальный USB 3.0 порт по его прямому назначению, но у кого нет на материнской плате соответствующего разъема, придется обзаводиться дискретным USB 3.0 адаптером.
Функцию сигнализаторов выполняют два светодиода, которые расположены в верхней части фронтальной панели. Интенсивность светового излучения от них невысока, однако исходящий свет все же может доставлять дискомфорт в темном помещении. Сигнализатор подачи на компьютер питания испускает синее свечение, индикатор активности дисковой подсистемы – красное.
Теперь пару слов о задней панели корпуса. По большей части ее компоновка стандартна, хотя есть и различия. В первую очередь это касается вентиляционной решетки в верхней части панели, где по идее должен размещаться вытяжной вентилятор. В Lian Li PC-A55 он отсутствует, поскольку организация системы вентиляции в корпусе его не предусматривает. Решетка скорее служит для улучшения организации продува, хотя отверстия для крепления вентилятора на ней все же присутствуют. Здесь можно разместить либо 92 мм, либо 80 мм вентилятор. Замечу, что диаметр отверстий решетки очень мал и составляет всего 3 мм, поэтому размещение здесь вертушки вряд ли улучшит ситуацию. Хотя стоит все же попробовать.
Слева от вентиляционной решетки расположился стандартный вырез под I/O заглушку материнской платы. Вся средняя часть задней панели занята слотами расширения, которых здесь можно насчитать в количестве семи штук. Они закрыты съемными перфорированными заглушками. Справа от них можно видеть еще одну небольшую вертикальную решетку, помогающую охлаждать установленные PCI-карты. Наконец, в самом низу можно видеть разъем питания, куда подключается сетевой кабель 220 В. Вот, собственно, и весь набор. Однако жаль, что производитель не оборудовал свое детище отверстиями для вывода шлангов системы жидкостного охлаждения.
Верхняя панель Lian Li PC-A55 почти полностью глухая, не считая вентиляционной решетки в задней части, где установлен вытяжной 140 мм вентилятор. Поскольку он функционирует на выдув, производитель мог бы сделать диаметр отверстий вентиляционной решетки чуть побольше. А в данном случае это значение составляет всего 2 мм, что не лучшим образом будет сказываться на воздушном потоке. С другой стороны, проблемой это не назовешь, есть возможность демонтировать и вентилятор, и решетку. Лично я заменил бы ее на решетку-гриль, аналогичную установленным на внутренних вентиляторах.
Следует обратить внимание и на тот факт, что «верхушка» является съемной конструкцией. Прикручена она четырьмя обычными винтами с фронтальной и задней сторон корпуса. Не совсем понятно, с какой целью разработчик сделал ее съемной. Разве что это может облегчить рассортировку проводов от блока питания или выручить при подключении проводов к системной плате. Так или иначе, возможность снятия верхней панели может показаться приятным бонусом, а для кого-то – даже нужным.
Нижняя панель корпуса также оборудована вентиляционной решеткой в задней части. Здесь установлен втяжной 140 мм вентилятор. Он получил безвинтовое антивибрационное крепление и снимается простым сдвигом вперед. А сама решетка прикрыта с внешней стороны противопылевым фильтром, который является съемным. Он держится на защелках и при необходимости его можно снять. Но для этого придется наклонить «системник».
Опорой системному блоку служат четыре круглые широкие ножки, выполненные из жесткой резины и расположенные по периметру днища корпуса. В месте соприкосновения с поверхностью ножки накатаны, что дополнительно придает системному блоку устойчивость. Да и само их изготовление из мягкого материала исключает порчу опорной поверхности. Высота ножек составляет 13 мм, а их диаметр колеблется от 23 до 28 мм.
Один неприятный момент: ножки ничем не прикручены, а банально приклеены к днищу. В будущем могут и отвалиться. Хотя производитель все же предусмотрел в днище отверстия для их прикручивания.
Покончив с внешним видом и дизайном Lian Li PC-A55, пора переходить к изучению его внутреннего строения.
Как все уже, наверное, поняли, внутреннее строение Lian Li PC-A55 отличается от общепринятых стандартов. В первую очередь это касается переноса блока питания в переднюю нижнюю часть корпуса, где он располагается на отведенном для него постаменте в вертикальном положении. А его место в задней части занял 140 мм «пропеллер», нагоняющий прохладный воздух внутрь системного блока и создающий в нем положительное давление. Помимо этого, исходящий от него воздушный поток направляется прямо на графический ускоритель. В остальном внутренняя компоновка Lian Li PC-A55 по большей части стандартна. С внутренним строением продукта можно ознакомиться по приведенным ниже фотографиям.
В отличие от наружного черного цвета (тестируемая модель PC-A55B), внутренности Lian Li PC-A55 не подверглись какому-либо окрасу, поэтому внутри пользователя встречает блестящий серебристый цвет. И все же, анодирование алюминия присутствует и здесь. Как по мне, подобное цветовое оформление сочетается наиболее гармонично: черный цвет снаружи и серебристый внутри – смотрится очень красиво и стильно.
Как уже упоминалось, в задней нижней части расположен 140 мм вентилятор, функционирующий на вдув. Место для блока питания – в передней нижней части корпуса, где он располагается на подставке в вертикальном положении. Между вентилятором и блоком питания есть одно посадочное место для 2.5-дюймового накопителя, который закрепляется на днище в специальные пазы (крепление безвинтовое с применением антивибрационных прокладок). Проложенный кабель 220 В (от отсека для БП к задней части корпуса) позволяет осуществить вывод подключения основного питания на заднюю панель.
Выше нижнего вентилятора – поддон системной платы, которая крепится сюда на шестигранные стойки. Производитель уже позаботился о нас и закрутил стойки своими силами. Как итог – экономия времени на сборку компьютера. Поддерживаемый Lian Li PC-A55 форм-фактор материнских плат - ATX и Micro-ATX. Наиболее распространенное сочетание.
Над системной платой, на верхней панели корпуса есть посадочное место для еще одной 140 мм вертушки, которая, собственно, уже установлена на свое место. Данный вентилятор функционирует на выдув и занимается отводом нагретого воздуха наружу. Это единственный штатный вентилятор, который выбрасывает горячий воздух из блока.
В верхней передней части корпуса расположились отсеки для устройств. Здесь находится один 5.25-дюймовый отсек для оптического привода (либо же для иного устройства подобного типоразмера), под ним – корзина для двух 3.5-дюймовых жестких дисков. Еще один 2.5-дюймовый накопитель можно разместить снизу корзины, для него предусмотрены необходимые крепежные отверстия (закрепленный накопитель будет находиться вверх тормашками). Соответственно, в Lian Li PC-A55 можно разместить одно 5.25-дюймовое устройство, два 3.5-дюймовых жестких диска и два 2.5-дюймовых накопителя.
С обратной стороны поддона системной платы ничего особенного наблюдать не приходится, разве что большой квадратный вырез в районе процессорного разъема. Он служит для беспрепятственного доступа к процессорному охладителю, чаще всего – к крепежной крестовине (backplate) СО. При наличии данного выреза нет необходимости извлекать материнскую плату, если проводятся какие-либо манипуляции с кулером.
Теперь перейдем к следующему разделу, посвященному особенностям сборки системы в рассматриваемом корпусе.
В отличие от общепринятых стандартов, когда блок питания располагается в задней части корпуса (снизу или сверху), в Lian Li PC-A55 разработчики перенесли его местоположение в нижнюю переднюю часть «кейса». Причем расположили его в вертикальном положении. Подобный шаг обусловлен строением системы вентиляции корпуса, а точнее – расположением нижнего втяжного вентилятора в задней части днища.
Устанавливается БП на специальном поддоне, высота которого составляет 43 мм. Там же осуществляется его подключение сетевым кабелем 220 В, проложенным по всей длине корпуса, разъем от которого выводится на заднюю панель. Перед установкой блока питания требуется обязательное снятие поддона. Он прикручен четырьмя винтами с накатанной головкой: два винта располагаются здесь же, два других – со стороны фронтальной панели (к слову, от нее блок отделяет небольшая антивибрационная прокладка).
Функционирование вентиляции БП происходит следующим образом: осуществляется забор воздуха вентилятором блока питания изнутри корпуса, который затем выбрасывается вниз, выходя через нижнее отверстие, расположенное в нижней же части фронтальной панели. Расположенные с обеих сторон панели дополнительные вентиляционные отверстия помогают отводить тепло от блока (воздушные потоки нагретого БП воздуха рассеиваются более равномерно).
Плюсом здесь в некоторой степени можно отметить вертикальное расположение блока питания. Ведь, как известно, горизонтальное положение устройства может повлиять на срок службы вентилятора БП, снизив его (где он располагается в горизонтальном положении).
При выборе модели блока питания для Lian Li PC-A55 стоит быть особенно внимательным: не рекомендуется использовать модульные (с отсоединяемыми кабелями) блоки длиной более 140 мм. В противном случае разъемы могут упереться в корзину для жестких дисков, сильно мешая укладке проводов, а то и вовсе выгнув ее. Немодульные версии можно использовать длиной до 160 мм, в этом случае проблем возникнуть не должно. Стоит отметить, что максимальная обозначенная производителем длина БП составляет 160 мм (как и у стендового модульного Enermax MODU 87+, из-за этого с проводами пришлось повозиться).
Важный момент: если в корзину установлен 2.5-дюймовый накопитель (снизу корзины), то блок питания длиной 160 мм разместить не удастся. В этом случае допускаемая длина ограничивается значением 140 мм.
Поскольку в Lian Li PC-A55 отсутствует система кабель-менеджмента, все провода от блока питания располагаются внутри корпуса. Однако, за счет некоторого свободного пространства между ним и правой боковой панелью, провода без проблем можно сконцентрировать там. Впрочем, при сборке данного тестового семпла так и было сделано – путаницы проводов внутри корпуса почти не было, что не может не радовать. Кстати, пытаться прокладывать провода от блока питания за поддоном системной платы не рекомендуется, поскольку они там попросту не поместятся.
Системная плата устанавливается стандартным способом на прикрученные в поддон шестигранные стойки. Производителем за нас уже вкручены все девять стоек, что позволяет сэкономить время при сборке компьютера. Еще раз отмечу, что корпусом поддерживаются материнские платы наиболее распространенного форм-фактора ATX и Micro-ATX.
Lian Li PC-A55 может похвастать поддержкой длинных видеокарт. Указанная производителем максимальная длина графического адаптера составляет 310 мм. В целом, в PC-A55 удастся разместить даже мощную современную видеокарту. Хочу добавить, что установленные накопители не будут мешаться размещению видеокарты, поскольку те находятся выше. А вот близкорасположенный к видеоускорителю блок питания, в некоторой степени поможет откачивать от нее нагретый воздух.
О креплении 5.25-дюймового устройства сказать особо и нечего. Оптический привод устанавливается с передней части корпуса после извлечения соответствующей заглушки. Но перед этим требуется отсоединить фронтальную панель. Привинчивается привод четырьмя винтами с накатанной головкой – по две штуки с каждой стороны. И хотя сегодня распространено безвинтовое крепление устройств, когда привод поджимается специальным механизмом, однако скрепление как в данном случае – по старинке – я считаю наиболее надежным и долговечным, пусть и в ущерб времени сборки «системника».
Крепление устройств хранения данных осуществляется достаточно быстро. Причем процедура крепления 2.5-дюймовых и 3.5-дюймовых накопителей различается. Если крепление первых безвинтовое и с применением антивибрационных колец-прокладок, то установка вторых происходит аналогично оптическому приводу, она сводится к банальному прикручиванию HDD в корзину. Причем без применения антивибрационных прокладок.
Извольте, так что же это? Позиция производителя в данном случае мне непонятна. Ведь чаще всего как раз именно 2.5-дюймовые накопители не требуют применения «силикона», поскольку обычно применяются твердотельные накопители (SSD). А уж для 3.5-дюймовых «хардов» применение антивибрационного крепления в последнее время стало неотъемлемой частью практически любого более-менее приличного «кейса». Непорядок, однако…
Теперь вернемся к системе кабель-менеджмента, о которой говорилось ранее. Собственно, ее в продукте и нет. С обратной стороны корпуса, за поддоном системной платы, не удастся проложить толстые провода, поскольку расстояние между стенкой совсем мало. А проделанные в поддоне небольшие отверстия служат для прокладки проводов от вентиляторов. Можно даже не пытаться проложить 12-вольтовый кабель питания процессора (ATX12V), разъем попросту не пройдет.
Как и у всех современных корпусов, у Lian Li PC-A55 есть большая квадратная прорезь (в поддоне системной платы), расположенная напротив процессорного гнезда и предназначенная для беспрепятственного доступа к процессорной СО, а точнее – к задней крепежной крестовине (backplate) кулера. При наличии данного отверстия можно манипулировать кулером без необходимости извлечения материнской платы. В процессе сборки системы на базе Lian Li PC-A55 отверстие оказалось сильно смещено вправо, напрочь блокируя крестовину (на стендовой ASUS P8P67). Косяк Lian Li? По своему опыту могу сказать, что большинство корпусов этого производителя явно не дружат с ASUS.
Важный момент: максимальная высота процессорного охладителя заявлена производителем как 150 мм. Стоит учесть данный нюанс при выборе кулера CPU. Большинство производительных башенных кулеров в Lian Li PC-A55 точно не поместятся, однако остается возможность использовать эффективные СО топ-конструкции. Что, собственно, и было сделано при сборке текущей системы. Для данного тестирования был взят Noctua NH-L12 с применением обоих штатных вентиляторов. Его обзор не так давно проводился в лаборатории, при желании с ним можно ознакомиться более подробно.
В целом, сборка компьютера в Lian Li PC-A55 проходит без затруднений. Но только в том случае, если правильно подобраны комплектующие. Еще раз советую обратить внимание на выбор в первую очередь блока питания, а точнее, на необходимость подбора модели, размеры которой укладываются в предоставленные производителем рамки (немодульные варианты – длина до 160 мм, модульные – до 140 мм). И не стоит забывать о максимальной высоте процессорного охладителя. В противном случае сборка системного блока может доставить немало проблем, когда остается только одно – поминать разработчика недобрым тихим словом.
Ну не красавец ли, а?
Пора немного поговорить о системе охлаждения Lian Li PC-A55.
Систему вентиляции Lian Li PC-A55 сложно назвать навороченной, поскольку она насчитывает в себе только два 140 мм вентилятора, без возможности расширения СО. Однако ей все же стоит уделить повышенное внимание, ведь она необычна и оригинальна в своем исполнении.
Итак, корпус насчитывает в себе два вентилятора. Один фирменный «пропеллер» типоразмера 140 х 140 х 25 мм, расположенный на нижней панели в задней части:
И еще один идентичный 140 мм, месторасположение которого - на верхней панели:
Нижняя «стосороковка» функционирует на вдув, накачивая прохладный воздух внутрь корпуса, верхний вентилятор призван выкачивать нагретый воздух из «системника» наружу. Расположены они один над другим, что можно видеть на схеме ниже:
Так что в итоге получается? Засасываемый снизу прохладный воздух проходит напрямую через видеокарту и процессорный охладитель, выходя наружу в верхней части корпуса и унося с собой образованное в результате нагрева комплектующих тепло. Кроме того, обдувается и вся системная плата целиком. Одним словом, продув Lian Li PC-A55 осуществляется в вертикальном положении – снизу вверх. Эффективному продуву также способствует полная закупорка всех частей корпуса, ведь в нем нет ни одной вентиляционной решетки (не считая посадочных мест под вентиляторы). Теоретически, подобное построение системы вентиляции корпуса должно положительно сказаться на эффективном отводе тепла из него. Но о чем это я? Ведь это будет проверено в предстоящем тестировании.
К слову о вентиляторах. Применяемые в Lian Li PC-A55 «ветродуи» произведены Lian Li, их типоразмер - 140 х 140 х 25 мм, номинальная скорость вращения ~1000 об/мин. Крыльчатка каждого насчитывает на себе одиннадцать лопастей, а подключение к питанию осуществляется посредством трехконтактного разъема. Дополнительно вентиляторы оборудованы переходником на Molex «мама-папа».
Из противопылевых фильтров в Lian Li PC-A55 присутствует только один, им оборудовано втяжное отверстие нижнего вентилятора. Фильтр расположен с внешней стороны, является съемным и держится на защелках. Процедура его снятия требует поднятие или переворот системного блока.
Еще один момент: при размещении в системе процессорного охладителя башенной конструкции, его следует размещать горизонтально, чтобы продув вентилятором кулера осуществлялся снизу вверх.
Стоит отметить наличие на обоих вентиляторах установленных решеток-грилей. Причем их конструкция – наиболее оптимальная в плане аэродинамики и сопротивление воздушному потоку они создавать практически не должны. Однако нижний противопылевой фильтр и верхняя сетка все же будут в какой-то степени «сажать» воздушный поток. К сожалению, не без этого…
Возможность регулирования скорости вращения вентиляторов в Lian Li PC-A55 отсутствует. Проще говоря, штатного реобаса нет. Однако это не столь страшно, поскольку вертушки, которыми укомплектован Lian Li PC-A55, обладают приемлемыми скоростными характеристиками (~1000 об/мин) и не должны производить сильный шум. Любителям тишины стоит попробовать установить в корпус сторонний контроллер вентиляторов, если номинальные шумовые характеристики не устроят. Но здесь стоит задуматься о размещении реобаса. Ведь в Lian Li PC-A55 есть только один внешний отсек и при размещении в нем контроллера вентиляторов придется пожертвовать «резаком». Желательно применение компактных контроллеров, которые устанавливаются в слот расширения на заднюю панель корпуса.
В целом, система охлаждения Lian Li PC-A55 построена таким образом, чтобы корпус продувался в месте образования наибольшего тепла, этому способствуют и глухие панели «кейса». Хорошо это или плохо – выяснится в предстоящем тестировании температурных режимов.
На этом с теоретической частью можно закончить и перейти к практической составляющей тестирования. Но для начала – следующий раздел, где будут представлены технические характеристики продукта.
Для лучшей наглядности спецификации Lian Li PC-A55 были помещены в таблицу и вынесены в отдельную главу. С ними можно ознакомиться ниже.
| Название модели | Lian Li PC-A55 |
| Тип конструкции | Midi Tower |
| Габариты корпуса (Ш х В х Г), мм | 188 х 375 х 455 |
| Масса корпуса (нетто), кг | 3.87 |
| Материал шасси и боковых панелей | Анодированный алюминий |
| Толщина материала шасси корпуса, мм | 1.5 |
| Толщина материала боковых панелей, мм | 1.0 |
| Материал фронтальной панели | Анодированный алюминий |
| Цветовая вариация | Black / Silver (Черный / Серебристый) |
| Внешние 5.25-дюймовые отсеки, шт. | 1 |
| Внешние 3.5-дюймовые отсеки, шт. | - |
| Внутренние 3.5 / 2.5-дюймовые отсеки, шт. | 2 / 2 |
| Внешние порты | 1 x USB 3.0 1 x USB 2.0 Микрофон + наушники (HD Audio) |
| Слоты расширения, шт. | 7 |
| Поддержка материнских плат | ATX / Micro-ATX |
| Штатная система охлаждения | Нижний вентилятор: 1 х 140 мм (~1000 об/мин, вдув) Верхний вентилятор: 1 х 140 мм (~1000 об/мин, выдув) |
| Возможная система охлаждения | - |
| Максимальная длина видеокарты, мм | 310 |
| Максимальная высота кулера CPU, мм | 150 |
| Максимальная длина блока питания, мм | 160 |
| Рекомендованная стоимость, $ | 119 |
При тестировании корпуса Lian Li PC-A55 в нем собиралась следующая система:
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе Lian Li PC-A55. Замеры температур, как обычно, осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
Во время тестирования в корпусе использовался весь штатный набор вентиляторов, а именно:
Поскольку в штатной поставке корпуса отсутствует какая-либо возможность регулирования скорости вращения вентиляторов, тестирование проводилось только в одном режиме – при номинальных оборотах комплектных. Стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.
| Режим | Nominal |
| Скорость вращения нижнего втяжного 140 мм вентилятора, об/мин | ~1000 |
| Скорость вращения верхнего вытяжного 140 мм вентилятора, об/мин | ~1000 |
Так как тестирование на номинальной частоте процессора не представляет совершенно никакого интереса, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц, путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В. Активирование функции Load-Line Calibration позволило исключить просадку напряжения на ЦП (Vdroop) даже при сильной загрузке последнего. Все энергосберегающие функции были отключены, позволяя процессору в простое функционировать без снижения напряжения и частоты.
В качестве системы охлаждения CPU был взят кулер топ-конструкции - Noctua NH-L12.
Он использовался с обоими штатными вентиляторами: Noctua NF-F12 PWM (120 х 120 х 25 мм, с номинальной скоростью вращения крыльчатки ~1500 об/мин) и Noctua NF-B9 PWM (92 х 92 х 25 мм, с номинальной скоростью вращения крыльчатки ~1600 об/мин). На таких оборотах они функционировали во время тестирования температурных режимов, за исключением случая измерения шумовых характеристик корпуса, когда обороты понижались (об этом - ниже).
Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-27 1Т, при номинальном напряжении питания 1.65 В.
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме, объем задачи выставлялся в значение 18 000. Время прогона – 25 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение 15 минут. Далее проводились еще два аналогичных прогона.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер процессора (сложение температуры всех ядер и деление результата на их количество). Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по 10 минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было поднято с 1.0 до 1.025 В. Для прогрева видеокарты использовался бенчмарк Heaven DX11 Benchmark 2.5.
Нагрев видеоускорителя проводился в течение 25 минут, замеры температуры графического ядра осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчатки СО видеокарты во всех режимах тестирования последней выставлялась как фиксированная - ~2700 об/мин (66%). Графические настройки бенчмарка:
Стоит учесть, что стендовая видеокарта MSI GeForce GTX 570 OC – референсного дизайна и с системой охлаждения турбинного типа. Соответственно, большая часть нагретого ею воздуха выбрасывается за пределы системного блока.
Температура окружающей среды в районе тестового стенда поддерживалась постоянной (21 градус по Цельсию) и во время тестирования не изменялась. Для всех полученных в ходе замеров результатов допускается погрешность измерения в районе +/-2%.
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.
Температура, °CLian Li PC-A55 показал приемлемую эффективность охлаждения центрального процессора. Разница по сравнению с открытым стендом составляет 3 градуса по Цельсию: 85°C в корпусе и 82°C на стенде. Собственно, подобных результатов я и ожидал, ведь к процессорному кулеру нижним вентилятором доставляется прохладный воздух. Но с учетом того, что он проходит сквозь нагретый графический ускоритель, температура выше на пару градусов. Хотя все равно, по части охлаждения ЦП корпусу можно поставить пятерку.
Температурный режим видеокарты в Lian Li PC-A55 оказался в пределах нормы. Температура графического адаптера в корпусе на 4 градуса по Цельсию выше, чем на открытом стенде и составляет соответственно 80°C и 76°C. Для «глухого» корпуса это очень хороший показатель (и не забываем про более высокую шумность и пылезасоренность «дырявых» корпусов). Большинство аналогичных продуктов с отсутствием дополнительных вентиляционных решеток в районе видеокарты показывают куда худшие результаты.
Нижний втяжной вентилятор обеспечивает приток прохладного воздуха к видеоускорителю, обдувая его и улучшая эффективность охлаждения последнего. Также стоит учесть наличие противопылевого фильтра на нижнем впускном отверстии, который заметно «сажает» воздушный поток (в силу своей конструкции из мелкоячеистой сетки). При отсутствии оного температурный режим графического адаптера должен по идее улучшиться. Если помещение не запылено, то можно попробовать снять фильтр.
Температура жесткого диска также в пределах нормы. При прогреве HDD в корпусе, его температура не поднимается выше 36 градусов по Цельсию, в то время как на открытом стенде цифра подскакивает до 44 градусов. Если честно, до начала тестирования я был уверен, что температурный режим «харда» будет гораздо хуже, ведь, по сути, активное охлаждение «винчестера» отсутствует. Попросту говоря – нет обдува прохладным воздухом. Но оказалось, что охлаждение жесткого диска весьма эффективно.
Мне кажется, что виновницей торжества в данном случае стало крепление жесткого диска напрямую к алюминиевой корзине, обеспечивая возможность пассивного отвода тепла от HDD непосредственно на сам корпус (а ведь я сетовал на отсутствие антивибрационного крепления жестких дисков). Но, так или иначе, перегрева «винчестеров» в Lian Li PC-A55 вряд ли случится, даже при использовании более емких накопителей или большего их количества в системном блоке.
В целом, Lian Li PC-A55 показал весьма хорошую эффективность охлаждения установленных комплектующих. Это касается как CPU, так и видеокарты, и HDD. Все же разработчики корпуса уделили внимание системе его вентиляции (в недавнем тестировании Lian Li The Hammer PC-100 он показал не самый лучший температурный режим стендовой видеокарты именно в силу своей нестандартной внутренней компоновки, и я уж решил, что в Lian Li разучились проектировать «нестандартные» компьютерные корпуса).
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока, собранного на базе корпуса Lian Li PC-A55. Как и при тестировании температурных режимов, замер звукового давления проводился при использовании в нем обоих штатных вентиляторов в одном режиме при номинальной скорости вращения. Скорость вращения вентиляторов процессорного кулера во время замера уровня шума уменьшалась до ~500 - 600 об/мин. Скорость вращения турбины СО видеокарты аналогичным образом уменьшалась до минимума – 1440 об/мин (40%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~24 дБ. Замеры звукового давления проводились с расстояния 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от системного блока со смещением в левую сторону на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБГрафики показывают, что Lian Li PC-A55 является совсем не шумным корпусом. При среднем расстоянии от системного блока в один метр звуковое давление составляет не более ~30 дБ. Данная величина обеспечивает абсолютно комфортное на слух восприятие шума. При сближении на расстояние в полметра звуковое давление увеличивается дополнительно на ~2 дБ до значения в ~32 дБ. И даже в этом случае не доставляется никакого дискомфорта. При отдалении же от компьютера на двухметровое расстояние уровень шума снижается до ~28 дБ, что является величиной уже совсем незначительной при сравнении с фоновым шумом помещения в ~24 дБ.
Субъективно, сидеть в метре от работающего системного блока при использовании номинальной скорости вращения обоих штатных 140 мм вентиляторов очень комфортно, поскольку звуковое давление в ~30 дБ ощущается слабо. Конечно же, низкий уровень шума обеспечивается за счет «глухого» корпуса – как боковин, так и фронтальной панели. Незначительное усиление шума начинает лишь проявляться, если пользователь находится от системного блока выше уровня верхней панели, на которой установлен вытяжной «ветродуй». Также хочу добавить, что гул отсутствует - слышен лишь шелест проходящего через вентиляционные решетки воздуха.
А вот работа жесткого диска меня слегка удручила. Как и предполагалось, за счет отсутствия антивибрационного крепления стендового 3.5-дюймового «харда», при активном перемещении головок диска ощутимо проявляется «грохотание» с глухим призвуком, что доставляет определенный дискомфорт. Впрочем, подобным грешат многие (если не все) запечатанные компьютерные корпуса. Однако стоит учесть, что в тестировании использовалась тихая модель «винчестера» с одним диском (скорость вращения 7200 об/мин), более емкие накопители или же большее их количество в системе могут создать больший шум.
Настала пора подвести заключительные итоги обзора. К плюсам Lian Li PC-A55 можно отнести качественную конструкцию, стильный внешний вид, эффективное охлаждение установленных комплектующих и низкий уровень шума.
Продукт может не подойти экстремальным оверклокерам или заядлым геймерам, предпочитающим использовать в своей системе крупногабаритное «железо». А все из-за его ограничений: в корпус Lian Li не поместится ни высокий башенный охладитель CPU, ни мощный блок питания-«киловаттник». Да и отсеков для установки устройств маловато. Поэтому выводы можно трактовать двояко – с одной стороны, корпус хорош, но предназначен он не для всех.
Lian Li PC-A55 придется по вкусу пользователям, предпочитающим небольшие системные блоки. Ведь при своих компактных размерах он обладает весьма неплохим функционалом. Тут тебе и поддержка полноразмерных материнских плат форм-фактора ATX, и видеокарт длиной до 310 мм, и неплохая организация системы вентиляции корпуса. Да и невысокий уровень шума сейчас в чести. Ну а любители прекрасного уж точно не останутся в стороне.
Ну а теперь немного о стоимости Lian Li PC-A55. Как известно, Lian Li славится тем, что выпускает качественную алюминиевую продукцию. Но есть и минус: продукты компании отнюдь недешевы в цене. Но здесь нет ничего необычного, поскольку качественная вещь по определению не может дешево стоить. Рекомендованная производителем стоимость Lian Li PC-A55 составляет $119, в московской рознице данную модель можно приобрести по цене около 3700 наших «деревянных», то есть рублей. Ну что сказать? Не так уж и много за корпус подобного класса.
Плюсы:
