С момента анонса чипсета Intel Z77 прошло уже достаточно времени, производители, освоившись, продолжают наращивать свой ассортимент материнских плат. Пусть по сравнению с Intel Z68 нововведений не так уж и много, но при покупке нового компьютера можно и призадуматься над тем, что будет основой вашего помощника на ближайшие год-два. Вот здесь уже появляется смысл обратить взор на новоявленные решения платостроителей. Не могу со всей уверенностью заявить, что разделяю эту точку зрения, поскольку платы на предыдущем наборе логики также поддерживают новые процессоры Ivy Bridge.
Есть неплохие решения, которые на данный момент сочетают в себе отличные потребительские качества и демократичную цену. Если говорить о возможностях разгона, то в последнее время этот фактор больше зависит от самого процессора и памяти, нежели от системной платы. И действительно, свободные множители доступны только для камней с литерой «K» в названии, модули памяти, основанные на определенных микросхемах, могут брать большие частоты, в то время как другие довольствуются лишь штатными. На этом фоне, на мой взгляд, более привлекательно выглядят недорогие платы, основанные на новом чипсете Intel Z77. Они, как правило, предлагают широкий спектр возможностей, хотя ограничивают пользователя в построении мультиграфических связок.
Такие продукты есть и в арсенале компании ASUS. Например, модель P8Z77-V LX. Как показывает практика, наличие различных приставок наподобие «LX» или «LE» свидетельствует о позиционировании изделия как решения начального уровня. Остается только убедиться в этом в очередной раз.
Материнская плата предоставлена на тестирование компанией Регард.
Упаковка ничем не примечательна, да и странно было бы ожидать другого для обычной платы ASUS, основанной на Intel Z77. Стоит отметить, что в аналогичный панцирь облачаются и более дорогие модели. Все скромно и без излишеств, оно и понятно - зачем платить больше?
В левом верхнем углу белыми буквами обозначен логотип производителя, а в середине на своем неизменном месте приведено наименование модели P8Z77-V LX. По нижнему краю расположились значки фирменных функций и технологий, правее находятся логотипы сторонних производителей, возможности которых представлены в этом продукте.
Переворачиваем коробку.
Вверху, как обычно, нанесено наименование модели, под которым нашлось место фотографии платы с подписями к различным компонентам, еще ниже следует спецификация продукта. Правее расположены несколько вставок с подробным описанием применяемых на данной материнской плате технологических решений.
Настал момент посмотреть внутреннее содержание.
Сверху в антистатическом пакете находится сама P8Z77-V LX. Она упакована в картонный лоток, который частично закрывает ее нижнюю часть сверху. В этом импровизированном кармане лежит часть аксессуаров. Под упаковкой с платой можно обнаружить инструкции и диск, а также еще часть аксессуаров.
Среди информационных носителей можно найти следующее:
Набор самый заурядный, который попадается в большинстве случаев. Перечень аксессуаров будет еще меньше.
Мягко говоря, комплект поставки очень бюджетный, пользователю достается лишь необходимый минимум. Нет смысла говорить сейчас о том, что хотелось бы увидеть, с моей точки зрения, такой набор никак не вяжется с ценой в 4200 рублей. Со вполовину меньшей стоимостью никаких претензий бы не возникло, но реальная сумма обязывает быть лояльнее к покупателю.
Несмотря на соответствие стандарту ATX, габариты платы несколько меньше и составляют 305 х 218 мм. Иными словами, она получилась немного уже.
Действительно, какой смысл в большой печатной плате, если все и так можно свободно разместить. Главное, чтобы от такой экономии не возникли проблемы совместимости. Цветовая палитра становится уже классической, это коричневый текстолит, голубые и черные разъемы. Местами их разбавляют синие и серые. Радиатор только один – на чипсете. На поверхности с лицевой стороны встречаются нераспаянные элементы.
ASUS P8Z77-V LX выглядит дешево и брутально, при этом качество изготовления не вызывает нареканий. Питание на плату подается через основной 24-х и дополнительный 8-ми контактные разъемы. Лично я не рассчитывал увидеть здесь больше 24+4, эта формула здесь вполне допустима к применению.
Для памяти типа DDR3 отведено четыре слота. Два голубых и два черных с поочередным чередованием. Поскольку плата все-таки немного уже, шанс несовместимости модулей памяти с высокими радиаторами и процессорного кулера увеличивается. Модных фиксаторов нет, разработчики снабдили плату обычными защелками с обеих сторон.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц со штатным напряжением 1.5 В. Конечно, здесь, как и на других платах, основанных на Intel Z77, поддерживается двухканальный режим работы, для чего достаточно установить планки в разъемы одного цвета. Есть поддержка модулей с XMP профилями, зашитыми в SPD. Максимальный допустимый объем, как и на остальных платах, составляет 32 Гбайта.
Питание процессора организовано по схеме 4+1+1 фазы. Об этом откровенно заявляет сам производитель в спецификации к изделию.
Скорее всего, перед нами именно минимально возможная схема питания. Это никоим образом не свидетельствует о том, что разгон здесь невозможен, он просто ограничен возможностями транзисторов, которые будут греться чуть больше.
В роли основного ШИМ-контроллера выступает микросхема с маркировкой ASP1102.
На каждую из четырех фаз приходится по два транзистора 5030AL и по парочке 7030AL.
Применены катушки индуктивности с ферритовыми корпусами и твердотельные конденсаторы. Правда, транзисторы остались без радиаторов, для крепления которых отверстий в печатной плате просто не предусмотрено. Один-единственный теплорассеиватель предназначен для охлаждения набора системной логики.
Этот радиатор изготовлен из алюминиевого сплава и окрашен в голубой цвет. Его форма причудливо-концептуальна, сверху его дополняет небольшая пластинка со стильной рельефной картинкой и логотипом производителя. Крепление осуществляется при помощи двух пластиковых клипс на пружинках, а в роли термоинтерфейса выступает розовая «терможвачка». На основании присутствует черная рамка из мягкого пористого материала и два ограничителя, которые обеспечивают устойчивость и защиту от перекосов.
Под радиатором разместился чипсет Intel Z77.
Плата обеспечивает пользователя двумя слотами PCI-e x16, которые могут работать совместно по формуле x16+x4.
Последнее ставит крест на официальном использовании режима SLI. Но зато CrossFire в данном плане не столь капризен, поэтому его работа заявлена производителем в спецификации. Также доступна технология Lucid Virtu MVP.
Несмотря на то, что официально подтверждена поддержка третьего поколения интерфейса PCI-e, работать в этом режиме он может только с процессорами на ядре Ivy Bridge.
Кроме двух слотов PCI-e x16 на плате присутствуют два PCI-e x1 и три обычных PCI. Поскольку последняя шина не поддерживается новым чипсетом Intel, производитель решил обойтись микросхемой-мостом интерфейсов PCI-e – PCI. В данном случае применена Asmedia ASM1083, распаянная по левому краю.
В правом нижнем углу расположились шесть портов SATA.
Два из них, серого цвета, соответствуют спецификации SATA 6 Гбит/с, оставшиеся четыре могут обеспечить работу только SATA II. За всю шестерку отвечает интегрированный в чипсет Intel Z77 контроллер, который в дополнение поддерживает режимы RAID разных уровней. Левее от портов SATA размещены разъемы для подключения кнопок и индикаторов корпуса.
Чуть выше есть джампер для сброса настроек BIOS. Следом по нижнему краю идут три колодки USB 2.0, к которым можно подключить до шести устройств. Помимо них на задней панели можно найти еще четыре порта этого стандарта и два более нового – USB 3.0. Теперь его поддержку обеспечивает сам чипсет. Еще два порта современного интерфейса доступны через колодку, распаянную неподалеку от основного коннектора питания ATX.
Еще левее по нижнему краю на глаза попадаются разъемы COM порта и передней аудиопанели, а заодно и S/PDIF Out.
В левом нижнем углу обосновалась микросхема восьмиканального звукового кодека Realtek ALC887.
Выше нее находится контроллер ввода/вывода и системного мониторинга – Nuvoton NCT5535D.
Неподалеку от разъемов задней панели распаяна микросхема гигабитного сетевого адаптера Realtek RTL8111E.
Сверху по правому краю можно обнаружить переключатель GPU Boost и кнопку MemOK!. Рядом с каждой есть индикатор в виде одного светодиода.
Теперь перейдем к изучению разъемов на задней панели.
Наличие только трех миниджековых разъемов усложняет ситуацию с подключением многоканальной акустики, при том, что свободного места хоть отбавляй.
| Поддерживаемые процессоры | Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel Z77 Express |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) 2200 (разгон) / 2400 (разгон) МГц |
| Слоты расширения | 2 - PCIe 3.0 x16 (x16+x4) 2 – PCIe 2.0 x1 3 – PCI 2.2 |
| Поддержка Multi-GPU | CrossFireX, Lucid Virtu MVP |
| Поддержка SATA/RAID | 2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel Z77; RAID 0, 1, 5, 0+1, JBOD |
| Поддержка eSATA | нет |
| Сеть | 1х Realtek RTL8111E |
| Аудио | Realtek ALC887 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+6x USB 2.0 (Intel Z77) |
| USB 3.0 | 2+2x USB 3.0 (Intel Z77) |
| IEEE-1394 | нет |
| Системный мониторинг | Nuvoton NCT5535D |
| Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 клавиатура или мышь 4x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x D-Sub 1x DVI-D 1x HDMI 1.3а 1х Optical S/PDIF Out 3x 3.5 мм Jack |
| Фирменные технологии | ASUS C.P.R. ASUS EPU TurboV GPU Boost MemOK! AI Suite II Ai Charger Anti-Surge Low EMI Solution ASUS UEFI BIOS EZ Network iControl USB 3.0 Boost Disk Unlocker Stylish Fanless Design Heat-sink solution ASUS Fan Xpert ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2 |
| Размеры, мм | 305 x 218 |
| Форм-фактор | ATX. |
Графическая оболочка UEFI BIOS материнских плат ASUS рассматривалась уже неоднократно, поэтому предложу вашему вниманию видеоролик, демонстрирующий структуру меню, а ниже - скриншоты разделов.
EZ-Mode.
Дальше переходим в режим Advanced. Первая открывшаяся страница называется Main.
Внизу находится ссылка Security.
Следующая вкладка Ai Tweaker.
Внизу осуществляется изменение напряжений в следующих диапазонах:
Здесь есть ссылка DRAM Timing Control.
CPU Power Management.
DIGI+ VRM.
Следом идет вкладка Advanced. На этой странице восемь ссылок.
Первая - CPU Configuration.

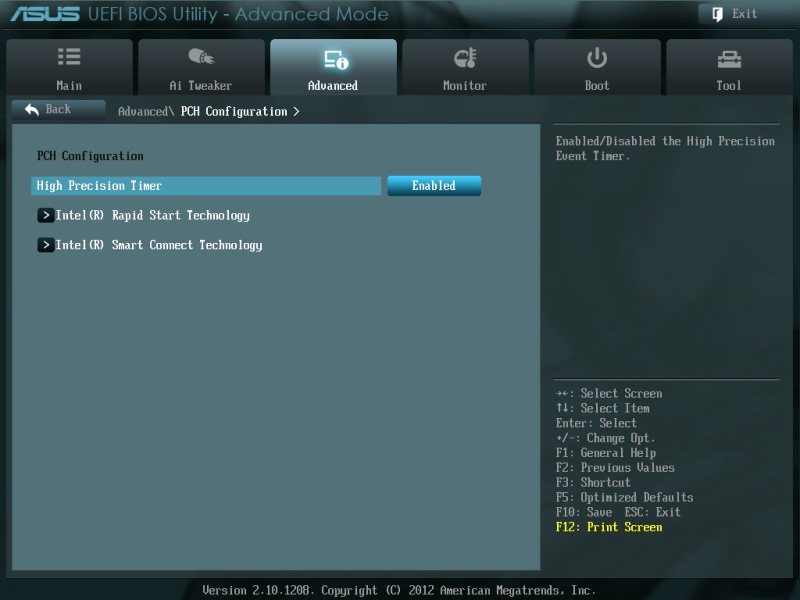

PCH Configuration.
SATA Configuration.
System Agent Configuration.
USB Configuration.
Onboard Device Configuration.
APM.
Network Stack.
Дальше идет вкладка Monitor.
Следом за ней Boot.
В самом конце Tool.
Меню и настройки практически идентичны таковым на ASUS P9X79, поэтому здесь сложно найти что-то новое и необычное.
Тестирование материнской платы ASUS P8Z77-V LX проводилось в составе следующей конфигурации:
Практическая часть легко и предсказуемо стартовала с процессором Intel Core i7-2600K. Установив множитель в значение 49, я поднял напряжение на ядре до 1.42 В.
В разделе DIGI+ VRM все параметры принимали значения, соответствующие аналогичной картинке в обзоре BIOS. При этом частота памяти была установлена как 2133 МГц с таймингами 10-10-10-27-1Т со штатным напряжением 1.5 В. Далее была предпринята попытка немного разогнать интегрированное видеоядро. Для этого на нем было поднято напряжение до 1.3 В и выставлено значение турбо частоты в 1800 МГц. К сожалению, полученные результаты можно отследить только в программе GPU-Z в нагрузке.
Затем в ход пошел процессор Intel Core i7-3770K. Здесь мне пришлось увеличить напряжение до 1.32 В, остальные настройки остались без изменений.
Дальше я аналогичным образом решил попытать счастья в разгоне интегрированного графического ядра. Для этого напряжение было увеличено до 1.2 В, а частота установлена на отметке 1600 МГц. В результате в нагрузке можно было отследить такой результат.
Как видно, разгон особых хлопот не доставил. Поведение платы при переразгоне практически всегда корректное, исключением может стать только чрезмерное повышение частот памяти или занижение таймингов. В таком случае приходится использовать джампер сброса настроек.
Тестирование ASUS P8Z77-V LX проводилось на открытом стенде при комнатной температуре 23°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
Нет, рекордов не получилось и виновата здесь не плата, а именно процессоры, которые ведут себя похожим образом на других продуктах.
Посмотрим теперь на температуры радиатора и транзисторов.
Мосфеты в нагрузке прогреваются до 75°C. Пусть вас не смущают эти показатели, ведь на остальных платах температура снимается в основном с радиаторов, а они не всегда динамично отражают картину, особенно на открытом стенде.
На плате распаян восьмиканальный звуковой кодек Realtek ALC887. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Основная проблема заключается в том, что кодек восьмиканальный, а аудиовыходов типа minijack всего три. Поэтому они получились совмещенными, что не очень удобно при подключении многоканальной акустики. В остальном звучание мало чем отличается от кодеков Realtek ALC892 или ALC898.
Материнская плата ASUS P8Z77-V LX понравилась именно из-за соотношения «цена/возможности». Да, можно подобрать что-то аналогичное за ту же сумму, но это будет либо не ASUS, либо что-то попроще. К примеру, прямым конкурентом выглядит Gigabyte GA-Z77-D3H, и даже потенциал у них приблизительно одинаков. И если бы меня попросили определить явного лидера, то ответ был бы таков – они равны. Обе платы предоставляют пользователю хорошие возможности в плане разгона, хотя у ASUS P8Z77-V LX они чуть лучше за счет увеличенных делителей для памяти, которые позволяют покорять рубежи в 3000 МГц. Производители ставят нас перед очевидным фактом: на фоне превращения системных плат в клонов-близнецов основную роль играют конкретные экземпляры процессоров и модулей памяти.
Сказать «понравилась» легко, но чем именно? Прежде всего, понятным и комфортным в работе BIOS. Сюда можно добавить наличие трех видеовыходов и всех современных интерфейсов, причем для ценителей древностей, да и просто рабочих машин есть обычные PCI и COM порт. Поддерживается технология Lucid Virtu MVP, позволяющая по мере необходимости привлечь интегрированное графическое ядро для помощи в кодировании видео.
Может расстроить наличие только трех разъемов типа minijack для подключения аудиоустройств и «никакой» комплект поставки. В остальном плата выглядит очень привлекательной на фоне конкурирующих решений, поскольку в деле показывает себя не хуже остальных, стоит не очень дорого, да и в целом ни в чем не уступает решениям других брендов того же уровня.
Плюсы:
