Overclockers.ru продолжает знакомить читателя с корпусами производства Lian Li. На днях лабораторию посетил еще один представитель этой компании. Напомню, что созданная в Тайване Lian Li Industrial Co. базируется на рынке компьютерного железа достаточно давно, а ее деятельность в основном сосредоточена на производстве корпусов различной направленности.
В данном материале будет рассмотрена одна из топовых моделей компании - Lian Li PC-V2120, увидевшая свет осенью 2010 года.
Она отличается очень большими габаритами и помимо поддержки материнских плат форм-фактора ATX совместима с двухпроцессорными системными платами HPTX, а также может вместить в себя до пяти 5.25″ и до тринадцати 3.5″ устройств. Как и подобает своему классу, Lian Li PC-V2120 наделен продвинутой системой охлаждения, состоящей из большого количества 140 мм и 120 мм вентиляторов, разработчики предусмотрели возможность размещения трехсекционного радиатора системы жидкостного охлаждения. Не оставят равнодушным даже самого искушенного пользователя и дополнительные «фишки», такие как шумоизоляция, съемный поддон для материнской платы, колесики для перемещения корпуса и прочие.
Как обычно, первым делом начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.
Lian Li PC-V2120 упакован в картонную глянцевую коробку сравнительно больших габаритов: 710 х 310 х 710 мм (Д х Ш х В). Оформление упаковки – стандартно для компании. Лицевая сторона выполнена в черно-синих тонах и несет на себе изображение самого продукта (фотография которого занимает почти все место), наименование модели и логотип производителя. Галочкой в соответствующем квадрате указан цветовой вариант. С правой стороны столбиком приводится множество красочных иллюстраций, на которых показаны основные конструктивные «фишки» корпуса.
На боковых сторонах упаковки разместились основные технические характеристики корпуса на шести языках (русский отсутствует). Также здесь можно ознакомиться с цветовыми вариациями исполнения PC-V2120 и их маркировкой. Галочкой помечен текущий вариант.
В верхней части проделаны ручки-отверстия, предназначенные для транспортировки корпуса. Перемещать за них коробку очень неудобно и даже сложно, поскольку и габариты упаковки, и ее вес – слишком велики. Разве что они упрощают переноску корпуса до автомобиля, хотя и это лучше делать вдвоем. Нести корпус из магазина домой всю дорогу в руках я бы не советовал.
Внутри коробки корпус упакован по стандарту - завернут в полиэтилен и зажат между двумя пенопластовыми демпферами-фиксаторами, предохраняющими его от механических повреждений. В коробке PC-V2120 расположен фронтальной панелью вверх. Все, как и положено.
По традиции, за слой полиэтилена производитель спрятал руководство пользователя. Инструкция очень подробная и содержит описание процедуры сборки компьютера. В руководстве пользователя русский язык по-прежнему отсутствует, но вся сборка вполне понятна по иллюстрациям, на которые здесь не поскупились.
Как ни странно, но вездесущая глянцевая брошюра с фотографиями фирменных устройств расширения, которыми можно модифицировать корпус, у PC-V2120 отсутствует. Хотя обычно Lian Li снабжает ею почти все свои изделия.
Теперь ознакомимся с аксессуарами, поставляемыми в комплекте. Они находятся в коробочке белого цвета, которую производитель поместил внутрь корпуса. Она отнюдь не мала, а значит, там есть, чем поживиться. Снаружи к ней приклеен скотчем пакетик с двумя ключами, которыми запирается фронтальная дверца корпуса.
Внутри можно обнаружить солидный набор аксессуаров, включающий в себя как различные винты крепления, так и всевозможные дополнительные механизмы. Присутствует даже коробочка с отсеками для винтов, выполненная из прозрачного пластика.
В комплект поставки входят:
К аксессуарам, которыми производитель счел нужным снабдить свой продукт, не придерешься. Есть все необходимое для использования устройства, а сверх того и ряд «полезностей».
Lian Li PC-V2120 построен по типу полноразмерной Full Tower «башни». Его габариты: 235 мм в ширину, 635 мм в высоту и 630 мм в глубину. Он действительно очень большой, а вживую выглядит просто огромным. Вес PC-V2120 составляет 14.4 килограмма, что для алюминиевого корпуса не мало, но, тем не менее, масса остается в допустимых пределах.
Корпус полностью изготовлен из анодированного алюминия, как и все остальные представители модельного ряда Lian Li. Толщина металла шасси составляет 1.2 мм, толщина боковых панелей - 2 мм. Все края тщательно завальцованы, порезаться при сборке компьютера практически невозможно.
Цветовых вариаций данной модели корпуса производитель выпускает целых три: полностью черный, полностью серебристый, а также черный снаружи и серебристый внутри. Стоит отметить, что стоимость продукта сильно различается в зависимости от цветового оформления. Так, полностью черный вариант оценивается производителем в $540, в то время как обе другие вариации стоят $460. Переплата в $80 за «абсолютный черный» – отнюдь не маленькая.
Как по мне, серебристый цвет внутри в сочетании с черным наружным смотрится привлекательнее. Впрочем, все это - на любителя, а в данном обзоре рассматривается полностью черный вариант, с маркировкой PC-V2120X.
Обе боковые панели корпуса полностью глухие, какие-либо вентиляционные решетки на них отсутствуют.
Это сделано не просто так, поскольку корпус позиционируется как тихое решение. С внутренней стороны боковых панелей проложен слой шумоизоляционного материала. Он выполнен из мелкопористого поролона, толщиной 4 мм.
Чтобы снять боковую крышку, требуется открутить лишь один винт с накатанной головкой, расположение которого – на задней панели корпуса, в верхней части. После этого действия можно будет сдвинуть назад удерживающий панель механизм. Винт остается здесь же, потеря его невозможна. Затем панель снимается сдвигом вверх, без каких-либо затруднений. Хочу отметить, что боковые стенки подогнаны очень точно, не люфтят и не образуют щелей.
Фронтальная панель Lian Li PC-V2120 выполнена в виде массивной монолитной дверцы, полностью лишенной спереди вентиляционных отверстий. Снаружи она рифленая и напоминает строение радиатора. Впрочем, в каком-либо пассивном теплообмене дверца не участвует, здесь на первый план вышли эстетические соображения.
С внутренней стороны фронтальная дверца также оборудована слоем шумоизоляции, аналогичной вышеупомянутой, которая предназначена для снижения уровня шума, исходящего от фронтальных 140 мм вентиляторов. Кроме того, на дверце есть замок, запирающий ее и предохраняющий от несанкционированного доступа к компьютеру. Ключи в количестве двух штук входят в комплект поставки. В закрытом состоянии дверцу удерживает не магнит, как это часто бывает, а стальной шарик на пружине, расположенный на верхнем торце панели.
Внешних отсеков для установки 5.25-дюймовых устройств в корпусе – пять штук. Хотя современному компьютеру столько и не нужно, тем не менее, запас «на будущее» у корпуса есть. Отсеки закрыты съемными перфорированными металлическими заглушками, с мелкоячеистой противопылевой сеткой на обратной стороне. Как видно по фотографии, зазоры практически отсутствуют – все подогнано на высшем уровне. Изначально три нижних отсека заняты расположенной в них корзиной для HDD. Она снабжена 140-мм вентилятором, а фильтром от пыли служат заглушки в отсеках.
Нижняя половина передней панели перфорированная. В этом месте располагаются два 140-мм вентилятора, охлаждающие установленные HDD. Размер отверстий довольно крупный, а какая-либо противопылевая сетка отсутствует. В данном случае фильтры установлены непосредственно на вентиляторы.
Предполагается, что Lian Li PC-V2120 будет размещен на полу, поэтому производитель вынес все внешние порты на переднюю часть верхней панели. Хотя кнопки включения компьютера и перезагрузки по-прежнему расположены на передней панели, за фронтальной дверцей. Отсек с портами закрыт небольшой декоративной откидывающейся крышкой с надписью «Lian Li», для предотвращения попадания внутрь пыли, а также по все тем же эстетическим соображениям.
Из интерфейсов для подключения внешних устройств здесь можно обнаружить четыре порта USB 3.0 синего цвета, один порт e-SATA, а также выходы на наушники и микрофон (mini-jack 3.5 мм), поддерживающие стандарт HD Audio. Как видно, присутствует большинство необходимых интерфейсов.
Вернемся к кнопкам включения компьютера и перезагрузки. Как упоминалось выше, они расположены на фронтальной панели в средней ее части. Чтобы включить или выключить компьютер, требуется открыть переднюю дверцу. Не совсем удобно для корпуса, расположенного на полу.
Функции сигнализатора выполняют два диода, которые находятся в правой верхней части передней панели. Верхний светодиод информирует пользователя о включенном состоянии компьютера синим светом, в то время как нижний светодиод – работу дисковой подсистемы (красное свечение). Чтобы индикация была заметна при закрытой фронтальной дверце, в ней проделаны небольшие отверстия напротив диодов, через которые и поступает свет.
Компоновка задней панели Lian Li PC-V2120 по большей части стандартна для корпусов с нижним расположением блока питания. Как можно видеть, нижняя часть отведена под отсек для БП, который выполнен в привычном для Lian Li стиле.
Вся средняя часть задней панели занята слотами для устройств расширения, которые закрыты съемными перфорированными заглушками. Слотов здесь насчитывается целых одиннадцать штук, в этом плане Lian Li PC-V2120 определенно есть чем похвастать. У редких «системников» есть подобное количество, обычно их не больше семи-восьми штук для корпусов ATX форм-фактора.
Сверху можно видеть вырез под I/O заглушку материнской платы, справа от нее – посадочное место для 120-мм вентилятора, закрытое решеткой-грилем. Решетка съемная, а ее строение наиболее оптимально для почти беспрепятственного прохождения воздушного потока. Сам вентилятор, кстати, установлен на свое место.
Помимо всего прочего, в самом верху задней панели расположены два отверстия для вывода шлангов системы жидкостного охлаждения, если таковая планируется в системе, а также есть еще одно аналогичное для прокладки через него USB-кабелей. Все три отверстия закрыты стандартными резиновыми лепестковыми вставками.

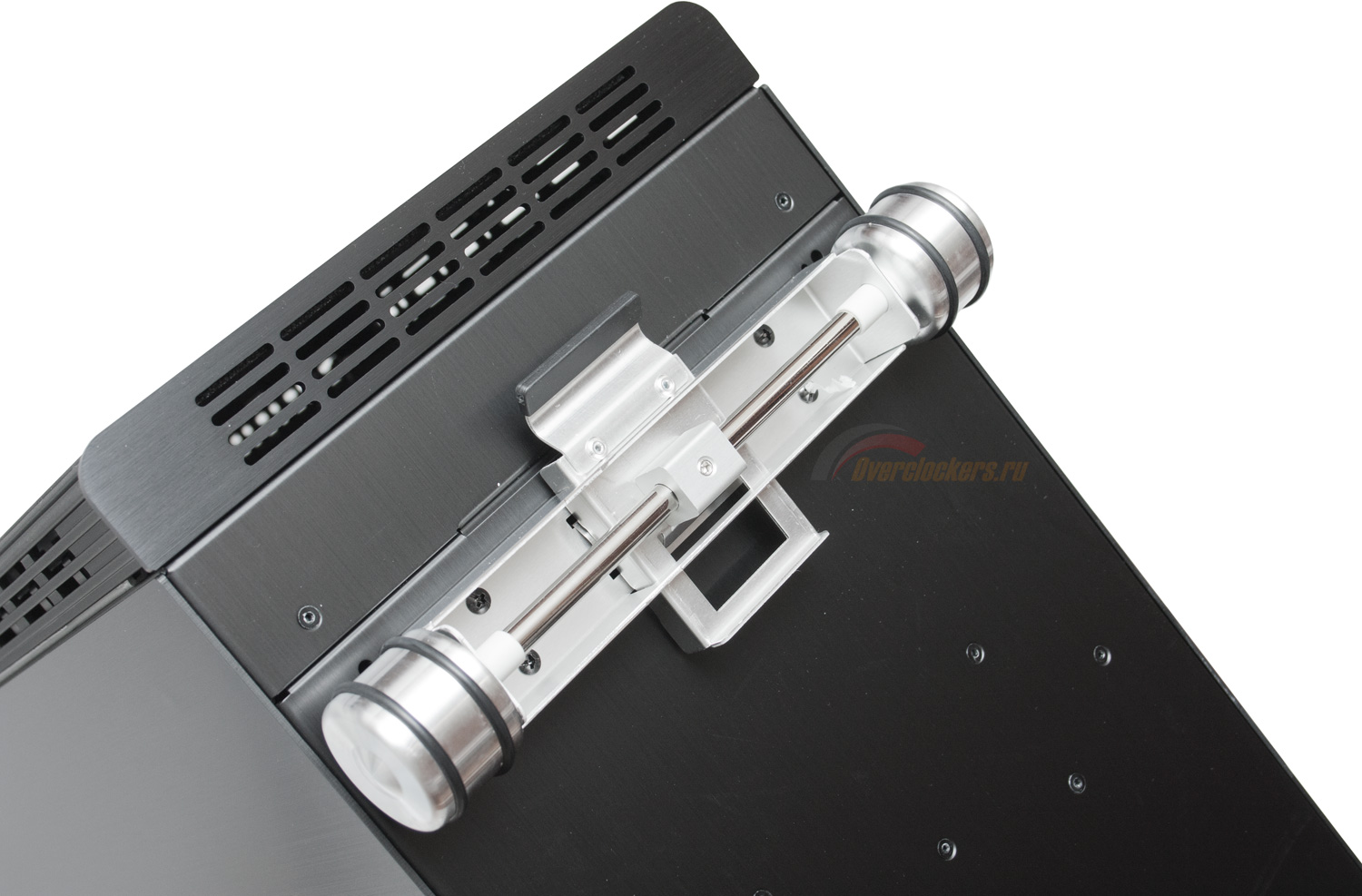

Опорой корпусу служат четыре металлических колесика, выполненные целиком из алюминия и оборудованные резиновыми кольцами для предотвращения порчи опорной поверхности. Соответственно, системный блок можно беспрепятственно перемещать (катать) по помещению. Колесики здесь очень кстати, ведь и размеры Lian Li PC-V2120, и его вес с установленными комплектующими – очень велики. К тому же у корпуса отсутствуют какие-либо ручки. Кроме того, колесики являются эстетической составляющей продукта, с ними он смотрится очень солидно.
На передней паре колес присутствует тормоз, предохраняющий системный блок от нежелательного движения. Ручка тормоза выведена вперед, для освобождения колес ее достаточно потянуть на себя. Предусмотрена возможность снять колеса, которые прикручены к днищу корпуса посредством винтов. Хотя делать последнего я бы не советовал.
Единственный минус – отсутствие «руля», то есть поворотного механизма колеса. Из-за этого корпус движется по прямой, а чтобы управлять им, приходится прикладывать немало усилий. Зато ход колес очень мягок, «системник» движется плавно и бесшумно.
В днище корпуса, под блоком питания, расположена прикрытая противопылевым фильтром вентиляционная решетка, выполненная в виде длинных поперечных прорезей. Фильтр съемный, держится он на защелках и снимается сдвигом вбок в любую из сторон. Наклонять корпус для этого нет надобности, так как колесики поднимают Lian Li PC-V2120 над поверхностью на расстояние 40 мм и фильтр можно изъять без проблем.
Верхняя панель корпуса снабжена тремя квадратными прорезями, служащими посадочными местами для трех 120-мм вентиляторов. Изначально отверстия закрыты глухими металлическими вставками, а вентиляторы отсутствуют. При необходимости их можно установить. Предполагаемая работа вентиляторов – на выдув, для дополнительного выброса нагретого воздуха из корпуса наружу. Вместо вентиляторов на верхнюю панель может быть установлен трехсекционный радиатор системы жидкостного охлаждения (об этом – ниже).
Плюсом здесь служит отсутствие вентиляционных решеток, которые почти всегда производители делают в виде мелкоячеистой сетки, тем самым существенно затрудняя прохождение сквозь них воздушного потока, даже если вентилятор функционирует на выдув. В Lian Li PC-V2120 можно установить решетки оптимальной формы.
Итак, с внешним видом корпуса разобрались, настала пора переходить к изучению его внутреннего строения.
Внутреннее строение корпуса выполнено в привычном для компании стиле. Компоновка частично соответствует стандарту, но все же нетипична.
Нижняя задняя часть отведена под посадочное место для блока питания, который размещается здесь на обрезиненных подставках. Отсек для БП отделен от остальной части внутреннего пространства корпуса перегородкой, в которой проделаны три отверстия для вывода проводов. Сзади снаружи блок удерживает прижимная пластина, привинченная четырьмя винтами с накатанной головкой. Производителем не указана максимальная длина блока питания, но замеры показали, что расстояние до нижней корзины для жестких равно 270 мм, а в случае ее удаления оно увеличивается до 395 мм. Исходя из полученных величин, нетрудно произвести необходимые подсчеты.
Выше БП расположен поддон для крепления материнской платы, на котором можно видеть большое количество вырезов для прокладки проводов от блока питания (кабель-менеджмент) – шесть штук. Стойки под материнскую плату форм-фактора ATX уже прикручены на свое место. Помимо наиболее распространенных системных плат форм-фактора ATX и Micro-ATX, Lian Li PC-V2120 поддерживает двухпроцессорные платы большего форм-фактора – HPTX (например, материнская плата EVGA Classified SR-X).
5.25-дюймовые устройства располагаются в верхней передней части корпуса. Крепление двух верхних устройств - безвинтовое. Достаточно вынуть из отсека заглушку, вставить устройство и зафиксировать его специальной защелкой с одной стороны, расположенной там же. В трех нижних отсеках размещенные устройства все же придется прикручивать винтами, поскольку здесь прижимной механизм не предусмотрен. Изначально здесь находится корзина для трех 3.5-дюймовых накопителей, оборудованная с передней стороны 140-мм вентилятором.
Чуть больше половины нижнего пространства в передней части корпуса занято корзиной для жестких дисков, сюда можно установить до семи штук 3.5-дюймовых накопителей. Корзина прикручена винтами и при необходимости ее можно извлечь. Еще одна небольшая корзина для трех 3.5-дюймовых винчестеров расположена в самой нижней части корпуса, перед блоком питания. Эта корзина также съемная. Итого в корпусе можно разместить до десяти штук 3.5-дюймовых устройств. Кроме того, три 5.25-дюймовых отсека с легкостью трансформируются в три 3.5-дюймовых. Соответственно, общее количество установленных устройств хранения данных может быть увеличено до тринадцати штук. Дополнительно можно установить два 2.5-дюймовых накопителя, для них предусмотрено место на перегородке, отделяющей отсек блок питания. Не знаю, как вам, на мой взгляд - немало.
Расположение жестких дисков в корзинах – поперечное, а их крепление - безвинтовое, с использованием антивибрационных резиновых прокладок. Сначала требуется оборудовать накопитель четырьмя специальными винтами с резиновыми кольцами из комплекта. Для 2.5-дюймовых накопителей крепление привинчивается снизу диска.
Затем необходимо установить устройство в корзину, задвинув его. Здесь же осуществляется фиксация HDD. Наличие антивибрационного крепления – явный плюс. Хотя для топовых корпусов это одно из требований высокого класса.
Крепление PCI-устройств расширения производится по старинке, то есть, при помощи винтов. Плюсом здесь служит наличие винтов с накатанной головкой, поэтому можно обойтись без отвертки в процессе установки. Хотя, несмотря на моду на применение безвинтовых креплений устройств расширения, метод с винтами остается наиболее надежным.
Дополнительно предусмотрен прижимной механизм, придерживающий установленные устройства расширения. В первую очередь это касается больших и тяжелых видеокарт. Однако в тестируемом корпусе воспользоваться данным приспособлением так и не удалось, по причине слишком сильно сдвинутой в левую сторону «балки» и упору ее в процессорный кулер. К слову, максимальная длина видеоускорителя составляет 335 мм с установленным на корзине для HDD вентилятором и 360 мм без него. В этом у Lian Li PC-V2120 конкурентов мало.
В Lian Li PC-V2120 предусмотрена система кабель-менеджмента, которая позволяет проложить провода от блока питания за поддоном материнской платы, обеспечивая больше свободного места внутри корпуса, и как следствие – лучшую продуваемость и удобный доступ к комплектующим. Отверстий здесь насчитывается шесть штук, резиновые вставки отсутствуют.
Следует упомянуть про возможность извлечения поддона материнской платы наружу. Чтобы его извлечь, требуется открутить семь винтов, расположенных по периметру на задней панели. Винты отличаются широкой шляпкой с накатанной головкой, поэтому и здесь применение отвертки не требуется.
В этом случае системная плата может быть установлена без затруднений, впрочем, как и все устройства расширения. Другое дело, что извлечение и установка самого поддона может занять по времени даже больше, чем установка материнской платы стандартным способом. Хотя, если учесть большие габариты и массу Lian Li PC-V2120, а также размещение его на полу, съемный поддон может здорово выручить в некоторых случаях.
Однако следует обратить внимание, что материнская плата и блок питания разнесены на значительное расстояние, поэтому 12-вольтовый провод питания процессора от БП может просто-напросто не дотянуться до своего разъема на «материнке». В этом случае следовало бы использовать удлинитель-переходник, который в комплекте отсутствует. А значит, в Lian Li PC-V2120 желательно использовать блок с проводами большой длины. Также может возникнуть проблема с прокладкой проводов питания видеокарты, что и произошло при сборке системы в тестируемом корпусе.
Кроме того, в поддоне можно видеть большой квадратный вырез напротив крепежной крестовины процессорного кулера (backplate), для облегчения работы с последним. Вырез сильно смещен вправо и полностью блокирует извлечение крепежной пластины, во всяком случае, на стендовой материнской плате ASUS P8P67. Подобная картина наблюдалась и у многих других корпусов Lian Li, которые попадали в мои руки. Максимальная высота процессорного кулера производителем не указана, согласно замерам эта цифра равна 180 мм.
Собирать в Lian Li PC-V2120 систему – одно удовольствие. Очень удобно и времени занимает немного.
Систему охлаждения Lian Li PC-V2120 нельзя считать маломощной, ведь она насчитывает в себе немалое количество вентиляторов. Изначально присутствует пять фирменных вентиляторов, всего же в корпус их может быть установлено до восьми штук.
Особое внимание инженеры уделили охлаждению установленных жестких дисков. И это неспроста, здесь уместным будет напомнить, что возможна установка тринадцати таких устройств. Охлаждается корзина четырьмя вентиляторами типоразмера 140 х 140 х 25 мм. Три из них расположены на фронтальной панели, они нагнетают внутрь корпуса прохладный воздух, попутно охлаждая винчестеры. Четвертый вентилятор расположен на корзине для HDD, но с противоположной ее стороны, напротив видеокарты. Номинальная скорость вращения всех четырех 140-мм «ветродуев» составляет ~1000 об/мин. Вентиляторы оборудованы трехконтактным разъемом и могут быть подключены к материнской плате или реобасу, либо напрямую к блоку питания через разъем Molex (предусмотрены соответствующие переходники).
Помимо охлаждения установленных HDD, вентиляторы также выполняют функцию «накачки» прохладного воздуха внутрь корпуса, повышая давление, а также занимаются подачей прохладного воздуха на установленную видеокарту (в первую очередь эта роль отведена внутреннему 140-мм вентилятору на корзине HDD).
Два нижних фронтальных вентилятора снабжены съемными противопылевыми фильтрами, изготовленными с применением мелкоячеистой пластиковой сетки. Чтобы снять фильтр, требуется ослабить шурупы крепления, повернуть его по часовой стрелке и вынуть. Процедура не слишком удобная, так как приходится много возиться с отверткой. Кроме того, эти вентиляторы, а также их собрат с внутренней стороны корзины HDD, получили безвинтовое антивибрационное крепление, аналогично жестким дискам. Чтобы снять вентилятор, достаточно его потянуть на себя и вынуть.
Задняя панель корпуса оборудована одним вентилятором типоразмера 120 х 120 х 25 мм, номинальная скорость вращения которого составляет ~1200 об/мин. Этот функционирует на выдув и выкачивает из корпуса нагретый воздух наружу. С внутренней стороны он оборудован решеткой-грилем, аналогичной наружной. Провод питания у рассматриваемой модели – трехконтактный, все с тем же переходником на Molex.
Еще три 120-мм вентилятора могут быть установлены на верхнюю панель корпуса. Предполагаемая их работа – на выдув, для дополнительного откачивания нагретого воздуха из корпуса наружу.
Нельзя не упомянуть про возможность установки радиатора системы жидкостного охлаждения на верхнюю панель корпуса. Радиатор с вентиляторами крепится изнутри на вышеупомянутое место для трех «стодвадцаток». Поддерживаемые радиаторы – 120 х 3 стандартного типоразмера, хотя может быть использован двухсекционный радиатор или даже односекционный. В случае применения последнего может устанавливаться теплорассеиватель нестандартного типоразмера наподобие радиаторов производства Thermochill, в любой из отсеков. Расстояние от верхней панели до верхнего края материнской платы равно 65 мм.
Корпус оборудован контроллером вентиляторов, с помощью которого можно осуществлять регулирование скорости вращения последних. Печатная плата с электроникой расположена в верхней части фронтальной панели, с внутренней стороны. Количество вентиляторов, одновременно подключаемых к реобасу, может составлять до четырех штук. Предполагается, что к нему будут подключены штатные вентиляторы. От реобаса выходят довольно длинные провода-удлинители, посредством их осуществляется подключение. Регулирование скорости вращения синхронное, проще говоря, одновременно для всех подключенных вентиляторов. Ручка изменения скорости вращения выведена на фронтальную панель корпуса в верхнюю часть и позволяет осуществлять плавную регулировку. Питание к реобасу подводится через разъем Molex, который выведен на проводе соответствующей длины.
Реобас слегка понижает скорость вращения вентиляторов на максимальных оборотах. Так, обороты 140-мм вентиляторов (с номинальной скоростью ~1000 об/мин) снижаются до ~950 об/мин. А скорость вращения крыльчатки заднего 120-мм вентилятора (номинальная скорость ~1200 об/мин) уменьшается до ~1150 об/мин. Как удалось замерить, в положении ручки регулировки «минимум», обороты вентиляторов снижаются до ~650 об/мин для 140-мм вентиляторов и до ~770 об/мин для 120-мм заднего вентилятора.
При использовании небольшого количества жестких дисков, несколько фронтальных вентиляторов можно отключить, снизив исходящий от компьютера уровень шума и уменьшив проникновение внутрь пыли.
Для лучшей наглядности основные спецификации Lian Li PC-V2120 были вынесены в отдельную главу. С ними можно ознакомиться ниже.
| Название модели | Lian Li PC-V2120 |
| Тип корпуса | Full Tower |
| Габариты (Ш х В х Г), мм | 235 х 635 х 630 |
| Масса, кг | 14.4 |
| Материал корпуса | Анодированный алюминий |
| Толщина материала корпуса, мм | Шасси – 1.2, боковые панели – 2.0 |
| Цвет корпуса | Полностью черный / Полностью серебристый / Черный снаружи + серебристый внутри |
| Поддержка материнских плат | ATX / Micro-ATX / HPTX |
| Слоты расширения, шт. | 11 |
| Отсеки для устройств | Внешние 5.25" - 5 шт. Внутренние 3.5" – 10 (13) шт. Трансформация трех 5.25” отсеков в три 3.5” отсека Внутренние 2.5” – 2 шт. |
| Система охлаждения | Передний: 4 х 140-мм вентилятор ~1000 об/мин Задний: 1 х 120-мм вентилятор ~1200 об/мин Верхний: 3 x 120-мм вентилятор (опционально) Возможность установки 120 х 3 радиатора СВО |
| Порты на фронтальной панели | USB 3.0 – 4 шт. e-SATA – 1 шт. HD Audio (микрофон + наушники) mini-jack 3.5 мм |
| Максимальная длина видеокарты, мм |
335 (360) |
Для тестирования собиралась система со следующей конфигурацией:
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе корпуса Lian Li PC-V2120. Замеры температур, как обычно, осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
Во время тестирования в корпусе использовался практически весь штатный набор вентиляторов, за исключением одного 140-мм вентилятора, расположенного на корзине для HDD в 5.25-дюймовых отсеках.
Так как в корпусе присутствует предустановленный контроллер вентиляторов, тестирование проводилось в двух режимах: при номинальных оборотах всех вентиляторов (с выставленной ручкой регулирования скоростью вращения на максимум) – режим High и при минимальных (пониженных с помощью встроенного реобаса на минимум) оборотах вентиляторов – режим Low. Стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.
Поскольку тестирование на номинальной частоте процессора представляет небольшой интерес, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц, путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В. Использование в BIOS функции Load-Line Calibration позволило исключить просадку напряжения на ЦП в нагрузке (Vdroop) и по отображению утилиты CPU-Z оно не менялось. Все энергосберегающие функции CPU были деактивированы, позволяя процессору в простое функционировать без снижения напряжения и частоты.
В качестве системы охлаждения использовался охладитель башенного типа - Prolimatech Super Mega. На него устанавливался вентилятор Yate Loon D14SL-12 типоразмера 140 х 140 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин. На таких оборотах вентилятор и функционировал во время тестирования всех температурных режимов (при замере шумовых характеристик скорость вращения снижалась, но об этом - ниже).
Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-24 1Т, при номинальном напряжении питания 1.65 В.
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме ее работы, а объем задачи выставлялся в значение 16 000. Время прогона – 30 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение такого же времени.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер процессора (сложение температуры всех ядер и деление результата на их количество). Если получался дробный результат, он округлялся в большую сторону.
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель. Для более сильного нагрева напряжение на GPU было поднято с 1.0 В до 1.025 В.
Для прогрева видеокарты использовался бенчмарк Heaven DX11 Benchmark 2.5. Тестирование температурного режима видеоускорителя проводилось в течение 30 минут, замеры температуры графического ядра осуществлялись при помощи утилиты MSI Afterburner 2.2.0. Скорость вращения крыльчатки СО видеокарты во время тестирования температурного режима последней выставлялась как фиксированная - ~2700 об/мин (66%), при помощи этой же программы. Графические настройки бенчмарка:
Стоит учесть, что стендовая видеокарта GeForce GTX 570 основана на референсном дизайне с системой охлаждения турбинного типа. Соответственно, большая часть нагретого ею воздуха выбрасывается за пределы системного блока.
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк жесткого диска в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 минут (три прогона по десять минут). Температурные показатели с жесткого диска снимались при помощи этой же утилиты.
После тестирования каждого компонента проводилась перезагрузка системы. Температура окружающей среды в районе тестового стенда составляла 25 градусов по Цельсию, не меняясь во время тестирования. Для всех полученных результатов допускается погрешность измерения в районе +/-2%.
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. На графике ниже представлены температурные режимы.
Температура, °CКорпус показал хорошие температурные режимы для всех тестируемых компонентов системы. Так, температура центрального процессора в Lian Li PC-V2120 отличается всего на 2 градуса по Цельсию, по сравнению с открытым стендом, и в нагрузке составляет 79 градусов. Но это при максимальной скорости вращения крыльчатки штатных вентиляторов (режим High). В режиме Low температура в корпусе дополнительно повышается на 3 градуса по Цельсию, увеличиваясь до 82 градусов. На открытом стенде температура соответственно составляет 77 градусов.
Чуть хуже температурный режим видеокарты. Температура GPU в нагрузке не поднимается в корпусе выше 81 градуса по Цельсию в режиме High и не выше 84 градусов в режиме Low. А на открытом стенде температура GPU равна 76 градусам. И если в режиме High разница по сравнению с открытым стендом составляет 5 градусов по Цельсию, то в режиме Low она увеличивается до 8 градусов. Тем не менее, даже в тихоходном режиме работы вентиляторов температура довольно горячей видеокарты держится в допустимых пределах. Не будь в корпусе глухих боковых стенок, показатели GPU, скорее всего, были бы немного ниже. Но поскольку Lian Li PC-V2120 позиционируется как тихое решение и оборудован шумоизоляцией, то полученные значения вполне приемлемы.
Охлаждение жестких дисков в Lian Li PC-V2120 обеспечивается на «отлично». В нагрузке температура HDD увеличивается совсем немного – до 32 градусов по Цельсию в режиме High и до 34 градусов в режиме Low, а на открытом стенде температура доходит до 45 градусов. Несомненно, свой вклад в общий успех внесли установленные вентиляторы.
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого «системника». В первую очередь проверим шумность штатных вентиляторов. Как и при тестировании температурных режимов, где использовался набор из четырех корпусных вентиляторов, при замере звукового давления количество активных вентиляторов оставалось прежним. Неизменным было и число режимов тестирования: все те же High с максимальными оборотами и Low с пониженной штатным реобасом до минимума скоростью.
Скорость вращения крыльчатки СО видеокарты во время замера уровня шума понижалась до 1400 об/мин (40%) и ее совсем не было слышно. Скорость вращения вентилятора процессорного кулера также уменьшалась - до 600 об/мин.
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 50 и 100 см, поскольку именно на таком расстоянии пользователь обычно находится от компьютера. Шумомер располагался спереди от системного блока, со смещением в левую сторону на 45 градусов.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБГрафики показывают, что исходящий от системного блока уровень шума совсем мал. Звуковое давление в метре от системного блока в режиме Low составляет всего 28 дБ. При сокращении расстояния до 50 см уровень шума увеличивается, но немного – до 30 дБ. В этом режиме работу вентиляторов почти не слышно. Действительно очень тихо.
В режиме High уровень шума повышается на 4 дБ и составляет 32 дБ на расстоянии 100 см и 34 дБ на расстоянии 50 см. И даже здесь сидеть рядом с компьютером достаточно комфортно, шумоизоляция свое дело делает как нельзя лучше. Единственное, что мне не понравилось, так это образование несильного гула на максимальных оборотах.
По жесткому диску можно сказать, что он совсем не слышен в простое и ощутимо замечается в работе. Дело в том, что при частом перемещении головок диска (например, при считывании большого количества файлов маленького размера), корпус издает низкочастотное глухое «грохотание», хотя и не слишком сильное. Можно отметить, что вибрация непосредственно на внешние части корпуса передается мало. Должно быть, сказывается полная закупорка корпуса и возникновение внутрирезонансных шумов. И, скорее всего, крепление накопителей не обладает необходимыми антивибрационными свойствами. Шум не слишком высок, но все же неприятен. В тестировании использовалась тихая модель винчестера, с одним диском. Более емкие накопители или же большее их количество могут шуметь сильнее.
Качественное исполнение, низкий уровень шума, достаточно эффективное охлаждение комплектующих, возможность установки большого количества разнообразного «железа», различные примененные «фишки» – принципы компании Lian Li остаются неизменными. Можно отметить хорошую универсальность корпуса PC-V2120 – продуманная конструкция и классический дизайн значительно расширяют сферы его возможного применения: от домашнего компьютера до рабочей станции, от «системника» энтузиаста до игровой машины.
Его можно зачислить к тихим решениям, поскольку штатная шумоизоляция хорошо поглощает шумы, особенно при использовании вентиляторов с низкой скоростью вращения. А наличие предустановленного контроллера позволяет регулировать обороты вентиляторов и подобрать оптимальные.
Но из-за своих габаритов корпус не подойдет тем пользователям, которые предпочитают небольшие размеры системного блока, либо часто перевозят его с места на место. К минусам Lian Li PC-V2120 можно причислить и повышенный шум, возникающий во время интенсивной работы дисковой подсистемы, и слишком высокую стоимость устройства, составляющую ~14 000 рублей в московской рознице. Чтобы стать обладателем сего творения, однозначно придется расстаться с кругленькой денежной суммой.
Плюсы:
