Хорошо известная на нашем рынке американская компания по производству компьютерных комплектующих Antec всегда славилась выпуском качественной и бесшумной продукции. Основанная в 1986 году, она, прежде всего, ориентируется на производство корпусов, блоков питания и вентиляторов для систем охлаждения. Но в ее ассортименте выделяются, конечно же, корпуса.
Присутствуют в модельном ряду Antec и нестандартные решения, и даже в некотором роде эксклюзивные. Касается это по большей части линейки корпусов Skeleton. После выпуска в конце 2008 года полноразмерного варианта производитель решил не останавливаться на достигнутом и создал аналогичную модель, но в миниатюрном исполнении. Как легко догадаться, она предназначена для материнских плат форм-фактора Mini-ITX, все больше набирающих популярность в последнее время. Именно о ней, увидевшей свет спустя почти год после выхода предшественника и несущей устрашающее название Antec Mini Skeleton-90, и пойдет речь в этом обзоре.
Как и старший собрат, Mini Skeleton наделен футуристическим нестандартным «голым» дизайном. Корпус построен по типу выдвижной конструкции, состоящей из двух секций, одна из которых предназначена для установки системной платы форм-фактора Mini-ITX и охлаждается сверху 150-мм фирменным «ветродуем» TriCool с синей светодиодной подсветкой. Назначение второй секции – размещение оптического привода и накопителей, для ее охлаждения предусмотрен дополнительный 70-мм вентилятор.
Итак, приступим к рассмотрению этого малыша. Как обычно, первым делом начнем обзор с изучения упаковки корпуса и поставляемых с ним аксессуаров.

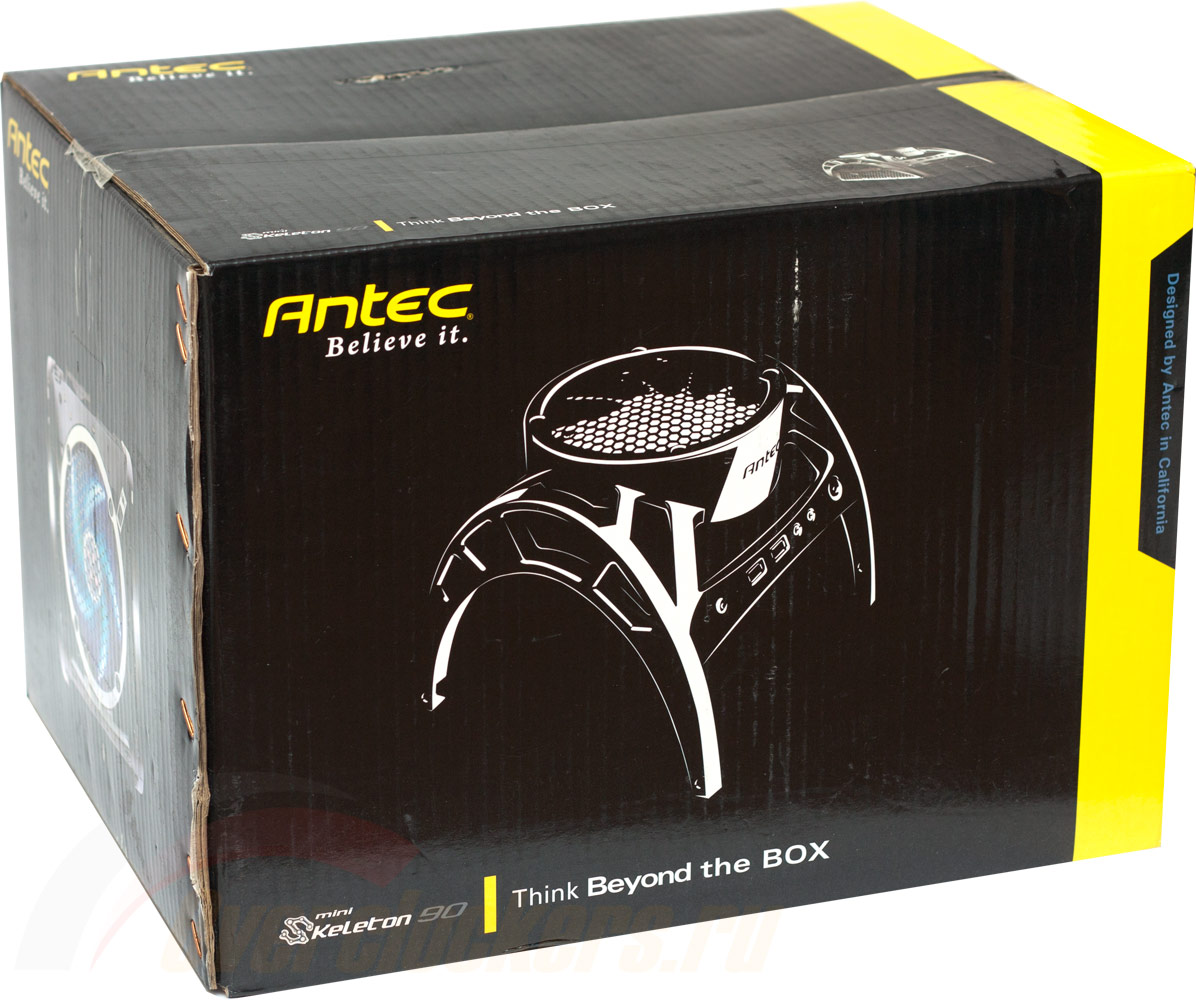

Antec Mini Skeleton-90 упакован в коробку совсем небольших размеров, ее габариты - 295 х 275 х 310 мм (Ш х В х Г). Выполнена упаковка в темных тонах, с изображением на боковых сторонах картинок корпуса. Отличительная черта – ярко-желтая полоса на торце коробки, ее наличие позволяет дизайну упаковки не погрязнуть в однообразии тонов.
Какие-либо ручки у коробки отсутствуют, поэтому желательно изначально приготовиться к тому, что придется использовать для переноски обе руки. Или же попросить продавца в магазине соорудить некое подобие ручки, например, из скотча. Впрочем, с подобными небольшими габаритами и весом коробку можно попробовать принести и в руках.
Внутри коробки корпус упакован в полиэтилен и зажат между двумя демпферами-фиксаторами, выполненными из вспененного полиуретана, тем самым предохраняя содержимое от механических повреждений.
Здесь же, в самом верху, можно видеть небольшой листок – руководство пользователя, где приводится краткая справка по сборке системы. Присутствует описание на русском языке. Дополнительно руководство пользователя упаковано в прозрачный полиэтиленовый пакет.
Сбоку разместилась картонная коробочка белого цвета, зажатая между двумя половинками все того же уплотнителя.
В нее, как это часто бывает, производитель поместил аксессуары к корпусу. И все же, здесь уместнее будет слово «коробка», поскольку ее габариты отнюдь не малы, почти в полразмера самого «кейса». И значит, там есть, чем поживиться. Внешне коробка выглядит довольно внушительно.
Итак, какой же столь массивный аксессуар производитель мог поместить внутрь? Это можно наблюдать на примере фотографии ниже. А меж тем, комплект поставки достаточно богат и включает в себя следующие компоненты:
Из присутствующих здесь устройств можно обнаружить малогабаритный внешний блок питания мощностью 90 Вт и провод для его подключения к сети, кабель для питания SATA-устройств, две крепежные пластины для установки 2.5-дюймовых накопителей, каблук-держатель, пакетик с набором различных винтов крепления и пару дюжин пластиковых стяжек для проводов.
Ниже можно более подробно ознакомиться со списком аксессуаров, поставляемых с корпусом. В комплект входят:
На общем фоне выделяется внешний блок питания. Для минимизирования размеров корпуса разработчик решил исключить возможность установки полноразмерного БП и наделил свой продукт совсем миниатюрным источником питания мощностью всего 90 Вт. Ну а что касается самого комплекта поставки, то в нем присутствует все необходимое.
В отличие от большинства других системных блоков, Antec Mini Skeleton-90 представляет собой конструкцию явно нестандартного дизайна, выполненную в виде практически открытого корпуса в стиле «Open Stand».
Габариты нового Skeleton не слишком большие и составляют 210 мм в ширину, 190 мм в высоту и 230 мм в глубину. Весит он также не много – 2.5 кг. Материал корпуса сочетает в себе пластик и сталь. Вся верхняя часть, в том числе и боковые «дуги» выполнена из довольно качественного пластика и выкрашена в серебристый цвет под «металлик», в то время как нижняя выдвижная секция сделана из стали холодного проката толщиной 0.8 мм и окрашена черной краской. Это единственная существующая цветовая вариация корпуса.
Главная примечательность здесь - большой 150-мм вентилятор, расположенный на верхушке корпуса. С его помощью осуществляется обдув компонентов системы, в особенности материнской платы, а также нагнетание прохладного воздуха к процессорному кулеру. Девятилопастный «пропеллер» наделен крыльчаткой из полупрозрачного матового пластика и снабжен светодиодной подсветкой синего свечения. Созвучное имя вентилятора TriCool в какой-то степени определяет принадлежность модели.
Название Skeleton производитель присвоил этому корпусу не зря, ведь его конструкция по большей части состоит из «костей», то есть является опорным механизмом для удержания в нем необходимого «железа». Корпус почти полностью открыт, какой-либо «кожный» покров отсутствует, что явно намекает на неплохое охлаждение установленных в него комплектующих. Тем не менее, активное (за счет открытой конструкции) накопление в корпусе пыли вряд ли будет происходить.
Ведь во время работы верхнего вентилятора исходящий во все стороны воздушный поток будет препятствовать проникновению в корпус пыли. Разве что она может попасть непосредственно через сам вентилятор, у которого какой-либо противопылевой фильтр, к сожалению, отсутствует.
Спереди можно обнаружить несколько внешних портов, а именно: два порта USB 2.0 (отсутствие портов USB 3.0 можно счесть недостатком), а также по одному 3.5-мм разъему minijack, для подключения наушников и микрофона. Поддерживаемые стандарты: HDA и AC’97. Кнопка подачи на компьютер питания расположена с правой стороны, в то время как кнопка перезагрузки – с левой. Встроенных в кнопки светодиодов не наблюдается.
Впрочем, может это и к лучшему, поскольку во время работы компьютера лишние источники света не будут мозолить глаза (достаточно и верхнего вентилятора с подсветкой). Индикатор активности жесткого диска все же есть, светодиод в виде маленькой точки расположен с левой стороны, рядом с кнопкой перезагрузки.
Нижняя половина корпуса, которая является самостоятельной выдвижной конструкцией на салазках, выполнена из стали толщиной 0.8 мм в виде широкой рамы, с неким подобием крестовины в центре днища. Опорой системному блоку служат четыре маленькие резиновые ножки, расположенные по периметру днища и приклеенные к нему при помощи клея.
Как уже упоминалось, корпус выполнен в виде выдвижной конструкции из двух отсеков. Верхний предназначен для установки основного «железа» - системной платы со всеми причиндалами. В нижний отсек устанавливается оптический привод и накопители. Также здесь размещается небольшая печатная плата с электроникой блока питания.
Установку комплектующих весьма облегчает выдвижная конструкция отсека, поэтому сборка «системника» проходит быстро, несмотря на небольшие размеры корпуса и плотную компоновку.
Поддерживаемый «мини-скелетоном» форм-фактор материнских плат только один – Mini-ITX.
Верхняя часть выдвигающейся конструкции служит поддоном для материнской платы, которая крепится сюда на припаянные металлические стойки посредством винтов из комплекта.
Боковые панели корпуса, или их подобие, как можно было бы сказать точнее - съемные. Крепление их осуществляется с помощью защелок на пружинах, и снимаются они за пару секунд, тем самым облегчая доступ внутрь корпуса.
Место для оптического привода предусмотрено в самом низу, с лицевой стороны корпуса. Устанавливается он с наружной стороны и задвигается внутрь. Дополнительно привод фиксируется двумя комплектными винтами (с длинной резьбой) с левой боковой стороны корпуса.
Два из четырех поддерживаемых корпусом накопителей устанавливаются непосредственно в нижний отсек, для них предусмотрена специальная корзина справа от привода. В данном случае при сборке системного блока использовался твердотельный накопитель.
Крепление винчестеров безвинтовое, достаточно просто вставить устройство с передней стороны корпуса до характерного щелчка. Для извлечения накопителя требуется чуть приподнять вверх необходимую защелку и вынуть устройство. С подключением питания к винчестеру, а также кабеля передачи данных, из-за тесноты могут возникнуть небольшие затруднения.
Еще два накопителя устанавливаются с наружной стороны корпуса с обеих боковых сторон. Накопитель вставляется в специальное крепление из комплекта и «вешается» сбоку на предназначенное для него посадочное место. Дополнительно его можно зафиксировать винтами из комплекта.
Крепление накопителей снаружи корпуса слегка портит его внешний вид, но разработчик не нашел другого способа иначе поместить вторую пару накопителей.
Блок питания мощностью 90 Вт подключается к соответствующему гнезду с задней стороны корпуса. Выходное напряжение у источника питания только одно – постоянный ток напряжением 19 В, а распределение на каналы +5.0 В, +3.3 В и +12 В происходит непосредственно в самом корпусе, на отведенном для этого преобразователе (напомню, что небольшая печатная плата с электроникой расположена в нижнем отсеке корпуса под «материнкой»). Длины провода питания хватит для того, чтобы поместить источник питания в укромное место, убрав его с глаз долой. Длина шнура 220 В - 150 см, в то время как выходной низковольтный кабель – 175 мм.
Разъемов у штатного блока питания немного, хотя присутствуют все необходимые для подключения устройств и базовых вентиляторов. Здесь можно видеть 20 + 4 pin разъем для питания материнской платы, 4 pin разъем для питания CPU, два разъема Molex для вентиляторов и два разъема для питания SATA-устройств. Еще два SATA-устройства можно подключить через комплектный переходник.
Конечно же, выходная мощность «питальника» невелика и составляет всего 90 Вт, но не будем забывать о предназначении корпуса Antec Mini Skeleton-90, который в силу своей спецификации рассчитан по большему счету для HTPC-систем.
Также стоит упомянуть, что источник питания получил защиту от перегрузки. При превышении установленной максимальной мощности срабатывает защита, и питание полностью отключается. Автоматический запуск происходит через несколько секунд. Так что беспокоиться о возможном выходе БП из строя при перегрузке особо не стоит.
Теперь несколько слов о процессорном кулере. Mini Skeleton не поддерживает не то что высокие охладители, но и кулеры средние или даже небольшие по высоте. В процессе сборки «системника» на базе данного корпуса, в нем удалось разместить лишь боксовый кулер Intel LGA 1155.
Стоит учесть этот нюанс при выборе процессорной системы охлаждения для Antec Mini Skeleton-90. Как выяснилось, виной всему оказалась изогнутая вниз верхняя часть корпуса, на которой расположен 150-мм вентилятор.
Выгиб препятствовал размещению более высоких кулеров. Возможно, производитель сделал так не случайно, а с той целью, чтобы вентилятор кулера CPU не находился слишком близко к верхней «стопятидесятке».
Инженеры сконструировали строение корпуса так, чтобы пользователь получил удобный доступ к комплектующим, тем не менее, при сборке «системника» пришлось слегка попотеть. Особенно это касается подключения проводов от блока питания к нужным разъемам. Компоновка Mini Skeleton-90 все же плотная. Но за счет выдвижного нижнего отсека корпуса, а также съемных боковин, со сборкой долго возиться не пришлось.
Пора переходить к выявлению эффективности охлаждения корпуса и его шумовых характеристик, но сперва разберем штатную СО.
Система охлаждения Antec Mini Skeleton-90, как уже было упомянуто выше, состоит из двух вентиляторов. Основной 150-мм вентилятор расположен сверху корпуса и нагнетает прохладный воздух внутрь, охлаждая всю материнскую плату целиком и создавая приток воздуха процессорному кулеру. Он снабжен светодиодной синей подсветкой. Интенсивность свечения не зависит от скорости вращения вентилятора, но подсветку можно отключить предусмотренным тумблером. Кроме того, вентилятор можно снять, для этого нужно использовать шестигранный ключ. Осталось лишь добавить пару слов про двухпроводный шнур питания и наличие разъема Molex «мама-папа».
Номинальная скорость вращения верхнего 150-мм вентилятора составляет ~2600 об/мин, при уровне шума 33 дБ и воздушном потоке в 100 куб.фут/мин. Присутствует возможность осуществлять регулирование скорости вращения вентилятора при помощи переключателя, расположенного с задней стороны корпуса на «верхушке». Плавное изменение оборотов не предусмотрено, вместо этого есть три фиксированных значения: ~2600 об/мин (High), ~2000 об/мин (Med) и ~1500 об/мин (Low). Заявленный производителем уровень шума для двух последних режимов составляет соответственно 28.5 дБ и 22.8 дБ. А расход воздуха – 81.3 и 62 куб.фут/мин.
Нельзя сказать, что вентилятор отличается низким уровнем шума даже в режиме Low, ведь полторы тысячи оборотов в минуту – цифра отнюдь не маленькая для «стопятидесятки». Действительный же исходящий от корпуса уровень шума покажет лишь тестирование, но об этом – ниже.
С обеих сторон вентилятор оборудован защитной решеткой, диаметр отверстий которой довольно крупный и составляет 6 мм. Какие-либо противопылевые фильтры отсутствуют, что можно считать недостатком. А если принять во внимание не слишком маленькую скорость вращения вентилятора даже в режиме Low, то можно с уверенностью сказать, что пыли внутрь будет проникать немало. Конечно же, только в том случае, если помещение запылено.
Второй вентилятор – поменьше, типоразмера 70 х 70 х 25 мм, расположен в нижней задней части корпуса и предназначен по большему счету для обдува печатной платы с электроникой блока питания. Можно сказать, что он продувает всю нижнюю часть целиком, хотя внутренние накопители под воздушный поток почти не попадают, так как расположены они «где-то там в стороне». Хотя на поддоне для системной платы, над накопителями, присутствуют небольшие отверстия в количестве четырех штук, поэтому все же немного «свежего» воздуха им достается. Впрочем, корпусу с подобным открытым строением большое количество активных устройств охлаждения и не требуется, особенно учитывая его спецификацию под Mini-ITX формат. Кроме того, Mini Skeleton-90 и так почти весь открыт.
Номинальная скорость вращения 70-мм вентилятора составляет ~2000 об/мин, уровень шума 20.2 дБ, а расход воздуха - 20 куб.фут/мин. Возможность осуществлять регулирование скорости вращения крыльчатки отсутствует. Провод питания аналогичен 150-мм вентилятору и оборудован все тем же разъемом Molex.
Насколько эффективна данная система охлаждения – покажет тестирование, а пока перейдем к следующему разделу, где ознакомимся с подробными техническими характеристиками испытуемого корпуса.
Для лучшей наглядности основные технические характеристики Antec Mini Skeleton-90 были помещены в таблицу и вынесены в отдельную главу. С ними можно ознакомиться ниже.
| Название модели | Antec Mini Skeleton-90 |
| Габариты (Ш х В х Г), мм | 210 х 190 х 230 |
| Масса, кг | 2.5 |
| Материал корпуса | Пластик + сталь |
| Толщина материала корпуса, мм | Сталь - 0.8 |
| Цвет корпуса | Серебристый + черный |
| Поддержка материнских плат | Mini-ITX |
| Слоты расширения, шт. | 1 (низкопрофильный) |
| Отсеки для устройств | Внешние 5.25" - 1 шт. Внешние 2.5" - 2 шт. Внутренние 2.5" - 2 шт. |
| Система охлаждения | Верхний: 1 х 150-мм вентилятор (~2600/2000/1500 об/мин) Задний: 1 х 70-мм вентилятор (~2000 об/мин) |
| Порты на фронтальной панели | USB 2.0 – 2 шт. Наушники + Микрофон (2 x mini-jack 3.5 мм) HDA/AC’97 |
В тестируемом корпусе собиралась следующая система:
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в собранном системном блоке на базе корпуса Antec Mini Skeleton-90. Замеры температур осуществлялись для двух компонентов системы - центрального процессора и материнской платы. Замеры температуры накопителя не проводились, поскольку в тестировании участвовал твердотельный диск (SSD).
Во время тестирования в корпусе использовался штатный набор вентиляторов, а именно: верхний 150-мм вентилятор, нагоняющий прохладный воздух внутрь корпуса, и 70-мм вентилятор, продувающий нижний отсек корпуса. Тестирование проводилось в трех режимах регулятора оборотов верхнего 150-мм вентилятора: High, Med и Low, при соответствующих оборотах последнего ~2600, 2000 и 1500 об/мин. Стоит обратить внимание, что во время тестирования на открытом стенде материнская плата располагалась горизонтально.
Из-за маломощного блока питания корпуса и слабого преобразователя питания CPU материнской платы стендовый Intel Core i5-2500K не подвергался разгону и функционировал на номинальной частоте 3317 МГц (частота BCLK, выставляемая платой, по умолчанию чуть завышена и равна 100.5 МГц). Технология Turbo Boost отключалась. Все энергосберегающие функции были включены, позволяя процессору в простое функционировать на сниженной до 1608 МГц частоте. Напряжение Vcore в BIOS материнской платы устанавливалось в автоматический режим и в простое компьютера составляло 0.976 В (по показаниям утилиты CPU-Z), а в нагрузке увеличивалось до 1.152 В.
В качестве системы охлаждения процессора использовался охладитель Intel LGA 1155 BOX, который поставляется вместе с ЦП в коробочном варианте. Посредством стороннего реобаса Scythe Kaze Q KQ01-BK-3.5 скорость вращения крыльчатки вентилятора выставлялась в значение ~1500 об/мин. За время всего тестирования обороты вентилятора не менялись, за исключением случая измерения шумовых характеристик корпуса (об этом - ниже).
Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-24 1Т, при номинальном напряжении питания 1.65 В.
В качестве программы для прогрева процессора применялась Prime95 v26.6 x64. Популярнейший «кочегар» LinX (Linpack) не использовался, по причине срабатывания защиты блока питания от перегрузки и последующего отключения системы. Время прогона – 30 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение такого же времени.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер процессора (сложение температуры всех ядер и деление результата на количество ядер). Если получался дробный результат, он округлялся в большую сторону.
После каждого цикла тестирования система перезагружалась. Температура окружающей среды в районе тестового стенда составляла 26 градусов по Цельсию, не меняясь во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/-2%.
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. Температурные режимы представлены на графике ниже.
Температура, °CAntec Mini Skeleton-90 показал довольно хорошие температурные режимы. Так, температура центрального процессора в корпусе для всех трех режимов оказалась меньше, чем на открытом стенде. Причем от скорости вращения корпусного 150-мм вентилятора результат разнится слабо. Если в режиме High и Med температура одинаковая и составляет 66 градусов по Цельсию, то в режиме Low температура увеличивается всего на 1 градус – до 67 градусов. Конечно же, это не может не радовать, поскольку отпадает необходимость в использовании максимальных оборотов 150-мм вентилятора.
Температура процессора при тестировании на открытом стенде составляет в нагрузке 70 градусов по Цельсию, что на 3 градуса выше, чем при тестировании в корпусе в самом тихоходном режиме. Парадоксально, но факт. Объяснением такому поведению температуры служит лучший приток прохладного воздуха к процессорному кулеру, а также более эффективный отток. Теплый воздух не собирается в районе CPU, а разгоняется в стороны верхним 150-мм корпусным вентилятором.
Температурные показатели материнской платы в корпусе также лучше, нежели на открытом стенде. Если в корпусе температуры составляют 36, 37 и 38 градусов по Цельсию в режимах High, Med и Low соответственно, то на открытом стенде температура MB доходит до 44 градусов по Цельсию. Впрочем, этого и следовало ожидать, ведь верхняя «стопятидесятка» очень хорошо обдувает плату целиком.
Напоследок займемся изучением уровня шума, исходящего от работающего «закрытого» системного блока. В первую очередь интересует шумность штатных вентиляторов. Как и при тестировании температурных режимов, замер звукового давления проводился в трех положениях переключателя регулирования скоростных режимов верхнего 150-мм вентилятора: High, Med и Low. Скорость вращения вентилятора процессорного кулера во время замера уровня шума уменьшалась до 1000 об/мин.
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 50 и 100 см от корпуса, так как именно на таком расстоянии от компьютера чаще всего находится пользователь. Шумомер располагался спереди от системного блока, со смещением в левую сторону на 45 градусов.
На графике ниже можно ознакомиться с результатами тестирования.
Уровень шума, дБПо полученным данным можно сказать, что исходящий от системного блока уровень шума небольшим не назовешь. Даже в самом тихоходном режиме работы вентиляторов (Low, ~1500 об/мин) звуковое давление в метре от системного блока составляет 32 дБ, а при сокращении расстояния до 50 см шум начинает проявляться отчетливее, его уровень возрастает до 35 дБ.
В среднескоростном режиме (Med, ~2000 об/мин) звуковое давление возрастает, но по сравнению с тихоходным режимом - не сильно, всего на 1 дБ. В метре от системного блока удалось зафиксировать его значение в 33 дБ, а при сокращении расстояния до 50 см – 36 дБ. Субъективно, разница по сравнению с тихоходным режимом на слух почти не заметна.
А вот высокоскоростной режим (High, ~2600 об/мин) подкачал. В метре от системного блока уровень шума составляет уже 35 дБ и увеличивается до 40 дБ при сокращении расстояния до 50 см. Что сказать? Довольно громко. Ощущается дискомфорт. Не рекомендуется использовать 150-мм TriCool в данном режиме, тем более никакой пользы он почти не приносит.
В заключение хотелось бы отметить, что даже в режиме Low шум ощущается, хотя и не приносит дискомфорт. Непонятно, зачем производитель наделил Mini Skeleton-90 подобным высокооборотистым вентилятором с невозможностью снизить его скорость вращения ниже ~1500 об/мин штатными средствами. И даже более того, наличие у обоих вентиляторов только разъема Molex в какой-то степени затруднит подключение сторонних средств понижения скорости вращения.
Antec Mini Skeleton-90 можно причислить к сугубо индивидуальным решениям. Он предназначен в первую очередь для пользователей, уставших от однообразных «квадратных» корпусов-«башен», для тех людей, которые хотят видеть у себя что-то новое, эксклюзивное, и не такое, как у всех.
Корпус отлично подойдет для создания настольной HTPC-системы. Но при этом можно забыть о сборке в нем производительного компьютера, а о разгоне и подавно. Виной всему штатный блок питания, который однозначно не потянет мощное «железо». Хотя к минусам это не припишешь, ведь данный продукт рассчитан совсем на другие задачи. Ну и, конечно же, такого малыша-красавца просто приятно наблюдать рядом с собой на столе, - его конструкция выглядит очень оригинально и может удачно вписаться в интерьер.
В плане охлаждения Mini Skeleton-90 благодаря открытому конструктиву совсем неплох. Но не стоит забывать, что подобные решения подвержены более интенсивному накоплению внутри пыли, если таковая есть в помещении. Особенно при отсутствии у разработки Antec противопылевых фильтров.
Теперь немного о его цене. В московской рознице данный корпус можно приобрести за сумму около 2800 рублей, что для корпуса подобного класса вполне приемлемо. Я бы даже сказал, что недорого.
Плюсы:
