За последние полтора месяца в лаборатории побывало три блока новой линейки Antec. Не отстают от неё и другие производители БП, выпустив за последний год множество новых решений. Как обычно, модернизация ассортимента начинается с самого востребованного среднего сектора (модели мощностью 500-750 ватт), заканчиваясь обновлением верхнего.
Данный материал посвящен флагману свежей линейки Aurum компании FSP – 1200-ваттному блоку AU-1200PRO.
Блок питания поставляется в крупной картонной коробке без особых внешних изысков (прозрачных вставок, магнитных замков и прочего).
Хорошо различимы значки сертификата 80PLUS Gold (Efficiency level 88…92%) и пятилетней гарантии.
К блоку прилагаются модульные шнуры, кабель питания, наклейка на корпус, четыре винта крепления, инструкция и три стяжки-липучки для укладки проводов.
Всего кабелей тринадцать штук. Из них три неотключаемые,…
… десять – модульные.
Два модульных шнура предназначены для подключения вентиляторов и отличаются от всех остальных сечением и количеством проводников:
На мой взгляд, хорошее дополнение, которым почему-то перестали пользоваться другие производители. Добавить сюда возможность переключать напряжения на питающих выводах вентилятора, и было бы просто великолепно.
Три неотключаемых шнура охвачены обычной термоусадкой, а модульные кабели выполнены в виде плоских шлейфов.
Они гораздо удобнее стандартной оплетки – меньше сопротивления перегибу, а небольшая толщина позволяет прокладывать их за площадкой крепления материнской платы в современных корпусах. Но FSP в стремлении к удобству перестаралась – короткие участки между питающими разъемами видеокарт также убраны в оплетку и плоскую термоусадку.
Не самое грамотное решение, учитывая близкое расположение графических ускорителей и необходимость сгибать провода почти на 360 градусов (при подключении к видеокарте с двумя разъемами питания). На шнурах питания накопителей этот недостаток проявляется гораздо меньше из-за большей длины проводов.
Блок питания выполнен в традиционном для последней серии FSP стиле: черный корпус из толстого металла с пластиковыми вставками бежевого цвета; краска шершавая на ощупь. Практичным такое решение не назовешь, но хорошо выделяет продукт из общей массы.
Габариты небольшие для такой мощности – 150 х 180 х 86 мм. Все вентиляционные отверстия на торце и верхней крышке фигурные. По бокам и в нижней части выштампованы небольшие прорези для выхода воздуха.
На противоположный торец вынесены модульные разъемы в количестве девяти штук, чуть ниже – наклейка с поясняющими подписями. Как легко заметить, количество разъемов и шнуров отличается – пользователю дается выбор между конфигурациями 6x PCI-E +1x 8pin MB и 4x PCI-E + 2x 8pin MB.
Всю заявленную мощность (1200 Вт) блок может выдать по линии +12, на каналы +3.3 и +5 отдано 160 Вт, а по отдельности каждый из них можно нагрузить на 25 A, что соответствует мощности 82.5 и 125 Вт соответственно.
Компоновка блока питания традиционна: почти все крупногабаритные и силовые элементы размещены на основной печатной плате, управляющие схемы вынесены на отдельные «печатки» или обратную сторону основной. Вентилирует внутренности корпуса БП 135-мм вентилятор.
Весь левый край платы занимают элементы входного фильтра. Между ними установлены два диодных моста с небольшим алюминиевым радиатором.
Крупный дроссель в левом верхнем углу можно легко спутать с дросселем APFC. Но последний установлен ближе к двум силовым трансформаторам.

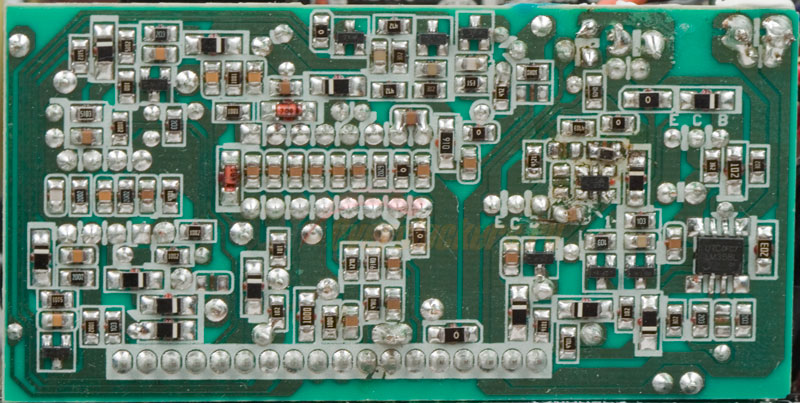

Слева от него – плата управления с контроллером CM6800. Для исключения наводок PCB с контроллером закрыта кольцевым экраном.
На радиаторе установлены три мощных полевых транзистора 6R190E6 и один силовой диод.
Один из двух термодатчиков, закрепленный чуть выше силовых полупроводников, хорошо заметен на радиаторе.
Два крупных электролита производства Toshin Kogyo распаяны в высоковольтной части, номинал - 470 мкФ 420 В.
Источник дежурного питания (+5Vsb) собран на базе микросхемы TNY278PN. Тепло, выделяемое микросхемой при работе, отводится небольшой металлической пластиной, припаянной в непосредственной близи от неё и соединенной пайкой с четырьмя выводами «S» (земля).
В низковольтной части распаяна сборка MBR2045CT, выпрямляющая напряжение канала +5Vsb:
Сразу за двумя силовыми трансформаторами распаян выпрямитель, базирующийся на восьми N-канальных полевых транзисторах PHD36N03LT, смонтированных, вопреки обыкновению, на обороте печатной платы.
Тепло от них отводится с помощью двух медных шин, припаянных к той же контактной площадке, что и подложки транзисторов,
…и нижней части шасси БП, контактирующего с корпусами мосфетов через толстую термопрокладку.
Второй термодатчик закреплен на одной из медных теплоотводящих шин:
Полукругом вокруг них распаяны одиннадцать электролитов емкостью 470 мкФ 16 В, задействованных в цепи формирования канала +12.
Напряжения для каналов +3.3 и +5 формируются двумя отдельными DС-DC преобразователями, смонтированными на одной дополнительной плате в низковольтной части.
На обратной стороне основной печатной платы распаяно множество фильтрующих керамических конденсаторов в каналах +3.3, +5 и +12.
Также множество фильтрующих емкостей легко заметить на дополнительной плате с модульными разъемами:
На лицевой стороне – два 220 мкФ 16 В, четыре 47 мкФ 16 В, один 560 мкФ 6.3 В.
В низковольтной части установлена дополнительная PCB, расположенная перпендикулярно основной. На ней собран блок защиты от превышения напряжений и защита от КЗ:
Обдуваются внутренности блока 135-мм вентилятором PowerLogic PLA13525S12HH:
Новая платформа хорошо показывает себя в тестах – разброс напряжений в зависимости от нагрузки составляет 0.22 В, и за счет изначально завышенного до 12.22 В к максимальным 100 амперам показатель вольтметра останавливается на номинальных +12.
Обилие фильтрующих элементов дает о себе знать: уровень помех крайне мал, хорошо заметны лишь высокочастотные выбросы, да и их амплитуда лишь чуть выше 120 мВ.
Падение напряжения на канале +5 чуть меньше – 0.15 В в диапазоне нагрузок 0-25 А. Уровень импульсных помех также минимальный.
На канале +3.3 напряжение почти не завышено, что не очень хорошо – при максимальной загрузке (на 25 А) вольтметр показывает 3.21 В. Но такое «поведение» в пределах нормы, поводов для беспокойства нет.
Шумным AU-1200PRO не назвать, однако же чуткое ухо в полной тишине при значительной загрузке (более двух третей от заявленной мощности) сможет расслышать создаваемый крыльчаткой аэродинамический шум.
Обычный пользователь (к коим я и себя причисляю по восприимчивости шумов) его совершенно точно не услышит, особенно после установки в системный блок.
Температурный режим блока нормальный по современным меркам – силовые элементы в низковольтной части разогрелись почти до 80 градусов, но этот результат можно считать хорошим, учитывая малую площадь радиаторов. Нижняя часть корпуса модели прогревается почти до 60 градусов при длительной серьезной загрузке, так что любители играть перед завтраком вполне могут ставить кофе на перевернутый БП – не остынет.
FSP AU-1200 PRO – отличный 1200-ваттный блок: высокая стабильность напряжений, тихая работа, удобная модульная система шнуров, продуманное распределение разъемов по кабелям и оформление самих кабелей в виде плоских шлейфов. Да и пятилетняя гарантия позволит долгое время не беспокоиться за здоровье БП. Увы, стоимость его пока не известна, поэтому дать оценку соотношению «цена/качество» нет возможности.
