Обзор и тестирование материнской платы MSI X79A-GD45 (8D)

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности
• Система охлаждения
• Технические характеристики
• Возможности BIOS
• Проверка разгона
• Выявленные особенности
• Программное обеспечение
• Инструментарий и методика тестирования
• Температурный режим и уровень потребляемого электричества
• Тестовый стенд
• Результаты тестов
• Cinebench 10
• Cinebench 11.5
• TrueCrypt
• wPrime
• x264
• x264
• WinRAR
• Revit Architecture 2012 (визуализация)
• Adobe Photoshop CS 5.0 x64
• Скорость SATA II встроенного контроллера
• Скорость SATA III встроенного контроллера
• Скорость USB 2.0
• Скорость USB 3.0

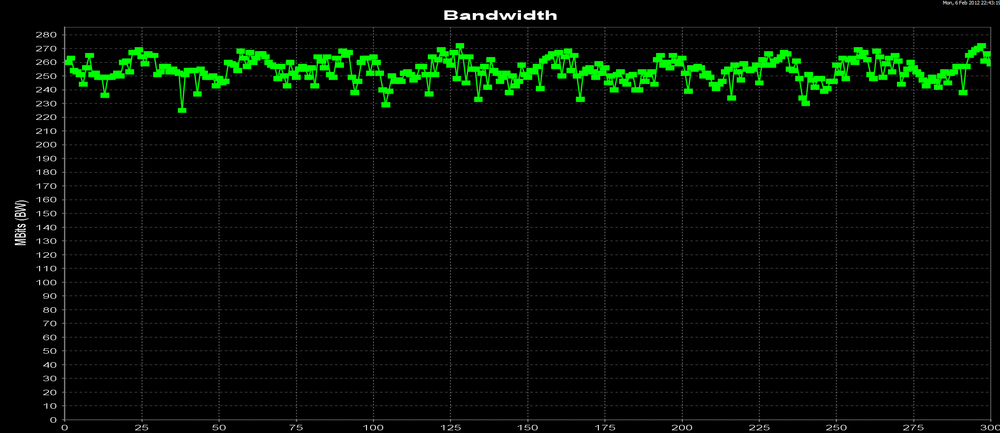

• Скорость сети Lan-Lan
• Заключение
• За кадром

Вступление

Критерии выбора материнской платы всегда будут уникальными для каждого человека. Одному нужны максимально доступные модели, другому - оверклокерские способности. Лавируя между покупательскими запросами и стоимостью продукции, конкурирующие компании выводят на рынок множество вариантов, большая часть которых принадлежит «мейнстриму». Но попадаются и оригинальные разработки, за которые придётся выложить существенную сумму. Ранее вы уже могли познакомиться с решениями MSI, предназначенными для верхнего и среднего ценовых сегментов. Теперь настал момент разобраться, что же она предлагает пользователям за меньшие деньги.

Общая тенденция линейки продуктов MSI на чипсете Х79 - это адекватные возможности за умеренные деньги. X79A-GD 45 (8D) - одна из немногих плат, которая соответствует распространённым требованиям и при этом её стоимость меньше, чем у решений для энтузиастов. На самом деле, различий между X79A-GD65 (8D) и X79A-GD45 (8D) с физической стороны не так уж и много. Производитель не стал кардинально урезать возможности платы, уменьшив количество портов SATA III и число фаз питания процессора. Последних стало 9+1 вместо 12+2 на старшей модели. В таблице, приведенной ниже, представлены краткие различия модельного ряда, а более подробно все отличия будут рассмотрены в соответствующем разделе.

Характеристики плат MSI		Начальный уровень			Средний уровень		Продвинутый уровень
		X79MA-GD45	X79A-GD45	X79A-GD45 (8D)	X79A-GD65	X79A-GD65 (8D)	Big Bang II
Московская розничная цена, руб.		7000	7600	8000(?)	9000(?)	9400	12000(?)
Фазы CPU/NB	Количество	9+1	9+1	9+1	12+2	12+2	22+2
	Dr.MOS	да+нет	да+нет	да+нет	да+да	да+да	да+да
	Hi-c CAP	-	-	-	+	+	+
	SFC	+	+	+	+	+	+
	Led Индикация	+	+	+	+	+	+
Фазы Mem	Количество	2	2	4	4	4	4
	Dr.MOS	нет	нет	да	да	да	да
	Hi-c CAP	-	-	-	-	-	-
	SFC	+	+	+	+	+	+
Dimm		4	4	8	4	8	8
PowerUSB		да	да	да	да	да	да
USB 3.0 внешн./внутр.		2+2	2+2	2+2	2+2	2+2	4+2
Sata II		4	4	4	4	4	4
Sata III		2	2	2	4	4	6
eSATA		-	-	-	-	-	-
Сеть		1 Гбит	1 Гбит	1 Гбит	1 Гбит	1 Гбит	2x 1 Гбит
Количество FAN/Упр.		3/3	5/3	5/5	5/5	5/5	6/6
Микр. BIOS		1	2	2	2	2	3
Кнопка Clr BIOS		+	+	+	+	+	+
Кнопки Pwr/Res		-/-	+/-	+/-	+/-	+/-	+/+
Замер напряжений		+	+	+	+	+	+
POST Led		-	+	-	+	+	+
PCI		-	-	-	-	-	-
IEEE 1394		-	+	-	+	+	+
Wi-Fi		-	-	-	-	-	-
BT		-	-	-	-	-	-
Слот 1		PCI-e 16x 3.0	PCI-e 16x 3.0	PCI-e 16x 3.0	PCI-e 16x 3.0	PCI-e 16x 3.0	PCI-e 16x 3.0
Слот 2		PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 1x 2.0
Слот 3		PCI-e 16x 3.0	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 8x 3.0
Слот 4		PCI-e 1x 2.0	PCI-e 16x 3.0	PCI-e 16x 3.0	PCI-e 16x 3.0	PCI-e 16x 3.0	PCI-e 1x 2.0
Слот 5		-	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 1x 2.0	PCI-e 8x 3.0
Слот 6		-	PCI-e 8x 3.0	PCI-e 8x 3.0	PCI-e 8x 3.0	PCI-e 8x 3.0	PCI-e 1x 2.0
Слот 7		-	PCI-e 1x 2.0	-	-	-	PCI-e 8x 3.0

Упаковка и комплектация

В комплект поставки входит следующее:

• Материнская плата;
• Сертификат соответствия качества;

• Инструкция для быстрой установки;

• Пояснение, как разгонять процессор;
• Руководство пользователя материнской платы;

• Инструкция программного обеспечения;

• Диск с драйверами и ПО;
• Заглушка на заднюю панель;
• Переходники кабелей индикации/кнопок на передней панели корпуса;
• Шлейф SLI;

• Шесть кабелей SATA.

Ниже я привожу фотографии брошюры с разъяснениями, как разгонять процессор, поскольку она содержит исчерпывающую информацию для пользователей, включая рекомендации по напряжениям.

Дизайн и особенности

На материнской плате используется второе поколение Dr.Mos. Ими оснащены все ключевые позиции: система питания процессора, памяти и PCH. Итого насчитывается девять фаз для процессора и две фазы PLL (под разъёмом LGA 2011). ШИМ-контроллер uPi Semiconductor Corporation – uP1618A. На этой плате он работает по формуле 6+1, что с учётом удвоителей даёт 8+1 фазу. Далее я лишь могу выдвинуть своё предположение о том, как работает система питания.

После загрузки, если количеством фаз заведует встроенный алгоритм материнской платы, задействуются четыре фазы. По мере роста нагрузки включается ещё четыре фазы. Из чего следует, что к uP1618A напрямую подключены четыре фазы, а остальные попарно подсоединены через умножители 1*2+1*2. Используется шесть каналов uP1618A, из «+2» каналов SA подключён лишь один. На выходе получается 8+1 фаза. Все микросхемы Dr.Mos размещены с лицевой стороны материнской платы.

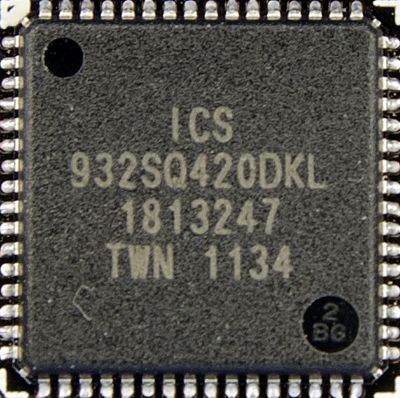

Ниже по левой стороне идут контроллер USB 3.0 NEC (два порта), гигабитный сетевой адаптер Intel, и звуковой кодек Realtek. Справа под PCH расположена микросхема контроллера USB 3.0 NEC (два порта). Чуть выше вы найдёте две микросхемы BIOS.

Система охлаждения

Раздельная система охлаждения на X79A-GD45 (8D) позволяет дифференцированно охлаждать элементы системы.

В отличие от GD65, где верхний радиатор пронзает теплотрубка, у GD45 установлена простая конструкция с незамысловатым дизайном.

Нет соединения, нет и проблем для PCH. Раз он стал сам по себе, то наращивать габариты радиатора больше нет смысла. Появилось раздолье для дизайнеров, и они реализовали свои замыслы с учётом ограничения по высоте на свой вкус.

Технические характеристики

Модель	MSI X79A-GD45 8D
Процессор	Процессоры Intel® Core™ i7 второй генерации для разъёма LGA 2011.
Чипсет	Intel® X79.
Оперативная память	4x слота DDR3 DIMM с поддержкой модулей DDR3 2400*(OC)/ 2133*(OC)/ 1800*(OC)/ 1600/ 1333/ 1066 DRAM (до 64 Гбайт).
Поддержка технологий Multi-GPU	Поддержка технологии ATI® CrossFireX™. Поддержка технологии NVIDIA® SLI™.
Слоты расширения	3x слота PCIe 3.0 x16 (PCI_E1, PCI_E4, PCI_E6) PCI_E1 & PCI_E4 поддерживают скорость передачи данных по шине PCIe 3.0 до x16; PCI_E6 поддерживает скорость передачи данных по шине PCIe 3.0 до x8; 2x слота PCIe 2.0 x16 (PCI_E2, PCI_E5); PCI_E2 & PCI_E5 поддерживают скорость передачи данных по шине PCIe 2.0 до x1; 1x слот PCIe 2.0 x1.
Хранилище	2x разъёма SATA 6 Гбит/с (SATA1~2) на основе Intel® X79, поддерживают Intel® Rapid Storage Technology enterprise (AHCI/ RAID0/ 1). 4x разъёма SATA 3 Гбит/с (SATA3~6) на основе Intel® X79, поддерживают Intel® Rapid Storage Technology enterprise (AHCI/ RAID0/ 1/ 5/ 10).
Локальная сеть	LAN 10/100/1000 Fast Ethernet на основе Intel® 82579.
FireWire	-
Звук	Встроенный HD-аудиокодек Realtek® ALC892. 8-канальный звук с гибким переназначением разъёмов.
Порты USB	2x порта ввода-вывода USB 3.0 на задней панели (на основе NEC D720200) и 1x разъем USB 3.0 на плате (на основе NEC D720200).
Разъёмы на задней панели	1x PS/2 порт клавиатуры; 1x PS/2 порт мыши; 1x кнопка Clear CMOS; 1x коаксиальный выход S/PDIF-out; 1x оптический выход S/PDIF-out; 6x портов USB 2.0; 2x порта USB 3.0; 1x порт LAN; 6x аудио разъёмов.
Разъёмы на плате	2x разъёма USB 2.0; 1x разъем USB 3.0; 1x Разъем модуля ТРМ; 1x Разъем Serial порта; 1x аудио разъём для передней панели; 1x разъем датчика открывания корпуса; 1x кнопка Power; 1x кнопка OC Genie; 1x разъем Voltage Checkpoints; 1x переключатель Multi BIOS; 1x Разъем MultiConnect Panel (опционально); 1x Разъем Voice Genie (опционально).
Форм-фактор	ATX
Габариты, см	24.4 X 30.5.

Возможности BIOS

Основной экран BIOS поделён на несколько зон. В верхней части показывается информация о версии прошивки, текущая дата и время, температуры процессора и материнской платы. На данный момент доступна бета версия 10.3, на которой и производилось тестирование. Справа три меню, содержащие браузер (доступен только после установки программного обеспечения), утилиты (обновления BIOS, обновление через интернет и создание образа жёсткого диска), и раздел, посвящённый безопасности. Последний используется для защиты системы и предотвращения изменения её настроек неавторизованным пользователем.

Интересующая нас часть расположена слева.

ECO

В этом меню содержатся настройки, относящиеся к энергосбережению и к управлению работой фаз питания материнской платы. Здесь же частично дублируются настройки из меню свойств процессора, так что изменения синхронизируются автоматически.

В предыдущем обзоре, посвящённом младшим платам, в меню ECO информации было меньше. Сегмент дорогих материнских плат обязал MSI серьёзнее подойти к вопросу отображения нужной информации и у пользователей появилась возможность лицезреть основные напряжения. Факт наличия в списке напряжения PCH 1.5 несомненно обрадует оверклокеров =).

OC

Меню OC предназначено для опытных пользователей и предоставляет возможности для разгона системы.

• Current CPU/ DRAM Frequency. Данные элементы отображают тактовую частоту CPU и быстродействие памяти.
• CPU Base Clock позволяет установить тактовую частоту Base clock CPU (в МГц). Изменение этого параметра обеспечивает возможность разгона CPU. Значения выбираются из диапазона от 90 МГц до 200 МГц. По мере изменения значения автоматически изменяется коэффициент BCLK, если Adjust CPU Base Clock Ratio оставлен в положении Auto.
• CPU Base Clock Strap показывает тактовую частоту Base Clock CPU.
• Adjust CPU Base Clock Strap позволяет установить тактовую частоту Base clock CPU пользователем вручную. Доступны коэффициенты 1х, 1.25х, 1.67х.
• Adjust CPU Ratio определяет множитель, используемый для определения внутренней тактовой частоты процессора. Доступность множителей напрямую зависит от типа процессора. Например, для Intel Core i7-3930X и i7-3960K множитель меняется от 12х до 60х, а вот сможете ли вы реализовать их на практике, зависит от экземпляра ЦП.
• Adjusted CPU Frequency показывает текущую частоту CPU.
• Internal PLL Overvoltage, задействуется схема повышения напряжения для PLL.
• EIST. Технология Enhanced Intel SpeedStep позволяет установить уровень производительности процессора при электропитании от сети.
• Intel Turbo Boost 2.0. Этот пункт используется для включения/ выключения одноименной технологии. Он повышает частоту процессора, когда прикладные программы требуют большей производительности, если это позволяет TDP процессора.
• Enhanced Turbo. Настройка, благодаря которой вам позволено увеличивать множители процессора на всех ядрах под нагрузкой до максимальных значений 48х…53х. Увеличение происходит синхронно на всех ядрах.
• OC Gene Button. Включает и выключает действие кнопки OC Genie.
• DRAM Frequency. Этот пункт используется для настройки частоты DRAM. Доступны частоты от 800 МГц до 2400 МГц. Частоты выше 2133 МГц осиливают не все процессоры. При изменении частоты шины, она учитывается при выборе частоты памяти.
• Extreme Memory Profile (X.M.P). Этот пункт позволяет включить или выключить Intel Extreme Memory Profile (XMP). Применение данной настройки на нескольких комплектах оперативной памяти с соответствующими частотами не приводило к изменениям BCLK. То есть вставив оперативную память с X.M.P. и частотой 800 (1066, 1333, 1600, 1866, 2133, 2400) МГц частота BCLK остаётся стандартной - 100 МГц. Правильные тайминги выставляются автоматически, после перезагрузки.
• В Advanced DRAM Configuration выбираются настройки таймингов памяти. Задаются исключительно клавишами «+» или «-», ввод цифр не поддерживается.
• Vdroop Control поддерживает неизменное значение напряжения CPU, не позволяя ему проседать. Доступны значения авторегулирования или семь настроек разной эффективности. Настройки подбираются опытным путём, в помощь оверклокерам выведены места для измерения напряжений. В авторежиме материнская плата неплохо справлялась в диапазоне напряжений от 1.2 В, до 1.4 В. Но в любом случае я бы советовал подбирать напряжение вручную и более тщательно, а значения, выставляемые платой автоматически, использовать как точку отсчёта.
• CPU Core OCP expander, расширение порога срабатывания защиты процессора по силе тока.
• CPU Core Engine Speed, выбор частоты работы ШИМ-контроллера системы питания процессора.
• CPU Core Voltage, напряжение питания процессора. Доступны значения от 0.8 В до 1.8 В, с шагом в 0.005 В.
• System Agent Voltage (SA), напряжение системного агента. Доступны значения от 0.85 В до 1.8 В, с шагом в 0.005 В.
• CPU I/O Voltage, напряжение I/O. Доступны значения от 0.85 В до 1.69 В, с шагом в 0.02 В.
• CPU PLL Voltage, напряжение PLL. Доступны значения от 1.4 В, до 2.5 В, с шагом в 0.1 В.
• CPU Override Voltage, коррекция напряжения процессора относительно VID значения. Оно изменяется в сторону уменьшения или увеличения с шагом в 1/256 В, что в более привычном виде значит ~0.0039 В.
• DDR CH_A/B Voltage; DDR CH_C/D Voltage; DDR CH_A CA Vref Voltage;
  DDR CH_B CA Vref Voltage; DDR CH_C CA Vref Voltage; DDR CH_D CA Vref Voltage;
  DDR CH_A DQ Vref Voltage; DDR CH_B DQ Vref Voltage; DDR CH_C DQ Vref Voltage;
  DDR CH_D DQ Vref Voltage; PCH 1.1 Voltage; PCH 1.5 Voltage. - данные функции используются для регулировки напряжений памяти и чипсета.

Overclocking Profiles содержит несколько ячеек для сохранения настроек. Имя может содержать любые латинские символы и пробелы, что превращает его в строку с коротким описанием. Помимо названия ячейки, они содержат информацию, для какой версии прошивки было сделано сохранение, дату и время создания профиля, есть возможность сохранять настройки на внешний USB носитель или считывать с него.

CPU Features содержит расширенные настройки свойств процессора и его энергосберегающих функций. Остановлюсь на самом интересном.

• Power Technology, параметр позволяет установить режим использования технологии Intel Dynamic Power.
• C1E Support включает систему для снижения энергопотребления при простое CPU.
• OverSpeed Protection отслеживает ток, потребляемый ЦП, и энергопотребление; если оно превышает определённый уровень, процессор автоматически уменьшает тактовую частоту. При разгоне эту функцию рекомендуется отключить.
• Intel C-State – состояние управления энергопотреблением, определяющее простои системы и понижающее энергопотребление соответствующим образом.
• Package C State limit, параметр позволяет выбрать режим C-state.
• Long duration power limit (W) используется для установки предельной мощности TDP для длительной работы. Указывается максимально допустимое количество ватт, до 255.
• Long duration maintained (s) используется для установки времени обслуживания при установке предельной мощности для длительной работы. Указывается временная переменная в секундах, до 255.
• Short duration power limit (W). В данном поле устанавливается предельная мощность TDP при кратковременной работе. Указывается максимально допустимое количество ватт, до 255.
• Primary plane turbo power limit (W) поля, позволяющие установить основное ограничение TDP процессора для режима Turbo. Указывается максимально допустимое количество ватт, до 255.
• 1/2/3/4/5/6-Core Ratio Limit, эти параметры отображают ограничение ускорения тактовой частоты процессора в системе, загружающей 1/2/3/4/5/6 ядер.

По сравнению со старшими платами оказались «лишними» следующие настройки: Internal PLL Overvoltage, Adjust CPU Ratio in OC. «Internal PLL Overvoltage» мне ни разу не пригодился, поэтому его отсутствие прошло незамеченным, а пропажа «Adjust CPU Ratio in OC» вполне логична, поскольку кнопок физически нет на материнской плате.

SETTINGS

Настройки – в данном меню можно задать собственные настройки для функций чипсета и загрузочных устройств, определить порядок загрузки с накопителей или из сети и прочее. Настроить режим работы встроенного контроллера жёстких дисков, а также дополнительного контроллера.

Выявленные недостатки интерфейса MSI BIOS:

• Тянуть курсором мышки вниз приходиться очень деликатно, любое смещение с поля прокрутки останавливает перемещение, а чувствительность мыши не настраивается.
• В большом списке устройств, с которых происходит загрузка, на каждый тип выделена всего одна переменная. И если в системе стоит несколько жёстких дисков, то в списке будет доступен только приоритетный жёсткий диск. Приоритетность выбирается в отдельном меню. С одной стороны, логично, но если уж приводится целый список, то не проще было бы позволить пользователю прямо в нем выбирать из всего перечня устройств обнаруженных при включении системы? Похвально, что материнская плата не меняет уровень приоритетности при обнаружении после перезагрузки иных источников загрузки. То есть, воткнув флешку, очерёдность загрузки не изменяется.
• Местами скудное описание настроек, которое состоит лишь из самого названия функции. Например, вызываемая помощь по настройке OC Genie звучит, как OC Genie =). Толку от такого описания, естественно, немного. Расширенное описание настроек BIOS можно найти в программе ON CLICK II.
• При достижении последнего пункта происходит возврат к первой строчке меню. Логичнее было бы останавливаться на последнем пункте, иначе, нажав клавишу вниз и добравшись до интересующего раздела, вы проскакиваете его.
• Ввод значений в некоторые пункты можно осуществить клавишами «+» или «-», либо просто задав их с цифровой клавиатуры. Но почему частоту можно задать любым удобным способом, а напряжения только «+» или «-» .

Так как плата лишена некоторых фирменных бонусов MSI, а именно Direct OC Button, второго сетевого контроллера, FireWire и прочего, то таких пунктов в BIOS вы не найдёте. В остальном текущая версия прошивки мало чем отличается от функциональных возможностей MSI Big Bang XPowerII / X79A-GD65 (8D), что не может не радовать покупателей, желающих сэкономить средства на покупке материнской платы.

Проверка разгона

Процесс разгона очень прост. Обновляете BIOS, заходите в него и нажимаете F6, применяются оптимальные настройки. По желанию меняем приоритет загрузки и прочие параметры, не относящиеся к процессору и памяти. И из-за двух разновидностей разгона поступим следующим образом. Сначала рассмотрим тот тип, который предусматривает сохранение энергосберегающих функций процессора. Ввиду схожести BIOS между рассмотренными ранее материнскими платами MSI проще обратиться к уже описанной процедуре.

Вкратце - после нажатия клавиши F6 в BIOS и применения стандартных настроек вам понадобится изменить множитель процессора. Активируем Enhanced Turbo, если хотите чтобы в нагрузке множитель процессора оставался максимальным, согласно Turbo режиму. То есть для i7-3960X – это 39х, для i7-3930K – это 38х и так далее. Если выключить, то плата будет соответствовать требованиями Intel, снижая множитель в зависимости от нагрузки и количества загруженных ядер. За напряжением процессора плата пусть сама следит.

Как показала практика, она его увеличивает максимально до 1.3 В. Vdroop Control в режиме auto завышает напряжение относительно заданного материнской платой в BIOS. Таким образом, вместо 1.3 В, на выходе вы получите +0.025-0.035 В. Vdroop в ручном варианте может принимать вид от Level 0 до Level 7 На отметке Level 2..3 выставляемое напряжение начинает соответствовать требуемому. Остальные напряжения оставляем в положении «авто». Для умеренного разгона хватает установки OverSpeed Protection во включённом виде. Даже на частоте 4800 МГц его отключение не потребовалось. Хотя в некоторых случаях можно попробовать дезактивировать данную функцию.

При таких настройках энергосберегающие функции процессора работают в полном объёме. Хотите большего, тогда в BIOS изменяйте только основной множитель CPU Ratio, остальное не трогайте. Напряжения 1.3 В хватит для частот порядка 4.3-4.6 ГГц, в зависимости от экземпляра ЦП. Если же напряжения банально не хватает, то в случае его увеличения плата перестаёт снижать напряжение в простое, тем самым выключая важную часть энергосбережения. CPU Override Voltage как раз должна компенсировать этот недостаток, прибавляя напряжение к VID значению под нагрузкой, но, увы, в текущем виде толку от неё мало.

Перейдём ко второму типу разгона, задаём напряжения вручную. Цель - ранее определённая стабильная частота – 4.8 ГГц.

ECO раздел. Повторяем настройки.

Выставляем множитель 45х, а уровень компенсации напряжения в Level 0. Можно оставить и «авто», что равноценно.

Напряжения увеличиваем до 1.45-1.465 В, для этого процессора понадобилась последняя величина. И самое важное, выставляем вручную PLL -1.84-1.86 В. Вы, наверное, удивитесь, почему множитель вместо расчётных 48Х стал 45Х. Причина проста.

Все попытки заставить материнскую плату осилить разгон с частотами 4600, 4700 или 4800 МГц окончились неудачно. При достижении уровня тепловыделения >160-165 ватт система перезагружалась. Ни новый образ BIOS, ни снятие защиты OCP, ни повышение лимитов на плату не повлияли. Дошло до смешного - если процессор на любой частоте с любым напряжением превышал отметку 160-165 ватт, то рано или поздно система перезагружалась. Никаких BSOD, сама по себе. Мой вывод был прост - MSI таким странным образом разграничивает модельный ряд.

Немногим позже на соответствующий запрос я получил ответ инженеров компании. Дело в том, что на тестирование была предоставлена материнская плата – «предсерийник», и наличие данной ошибки всего лишь физическое ограничение конкретного экземпляра. Мне пообещали предоставить серийную версию, на которой данного ограничения уже нет, хотя это еще надо проверить. Результаты испытания будут позже выложены в ветке конференции, посвящённой обсуждению обзора.

Естественно никуда не делись «пляшущие» относительно тех, что выставлены в BIOS, напряжения. Для сравнения результатов с ранее протестированными платами пришлось снизить разгон до 3.8-3.9 ГГц, чтобы не превышать отметку 160 ватт. Под нагрузкой vCPU из выставленного в BIOS 1.465 В превратилось в 1.473 В, а CPU-Z вообще показывал 1.448 В. System Agent Voltage (SA) вместо 0.872 В было 0.88 В. CPU I/O Voltage – 1.04 В, в тестах поднималось до 1.06 В. CPU PLL Voltage выставленное в 1.84 определялось средствами материнской платы как 1.826, а замеры мультиметром показали 1.85 В.

Поэтому будьте бдительны, учитывая склонность тестируемых материнских плат завышать напряжения. Полное соотношение выставленных напряжений к реальным я приведу чуть ниже. Остальные напряжения так и остались доверенными автоматической регулировке. В разделе CPU Features повторите настройки, показанные на картинке. Изменениям подверглись следующие позиции: отключены Package C State limit, Intel C-State и Power Technology. Пороги Long и Short duration power limit сместились до 200 и 250 ватт соответственно.

С такими настройками процессор прошёл тест стабильности без проблем.

Итоговые результаты разгона следующие:

• Максимально стабильная частота без разгона шины – 4500 МГц.

• Максимально стабильная частота шины – 103 МГц.

А при следующем коэффициенте – 131 МГц.

Так как процессор позволяет работать в нескольких диапазонах частоты шины, то проверка показала следующее «многообразие» доступных режимов:

• Частота шины с коэффициентом 1.00х, диапазон от 90 МГц до 103 МГц. Доступные промежутки для памяти: 720 МГц – 824 МГц; 960 МГц – 1064 МГц; 1200 МГц – 1373 МГц; 1440 МГц – 1648 МГц; 1680 МГц – 1922 МГц; 1920 МГц – 2197 МГц; 2160 МГц – 2472 МГц.
• Частота шины с коэффициентом 1.25х, диапазон от 115 МГц до 131 МГц. Доступные промежутки для памяти: 920 МГц – 1048 МГц; 1226 МГц – 1353 МГц; 1532 МГц – 1746 МГц; 1840 МГц – 2096 МГц; 2146 МГц – 2444 МГц; 2454 МГц – 2794 МГц; 2760 МГц – 3144 МГц.

Максимально стабильная частота памяти при условии четырехканальности – ~2333 МГц.

Попробуем проверить работу функции OC Genie. Производитель рекомендует данную опцию начинающим оверклокерам, что ж, тем более интересно будет узнать, насколько близко алгоритм приближен к реальным возможностям разгона системы опытным человеком. Скорость определения настроек почти космическая: 3-10 секунд и система стартует. А после загрузки операционной системы можно увидеть следующее:

Частота процессора 4 ГГц, напряжение ~1.344 В, в реальности 1.353 В, частота памяти 1600 МГц, задержки 7-8-7-20 2Т, что довольно-таки близко к профилю XMP и возможностям памяти.

Аналогично MSI Big Bang XPower II / X79A-GD65 (8D) в тестируемую плату встроена защита от перегрева микросхем Dr.MOS. По достижению температуры в ~100°C загорается диод, оповещающий о перегреве системы питания процессора. Если загружена программа MSI Control Center, то появится всплывающее сообщение о перегреве. А в случае продолжения роста температуры система автоматически отключается.

Посмотрим, что творится с основным напряжением vCPU, если задав частоту процессора 4 ГГц, линейно изменять напряжение от 1.3 В до 1.4 В с шагом 0.05 В, а Vdroop - от седьмой к первой позиции.

Значение	Vdroop 7	Vdroop6	Vdroop 5	Vdroop 4	Vdroop 3	Vdroop 2	Vdroop 1	Vdroop 0	Vdroop AUTO
Нагрузка 1.3 В, мультиметр	1.247	1.255	1.263	1.271	1.28	1.289	1.297	1.306	1.306
Нагрузка 1.35 В, мультиметр	1.293	1.301	1.31	1.319	1.328	1.338	1.347	1.357	1.357
Нагрузка 1.4 В, мультиметр	1.338	1.348	1.356	1.366	1.376	1.386	1.396	1.406	1.406
Простой 1.3 В, мультиметр	1.285	1.288	1.291	1,294	1.298	1.3	1.304	1.307	1.307
Простой 1.35 В, мультиметр	1.333	1.336	1.339	1.343	1.347	1.349	1.353	1.357	1.357
Простой 1.4 В, мультиметр	1.38	1.384	1.387	1.391	1.396	1.399	1.403	1.407	1.407

И сравните с результатами, полученными на MSI Big Bang XPower II.

Значение	Vdroop 7	Vdroop6	Vdroop 5	Vdroop 4	Vdroop 3	Vdroop 2	Vdroop 1	Vdroop 0	Vdroop AUTO
Нагрузка 1.3 В, мультиметр	1.275	1.281	1.288	1.294	1.301	1.308	1.316	1.323	1.323
Нагрузка 1.35 В, мультиметр	1.322	1.329	1.337	1.344	1.351	1.358	1.366	1.374	1.374
Нагрузка 1.4 В, мультиметр	1.37	1.377	1.385	1.393	1.4	1.408	1.416	1.425	1.425
Простой 1.3 В, мультиметр	1.299	1.301	1.303	1.305	1.306	1.308	1.31	1.312	1.312
Простой 1.35 В, мультиметр	1.348	1.35	1.353	1.355	1.356	1.358	1.36	1.362	1.362
Простой 1.4 В, мультиметр	1.397	1.399	1.402	1.404	1.406	1.407	1.41	1.412	1.412

Отчётливо видно, что напряжение в простое и под нагрузкой совпадает в положении Vdroop Level 0. Изменение напряжения несет линейный характер и хорошо поддаётся пониманию того, что происходит. Но если в случае с XPower II вы все же можете под нагрузкой повышать напряжение, то GD45 (8D) лишена этой возможности. Усложним ситуацию и посмотрим, что произойдёт, если процессор разогнать больше, до 4.5 ГГц.

Значение	Vdroop 7	Vdroop6	Vdroop 5	Vdroop 4	Vdroop 3	Vdroop 2	Vdroop 1	Vdroop 0	Vdroop AUTO
Нагрузка 1.4 В, 4 ГГц, мультиметр	1.37	1.377	1.385	1.393	1.4	1.408	1.416	1.425	1.425
Нагрузка 1.4 В, 4.5 ГГц, мультиметр	1.367	1.375	1.384	1.392	1.4	1.408	1.418	1.426	1.426
Простой 1.4 В, 4 ГГц, мультиметр	1.397	1.399	1.402	1.404	1.406	1.407	1.41	1.412	1.412
Простой 1.4 В, 4.5 ГГц, мультиметр	1.397	1.399	1.402	1.404	1.406	1.408	1.41	1.412	1.412

Угол наклона кривой напряжения увеличился. Но совпадение происходит на той же позиции - Level 0. А автоматический режим аналогичен Level 0.

Напряжения IO/PLL/SA CPU не снабжены коррекцией и задаются в BIOS в явном виде. По существу плата завышает напряжение относительно того, что задано в BIOS, а именно: IO CPU, приблизительно верно SA CPU, в авторежиме завышает vCPU и занижает CPU PLL. Тем не менее, благодаря настройкам Vdroop, вы можете очень близко подобрать требуемую величину.

Для простоты понимания приведу вам соотношение vCPU между тем, что показывает популярная программа CPU-Z и мультиметр.

Частота процессора 4 ГГц.

Значение	Vdroop7	Vdroop6	Vdroop5	Vdroop4	Vdroop3	Vdroop2	Vdroop1	Vdroop0	Vdroop AUTO
	vCPU	vCPU	vCPU	vCPU	vCPU	vCPU	vCPU	vCPU	vCPU
BIOS	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3
CPUz IDLE	1.272	1.272	1.28	1.28	1.288	1.288	1.296	1.296	1.296
CPUz Burn	1.232	1.24	1.248	1.256	1.264	1.28	1.288	1.296	1.296
Мультиметр IDLE	1.285	1.288	1.291	1.294	1.298	1.3	1.304	1.307	1.307
Мультиметр Burn	1.247	1.255	1.263	1.271	1.28	1.289	1.297	1.306	1.306
BIOS	1.35	1.35	1.35	1.35	1.35	1.35	1.35	1.35	1.35
CPUz IDLE	1.32	1.32	1.328	1.328	1.336	1.336	1.344	1.344	1.344
CPUz Burn	1.28	1.288	1.296	1.304	1.312	1.32	1.336	1.344	1.344
Мультиметр IDLE	1.333	1.336	1.339	1.343	1.347	1.349	1.353	1.357	1.357
Мультиметр Burn	1.293	1.301	1.31	1.319	1.328	1.338	1.347	1.357	1.357
BIOS	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4
CPUz IDLE	1.368	1.376	1.376	1.376	1.384	1.384	1.392	1.392	1.392
CPUz Burn	1.328	1.336	1.344	1.352	1.36	1.376	1.384	1.392	1.392
Мультиметр IDLE	1.38	1.384	1.387	1.391	1.396	1.399	1.403	1.407	1.407
Мультиметр Burn	1.338	1.348	1.356	1.366	1.376	1.386	1.396	1.406	1.406

Выявленные особенности

Схема работы слотов PCI-e.

Физический тип слота	Скорость шины PCI-e	Скорость шины PCI-e	Скорость шины PCI-e	Скорость шины PCI-e
№1 PCI-E 16x	16х	16х	16х	16х
№2 PCI-E 16x	1х	-	-	-
№3 PCI-E 1x	1х	1х	-	1х
№4 PCI-E 16x	16х	16х	16х	16х
№5 PCI-E 16x	1х	-	-	-
№6 PCI-E 16x	8х	-	8х	8х

Плата способна принять на борт до двух устройств с интерфейсом PCI-e 16x 3.0, плюс одну плату PCI-e 8X 3.0. В итоге, три устройства разделят все доступные сорок линий PCI-e. Физически слоты №2 и №5 совместимы с полноразмерными платами, но обеспечивают передачу данных только на скорости 1х. Третий слот разведён как 1х и передаёт как 1х. Никакие контроллеры не отключаются, даже если задействовать все слоты.

Отличительная черта всех плат MSI на наборе логики X79 - своеобразное подключение монитора к системе с несколькими видеокартами. Чтобы увидеть экран с POST, необходимо подключать монитор согласно следующей рекомендации:

Число графических ускорителей	PCI-E 16x	PCI-E 16x	PCI-E 8x
1	V/+	-	-
2	V/+	V	-
2	V	-	V/+
3	V	V	V/+

*Где «V» означает, что в этот разъём установлена видеокарта, а «+» - к какой видеокарте подключается монитор.

Оперативная память для плат с четырьмя разъемами устанавливается, начиная с первого и далее до четвертого. Для восьмислотовых плат существует определенное условие.

Жирным здесь и ниже выделено рекомендуемое размещение планок памяти.

Двухканальный режим (два модуля памяти), три варианта:

Dimm 1	Dimm 1	Dimm 1
Dimm 2	Dimm 2	Dimm 2
Dimm 3	Dimm 3	Dimm 3
Dimm 4	Dimm 4	Dimm 4
CPU	CPU	CPU
Dimm 8	Dimm 8	Dimm 8
Dimm 7	Dimm 7	Dimm 7
Dimm 6	Dimm 6	Dimm 6
Dimm 5	Dimm 5	Dimm 5

Трехканальный режим (три модуля памяти), три варианта:

Dimm 1	Dimm 1	Dimm 1
Dimm 2	Dimm 2	Dimm 2
Dimm 3	Dimm 3	Dimm 3
Dimm 4	Dimm 4	Dimm 4
CPU	CPU	CPU
Dimm 8	Dimm 8	Dimm 8
Dimm 7	Dimm 7	Dimm 7
Dimm 6	Dimm 6	Dimm 6
Dimm 5	Dimm 5	Dimm 5

Трехканальный режим (шесть модулей памяти), три варианта:

Dimm 1	Dimm 1	Dimm 1
Dimm 2	Dimm 2	Dimm 2
Dimm 3	Dimm 3	Dimm 3
Dimm 4	Dimm 4	Dimm 4
CPU	CPU	CPU
Dimm 8	Dimm 8	Dimm 8
Dimm 7	Dimm 7	Dimm 7
Dimm 6	Dimm 6	Dimm 6
Dimm 5	Dimm 5	Dimm 5

Четырехканальный режим (четыре или шесть модулей памяти):

Dimm 1	Dimm 1
Dimm 2	Dimm 2
Dimm 3	Dimm 3
Dimm 4	Dimm 4
CPU	CPU
Dimm 8	Dimm 8
Dimm 7	Dimm 7
Dimm 6	Dimm 6
Dimm 5	Dimm 5

Световая LED-индикация установлена на все материнские платы MSI, но диоды расположены не в одном месте, а поблизости от компонентов, работу которых они отображают.

После обновления BIOS наконец-то заработал SSD диск Intel X25E.

На плате распаян специальный разъём molex, предназначенный для дополнительного питания видеокарты.

Кнопка обнуления BIOS вынесена на заднюю панель.

Пара микросхем BIOS. Оказывается, в MSI учли пожелания пользователей, и сейчас в случае выхода из строя прошивки в микросхеме «А», при загрузке автоматически возвращается копия из микросхемы «B».

Панель измерения напряжений. Рядом с контактами на небольшом расстоянии расположены бескорпусные конденсаторы. Пользоваться панелью не очень удобно, а в некоторых случаях и небезопасно. Теоретически, к точкам нужно припаять кабели, но в таком случае с гарантией можно будет попрощаться.

Две перемычки, якобы помогающие пройти POST системе при сильно отрицательных температурах. Или, как ещё называют такие состояния – Cold Boot/Bug.

Программное обеспечение

Программное обеспечение неоднократно рассматривалось в следующих материалах:

• Обзор материнских плат MSI X79A-GD65 и X79A-GD65 8D: ищем различия (часть 2) (MSI Control Center, MSI Live Update 5, MSI Click BIOS II);
• Обзор и тестирование материнской платы MSI Big Bang XPower II (MSI Control Center, MSI Live Update 5, MSI Click BIOS II, MSI Winki III, MSI Teaming Genie).

Инструментарий и методика тестирования

Для корректного замера температуры использовались следующие условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°С +/-1°С. За точностью соблюдения заданных параметров наблюдало четыре датчика. В качестве жёсткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.

Температуры в графиках указаны не ЦП, а самого горячего радиатора системы охлаждения, как показывает практика, область PWM остаётся холоднее южного или северного мостов. В любом случае стандартное напряжение процессоров отличается в рамках одной партии, а в тестах материнских плат важнее знать запас прочности её системы охлаждения без принудительного обдува воздухом.

Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Настройки энергосбережения, впрочем, как и любые другие затрагивающие потребление системы в целом, выставлены по умолчанию.

Максимальная нагрузка создавалась программой LinX x64, которая задействует практически всю память, дополнительно запускался Prime95 x64 в режиме Small FFTs. Данные вносились после двадцатиминутного теста. Температура материнской платы есть не что иное, как значения с термодатчиков, установленных непосредственно в основании радиаторов.

Проверка USB и SATA. Программа HD Tune 5.00Pro (средняя скорость линейного чтения, блоки по умолчанию 64 Кбайт), внешний контроллер совместимый с SATA 3.0 (AgeStar 3UB2A8-St). SSD диск Intel X25E 64 ГБайт SLC, неинициализированный в системе, предварительно очищен специальной утилитой Intel Garbage (не для публичного пользования).

Измерение скорости Lan и Wi-Fi осуществляется утилитой iPerf с определёнными настройками сервера и клиента по протоколу TCP шириной в 1 и 10 потоков. В качестве сервера используется сетевой адаптер Intel 82772, не дружащий с Jambo Frame (планируется апгрейд контроллера). Промежуточная точка соединения – маршрутизатор Netgear GS608, во время тестирования Wi-Fi добавляется в цепь роутер ASUS N16 (802n, WPA-AES). Таким образом, оценивается связка Lan порт сервера (Intel 82772)-Netgear GS608-Lan порт клиента (тестируемой материнской платы), или Wi-Fi решения: Lan порт сервера (Intel 82772)-Netgear GS608-ASUS N16-Lan порт клиента (тестируемой материнской платы). На мой взгляд, вполне домашнее применение. Заблаговременно проверялась скорость между Netgear GS608 и ASUS N16, чтобы исключить влияние промежуточного участка.

Скорость работы связки «процессор-чипсет-память» оценивалась следующими приложениями:

• Cinebench 10;
• Cinebench 11.5;
• TrueCrypt Serpent-Twofish-AES;
• wPrime 2.00;
• x264 v3 (устаревшая версия, без агрессивных оптимизаций под многопоточность);
• x264 v4 (новая версия, хорошо оптимизированная под многопоточность с новыми кодеками);
• WinRAR;
• Photoshop CS5 x64 (применение последовательности из нескольких десятков фильтров);
• Autodesk Revit Architecture 2012 (визуализация 3D-чертежа дома).

Температурный режим и уровень потребляемого электричества

Использовались следующие комплектующие:

• Процессор: Intel Core i7-3960X;
• Оперативная память: 16 Гбайт 1066 МГц (4 х 4) 7-8-7-20 2Т;
• Видеокарта: AMD HD 6570;
• Жёсткий диск: SSD Crucial M4 128 Гбайт;
• Блок питания: Tagan TG1100-U95 1100 Ватт;
• Система охлаждение: СВО;
• Операционная система: Microsoft Windows 7 x64 Sp1.

Перечень используемых измерительно-контрольных приборов и инструментов

• Тарификатор электроэнергии: E305EMG;
• Цифровой термометр: Fluke 54II.

Условия: без внешнего обдува вентилятором/ми. Только сама материнская плата, процессор, оперативная память, СВО, без дискретной видеокарты (по возможности, в ином случае, указана её модель).

Пояснения:

При условии сложной конструкции радиаторов цепей питания в графиках указана наиболее горячая часть системы охлаждения.

• ASUS P9X79 Pro – процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.22 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• ASUS P9X79 Deluxe – процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.184 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD65 - процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.168 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD65 8D - процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.224 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI Big Bang XPower II - процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.256 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD45 8D - процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.232 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• ASUS P9X79 Pro OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.45 В. vCPU реальное – 1.472 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• ASUS P9X79 Deluxe OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.45 В. vCPU реальное – 1.48 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD65 OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.47 В. vCPU реальное – 1.482 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD65 8D OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.465 В. vCPU реальное – 1.48 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI Big Bang XPower II OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.465 В. vCPU реальное – 1.48 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD45 8D OC - процессор Intel i7-3960X 4.5 ГГц. vCPU BIOS – 1.43 В. vCPU реальное – 1.336 В. Частота шины и множитель - 100 МГц x 45. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.

Неуказанные напряжения выставлены в BIOS в автоматическом режиме.

Условия: без дискретной видеокарты (по возможности, в ином случае, указана её модель), только материнская плата, процессор, память, жёсткий диск, СВО. Настройки в BIOS выставлялись по умолчанию.

MSI X79A-GD65 единственная плата, на которой процессор снижал множители под нагрузкой, остальные работали на выставленной частоте 3.9 ГГц.

Пояснения:

• ASUS P9X79 Pro – процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.22 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• ASUS P9X79 Deluxe – процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.184 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD65 - процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.168 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD65 8D - процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.224 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD45 8D - процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.232 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI Big Bang XPower II - процессор Intel i7-3960X. vCPU BIOS - авто. vCPU реальное – 1.256 В. Частота шины и множитель - 100 МГц x 33-39. Частота памяти 1066 МГц. 16 Гбайт, 7-7-7-20 1Т. Чипсет X79. Видеокарта – AMD HD 6570.

Неуказанные напряжения выставлены в BIOS в автоматическом режиме.

Разгон на X79A-GD45 (8D) ограничился частотой процессора 4.5 ГГц и напряжением всего 1.336 В.

Пояснения:

• ASUS P9X79 Pro OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.45. vCPU реальное – 1.472 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• ASUS P9X79 Deluxe OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.45. vCPU реальное – 1.48 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD65 OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.47 В. vCPU реальное – 1.482 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD65 8D OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.465 В. vCPU реальное – 1.48 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI X79A-GD45 8D OC - процессор Intel i7-3960X 4.5 ГГц. vCPU BIOS – 1.43 В. vCPU реальное – 1.336 В. Частота шины и множитель - 100 МГц x 45. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.
• MSI Big Bang XPower II OC - процессор Intel i7-3960X 4.8 ГГц. vCPU BIOS – 1.465 В. vCPU реальное – 1.48 В. Частота шины и множитель - 100 МГц x 48. Частота памяти 1866 МГц. 16 Гбайт, 9-9-9-24 1Т. Чипсет X79. Видеокарта – AMD HD 6570.

Неуказанные напряжения выставлены в BIOS в автоматическом режиме.

Тестовый стенд

• Процессор: Intel Core i7-3960X;
• Оперативная память: 16 Гбайт 1333 МГц (4 х 4) 9-9-9-24 2Т;
• Видеокарта: AMD HD 6570;
• Жёсткий диск: SSD Crucial M4 128 Гбайт;
• Блок питания: Tagan TG1100-U95 1100 Ватт;
• Система охлаждение: СВО;
• Операционная система: Microsoft Windows 7 x64 Sp1.

Результаты тестов

Cinebench 10

Настройки:

• Монопоток и многопоточный тест.
• Профиль CPU.

Cinebench 11.5

Настройки:

• Профиль CPU.

TrueCrypt

Настройки:

• 1024 Мбайт.
• Профиль – встроенный тест скорости шифрования.

wPrime

Версия: 2.00.
Настройки:

• Профиль – 1024М.

x264

Версия: v3.19.
Настройки:

• Профиль – кодирование файла в два этапа.

x264

Версия: v4.хх.
Настройки:

• Профиль – кодирование файла в два этапа.

WinRAR

Версия: 4.0.
Настройки:

• Профиль – встроенный тест скорости архивирования.

Revit Architecture 2012 (визуализация)

Настройки:

• По умолчанию.
• Наилучшее качество.

Adobe Photoshop CS 5.0 x64

Настройки:

• Применение последовательности фильтров на эталонное изображение.

Скорость SATA II встроенного контроллера

HDTune 5.00Pro.
Настройки:

• Размер блока – 64 Кбайт.
• Качество измерения – точно.

Скорость SATA III встроенного контроллера

HDTune 5.00Pro.
Настройки:

• Размер блока – 64 Кбайт.
• Качество измерения – точно.

В новых версиях прошивок исправлена проблема совместимости материнских плат с SSD Intel X-25E. Отсутствие на графике результата конкретной модели означает то, что плата на момент тестирования была несовместима с SSD Intel.

Скорость USB 2.0

HDTune 5.00Pro.
Настройки:

• Размер блока – 64 Кбайт.
• Качество измерения – точно.

Скорость USB 3.0

HDTune 5.00Pro.
Настройки:

• Размер блока – 64 Кбайт.
• Качество измерения – точно.

Скорость сети Lan-Lan

Iperf 2.0.5.
Настройки:

• TCP Windows size – стандартное.
• Строка инициализации клиента – iperf.exe -c ххх.ххх.ххх.ххх -P 1 -i 1 -p 5001 -f m -t 300.
• Строка инициализации сервера – –. iperf.exe -s -P 0 -i 1 -p 5001 -f m
• Длительность измерения – 300 сек.
• Количество потоков 1 и 10.
• Физический тип подключения – 1 Гбит.

ASUS P9X79 Deluxe * - использовался второй сетевой адаптер, Realtek 8111E.
MSI Big-Bang XPowerII* - использовался второй сетевой адаптер, Intel(R) 82574L.

Отсутствие значений для большинства плат обусловлено обновлением методики тестирования.

Так же, как и в случае с MSI Big Bang XPowerII, выявилась аномальная работа сетевого контроллера. Но проще всего показать вам пример - сравнение с нормальными скоростями.

MSI X79A-GD45 8D.

Asus P6X58D Premium с сетевым адаптером Marvell.

Посмотрим, как изменится ситуация, если вместо 1 потока нагрузка увеличится до 10 параллельных потоков.

MSI X79A-GD45 8D.

Asus P6X58D Premium с сетевым адаптером Marvell.

Первым делом я грешил на состав измерительных устройств, но, проверив аналогичным образом всю цепь сетевых подключений, пришёл к выводу, что виноват образ прошивки, а точнее - обновлённый ROM LAN на материнских платах MSI.

Заключение

Предлагаю разделить достоинства и недостатки MSI X79A-GD45 (8D) на критичные и мелкие. По моему личному мнению, есть недочёты, которые можно попробовать устранить. Все они упоминались в обзоре, а я приведу лишь краткий список.

По комплектации

• Недочёты:
• В комплекте поставки отсутствует USB 3.0 панель.
• Приятные мелочи:
• Руководство пользователя на русском языке.
• Дополнительное руководство по разгону.

По дизайну печатных плат

• Недочёты:
• Почему-то в MSI решили полностью отказаться от контроллеров eSATA, предпочитая подключение накопителей через переходник к внутренним портам.
• Аскетичность в плане дополнительных контроллеров (RAID/Wi-Fi и прочие).
• Нет POST-индикатора.
• «Опасная» зона измерения напряжений.
• Приятные мелочи:
• Повсеместное использование Dr.Mos микросхем, что подразумевает качественное питание.
• Площадка для измерения напряжений.
• Две независимые микросхемы BIOS, с системой автоматического резервного восстановления.
• Полноценные три слота PCI-e под три устройства. Пропускной способности третьей версии PCI-e хватит для любого подключения. Возможность работы PCI-e 3.0 16x+16x+8x.
• Честные порты USB 3.0 без «хабов».

По системе охлаждения

• Недочёты:
• Нет.
• Приятные мелочи:
• Размеры радиатора PCH позволяют не беспокоиться о перегреве в любых условиях.
• Раздельное охлаждение способствует лучшей работе СО.
• В номинальном режиме эффективности СО хватает с избытком.
• Габариты радиаторов позволяют устанавливать любые СО на процессор.
• Встроенная защита от перегрева цепей питания.

По BIOS

• Недочёты:
• Местами скудное описание настроек.
• По сравнению с конкурентами не хватает тонких настроек питания (второстепенных напряжений).
• При достижении последнего пункта происходит возврат к первой строчке меню.
• Не все численные значения можно задать с цифровой клавиатуры.
• Приятные мелочи:
• Лаконичный, строгий и функциональный дизайн.
• Быстрое прохождение POST.
• Сохранение, обмен, восстановление профилей образа настроек BIOS.
• Правильное определение и применение X.M.P. без разгона процессора или шины.
• Отображение частоты памяти и процессора без перезагрузки после изменения множителей и частоты шины.

По разгону

• Недочёты:
• Из-за скудности настроек приходится тратить больше времени, чем у конкурентов, для достижения заранее известной частоты процессора.
• Невозможно сохранить все энергосберегающие функции с ручной настройкой напряжения процессора.
• Автоматически задаётся пониженное напряжение PLL, что снижает вероятность разгона.
• Немного завышенные напряжения относительно тех, что отображаются и задаются в BIOS.
• В некоторых комбинациях настроек присутствует двойной старт.
• Vdroop не позволяет задать повышенное напряжение под нагрузкой.
• Данный экземпляр материнской платы не позволяет «разгонять» процессоры выше 165 ватт.
• Приятные мелочи:
• Нормальный разгон как процессора, так и памяти.
• Функция OC Genie предоставляет простой и действенный способ получить адекватные настройки разгона за несколько секунд. Причём в последней версии пользователь может вносить изменения, не снимая разгона OC Genie. То есть при сохранении изменений и последующем выключении, заново включив потом функцию OC Genie, вы вернётесь к своим настройкам.
• Уверенное возвращение к рабочим настройкам при неудачном разгоне.
• Возможность работать с процессорами как в полном соответствии с требованиями Intel, так и целиком перенастроив коэффициенты под собственные нужды.

По выявленным особенностям

• Недочёты:
• Нет.
• Приятные мелочи:
• Большой выбор конфигураций размещения карт в материнской плате.
• Расстояние между двумя видеокартами составляет три слота.

По программному обеспечению

• Недочёты:
• Медленная скачка ПО с сайта компании через Live Update 5. Не совсем понятный интерфейс.
• Control Center не позволяет растягивать окно программы.
• OC Winki III не может загружаться с приводов, оснащенных USB интерфейсом, необходимо подключение к SATA портам.
• MSI Teaming Genie не объединяет два сетевых контроллера Intel в группу.
• Приятные мелочи:
• Удобное приложение ON Click BIOS II, позволяющее без захода в BIOS вносить изменения в настройки системы, а также сохранять/передавать и обмениваться готовыми настройками BIOS.
• Полезная системная оболочка Winki III с необходимым числом программ.
• Исправлена проблема совместимости с SSD Intel X-25E.

По температурам

• Недочёты:
• Нет.
• Приятные мелочи:
• Весьма умеренный нагрев систем питания в штатном режиме.
• Встроенный индикатор перегрева PWM.

По результатам тестов

• Недочёты:
• Низкая производительность сетевого контроллера.
• Приятные мелочи:
• Скорость в остальных приложениях с настройками по умолчанию выше, чем у протестированных плат.

В целом плата оставила весьма приятные впечатление тем, что расположение PCI-e слотов позволяет задействовать аж четыре устройства, а строгий и приятный интерфейс BIOS со скупыми настройками позволит новичкам не запутаться в параметрах. Уровень готовности материнской платы к разгону оценён лишь условно из-за выявленного ограничения, хотя аналогичная система питания на MSI X79MA-GD45 позволила разогнать процессор до 4600 МГц. Но там установлена упрощённая система охлаждения, и разгон упёрся конкретно в нагрев. Цена платы пока не определена, вернее – она отсутствует в продаже в Москве, надеюсь, что её стоимость не превысит 8000 рублей.

Выражаем благодарность:

• Компании MSI и лично Бычкову Евгению за предоставленную на тестирование материнскую плату MSI X79A-GD45 (8D), Stanley Wu за предоставленный процессор Intel Core i7-3960X.

За кадром
