Производитель систем охлаждения - компания Thermalright – хорошо известна на российском рынке. Большую популярность этой фирме принесли «топовые» радиаторы, так называемые «суперкулеры», призванные обеспечивать оптимальный температурный режим процессора после серьезного разгона. Со времен легендарного Ultra-120 Extreme изделия Thermalright полюбились многим оверклокерам. В нынешнем «рейтинге суперкулеров» сразу две их модели занимают лидирующие позиции: Silver Arrow считается одним из лучших «двухсекционнников», а Archon и вовсе претендует на звание «короля воздуха».
И хотя уже привычными стали жалобы на кривизну основания (многие оверклокеры вынуждены доводить свои экземпляры кулеров, устраняя характерную выпуклость на подошве), а цены на продукты Thermalright держатся на весьма высоком уровне (часто один лишь «голый» радиатор дороже конкурирующих решений, укомплектованных вентилятором) компании удаётся оставаться одним из признанных лидеров рынка производительных систем воздушного охлаждения.
Звучит неплохо, но здесь необходимо сделать одно существенное замечание: лидером фирма является только в своей сравнительно узкой нише сверхпроизводительных и дорогостоящих решений для охлаждения CPU и GPU. Ранее у неё наблюдалась четкая «ориентировка на энтузиастов», заметная по многим признакам: цены на топовые модели радиаторов «зашкаливали», вентиляторы в комплекте поставки считались ненужным «излишеством», а оформление коробок (точнее его отсутствие) показывало, что производитель не стремится привлечь обычных покупателей, случайно зашедших в компьютерный магазин.
В среднем ценовом сегменте, где предлагаются «массовые» модели, позиции Thermalright традиционно были слабы. Да, в её прайс-листе периодически появлялись модели, стоившие подешевле «флагманов», но зачастую и они оказывались избыточно дорогими и «недружелюбными» к массовому покупателю из-за сложностей с креплением и отсутствия вентиляторов.
И вот в 2011 году Thermalright наконец «прорвало». Видимо, маркетологи компании осознали, что «просто делать лучшие радиаторы» в условиях современного рынка уже недостаточно. Модель с забавным названием «Мачо» (Thermalright Macho HR-02), не так давно протестированная в лаборатории, показала отличную эффективность. По многим параметрам она равноценна широко известному среди любителей сверхтихих систем Thermalright HR-02, заметно уступая ему в стоимости. Насколько заметно? – Вдвое! 40 долларов против 80, и это при наличии в комплекте неплохого вентилятора, чем не мог похвастаться предшественник.
Одновременно с Macho HR-02 специалисты компании представили еще одну модель - True Spirit. Она располагается в совсем уж непривычной для TR рыночной нише «не дороже $30» и также оснащается вентилятором. Ранее с такими деньгами к их радиаторам было просто «не подступиться», так что для данного теста даже не нужно придумывать какой-то дополнительной интриги. Я полагаю, многим читателям будет интересно узнать, на что способен «доступный Thermalright», хватит ли его для охлаждения современного четырехъядерного процессора после разгона, и на какие упрощения конструкции пришлось пойти инженерам, чтобы так серьезно сбить цену.
Радиатор с вентилятором и крепежами поставляется в компактной картонной коробочке.
Упаковка на самом деле очень невелика (185х140х105 мм) – в карман, конечно, не влезет, но и о каких-то трудностях с транспортировкой можно не задумываться. Тем более что и весит радиатор совсем немного.
Читатели, ознакомившиеся с обзором Thermalright Macho HR-02, могут отметить, что дизайнеры компании уже успели создать свой собственный стиль оформления упаковок. Коробка «по диагонали» разделена на черную и «цветную» стороны (упаковка Macho была черно-зеленой, здесь – черно-желтая), название продукта выписано замысловатым шрифтом:
Из положительных моментов можно отметить краткое перечисление характеристик кулера на нескольких языках, среди которых есть и русский (правда, обозначен он как «Россию» - простим эту неточность, «великий и могучий» используется на упаковках «железа» нечасто, так что не стоит придираться). А вот краткое описание особенностей продукта («Малый вес и простая установка», «48 алюминиевых ребер» и прочее) приведено только на английском. К сожалению, производитель по-прежнему не размещает на упаковке качественных изображений радиатора; по предельно высветленной и обесцвеченной фотографии сложно составить даже приблизительное представление о том, что же находится внутри (хотя и это уже прогресс – ранее его продукты поставлялись в безликих картонных «ящиках» с минимумом надписей).
Крепление радиатора внутри коробки осуществляется с помощью небольшой формы из вспененного пластика, «охватывающей» основание. Смягчающих вставок здесь практически нет, их роль играют сложенные бумажные инструкции и коробочка с элементами крепежа; ронять упакованный True Spirit я вам категорически не советую – погнуть ребра радиатора совсем несложно.
Помимо радиатора и вентилятора в коробке обнаружились четыре инструкции по установке для процессорных разъемов Intel и AMD:
Две из них на английском языке, еще две написаны иероглифами – очевидно, их содержание совпадает. По изложению претензий нет – в брошюрках поэтапно расписана установка радиатора, начиная с нанесения термоинтерфейса и заканчивая затяжкой винтов. Даже неопытному пользователю запутаться будет сложно.
Элементы крепежа сложены в отдельную небольшую коробочку, которая располагается прямо под крышкой основной и плотно прилегает к радиатору (на ней даже отпечатались следы тепловых трубок):
Эта коробочка, как я уже указывал выше, служит еще и для защиты радиатора при транспортировке: она довольно мягкая из-за наличия внутри толстого целлофанового пакета, в который и сложен весь крепеж:
Выглядит все это не очень аккуратно, но по существу претензий нет – упакованы детали надежно; правда, пакет не снабжен «липучкой», так что распечатать его можно будет только один раз.
Содержание пакета отражено в еще одной брошюрке, которую я и «процитирую»:
В комплект входит следующее:
Эти три элемента и составляют собственно «крепление». Его универсальность – несомненный плюс конструкции. Официально заявлена поддержка процессорных разъемов Intel LGA 775/1155/1156/1366 и AMD Socket AM2/AM2+/AM3. Таким образом, «неохваченными» остаются только новейшие Intel LGA 2011 и AMD FM1. Кроме того, в пакете нашлись:
О последнем можно было бы сказать особо, но использование этой пасты уже не выглядит чем-то необычным. Macho HR-02 укомплектован тем же термоинтерфейсом, несмотря на то, что компания Thermalright может предложить куда лучший Chill Factor 3. Использование более качественной пасты остается прерогативой старших «восьмидесятидолларовых» моделей.
В целом радиатор укомплектован весьма неплохо. Вентилятор и универсальное крепление вообще нехарактерны для Thermalright – это проявления новой стратегии «дружелюбия к покупателю». Единственное нарекание – это способ упаковки с минимумом «поролона». Кулер весьма просто повредить при транспортировке, так что я категорически не рекомендую приобретать True Spirit без дополнительного осмотра содержимого коробки – ребра радиаторы могут помяться даже при легком ударе.
Описываемая конструкция несложна, так что даже по первой фотографии о ней можно получить законченное впечатление:
Радиатор представляет собой классическую «башню» с расположенными параллельно основанию ребрами и четырьмя U-образными 6 мм тепловыми трубками.
Пропорции True Spirit вполне типичны: радиатор не «раздут» в толщину, в отличие от протестированного ранее Macho HR-02. Общая высота радиатора составляет 161 мм с учетом выступающих концов тепловых трубок (без них – 153 мм). Ширина радиатора – 126 мм. Толщина по краям – до 54 мм, в центре – 38 мм. Таким образом, данную модель можно отнести к компактным (разумеется, только по нынешним меркам, несколько лет назад такая конструкция расценивалась бы как настоящий «суперкулер», пусть и не самый крупный).
Вес данной модели составляет 481 граммов. С комплектным вентилятором этот показатель увеличивается до 575 граммов, что тоже совсем немного по современным меркам. При оснащении True Spirit парой «вертушек», вся конструкция потянет на ~650-680 граммов, то есть и в этом случае можно не опасаться существенного прогиба текстолита материнской платы (особенно если учесть, что в комплект входит массивная упорная крестовина).

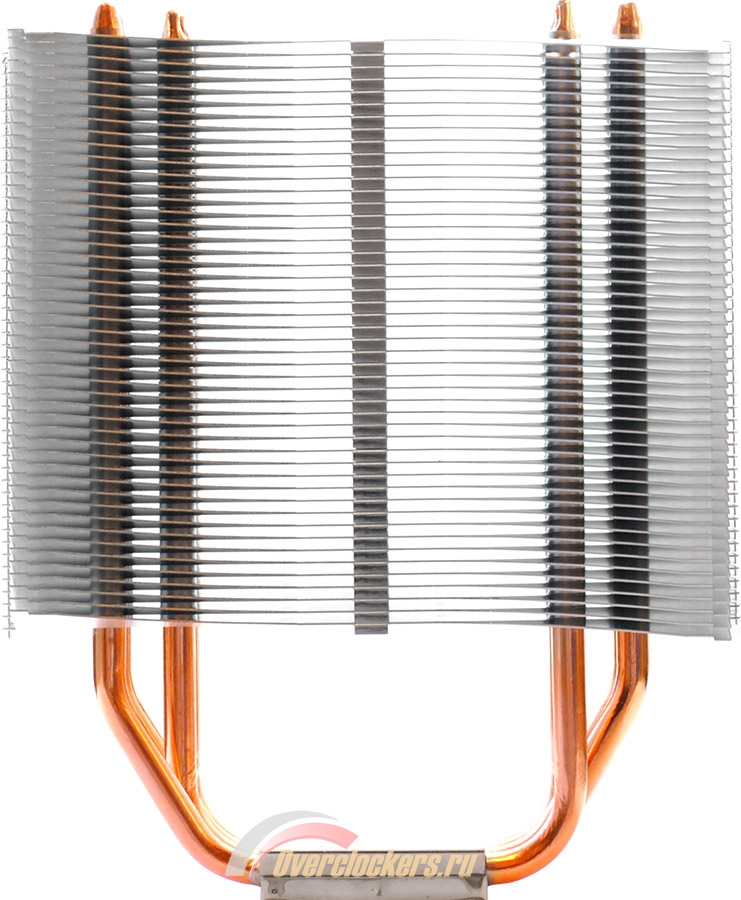

Если заняться измерениями только рассеивающей части радиатора «в анфас», ее ширина составит 126 мм, а высота 107 мм. Отсюда следует, что установка на True Spirit 140 мм вентилятора бесперспективна: даже комплектная «стодвадцатка» дует мимо ребер в нижней части, «стосороковка» же и вовсе будет «торчать во все стороны».
Общее количество ребер радиатора равно сорока восьми. Их толщина ~0.5 мм, межреберное расстояние составляет 1.9-2 мм (в центре оно максимально, по краям загнутые концы ребер чуть сближаются). Эти данные позволяют считать True Spirit – «универсалом»: очевидно профиль специально не оптимизировался под сверхтихие низкооборотные вентиляторы (при этом межреберное расстояние должно быть большим), но пластины и не «насажены» впритык друг к другу (в этом случае можно достичь большей площади рассеивания из-за увеличения количества ребер, но «продуть» такую конструкцию сможет только шумная высокооборотная «вертушка»)

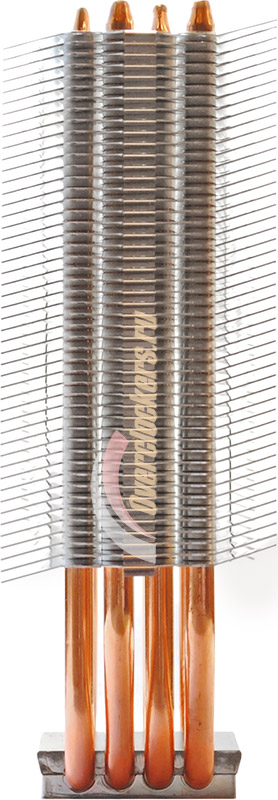

Уже упоминавшийся изгиб пластин (они как бы чуть «скручены» наподобие лопасти пропеллера) лучше всего можно оценить по следующим фотографиям «на просвет»:
Подобные «аэродинамические оптимизации» сегодня применяются всеми ведущими производителями радиаторов. В данном случае тяжело судить, насколько оправданны усилия инженеров, но совершенно очевидно, что благодаря такой форме пластин немного увеличивается общая площадь оребрения при сохранении габаритов конструкции. По этой логике ребра вообще выгодно «складывать гармошкой» - в этом случае площадь получится максимальной, однако и аэродинамическое сопротивление подобного профиля будет зашкаливать – для его обдува придется использовать вентиляторы с очень высоким давлением.
Общую площадь рассеивания True Spirit производитель не сообщает, но по моим собственным подсчетам (надо отметить, довольно грубым, поскольку дело осложняется особой формой и изгибом пластин) она должна чуть превышать 8000 квадратных сантиметров. Это хороший показатель для компактной «башни» под 120 мм вентилятор, но кулер всё же значительно уступает более крупным «односекционникам» вроде Ultra-120 Extreme (не говоря уж про здоровенный TR Archon).
В заключение отмечу, что рассеивающие пластины радиатора закреплены на тепловых трубках без применения пайки (то есть просто «запрессованы» на них «внатяг»). Данная особенность конструкции может оказывать заметное влияние на эффективность охлаждения: все дорогостоящие модели компании давно уже «пропаиваются» и многие читатели склонны видеть в этом серьезное преимущество.

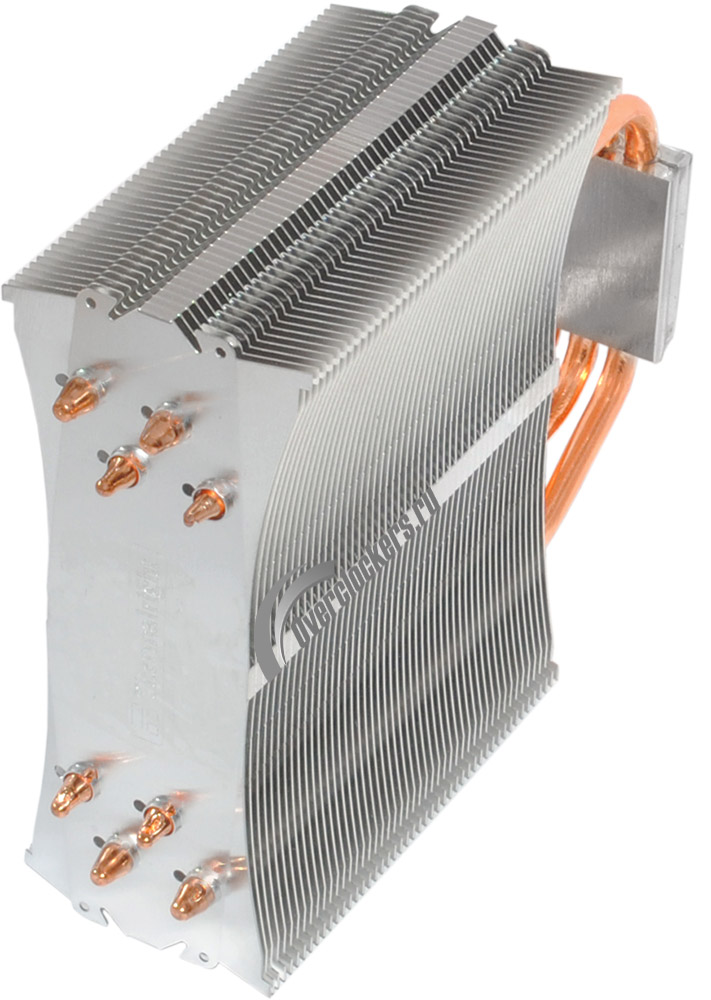

Также отмечу, что ребра снабжены небольшими перпендикулярными отгибами по краям и в центре радиатора, что позволяет чуть увеличить прочность конструкции (конечно, это не сложные «замочки», соединяющие пластины на старших моделях, но даже их достаточно, чтобы сделать радиатор более «монолитным», не позволяя ребрам гнуться поодиночке).
К сожалению, отгибы по бокам радиатора слишком невелики, чтобы серьезно препятствовать паразитному рассеиванию воздуха в стороны. Простейший «тест» ладонью показал, что из-за этого напрасно теряется часть потока.
Тепловые трубки по нынешней моде расположены в шахматном порядке. Подобное техническое решение позволяет достичь более равномерного прогрева пластин:
Отмечу, что хотя трубки и не припаяны к ребрам, зато на крепление основания припоя не пожалели:

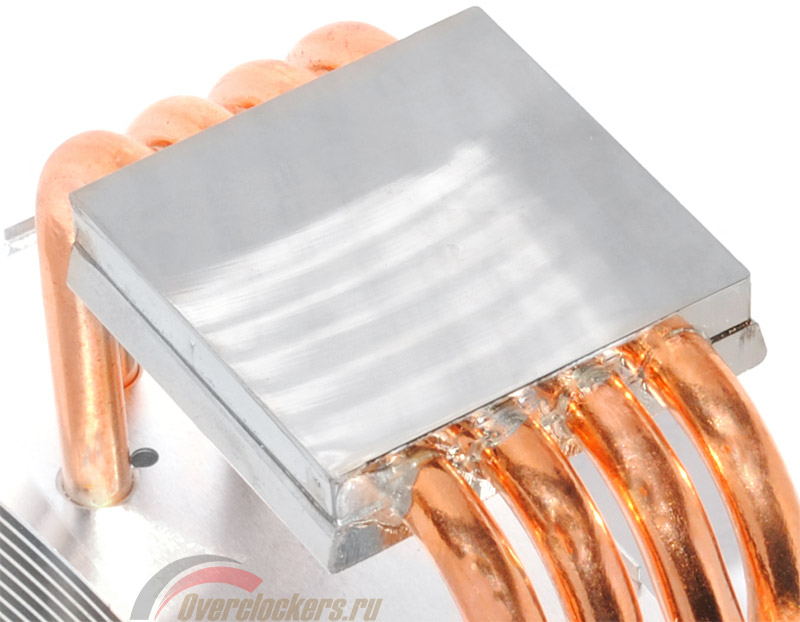

Здесь используется медная никелированная пластина размерностью 38х38 мм с проточенными в ней желобками. Зазор между трубками составляет около 2 мм, такое же расстояние отделяет их от поверхности основания. Сверху трубки прижаты почти такой же пластиной, которая играет роль дополнительного теплораспределителя и также крепится пайкой. На фото выше, благодаря удачной подсветке, можно без труда заметить поперечные следы шлифовки. Тем не менее, тактильно они совершенно не прощупываются, более того, при беглом осмотре создается впечатление, что поверхность идеально отполирована «в зеркало».
Для Thermalright это совершенно нехарактерно: ранее даже на самых дорогих радиаторах компании основание было слабым местом конструкции. Мало того, что обычно на нем без труда можно было заметить «горб» по центру, так еще и само качество поверхности не выдерживало никакой критики: грубые дугообразные следы шлифовального круга – это обычное дело для IFX-14 или Ultra-120 Extreme.
К сожалению, пресловутый «горб» мне удалось с легкостью обнаружить и здесь. Он выражен также сильно, как и раньше. Для наглядной демонстрации я покажу пару отпечатков не на крышке процессора, а на идеально «выведенной» поверхности зеркала:

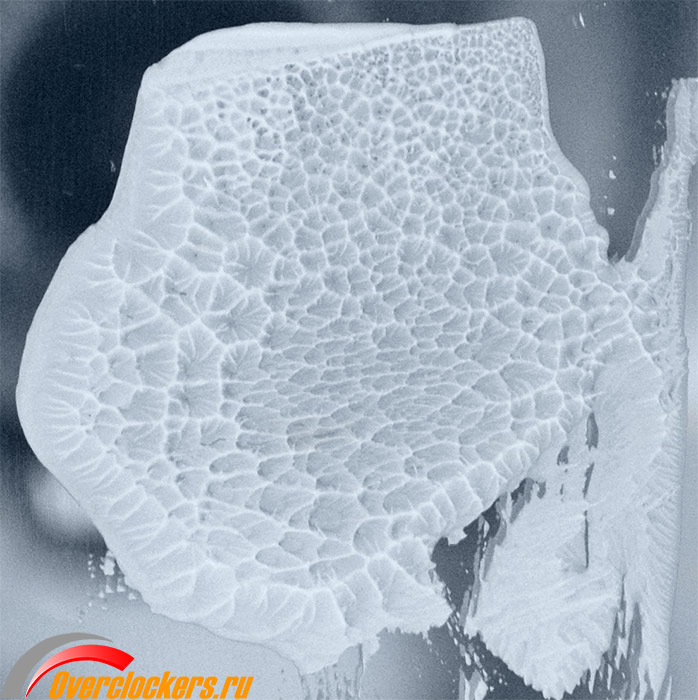

Так зеркало отпечатывается на основании радиатора. А вот такой отпечаток оставляет само основание (здесь есть небольшой смаз, но в данном случае это не столь важно):
Конечно, сильный прижим поверхностей может улучшить ситуацию, но все равно очевидно, что у этого основания фактически «нет углов»: нормальный контакт достигается только в центре. Данный недостаток присущ многим продуктам Thermalright (даже основания некоторых СО для видеокарт у этой компании почему-то получаются выпуклыми). В профильных темах нашего форума читатели без труда могут отыскать истории в духе «Отполировал – 5 градусов минус!», и все-таки упорство американцев, тратящих огромные средства на разработку отличных радиаторов, а потом словно бы умышленно «портящих» их, остается одной из загадок компьютерной индустрии.
Если охарактеризовать конструкцию True Spirit в целом, - это обычная «башня» средних размеров, добротно сделанная (за исключением, пожалуй, основания), но лишенная ярких особенностей. Конструкторы уделили внимание полировке основания, использовали пластины радиатора сложной формы, однако здесь не применяются технологии, характерные для старших моделей компании («тотальная никелировка», крепление ребер радиатора пайкой).
Небольшие размеры и вес радиатора, а также наличие в комплекте универсального крепления должны привлечь к этому продукту покупателей, далеких от «экстрима». Однако для серьезного оверклокинга возможностей True Spirit может не хватить – впрочем, еще рано делать такие заявления, необходима практика.
А теперь, как не прискорбно, придется убить интригу тестирования. Внимательные читатели, следящие за рынком систем охлаждения, наверняка уже недоумевают – «что это автор так ударился в подробности, ведь показанный на фотографиях радиатор уже был подробно описан и протестирован еще пару лет назад?».
Дело в том, что модель Thermalright True Spirit чрезвычайно похожа сразу на два широко известных кулера. Во-первых, стоит вспомнить, конечно же, Thermalright Ultra-120.
На основе этого радиатора конструкторы компании в свое время разработали одну из самых удачных моделей Thermalright - Ultra 120-Extreme. От своего предшественника она отличалась увеличенной толщиной радиатора и дополнительной парой тепловых трубок. Первый же «сто двадцатый» быстро сошел со сцены, так как не мог соперничать с новинкой по эффективности. Тем не менее, если присмотреться, становится очевидно, что инженеры TR в точности воспроизвели конструкцию этого «рассеивателя» в новом True Spirit.
Это логично – «четырехтрубный» радиатор небольших размеров сам по себе недорог, к тому же специалисты TR в бюджетной модели убрали никелевое покрытие (за исключением основания) и пайку ребер: вот он - рецепт создания «тридцатидолларового» продукта.

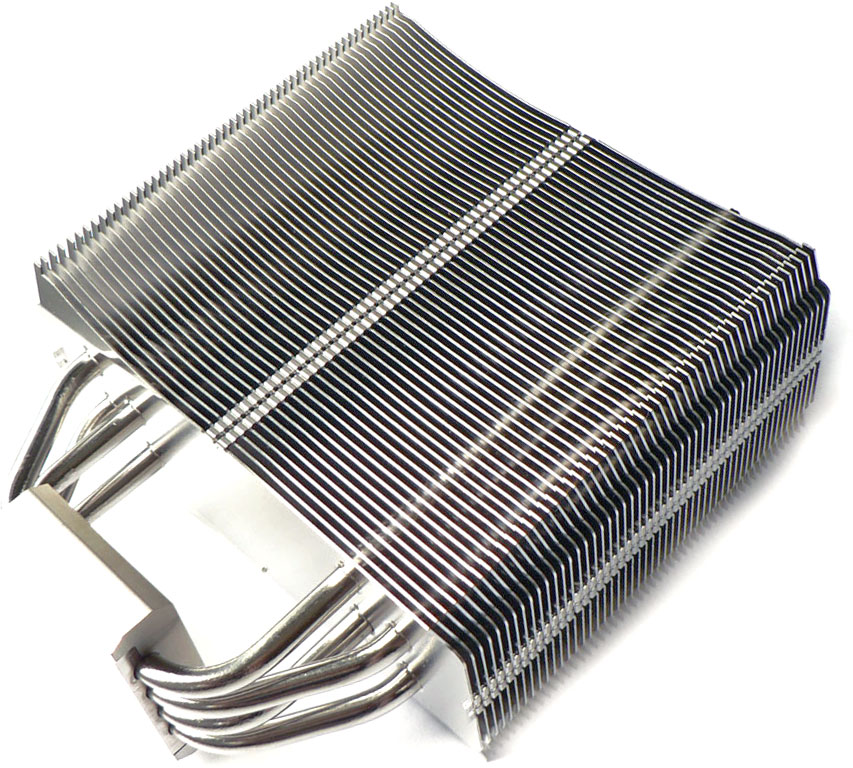

Если пользоваться «родственными аналогиями», Ultra-120 – это «старший брат» нынешнего подопытного, однако у последнего есть еще более близкий родственник – «близнец». Речь идет о модели Cogage True Spirit:

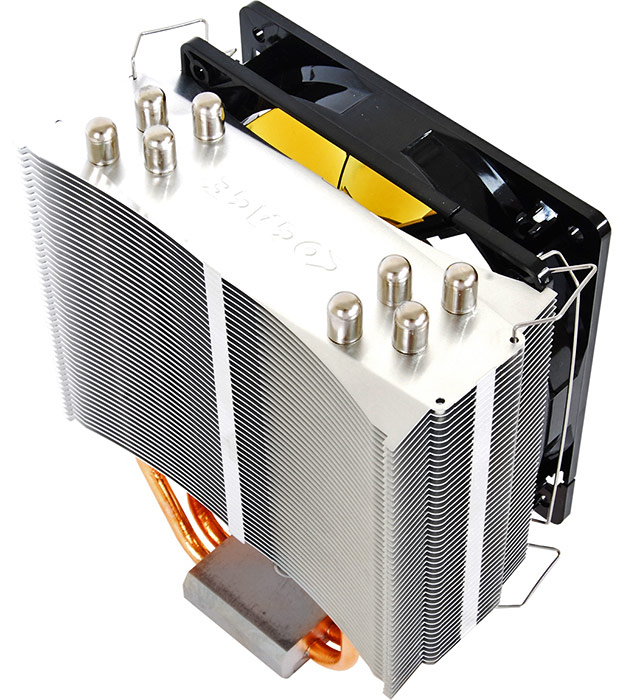

Сходство (если не сказать «идентичность») конструкций очевидно. Даже комплектный вентилятор на Cogage тот же самый! Никакого «плагиата» здесь, разумеется, нет. Просто Cogage – это дочерний бренд Thermalright, который был зарегистрирован в 2009 году для выпуска различной «непрофильной» продукции. Позже идея была пересмотрена и под этой маркой выпускались чуть удешевленные и упрощенные радиаторы Thermalright, которые производитель не хотел представлять под своим «премиум-брендом».
Особенно широкого распространения продукция Cogage не получила, но эти наработки теперь используются TR для создания бюджетных моделей. Новый True Spirit отличается от старого измененной конструкцией основания, слегка уменьшенной высотой (это вызвано не изменением конфигурации радиатора, а всего лишь удалением декоративных колпачков на концах тепловых трубок) и наличием удобного универсального крепления.
Конечно, этих изменений маловато для того чтобы объявить True Spirit абсолютно новым продуктом, однако я предлагаю продолжить тестирование. Все-таки идея «дешевого радиатора Thermalright» интересна сама по себе; к тому же Cogage производился только в конце 2009 – начале 2010 года, с тех пор сменилось не одно поколение CPU, да и общий расклад сил на рынке систем воздушного охлаждения стал иным.
Thermalright True Spirit укомплектован вентилятором типоразмера 120х120х25 мм.
Семилопастная крыльчатка выполнена из полупрозрачного пластика. Ее профиль ничем не примечателен (по крайней мере, «акульих плавников» и прочей экзотики не замечено):
Сильная сторона данного вентилятора – наличие четырехштырькового разъема питания. Это означает, что почти на любой современной материнской плате скоростью вращения крыльчатки можно будет управлять программными средствами.
С определением точных характеристик вентилятора у меня возникла небольшая сложность. Дело в том, что на официальном сайте производителя модель Thermalright TY-120 PWM…
… не упоминается. Также я не смог найти указаний на использование TY-120 PWM для других моделей кулеров Thermalright. Однако во время более подробного «прочесывания» официального сайта был обнаружен чрезвычайно похожий вентилятор, называющийся X-Silent.
Судя по всему, разница между этими «вертушками» состоит только в цвете крыльчатки и типе разъема питания. Заявленная номинальная скорость вращения X-silent составляет 1000 об/мин, для TY-120 PWM указан диапазон 700-1300 об/мин (по данным на коробке, на самом вентиляторе написано 700-1500, но разогнать «вертушку» выше 1250 об/мин оказалось невозможно).
Вес вентилятора (вместе с шнуром питания 400 мм) - 94 грамма. Данных по производительности не сообщается.
Также можно отметить, что в 2009 году авторы обзоров радиатора Cogage True Spirit именовали очень похожий (или вообще тот же самый) вентилятор просто Thermalright Cogage Fan, поскольку на нем не было фирменной цифровой маркировки. Так что у этой модели долгая история, хоть в свободной продаже мне ее встречать не приходилось.
Программное обеспечение:
Из-за наличия в комплекте поставки универсального крепления (одинакового для нескольких продуктов Thermalright) установка True Spirit и протестированного ранее HR-02 проходит практически идентично. Поскольку этот процесс был подробнейшим образом описан в прошлый раз, я не буду заострять внимание на мелочах, а приведу предельно краткую пошаговую инструкцию по установке радиатора для системы с процессором Intel. Она может оказаться полезной для будущих владельцев True Spirit.
Брошюрка, обнаружившаяся в коробке с радиатором, рекомендует начинать сборку с установки четырех длинных винтиков в пазы на упорной крестовине. Разные отверстия следует использовать для различных процессорных разъемов. В данном случае винты занимают среднее положение – для LGA 1155/1156. Сложностей на этом этапе не должно возникнуть даже у малоопытных пользователей; достаточно правильно выбрать винтики (самые длинные из входящих в набор) и пластиковые шайбы (нужно использовать те, что покрупнее, более мелкие предназначены для разъемов AMD).
В итоге должна получиться вот такая конструкция:
Далее упорную крестовину с винтами следует «подложить» под материнскую плату:
С фронтальной стороны будут видны лишь крошечные шпеньки. На них необходимо навернуть гайки с насечкой, следя, чтобы с текстолитом соприкасалась сторона, покрытая пластиком:
Гайки сделаны двойными (с внутренней резьбой на обоих концах), так что их обратная сторона используется для фиксации монтажной рамки с помощью еще четырех винтиков.
Рамку можно установить в двух положениях, от чего в дальнейшем будет зависеть ориентация радиатора (вдоль или поперек защелки процессорного разъема). Крепление кулера к рамке осуществляется посредством дополнительной прижимной пластины, «накладываемой» на основание сверху. Далее в разделе, посвященном производительности СО, приводятся данные, полученные при установке радиатора «вдоль»:
Я несколько раз менял положение, однако существенной разницы температур замечено не было. Отмечу, что во всех случаях прижим получался достаточно сильным, однако это ничуть не улучшило ситуацию с кривизной основания, типичный отпечаток на теплораспределительной крышке процессора выглядит так:
Да уж, печально (незакрытыми остались сразу три угла), однако по центру, где располагается кристалл процессора, контакт очень неплох.
Вентилятор устанавливается на радиатор с помощью двух проволочных скобок, входящих в комплект поставки.
Это совсем несложно, так что данный этап сборки можно даже не комментировать. Единственное, на что стоит обратить внимание: в комплект входят только две скобы, так что с установкой второй «вертушки» могут возникнуть проблемы. Мне удалось установить два вентилятора, прижав каждый из них только одной скобой – для тестов на открытом стенде такой вариант подходит, однако при сборке системы для постоянного использования я бы его не рекомендовал. Конструкция получается очень непрочной, вентиляторы периодически отваливаются «сами по себе» - от малейшего касания.
При тестировании крупных радиаторов, в статье принято отводить особый раздел под «совместимость». В данном случае это необязательно: True Spirit компактен, так что в любом из положений он не перекрывает разъемы расширения на плате.
Единственные цифры, которые нужно знать покупателю: общая высота радиатора, измеренная от поверхности текстолита (168 мм – важно для малоразмерных корпусов с небольшой глубиной) и расстояние от поверхности платы до самого нижнего ребра (~55 мм – кулер у Thermalright получился «голенастым», на фото можно оценить, насколько он возвышается над радиаторами VRM CPU).
В общем виде тестовая система выглядит так:
Все тесты проводились при горизонтальном расположении материнской платы, видеокарта устанавливалась в ближайший к процессорному разъему слот PCIe 2.0 16x.
В качестве соперников для True Spirit были подобраны два пусть не новых, но зато широко распространенных и известных радиатора.
Соперник по классу – Ice Hammer IH-4500.
В свое время этот «односекционник» с технологией прямого контакта был востребован оверклокерами как один из лучших кулеров «за 1000 рублей». Новинка Thermalright может оказаться даже дороже этой «башни», а ведь Ice Hammer оснащен сразу пятью 8 мм тепловыми трубками, да и весит он чуть ли не вдвое больше! Пожалуй, True Spirit нечего противопоставить этим козырям, кроме своего громкого имени. Сравнение обещает быть интересным.
Второй радиатор – по большому счету вовсе не конкурент скромным IH и TS. Это настоящий «суперкулер» - здоровенный двухсекционный Noctua NH-D14.
Превосходя по стоимости модели Thermalright и Ice Hammer вместе взятые, он станет в тестировании своеобразной точкой отсчета.
Краткие характеристики соперников приведены в таблице.
| Параметр | Thermalright True Spirit | Ice Hammer IH-4500 | Noctua NH-D14 |
| Габариты, мм |
126 х 74 х 161 (В) |
131 x 96 x 153 (В) |
140 x 158 x 160 (В) |
| Масса, г |
481+94 | 730+110 | 910+330 |
| Материал основания | Никелированная медь | Медь (трубки) + алюминий | Никелированная медь |
| Материал ребер | Алюминий | Алюминий | Алюминий |
| Количество пластин, шт. | 48 | 46 | 48 х 2 |
| Расстояние между ребрами, мм | 2 | 2 | 2.5 |
| Толщина пластин, мм | 0.5 | 0.4 | 0.5 |
| Материал тепловых трубок | Медь | Медь | Никелированная медь |
| Диаметр тепловых трубок, мм | 6 | 8 | 6 |
| Количество тепловых трубок, шт. | 4 | 5 | 6 |
| Типоразмер вентиляторов, мм | 120 | 120 | 120/140 |
| Максимальное количество вентиляторов, шт. | 2 | 2 | 3 |
| Вентиляторов в комплекте, шт. | 1 | 1 | 2 |
| Совместимость с процессорами | Intel LGA 775/1155/1156/1366; AMD Socket AM2/AM2+/AM3 |
Intel LGA 775/1155/1156/1366; AMD Socket AM2/AM2+/AM3 |
Intel LGA 775/1155/1156/1366; AMD Socket AM2/AM2+/AM3 |
Стендовый Intel Core i5-2500K был разогнан до 4500 МГц путем повышения множителя до 45 единиц. Данное значение можно считать типичным для этого CPU, такой разгон чаще всего используется оверклокерами в режиме «24/7». Известно, что процессор может работать на указанной частоте при напряжении 1.36 В, но я умышленно использовал более высокий «вольтаж» - 1.4 В ровно для увеличения тепловыделения. Разгон ЦП проводился без использования дополнительных утилит – изменением параметров в BIOS Setup. Оперативная память работала в штатном режиме X.M.P. (1600 МГц, 7-7-7-20-2Т). Видеокарта функционировала на стандартных частотах.
Для прогрева CPU использовался традиционный тест Linpack в оболочке LinX версии 0.6.5 (четыре потока, объем выделяемой памяти 2560 Мбайт, пятнадцать прогонов). Необходимо отметить, что я не считаю этот тест оптимальным для поставленной задачи: Linpack обеспечивает слишком высокую нагрузку, поэтому полученные температуры значительно превосходят «повседневные» значения, которые можно получить даже при длительном использовании всех ядер процессора. Тем не менее, было решено применить именно LinX, чтобы дать читателям возможность прямого сравнения результатов из разных источников – подавляющее число обозревателей «железа» использует именно его.
На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения вентиляторов и температуры процессора осуществлялся с помощью утилит Speed Fan 4.44 и Real Temp 3.60.
Уровень шума измерялся при помощи цифрового шумомера Becool ВС-8922 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 1 м. Уровень фонового шума в помещении – не более 26.5-27 дБ. Температура воздуха в помещении составляла 24-25 градусов.
Кулеры Thermalright True Spirit и Ice Hammer IH-4500 были протестированы с комплектными вентиляторами для сопоставления их возможностей «из коробки». Для более полного выявления потенциала самих радиаторов была проведена дополнительная серия тестов с использованием одинаковых 120 мм вентиляторов Scythe Slip Stream SY1225SL12SH (в одиночном и парном вариантах для каждого из участников теста). «Суперкулер» Noctua NH-D14 тестировался только с вентиляторами Scythe (одним и двумя, одиночная «вертушка» устанавливалась между секциями). Все радиаторы монтировались так, чтобы тепловые трубки в основании лежали вдоль защелки процессорного разъема.
Первый забег: IH-4500 против True Spirit со штатными вентиляторами.
И «Ледяной Молот» сразу же выбывает из борьбы. При минимальных оборотах вентилятора он не может обеспечить нормальный температурный режим CPU после разгона. Ситуация усугубляется тем, что «вертушка» IH сама по себе является высокооборотной, поэтому даже после ручной регулировки менее 800 об/мин выставить не получается. Я выбрал более привычную отметку 900 об/мин, но если для True Spirit – это уже «вторая передача» после 600 об/мин на минимуме, то для Ice Hammer – только «первая».
Конструкторы Ice Hammer не просто так остановили свой выбор на этом вентиляторе: радиатор IH-4500 велик по толщине и «продуть» его 120 мм низкооборотному «пропеллеру» будет сложно. Тест косвенно подтверждает это соображение – на 900 об/мин температура зашкаливает, однако при увеличении скорости вращения хотя бы до 1200 об/мин ситуация меняется кардинальным образом. И все-таки «Молот» так и не смог догнать True Spirit: разница очень существенна. Так, изделие Thermalright удерживает температуру CPU в норме даже при 600 об/мин, а результат TS при 1200 об/мин равен полученному на IH при «завываниях» вентилятора на 1800 об/мин.
Неудачное выступление IH-4500 можно объяснить не слишком высоким качеством основания на тестовом экземпляре. Тем не менее, выше я уже показывал, что «неваляшка» True Spirit работает в еще более сложных условиях. Возможно, технология прямого контакта – это не лучшее решение для 32 нм четырехъядерных процессоров Intel: их кристалл без учета встроенного видеоядра получился крошечным, так что, по сути, с ним может контактировать только центральная тепловая трубка.
Данные по шуму оказались вполне предсказуемы: форма крыльчаток у вентиляторов TS и IH весьма похожа, так что и шумят они на равных оборотах почти одинаково. Совершенно очевидно, что победителем первого этапа становится Thermalright: радиатор этой фирмы вчистую переиграл IH-4500 по соотношению производительность/шум.
Следующий тест: в дело вступает Noctua NH-D14. Все радиаторы оснащены одним и тем же вентилятором - Scythe Slip Stream SY1225SL12SH.
От установки нового вентилятора значительно выиграл True Spirit (это и понятно, штатная «вертушка» вообще не раскручивается выше 1200 об/мин), а IH потерял свой единственный козырь. Noctua NH-D14 с блеском подтвердил титул «суперкулера». Пусть он и не предназначен для работы с единственным 120 мм вентилятором, который на низких оборотах «задыхается» между двумя секциями. Но и в этих сложных условиях NH-D14 чуть не стал победителем … уже при 900 об/мин!
Поскольку во всех случаях использовался один и тот же вентилятор, результаты получились близкими. «Односекционники» практически неотличимы ни на слух, ни по прибору. Noctua, к моему удивлению, оказалась чуть менее шумной на низких оборотах – видимо, сказывается тот факт, что вентилятор с двух сторон «заглушен» секциями радиатора. Правда, на 1800 об/мин воздушный поток становится гораздо более сильным, и хорошо продувает сдвоенный радиатор, создавая на переходах множество паразитных завихрений – отсюда и чуть худший показатель.
Интересно посмотреть, как изменятся результаты после установки второго вентилятора (идентичный Scythe Slip Stream).
Понятно, что для Noctua этот вариант является оптимальным; двухсекционный радиатор изначально проектировался под пару вентиляторов. Однако практика показала выигрыш всего в два-три градуса! Причем во всех режимах. На этом фоне «рывок» совершенный IH и TS очень впечатляет. После установки второй «вертушки» Ice Hammer наконец-то смог справится с охлаждением процессора на минимальных оборотах, общий выигрыш в этом режиме составил более 12 градусов, а при «двойной тяге» наконец-то «проснулись» широченные пластины этого радиатора.
Но и True Spirit серьезно прибавил и смог отстоять свои позиции, более того – в некоторых случаях продукт Thermalright вплотную подобрался к «суперкулеру» Noctua. Правда, в запасе у «австрийца» есть несколько особых приемов: к примеру, он может серьезно выиграть от установки 140 мм вентиляторов, а уж если таких «пропеллеров» будет три… Но это уже совсем другая весовая и ценовая категории.
Установка второго вентилятора практически не повлияла на шумовые характеристики, но только если говорить о низких и средних оборотах. При 1800 об/мин все участники прибавили по 1-2 дБ, что было особенно заметно на радиаторе Noctua (только на нем к звуку пары вентиляторов на высоких оборотах примешивался неприятный «звон»).
По итогам тестирования выяснилось, что «кривой» True Spirit смог вчистую обыграть «чуть менее кривой» IH-4500. Конечно, нельзя сбрасывать со счетов особенности технологии «прямого контакта»: 32 нм процессор с небольшим кристаллом плохо подходит для Ice Hammer с 8 мм тепловыми трубками, уложенными в основании с большими зазорами. И все-таки, победа Thermalright получилась весьма убедительной.
Самое большое мое удивление вызвала способность «легковесного» радиатора успешно охлаждать четырехъядерный процессор при использовании единственного вентилятора, «задушенного» до 600 об/мин. Понятно, что 94 градуса – это много, но ведь при повседневной работе CPU нагревается значительно слабее, чем в тесте Linpack, вдобавок скорость вращения вентилятора можно поднять до 700-800 об/мин без существенного изменения уровня шума.
В общем, компания Thermalright в очередной раз наглядно продемонстрировала уровень своих разработок. Казалось бы – простейшая конструкция: малоразмерная, не пропаянная, да еще и с кривым основанием – а ведь неплохо работает! Но это «лирика», перейдем к конкретным плюсам и минусам:
Плюсы:
В целом радиатор неплох: за прошедшие годы он умудрился не устареть (хотя здесь «спасибо» стоит сказать компании Intel, снизившей тепловыделение своих «настольных» процессоров) и до сих пор вполне подходит даже для разогнанных CPU. Но как всегда не обошлось и без «ложки дегтя», причем очень типичной для Thermalright – завышенной цены. Выше я назвал этот радиатор «тридцатидолларовым», но это не совсем так. Данная рекомендованная цена действительна только для США, в Европе этот продукт предлагается за 30 евро! Хоть Россия – это «не совсем» Европа, можно предположить, что и в нашей рознице продавцы будут придерживаться второго варианта.
И тогда у True Spirit появляются очень серьезные конкуренты (взять, к примеру, солидный двухсекционный Ice Hammer IH-2 Towers за 37 долларов) и его уже не получается назвать просто «удачной моделью» без многочисленных ссылок на малый вес, удобную установку и прочие плюсы, не имеющие отношения к чистой производительности.
