Не секрет, что в настоящее время производительное компьютерное «железо» даже при работе в штатном режиме обладает высоким тепловыделением, существенно возрастающим при разгоне. Сильный нагрев комплектующих влечет за собой необходимость в их эффективном охлаждении. Зная об этом, большинство оверклокеров предпочитает собирать свои ПК в просторных и хорошо вентилируемых корпусах.
С одной стороны, грамотное решение, поскольку в таком «кейсе» охлаждение комплектующих эффективнее по сравнению с компактным и плохо продуваемым корпусом. С другой – приходится учитывать габариты и вес подобного «системника», особенно при его размещении на столе рядом с монитором. К тому же мощный ПК не всегда бывает загружен на 100%, существует немало людей, которые предпочитают «большим башням» изделия меньшего форм-фактора, в частности, рассчитанные на установку материнских плат формата mATX. Второй плюс - эстетический: компьютер в таком корпусе, размещенном на столе, радует глаз своего владельца.
В последнее время намечается тенденция миниатюризации настольных ПК, в первую очередь - габаритов корпусов. Если еще несколько лет назад оверклокерских материнских плат mATX почти не существовало, за исключением нескольких разработок компании DFI, то на сегодняшний день, некогда бывшие офисными «материнки» стремительно развиваются в технологическом плане. И сейчас, наверное, чуть ли не у каждого производителя существуют в ассортименте по одной-две и даже более моделей форм-фактора mATX. Которые, по большему счету практически ничем не отличаются от своих полноразмерных ATX собратьев, обладая чуть ли не идентичной компоновкой, а также возможностями разгона процессоров и высокоэффективной системой охлаждения. К таким производителям можно отнести ASUS, Gigabyte, да и многие другие.
Если ко всему этому добавить постоянное уменьшение техпроцесса создания полупроводников, и соответственно - меньшее их тепловыделение, то достаточно мощная «начинка» в небольшом по габаритам корпусе сегодня может считаться вполне разумным решением. Да и разработчики подобных устройств не стоят на месте, рынок миниатюрных «кейсов» набирает обороты, предлагая пользователям большой выбор продукции и возможность собрать небольшую по габаритам и в то же время мощную оверклокерскую систему.
В этой статье будет рассмотрен один из таких корпусов форм-фактора mATX, созданный именитой компанией, имя которой наверняка у всех на слуху. Виновник тестирования появился на рынке сравнительно недавно и ему есть чем похвастать. Итак, встречайте - Lian Li PC-V354.
Хочу заметить, что на рынке присутствуют три модели корпусов Lian Li PC-V354 и отличаются они только раскраской – в ассортименте представлены версии черного, серебристого и красного цветов. Помечаются они, соответственно, буквами B, A и R (Black, Aluminium, Red). Ко мне попал черный вариант PC-V354B, он-то и будет рассмотрен ниже.
Как обычно, начнем обзор с изучения упаковки и комплектации.
Несмотря на скромные размеры, Lian Li PC-V354 покоится в коробке сравнительно больших габаритов - 490 х 420 х 390 мм (Д х Ш х В). Но при этом её вес меньше, чем можно предположить, а наличие по бокам упаковки ручек для переноски (по большему счету это просто отверстия) позволят без проблем донести покупку домой.
На лицевой стороне во всей красе отображен сам корпус с установленными вентиляторами, испускающими заманчивое синее свечение, рядом проиллюстрированы примененные в конструкции технологии. С боковой стороны информации не меньше - здесь подробно указаны все технические характеристики. И все же на коробке слишком много глянца, но держать ее в руках от этого только приятнее.
Внутри коробки корпус жестко зафиксирован с обеих сторон полипропиленовыми демпферами-фиксаторами, а также дополнительно обернут в полиэтилен. Механические повреждения ему точно не грозят.
Благодаря углублениям на демпферах не составит труда и вытащить корпус из коробки. Вся операция проходит как по маслу.
Тут же находятся две инструкции - одна цветная, другая черно-белая. Но если посмотреть внимательнее, то руководство только одно (черно-белое), вторая (цветная) представляет собой перечень производимых Lian Li корпусных аксессуаров. И на самом деле последних у производителя великое множество, глаза просто разбегаются Здесь можно найти чуть ли не все, что душе угодно, если решите модернизировать корпус. Одно огорчает - везде отсутствует описание на русском языке...
Коробочка с комплектом поставки прикреплена внутри корпуса, в одном из отсеков для жестких дисков. Какие-либо опознавательные знаки на ней отсутствуют.
Внутри можно обнаружить винтики крепления трех видов, зуммер для соответствующего разъема материнской платы, а также USB-переходник, позволяющий вывести два USB-разъема на заднюю панель (к тем, что уже есть). Никаких приятных бонусов больше нет, но, тем не менее, все необходимое в комплекте присутствует. На фотографии можно более внимательно рассмотреть входящие в него аксессуары.
Вместе с корпусом поставляются:
Итак, разобравшись с внешним видом упаковки корпуса и его комплектацией, пора переходить непосредственно к изучению главного подопытного - Lian Li PC-V354. Он хоть и обладает форм-фактором mATX, но его габаритам может позавидовать чуть ли не каждая «средняя башня». Первое, что бросается в глаза - довольно большая ширина Lian Li PC-V354, которая составляет 251 мм, что явно больше, чем у большинства полноразмерных «кейсов». Зато высота на порядок меньше, всего 317 мм. Длина - 420 мм. Общие габариты - 251 х 317 х 420 мм. И все-таки, для форм-фактора mATX, этот корпус вживую выглядит немного великовато...
Внешний отсек 5.25", у него, увы, только один... Этого количества явно мало, так или иначе, придется жертвовать каким-то устройством. В принципе, конечно же, отсек предназначен в большей мере для установки пишущего привода, разработчик даже наделил его своей фирменной «мордашкой».
На лицевой стороне расположены кнопки включения компьютера и его перезагрузки. Они нажимаются очень легко, с небольшим щелчком высокого тона. Кнопка перезагрузки чуть углублена, нечаянное ее нажатие вряд ли случится. Чуть ниже расположился встроенный картридер с поддержкой флеш-карт формата SD. Он хоть и является несколько устаревшим, тем не менее, на рынке присутствует великое множество переходников. Не обошлось и двух портов USB 3.0 на лицевой панели, которые подключаются внутри корпуса к соответствующим выходам на материнской плате. Выход на наушники и микрофон также присутствуют - как же без них? А снизу горделиво поблескивает название фирмы-производителя.
Задняя панель выполнена в стандартном стиле, здесь присутствует отсек для блока питания, вырез под I/O заглушку материнской платы, пять выводов для установленных дискретных устройств (закрытые блестящими многоразовыми заглушками). Выходов для шлангов системы жидкостного охлаждения я насчитал только один, вместо двух, как принято. Как ни странно, думаю, что это некое «ноу-хау» от производителя. Впрочем, если извлечь резиновую защитную прокладку, диаметр отверстия расширится до 25 мм, что в свою очередь даст возможность проложить через него два шланга небольшой толщины...
Напоследок, хотелось бы отметить выведенную на заднюю панель ручку для регулировки скорости вращения вентилятора/ов. Производитель хоть и не наделил корпус возможностью установки реобаса на переднюю панель, все же сделал это на задней панели, причем совершенно бесплатно. Тахометр, к сожалению, отсутствует, зато есть возможность подключить сразу несколько вентиляторов (до четырех штук с трехконтактным разъемом питания), одновременно осуществляя регулировку скорости их вращения. Разъем Molex служит для подачи на реобас основного напряжения с блока питания и обеспечения питанием всех подключенных вентиляторов. Штука полезная, скажу я вам. С помощью этого реобаса мне удалось получить следующие значения скорости вращения штатных вентиляторов: 600 ~ 900 об/мин для 140 мм вентилятора и 600 ~ 950 об/мин для 120 мм.
Чтобы открыть корпус, придется немного поработать крестовой отверткой - нужно отвинтить восемь винтиков, выполненных со шляпкой «заподлицо» (вторая боковая стенка снимается подобным образом). Да уж, это вам не «застежки»...
Винты удерживают весьма массивную дверцу корпуса толщиной целых 2 мм, выполненную из цельного анодированного алюминиевого листа. Да уж, разработчика здесь нужно похвалить. Подобная толщина «боковинок» не только уменьшит шум от работы внутренних компонентов системного блока, но и предотвратит появление резонансных шумов. Хотя лично меня огорчает отсутствие прозрачного окна, впрочем, это на любителя...
Компоновка корпуса выполнена в стандартном стиле, производитель пожертвовал лишь несколькими 5.25" отсеками для устройств, чтобы уменьшить высоту корпуса. И как следствие - отпала необходимость в использовании материнских плат ATX. Шасси корпуса выполнено из анодированного алюминия толщиной 1.75 мм.
Снаружи и внутри Lian Li PC-V354 окрашен черной матовой краской, на которой, кстати, очень легко остаются следы от пальцев, поэтому при сборке компьютера советую использовать специальные перчатки.
Блок питания устанавливается в нижнюю часть корпуса, но не горизонтально, как происходит обычно, а вертикально. Располагается он на специальных обрезиненных салазках, для уменьшения передачи вибрации. Такое расположение БП установке крупногабаритного кулера помешать не должно, хотя некоторые, особо высокие, возможно и не влезут... Блок следует располагать засасывающим вентилятором внутрь корпуса, иначе его охлаждение будет менее эффективно (зазор между вентилятором БП и боковой стенкой несколько миллиметров). Но в этом случае он будет забирать часть горячего воздуха от видеокарты на себя.

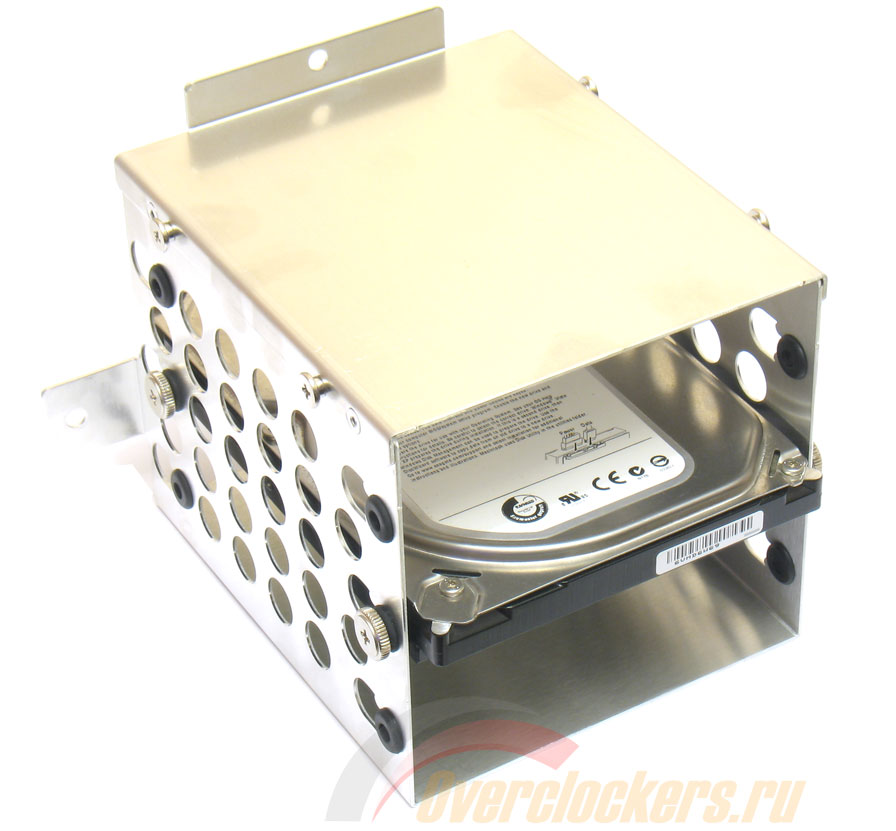

Lian Li PC-V354 хоть и позиционируется как mATX решение, но жестких дисков в него можно установить целых семь штук (этим уж Lian Li никогда не обделял). Далеко не каждый корпус большего форм-фактора сможет этим похвастаться... «Харды» задвигаются в специальные пазы с ограничителями и фиксируются комплектными винтами через мягкие демпферные прокладки. В этом случае шум и вибрация будут минимальными. Корзины для внутренних 3.5" устройств выполнены из алюминия толщиной 1 мм.
Чтобы снять корзины, требуется отвинтить три винта с насечкой для нижней корзины и два для верхней. В первую очередь следует вынимать верхнюю корзину, иначе извлечение нижней может оказаться занятием проблематичным или вовсе невозможным...
Корпус поддерживает установку 2.5" устройств в количестве четырех штук. Устройства крепятся к днищу корпуса входящими в комплект поставки винтами. К сожалению, у меня не оказалось в наличии подобных устройств и установку их пришлось отложить...
Стоит отметить систему охлаждения жестких дисков, где насчитывается два «пропеллера», расположенных спереди один над другим. Они наделены светодиодами и во время работы испускают синее свечение. Лишь в темноте это может доставлять некоторое неудобство - свет от них довольно яркий и освещает почти все помещение. Кроме того, при должной сноровке можно попытаться установить вместо вентиляторов радиатор системы жидкостного охлаждения (это я так, к слову).
Если пользователь в своей системе захочет использовать длинную видеокарту, то она, к сожалению, в Lian Li PC-V354 попросту не влезет, поскольку максимальная длина карты составляет 235 мм. Но не стоит раньше времени пугаться, производитель заранее позаботился об оптимальном решении проблемы. Для этого достаточно удалить нижнюю корзину для жестких дисков, после чего в корпусе может поместиться графический ускоритель длиной вплоть до 350 мм. Даже целых два!
Впрочем, за все надо платить, не станет исключением и этот случай - больше трех жестких дисков установить не удастся. Но даже тогда есть небольшой плюс - обдув видеокарты прохладным воздухом может помочь ей выиграть несколько градусов. Кстати, при удалении нижней корзины в систему можно установить и две карты, если пользователь захочет собрать систему SLI или CrossFireX.
Один важный момент - перед тем, как устанавливать материнскую плату в корпус, следует сначала обязательно установить пишущий привод, если таковая процедура намечается. Дело в том, что для этого потребуется полностью открытый с обеих сторон отсек. Причем, необходимо будет снять обе корзины для жестких дисков... Занятие сложное и нудное. К тому же, если пользователь в будущем вдруг захочет поменять привод, то все придется проводить опять. Производитель здесь явно не доглядел...
Кроме прочего, корпус снабжен 140 х 140 х 25 мм вентилятором, который расположен на верхней панели корпуса, как раз напротив процессорного гнезда. Он закрыт мелкой сеткой и выдувает воздух наружу. Предназначен он для отвода горячего воздуха от процессорного кулера во внешнюю среду. Обратите внимание, что здесь присутствуют дополнительные крепежные отверстия для установки 120 мм вентилятора в то же посадочное место. Но я бы посоветовал пользователю удалить данную мелкоячеистую сетку, так как она очень сильно затрудняет прохождение воздуха. Если бы верхний вентилятор вдувал воздух в корпус, наличие сетки было бы вполне обосновано - она задерживала бы пыль. Но в данном случае сетка лишняя и будет только вредить.
Наконец, присутствует еще одно посадочное место под 120 мм вентилятор. Его расположение стандартно - на задней панели в верхней части.
Вот только сам «пропеллер» пользователю придется покупать самому, ибо производитель не счел нужным снабдить им свое изделие (может, посчитав лишним). Я же не поленился и поставил на сие место дополнительную «стодвадцатку».
Кроме того, все установленные в Lian Li PC-V354 вентиляторы закрыты специальными решетками, которые предохраняют лопасти (да и пальцы пользователя) от механических повреждений во время работы. Решетки подобной конструкции минимально «сажают» воздушный поток и, на мой взгляд, оптимальны.
В дополнение хотелось бы отметить, что все штатные вентиляторы трехконтактные и снабжены «сквозными» переходниками Molex. Соответственно, их можно подключать как к разъемам на материнской плате или реобасе, так и «посадить» все на блок питания. Всего в комплекте три подобных переходника.
Возвышается корпус на четырех металлических обрезиненных ножках диаметром 35 и высотой 10 мм.
Они выглядят симпатично и гармонично вписываются в общую картину, создаваемую корпусом. Собранный системный блок твердо стоит на поверхности и не елозит.
Вопреки общепринятым методам, установка материнской платы в Lian Li PC-V354 проходит по несколько иному принципу. Все дело в том, что у него отсутствует какой-либо поддон и плата прикручивается посредством винтов на припаянные штыри прямиком на боковую дверцу корпуса.
Причем дверцу снимать совсем не обязательно, хотя все же желательно - так удобнее. При таком монтаже есть несомненный плюс - не нужно копаться между проводами в системном блоке и извлекать плату, достаточно лишь открутить боковую панель. Впрочем, для кого-то это решение может показаться спорным...
Итак, материнская плата установлена. Процесс занял не более пяти минут...
Блок питания следует «загружать» в последнюю очередь, в противном случае не удастся установить видеокарту и другие устройства, крепление которых стандартное, при помощи винтов. Свободные слоты закрыты узорными заглушками с отверстиями для дополнительной вентиляции.
После недолгой манипуляции мне удалось собрать систему в Lian Li PC-V354. Жаль только, что из-за особенности конструкции корпуса отсутствует система кабель-менеджмента и провода от блока питания спрятать не удастся...
В целом, сборка корпуса выполнена на очень высоком уровне. Все детали притерты и подогнаны друг к другу, ничего не болтается и не дребезжит - Lian Li в этом плане молодец.
В тестируемом корпусе собиралась следующая система:
Чтобы выявить эффективность охлаждения корпуса, было решено провести тестирование на открытом стенде и в закрытом системном блоке, собранном на базе корпуса Lian Li PC-V354. Замеры температур осуществлялись для трех компонентов системы: центрального процессора, жесткого диска и видеокарты.
Стендовый процессор подвергался небольшому разгону - с 3300 до 3400 МГц, посредством увеличения частоты BCLK до 103 МГц. Материнская плата Gigabyte H67MA-UD2H основана на чипсете Intel H67, поэтому дальнейший разгон оказался проблематичным. Напряжение на процессоре было увеличено до 1.2 В, падение в нагрузке хоть и было, но несущественное. Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с таймингами 9-9-9-24 1Т, при напряжении питания 1.65 В.
Скорость вращения вентилятора процессорного кулера выставлялась в фиксированное значение и всегда была равной ~2500 об/мин. Также стоит отметить, что во всех случаях кулер располагался вертикально.
В качестве программы-«кочегара» для прогрева процессора применялась LinX 0.6.4 AVX Edition, как одна из наиболее «тяжелых». Прогрев осуществлялся в 64-битном режиме ее работы, а объем задачи выставлялся в значение 16 000. Время одного прогона – двадцать минут, после чего стенд охлаждался естественным образом (в простое компьютера) в течение тридцати минут.
Температурные показатели с ЦП снимались программой Real Temp 3.67. Учитывались среднеарифметические значения всех четырех ядер процессора (сложение температуры всех ядер и деление результата на количество ядер). Если получался дробный результат, он округлялся в большую сторону до целого значения (замечу, что снятие температуры только с одного самого горячего ядра не приносит корректных результатов, так как в этом случае налицо зависимость от кривизны подошвы кулера или теплораспределительной крышки процессора).
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк жесткого диска в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло двадцать минут (два прогона по десять минут). Температурные показатели с жесткого диска снимались с помощью этой же утилиты.
Заводской разгон видеокарты был снижен до номинальных частот NVIDIA GTX 570 - 732/1464/3800 МГц. Напряжение на ядре также было уменьшено до номинала в 1.0 В. Для прогрева использовался бенчмарк Heaven DX11 Benchmark 2.5. Настройки: 1920x1080, DirectX 11.0, shaders - high, tessellation - normal, anisotropy - 16, anti-aliasing - 4x, full screen - on. Тест прогонялся в течение двадцати минут.
Тестирование всех компонентов проводилось в трех режимах: Min, Avg и Max. В данном случае - это скорость вращения корпусных вентиляторов, которая при помощи штатного реобаса выставлялась в значения: ~600, ~750 и ~900 об/мин соответственно (ручка регулировки реобаса в крайнем левом, центральном, крайне правом положениях). Кроме того, во время тестирования корпуса, на заднюю его стенку (в дополнительное посадочное место) устанавливался четвертый вентилятор S-Flex SFF21E (типоразмер 120 х 120 х 25 мм) с номинальной скоростью вращения ~1200 об/мин. Его обороты во всех режимах выставлялись как ~1000 об/мин.
Температура окружающей среды в районе тестового стенда составляла 25 градусов по Цельсию, и во время тестирования не менялась. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе + /-2%.
После достаточно долгого изучения Lian Li PC-V354 пора уже заняться самым интересным - ознакомлением с тем, как он справляется со своей задачей. Ниже на графике представлены полученные в ходе тестирования результаты.
Ну что сказать? По цифрам все ясно. Корпус Lian Li PC-V354 показал достойные результаты в плане эффективности охлаждения, продуваемости. Температура мощной видеокарты, как одного из самых горячих компонентов системы, внутри полностью запечатанного «системника» была всего на 2 градуса по Цельсию выше, чем на открытом стенде.
А изменение оборотов корпусных вентиляторов оказалось абсолютно бессмысленным занятием - температура не менялась ни на градус. Мне кажется, свою лепту внес блок питания, вентилятор которого, находясь возле видеокарты, весьма эффективно подал ей руку помощи. На своем веку я повидал множество корпусов без вентиляционных решеток на боковых стенках, и все они показывали куда более плачевные результаты...
Lian Li PC-V354 эффективно справился с охлаждением жесткого диска. Здесь он взял реванш - теперь уже выиграв у открытого стенда около 4-5 градусов по Цельсию. Ничего удивительного, так и должно быть. Ведь прохладный ветерок, обеспечиваемый вентиляторами фронтальной панели, в любом случае помогает эффективнее отводить тепло от винчестера. Изменение оборотов вентиляторов хоть и оказывает влияние, но несущественное. Это было бы сильнее заметно при наличии в системе больше «хардов». Причем скорость вращения двух передних вентиляторов лучше поставить на минимум - разницы в эффективности охлаждения при наличии одного жесткого диска почти нет, а шум от вентиляторов создается приличный, особенно на максимальных оборотах.
Температурный режим центрального процессора показал странные результаты. Если на открытом стенде температура явно ниже на 2 градуса, чем в корпусе, то внутри него показатели одинаковы во всех режимах работы корпусных вентиляторов. Возможно, при более длительном нагреве эта ситуация может поменяться.
Основной задачей являлось выявить не исходящий от процессорного кулера, видеокарты или иного устройства уровень шума (поскольку тут многое зависит от конкретной системы), а проверить шумовые характеристики самого корпуса и установленных в нем штатных вентиляторов. Для этого скорость вращения вентиляторов других компонентов системы минимизировалась. Штатные, напротив, подвергались регулированию оборотов посредством встроенного в корпус реобаса: Min (~600 об/мин), Avg (~750 об/мин) и Max (~900 об/мин).
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении (с выключенным компьютером), где проводилось тестирование, составлял 28 дБ. С включенным тестовым стендом и расположенным от него шумомером на расстоянии 60 см - в районе 30 дБ при скорости вращении вентилятора процессорного кулера 1300 об/мин. Обороты крыльчатки системы охлаждения видеокарты всегда оставались минимальны (40 процентов) и ее почти не было слышно.
Замер звукового давления проводился с расстояния 30, 60 и 100 см, именно на этом расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался таким образом, чтобы быть ближе к основному источнику шума и дальше от других компонентов системы.
Результаты тестирования представлены на графике ниже.
Комментарии излишни. Субъективно, при выставлении оборотов на максимум (~900 об/мин, правое крайнее положение ручки штатного реобаса), шум от корпуса довольно велик, долгое время возле такого «системника» не просидишь - уши завянут. Виной здесь пылевые фильтры, расположенные на всех трех вентиляторах и существенно увеличивающие шум от воздушного потока.
При выставлении средних оборотов (~750 об/мин) находиться возле компьютера уже вполне комфортно, но «шумок» еще ощущается. И только при выставлении самой низкой скорости вращения (~600 об/мин) шум всех трех вентиляторов снимает как рукой. Его не слышно. Почти совсем.
Подведем итоги. В целом, очередная новинка Lian Li мне очень понравилась. Lian Li PC-V354 действительно оказался хорош, несмотря на все мои придирки. Охлаждение корпуса на высоте, а проигрыш открытому стенду всего 2 градуса - сущий пустяк.
Остается надеяться, что в будущем компания-производитель еще больше оптимизирует свои продукты и предоставит нам новые качественные, стильные, красивые и эффективные решения. А самое главное - снизит цены на свои продукты!
Плюсы:
Минусы:
