Представленная в начале нынешнего года платформа AMD Brazos уже хорошо знакома постоянным читателям overclockers.ru, благодаря побывавшим в лаборатории нескольким платам форм-факторов uATX и mini-ITX.
В целом благоприятное впечатление было подпорчено рядом обстоятельств. Если формулировать кратко, собирая собственный компактный компьютер, многие предпочтут более производительное/функциональное железо, благо недостатка его под типоразмер mini-ITX сегодня не наблюдается.
Тем не менее, материнские платы, пусть и с высокой степенью интеграции – одно, а готовые изделия – совсем другое, и оцениваются эти категории по различным критериям.
В данном материале будет рассмотрен неттоп Foxconn nT-A3500, продолжатель популярной и многочисленной линейки NETBOX. Принципиальный момент заключается в том, что он выполнен в сверхкомпактном форм-факторе, даже mini-ITX плата рядом покажется эдаким исполином. При таком размере можно многое простить, поскольку на первый план выходят другие требования. Исходя из новых обстоятельств, стоит по-новому оценить и возможности Brazos.
Еще несколько вводных слов необходимо сказать непосредственно об участнике тестирования. Линейка неттопов компании Foxconn существует уже не первый год, сохраняя удивительную преемственность как по дизайну, так и по оснащению, и даже функционалу. Для неё характерны:
Foxconn nT-A3500 – один из них. Данная модель соответствует всем перечисленным признакам, а о её особенностях можно узнать ниже.
У словосочетания «косметические изменения» есть два значения:
а) изменения, коснувшиеся оформления;
б) незначительные изменения.
По отношению к дизайну упаковки новой серии неттопов Foxconn оно подходит как нельзя лучше. Сама коробка осталась такой же простой и компактной, а вот оформление изменилось. Вместо бледной обложки с неуютной мебелью, намекающей на офисное использование изделия, модель получила «веселенький» пенал с изображением образцов продукции, 3D-каркасов замысловатых пространственных фигур и прочими дизайнерскими украшательствами. Это маркетологи компании так «ловко» переориентировали свои проекты на сегмент домашних пользователей?
Интересно, что так же «косметически» изменился и сопровождающий продукт слоган. Вместо «So TINY in size – So MUCH to deliver» (стиль написания вендора соблюден) теперь красуется надпись «So Tiny in size – So Much to offer». Собственно, разница состоит только в дословном переводе и стиле написания, необходимость выпячивать смысловую пару «tiny - much» отпала.
Комплект поставки весьма скромен. Тем не менее, претензию можно выразить разве что по поводу записи драйверов на компакт-диск, а не на флешку, которую можно было бы напрямую подцепить к устройству после установки «операционки». Помимо самого устройства, в коробке находятся тот самый диск с драйверами, руководство по быстрому старту на английском языке, адаптер (выходное напряжение 19 В, ток 3.42 А) и шнур питания, Wi-Fi антенна, переходник с DVI-I на D-Sub, подставка для вертикального размещения компьютера, VESA-крепление на монитор, а также пакетик с крепежом и специальными резиновыми и магнитными ножками.
Как видно, наибольшее внимание уделено возможностям размещения nT-A3500. Вариантов достаточно. Даже весьма экстравагантные магнитные ножки, несмотря на кажущуюся ненадежность, позволяют «прицепить» его на вертикальную металлическую поверхность. На фотографии ниже неттоп висит на крышке АТХ-корпуса.
Конструктивно компьютер выполнен в том же корпусе размерами 190 x 135 x 25 мм, что и его «атомные» предшественники. Ни о каком оптическом приводе в таком форм-факторе и речи быть не может. Правда, внешний DVD-привод предлагается в качестве опции. Этим, по всей видимости, и оправдывается наличие в комплекте диска с драйверами. То есть, в большинстве случаев драйвера и утилиты приходится сначала копировать на флешку, и только таким образом доставлять на неттоп.
Черный глянцевый корпус исключительно маркий. Товарный вид до первого использования сохраняют защитные пленки. Выглядит он достаточно эффектно – отраженное изображение спокойно читается (для примера – фотография выше). Но сразу после снятия пленки корпус покрывается пылинками и отпечатками пальцев.
Его торцевые грани сделаны из того же маркого пластика, но на них отпечатки не так заметны из-за высокой плотности разъемов. Здесь нашлось место шести USB-портам (из которых два – USB 3.0), двум видео- и трем аудио-разъемам, разъемам под сеть, питание и антенну, а также картридеру и спикеру. Еще две грани выполнены решетчатыми для обеспечения охлаждения.
Заглянем внутрь. Это придется сделать любому покупателю неттопа, поскольку Foxconn снова предлагает потребителю «полуфабрикат», который необходимо дооснастить оперативной памятью и жестким диском. Корпус скреплен винтами и традиционными пластмассовыми язычками-защелками, поэтому понадобится крестообразная отвертка и пластиковая карточка. Раскрывать его шлицевой отверткой, ножом или другими твердыми предметами не рекомендую ввиду возможности повреждения мягкого пластика.
Компоненты размещены исключительно плотно. Разве что над слотом оперативной памяти есть немного места, как раз под еще одну планку. Но, к сожалению, разъем всего один, туда можно установить до 4 Гбайт памяти.
Система охлаждения с маркировкой «NT510» перешла в наследство от «атомных» моделей. Радиатор с медными вставками накрывает две наиболее горячие микросхемы – APU E350 и набор логики A45 FCH.
Последний также известен под именем Hudson D1. В нескольких источниках довелось встретить такую фразу, мол, спецификации A45 включают поддержку USB 3.0. Не верьте этим безответственным людям. Поддержка USB 3.0 в неттопе реализована посредством дополнительного контроллера ASMedia ASM1042. Чипсет также ограничивается поддержкой SATA2. Тепловыделение A45 неизвестно, однако можно предположить, что оно не намного больше, чем у аналогичной по возможностям микросхемы для мобильных устройств A50M (4.7 ватт).

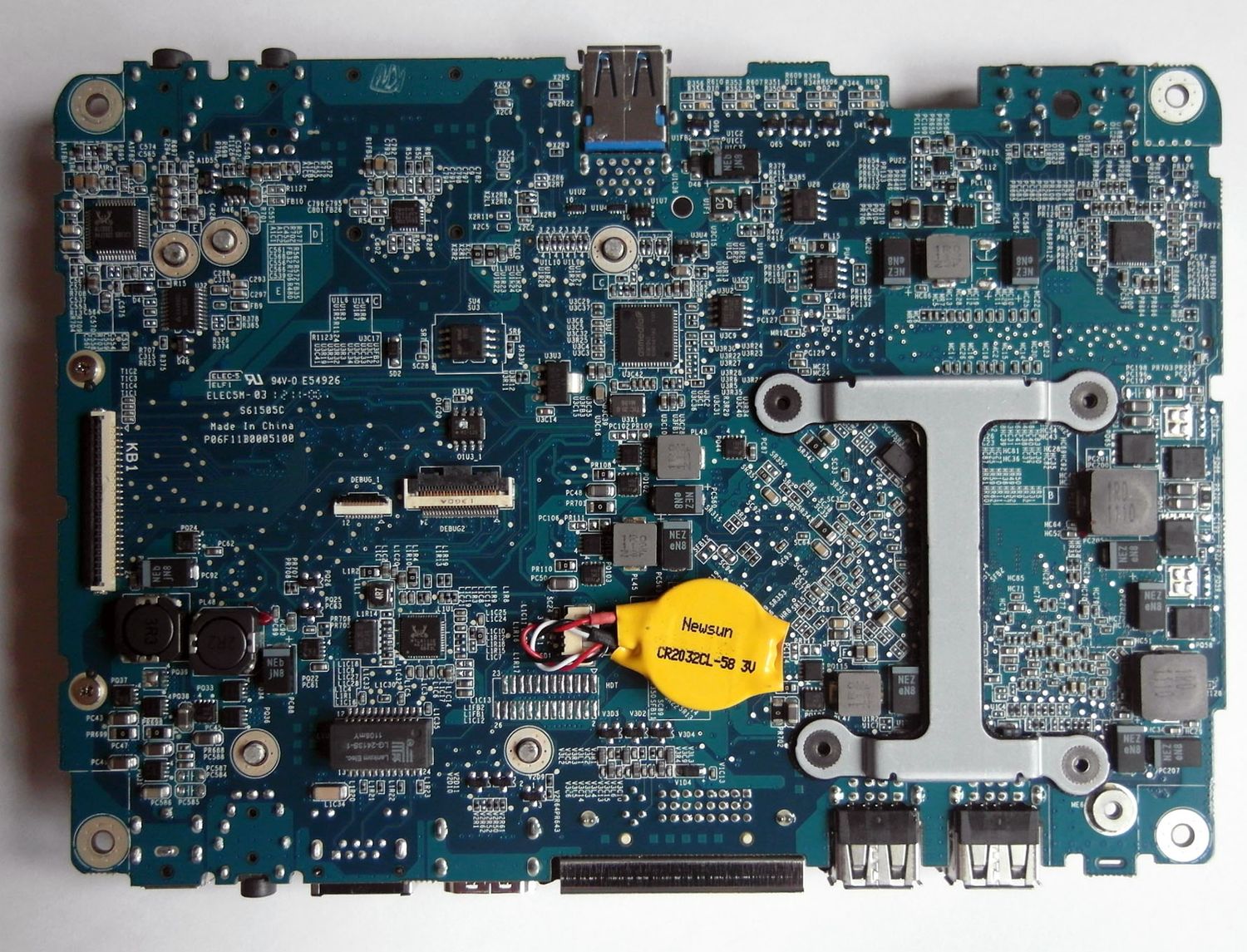

Материнская плата плотно усеяна элементами с обеих сторон, в частности, на обратную сторону вынесены сетевой контроллер REALTEK RTL8111E и аудиокодек REALTEK ALC888S.
Слот расширения mini PCI-e доступен пользователю лишь условно. В стандартной поставке он уже занят беспроводным модулем. Поэтому при желании воспользоваться разъемом придется отказаться от Wi-Fi.
Краткие технические характеристики Foxconn nT-A3500 приведены в таблице.
| Платформа | AMD Brazos |
| Чипсет | AMD A45 (Hudson D1) |
| Процессор | AMD E350 Dual Core |
| Количество ядер/потоков | 2/2 |
| Базовая частота | 1.6 ГГц |
| Графика | AMD Radeon HD 6310, 80 универсальных процессоров, DirectX 11, Pixel Shader 5.0 |
| Память | 1x DDR3 SO-DIMM 1066 МГц, до 4 Гбайт |
| Аудио | 7.1-канальный кодек Realtek ALC888S Optical S/PDIF-In/Out Internal Speaker |
| Накопители | Корзина под 2.5” SATA |
| Слоты расширения | 1 x Mini PCI Express (в стандартной поставке занят Wi-Fi модулем) |
| Сеть | 1 Gigabit Ethernet Realtek RTL8111E |
| Беспроводные соединения | IEEE 802.11b/g/n до 300 Мбит/сек |
| Разъемы на передней панели | 1 x SD/SDHC/MS/MS Pro/MMC 5 in 1 Card Reader 2 x USB 3.0 1 x Mic In (с поддержкой S/PDIF-In) 1 x Headphone |
| Разъемы на задней панели | 1 x RJ-45 Gigabit Lan 4 x USB 2.0 1 x Line Out jack (с поддержкой S/PDIF-Out) 1 x HDMI 1 x DVI-I 1 x DC In |
| Масса, г | 450 |
| Габариты, мм | 190 x 135 x 24 |

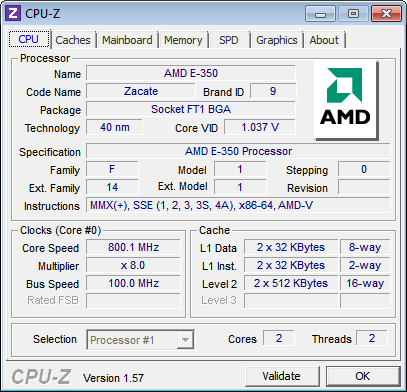

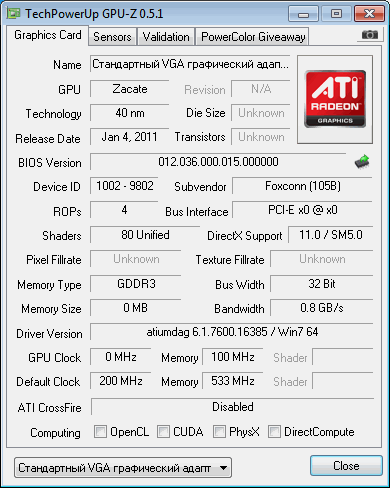

Традиционные скриншоты CPU-Z, GPU-Z:
С возможностями BIOS можно ознакомиться из следующего видеоролика. Перед тестированием была прошита последняя версия BIOS (B11F1P03 от 29 июля 2011 года), несколько отличающаяся по составу опций от заводской прошивки.
Несмотря на то, что опции разгона присутствуют в отдельных продуктах на базе Brazos, а некоторые экземпляры даже относительно неплохо разгоняются, большинство моделей все же не гонибельны. Что касается nT-A3500, наивно было бы ожидать, что вендор позволит разгонять кристалл, размещенный в сверхкомпактном корпусе со слабой системой охлаждения. Резюме: опции разгона в изделии прогнозируемо отсутствуют.
Производительность платформы Brazos в номинальном режиме уже хорошо известна (например, статья «О компактных системах замолвите слово») поэтому тестирование в приложениях не проводилось.
Вынесенные в подзаголовок характеристики наряду с компактными размерами, по идее, должны быть главными козырями решения. Проверим, тем более, есть с чем сравнить. Ранее уже замерялось энергопотребление и шумность аналогичных nT-A3500 (как по форм-фактору, так и по базовой платформе) продуктов, неттопа Foxconn NETBOX nT-525 и материнских плат Sapphire PURE FUSION Mini 350, ASRock E350M1. На их результаты и будем ориентироваться.
Энергопотребление замерялось «от розетки» с помощью электрического тарификатора E305EMG. Замер производился в режимах бездействия (спустя пять минут после загрузки операционной системы) и под максимальной нагрузкой (после пятнадцати минут «прогрева» тестом блока питания утилиты OCCT версии 4.0.0 beta 1).
Энергопотребление систем.
| Простой, Вт | Нагрузка, Вт | |
| Foxconn nT-A3500 | 18 | 34 |
| Foxconn NETBOX nT-525 | 18 | 26 |
| ASRock E350M1 | 29 | 51 |
| Sapphire PURE FUSION Mini 350 | 30 | 54 |
Что ж, результаты nT-A3500 впечатляют. Даже принимая во внимание возможно низкий КПД блока питания MGP MX-150, работавшего в связке с платами ASRock и Sapphire, разница в потреблении с другими Brazos более чем существенна. И это, нельзя не отметить, при равной производительности и схожей функциональности. Сравнение с предшественником NETBOX nT-525 также в пользу новичка. То же ничтожное энергопотребление в режиме простоя. А большее потребление под нагрузкой оправдывается существенно большей производительностью (снова отсылаю к сравнению производительности платформ в статье о компактных системах).
Что касается шумовых характеристик, показатели также снимались в режимах простоя и под нагрузкой в двух точках, в 1 сантиметре от решетки вентиляционного отверстия блока питания и в 1 метре от корпуса со стороны лицевой панели компьютера. Измерения производились шумомером Becool BC-8922. Фоновый уровень шума в помещении – 24 дБА.
Уровень шума систем.
| 1 см, простой, дБА | 1 см, нагрузка, дБА | 1 м, простой, дБА | 1 м, нагрузка, дБА | |
| Foxconn nT-A3500 | 37 | 53 | 26 | 33 |
| Foxconn NETBOX nT-525 | 35 | 42 | 26 | 27 |
| ASRock E350M1 | 56 | 60 | 40 | 40 |
| ASRock E350M1 без вентилятора блока питания |
- | 45 | - | 28 |
| Sapphire PURE FUSION Mini 350 | 55 | 62 | 40 | 44 |
В таблице также приведены результаты конкурирующих решений. Показательно сравнение nT-A3500 с nT-525, ведь обе модели оснащены идентичными системами охлаждения. А поскольку энергопотребление nT-A3500 все же выше, то вентилятор вынужден раскручиваться сильнее. Этим и обуславливается разница в показателях под нагрузкой.
В целом, уровень шума Foxconn nT-A3500 не создает дискомфорта, при работе компьютера днем даже под нагрузкой его практически не слышно.
В начале статьи я назвал nT-A3500 продолжателем модельного ряда NETBOX. И не ошибся. Он не является прямым конкурентом для предыдущих продуктов Foxconn, он развивает эту линейку. Разработчики сохраняют предельную компактность изделия, выводя на новый уровень производительность таких устройств, по крайней мере, в области 3D-графики.
Протестированный неттоп выигрышно смотрится среди «одноклассников» с точки зрения производительности, энергетической и экономической эффективности. Платформа Brazos легко обходит «атомную» Pine Trail, выигрывая в ряде тестов и у ION2, при этом оставаясь в бюджетном, самом доступном сегменте рынка.
Тезиса о том, что низкая производительность CPU-части существенно ограничивает возможности и, как следствие, область применения всей платформы Brazos, никто не отменял. Действительно, если собирать систему хотя бы в формате mini-ITX, есть определенный резон выбрать более производительное «железо». Младшие модели Intel в меру экономичны, но несравнимо более быстры, что делает их чертовски привлекательными кандидатами на место вычислительной основы в HTPC. Но там, где ведущую роль играют такие показатели как компактность и экономичность, позиции систем, подобных рассмотренному Brazos-неттопу будут сильны.
Плюсы неттопа nT-A3500:
Минусы неттопа nT-A3500:
