Нечасто встретишь действительно интересный новый кулер. Солидные производители редко идут на смелые эксперименты. В основном их предпринимают амбициозные новички. При этом большинство попыток заканчиваются более чем предсказуемым результатом. В лучшем случае, средним.
Тайваньская компания Prolimatech в данной классификации занимает промежуточное положение. Она очень молода – основана только в 2008 году, но уже успела завоевать признание оверклокеров всего мира, выпустив с момента своего выхода на рынок несколько отличных суперкулеров.
Поэтому особенно приятно, что новый охладитель этого производителя вышел таким необычным. Причем перед нами серьезный продукт с большими амбициями. Начнем с того, что он получил имя Genesis, которое можно перевести с английского как «происхождение», «возникновение». Напрашивается и еще одна интересная аналогия, наводящая на размышления, – точно так же называется первая книга Ветхого Завета.
Впечатляет и цена кулера. После появления Noctua NH-D14 и Thermalright Silver Arrow попытка продавать радиатор без вентиляторов за 80 долларов, вне зависимости от того, кто ее предпринимает, не может не вызывать интереса. Который после теста обычно сменяется недоумением.
Быть может, Prolimatech удастся этого избежать? Давайте посмотрим, что же может предложить пользователю их «генезис».
Открывает обзор, как обычно, рассмотрение упаковки и комплекта поставки тестируемого кулера.
Prolimatech Genesis поставляется в крупной картонной коробке. К счастью для покупателя, она оснащена удобной пластиковой ручкой для переноски, поэтому ее транспортировка трудностей не вызывает.
А вот с оформлением есть проблемы. Обе большие грани коробки отданы под наименование модели кулера и соответствующий логотип. Это притом, что фотографии собственно Prolimatech Genesis нигде нет. Отсутствует здесь и окно, через которое потенциальные покупатели могли бы рассмотреть радиатор еще на витрине.
Ну, хоть на одной из боковин коробки все же нашлось место для технических характеристик. И рядом даже приводится схема с основными размерами теплорассеивателя.
Внутри пользователя встречает комплект поставки кулера в отдельной коробке.
Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–800 КБайт). Размер и разрешение обеих версий картинки прописаны в блоке TITLE тега IMG; браузеры должны отображать их во всплывающей подсказке.
В ней обнаружились:
В четырех пакетах обнаружились еще двенадцать:
Prolimatech Genesis поставляется без вентиляторов.
Сам радиатор в коробке дополнительно закован в пенополиуретан и завернут в полиэтилен.

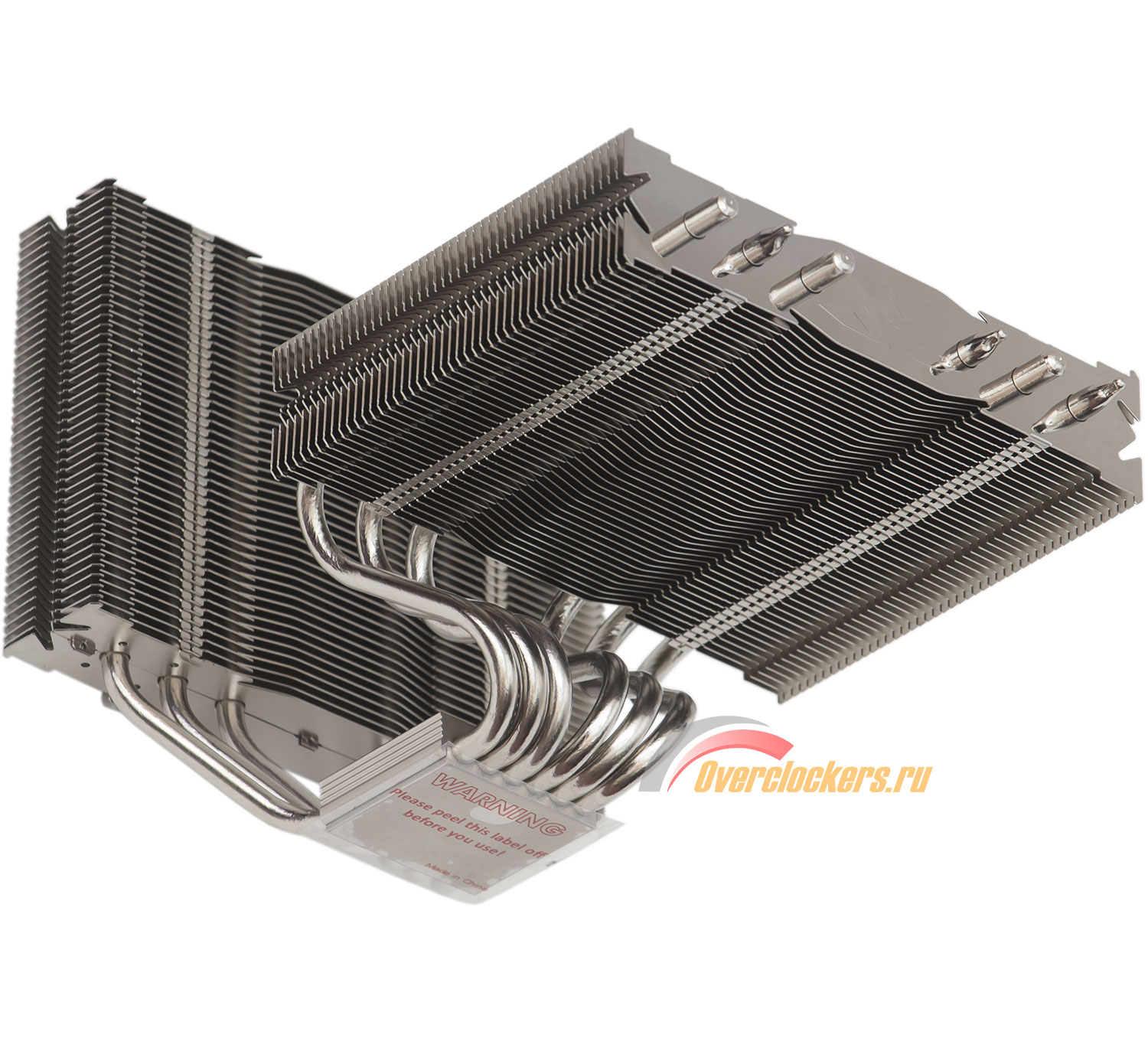

А на его основании еще и присутствует защитная пленка (с обязательным предупреждением о том, что перед установкой кулера ее нужно обязательно снять).
Этого делать пока не будем, а просто рассмотрим внимательно радиатор – он того сто́ит.

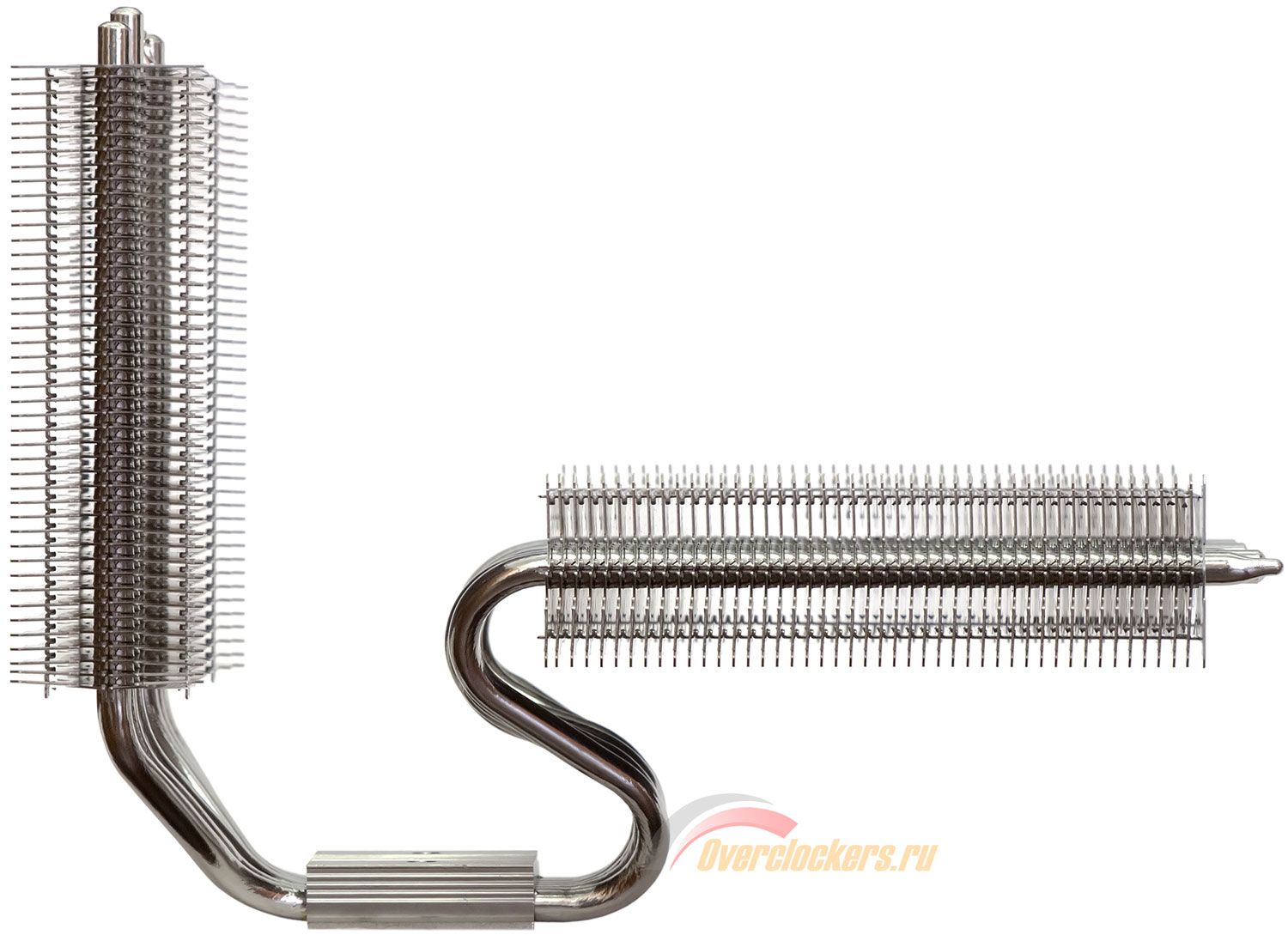

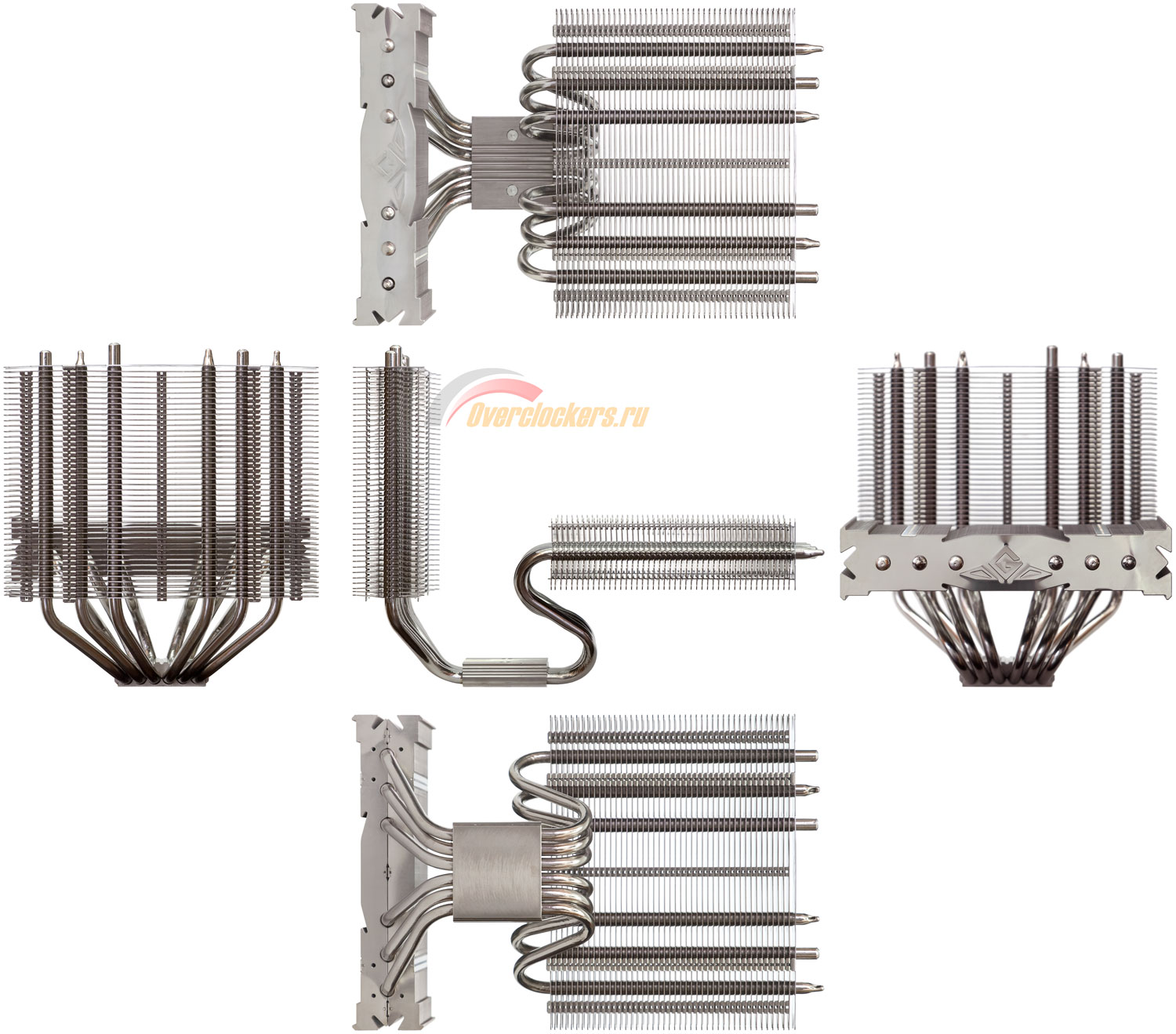

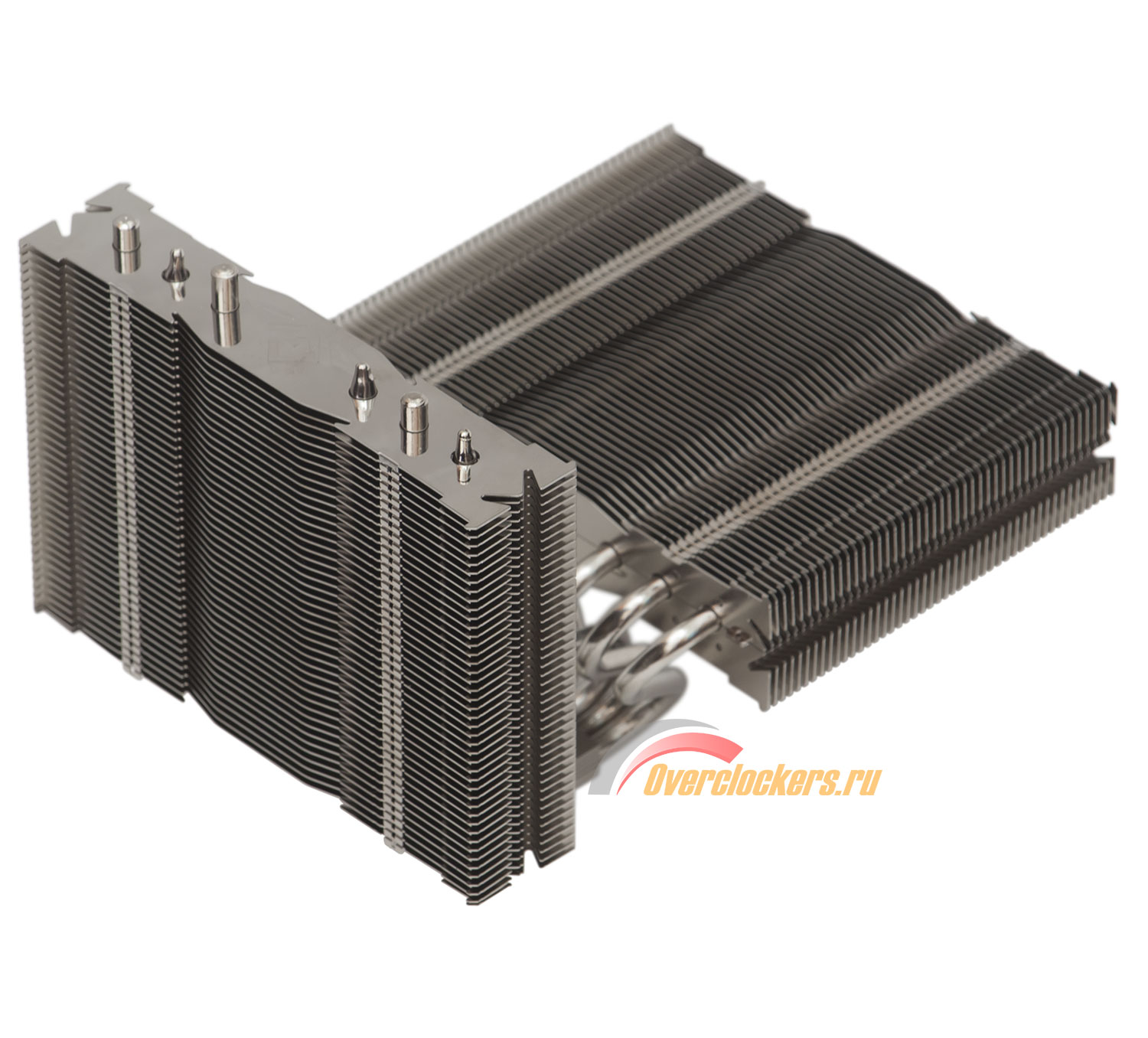

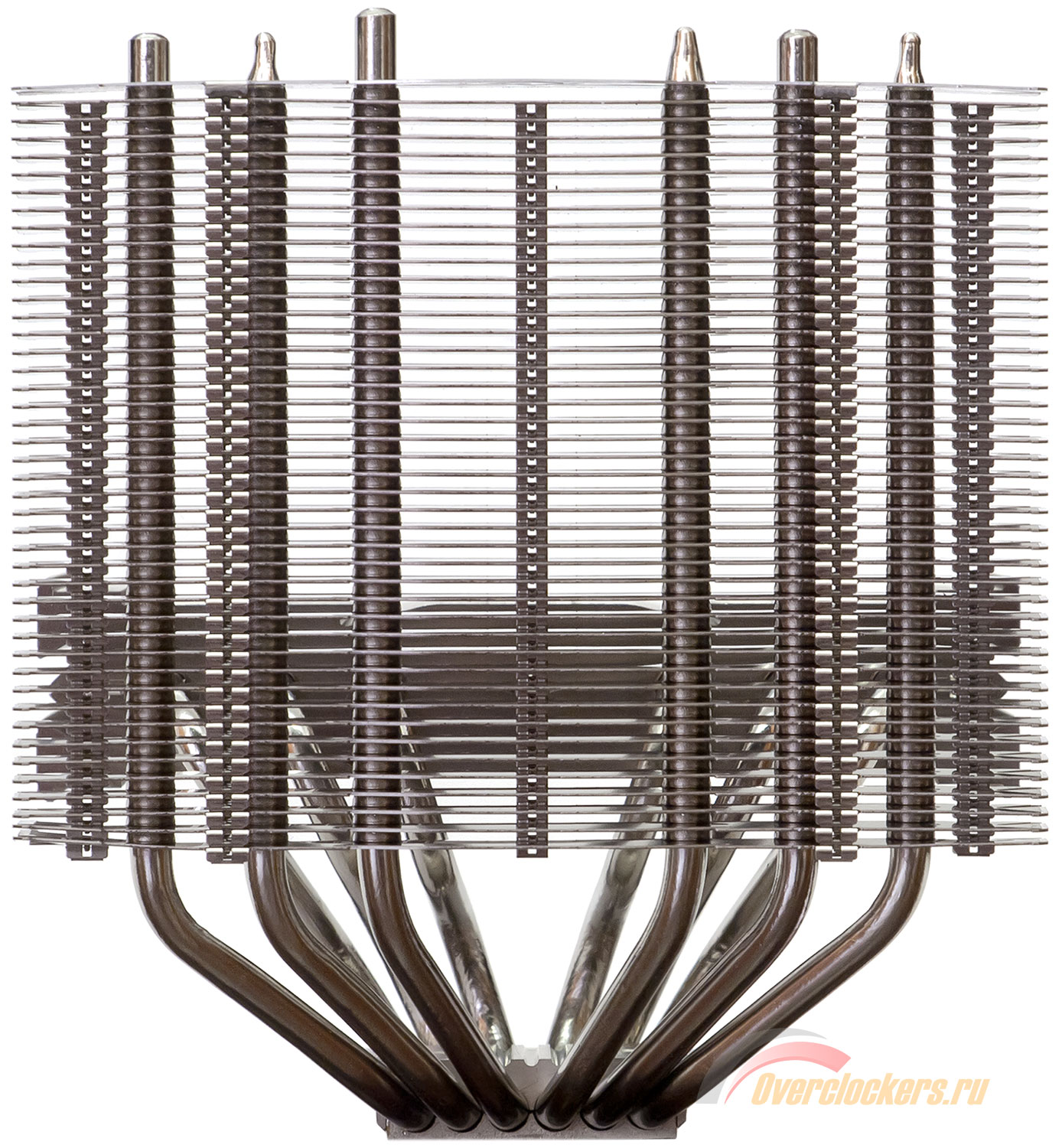

Prolimatech Genesis – очень необычный радиатор. По сути это башенная конструкция с двумя блоками ребер (вроде уже упомянутых Noctua NH-D14 или Thermalright Silver Arrow), одну из которых просто уложили набок, развернув на 90 градусов.
Что-то подобное еще в 2008 году скрывалось под кожухом Cooler Master V10. Но тот кулер был даже сложнее и дороже. Возможно, поэтому он в свое время особого успеха не снискал и сейчас уже не производится.
«Генезис» обходится без кожуха, лишних тепловых трубок, секций рассеивающих пластин и термоэлектрического модуля. Просто, если каждый из его блоков ребер оснастить вентилятором, то один из них будет напрямую поставлять воздух вытяжной корпусной «вертушке», а второй – обдувать материнской плату. По задумке производителя, такой форм-фактор совмещает в себе плюсы и «башенного», и «топ-конструктива»: эффективность первого при достаточном охлаждении окружающих процессорный разъем элементов на материнской плате второго.
Взамен пришлось пожертвовать габаритами. Prolimatech Genesis велик по всем трем измерениям: 146 мм x 216 мм x 160 мм (В). В моем случае из-за сильно выступавшего вверх конца одной из тепловых трубок высота радиатора была еще на три миллиметра больше.
Но больше всего, конечно, поражает его глубина.
На своем официальном сайте производитель приводит даже более подробную схему с размерами, чем на коробке:
Немалой получилась и масса всей конструкции – 800 граммов без вентиляторов. Примерно столько же весит большинство топовых двухсекционных радиаторов.
Судя по всем признакам (особенно, цене :)), Prolimatech Genesis нужно сравнивать как раз с ними.

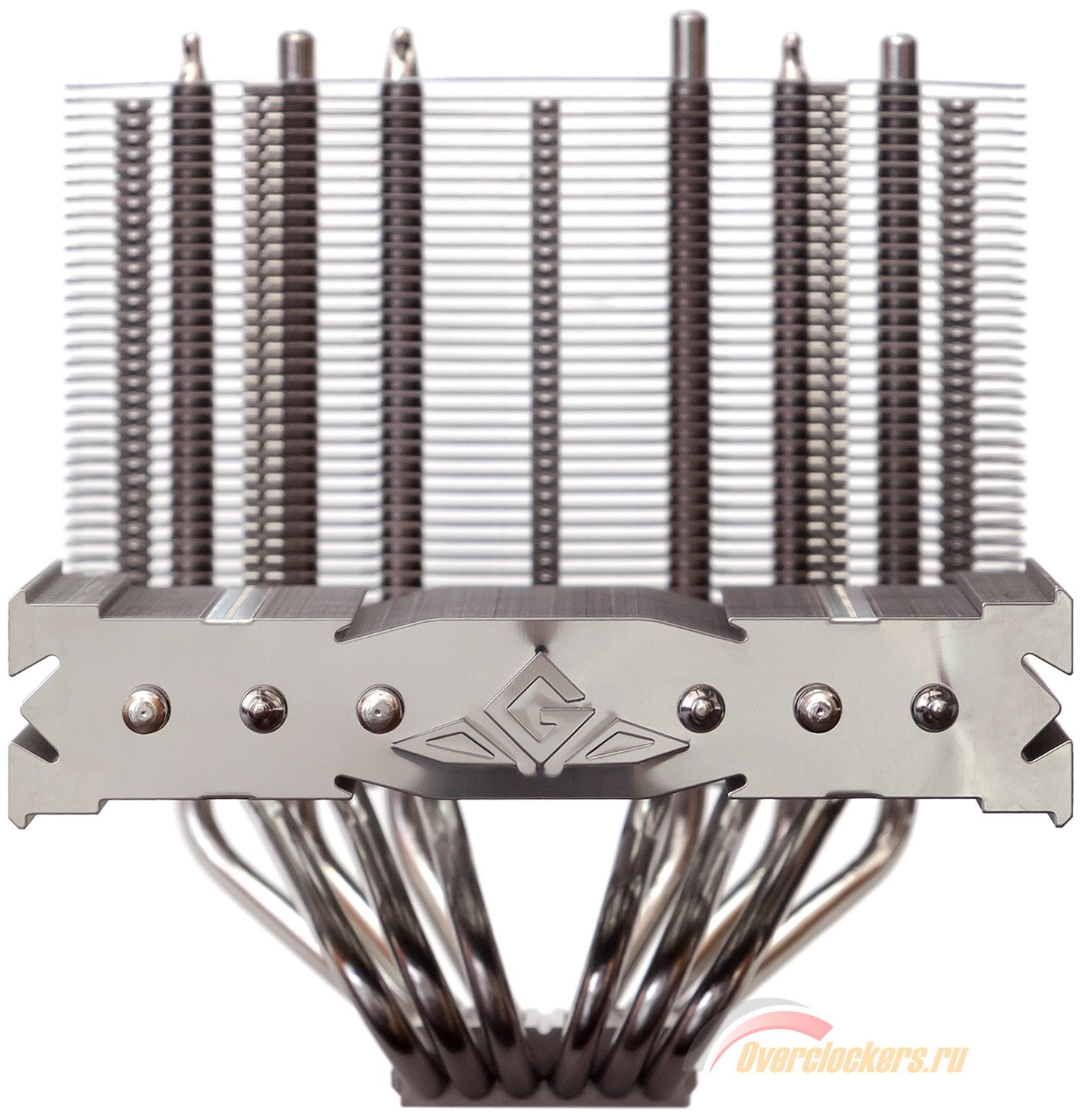

В его основе лежат полдюжины шестимиллиметровых трубок. Они не слишком равномерно распределены в плоскости ребер, но зато припаяны к ним.
Формой своих ребер тестируемый радиатор напоминает теплорассеиватели Thermalright Venomous-X и Cogage Arrow.
Меня смутила разве что небольшая ширина пластин Prolimatech Genesis – всего 33 мм. Вместе с не самым внушительным их количеством (46 в горизонтальной секции и 44 в вертикальной) это может обеспечить радиатору суммарную площадь рассеивания лишь на уровне 7000 квадратных сантиметров. Что немного даже на фоне некоторых односекционных «башен». А те же Noctua NH-D14 и Thermalright Silver Arrow и вовсе могут похвастать в полтора раза большей полезной площадью.
«Откуда же берется такая масса» – спросите вы? В этом виноваты длинные трубки (которые пришлось дополнительно изогнуть, чтобы разместить второй блок пластин горизонтально) и толстые полумиллиметровые ребра.
К слову, последние в обоих случаях набраны с интервалом в 2.0 мм.
Большинство ребер составлено из двух половинок, цельные только внешние. На них выштампован логотип в виде стилизованной буквы «G».
Для надежной фиксации толстых пластин хватило бы и одной пайки их к трубкам. Но производитель решил перестраховаться: соседние ребра дополнительно соединяются друг с другом четырьмя замочками. В результате вся конструкция выглядит цельной, чуть ли не монолитной.

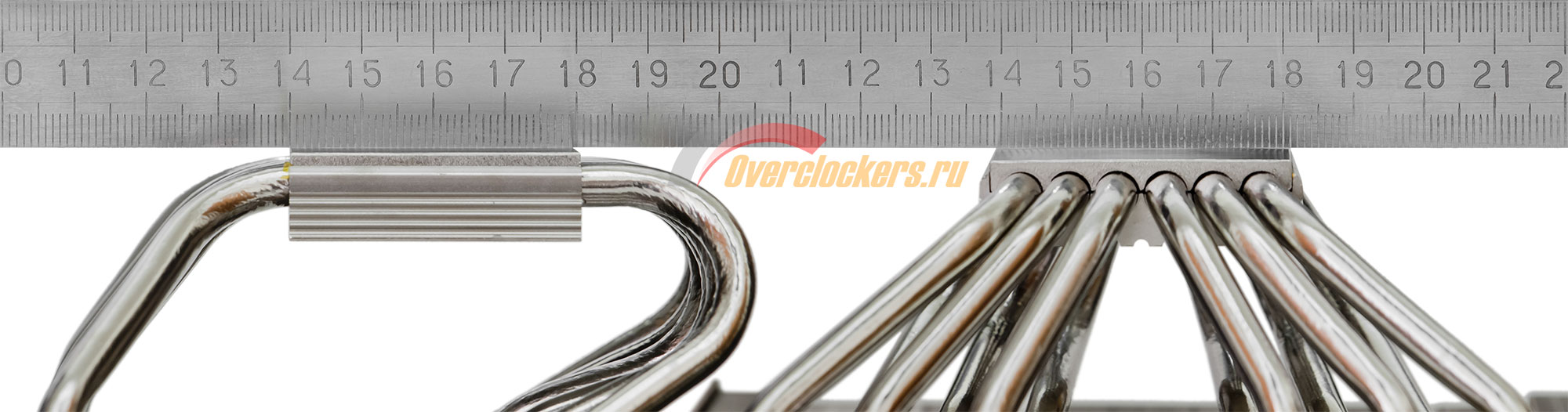

Припаяны трубки и к основанию. Они уложены в нем в аккуратные желобки, расстояние между соседними не превышает полутора миллиметров, а от контактной поверхности их отделяет не более 2 мм.

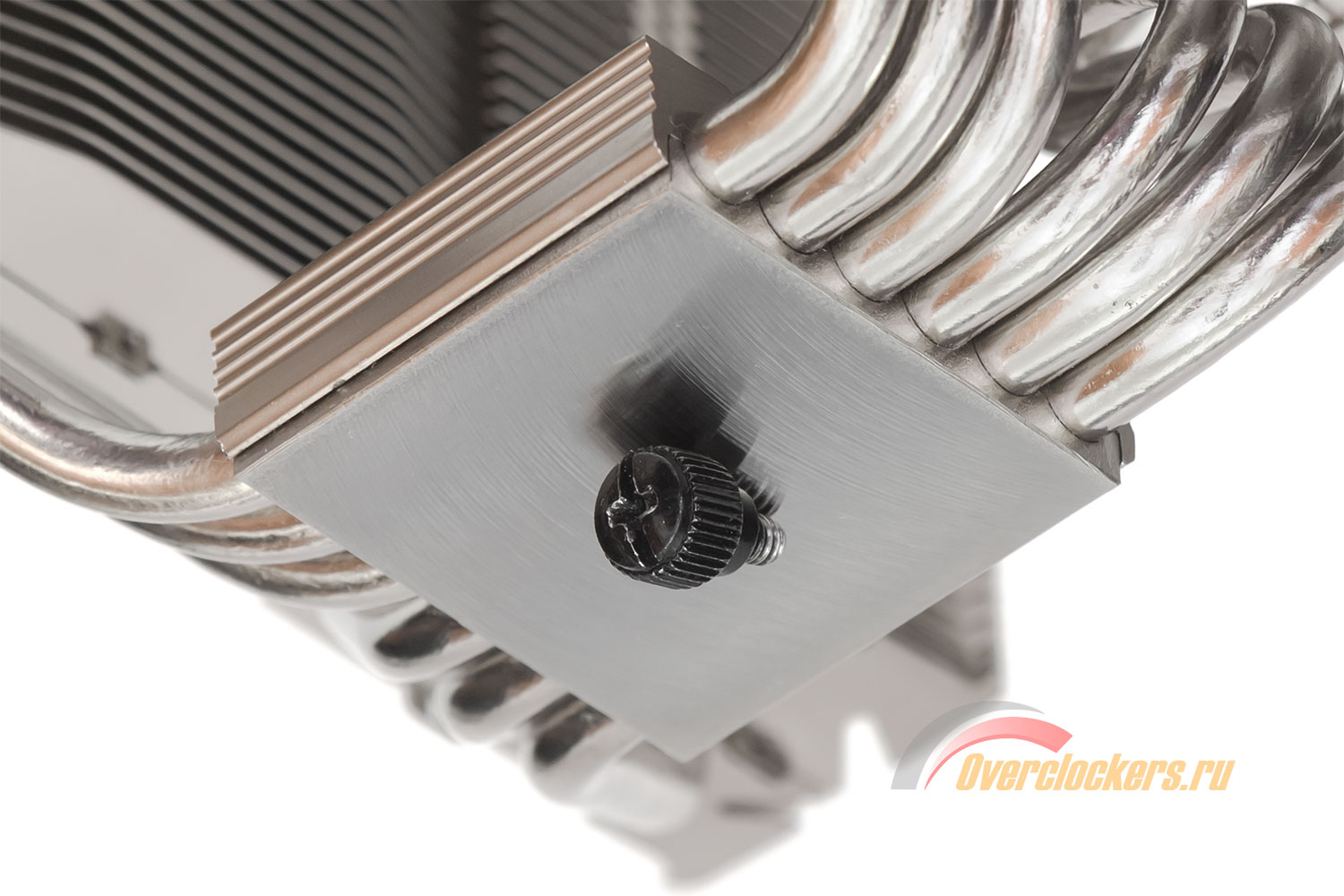

Правда, уже на общей фотографии видно, что с качеством обработки подошвы у Prolimatech Genesis все не совсем гладко, причем в самом прямом смысле – следы фрезы на ней не только заметны невооруженным глазом и ощущаются тактильно.
Говорить о какой бы то ни было полировке в таких случаях не приходится.
Но главное, что основание радиатора ровное.
И отпечатки стендового CPU Intel Core i7-2600K на нем (и наоборот) получились очень неплохими:
На этом рассмотрение радиатора завершено. Перед тем, как перейти к рассказу о его установке, приведу еще раз фотографии Prolimatech Genesis с разных сторон:
Prolimatech Genesis тестировался в составе следующей системы:
| Материнская плата: | Gigabyte GA-P67A-UD7-B3 (Intel P67 Express, BIOS ver.F3). |
| Центральный процессор: | Intel Core i7-2600K (Sandy Bridge, rev. D2, штатное напряжение 1.225 В, фото экземпляра). |
| Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
| Видеокарта: | HIS (reference) 2 Гбайта ATI Radeon HD 6950 @ 6970. |
| Блок питания: | Enermax Revolution 85+, 850 Вт. |
| Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
| Термоинтерфейс: | Arctic Cooling MX-4. |
| Соперники: | Thermalright Silver Arrow. |
В комплекте с Prolimatech Genesis поставляются крепления подо все актуальные процессорные платформы: Intel LGA 775, 1155, 1156 и 1366, а также AMD Socket AM2, AM2+ и AM3.

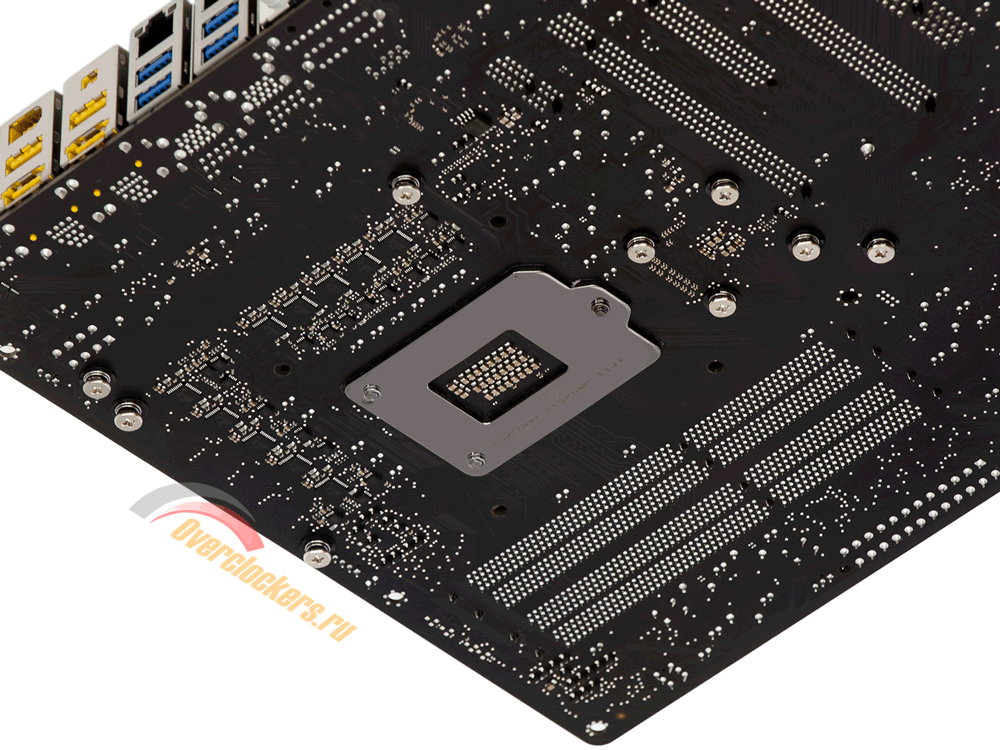

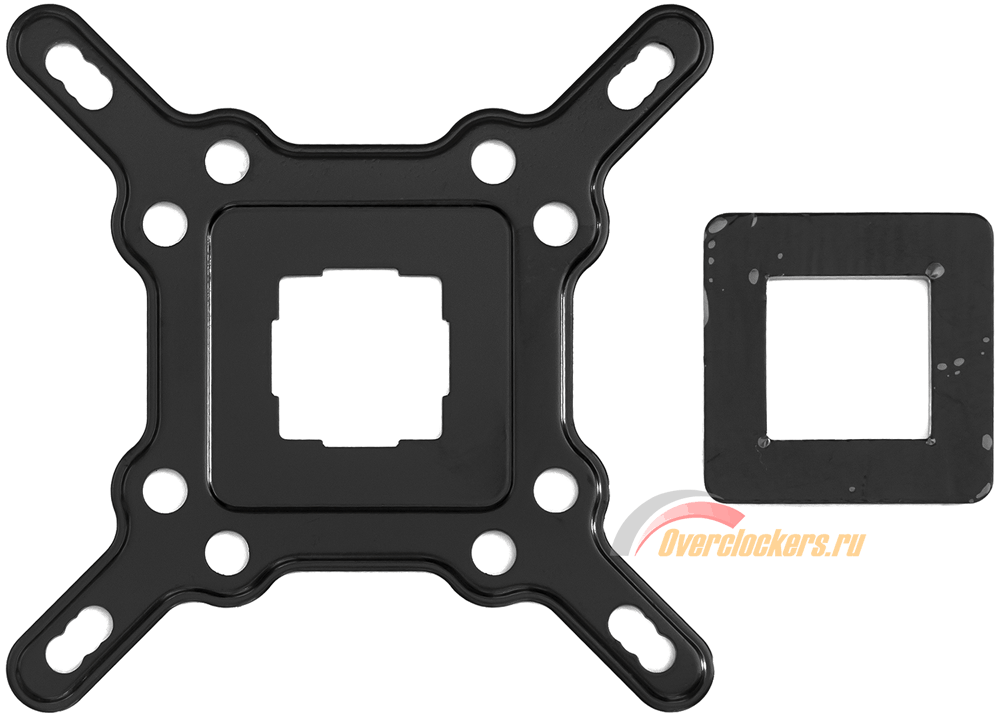

Во всех случаях при установке кулера используется backplate (упорная крестовина, располагающаяся с обратной стороны материнской платы). Для процессорных разъемов AMD используется штатный backplate, а для сокетов Intel в комплекте есть крестовина.

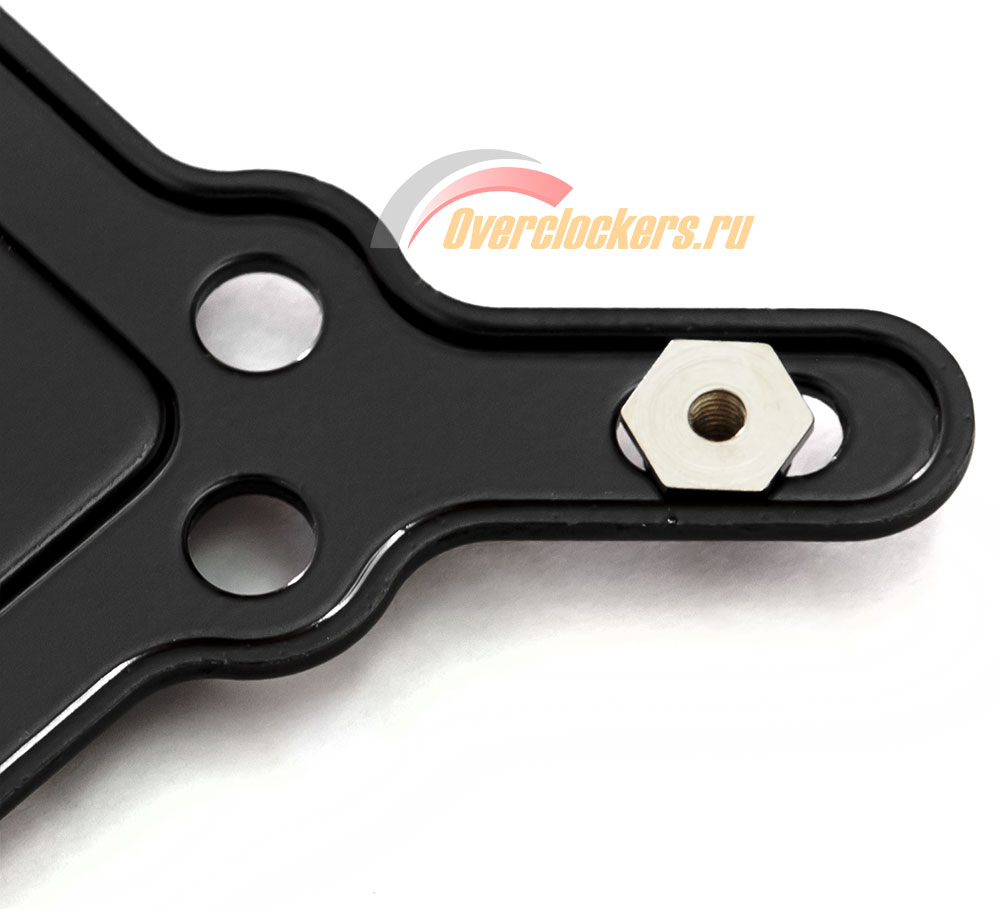

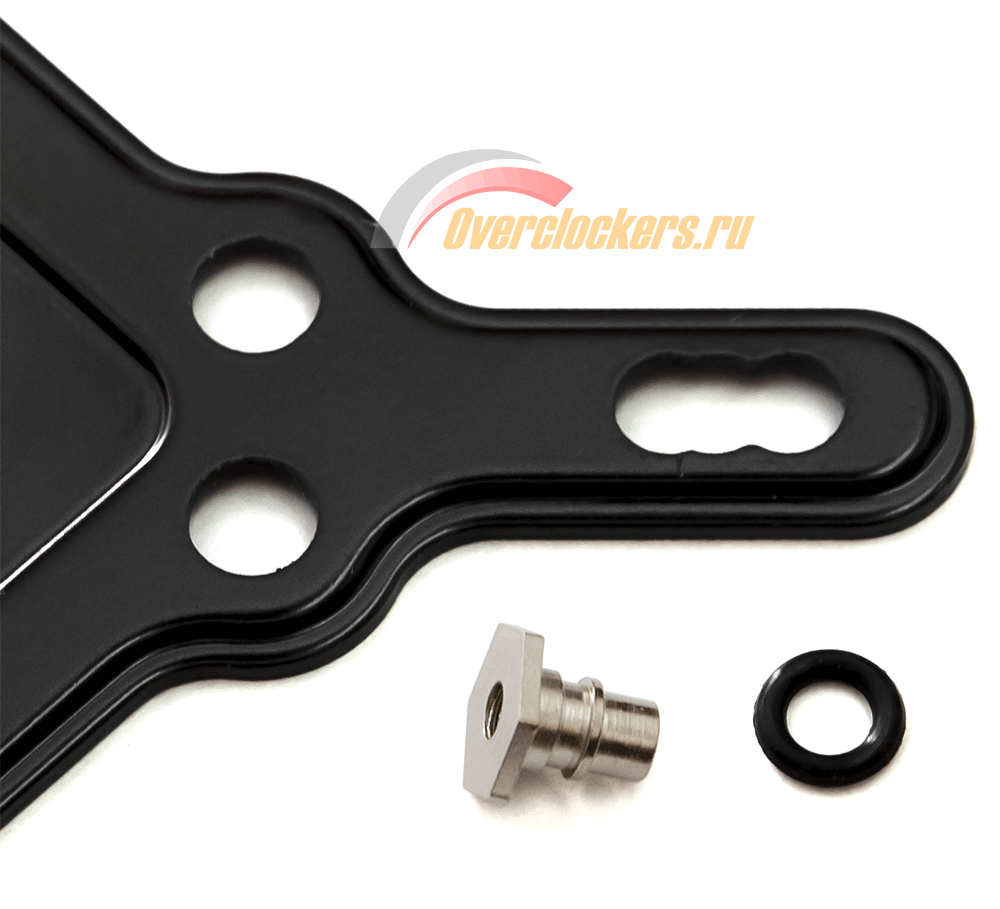

Последнюю перед использованием следует подготовить. LGA 775 не оснащен стальной пластиной снизу, поэтому при использовании кулера с ним к backplate нужно приклеить специальную силиконовкую прокладку (есть в комплекте):
В остальном современные процессорные разъемы Intel отличаются лишь расстоянием между монтажными отверстиями (у LGA 775 между соседними 72 мм, у LGA 1155 и 1156 – 75, у LGA 1366 – 80). Универсальность упорной крестовины Prolimatech Genesis обеспечивается за счет отдельных стоек с резьбой, которые здесь могут размещаться в одном из трех положений. Фиксируются они там при помощи резиновых колец. Причем, в отличие, например, от аналогичного решения, применяемого в ThermoLab baram2010, действительно фиксируются, поскольку тут на стойках с резьбой есть выступы, не дающие кольцам сползти.
Я буду рассказывать о монтаже радиатора на примере сокета Intel с 1155 контактами. Ему соответствует среднее положение стоек:

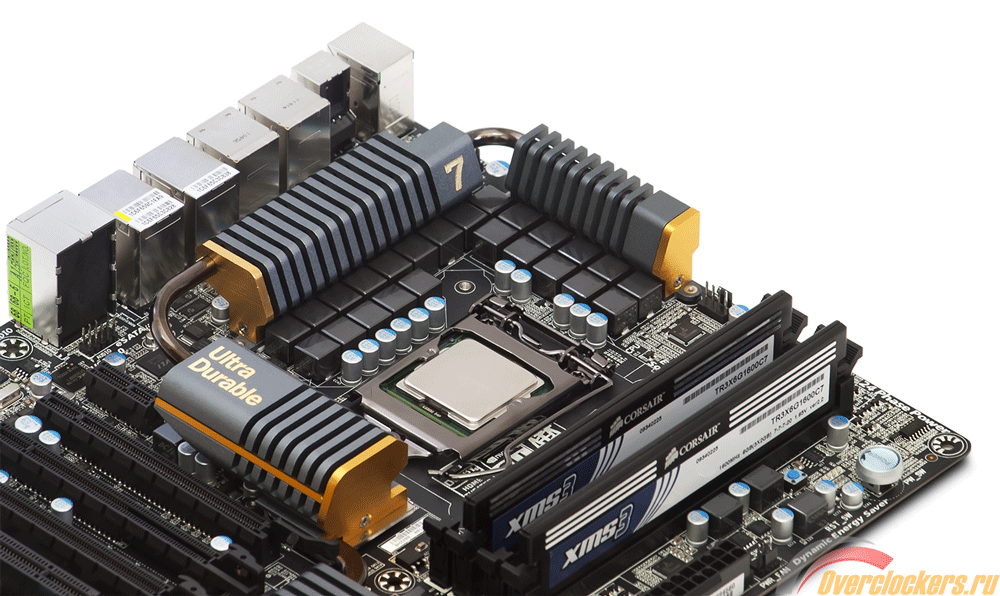

Вот теперь можно устанавливать backplate на плату (а точнее, лучше делать наоборот, потому что крестовина на «материнке» никак не фиксируется, и переворачивать всю конструкцию потом неудобно).

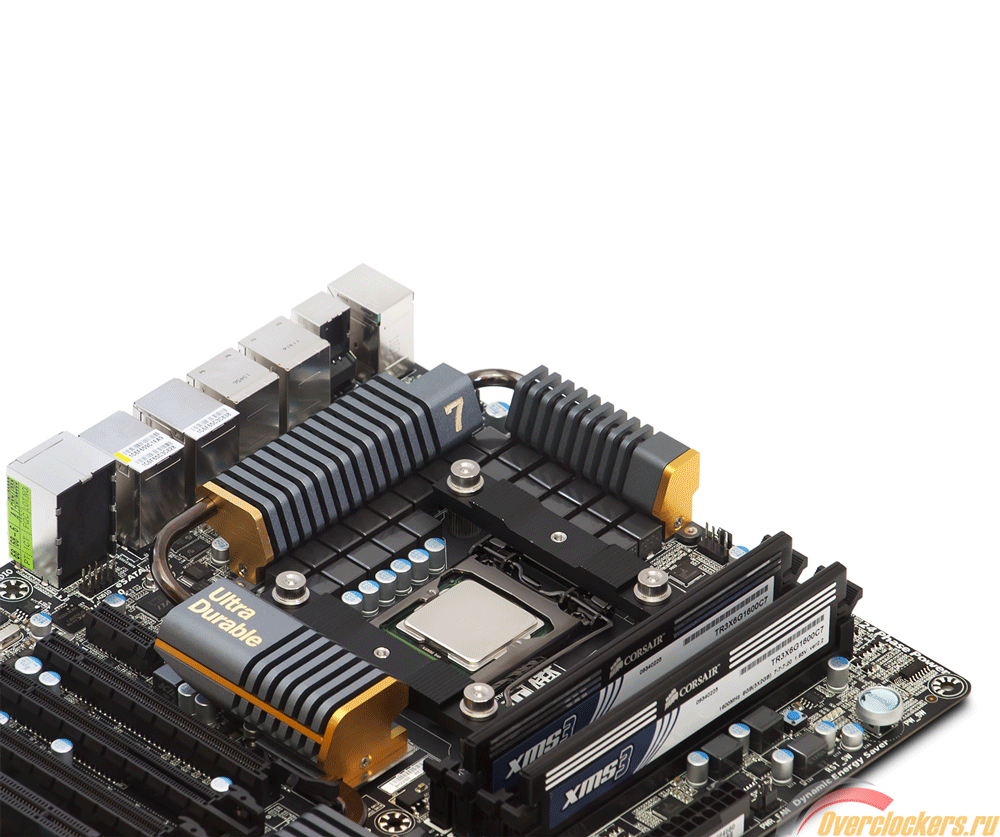

Далее на двусторонние стойки устанавливаем монтажные планки. Они фиксируются при помощи гаек. На этом этапе отвертка не понадобится – и стойки, и гайки без проблем прикручиваются вручную.

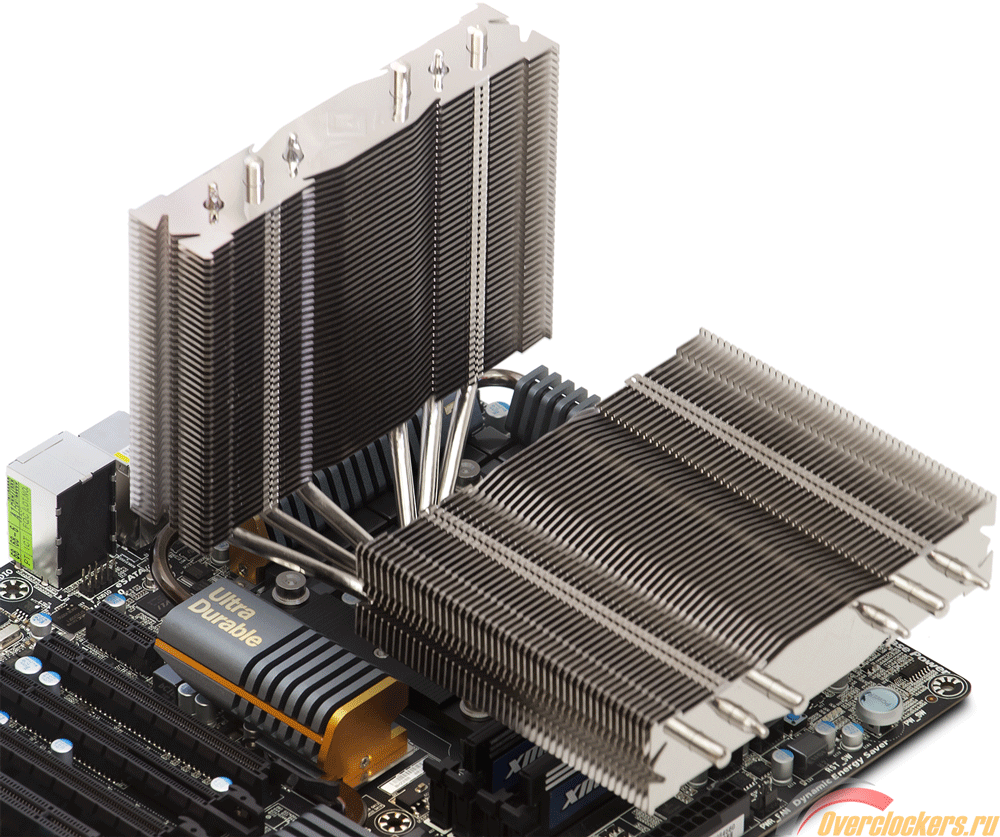

После этого можно водружать на процессор радиатор (разумеется, не забыв снять с его основания защитную пленку и нанеся термоинтерфейс на теплораспределитель CPU). Прижимную планку собственно теплорассеивателя уже приходится прикручивать отверткой.
Кстати, если остальная крепежная обвязка в случае с монтажем Prolimatech Genesis на процессорные разъемы Intel и AMD отличается, то прижимная планка при этом используется одна и та же.

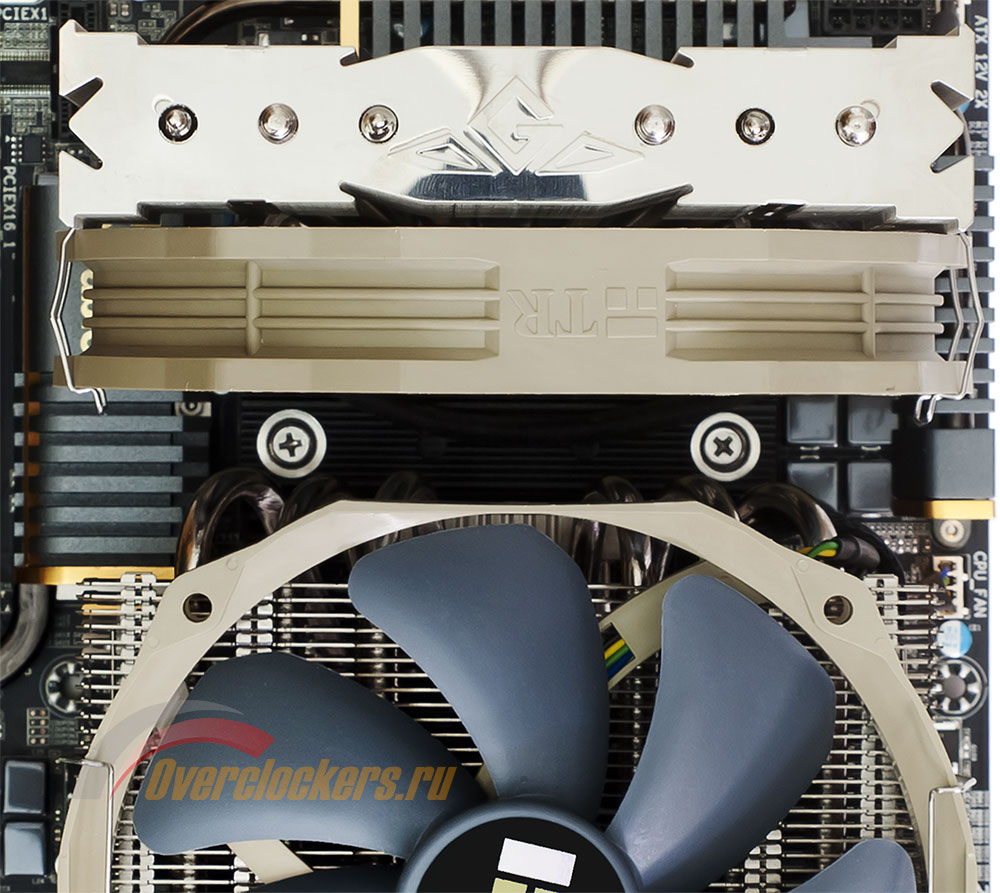

На предыдущей фотографии на радиаторе уже присутствуют вентиляторы. Они крепятся к секциям ребер при помощи удобных компактных скоб, цепляющихся не за монтажные отверстия, а просто за рамку «вертушек». Поддерживаются как «стодвадцатки», так и «стосороковки».
Фиксация надежная, вентиляторы плотно сидят на своих местах. Правда, их пластиковая рамка при этом напрямую контактирует с ребрами радиатора, поскольку производитель не предусмотрел никакой виброизоляции.

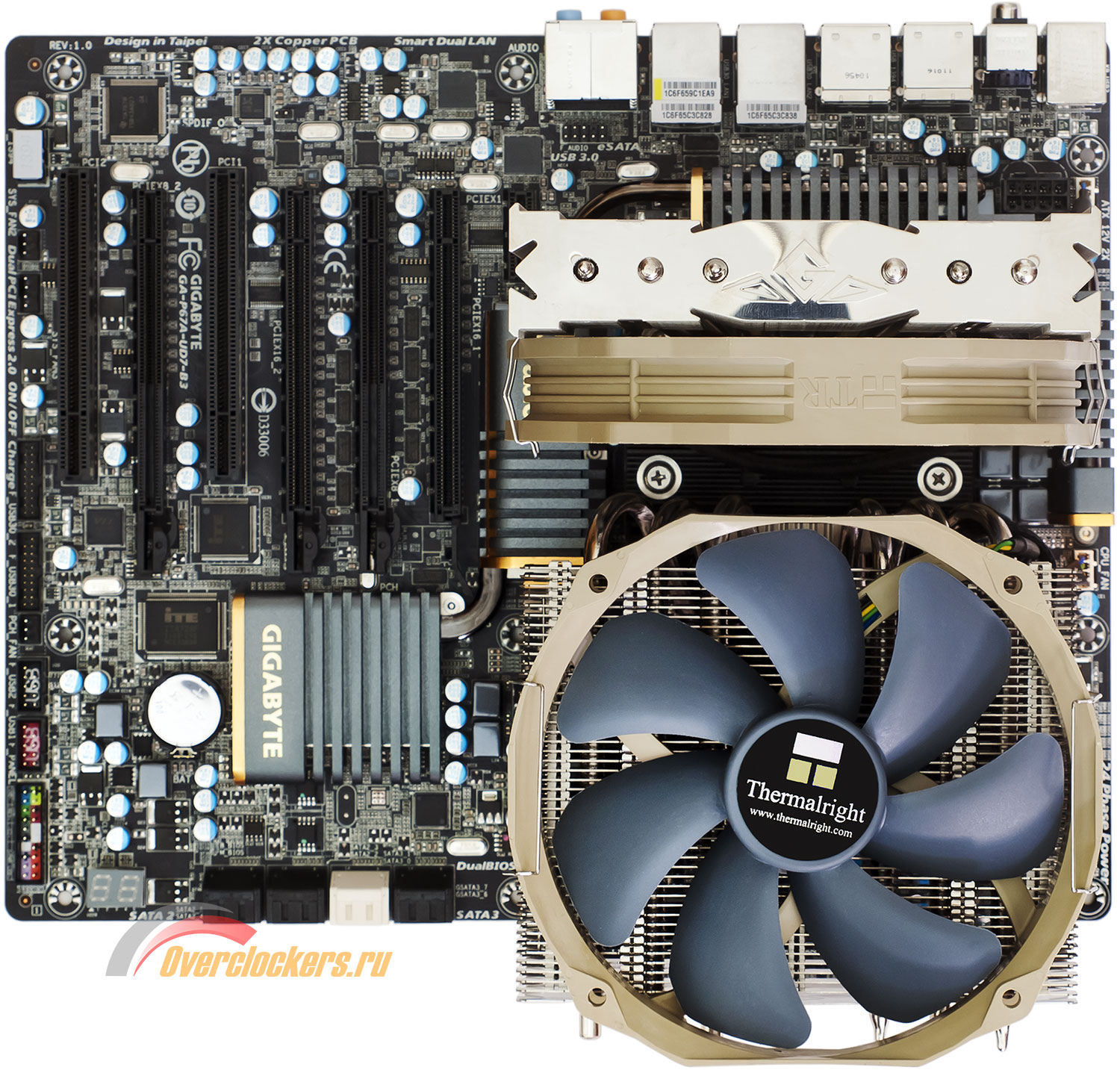

Каждое из креплений (и под Intel, и под AMD) позволяет ориентировать радиатор в любом из четырех положений (если этому не мешает корпус, конечно).
Впрочем, если развернуть Prolimatech Genesis на 90 градусов, то он перекроет все слоты расширения. Поэтому, учитывая его габариты, можно сказать, что единственным актуальным расположением тестируемого кулера является именно такое: с горизонтальной секцией, нависающей над модулями памяти.
Стандартным «планкам» он оставляет достаточно ме́ста, при некоторой сноровке их даже можно будет (де-)монтировать, не снимая радиатор. А вот с модулями, оснащенными высокими радиаторами, Prolimatech Genesis совместим лишь ограниченно (хотя и некоторые из них под ним тоже поместятся).

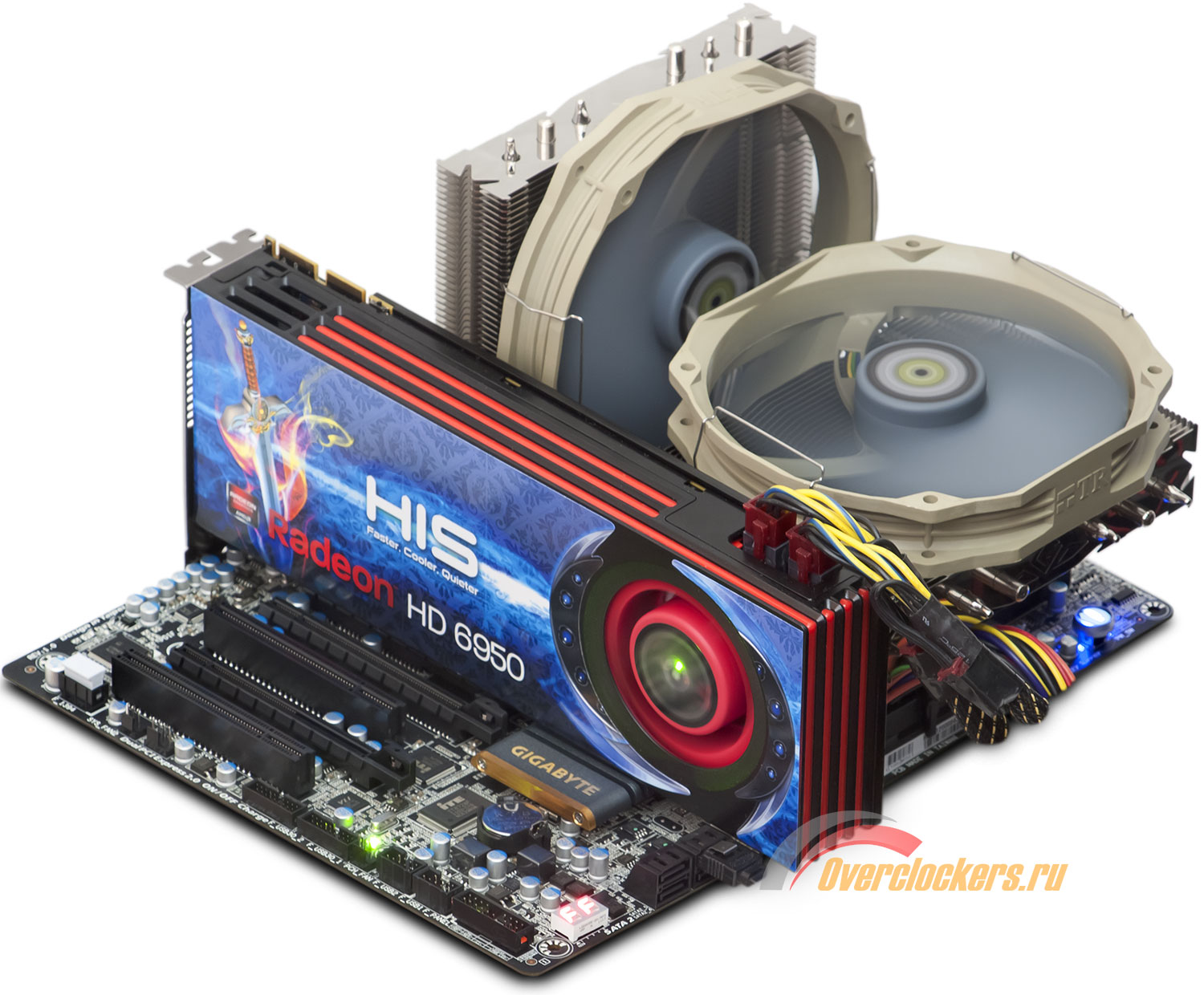

При этом на стендовой «материнке» Gigabyte GA-P67A-UD7-B3 охладитель еще и заметно выступал с данной стороны за пределы платы. В то же время, со стороны I/O-панели присутствует солидный запас. Производителю стоило подумать над тем, чтобы сдвинуть обе секции ребер назад относительно основания.
Впрочем, Prolimatech Genesis предъявляет такие же требования по глубине корпуса, как и длинные 270-миллиметровые видеокарты. Для претендента на звание суперкулера это не выглядит чем-то особенным. Но, по крайней мере, точно можно было спокойно увеличить ширину ребер раза в два. Данный шаг позволил бы поднять площадь рассеивания радиатора до недостижимой для конкурентов отметки в районе 14 000 квадратных сантиметров.
Причем это актуально для обеих секций пластин, ведь вентилятор, установленный над горизонтальной, располагается заметно ниже того, что висит сбоку от вертикальной:
Конечно, при этом он чуть лучше обдувает материнскую плату. Однако расположен вентилятор так, что вряд ли сможет решить свою главную заявленную задачу: радиаторам процессорного преобразователя питания практически не достается его воздушного потока. По данному показателю тестируемый кулер все же не дотягивает до обычных охладителей топ-конструкции.
Впрочем, даже такое охлаждение мосфетов, северного моста и модулей памяти – лучше, чем ничего. Поэтому, если окажется, что по чистой производительности Prolimatech Genesis не уступает лучшим башенным кулерам, то это будет достижение.
Давайте проверим!
Ведь тестовый стенд, тем временем, собран, и можно, наконец, переходить к тестированию.
Прежде чем огласить результаты, как обычно, скажу несколько слов о методике. Начну с описания остальных участников и технических характеристик всех соперников.
В соперники Prolimatech Genesis был выбран другой «двухсекционник» и по совместительству один из лучших воздушных процессорных кулеров современности – Thermalright Silver Arrow.
На первый взгляд его подошва обработана получше, чем у охладителя тайваньской компании, но это так только кажется. Хроническая болезнь радиаторов американского производителя никуда не делась, основание «серебряной стрелы», что называется, кривее некуда. Вот так выглядят отпечатки теплораспределителя стендового CPU Intel Core i7-2600K на нем (и наоборот):
Попробуем свести технические характеристики соперников в одну таблицу:
| Параметр | Prolimatech Genesis | Thermalright Silver Arrow |
| Габариты, мм | 146 x 216 x 160 (В) | 147 x (120+28) x 165 (В) |
| Масса, г | 800 | 825+280 |
| Материал основания | Никелированная медь | Никелированная медь |
| Материал ребер | Никелированный алюминий | Никелированный алюминий |
| Количество пластин, шт. | 44+46 | 55 (110) |
| Расстояние между ребрами, мм | 2.0 | 1.6 |
| Толщина пластин, мм | 0.5 | 0.3 |
| Площадь рассеивания, см2 | ≈7000 | ≈11 000 |
| Материал тепловых трубок | Никелированная медь | Никелированная медь |
| Диаметр тепловых трубок, мм | 6 | 8 |
| Количество тепловых трубок, шт. | 6 | 4 |
| Типоразмер вентиляторов, мм | 120/140 | 120/140 |
| Максимальное количество вентиляторов, шт. | 3 | 3 |
| Вентиляторов в комплекте, шт. | 0 | 2 |
| Скорость вращения, об/мин. | 900–1300 (PWM) | |
| Совместимость с процессорами | Intel LGA 775/1155/1156/1366; AMD Socket AM2/AM2+/AM3 |
Intel LGA 775/1155/1156/1366; AMD Socket AM2/AM2+/AM3 |
| Рекомендованная стоимость, USD | 80 | 80. |
| Прогрев CPU: | LinX 0.6.4. |
| Мониторинг температур CPU: | RealTemp 3.60. |
| Дополнительный мониторинг CPU: | CPU-Z 1.57, TMonitor 1.03, Gigabyte Easy Tune 6. |
Система охлаждения тестировалась на открытом стенде при горизонтальном положении материнской платы.
Процессор Intel Core i7-2600K был разогнан до 4800 МГц путем повышения коэффициента умножения до значения 48. При этом его напряжение пришлось увеличить до 1.40 В (CPU-Z даже в последней версии 1.57 не научился правильно считывать вольтаж процессоров семейства Sandy Bridge на материнских платах Gigabyte, на выдаваемое им значение просьба не обращать внимания).
Для оперативной памяти просто включался режим X.M.P.: частота 1600 МГц, задержки 7–7–7–24–2T, напряжение 1.65 В.
Тесты проводились в 64-битной Windows 7 Ultimate. Центральный процессор прогревался с помощью LinX 0.6.4. Во всех случаях на графиках – температура самого горячего ядра. За мониторинг состояния CPU отвечали утилиты RealTemp (температура), Gigabyte Easy Tune 6 (напряжение) и TMonitor (частота).
Температура в помещении («Ambient» на графиках) в ходе всего тестирования поддерживалась в пределах 24–25 градусов по Цельсию.
Несколько слов о вентиляторах.
Thermalright Silver Arrow тестировался с двумя своими штатными вентиляторами TR-TY140. Набор скоростей вращения был следующим: 600, 900 и 1300 оборотов в минуту.
У меня есть две «стосороковки» Prolimatech Vortex 14, можно было оснастить Genesis ими. Но такое тестирование мало что сказало бы о реальном соотношении сил между радиаторами. Тем более что кулер тайваньской компании поставляется без вентиляторов, и пользователь волен оснащать его любыми «вертушками». Ну, раз так, то пусть тоже работает с «термалрайтовскими» TR-TY140. И на тех же 600, 900 и 1300 RPM. Таких «стосороковок» у меня больше, и оба соперника могут работать не только с парой, но и с тремя вентиляторами. В этих двух конфигурациях они и тестировались. Первому режиму соответствует пометка «x2» на графиках, второму – «x3».
А вентиляторы Prolimatech и Thermalright я лучше сравню отдельно в следующем сводном тесте, посвященном «стосороковкам».
Увы, чуда не произошло. На максимальных оборотах вентиляторов Prolimatech Genesis с его в полтора раза меньшей площадью рассеивания заметно уступает одному из лидеров воздушного охлаждения CPU. Однако благодаря большему межреберному расстоянию тестируемый кулер меньше зависит от скорости вращения «вертушек», и уже в среднем режиме существенно сокращает отставание от Thermalright Silver Arrow. А на минимальной – и вовсе практически сравнивается с ним.
Правда, в тихих режимах у «серебряной стрелы» есть резерв для повышения эффективности в виде возможности установки третьего вентилятора. Тогда как «генезису» она практически ничего не дает. Но и с тремя «стосороковками» отрыв в самом тихом режиме не превышает двух градусов.
Результатами измерения уровня шума я вас в этот раз загружать не буду: поскольку кулеры тестировались с одними и теми же вентиляторами, по данному показателю они практически не отличаются. А как шумит Thermalright Silver Arrow с двумя и тремя «стосороковками» TR-TY140, мы уже знаем.
Значит, можно сразу переходить к выводам.
Выпустив Genesis, производитель пошел на смелый шаг. Но, по моему мнению, он все же чуть-чуть поторопился. И как раз этого «чуть-чуть» времени на доводку не хватило протестированному охладителю, чтобы обойти Thermalright Silver Arrow. Хотя бы – в наиболее интересных вашему покорному слуге ультратихих режимах.
В нынешнем же виде «генезис» – это просто очередной высокоэффективный радиатор. Качественно сделанный, универсальный, даже с некоторой «фишкой». Однако последней он обязан своим вторым по значимости минусом – габаритами. Слишком уж он большой. Но главное, конечно, – это цена Prolimatech Genesis. «Серебряная стрела» за те же деньги поставляется с двумя отличными вентиляторами. А «голый» радиатор за 80 долларов, чтобы хорошо продаваться, должен демонстрировать непревзойденную производительность. Чего, к сожалению, не происходит.
В то же время конструкция, бесспорно, перспективная. Производителю ни в коем случае не нужно ее забрасывать. В полтора-два раза расширить обе секции ребер (можно – с уменьшением толщины последних до 0.4 мм), и уже получится заметный прирост производительности. Пусть это и вызовет увеличение массы кулера, но оверклокеров уже давно не удивишь килограммовыми радиаторами. В наше время на рынке встречаются и более тяжелые охладители. А так у Prolimatech есть хороший шанс захватить текущее лидерство в непрекращающейся гонке суперкулеров. Теперь производителю решать, воспользуется он им или нет.
Плюсы Prolimatech Genesis:
Выражаем благодарность компании Prolimatech за предоставленную на тестирование систему охлаждения.
