Линейка материнских плат ASUS ROG пополнилась новым продуктом – Rampage III Black Edition. Увидеть первыми новый топовый продукт тайваньского гиганта все желающие могли на стенде компании ASUS в Ганновере в Германии на выставке CeBIT. Российским журналистам Rampage III Black Edition была показана 4 марта. Представлять плату в Россию приехали главы отделов исследований и разработок – Альберт Чанг, Шерон Пан и Чуи Лин.
Rampage III Black Edition – плата, в первую очередь, для энтузиастов, геймеров и оверклокеров. По заявлениям представителей ASUS новый продукт получился более качественным и надежным, появился целый ряд новых возможностей для разгона, вдобавок в линейку ROG вернули звуковую карту. Полюбившийся многим качественный (благодаря SupremeFX) звук на ASUS Commando в линейках Rampage III Extreme или Formula не был представлен отдельной звуковой платой. Но, как видно, при создании Rampage III Black Edition от хороших традиций решили не отступать.
Инженеры ASUS сделали большой акцент именно на оверклокерский потенциал платы. Исправлен ряд ошибок и недочетов в работе платы при отрицательных температурах процессора, добавлены функции, помогающие добиться более высокой частоты BCLK, переработана система охлаждения платы, серьезно изменился дизайн. С первого взгляда, изменений достаточно много, но давайте копнем глубже и проверим плату в деле.
Технические характеристики ASUS Rampage III Extreme Black Edition представлены в таблице:
| Поддерживаемые процессоры | Intel Core i7/Core i7 Extreme Edition в конструктиве LGA1366 Полный список поддерживаемых процессоров на сайте производителя |
| Чипсет | Intel X58 Chipset/ICH10R |
| Поддерживаемая память | 6 слотов 240-pin DDR3 DIMM с поддержкой трехканального режима Поддерживаемые частоты: 1066/1333/1600/1800 (OC)/2000 (OC)/ 2133 (OC)/ 2200 (OC) Максимальный объем: 48 Гбайт |
| Слоты расширения |
|
| Поддержка Multi-GPU | Поддержка NVIDIA SLI и ATI CrossFireX (до четырех видеокарт) |
| Поддержка SATA/eSATA |
|
| Поддержка IDE | отсутствует |
| Поддержка RAID | RAID 0/1/5/10 (разъёмы с 1 по 6) – Intel ICH10R RAID 0/1 (разъёмы E1 и E2) – Marvell 88SE9182 |
| Сеть | Gigabit Ethernet – Intel 82567V |
| Аудио | 7.1 канальный HD-аудиокодек Realtek ALC889 |
| Bluetooth | V.3.0 + HS |
| Wi-Fi | IEEE 802.11b/g/n |
| USB 2.0 | 6 портов USB 2.0 на задней панели - ICH10R 2 порта USB 2.0 на задней панели, совмещенных с eSATA - ICH10R 2 внутренних порта USB 2.0 - ICH10R 1 порт USB 2.0 для ROG Connect - ICH10R |
| USB 3.0 | 2 порта USB 3.0 на задней панели – NEC D720200F1 2 внутренних порта USB 3.0 – NEC D720200F1 |
| IEEE1394 | отсутствует |
| Питание материнской платы | ATX 24-pin, 2x-8-pin EATX12V, 1x 4-pin Molex |
| Разъемы задней панели |
|
| Внутренние разъемы |
|
| Фирменные технологии |
|
| Размеры, мм | 305 х 269 |
| Форм-фактор | Extended ATX (EATX) |
На тестирование ASUS Rampage III Black Edition попала в инженерном варианте. Из комплекта поставки есть только сама плата и звуковая карта – ASUS ThunderBolt. После сравнения инженерного образца с фотографиями retail платы были найдены совсем незначительные различия.
В конечном для покупателей продукте на задней панели между кнопкой сброса CMOS и совмещенным PS/2 разъемом будут располагаться два разъема для подключения Wi-Fi антенн. Разъемы SATA 6 Гбит/c получили серый цвет, а в инженерном варианте был использован красный. На месте звуковой микросхемы Realtek ALC889 появилась голограмма X-Fi 2 SupremeFX. Наклейка там или полностью другая микросхема по фотографиям понять трудно. Но, судя по наличию на сайте ASUS драйверов под звук для внешней звуковой карты и встроенного Realtek, можно более уверенно говорить, что это обычная наклейка.
Привычные красно-черные тона линейки ROG сменились на полностью черный. Только небольшие участки системы охлаждения выкрашены в бордовый цвет. Плата выполнена на черном же текстолите, а там где производитель выделяет различия элементов, черный цвет заменяется серым. Таким образом, например, показаны различия между разъемами для оперативной памяти.
Сокет LGA1366 остался без изменений: привычная черная крепежная рамка производства компании Lotes. Массовых проблем с выгоранием контактов, аналогичных тем, что были на платформе LGA1156, никогда не возникало.
Никаких отличий от версий Extreme и Formula в плане поддержки новых частот оперативной памяти Black Edition не получила. Только красно-черная расцветка сменилась на уже упоминавшуюся серо-черную. По умолчанию при использовании одного комплекта оперативной памяти планки следует устанавливать в черные слоты.
Использовать планки оперативной памяти можно объемом 1, 2, 3, 4 и 8 Гбайт. Максимальный объем оперативной памяти при заполнении всех слотов составит 48 Гбайт. Поддерживаются все базовые частоты работы оперативной памяти, а также предусмотрена возможность работы на частотах до 2200 МГц, но это уже при разгоне шины BCLK. Максимально рабочий делитель памяти на ASUS Rampage III Black Edition, как и на большинстве топовых плат на Intel X58, равен 2:12. По умолчанию шина BCLK процессоров Intel Core i7 составляет 133 МГц, то есть при использовании максимального делителя частота памяти будет равняться 1600 МГц. Добиться более высоких частот памяти можно при разгоне процессора путем повышений базовой частоты BCLK.

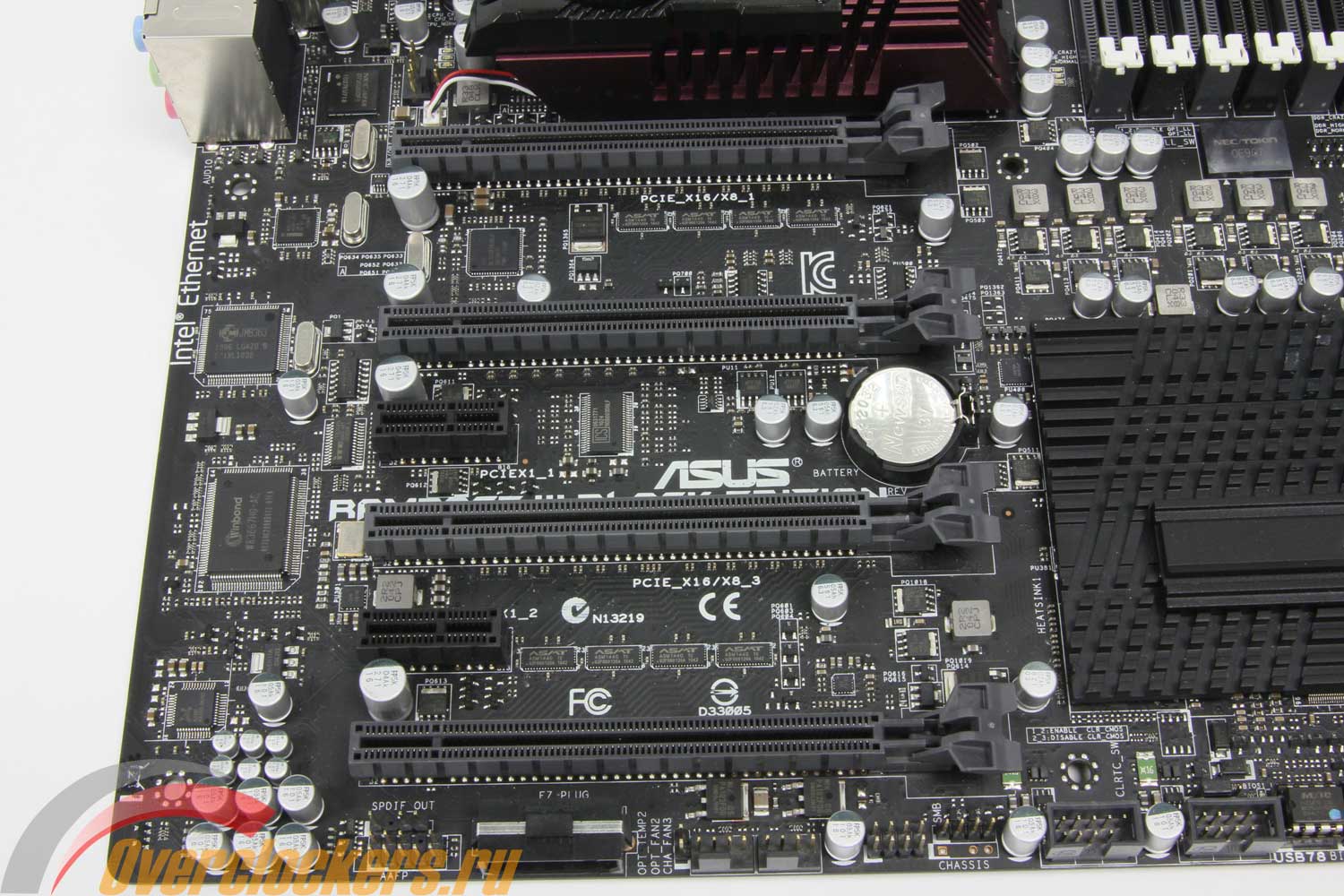

Все слоты расширения PCI Express версии 2.0 – 4 x PCI Express x16, 2 x PCI x1. Второй и четвертый слоты PCI Express x16 на самом деле получили всего восемь линий, поскольку половина контактов к данным слотам не подведена. Наличие внешней звуковой платы, устанавливаемой в слот PCI-E x1, доставит некоторые трудности владельцам multi-GPU конфигураций.
Для получения максимальной производительности видеокарты и звуковую карту рекомендуется устанавливать следующим образом:
При использовании четырех видеокарт с двухслотовыми системами охлаждения придется отказаться от использования внешней звуковой карты. А максимальной производительности графической подсистемы удастся добиться только при использовании специальной платы ASUS ROG Xpander. Последняя представляет собой плату-переходник с четырьмя полноценными слотами PCI-Express x16, поддержка обеспечивается двумя микросхемами nForce200.
То есть самым хардкорным геймерам с четырьмя NVIDIA GTX 580 в современные игры придется играть со встроенным звуком. Более логичным был бы вариант размещения слота PCIE_X1_1 максимально близко к чипсету, где сейчас расположен слот PCIE_X16/X8_1. А остальные разъемы разместить на один слот ниже текущего расположения. Но тогда пришлось бы пожертвовать вторым PCI-E x1.
На задней панели расположены:
В инженерном варианте модуль Wi-Fi отсутствует.
С набором SATA портов все достаточно стандартно. Шесть разъемов SATA 3 Гбит/с, реализованных набором чипсетной логики Intel ICH10R, два SATA 6 Гбит/с, обеспеченных микросхемой Marvell 88SE9182 два SATA 6 Гбит/с. Отмечу, что retail версия отличается цветом разъемов SATA III. Инженерный красный цвет заменен серым.
Естественно, что отдельное место на плате отведено для разгона и контроля системы. OC Zone - так назвали тайваньские инженеры небольшую площадь платы рядом с разъемами оперативной памяти.
Главным нововведением стало появление индикатора POST-кодов. На Rampage III Extreme и Formula встроенного индикатора оверклокерам особенно не хватало, поскольку, например, 4 х GPU массивы приходилось бенчить вслепую. Также в OC Zone расположены кнопки Power, Reset и GO LED, четыре переключателя режимов PCI-E x16, позволяющие отключить неиспользуемые слоты расширения. На плату вынесено десять точек замера напряжений: напряжение можно померить на восьми различных элементах, а две точки с обоих краев – это земля.
Отдельно стоит поговорить о перемычке режима LN2 Mode. Неэкстремальным оверклокерам данный режим никогда не пригодится, и его следует оставлять выключенным. А вот для любителей жидкого азота функция очень полезна. Главное её назначение – снижение температур ColdBug и ColdBoot. У лучших экземпляров топовых процессоров Intel Core i7 990 Extreme Edition или Core i7 980X на версиях плат Extreme и Formula не было ни ColdBoot, ни ColdBug только при работе оперативной памяти в одноканальном режиме.
Зависимость рабочих температур от числа каналов памяти объясняется тем, что в новых поколениях процессоров Intel контроллер памяти внесен под крышку теплораспределителя CPU. Снижение нагрузки на контроллер памяти при уменьшении числа каналов позволяет процессору работать при температуре кипения жидкого азота –минус 196 градусов по Цельсию.
На презентации платы тайваньские инженеры утверждали, что на версии Black Edition данная проблема решена. К ней я вернусь чуть позже в части, посвященной экстремальному разгону.
За разгон по частоте BCLK отвечает микросхема ICS 9LPR918JKLF. Её «понимает» утилита SetFSB, так что проблем с разгоном шины из-под Windows возникнуть не должно. Но и сама компания ASUS хорошо позаботилась об оверклокерах. С помощью технологии ROG Connect и программного обеспечения RC TweakIt можно разгонять процессор из-под Windows с другого компьютера или ноутбука. Также в инженерном варианте существует специальная плата ASUS ROG OC Panel, позволяющая менять напряжения и частоты процессора прямо «на лету». А вот получившая статус retail-продукта ASUS ROG OC Station, к сожалению, не поддерживается, разъем для её подключения отсутствует.
Уже привычно наличие пары микросхем BIOS. Переключаться с одной микросхемы на другую можно при помощи кнопки BIOS SWITCH. Наличие двух микросхем – полезная опция для оверклокеров. Не раз на Formula (а теперь и на Black Edition) случалось попадать в ситуацию, когда после применения настроек плата не может запуститься, а обнуление BIOS не помогает. Как раз при такой ситуации и можно воспользоваться вторым BIOS. Тем более что на Extreme/Formula есть возможность перепрошивки BIOS с одной микросхемы на другую. В инженерной версии BIOS на Black Edition такой опции нет, но очень надеюсь, что в релизной версии она появится.
Питание на плату осуществляется при помощи четырех разъемов. Основные – ATX 24-pin и два EPS-12V 8-pin для питания процессора:
Обеспечить усиление питания на видеокарты можно при помощи подключения дополнительного 4-pin разъема типа Molex. В стандартной конфигурации с одной видеокартой подключение данного разъема необязательно.

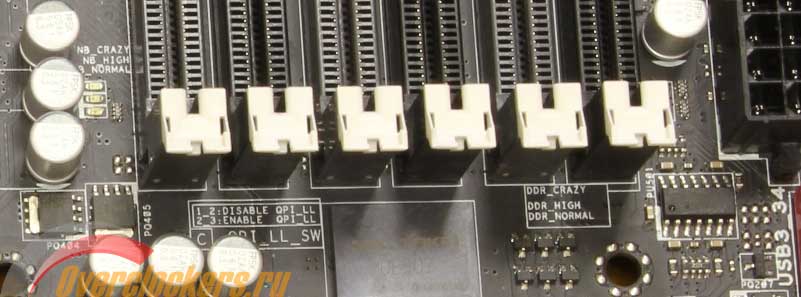

На плате расположены световые индикаторы напряжений процессора, оперативной памяти, северного и южного мостов. Все они могут принимать три значения: Normal, High, Crazy.
Рядом с 24-pin разъемом питания расположена перемычка с обозначением «C». Пояснение ей можно найти рядом со слотами оперативной памяти. QPI LL SW = QPI LoadLine Switch – представляет собой полный аналог функции CPU LoadLine Calibration, но только для контроллера памяти. По умолчанию перемычка стоит в выключенном положении, поскольку производители предпочитают занижать напряжение контроллера QPI с целью продления жизни процессору.
Изменения в подсистеме питания процессора в сравнении с версией Extreme незначительны. Число фаз питания осталось равным восьми. Разделений на виртуальные фазы питания ASUS не делает, считая, что их технология цифро-аналогового питания более эффективная и надежная.
В Black Edition применяются твердотельные конденсаторы FPCAP производства японской компании Fujitsu, а также один дополнительный пленочный конденсатор для фильтрации Vcore – NEC/TOKIN Proadlizer. Для напряжений Vcore используется контроллер с маркировкой CHL8318, который успешно перекочевал с Rampage III Extreme/Formula.
Говорить о нехватке фаз питания, судя по оверклокерским возможностям платы, не приходится. Восьми реальных фаз питания на сегодняшний день вполне достаточно для максимального разгона топовых процессоров. Ещё одним плюсом системы питания является и тот фактор, что её элементы способны сохранять свою работоспособность и при высоких отрицательных температурах.
Система охлаждения сильно видоизменилась по сравнению с предыдущими версиями Rampage III. Во-первых, красного цвета совсем по минимуму, да и то он стал больше бордовым. Во-вторых, инженеры ASUS отказались от единой конструкции системы охлаждения, позволив южному мосту охлаждаться радиатором независимо от северного.
Новая система охлаждения, благодаря особенностям конструкции, получилась более эффективной. В её основе лежит тепловая трубка, которая контактирует с медной площадкой для охлаждения чипсета и алюминиевой пластиной, проходящей вдоль всей цепи питания процессора. Радиатор по высоте стал выше, да и площадь из-за большего числа ребер увеличилась, причины роста эффективности СО налицо.
Радиатор, охлаждающий южный мост, совсем мало видоизменился. Расти вверх ему мешают видеокарты, но число ребер, тем не менее, увеличилось, а, следовательно, и площадь отвода тепла.
С обратной стороны платы система охлаждения мосфетов дополнительно прижимается пластиной с теплопрокладкой. Крепление всей системы реализуется подпружиненными винтами, что обеспечивает её максимальный прижим.
BIOS материнской платы ASUS Rampage III Black Edition основан на микрокоде American Megatrends Inc. (AMI). Отличия от моделей Extreme и Formula не только функциональные, но и визуальные. Да, пожалуй, удивить пользователей у ASUS точно получится. Привычные серо-синие цвета заменили на черно-белые. Поскольку плата, в первую очередь, предназначена энтузиастам, то максимальное внимание уделено оверклокерским функциям. Демонстрацию возможностей BIOS можно увидеть на видео:
Помимо функций, которые присутствуют в Extreme и Formula версиях, в Black Edition появились опции, которых ранее на платах ASUS встречать не приходилось. В своём большинстве все новые параметры направлены на ослабление параметров работы контроллера памяти с целью повышения максимального разгона шины BCLK. Начнем с раздела QPI/PCIE tuning:
CPU QPI Strenght и ALT QPI Strenght - схожие по возможным параметрам функции. Для ASUS это первый опыт внедрения более тонкой настройки мощности сигналов контроллера QPI. C подобной функцией ранее уже можно было встретиться на платах EVGA X58 Classified, только там она называлась QPI Compensation. ASUS предлагает на выбор значения Typical Sweet Spot, Normal, Weaker:
Каких-то значимых отличий между режимами в процессе разгона BCLK я не заметил. Возможно, что данные значения добавляют стабильности на высоких частотах при экстремальном разгоне.
CPU OverCurrentProtection – функция, позволяющая установить процентное значение предела по току для напряжения на процессоре. Данный параметр, видимо, перекочевал с платформы LGA1155, ведь впервые он появился с поколением процессоров SandyBridge.
BCLK Enhance – еще одна опция для увеличения разгонного потенциала базовой частоты процессора. Помимо уже встречаемых ранее вариантов, появились и численные значения с диапазоном от -8 до +5. Изменение данного параметра, в моем случае, никак не повлияло на увеличение частоты шины BCLK.
Для тестирования платы на предмет изучения максимальной базовой частоты процессора были использованы следующие комплектующие:
Обладателей процессоров с разблокированным множителем не так много, поэтому разгон по базовой частоте BCLK для чипсета Intel X58 остается ещё актуальным. У первой волны материнских плат были большие проблемы с разгоном по шине, чаще всего FSB Wall находился на 222-227 МГц. Только EVGA Classified легко преодолевали порог в 230 МГц. Выход процессоров Intel Gulftown и второго эшелона плат на X58 частично решил проблему с разгоном шины. Так, материнские платы ASUS Rampage III Extreme и Formula смогли вплотную подойти к рубежу в 250 МГц.
В BIOS Black Edition инженеры уделили большое внимание разгону базовой частоты шины. Появился ряд опций, которые, по мнению разработчиков, должны максимально увеличить разгон BCLK.
На самом деле, чтобы добиться высокой частоты шины, достаточно знать четыре вещи:
Для процессора Intel Core i7 Extreme Edition 990 минимальным множителем, с которым плата стартует, стал 16. А множитель Uncore – 14. Данные значения были найдены методом подбора. Для шины PCI Express стабильно рабочей частотой оказались 117 МГц. Плата стартует и при 119 МГц, но стабильность начинает «хромать», и на 120 МГц «отваливается» хард. Возможно, что использование SSD-диска может дать ещё пару стабильных мегагерц.
Пропускную способность шины QPI следует ограничивать значением Slow Mode. В таком положении процессор в 3D приложениях работает очень медленно, и использовать такой параметр для 3D тестов не получится. Но вот для 2D бенчмарков, где нужна высокая шина, толк от использования Slow Mode будет.
Значение Slow Mode позволяет существенно продвинуться по шине. Если выставить минимально возможный множитель 36, то пропускная способность при шине в 235 МГц будет в районе 8300-8400 МТ/s, что является пределом для процессоров архитектуры Nehalem. Переключение в режим Slow Mode позволяет снизить множитель до 32, тем самым отодвинув зависимость шины BCLK от пропускной способности QPI.
Для демонстрации возможностей платы было записано видео, где показаны настройки BIOS для загрузки Windows с шиной BCLK 250 МГц.

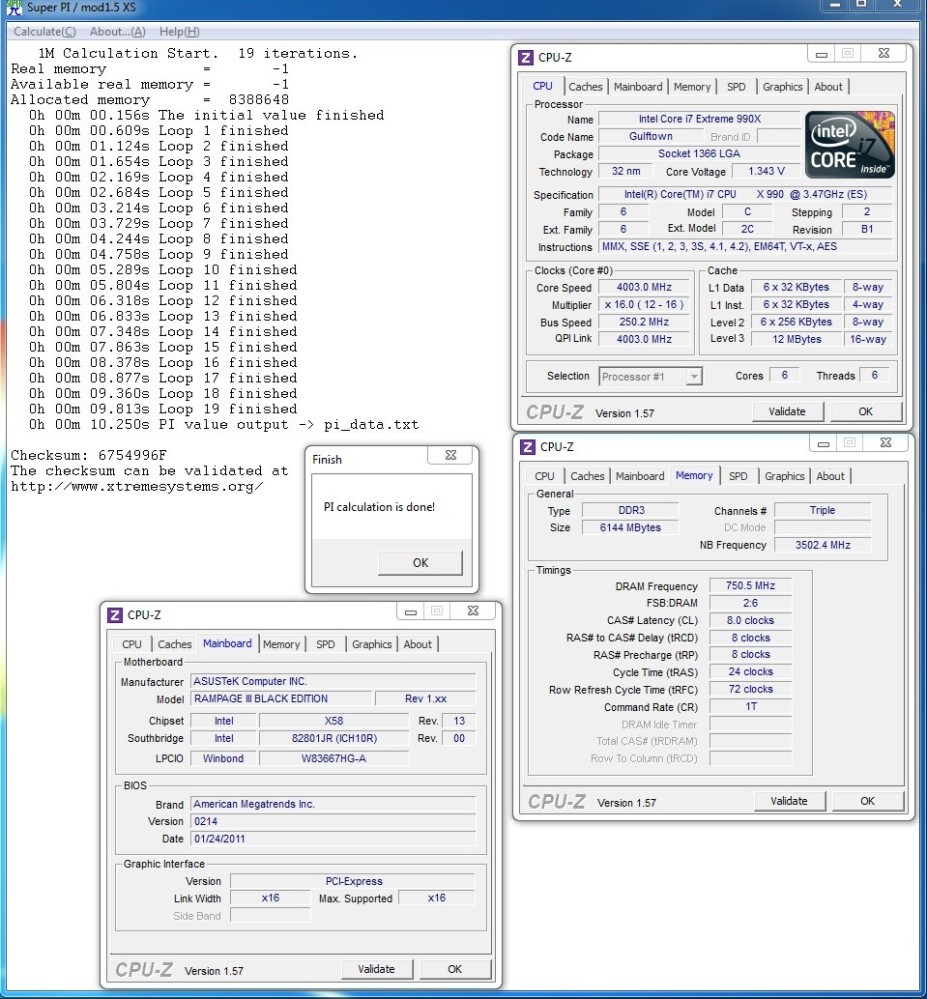

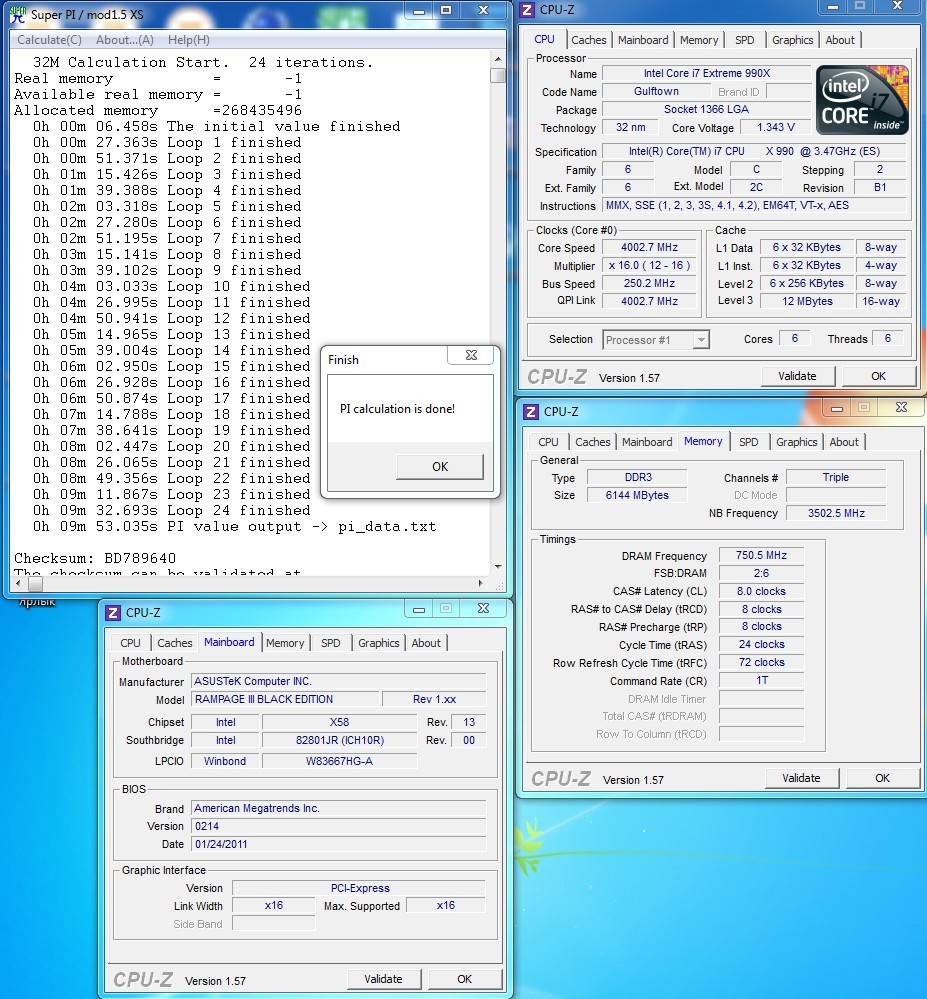

На частоте 250 МГц были пройдены тесты Super Pi 1M и 32M:
Максимальная валидация CPU-Z составила 255 МГц шины BCLK:
Использование экстремального охлаждения, вполне вероятно, ещё немного позволит отодвинуть данный порог.
Для тестирования платы на разгон процессора с использованием жидкого азота были использованы следующие комплектующие:
За время тестирования ASUS Rampage III Black Edition было потрачено более 100 литров жидкого азота. Под минусами побывали три процессора, и чтобы не создавать путаницы, о каждом расскажу отдельно.
Первым под азот попал Intel Xeon W3690. Это серверный аналог десктопного Core i7 Extreme Edition 990. В первую очередь, было решено проверить слова тайваньских инженеров ASUS о работе процессора без coldbug-а в трехканальном режиме. Напомню, что на Rampage III Extreme данный экземпляр работал при полном стакане только в одноканальном режиме. В случае с Black Edition ситуация улучшилась, но не настолько, как обещали работники ASUS. С тремя планками оперативной памяти coldbug появился после преодоления рубежа в -165 градусов по Цельсию. После снятия одной планки рабочая температура процессора сразу сдвинулась в нужную сторону, и он смог работать при -196 градусах по Цельсию.
Максимальная валидация CPU-Z составила 6863 МГц:

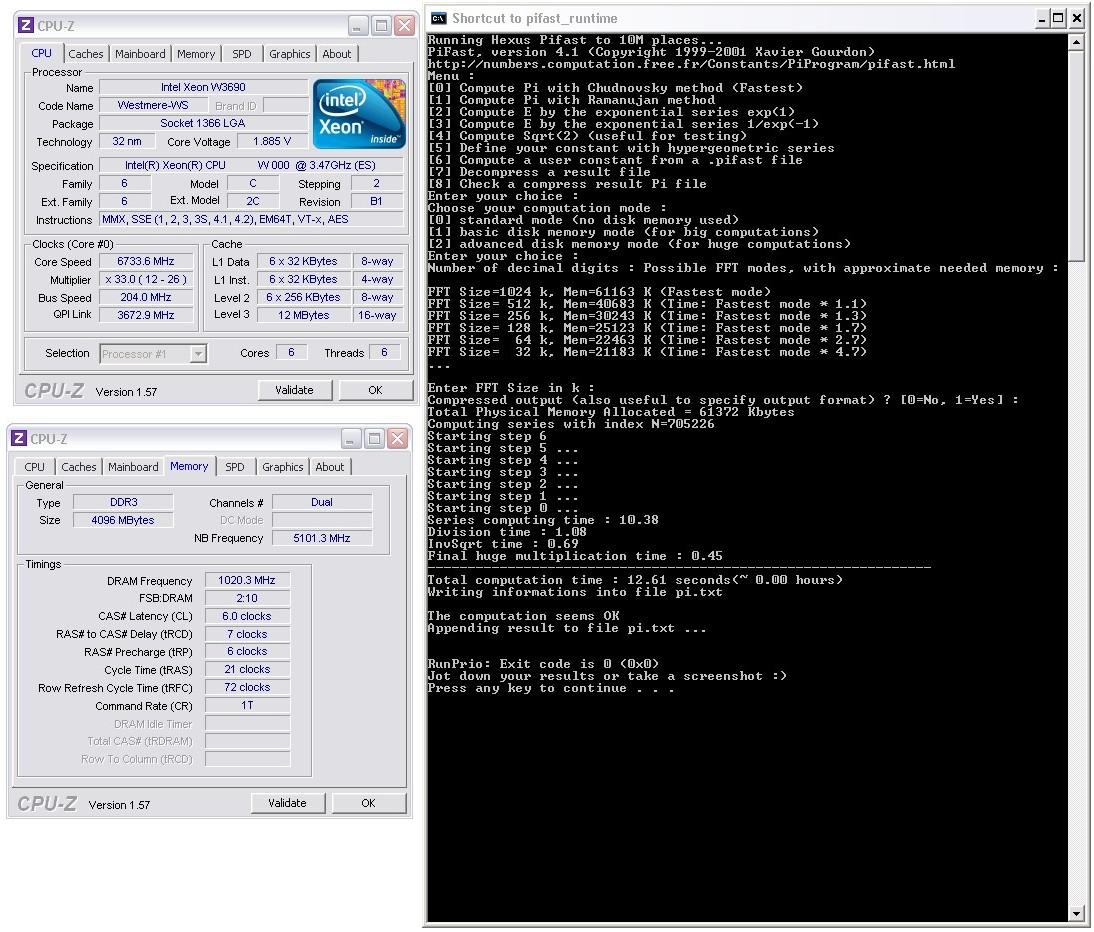

На частоте 6733 МГц удалось посчитать PiFast за 12,61 секунды:

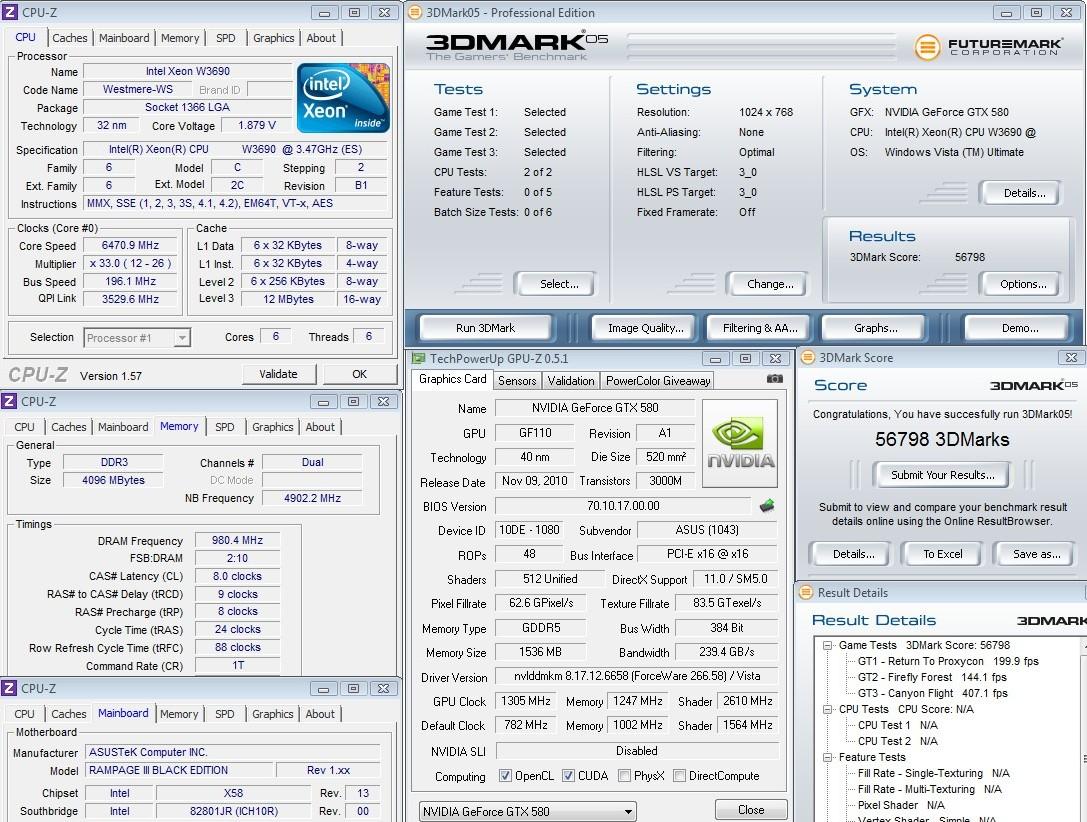

3Dmark05 с отключенным Hyper-Threading процессор смог пройти на частоте 6470 МГц. Видеокарта при этом также охлаждалась жидким азотом. Температура работы графического ядра была -120 градусов по Цельсию. А пройти целиком тест удалось на частотах 1300 МГц по ядру и 1250 МГц по памяти. Итоговый результат составил 56 798 marks.
А вот в 3DMark Vantage, где нужно использовать ещё и виртуальные ядра, рабочая частота сильно опустилась. Vantage удалось пройти только на 5857 МГц, а итоговый результат составил – 41 643 marks.
Следом за Xeon в процессорный разъем Black Edition был установлен Core i7 Extreme 990X. Ситуация с coldbug повторилась в точности, как и в первый раз. Но результаты оказались несколько хуже.
Максимальная валидация CPU-Z составила 6733 МГц:

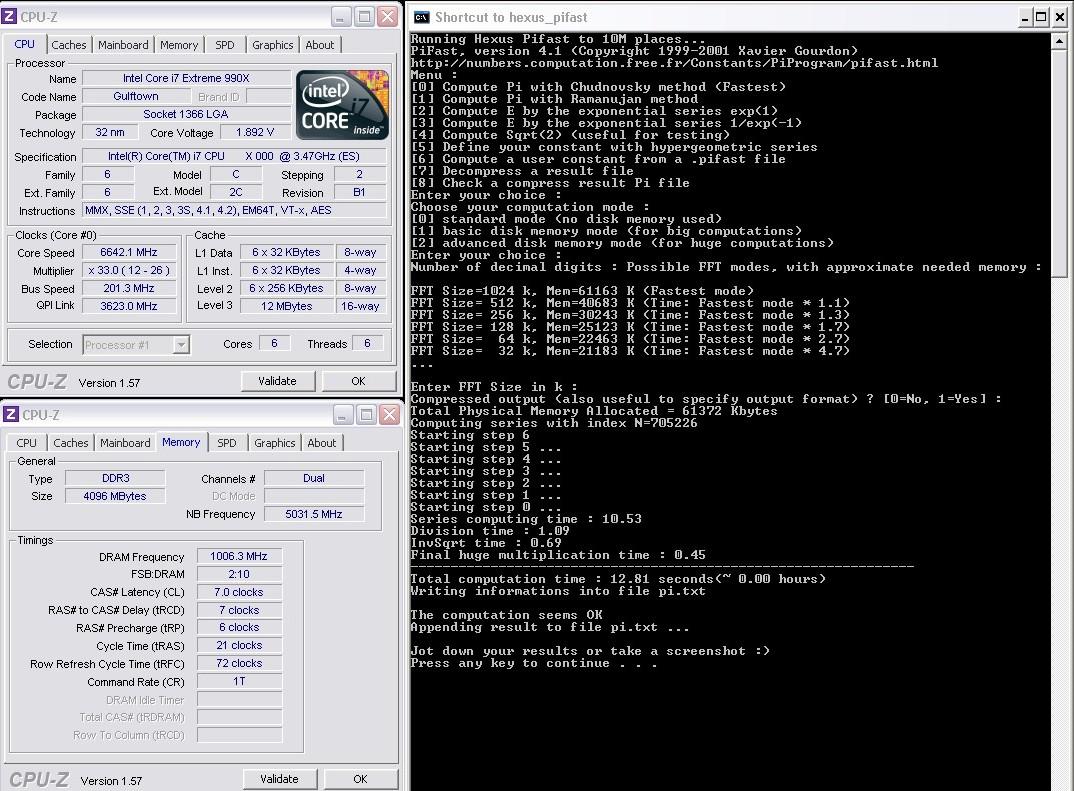

А PiFast удалось посчитать за 12,81 секунды на частоте 6642 МГц:
Третий процессор, Intel Xeon X5687, принципиально отличается от первых двух. Во-первых, у него только четыре ядра, а не шесть. И, во-вторых, его множитель заблокирован, при включенном Turbo Boost максимальным множителем умножения будет 28.
Начну с поиска температуры coldbug. О трехканальном режиме я даже и не думал, поэтому решил начать проверку сразу в двухканальном. Итогом стало зависание на -125°C. После вынимания одной планки температура coldbug сдвинулась до -165°C. На этом пришлось остановиться, поскольку еще без одной планки уже не поработаешь.
Максимальная валидация CPU-Z составила 6451 МГц. Но потенциал у процессора ещё есть, и в будущем я надеюсь на преодоление рубежа в 6,5 ГГц.
Поскольку процессор интересен в рейтинге hwbot.org для тестов wPrime, то именно они и были первоочередной задачей.

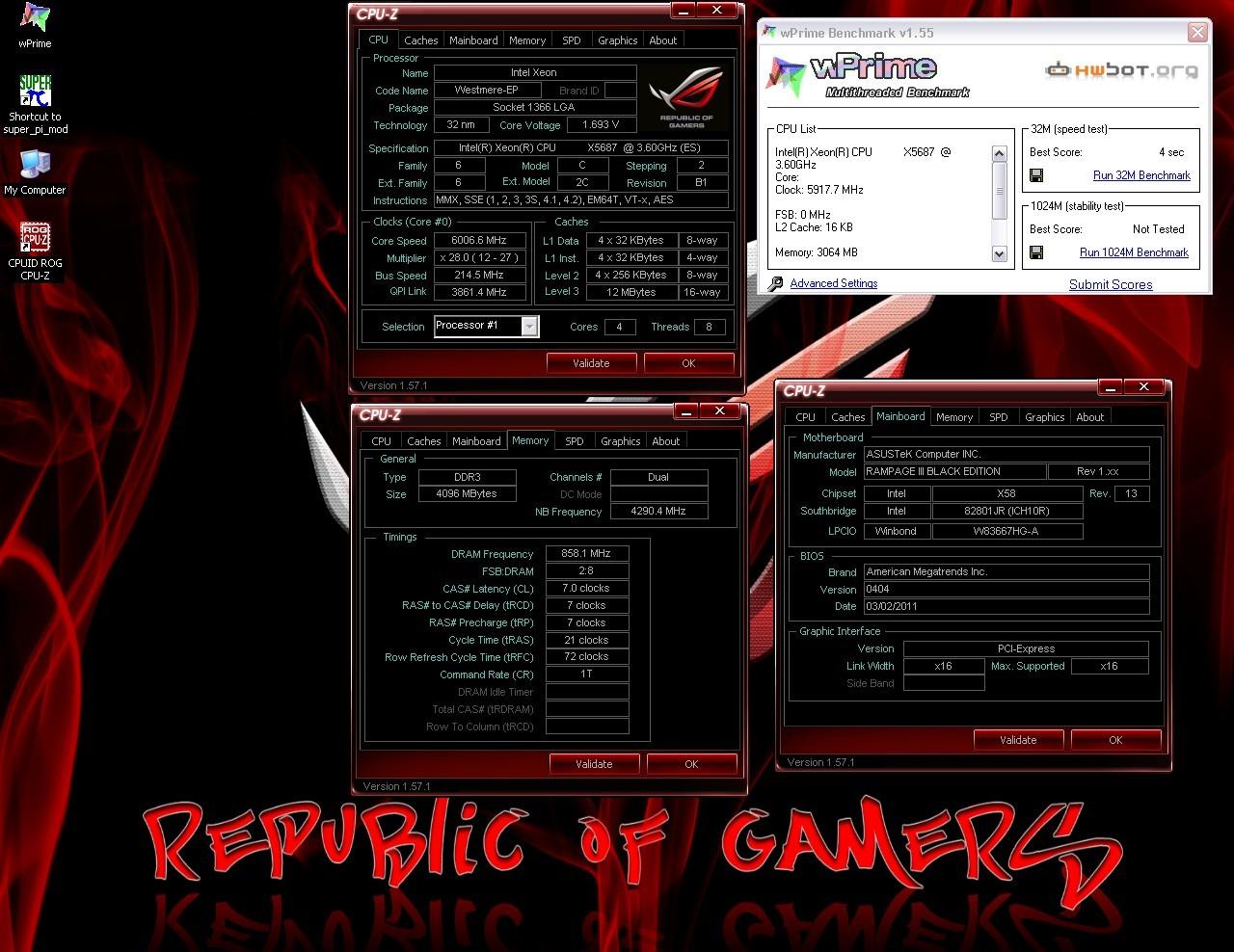

wPrime 32M удалось посчитать на 6 ГГц, а результат оказался равным 4 секундам:

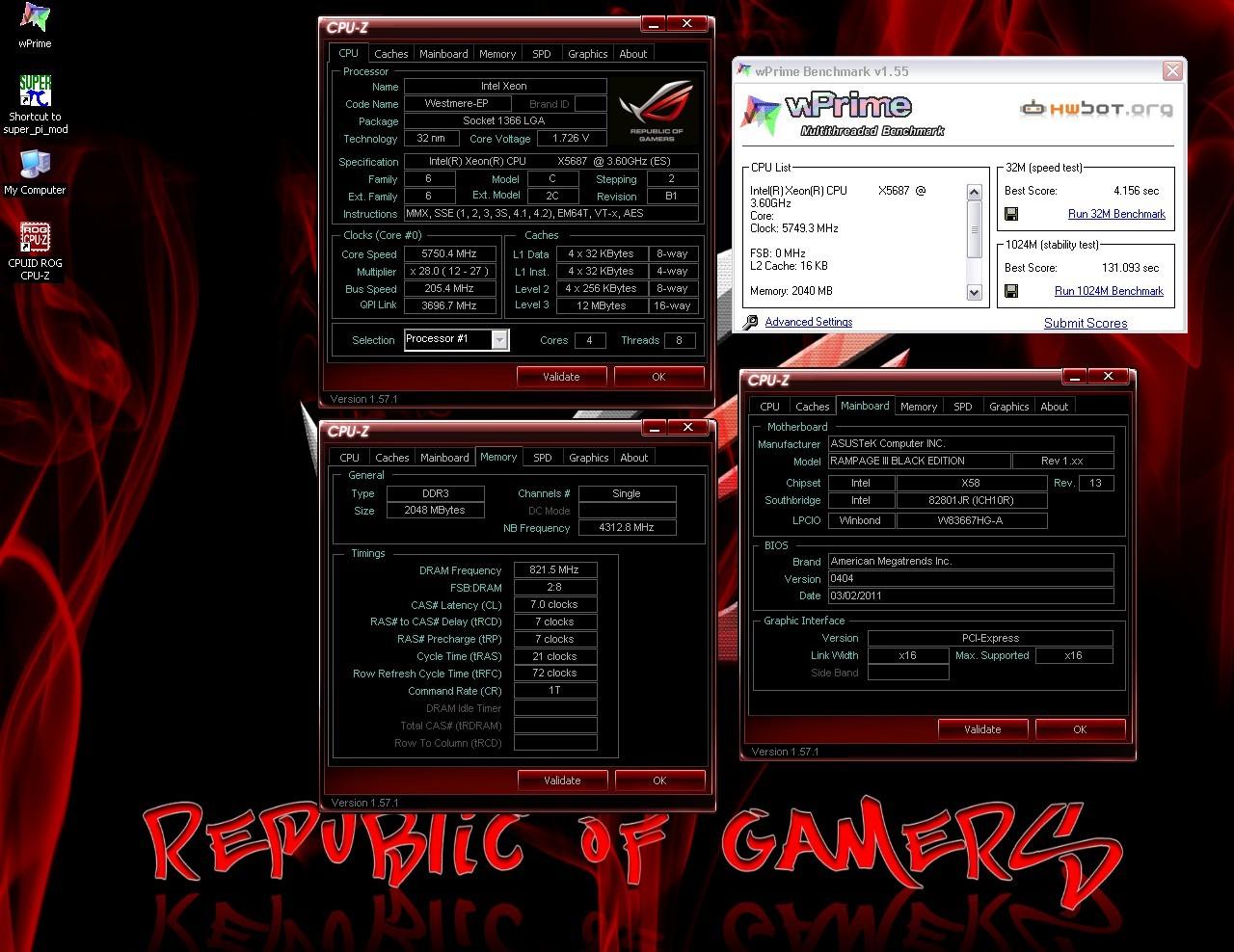

А вот для wPrime 1024M частоту пришлось понизить на целых 250 МГц. Итог – 131,093 секунды на 5750 МГц:
Преимущества и недостатки ASUS Rampage III Black Edition:
[+] Отличный разгон. Пожалуй, на сегодняшний день это лучшая плата ASUS, созданная для оверклокеров.
[+] Не требует доработок и модификаций. Все мелочи и нюансы уже продуманы инженерами ASUS.
[+] Отличная система охлаждения и отсутствие чипов nforce200. Доработка конструкции СО и отказ от номинальной поддержки полноценных четырех линий PCI-E x16 позволили сильно снизить температурные показатели платы.
[+] Наличие индикатора POST-кодов. Его появление облегчит жизнь многим оверклокерам.
[-] Из-за внешней звуковой платы в комплекте цена на материнскую плату составит 500 долларов США.
Если не обращать внимания на цену, то ASUS Rampage III Black Edition по праву можно назвать лучшей платой для оверклокинга на чипсете Intel X58. Огорчает лишь тот факт, что это было сделано спустя два года после анонса EVGA Classified, в которой большинство «новоявленных» функций было реализовано уже тогда. Но, тем не менее, высокая производительность, набор фирменных возможностей и технологий, качественная система питания делают ASUS Rampage III Black Edition более привлекательной.
