Не ошибусь, если скажу, что подавляющее большинство энтузиастов использует в своих ПК воздушные системы охлаждения. Владельцев СЖО намного меньше, а пользователей экстремальных установок на всю территорию СНГ едва ли наберется пять десятков.
Почему так? Причин несколько. Одна из них (вернее, самая главная) заключена в стоимости охладителей. Чем производительнее система, тем большую сумму за неё просят. Сложность и доступность высокоуровневых компонентов отходят на второй план. А ведь так хочется дополнительных мегагерц… И что в такой ситуации делать? Либо довольствоваться тем, что есть, либо накопив денег, обзавестись СО уровнем выше. Любой здравомыслящий пользователь, на практике изучивший эффективность воздушных кулеров, вряд ли перейдет к экстриму, миновав системы жидкостного охлаждения. Именно последние установки будут представлять для него наибольший интерес. И только теперь начинается самое «веселое» – выбор компонентов.
В состав контура СЖО, как правило, входят помпа, водоблок, радиатор, расширительный бачок, какое-то количество фитингов и шланг. Симбиоз этих составляющих не всегда идеален и занимает много места в пользовательском ПК, к тому же качественные детали стоят хороших денег. Отдать от трех до пяти сотен долларов США за «воду» и не увидеть желаемого эффекта легко, а вот оправдать такую покупку трудно. Те, кто желают приобщиться к обществу «водянщиков», не инвестируя в СВО немалые средства, могут заинтересоваться готовыми жидкостными системами – собранными и не требующими обслуживания. Об одном таком изделии и пойдет дальше речь. Встречайте - CoolIT ECO A.L.C.
Производитель поместил свое устройство в картонный короб средних размеров, на котором огромным шрифтом пропечатал название модели.
Информации на упаковке действительно много. На двух сторонах красуются схематические изображения компонентов СВО, а ещё на одной находятся их спецификации. Всё по делу, ничего лишнего.
Внутри коробки положен специально сформованный пенопласт, удерживающий подопытное устройство:
Поверх него обнаруживается инструкция и комплект крепежа. Монтажные рамки для процессоров AMD лежат отдельно от бэкплейтов Intel.
А вот и сама система:
У компании CoolIT Systems есть опыт разработки компактных систем жидкостного охлаждения и новинка под названием ECO A.L.C. является очередной вариацией на тему недорогих и малых устройств. Двумя годами ранее канадский вендор представил подобный охладитель, разместив на нём небольшой ЖК-дисплей. К сожалению, это было единственное оригинальное преимущество Domino перед соперниками в лице добротных воздушных кулеров, которые с легкостью обходили «водянку» по производительности. Проделана ли работа над ошибками в ECO A.L.C. выяснится дальше, а пока знакомство продолжается.
Концепция «всё в одном» представляет собой эдакий малогабаритный вариант традиционной жидкостной системы, не требующей вмешательства человека в её конструкцию. Всё, что необходимо от владельца - это корректно установить охладитель в корпус.
Детище CoolIT состоит из радиатора, совмещенной с водоблоком помпы, вентилятора и двух шлангов, соединяющих теплосъемник с теплорассеивателем.
На удивление производитель не стал вдаваться в подробности и ограничился базовой информацией о компонентах. К примеру, о водоблоке мне практически ничего не известно. Судя по всему, теплосъемник с названием FHE (Fluid Heat Exchanger) обладает микроканальной структурой, а сам он выполнен из меди. Толщина основания неизвестна. Вероятно, это тайна инженеров-разработчиков. С одной стороны, покупателя не перегружают цифрами с аббревиатурами, а с другой стороны - опытному оверклокеру они точно были бы полезны.
С помпой немного проще. В её основе находится долговечный керамический подшипник со сроком службы не менее 50 тысяч часов. Производительность агрегата под вопросом, поскольку объем прокачиваемой жидкости не указан. Для функционирования устройство требует подключения к любому «вентиляторному» разъему на материнской плате. В случае отсутствия свободного коннектора помпу можно подключить напрямую к блоку питания, воспользовавшись переходником. Напомню, что контур уже заправлен, а в качестве циркулирующего вещества (куланта) выступает антикоррозийный хладагент с присадками.
Резиновые шланги одеты в жесткие пластиковые трубки, которые изнутри чем-то армированы. Пытаться перегнуть их - только зря тратить время.
Основание водоблока ровное, следы фрезы не видны и тактильно неощутимы. Полировка отсутствует. Как правило, термоинтерфейс уже нанесен на основу, но в моём случае его не было. Нет, это не халатность работников CoolIT, как некоторые из читателей могли подумать. Просто до того, как система прибыла ко мне на обзор, она уже успела побывать как минимум в редакции одного IT-журнала и поучаствовать в отдельном тестировании.
В список совместимых платформ входят материнские платы с разъемами LGA 775/1156/1366, Socket AM2(+)/AM3. По умолчанию на корпус охладителя закреплена пластина для монтажа на процессоры Intel:
Такое крепление удобно адаптировать под один из трёх сокетов. Для этого необходимо приподнять винт и сместить его до требуемой белой отметки. Поскольку монтажных отверстий четыре, то эту процедуру необходимо проделать четыре раза.
На снимке ниже изображен комплект бэкплейтов для процессоров Intel и крепёж AMD.
Рамы жесткости не внушают доверия, так как они изготовлены из пластика. Наилучшую жесткость конструкции сможет обеспечить только стальной бэкплейт, но производитель по непонятным причинам решил на нём сэкономить.
Теперь радиатор.
Первое, на что я обратил внимание, когда взял его в руки - это малый вес. Разумеется, точная масса, как всегда, засекречена. Радиатор полностью изготовлен из алюминия и выкрашен в черный матовый цвет. Размеры у теплорассеивателя очень даже скромные и составляют 150 х 120 х 25 мм. Некоторые рёбра слегка погнуты, что не добавляет привлекательности изделию. Скорее всего, это заводской дефект, а не результат небрежного обращения или плохой транспортировки. Общее качество изготовления на твердую троечку – до уровня продукции от Hardware Labs он явно не дотягивает.
Неподалеку от одной из трубок находится заглушенное входное отверстие. Именно через него на заводе и заправляют систему. Нарушать герметичность СВО я не стал, чего так же не советую особо любопытным пользователям.
Несколько слов о штатной «вертушке»:
На радиатор изначально прикручен 120 мм вентилятор с логотипом компании. Максимальная скорость вращения крыльчатки по паспорту не превышает 1800 об/мин, при этом вендор уверяет покупателей, что такой режим работы достаточно тих. Откровенно говоря, верится слабо. Вентилятор ориентирован таким образом, что не продувает, а вытягивает воздух через ребра радиатора, хотя для лучшей производительности логичнее было бы сделать наоборот. Информации о поставщике вентилятора нет, и это почему-то не удивляет.
Чтобы разместить ECO A.L.C. в корпусе компьютера стоит потратить немного времени и проявить ловкость. Располагать СВО на рабочем столе попросту неудобно – недостаточная длина и чрезмерная жесткость шлангов так и норовят затащить радиатор на материнскую плату. Произвести монтаж можно двумя способами: сначала закрепить водоблок на материнской плате, а уж потом зафиксировать радиатор, либо сделать наоборот. Лично меня устроил второй способ.

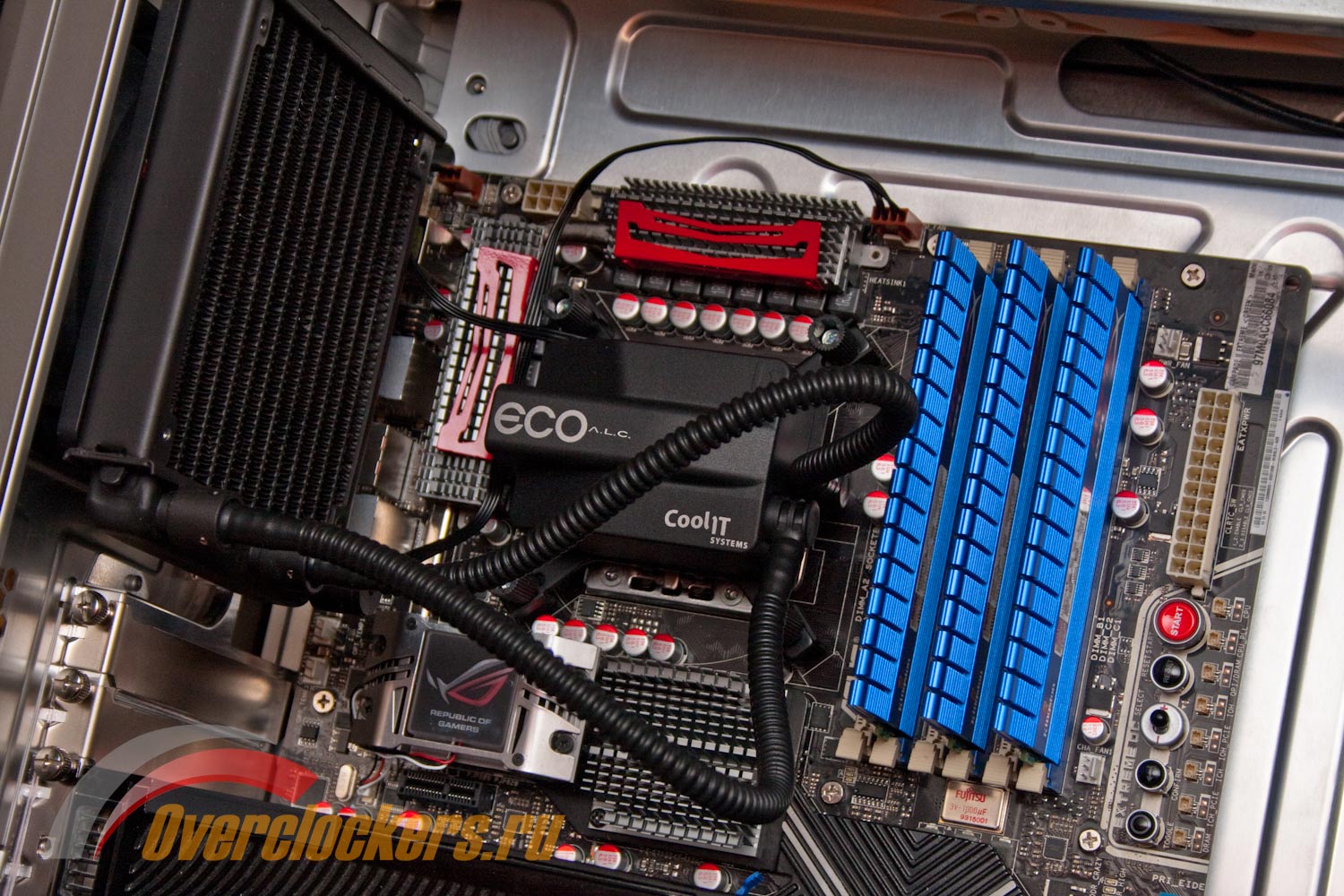

В идеале для установки этой жидкостной системы нужно два человека, но если подойти к вопросу максимально осторожно, то справится и один. Радиатор прикручивается к задней стенке корпуса со стороны вентилятора, при этом желательно под помпу что-то подложить. В противном случае крепежные винты водоблока могут повредить компоненты платы, а его основа поцарапается. При должном подходе процедура монтажа займет около 10 минут по времени.
В состав тестового стенда были включены следующие комплектующие:
Изначально центральный процессор планировалось разогнать до частоты 4 ГГц, поставив на него напряжение 1,4 Вольт. К моему удивлению, первый же запуск теста заставил поменять свои планы. Температура форсированного процессора уже через 20 секунд подскочила до 99 градусов, после чего компьютер моментально ушел в перезагрузку. Не исправила ситуацию многочисленная переустановка водоблока и его легкое притирание к крышке CPU. Мне ничего не оставалось делать, кроме как пересмотреть системные настройки и уменьшить питающее напряжение на ядрах.
Именно поэтому базовая частота материнской платы составила 161 МГц, а напряжение равно 1,325 В. Дополнительно задействовалась опция Load Line Calibration и отключалась технология Intel Turbo Boost. В таких условиях множитель процессора не «прыгал», а был жестко зафиксирован на требуемом для испытаний значении. Оперативная память работала в трехканальном режиме с частотой 1614 МГц при задержках 9-9-9-24 (2T).
Все тесты проводились в среде операционной системы Windows XP SP3 с установленными драйверами чипсета и видеокарты. Прогрев CPU осуществлялся с помощью утилиты LinX 0.6.4., а для регистрации показаний использовалась программа RealTemp версии 3.60. Осталось только добавить, что температура в помещении находилась на уровне 22 градусов по Цельсию. Остальные параметры некритичны.
После включения ПК и загрузки Windows система оставалась в покое на 15 минут. По истечении этого промежутка времени показания записывались. Так определялась температура в простое.
Вдобавок пришлось скорректировать список «воздушных» конкурентов. По причине недостаточной производительности ECO A.L.C. в обзоре отсутствуют результаты Prolimatech Armageddon и Thermalright Ultra-120 eXtreme 1366RT. Компанию СВО составили такие решения как Prolimatech Megahalems и Deep Cool Ice Blade Pro – две более-менее популярные системы охлаждения башенной конструкции.
Для большей наглядности я поместил технические характеристики устройств в общую таблицу:
| Параметры | CoolIT ECO A.L.C. | Prolimatech Megahalems | DeepCool Ice Blade Pro |
| Размеры радиатора, мм | 150 x 120 x 25 | 130 x 158,7 x 74 | 125,5 x 104 x 157 |
| Масса радиатора, г | - | 790 | - |
| Материал радиатора | Алюминий | Алюминий | Алюминий |
| Тепловые трубки, шт. | Отсутствуют | 6 | 4 (прямой контакт с теплораспределительной крышкой процессора) |
| Типоразмер вентилятора, мм | 120 | 120 | 120 |
| Количество поддерживаемых вентиляторов, шт |
2 | 2 | 2 |
| Вентилятор в комплекте | да | нет | да |
| Совместимость с платформами (в базовой комплектации) |
Intel LGA 775/1156/1366 AMD AM2(+)/AM3; |
Intel LGA 775/1366; | Intel LGA 775/1156/1366 |
| Цена, $ | 90 | 75 | 45 |
Поскольку жидкостный радиатор поддерживает установку двух 120 мм вентиляторов, было решено воспользоваться такой опцией. Для этого идеально подошли две одинаковые модели высокооборотистых кулеров Thermalright Stealth Silent FDB 1600. Число оборотов лопастей крыльчатки равнялось 1600 об/мин и 1000 об/мин. Разумеется, испытывался и штатный вентилятор. В первом положении он продувал радиатор (назову этот режим реверс), во втором он протягивал воздух через его ребра. Скорость штатного вентилятора всегда была максимальной.
Prolimatech Megahalems и DeepCool тестировались только с одним вентилятором на двух скоростях вращения крыльчатки: 1600 об/мин и 1000 об/мин. Точное количество оборотов выставлялось с помощью реобаса вручную.
Результаты тестов следующие:
Температура самого горячего ядра CPU, °CА теперь несколько комментариев к полученным результатам, которые, откровенно говоря, заставляют задуматься.
Производительности жидкостной системы охлаждения в принципе хватает для того, чтобы справиться с разогнанным процессором, но стоит только переборщить с напряжением, и она уже ни на что не способна. Откуда на упаковке взялось слово Extreme, мне вообще не понятно. Ничего общего с экстримом эта система не получила, и эта надпись не что иное, как громкое маркетинговое заявление. Два разнокалиберных воздушных кулера справляются с задачей на порядок лучше и демонстрируют некоторый запас прочности, чего не скажешь о показателях ECO A.L.C. Отчасти ситуацию спасает установка дополнительного вентилятора на радиатор, но отыгранные градусы не перекрывают достоинств решений от Prolimatech и DeepCool.
Нельзя не отметить шум штатного вентилятора. На максимальных оборотах он достаточно назойлив и может приносить акустический дискомфорт, но если не перешагивать порог в 1000 об/мин, можно получить едва слышимую систему. Работа помпы абсолютно незаметна – иногда складывается впечатление, что она просто «стоит». Вибрация отсутствует и это огромный плюс.
Компания CoolIT в очередной раз предприняла попытку подарить пользователям недорогую и в то же время компактную жидкостную систему, которая бы не уступала лучшим представителям воздушных кулеров. У неё получился вполне достойный продукт, но, как показывает практика, традиционные охладители ещё рано списывать со счетов. Устройство трудно рекомендовать оверклокерам по причине его недостаточной производительности, да и сами они практически никогда не обращают внимания на подобные изделия, даже если на них чуть ли не метровыми буквами написано слово EXTREME.
Изучив поведение ECO A.L.C., я с уверенностью могу указать на её слабые и сильные стороны.
Преимущества:
Недостатки:
Новинка может быть интересна энтузиастам, «уставшим» от обычных кулеров и желающим заполучить в своё распоряжение доступную альтернативу из мира СВО. Данная система хорошо впишется в ПК моддеров, так что и эта категория пользователей является потенциальными покупателями. Другими словами, если целью не ставится побитие рекордов, и вы готовы закрыть глаза на пару-тройку некритичных недостатков - можете смело её покупать. Будьте уверены – она прослужит своему хозяину не один год.
Благодарности:
Выражем благодарность компании 1-Инком за предоставленную на тестирование компактную систему жидкостного охлаждения CoolIT ECO A.L.C. и два вентилятора Thermalright Stealth Silent FDB 1600.
