Постоянные посетители сайта Overclockers.ru возможно помнят, что продукт с таким названием (Zotac H55-ITX WiFi) уже побывал в лаборатории несколько месяцев назад. Здесь нет никакой ошибки, новая материнская плата называется точно так же, как и предшественница. Некоторые производители обозначают такие продукты через указание ревизии (например, rev 2.0), В данном случае это было бы очень справедливо, так как конструктивно обе платы H55-ITX WiFi схожи. Однако менеджеры Zotac думают по-другому, и отличить модели можно только по «внутреннему» обозначению производителя: старая плата называется ITX55-A-E, а новая ITX55-C-E.
В связи с этим может произойти неприятная путаница: например, заказав плату в интернет-магазине, можно получить совсем не то, что ожидаешь. Ведь даже фотографии не являются гарантией – работники магазина также могут ошибочно скопировать с официального сайта изображения не того изделия. Соответственно, я рекомендую заинтересованным в покупке читателям проявлять утроенную бдительность.
С момента обзора предыдущей ревизии этой платы прошло немало времени. Мой коллега, КАА, отметился интересным материалом по материнке Gigabyte, которая смогла обеспечить работу четырехъядерного процессора на частоте 4000 МГц. Если я в свое время похвалил Zotac H55-ITX только за хороший функционал, «вопреки» суперкомпактным размерам, то теперь такие критерии уже неприемлемы. Gigabyte установила новую планку, показав, что и ITX-платы могут почти не отличаться от полноразмерных решений в плане разгона.
Старый вариант Zotac H55-ITX WiFi этим похвастаться не мог. Во-первых, BIOS Setup не предоставляет достаточного количества настроек (даже основных, не говоря уж о «тонких») для успешного разгона системы, во-вторых, напряжение питания CPU под нагрузкой металось, как грешник на адской сковородке. Серьезно, амплитуда в полвольта (0,94 – в простое, 1,4 – под нагрузкой) не встречалась мне больше никогда и нигде.
Естественно, ни о каком серьезном разгоне в таких условиях речи не шло: грань стабильности удалось нащупать только на отметке 3600 МГц, все попытки пробиться дальше натыкались на произвольную перезагрузку системы в самый неподходящий момент.
В общем, ребята из Zotac, рассуждали приблизительно так: «Мы сделали прикольную маленькую плату, которую можно использовать для создания разных «нестандартных» систем, а разгон прикрутили так, «для галочки», он ведь вообще необязателен». Парни из Gigabyte им возразили: «плевать на размеры, что мешает упаковать в малый объем все необходимые настройки, пусть оверклокеры гоняют, сколько влезет». Несложно понять, какой подход больше нравится автору.
Oк, сделаю скидку на разницу подхода. Но доработать возможности разгона на Zotac H55-ITX совсем несложно. Быть может, новая ревизия платы предложит оверклокерам больше? Надо проверить!
Материал построен по классическому образцу, но некоторые разделы немного сокращены из-за того, что многие детали подробно были рассмотрены в предыдущем обзоре. Повторяться незачем, на этот случай в тексте будут даны дополнительные ссылки на предыдущий материал.
Коробка, в которой поставляется материнская плата, выдержана в традиционных цветах Zotac. Но в данном случае важно другое, от упаковки платы-предшественницы ее отличает только наличие наклейки USB-3.0. При покупке еще раз рекомендую проявить осторожность, проверьте, какую именно материнку вам принесли со склада.
Внутри коробки материнская плата упакована очень хорошо: она удерживается специальной картонной вкладкой и помещена в антистатический пакет. Элементы комплектации не «свалены в кучу» поверх платы, как это частенько бывает, а аккуратно разложены в специальные отделения под крышкой.
Производитель снабдил устройство сразу двумя переходниками питания. Один из них – простейший удлинитель для четырехштырькового разъема дополнительного питания процессора. Назначение этого элемента ясно не до конца – тесные ITX-корпуса не угрожают слишком удаленным размещением БП и платы. В любом случае, забота о пользователе похвальна. Другой переходник на «выходе» также оснащен четырехштырьковым разъемом, на «входе» здесь расположены два Molex’а. Таким образом, процессор можно «запитать» не через штатный разъем, а от «хвостов» блока питания, идущих к накопителям.
Такое внимание производителя к «проводке» не вполне понятно. Сложно представить блок питания, не оснащенный даже простейшим четырехштырьковым разъемом питания. Система на базе мощных процессоров в исполнении LGA1156 отличается значительным энергопотреблением, и в связке с платой явно будет использоваться БП приличной мощности.
Помимо двух упомянутых переходников на фото представлена пара антенн WiFi (сей конструктивный элемент постоянно встречается автору в последних обзорах, добавим, что все эти антенны стандартны) и переходник HDMI-VGA. Забегая вперед, скажу, что разъем VGA (сегодня его уже принято считать устаревшим) на плате отсутствует, так что для многих владельцев старых мониторов последний элемент комплектации окажется полезен.
В коробочке обнаружилось всего три шлейфа SATA. Такая экономия производителя на мелочах совсем не радует: на плате распаян полноценный блок из шести соответствующих разъемов под накопители. Значит, воспользовавшись комплектными шнурами, удастся подключить только половину, для остальных шлейфы придется поискать в старых запасах. Дополнительно отмечу, что все разъемы на концах шлейфов сделаны прямыми (без уголка), что не всегда удобно с компоновочной точки зрения.
В оранжевом пакете «с пупырышками» (для большей сохранности) размещен любопытный элемент комплекта поставки: дополнительный сегмент для задней панели платы с двумя резьбовыми разъемами под антенны WiFi. Стальная рамка, которая служит основой всей конструкции, крепится к поверхности текстолита парой небольших винтов с крестовой головкой. Для подключения разъемов надо подсоединить два тонких проводка (хорошо видны на фото) к WiFi-карточке на плате.
Конечно, производитель не забыл снабдить плату заглушкой для задней панели корпуса. Обратите внимание, что часть отверстий закрыта (например, на месте расположения разъемов USB 3.0), их придется вырезать вручную самостоятельно. Очевидно, это произошло, потому что одной и той же панелькой комплектуются сразу несколько продуктов Zotac с разным набором разъемов.
Вдобавок плату щедро снабдили разными инструкциями. Черно-белая распечатка содержит краткие рекомендации по установке и использованию устройства. Более подробная цветная инструкция раскрывает спецификации платы и предлагает пользователю полезную информацию по работе с BIOS Setup. Если и этого мало, еще более подробную «официальную» инструкцию можно обнаружить на диске с драйверами.
По итогам раздела, отмечаю, что плата укомплектована очень добротно. За исключением недостаточного количества шлейфов SATA и задней панельки с непрорезанными отверстиями придраться здесь не к чему.
Общий вид материнской платы при взгляде сверху представлен на фото ниже. По сравнению с образцом предыдущей ревизии серьезных компоновочных изменений не наблюдается.
На плате по-прежнему распаян единственный разъем PCIe 2.0 16x. Это своеобразный стандарт для серьезных решений форм-фактора mini-ITX («несерьезные» платы на основе Intel Atom могут быть и вовсе лишены слотов расширения). Дополнительный Mini PCIe хитро спрятан: он развернут параллельно плоскости текстолита и занят WiFi-картой. При желании ее можно снять и использовать разъем для подключения других устройств. В обсуждении одного из моих обзоров были приведены ссылки на малогабаритные платы GPS и TV-тюнеры, которые отлично «встанут» на это место.
Таким же стандартом для mini-ITX является наличие всего двух разъемов DIMM для модулей памяти. В данном случае используются «планки» DDR3-1066/1333, о поддержке более скоростных модулей и профилей XMP говорить не приходится.
Разъемами для модулей оперативной памяти и карт расширения данная плата обделена, а вот жестких дисков к ней можно подключить сразу шесть штук (как и на большинстве «взрослых» решений среднего класса). Шесть разъемов стандарта SATAII 3 Гбит/c смотрят «вверх» (по направлению от поверхности текстолита). Дополнительно можно воспользоваться разъемом eSATA на задней панели. Отмечу, что пока еще редкий стандарт SATA 6 Гбит/c плата не поддерживает. Это не такой уж существенный минус, а вот отсутствие возможности организации RAID-массивов может отпугнуть покупателей, которые хотят создать на базе компактной платы объемистое и производительное хранилище данных.
Есть и явное отличие между «старой» и «новой» платами, хорошо заметное на глаз. Система охлаждения на исследуемой H55-ITX более внушительна, она состоит из двух радиаторов (на предыдущей плате использовался только один радиатор на северном мосту). Оценить их габаритные размеры можно на фото ниже:
Один из радиаторов представляет собой уже привычную «нашлепку» на северном мосту Intel H55. Это простейшая алюминиевая конструкция, закрепленная двумя слабенькими пластиковыми защелками.
Основание радиатора снабжено мягкой рамкой для предотвращения перекосов при установке (что может привести к сколам кристалла). Контакт осуществляется посредством термопасты серого цвета.
Второй радиатор более массивен. Он также изготовлен из алюминия, крепление осуществляется солидными винтами, а не хлипкими защелками. Как не сложно догадаться по его расположению – радиатор отвечает за отвод тепла от MOSFET’ов преобразователя питания центрального процессора. Обратите внимание на своеобразную форму основания: в ней сделаны прорези, чтобы «пропустить» электролитические конденсаторы-банки. Хорошая проработка мелочей – ведь можно было просто-напросто ограничиться конструкцией меньших размеров, и не мучаться с хитрым проектированием и «нарезкой» термопрокладки (видна на фото).
Сама конструкция преобразователя претерпела незначительные компоновочные изменения.
Часть элементов (дроссели) даже была перенесена на обратную сторону текстолита:
Для удобства их рассмотрения сделаю дополнительный «zoom»:
Преобразователь построен по схеме «4+2 фазы» и управляется все тем же ШИМ-контроллером RT8857, что и на плате-предшественнице. Простейший однофазный преобразователь питания памяти функционирует под управлением контроллера RT8841.
Во время проведения предыдущего тестирования (H55-ITX без радиатора) перегрева цепей питания процессора не отмечалась. При этом следует учитывать, что автор тестирует платы на открытом стенде, в закрытом корпусе температурный режим бывает гораздо более жестким, и радиатор пригодится как для увеличения срока службы изделия, так и (возможно) для улучшения разгонного потенциала. Дополнительный плюс в том, что теперь стало гораздо проще обеспечить охлаждение этой зоны. Достаточно небольшого вентилятора, дующего по направлению к поверхности текстолита, чтобы радиатор начал хоть как-то работать, простым обдувом «голых» MOSFET’ов этого достичь сложнее.
Дополнительно отмечу, что на плате размещены всего лишь два разъема для подключения вентиляторов. Больше, видимо, просто не влезло, зато те, что есть, сделаны четырехштырьковыми.
Задняя панель платы несет широкий набор разъемов. Здесь присутствуют сразу два видеовыхода: HDMI и DVI. Они активны только в случае установки процессора Intel со встроенным видеоядром. Сам по себе такой набор разъемов можно считать достаточным, отсутствие старого доброго VGA компенсируется наличием переходника в комплектационном наборе платы. Вывод изображения обеспечивается двумя контроллерами PS8101 (по одному на порт).
Что касается разъемов USB – их здесь целых восемь штук, не каждая «большая» плата может предложить столько. Разъемы, которые выделены синим цветом, относятся к перспективному стандарту USB 3.0, за их реализацию отвечает широко распространенный контроллер NEC D720200F1. Само наличие данного интерфейса на материнской плате форм-фактора mini-ITX пока еще большая редкость. Предшествующая плата H55-ITX WiFi его не поддерживала. В целом это полезное добавление, хотя устройства с поддержкой USB 3.0 до сих пор не являются «мэйнстримом». Дополнительно отмечу, что предшествующая плата была еще лучше оснащена портами USB, там их было аж 10 штук.
Аудиовыходы расположены в стандартной стойке на шесть «гнезд». Помимо пяти аналоговых разъемов типа «мини-джек», наличествует и один цифровой выход S/PDIF. За звук на материнской плате отвечает аудиокодек Alc888.
Сетевое соединение, в свою очередь, обеспечивается посредством контроллера Realtek RTL8111DL. Соответствующий разъем RJ-45 (привычная «витая пара») также показан на снимке. Из оставшегося я не упомянул разве что PS/2 для подключения клавиатуры, eSATA (JMB360) и кнопочку Clear CMOS (обнуление BIOS).
В целом плата новой ревизии не так сильно отличается от предшественницы, но внесенные изменения могут оказаться очень полезными. Наличие USB 3.0 позволяет использовать самые современные периферийные устройства, а переработанная система питания с радиатором охлаждения может помочь при разгоне.
| Поддерживаемые процессоры | Intel Core i3, Core i5, Core i7 (LGA1156) |
| Системная логика | Intel H55 |
| Оперативная память | 2x DDR3-1066/1333 МГц |
| Слоты расширения | 1x PCIe 2.0 x16 1x Mini PCI Express (занят модулем WiFi) |
| Разъемы под накопители | 6x SATA 3.0 Гбит/c 1x eSATA (3.0 Гбит/с) |
| Сетевой адаптер | 10/100/1000 Мбит/с RTL8111DL |
| Аудиокодек | Alc888; 7.1-Channel High Definition Audio |
| USB | 2x USB 3.0 (задняя панель) NEC uPD720200 6x USB 2.0/1.1 (задняя панель) 4x USB 2.0/1.1 (внутренние разъемы платы) |
| WiFi | 802.11n (отдельная WiFi-карточка) |
| Разъемы задней панели | 6x USB 2.0/1.1 2x USB 3.0 1x eSATA 1x LAN (RJ-45) 5x «мини-Джек» 1 x S/PDIF 1 x PS/2 1 x DVI 1 x HDMI |
| Комплектация | 3х шлейфа SATA 1х Удлинитель (4-pin) 1x переходник (Double Molex -> 4-pin) 1x Переходник DVI->VGA 1x Заглушка 1х съемная панель для антенн 2 x WiFi-антенны |
| Внутренние разъемы | 4x USB 2.0/1.1 2x аудиовыход типа «мини-Джек» |
| Разъемы для подключения вентиляторов | 2x 4-pin |
| Форм-фактор | Mini-ITX |
| Габариты, мм | 170 х 170 |
Перейдя к рассмотрению возможностей BIOS Setup, я очень быстро понял, что ничего нового здесь обнаружить не удастся. Устройство меню, расположение пунктов, наполнение всех разделов – все в точности совпадают с таковыми у рассмотренной ранее платы. Единственное серьезное отличие, которое удалось найти после долгого перебирания пунктов меню – наличие настроек контроллера USB 3.0, физически отсутствовавшего на предыдущей плате. Заинтересованным читателям я рекомендую перейти по ссылке на подробный разбор BIOS Setup материнской платы старой ревизии.
Для читателей, которых не интересуют второстепенные детали, кратко обрисую общую картину. На Zotac H55-ITX WiFi используется BIOS, основанный на привычном микрокоде American Megatrends Inc., который сегодня распространен почти повсеместно.
Навигация в меню устроена привычно и затруднений не вызывает. Самые важные для разгона настройки размещены во вкладках Chipset и Perform Settings.
В прошлый раз разгон Zotac H55-ITX WiFi был значительно осложнен из-за отсутствия необходимых регулировок. Ситуация с тех пор не изменилась.
С настройками «таймингов» памяти все не так плохо. Значения приводятся в виде стандартной таблицы.
| Параметр | Минимальное значение | Максимальное значение |
| DRAM tCL | 3 | 15 |
| DRAM tRAS | 9 | 63 |
| DRAM tRP | 3 | 15 |
| DRAM tRCD | 3 | 15 |
| DRAM tWR | 3 | 31 |
| DRAM tRFC | 15 | 255 |
| DRAM tWTR | 4 | 31 |
| DRAM tRRD | 4 | 15 |
| DRAM tRTP | 4 | 15 |
| DRAM tFAW | 15 | 63 |
Все необходимые настройки в этом списке есть, хотя второстепенных тонких регулировок вы здесь не найдете. Разгон модулей памяти осложнен отсутствием поддержки расширенных профилей XMP.
С разгоном памяти дела обстоят сносно. А вот по части регулировки напряжений – данная материнская плата явный аутсайдер. Мало того, что для настройки доступны всего четыре напряжения…
| Параметр | Минимальное значение, В | Максимальное значение, В | Шаг, В |
| CPU VCore Voltage | - 0,1 | + 0,1 | 0,025 |
| CPU iGPU Voltage | - 0,2 | + 0,2 | 0,025 |
| PCH Voltage | - 0,1 | + 0,1 | 0,01 |
| DRAM Voltage | - 0,2 | + 0,2 | 0,02 |
… так еще и значения выставляются не в абсолютных цифрах, а через ненавидимые автором «прибавки и убавки». К счастью, в случае Zotac H55-ITX WiFi рядом с каждым значением есть строка, показывающая реальное выставленное напряжение, так что здесь это неудобство не так бросается в глаза.
Напоследок забавный факт. Частота BCLK на этой плате регулируется в пределах 100-500 (!) МГц. Конечно, привычка завышать верхнее значение была у производителей всегда, но здесь это выглядит комично.

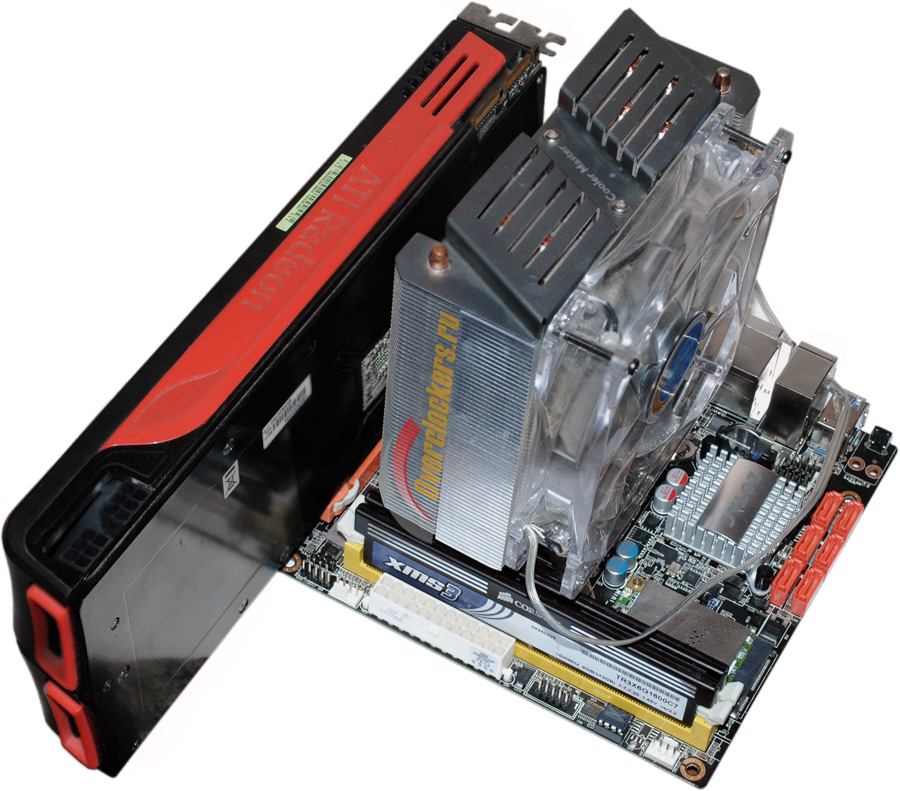

Конфигурация тестового стенда:
Программное обеспечение:
Самый главный момент, который автор исследовал в первую очередь – пресловутая «скачка» напряжений, которая не позволила плате-предшественнице показать адекватный разгонный потенциал. Каково же было мое разочарование, когда ситуация в точности повторилась и на обновленной H55-ITX WiFi.
После деактивации всех энергосберегающих технологий плата продолжает снижать напряжение в простое. В BIOS было выставлено верное напряжение 1,25 В (уже хорошо, предшественница по умолчанию подавала на Lynnfield 1,408 В), но без нагрузки оно уменьшалось до 0,95-1 В. Периодически «вольтаж» скачками достигал значений до 1,15 В, а затем снова снижался. Происходило это абсолютно произвольно, без привязки к нагрузке.
Само по себе это не так страшно, однако при тестировании в Linpack ситуация быстро менялась на противоположную. Напряжение значительно завышалось по сравнению с выставленным значением. В частности, при выставленных 1,25 В под нагрузкой можно получить более 1,4 В. При повышении напряжения растет и получаемый результат: дойдя до 1,3 В, под нагрузкой можно наблюдать уже 1,415-1,42 В.
С этим фактом пришлось смириться, так как предыдущая плата вела себя совершенно аналогично. Далее тестирование продолжилось по стандартному плану, сначала была выявлена максимальная частота BCLK.
Результат, полученный при сниженном до 12 множителе процессора, совершенно не впечатлил. Справедливости ради, отмечу, что из платы можно выжать чуть больше. В промежутке 175-190 МГц (значительный диапазон) наблюдается «условная стабильность», система загружается и проходит простые тесты, в Linpack же в этом режиме можно сделать 3-5 шагов, после чего наступает мертвое зависание с вылетом в «синий экран» и перезагрузкой. В любом случае, такие показатели крайне низки.
Учитывая «фокусы» системы питания, на успешный разгон CPU надежды тоже было маловато. Все, чего удалось добиться – 3675 МГц, да и то во многом благодаря высокому множителю Intel Core i5-760. Манипулировать напряжением питания процессора крайне проблематично. К примеру, при выставлении 1,35 В система периодически произвольно сбрасывает «вольтаж» до 1,1 В, что может вызвать зависание само по себе. В то же время под нагрузкой напряжение достигает 1,47 В, в результате чего процессор перегревается.
Из всего сказанного, очевидно, что материнская плата Zotac H55-ITX WiFi подходит только для очень умеренного разгона. Прогресса по сравнению с моделью предыдущей ревизии не наблюдается.
На очереди сеанс «особой авторской магии». Я представлю вашему вниманию два варианта заключения, которые будут как одинаково правильны, так и диаметрально противоположны по смыслу.
Заключение 1
Материнская плата – плохая! И самое главное – не стала лучше при переходе к новой ревизии. Честно говоря, изначально я был уверен, что «косяки» в работе подсистемы питания были успешно ликвидированы производителем платы. Уж слишком очевидными они были. Помимо прочего на эту мысль наводила измененная конструкция преобразователя питания процессора, который снабжен крупным радиатором. А ведь нужно было совсем немного – сделай конструкторы поведение стабилизатора хотя бы предсказуемым (пусть с небольшими просадками и завышениями), на этой плате можно было бы с успехом заниматься разгоном.
К сожалению, сделано этого не было. Не хочу возвращаться к набившему оскомину сравнению с «4-Гигагерцовым Gigabyte», но придется. «Синяя» плата стоит в московской рознице 3300 рублей, а протестированный Zotac может потянуть на все 4500 (исходя из цены модели-предшественницы). Выбор оверклокера в такой ситуации очевиден.
Заключение 2
Материнская плата – хорошая! Просто изначально был выбран не совсем правильный посыл материала. Незачем сравнивать ее с продуктом Gigabyte, который непонятно для чего наделен развитыми разгонными способностями. Вдумайтесь, ведь эти платы изначально разработаны под суперкомпактные корпуса, куда крупногабаритный кулер попросту не влезет!
Хотите «разгона в малом объеме» - обратите внимание на рынок плат micro-ATX, сегодня они уступают «старшим товарищам» только по количеству разъемов расширения. И негоже мучить mini-ITX плату запредельными частотами, ее назначение – быть основой мультимедийного центра, компактного сервера, да хоть и «навороченной» WiFi-точки, если средства позволяют.
Получается, конструкторы все сделали правильно: дополнительный радиатор на цепях VRM обеспечит долгую жизнь устройства в душном корпусе, а интерфейс USB 3.0 позволит идти в ногу со временем, используя, к примеру, соответствующие накопители.
Настоящее заключение
Истина, как всегда, где-то посредине. Да, я считаю цену Zotac чрезмерной, да мне не нравится отсутствие адекватных разгонных способностей и «свистопляска» напряжений. Но в целом этот продукт способен заинтересовать покупателей, ведь ассортимент компактных материнок под мощные процессоры в исполнении LGA1156 не так велик (по данным Яндекс-Маркет таких плат всего пять моделей, а на основе набора логики Intel H55 – вообще три). Для кого-то наличие встроенного WiFi-модуля может сыграть решающую роль при выборе, кто-то просто не интересуется разгоном, поэтому ругать «карапуза» Zotac только за то, что он не держит 4000 МГц не совсем верно.
