Вступление

Уверен, что многие оверклокеры хотя бы раз задумывались о переносе своей системы в маленький аккуратный корпус. Но наверняка большинство из них интересует вопрос: а чем же в общем случае при этом придется пожертвовать?

В последнее время лаборатория overclockers.ru старается знакомить своих читателей с наиболее интересными компонентами, что могут стать основой для подобной компактной системы. И непременно максимально по́лно обозначать все ограничения, которые они накладывают на остальные элементы системы.

Так, больша́я (если не бо́льшая) часть корпусов, рассчитанных исключительно под материнские платы форматов Mini-ITX и Micro-ATX – достаточно тонкие, иногда даже чересчур. В первую очередь это важно с точки зрения высоты процессорной системы охлаждения и карт расширения. И если последние еще иногда производятся, в том числе и в низкопрофильном варианте (причем среди них встречаются даже вполне себе производительные графические ускорители), то ассортимент тонких кулеров в основном ограничен конструкциями, подобными «боксовым кускам алюминия». Для хоть сколько-нибудь серьезного разгона они не подойдут. Да и о тишине под нагрузкой с ними обычно можно забыть.

Именно с проблемой выбора низкой, но достаточно эффективной системы охлаждения автор этих строк столкнулся при подготовке к тесту Mini-ITX корпуса Lian Li PC-Q07. Кстати, его обзор появится на нашем сайте уже через несколько дней. Но прежде вашему вниманию предлагается материал, посвященный кулеру, который отвечал за охлаждение центрального процессора в ходе тестирования этого корпуса. Это Scythe Big Shuriken – вторая версия системы охлаждения, названной ее японскими создателями в честь метательного оружия воинов ниндзя – сюрикенов (а вы в детстве называли их «звёздочками»? :)).

Ну чем не ассасин? (на фото не я)

Открывает обзор, как обычно, описание упаковки и комплекта поставки тестируемой системы охлаждения.

Упаковка и комплект поставки

Кулер поставляется в очень компактной картонной коробке. Она выполнена в фиолетово-серой цветовой гамме, но о каком бы то ни было дизайне здесь говорить не приходится: вся поверхность коробки буквально испещрена всевозможными надписями и картинками. К счастью, не все это – маркетинговый бред, информативность упаковки Scythe Big Shuriken также на высоте: по фотографиям в разных ракурсах кулер удастся хорошо рассмотреть. А сзади приведен внятный перечень его технических характеристик.

Открывается коробка сверху, внутри первым делом обнаруживается набор комплектных аксессуаров, поставляемых с системой охлаждения. В моем случае они в своем картонном отделении были накиданы как попало.

Если их аккуратно разложить, то выяснится, что с Scythe Big Shuriken поставляются:

• Универсальные монтажные скобы для крепления кулера на процессорный разъем Intel LGA 775, 1156 или 1366;
• Еще два набора планок – для использования тестируемой системы охлаждения с CPU производства AMD;
• Пакетик весьма посредственной термопасты SilMORE (хотя этот серый вариант, как показало наше последнее исследование, еще не самый плохой). В сегодняшнем тестировании использовалась Arctic Cooling MX-2. Со штатным термоинтерфейсом эффективность Scythe Big Shuriken была бы заметно ниже;
• Листок руководства пользователя на английском и японском языках.

Собственно система охлаждения в сборе занимает в коробке все остальное место. Почему здесь нет дополнительных держателей, понятно: кулер и так фиксируется внутри достаточно плотно. Но вот полиэтиленовый пакет тут точно не помешал бы.

Давайте взглянем на героя сегодняшнего тестирования.

Радиатор и вентилятор

Scythe Big Shuriken поставляется в собранном виде, с уже надетым вентилятором.

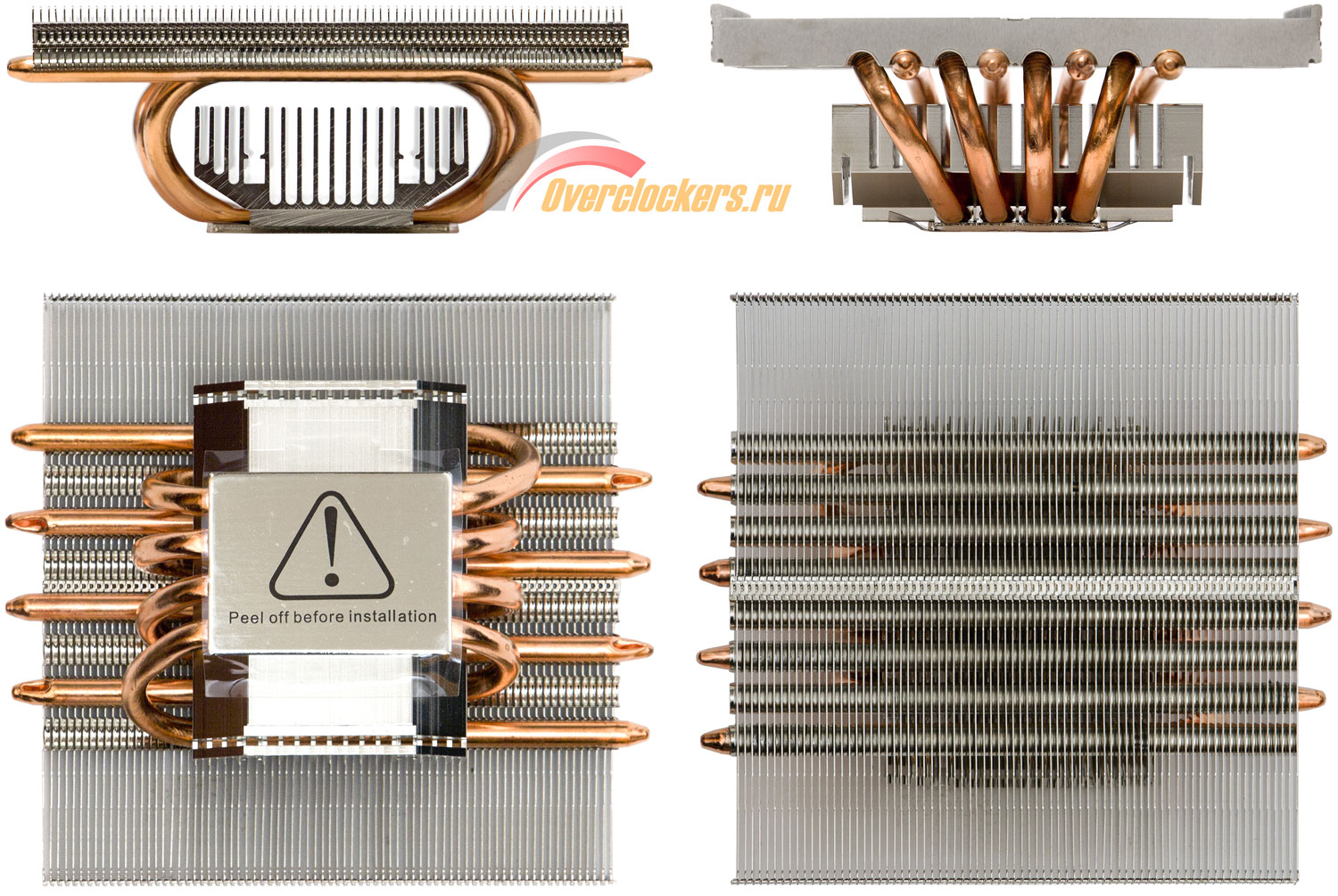

Он представляет собой типичную систему охлаждения топ-конструкции (с «вертушкой», расположенной параллельно материнской плате). За перенос тепла от основания к рассеивающим пластинам здесь отвечает четверка шестимиллиметровых тепловых трубок.

По сравнению со своим предшественником «большой сюрикен» действительно вырос, но не по всем измерениям. Основные изменения связаны именно с вентилятором. Здешняя «вертушка» может похвастать сечением 120 x 120 миллиметров, но ее высота составляет всего 12 мм.

Целых 15 ее лопастей обладают не слишком агрессивным профилем, что, скорее всего, еще более снижает развиваемое данной «стодвадцаткой» статическое давление. Но зато она принадлежит к известной серии Scythe Slip Stream. А точнее, к ее подсерии Slip Stream Slim. Полная маркировка вентилятора выражается строкой SY12125L12M-P. Он оснащен четырехконтактным разъемом, обеспечивающим поддержку ШИМ-регулировки в диапазоне от 650 до 1600 оборотов в минуту (+/– 10%). При этом обещан расход от 16 до 38 CFM и уровень шума в пределах от 12.9 до 28.9 дБА. Максимальное заявленное потребление по линии 12 В равно 0.19 А (2.28 Вт).

Впрочем, мне не удалось заставить эту «вертушку» вращаться медленнее 900 RPM. Поэтому минимальной тестовой скоростью вращения в сегодняшнем тестировании стала именно такая.

К радиатору «стодвадцатка» крепится при помощи пары стальных скоб. Они достаточно жесткие и обеспечивают вентилятору неплохой прижим. А вот какие-либо демпфирующие прокладки конструкцией не предусмотрены. К счастью, они здесь не слишком нужны – «вертушка» демонстрирует достаточно «кроткий нрав» и в работе не вибрирует.

Монтажные скобы не выступают за пределы радиатора с вентилятором и вообще очень компактные. Своими небольшими габаритами Scythe Big Shuriken обязан в том числе и им. Это поистине низкопрофильный кулер – при установленной «стодвадцатке» его высота не превышает 58 мм. Остальные размеры диктует форм-фактор вентилятора, с учетом его они здесь тоже весьма скромные: 125 х 135 мм.

Масса всей конструкции – 405 граммов.

Но даже при таком тонком вентиляторе радиатор нужно было «вписать» в пять сантиметров по высоте. А для того, чтобы под ним помещались стандартные модули памяти, собственно рассеивающие пластины должны располагаться на высоте около 40 мм над основанием радиатора. Таким образом, им остается лишь около сантиметра по ширине.

В принципе, шестимиллиметровые тепловые трубки можно целиком поместить в такие ребра, но прочность конструкции ожидаемо снизится. Разработчик на это не пошел: в Scythe Big Shuriken трубки располагаются снизу, контактируя с пластинами лишь половиной своей поверхности. Разумеется, маркетологи сразу обозвали этот «костыль» громким словом «технология» и придумали для нее отдельное название – «Uneven Parallel Heatpipe». Я даже не буду трудиться это переводить.

Но хотя бы все четыре трубки здесь загнуты наверх с обеих сторон, то есть упомянутых «половин» все равно восемь. Правда, на мой взгляд, их все же можно было разнести в радиаторе пошире.

Привычные горлышки в местах соприкосновения трубок и ребер присутствуют, соединение пропаяно. Последнее касается и ме́ста контакта трубок с основанием радиатора, но вот здесь уже, по недоброй традиции Scythe, желобков нет. Подошва радиатора представляет собой просто двухмиллиметровую медную пластину, а трубки на этом участке лишь немного сплющены.

Тут вряд ли поможет даже то, что верхняя часть основания выполнена в виде еще одного достаточно массивного радиатора.

В его боковинах есть отверстия для монтажных скоб.

Алюминиевые пластины и медные тепловые трубки не окрашены, а вот медная же подошва – никелирована. По умолчанию она прикрыта предохранительной пленкой (с нанесенным на нее привычным предупреждением о том, что перед установкой радиатора пленку необходимо снять).

Что касается ровности основания, то тут к Scythe Big Shuriken претензий быть не может:

Кроме того, подошва кулера еще и отлично обработана – практически до зеркального состояния:

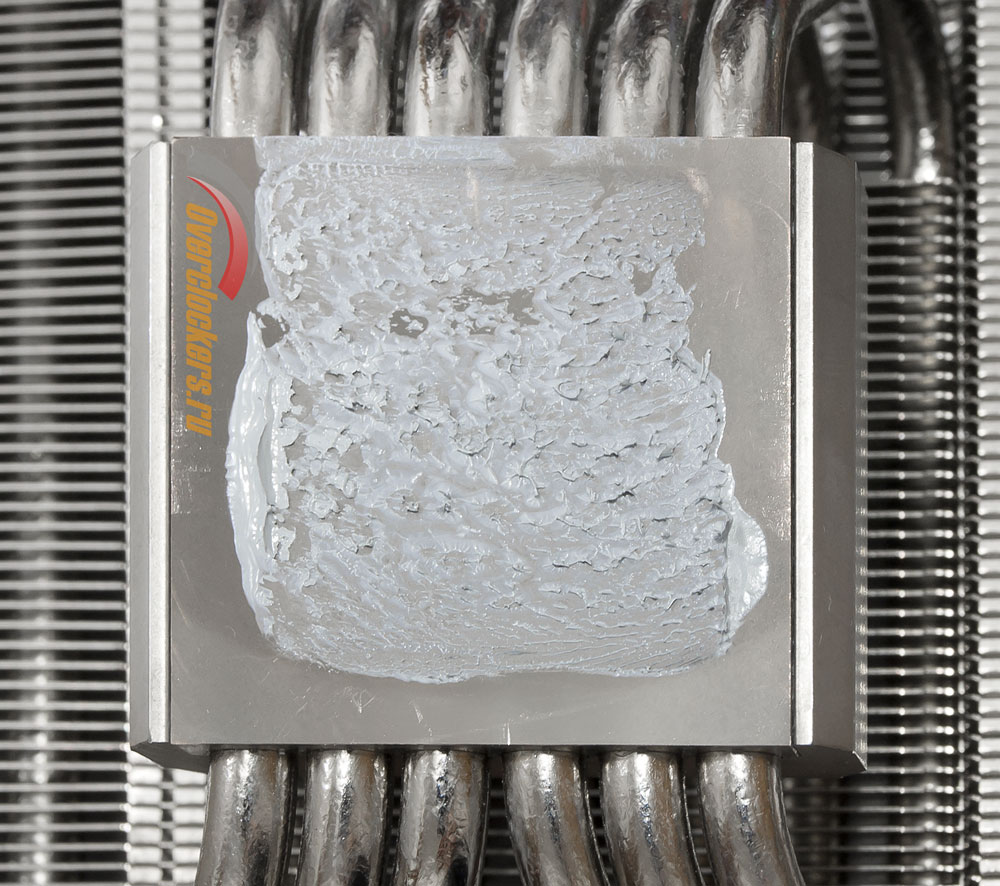

Поэтому очень неплохим получился и отпечаток на ней наиболее ровного из использованных сегодня на стенде процессоров – Intel Core i3 530:

Разумеется, Scythe Big Shuriken был протестирован и на «более серьезном» CPU – нашем обычном стендовом Intel Core i7 920. Но не сто́ит ожидать от данной системы охлаждения выдающихся результатов в плане охлаждения горячего четырехъядерника, да еще и разогнанного. Все-таки всего четыре тепловые трубки, недоделанное основание, слабый вентилятор и, главное, площадь рассеивания лишь в районе 2000 см² – это очень скромно по нынешним временам.

Последний параметр довести до «человеческих» значений не помогло даже увеличение количества ребер до 78 штук (всего на одно меньше, чем у легендарного Thermalright AXP-140). При этом, чтобы «вписаться» в желаемые габариты радиатора, разработчикам пришлось скомпоновать 0.4-миллиметровые пластины очень плотно, сократив межреберное расстояние до 1.1 мм.

Все, с радиатором и с вентилятором разобрались, можно устанавливать систему охлаждения на тестовый стенд. Перед тем, как перечислить его составляющие, приведем еще раз фотографии радиатора Scythe Big Shuriken с разных сторон:

Тестовый стенд

Кулер тестировался в составе следующих систем:

Установка и совместимость

Установка Scythe Big Shuriken проходит быстро и каких-либо проблем не вызывает. Крепление «Versatile Tool-Free Multiplatform System» не требует использования отвертки и других инструментов, кроме ваших собственных пальцев. Кроме того, здесь не задействуется backplate (монтажная крестовина с обратной стороны платы), поэтому осуществлять (де-)монтаж кулера при некоторой сноровке можно прямо в корпусе.

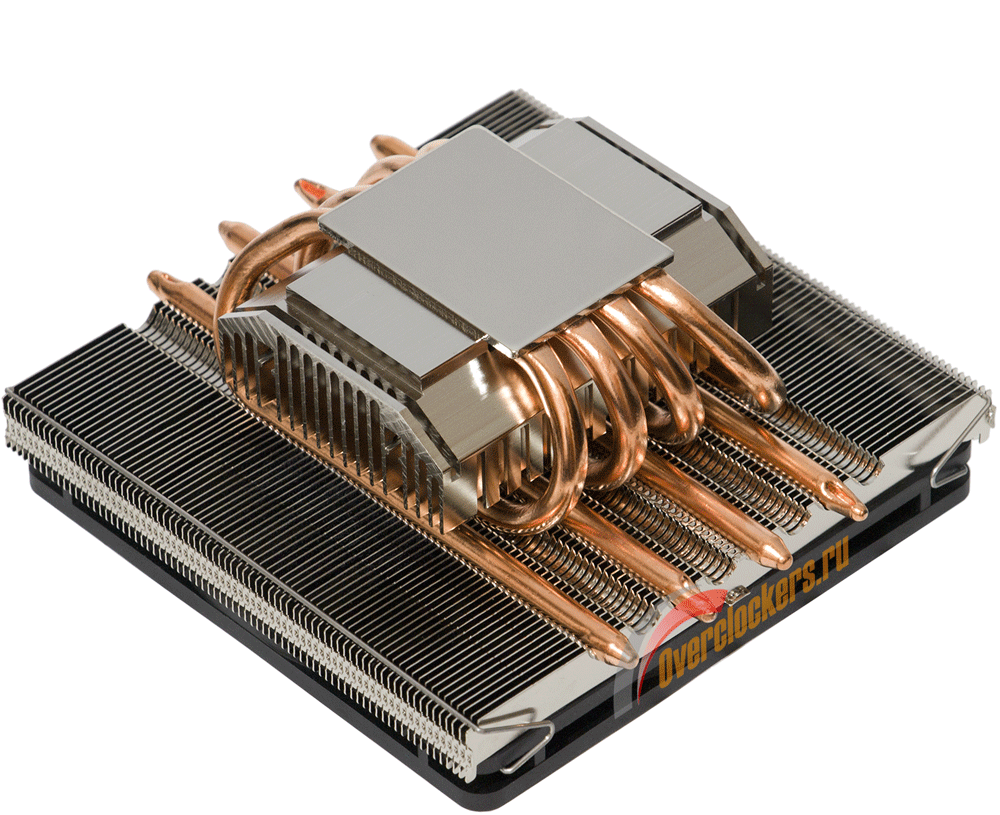

Первым делом в маленький радиатор снизу нужно вставить соответствующие вашему процессорному разъему прижимные планки (они держатся в нем на защелках, но фиксируются достаточно надежно). Поддерживаются, напомню, все актуальные сокеты: Intel LGA 775, 1156 и 1366, а также AMD AM2, AM2+ и AM3.

Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–500 КБайт). Размер и разрешение обеих версий картинки прописаны в блоке TITLE тега IMG; браузеры должны отображать их во всплывающей подсказке.

Во всех случаях механизм крепления напоминает таковой для штатного («боксового») кулера.

Мы сегодня, для разнообразия, расскажем об установке Scythe Big Shuriken на процессорный разъем Intel LGA 1156.

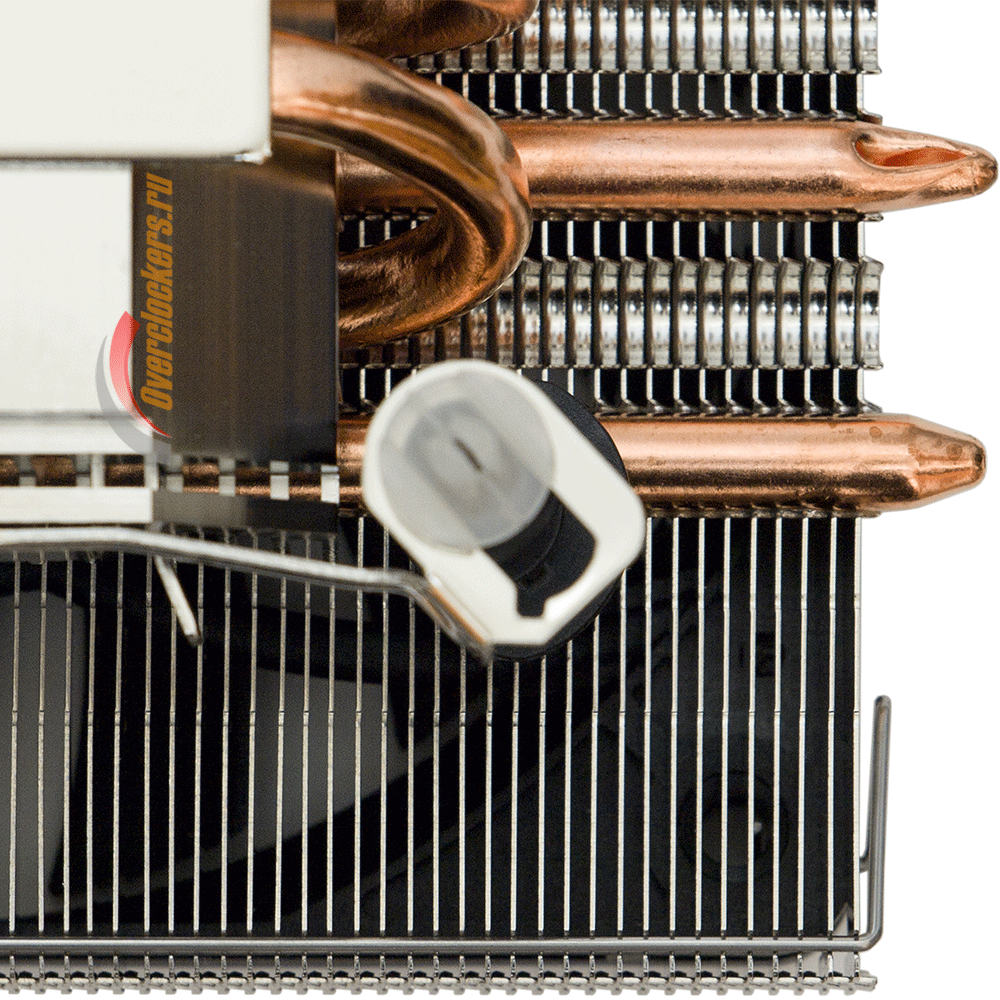

Первым делом сдвигаем универсальные пластиковые фиксаторы (их еще называют «пуш-пинами» от англ. «push-pin») в нужное положение:

Далее (не забыв предварительно нанести на CPU термоинтерфейс) просто устанавливаем систему охлаждения на процессор (при этом следим, чтобы фиксаторы попали в монтажные отверстия) и давим на них до характерного сухого щелчка. Лучше защелкивать диагональные «пуш-пины» одновременно, но в случае с низким радиатором, под которым до них еще нужно добраться, это у вас вряд ли получится.

Не слишком удобно и снимать Scythe Big Shuriken. А уж в тесном корпусе (например, Mini-ITX другими и не бывают), чтобы (де-)монтировать данную систему охлаждения, приходится изрядно помучиться.

Впрочем, возможно, это я просто давно не практиковался с подобной системой крепления...

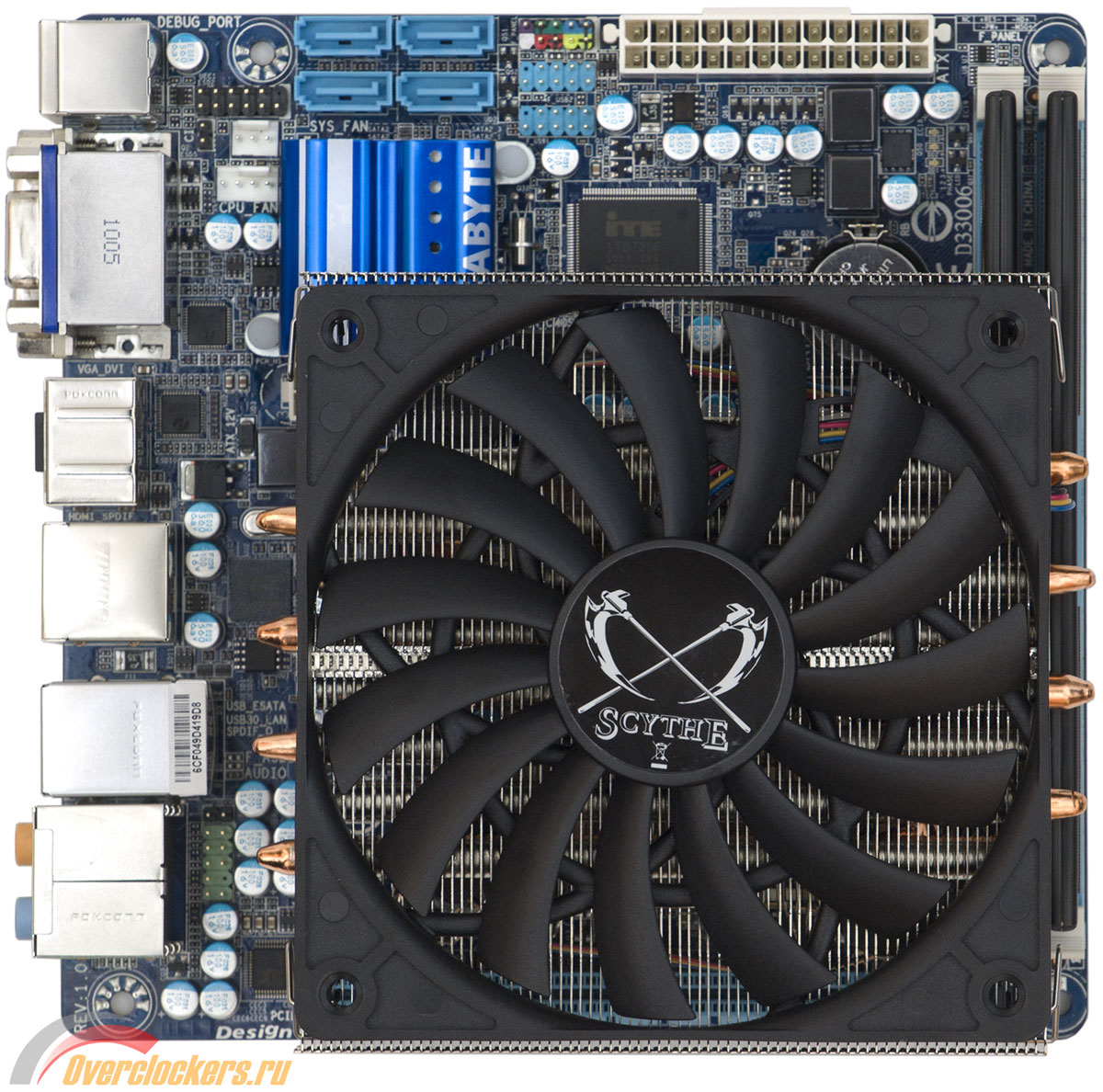

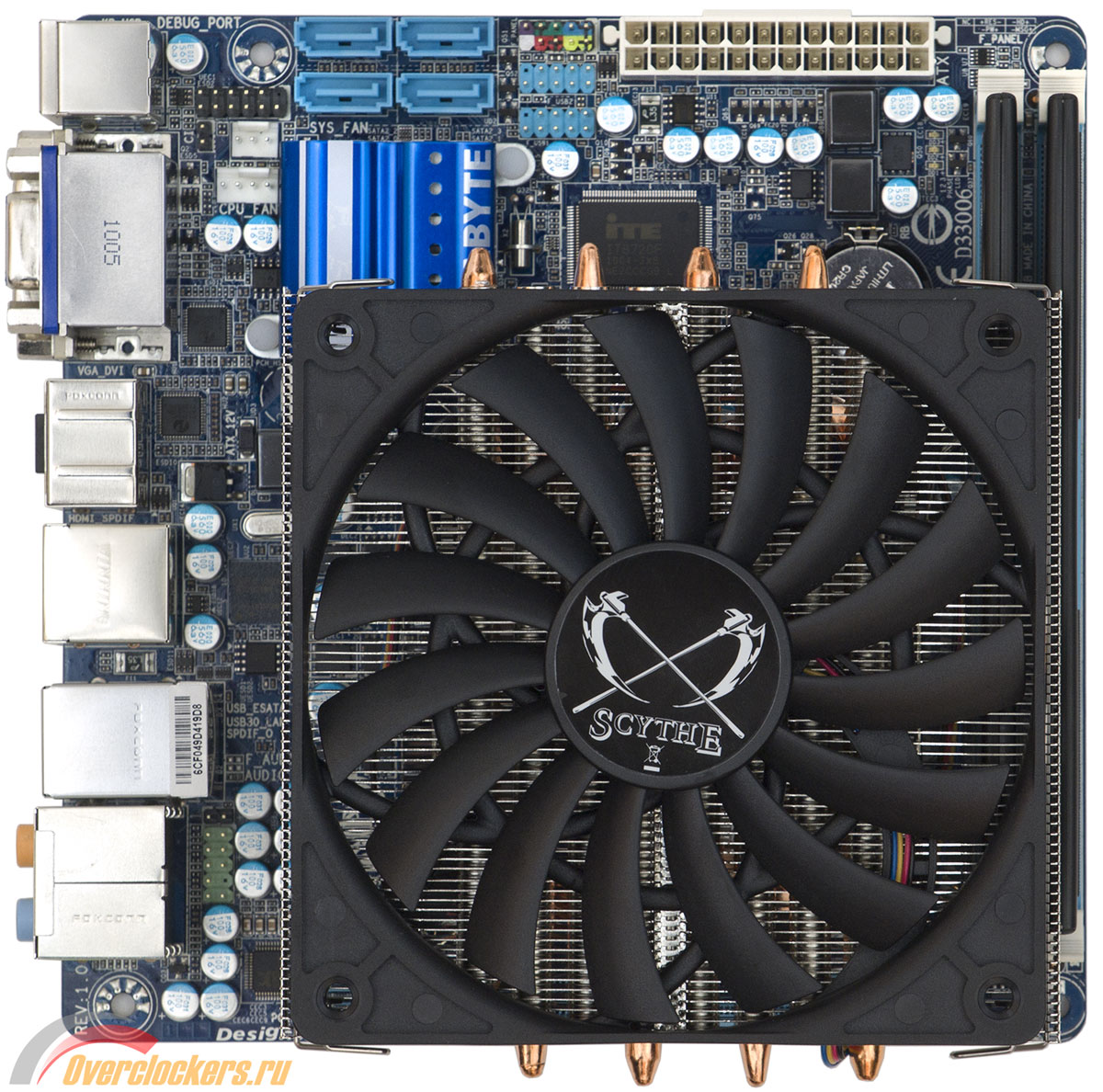

Что касается совместимости, то тут всех, уверен, в первую очередь интересует, не помешает ли такой крупный, но в то же время низкий кулер окружающим процессорный разъем элементам материнской платы и модулям памяти? В большинстве случаев – нет. Даже чуть более высокие, чем предписывает стандарт, «планки» DDR3 SDRAM, накрытые теплораспределителями, прекрасно помещаются под Scythe Big Shuriken (правда, вот вытащить их из-под него уже не удастся). Проблемы здесь будут только с модулями памяти, оснащенными высокими радиаторами (вроде Corsair Dominator). Но с ними несовместимо абсолютное большинство массивных процессорных систем охлаждения.

В моем случае «большой сюрикен» вызвал другой конфликт. На стендовой материнской плате Gigabyte GA-H55N-USB3 процессорный разъем располагается вблизи от единственного слота PCI-E, и тестируемый кулер ожидаемо перекрывает его при установке в обоих основных положениях. А ведь даже огромный Thermalright AXP-140 позволял использовать на этой плате дискретную видеокарту (раз, два).

Но вот стенд собран, самое время перейти к тестированию. Прежде, как обычно, опишем остальных его участников и приведем основные технические характеристики всех соперников.

Технические характеристики, соперники

В соперники Scythe Big Shuriken был выбран еще один низкопрофильный радиатор – Thermalright AXP-140. Это одна из самых эффективных систем охлаждения CPU топ-конструкции, по сути, суперкулер. Демонстрировать отменную эффективность ему не мешает даже «плохая наследственность» в виде кривого основания. Типичный отпечаток процессорного теплораспределителя на подошве участвовавшего в тесте экземпляра AXP-140 выглядит следующим образом:

Интересно посмотреть, как на его фоне будет смотреться «большой сюрикен».

Сведем технические характеристики обоих участников в одну таблицу:

Система охлаждения продается в разных комплектациях, в любом случае крепления под все современные разъемы можно приобрести отдельно.

Инструментарий

Методика тестирования

Первый стендовый CPU Intel Core i7 920 был разогнан по базовой частоте до 190 МГц при напряжении 1.20 В. Технология Intel Turbo Boost была отключена, штатный множитель (20) не понижался, поэтому общая частота его работы составила 3.8 ГГц.

Второй – Intel Core i3 530 – до 191 Мгц, при 1.35 В и отключенном Intel Turbo Boost, что со штатным множителем (22) дало 4.2 ГГц.

Тесты проводились в 64-битной Windows 7. Во всех случаях на графиках – температура самого горячего ядра. Прогревался CPU с помощью LinX 0.6.4. За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.60.

Температура в помещении («Ambient» на графиках) в ходе всего тестирования находилась в интервале 25–26 градусов по Цельсию.

Тестирование систем охлаждения проводится на открытом стенде. При этом не учитывается ориентация радиатора в корпусе-«башне», материнская плата всегда горизонтальна. В случае с Scythe Big Shuriken данный вопрос был исследован отдельно. Для этого материнская плата устанавливалась вертикально, слотами карт расширения параллельно земле (как в большинстве компьютерных корпусов-«башен»), а кулер монтировался в двух основных положениях: трубками горизонтально и вертикально.

По итогам тестов у меня создалось впечатление, что первый вариант ориентации радиатора предпочтительнее, но разница между ними – на грани погрешности измерений (от нуля до двух градусов в зависимости от модели CPU и скорости вращения вентилятора). Поэтому можно рекомендовать метать «большой сюрикен» так, как вам удобнее :).

Остальные тесты проводились на открытом стенде при горизонтальном положении материнской платы: системы охлаждения были в равных условиях.

Несколько слов о вентиляторах.

Штатный тонкий вентилятор – чуть ли не главная «фича» Scythe Big Shuriken. Найти же в московской рознице другие 12-миллиметровые в толщину «стодвадцатки» мне не удалось. Поэтому тестируемый радиатор в наших испытаниях будет фигурировать только с родной «вертушкой» («Scythe Fan» на графиках).

Но не волнуйтесь, с ней же был протестирован и Thermalright AXP-140. А кроме того, на этот радиатор устанавливался 140-мм вентилятор TY-140 под той же торговой маркой («Thermalright Fan» на графиках).

Наборы скоростей вращения для данных «вертушек» были выбраны следующие:

Scythe – 900, 1100, 1300 и 1600 RPM, Thermalright – 900, 1100 и 1300 RPM.

Результаты тестирования

Для начала – результаты тестирования эффективности охлаждения Intel Core i7 920:

Что ж, как видите, отставание Scythe Big Shuriken от его именитого соперника достаточно велико. Но тут радует уже само то, что этот небольшой кулер справляется с охлаждением неплохо разогнанного горячего четырехъядерника флагманского семейства. Он определенно справится с такой работой лучше, чем «боксовый» «кусок алюминия». По крайней мере, при тех же показателях шумовой эргономики.

Впрочем, приведем объективные данные о суммарном уровне шума, издаваемого всей работающей системой с этим кулером при разных оборотах «стодвадцатки» и без него («W/o CPU Fan» на графике). Измерения проводились с расстояния в 0.3, 1.0 и 3.0 метра от вентилятора Scythe, система на открытом стенде была скомпонована так, чтобы именно процессорная система охлаждения была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient» на графике) составлял 26 дБ.

Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.

Разумеется, на максимальных 1600 оборотах в минуту тонкий вентилятор Scythe достаточно шумный (и, если вы его специально не замедлите, то под такой нагрузкой, как разогнанный Core i7 9xx, он обязательно до них разгонится). Но сама по себе «стодвадцатка» неплоха, с уменьшением скорости ее вращения ужиться с ней становится заметно проще. На минимальных 900 RPM – и вовсе должно получиться.

Быть может, для охлаждения разогнанного двухъядерного процессора Intel Core i3 530 «большой сюрикен» подойдет уже в таком режиме? Давайте посмотрим:

Кулеру для HTPC – и процессор соответствующий. С охлаждением двухъядерного CPU (даже весьма серьезно разогнанного) Scythe Big Shuriken справляется заметно лучше. Конечно, в тихом режиме его температура все равно велика. Но, во-первых, до предела в виде TJMax здесь уже дальше, а во-вторых, ничего не мешает ограничиться более скромным разгоном, например, до 4 ГГц ровно.

Главное, заметно сократилось отставание от «референса» в лице Thermalright AXP-140. Это подтверждает известный тезис о том, что система должна быть сбалансированной. Суперкулеры полностью раскрывают свой потенциал лишь под серьезной нагрузкой. А CPU с не таким «горячим нравом» будет достаточно и СО «чуть выше среднего», вроде героя сегодняшнего тестирования.

Его штатный вентилятор тоже «звезд с неба не хватает»: будучи оснащенным нормальным 140-мм вентилятором, AXP-140 стабильно прибавляет (а точнее, скидывает с процессора) 4–5 градусов. Но с учетом уникальных габаритов «стодвадцатки» Scythe и эти результаты можно назвать приемлемыми.

Заключение

Scythe Big Shuriken представляет собой удачный пример узконишевого продукта. Его уникальной чертой является крайне скромная высота. Кулер должен без проблем поместиться практически в любом тонком корпусе.

А то, что по эффективности он не дотягивает до суперкулеров, так это нормально: вряд ли кто-то всерьез задумается о том, чтобы собрать компактную систему на основе топовой платформы с горячим четырехъядерником, да еще и захочет разогнать его как следует.

С небольшим же разгоном даже Intel Core i7 920 герой сегодняшнего тестирования должен справиться. Его разработчики вообще, на удивление, выжали практически максимум из той конструкции, которую диктовали им габариты и форм-фактор кулера.

Конечно, не обошлось и без нелепостей вроде отсутствия желобков для трубок в основании, а также крайне посредственной термопасты в комплекте. Но это вообще типичные для Scythe проблемы. Производителю удалось устранить их лишь в самых последних продуктах вроде третьей версии Ninja. Возможно, избавится от них и следующий вариант метательного оружия этих ассасинов.

Но, повторюсь, даже в текущем виде Big Shuriken в своей нише чувствует себя более чем уверенно. И это несмотря на не самую низкую (для подобной эффективности) рекомендованную цену, установленную производителем у отметки в 35 долларов. Впрочем, все в рамках: в данном случае переплата «за уникальность» еще сравнительно невелика. Поэтому, если вам нужен максимально тонкий кулер с хоть сколько-нибудь пристойной производительностью, то Scythe Big Shuriken будет одним из наиболее перспективных кандидатов.

Плюсы Scythe Big Shuriken:

• Уникальные массогабаритные показатели (в первую очередь, высота) и, с их учетом, неплохая эффективность;
• Качественный вентилятор с ШИМ-регулировкой в комплекте, также тонкий;
• Набор креплений подо все актуальные процессорные разъемы.

• Не лучшая конструкция основания (при, надо заметить, его отличной обработке);
• Крайне посредственная штатная термопаста.
