Сегодня в лаборатории overclockers.ru необычный корпус. Компьютерные игроки и оверклокеры издавна предпочитают большие и вместительные «ящики». И, надо сказать, не зря. Уверен, есть среди вас те, кто, будь такая возможность, с радостью перенес бы свою разогнанную систему в маленький аккуратный корпус. Но, увы, в большинстве своем компактные модели не обеспечивают необходимого удобства сборки/апгрейда системы и не могут похвастать значительными успехами на почве охлаждения компонентов.
Производители корпусов знают о существовании такой рыночной ниши и как могут пытаются ее заполнить. Некоторые даже создают целые линейки малоформатных игровых корпусов. Именно к последним относится тайваньская компания AeroCool. В текущей классификации корпусов этого производителя игровые модели объединены в серию PGS – Performance Gaming System («производительная геймерская система»).
Она, в свою очередь, включает пять подгрупп: Value, Professional, Aluminum, Ultimate Gaming и Compact. По одному представителю первых двух (раз, два) мы за последние несколько месяцев уже рассмотрели, теперь настал черед последней. Именно туда, как вы наверняка уже поняли из ее названия, входят компактные модели.
Честь корпусов подсерии PGS Q будет отстаивать, пожалуй, наиболее интересный его представитель – AeroCool Qx-2000. В данном обзоре мы постараемся выяснить, действительно ли он так хорошо подходит компьютерным игрокам и оверклокерам, как это пытается представить производитель.
Начнем традиционно с упаковки и комплекта поставки тестируемого корпуса.
Корпус поставляется в сравнительно небольшой коробке близкой к кубической формы – 280 мм (Ш), 340 мм (В), 440 мм (Г). Она не очень тяжелая – чуть более шести килограммов, но непривычные пропорции и принципиальное отсутствие ручек (тут нет даже стандартных вырезов по бокам) затрудняют транспортировку AeroCool Qx-2000 «своим ходом».
Сказать, что упаковка тестируемого корпуса выглядит хорошо, я не могу: стандартные глянец, базовый черный цвет и «агрессивный» дизайн привлекут разве что неискушенную публику.
Зато вот с информативностью у коробки полный порядок. Лицевая ее сторона содержит крупное изображение корпуса, и, кроме того, здесь проиллюстрированы режимы подсветки фронтального вентилятора. Не смутил меня на этот раз и становящийся привычным для продукции AeroCool «поток сознания», состоящий из технических характеристик продукта, перемежающихся его отличительными чертами.
Все потому, что они дублируются на боковинах коробки: с одной стороны – краткий перечень ТТХ корпуса, плюс уже нормальный – единственного штатного вентилятора; с другой стороны – список основных особенностей AeroCool Qx-2000. Последний – сразу на восьми языках, причем среди них присутствует и наш с вами «великий и могучий». А на обратной стороне коробки, кроме непонятно что здесь забывшего танка (вероятно, он должен вызывать ассоциации с играми. Ваш К.О. :)), вы обнаружите еще три фотографии AeroCool Qx-2000, в том числе и с видом его «внутренностей»:
Внутри корпус, как обычно, дополнительно упакован в полиэтилен и зажат с двух сторон пенопластовыми фиксаторами.

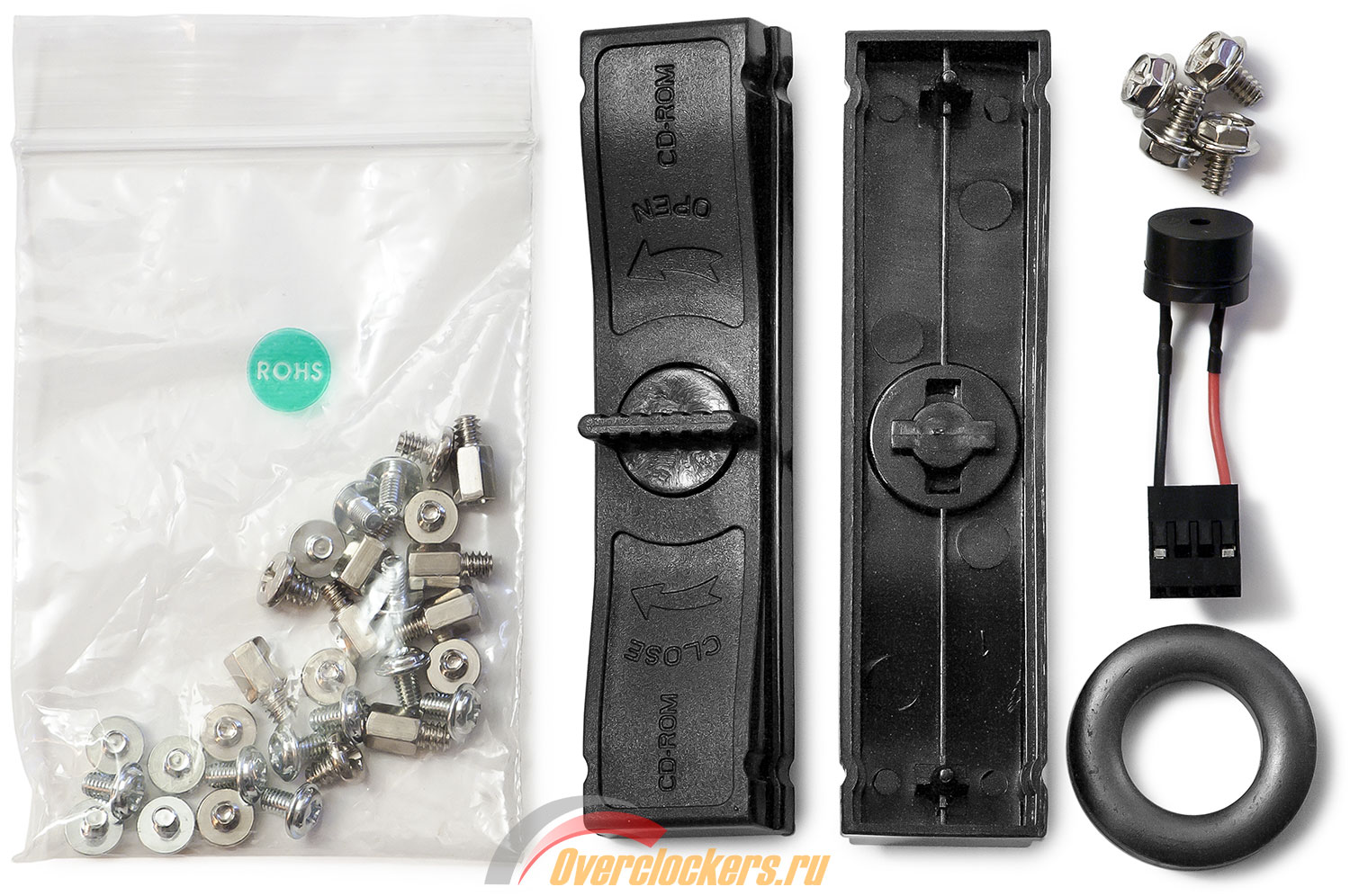

Комплект поставки AeroCool Qx-2000 прячется в нем самом. Листок руководства пользователя просто лежит в верхнем отсеке, а пакет с набором аксессуаров, которыми производитель счет нужным снабдить корпус, притянут к корзине пятидюймовых устройств.
В нем обнаружились:

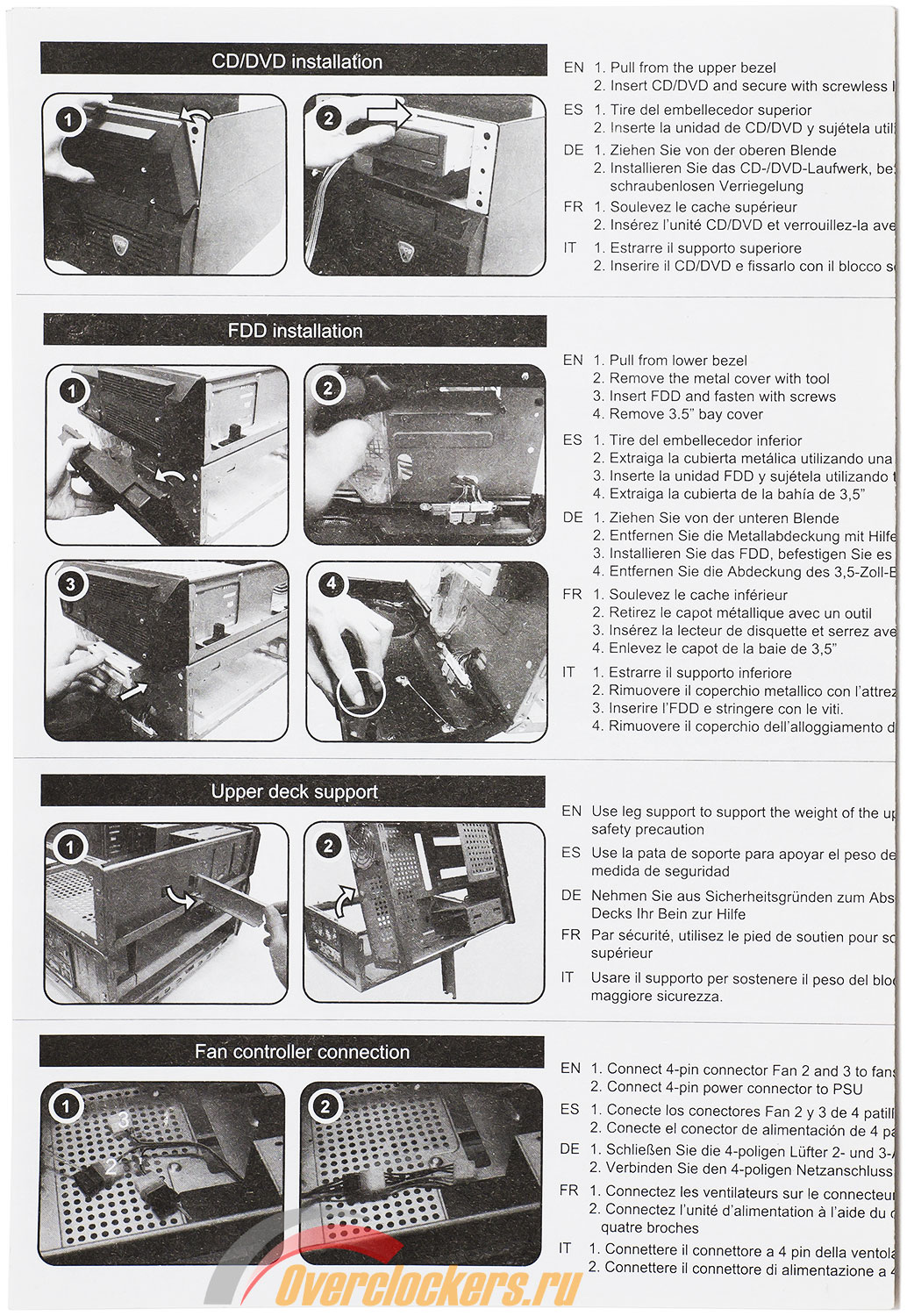

В инструкции пояснения приводятся уже лишь на пяти языках. К сожалению, не повезло оказаться среди тех трех, которым здесь не хватило места (по сравнению с коробкой), и русскому.
Продукция AeroCool ориентирована на компьютерных энтузиастов, большинство из которых предпочитает иметь возможность самостоятельно выбрать блок питания и не переплачивать за комплектный. Qx-2000 совместим с обычными БП стандарта ATX и поэтому не выбивается из общего ряда корпусов производителя: блока питания в комплекте нет.
Герой сегодняшнего тестирования представляет собой довольно компактный «черный ящик». Его размеры составляют 240 мм (Ш), 300 мм (В), 310 мм (Г), масса – пять килограммов. Пропорции не самые привычные, AeroCool Qx-2000 выполнен по всем канонам формата barebone. Век его популярности был недолог, но свою нишу он до сих пор удерживает прочно. Встречаются среди подобных корпусов и неплохие универсальные модели (насколько это вообще возможно при таких габаритах) вроде Lian Li PC-V351.
Тестируемый корпус поставляется только в упомянутом черном цвете.
На передней панели Qx-2000 в буквальном смысле нет свободного места. За последнее время мы успели привыкнуть к тому, что, по крайней мере, внешние порты и, если они есть, средства управления вентиляторами производители стараются перенести наверх. Но дело не только в том, что здесь все это спереди. Визуально «перегружают» фронтальную панель тестируемого корпуса и многочисленные дизайнерские элементы. Они однотипные – выдавленные в пластике полоски, но зато их много.
Правда, некоторые играют практическую роль – они совмещены с вентиляционными сетками. Так, «дырявыми» сделаны декоративные крышки пятидюймовых отсеков, а также правая нижняя четверть панели, в центре которой расположился логотип серии, куда относится Qx-2000 – PGS-Q. Последний неплохо оформлен и выглядит привлекательно – именно его фотографию я вынес во вступление обзора. Чего не скажешь о мелком названии модели, присутствующем в верхнем левом углу.
Аналогично подписаны кнопки питания и сброса. Зачем вообще нужны эти надписи, не очень понятно.
Справа в центре – уже сплошная заглушка единственного внешнего трехдюймового отсека. Она съемная, в отличие от 5.25”-заглушек, которые сделаны откидными. Эти, понятно, рассчитаны только на приводы. Впрочем, практика показывает, что подобные заглушки всегда можно снять. А набор монтажных отверстий в пятидюймовых направляющих позволяет закрепить устройство, в том числе и так, чтобы его фронтальная панель была вровень с «мордой» корпуса.
Под логотипом и окружающей его вентиляционной сеткой расположились порты быстрого доступа. Их у AeroCool Qx-2000 минимальный набор: корпус может предложить пользователю лишь по паре USB 2.0 и аудио-разъемов (поддерживается как AC’97, так и HDA). Зато, надо отдать им должное, порты неплохо разнесены – даже массивные устройства и кабели не будут мешать друг другу.
Слева снизу добрую четверть фронтальной панели занимает вентилятор. Его прозрачная 11-лопастная крыльчатка прячется за мелкой сеткой (на роль пылевого фильтра она, тем не менее, не годится). А сзади проглядывает еще одна – теперь уже в шасси. Вот без этой решетки вполне можно было и обойтись.
Сама «стодвадцатка» оснащена подсветкой и регулятором оборотов. За них отвечает большая круглая комбинация кнопок на «панели управления», примостившейся непосредственно над вентилятором. На мой взгляд, выглядит она довольно странно. Пожалуй, это наиболее слабое место в дизайне передней панели AeroCool Qx-2000. Кроме упомянутых кнопок регулятора, здесь же располагаются и упомянутые «питание» со «сбросом». Эти обе также круглые, разного размера. Несмотря на то, что Reset заметно меньше, нажимать на обе кнопки вполне удобно.
В свою очередь, между ними сиротливо маячат точки индикаторов питания и активности жестких дисков. Данные светодиоды – синий и красный соответственно – очень яркие.
Боковые и верхняя панели тестируемого корпуса полностью сплошные.
Гораздо больший интерес вызывает его задняя стенка. Она позволяет получить первое представление о компоновке AeroCool Qx-2000.
Корпус представляет собой двухъярусную конструкцию. Материнская плата лежит на дне, а блок питания и накопители располагаются над ней. Поддерживаются только форм-факторы Micro ATX и Micro BTX. Набор монтажных отверстий позволяет установить блок питания в обоих основных положениях.
За задней панелью тестируемого корпуса можно разместить еще до трех вентиляторов: один в верхнем отсеке и два в нижнем. Все – 80-миллиметровые. Странно выглядит набор их решеток: если верхний будет прикрывать «правильный проволочный гриль», то нижним досталась стандартная убогая «сотовая» решетка.
К этому добавим, что ни одного из этих вентиляторов производитель не счел нужным поставить за свой счет. Таким образом, на верхнем ярусе вентиляторов в принципе нет. Бедные, бедные жесткие диски...
Зато, конечно, посредине задней панели присутствует еще одна перфорация – во всю ее ширину... И просто обязательно вызовет раздражение опытного сборщика совершенно бесполезная заглушка I/O-панели материнской платы.
Дно AeroCool Qx-2000 – полностью сплошное. Судя по многочисленным монтажным отверстиям, оно же здесь играет роль поддона материнской платы. А вот зачем вырезы для крепежных планок карт расширения в нем выбили с двух сторон, – загадка.
Корпус покоится на крупных круглых ножках. Они неплохо выглядят, по своему оформлению напоминают ножки «стоечной» аудио-видео техники. Эти «кругляши» оклеены снизу резиной. Ножки поднимают корпус над поверхностью более чем на сантиметр (но это неважно, т.к. вентиляционные решетки снизу отсутствуют).
На этом завершаем внешний осмотр AeroCool Qx-2000, время заглянуть внутрь. Но прежде, как всегда, фотографии тестируемого корпуса со всех сторон:
Чтобы заглянуть в корпус, его нужно открыть. В случае с AeroCool Qx-2000 это не так просто. Его крышка прикручивается к задней панели сразу пятью винтами, причем самыми обычными – без накатанной головки.
Лишь открутив их, мы получаем возможность ее сдвинуть. Зато при этом избавляемся сразу и от верхней, и от обеих боковых панелей:
На «втором этаже» AeroCool Qx-2000 в передней части пара корзин: для 3.5”- и 5.25”-устройств. Каждая рассчитана на два девайса.
Перегородка между уровнями присутствует, она перфорированная. Это хорошо, потому как ме́ста под процессорную систему охлаждения внизу немного: на башенные радиаторы с AeroCool Qx-2000 лучше не замахиваться, а кулерам топ-конструкции (с вентилятором сверху) нужно откуда-то брать воздух. То же можно сказать и про блок питания: верхняя крышка сплошная, поэтому БП с большим вентилятором приходится ставить этой самой «вертушкой» вниз, а значит, хотя бы данная перегородка должна быть перфорированной.
Еще из фотографий на коробке внимательные читатели уже знают, что второй ярус корпуса откидной. Чтобы получить доступ к первому, достаточно открутить один винт (вот этот уже с накатанной головкой) и отодвинуть пару пластиковых фиксаторов:
Анимированные GIF-ы в увеличенном варианте – того же формата, поэтому могут быть довольно «тяжелыми» (в среднем 400–500 КБайт). Размер и разрешение обеих версий картинки, как всегда, прописаны в блоке ALT тега IMG; обычно браузеры показывают их во всплывающей подсказке.
А чтобы при откидывании верхнего уровня корпус не опрокинулся, его предлагается подпереть специально ножкой, присутствующей с другой стороны:
На коробке она называется «подставкой для ног». Что ж, спасибо неизвестному переводчику с китайского за порцию хорошего настроения :).
В «разложенном» виде AeroCool Qx-2000 выглядит следующим образом:
Ну чем не чемодан! :)
Внизу, на самом деле, ничего интересного. Это просто отсек материнской платы со 120-мм вентилятором спереди и планкой для крепления внешнего 3.5”-устройства. Последняя, кстати, держится на винтах, а не на клепках, поэтому, если она будет мешать, ее можно открутить. Но расположена планка довольно удачно, даже в случае с нашей «весьма насыщенной» стендовой системой демонтировать ее не пришлось.
Монтажные отверстия в поддоне промаркированы, в его центре присутствует расшифровка на предмет, какому формату материнских плат какие соответствуют.
Шасси AeroCool Qx-2000 выполнено из 0.6-миллиметровой стали, но специфическая форма и конструкция с многочисленными ребрами жесткости по бокам обеспечивают ему достаточную жесткость. А с одетой крышкой корпус и вовсе ощущается этаким монолитным «кирпичиком».
На этой позитивной ноте теперь уже и внутренний осмотр корпуса завершен; будем переходить к сборке.
Для начала перечислим компоненты тестового стенда.
В тестируемом корпусе собиралась следующая система:
| Материнская плата: | MSI X58M (Intel X58 Express, версия BIOS rev. 3.6). |
| Центральный процессор: | Intel Core i7 920 (rev. D0, штатное напряжение 1.1875 В, фото экземпляра). |
| Охлаждение CPU: | Thermalright AXP-140 с вентилятором Thermalright X-Silent 140 x 140 x 25 мм (≈900 RPM). |
| Термоинтерфейс: | Arctic Cooling MX-2. |
| Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
| Видеокарта: | ATI Radeon HD 5850 Asus 1 Гбайт (reference). |
| Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт, 2 шт. |
| Блок питания: | Corsair TX650W, 650 Вт |
| Привод: | DVD±RW Nec AD-7243S. |
| Дополнительные вентиляторы: | Scythe DFS802512L, 80 x 80 x 25 мм, ≈2000 RPM, 3 шт. |
Начинаем сборку с монтажа материнской платы. Она в AeroCool Qx-2000 устанавливается частично на стойки, частично на «выпуклости» в поддоне (он же – дно корпуса). Последних – четыре, столько же в комплекте с корпусом и стоек. И хотя стандарт Micro ATX позволяет фиксировать материнскую плату в восьми точках, некоторые материнки все же включают девятое монтажное отверстие. Однако воспользоваться им тестируемый корпус не позволит.
Стендовая материнская плата MSI X58M попала ко мне не в полном комплекте, среди прочего отсутствовала и заглушка I/O-панели. Корпусная, разумеется, не подошла. Некоторые авторы обзоров корпусов не обращают внимания на такие «мелочи», но отсутствие заглушки может серьезно сказаться на воздушных потоках в корпусе и, как следствие, на охлаждении компонентов. Мне для тестирования нужно подключать к плате лишь клавиатуру и мышь, тут достаточно USB-портов, выведенных на корпус. Поэтому I/O-панель платы я просто заклеил липкой лентой.
Теперь к вопросу о том, почему процессорный радиатор Thermalright AXP-140 в корпусе установлен именно так. Дело в том, что концами трубок вверх он просто не поместился в корпус. С этой стороны материнскую плату от боковой стенки отделяет три сантиметра, но AXP-140 на MSI X58M не хватает и этого.
При горизонтальном положении материнской платы его ориентация непринципиальна, поэтому я просто развернул радиатор на 180°, концами трубок по направлению к картам расширения. Тут проблем уже не возникло, хотя от вставленной в первый слот PCI-E видеокарты AXP-140 отделили буквально считанные миллиметры.
Накладывает ограничения AeroCool Qx-2000 и на максимальную высоту процессорной системы охлаждения. Ей здесь выделено чуть более 11 сантиметров. Это ограничивает нас только низкопрофильными радиаторами топ-конструкции. Впрочем, среди них встречаются и вполне себе суперкулеры, как, например стендовый Thermalright AXP-140: его высота даже с вентилятором не превышает 94 мм.
К слову, очень кстати, что MSI X58M получила второй набор монтажных отверстий для процессорного радиатора, совместимый с Intel LGA 775, иначе с креплением AXP-140 снова пришлось бы мучиться.
С остальных сторон материнской плате и картам расширения в тестируемом корпусе довольно просторно. В первую очередь – за счет того, что им выделен весь его нижний отсек. От передней панели 245-миллиметровую в глубину материнку MSI X58M отделяло более пяти сантиметров. Максимальная заявленная длина карт расширения в AeroCool Qx-2000 равняется 300 мм. В корпусе без проблем разместятся любые современные видеоускорители, кроме Radeon HD 5970. Проблем не будет даже с Radeon HD 5870.
Хорошо, что карты расширения в тестируемом корпусе фиксируются при помощи обычных винтов. А плохо то, что нормальная съемная заглушка здесь только одна. Остальные три – одноразовые, их приходится выламывать. При этом соответствующие винтики в комплект, конечно же, положить забыли.
Ну, вроде с нижним уровнем пока все. Нам еще предстоит сюда вернуться, чтобы подключить провода. Но сейчас ставим на место верхний, будем разбираться с ним.
Начнем с монтажа жестких дисков. Их корзина в корпусе съемная, она прикручивается к боковой стенке верхнего яруса двумя винтами (и снова – только под отвертку).
Поначалу кажется, что установить жесткие диски в корзину можно двумя способами: разъемами назад и вперед. Второй вариант позволит увеличить пространство, доступное блоку питания и его кабелям.
Но при попытке водрузить на свое законное место корзину с ориентированными таким образом винчестерами, оказалось, что мешает недостаточно большой вырез в перегородке между отсеками. Дело в том, что вертикально стоящая в корпусе корзина по высоте больше его «второго этажа», поэтому разработчикам пришлось ее немного «утопить» вниз. А отверстие в перегородке рассчитано только на установку винчестеров разъемами назад.
Это печально, потому что блоку питания при этом остается совсем мало места. Максимальная длина БП, который поместится в AeroCool Qx-2000, – около 150 мм. Из-за этого при тестировании данного корпуса пришлось отказаться от привычного стендового Enermax Revolution (глубиной 190 мм) и воспользоваться удачно подвернувшимся Corsair TX650W.
Этот как раз ровно 150 мм длиной. Только вот он не модульный: образованный всеми его проводами пучок с трудом поместился в соседнем с блоком питания отсеке. А его, между тем, лучше оставлять свободным, иначе процессорной системе охлаждения снизу придется тяжело. Что ж, будем пытаться распихать неиспользованные шлейфы БП «по углам».
О том, что более длинный блок питания сюда бы в принципе не поместился, говорит уже то, что для подключения к нему жестких дисков пришлось еще раз снимать «винчестерную» корзину.
Что касается пятидюймовых устройств, то им в AeroCool Qx-2000 ме́ста отводится достаточно. Даже при внутреннем расположении (за откидной заглушкой) 170-миллиметровый привод не доставал до блока питания добрых пять сантиметров.
Пятидюймовые девайсы – единственные в корпусе – крепятся без использования отвертки. Они снабжены поворотными фиксаторами вроде тех, что мы неоднократно уже встречали в самых разных корпусах среднего и начального уровня. Эти пластмасски прижимают устройство к корзине только с одной стороны и, как следствие, обеспечивают не самую жесткую фиксацию. Тем, кому этого будет недостаточно, можно порекомендовать просто их не использовать и по старинке прикручивать свои приводы.
Ну вот, все компоненты на своих местах, осталось разобраться с проводами. Это непросто в «двухуровневом» корпусе, приходится тянуть «коммуникации» с этажа на этаж и следить, чтобы при опускании верхнего яруса кабели укладывались куда надо.
В то же время очень облегчает процесс свободный доступ к материнской плате сверху и снизу (по бокам корпуса). С корпусными разъемами и многострадальным (в корпусах-башнях) процессорным питанием ATX12V вообще никаких проблем.
В результате мне удалось уложить провода так, чтобы они, с одной стороны, не путались над материнской платой с картами расширения и не сильно перекрывали фронтальный вентилятор на первом уровне; а с другой – не «перекрывали кислород» процессорному вентилятору – на втором:
Уже по завершении сборки был замечен досадный минус AeroCool Qx-2000, связанный с приводом: в том положении, в котором работает кнопка на передней панели, он упирается в заглушку, так что даже немного ее приоткрывает. А при закрытии подпружиненная крышка вообще блокирует лоток, не давая ему заехать. Да, возможно, это особенность конкретного экземпляра корпуса (брак) или частная несовместимость с конкретной моделью привода, но все равно неприятно.
Так или иначе, система собрана, можно переходить к тестированию охлаждения корпуса. Но сначала попытаемся обобщить наши сведения о нем.
По умолчанию система охлаждения AeroCool Qx-2000 состоит из одного вентилятора. Это фронтальная «стодвадцатка», установленная на вдув напротив карт расширения.
Вентилятор основан на втулке, при подаче 12 В должен вращаться со скоростью около 1500 оборотов в минуту (+/–10%) и обеспечивать расход воздуха на уровне 63.75 CFM, потребляя при этом 2.4 Вт (0.2 В).
Вдобавок он может работать не только от 12 В. Корпус оснащен встроенным реобасом. Дискретным, с тремя режимами работы (соответствующие им кнопки раскиданы по периферии «многофункционального регулятора» в левом верхнем углу передней панели AeroCool Qx-2000). При этом на вентиляторы (их к реобасу можно подключить три, а не только штатную «стодвадцатку») подается около 12, 10 и 8 В. Соответственно, в самом тихом режиме штатный вентилятор будет вращаться со скоростью около 1000 RPM. Уже неплохо, корпус при этом может быть довольно тихим.
Для подключения используется стандартный четырехконтактный разъем блока питания (molex). Им же оборудован и штатный вентилятор.
Дополнительно данная «вертушка» оснащена подсветкой, причем также с несколькими режимами работы. Они переключаются кнопкой в центре упомянутого регулятора. Прозрачная «стодвадцатка» может светиться синим или красным, а кроме того, что немаловажно, ее подсветку можно отключить вовсе.
С этим вентилятором все. Помимо него, в корпус можно установить еще четыре «вертушки». Да, именно четыре, здесь нет ошибки. Три посадочных места для «восьмидесяток» на задней панели мы уже видели. А еще одно обнаружилось сверху слева на передней, как раз за регулятором. Зачем оно там нужно – не очень понятно. Тем более такое – под 60-мм вентилятор.
Его мы использовать не будем. А в остальном постараемся корпусу помочь, дооснастив его «восьмидесятками».
Перед началом тестирования, как всегда, несколько слов о методике.
| Прогрев CPU: | LinX 0.6.4. |
| Прогрев GPU: | Fur Mark 1.8.2 («бублик»). |
| Прогрев HDD: | Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел. |
| Мониторинг температур CPU: | RealTemp 3.4. |
| Мониторинг температур HDD: | SpeedFan 4.40. |
| Разгон и мониторинг видеокарты: | MSI Afterburner 1.6.1. |
Уровень шума и эффективность системы охлаждения AeroCool Qx-2000 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Испытания проводились в 64-битной Windows 7 Ultimate. Корпус тестировался во всех в трех режимах работы единственного вентилятора – максимальных, средних и минимальных оборотов («High», «Mid» и «Low» на графиках соответственно). Кроме того, он дооснащался тремя вентиляторами Scythe DFS802512L типоразмера 80 x 80 x 25 мм. Их штатная скорость вращения – около 2000 оборотов в минуту. Но в нашем тестировании они были замедлены до ≈1200 RPM путем подключения к 7 В. При этом издаваемый «восьмидесятками» шум не выделялся на фоне штатной «стодвадцатки» даже в тихом режиме ее работы, поэтому именно в таком режиме корпус с ними и тестировался («Low+Fans» на графиках).
Охлаждение
Процессор Intel Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 (64-битный, 2048 Мбайт, 20 проходов) и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.4. Во всех случаях на графиках – температура самого горячего ядра.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.
Разгон видеокарты осуществлялся под штатной системой охлаждения и составил скромные 920 и 1200 МГц по чипу и памяти соответственно. Для разогрева Radeon HD 5850 использовалась утилита FurMark версии 1.8.2 со следующими настройками:
Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Система охлаждения ускорителя работала в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения ее турбины.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
В помещении в ходе всего тестирования поддерживалась температура в интервале 30–31 градусов Цельсия. Вот так нетипичная жара, от которой уже долгое время буквально изнывает вся центральная полоса нашей страны, поможет нам протестировать систему охлаждения корпуса в максимально жестком режиме :).
Шум
Для проверки акустических параметров вентиляторы AeroCool Qx-2000 запускались в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 5850 на время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 RPM).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Для начала – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
Звуковое давление, дБИспользованный шумомер (модель 8922 производства AZ Instrument) гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
В этот раз сама система немного более шумная, чем обычно, дело здесь в блоке питания. Corsair TX650W хоть и весьма тих на небольших нагрузках, но до Enermax Revolution в этом плане все же не дотягивает. Тем не менее, даже 29 дБ с метра для всей системы на открытом стенде – это далеко не самый плохой вариант.
А вот тестируемый корпус шума добавляет изрядно. На максимальных оборотах его 120-мм вентилятор вряд ли даст вам уснуть в том же помещении. При этом к и без того неприятному вою мотора добавляется заметный аэродинамический шум, порождаемый мелкой решеткой, которую приходится продувать вентилятору.
В среднем режиме ситуация становится лучше, но коренным образом не меняется. Хоть сколько-нибудь тихим (да и то условно) корпус можно назвать лишь на минимальных оборотах его «стодвадцатки». Но и тут, как видите, на фоне ее шума практически «теряются» три не самых тихих 80 мм вентилятора на 1200 RPM.
То есть получается, что шумовая эргономика AeroCool Qx-2000 находится в лучшем случае на среднем уровне. Посмотрим, как у героя сегодняшнего тестирования обстоят дела с охлаждением доверенных ему компонентов:
Охлаждение
Idle | BurnЗдесь все также не очень хорошо. Несмотря на мои «героические старания» по освобождению решетки над процессорным кулером, CPU в AeroCool Qx-2000 приходится несладко. И на открытом-то стенде в такую жару он под Thermalright AXP-140 прогревается почти до 90 градусов, а уж в корпусе, особенно при пониженных оборотах его единственного 120-мм вентилятора, температура разогнанного Core i7 920 и вовсе подбирается к TJMax (границе срабатывания защиты от перегрева). В лучшем случае Qx-2000 без доработок проигрывает открытому стенду четыре градуса, в худшем – девять.
А вот установка дополнительных 80-мм вентиляторов, даже довольно тихоходных, позволяет заметно улучшить температурный режим CPU. То же касается и жестких дисков. В штатной поставке на «втором этаже» корпуса вообще нет вентиляторов. Неудивительно, что под глухой крышкой в нем винчестеры нагреваются даже сильнее, чем на открытом стенде. И при этом очень слабо реагируют на увеличение оборотов корпусного вентилятора. Заметно улучшает их температурный режим лишь добавление «восьмидесяток». Тут уже открытый стенд остается позади. Хотя 47 градусов – это все равно немало.
И только видеокарта чувствует себя в AeroCool Qx-2000 более или менее нормально. Не отстает корпус от открытого стенда по температуре GPU лишь в «шумном» режиме, но при уменьшении оборотов штатной «стодвадцатки» она растет не так значительно. Впрочем, минимально сказывается на комфорте Radeon HD 5850 и добавление «восьмидесяток».
Если попробовать обобщить полученные результаты, то по итогам тестирования я вынужден констатировать, что в своем первозданном виде система охлаждения тестируемого корпуса на горячие разогнанные системы явно не рассчитана. Попытка производителя сэкономить, оснастив двухуровневый корпус лишь одним вентилятором, может выйти пользователю боком. Поэтому, если все же захотите собрать в AeroCool Qx-2000 мощную конфигурацию, готовьтесь добавлять «вертушки».
Что в сухом остатке? Интересный компактный корпус, чьи «неплохие задатки» производителю, к сожалению, полноценно реализовать не удалось. При своих небольших габаритах AeroCool Qx-2000 способен вместить очень серьезную систему. Но только вместить – об ее охлаждении пользователю придется позаботиться дополнительно. При этом дизайн корпуса наверняка многим покажется спорным, а некоторых проблем, вызванных особенностями его конструкции, вполне можно было и избежать.
Впрочем, сто́ит корпус отнюдь не запредельных денег – в районе 70 долларов (в Москве на начало августа 2010 года). Поэтому, если устраивает внешность Qx-2000 и либо готовы ограничиться «негорячей» конфигурацией, либо не против немного корпус «доработать напильником», то вполне возможно, что герой сегодняшнего тестирования вам и подойдет.
Плюсы корпуса AeroCool Qx-2000:
Минусы корпуса:
Особенности, субъективные замечания и рекомендации:
Благодарности:
| Материалы | Сталь 0.6 мм, пластик. |
| Разъемы на передней панели | 2 x USB 2.0; 2 x аудио разъемы 3.5 мм (AC’97 и HDA). |
| 5.25" внешних | 2. |
| 3.5” внешних | 1. |
| 3.5” внутренних | 2. |
| Система охлаждения | Вдув: 120 x 120 x 25 мм вентилятор на передней панели. Трехпозиционный регулятор оборотов для трех вентиляторов. |
| Размеры нетто / брутто | 240 мм (Ш), 300 мм (В), 310 мм (Г) / 280 мм (Ш), 340 мм (В), 440 мм (Г). |
| Масса нетто / брутто | 5.0 кг / 6.1 кг. |
