Энтузиасты, использующие для охлаждению ПК системы водяного охлаждения, следят за новинками зарубежных производителей, основную информацию об эффективности того или иного водоблока мы так же черпаем за иностранных сайтах. Однако довольно давно существует и российский производитель компонентов для СВО — ProModz Cooled Silence.
В этом обзоре познакомимся с одной из последних разработок этой компании — универсальным водоблоком для видеокарт ProModz Cooled Silence GPU V3. По заявлению производителя, этот водоблок третьего поколения отличается от своих предшественников высокоэффективной конструкцией основания, высота водоблока позволяет строить системы с несколькими картами (Cross или Sli). Любителям ярких решений доступны крышки четырех цветов: черный, алюминий, салатовый (флуоресцентный) и синий.
Два водоблока пришло в небольших коробочках с надписями на родном для меня языке:
Надписи от руки говорят о цвете крышек на водоблоке, дополнительная надпись на упаковке с информацией о серой крышке указывает с какими видеокартами совместимо крепление.
Я не любитель агрессивных расцветок в ПК, поэтому интересуюсь коробкой с пометкой «Серый»:
Внутри обнаруживаю пакетик с комплектующими и водоблок в безопасной упаковке, предотвращающей повреждение при транспортировке.
Достаем водоблок из упаковки:
В комплектацию включены штуцера производства Promodz под шланг с внутренним диаметром 10мм. Среди винтиков, гаек, шайб и пружин можно найти и шестигранник для разборки водоблока.

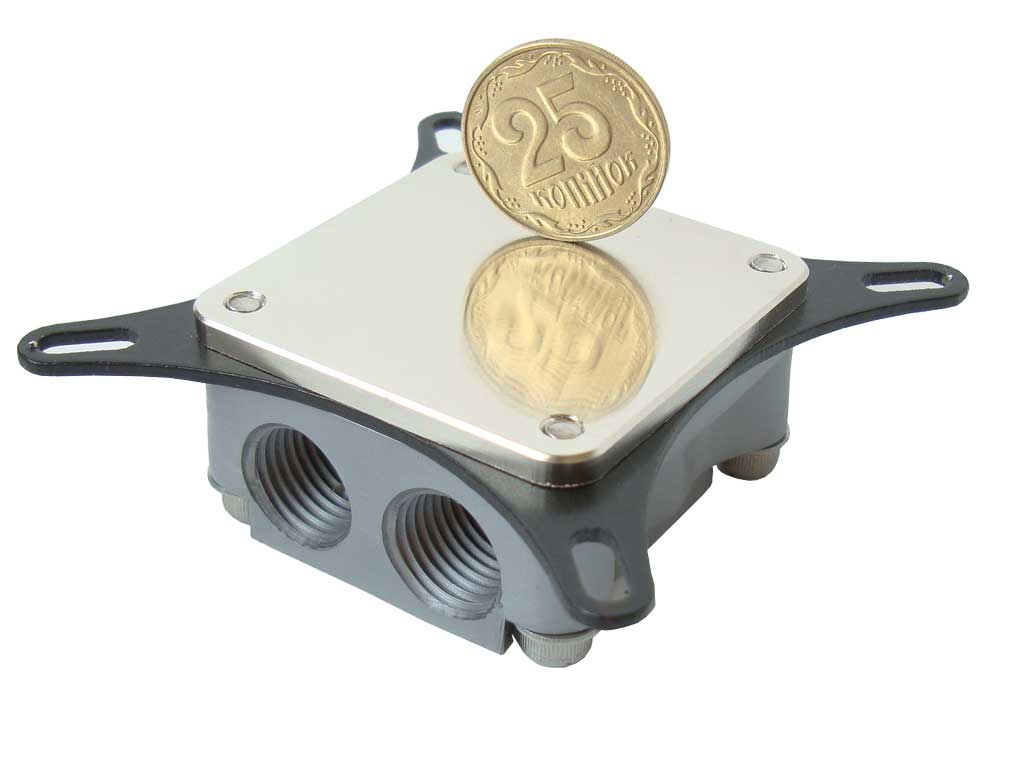

Виновник обзора во всей красе:
Основание водоблока с покрытием из никеля не имеет нареканий по качеству поверхности:
С неподдельным интересом разбираю водоблок:
Между основанием и крышкой вкладывается пластина для крепления водоблока к видеокарте и резинка для создания герметичности соединения. Небольшая полость в крышке в купе с резинкой создают рабочую камеру. Прорези между ребрами нужно повернуть так, что бы они соединяли отверстия входа-выхода в крышке, в противном случае гидродинамическое сопротивление водоблока сильно возрастет (на фото основание повернуто на 90° для лучшего ракурса).
Основание изготовлено из меди марки М1 и полностью покрыто никелем, что позволяет использовать водоблок без опасения за коррозию даже с проточной водой:
Эффективность теплообмена обеспечивают двенадцать ребер шириной 1 мм и высотой 4 мм, расстояние между ребрами 1 мм:
В итоге общая площадь основания, взаимодействующая с водой, превышает 10 квадратных сантиметров.
Для испытания водоблока была выбрана видеокарта GTX280, известная своим горячим нравом. Расстояния между отверстиями крепления системы охлаждения у этой карты так же своего рода испытание, но уже универсальности — не каждый универсальный водоблок для видеокарт совместим с GTX280 / GTX285. Первым делом примеряю водоблок на видеокарту:
Вроде как все на своих местах, водоблок без всяких «но» совместим с картой. При дальнейшей сборке контура выяснилось неприятное для меня свойство водоблока Promodz. Используемые мною штуцера Bitspower Premium G1/4" High Flow 1/2" (BP-WTP-C01) оказались не совместимы:
Расстояния между портами входа-выхода банально не хватает. Скажем откровенно, я не был готов к такому сюрпризу. Уже было потеряв надежду на тестирование до прихода совместимого с водоблоком шланга c внутренним диаметром 10 мм и наружным 14 мм, в отчаянии решил примерить свои шланги с внутренним диаметром 7/16" (11,1125 мм) и наружным 5/8" (15,875 мм) на «родные» штуцера Promodz. На удивление шланги сели, но недостаточно плотно — обжим был просто необходим. Снова трудность — шланги садятся очень близко друг к другу, поэтому места под обжимные кольца не хватает. Проявляем немного смекалки, и шланги обжаты:
Шланги с наружным диаметром 3/4" уже не совместимы с водоблоком и штуцерами Promodz.
Проверяю прижим и прихожу в недоумение от увиденного:
У тепло-распределительной крышки ГП небольшой прогиб, но не настолько велик, что бы контакт с основанием водоблока практически отсутствовал. После небольшого исследования возможных причин отсутствия прижима, выяснил, что виновником стали едва торчащие винты. Недоразумение благополучно разрешилось установкой дополнительных шайб:
Проверяю прижим снова — теперь порядок:
Разработчик уверяет, что в серийной версии ватерблока этот недостаток устранен, и использовать при установке дополнительные шайбы не потребуется.
Карта практически готова к использованию, но необходимо позаботиться об охлаждении элементов питания. В плане устройства альтернативного охлаждения они расположены очень неудачно — хаотично, вокруг большое количество бескорпусных деталей, которые можно легко замкнуть радиатором для микросхем питания. В идеале необходимо использовать специальный радиатор для совместного использования с универсальными водоблоками. Для карт GTX280 существует два решения — радиатор от Swiftech, но его больше не выпускают и найти в продаже очень затруднительно. А вот D-Tek UNI-Sink nVidia 260 & 280 можно найти в американских магазинах за сравнительно небольшие $35. Видеокарта была взята мною у товарища на ограниченное время, поэтому пришлось использовать подручные средства. Два игольчатых радиатора Swiftech MC-14 были распилены на более мелкие радиаторы, которые можно без опаски за короткое замыкание установить на микросхемы питания:
Понимая, что таких радиаторов на элементах питания будет явно недостаточно, планирую обдувать плату вентилятором типоразмера 120мм х 120мм, что позволяет не использовать радиаторы на микросхемах памяти. Ну вроде с видеокартой как и все. Небольшие трудности разрешены, можно приступать к тестированию.
Тестовая конфигурация:
Использовался шланг PrimoFlex Pro LRT Black 7/16in. ID X 5/8in. OD; штуцера Bitspower Premium G1/4" High Flow 1/2" Fitting (BP-WTP-C01), за исключением Promodz GPU V3; Термоинтерфейс AC MX-2
Регистрация параметров СВО:
В ходе тестирования предстоит выяснить эффективность водоблока в зависимости от скорости потока. Для нагрузки на видеокарту использовался интегрированный в OCCT стресс-тест GPU с разрешением 800x600, температуры видеокарты регистрировались утилитой GPU-z. Увеличение потока позволило немного снизить температуру. Небольшая разница в 2°С между наименьшим и наибольшем значениями потока говорит об отличной эффективности водоблока независимо от характеристики потока в контуре.
В ходе тестирования изменялась характеристика потока. Максимальный поток в контуре составил 330л/час. Соответствующая потоку температура заносилась в сводную таблица. На основании полученных данных был построен график температур ГП при постоянной температуре воды в 25°С.
Водоблок отлично справился со своей задачей, температуры одного из самых «жарких» графических процессоров откровенно низкие. Можно подвести итоги впечатлений от водоблока Promodz GPU V3.
Плюсы:
Минусы:
Водоблок станет незаменимым помощником в охлаждении ГП видекарт. Универсальное крепление водоблока подойдет к практически любой актуальной модели видеокарты, так что менять водоблок вместе со сменой видеокарты не потребуется.
Стоит не забывать и о недостатках универсальности — об охлаждении микросхем памяти и элементов питания видеокарт придеться позаботиться самостоятельно.
