Совсем недавно мы рассмотрели одну из самых интересных новинок прошлого года на рынке корпусов – SilverStone Raven 2. У него есть старший брат, относящийся к серии Fortress («крепость» – англ.) и имеющий индекс FT02. По компоновке он очень близок к RV02, но вобрал в себя множество мелких (и не очень) улучшений по сравнению со «вторым вороном», да и внешне выглядит совершенно иначе. Все это не могло нас не заинтересовать, и сегодня overclockers.ru предлагает своим читателям обзор этого корпуса. Встречайте – SilverStone Fortress 2:
Как и Raven 2, он рассчитан, в том числе, на оверклокеров. Вкупе с еще более высокой рекомендованной ценой, установленной производителем у отметки 300 (!) долларов, это рождает серьезные ожидания. Посмотрим, насколько корпус сможет их оправдать.
Начнем, как всегда, с упаковки и комплекта поставки.
Корпус поставляется в крупной картонной коробке. Она глянцевая, дизайн выполнен в темных тонах.
Своим внешним видом упаковка SilverStone Fortress 2 не поражает, но вот в информативности ей точно не откажешь. На больших гранях с одной стороны – изображение корпуса, с другой – его «внутренности» с указанием на основные особенности компоновки FT02. Интересно, что в качестве примера в обоих случаях используется корпус серебристого цвета. Думается, что основным станет все же черный вариант. Именно такой SilverStone Fortress 2 попал к нам на тестирование.
По бокам коробки с одной стороны – краткая спецификация, с другой – весьма объемный ознакомительный текст, плюс дополнительно небольшой перечень основных особенностей корпуса (зато на девяти языках, включая и наш с вами «великий и могучий»).
Коробка заметно вытянута в высоту, ее размеры – 320 мм (Ш), 580 мм (Г) и 750 мм (В). Ручки в виде вырезов с двух сторон расположены удобно, они укреплены изнутри еще одним слоем картона. Так что переносить FT02 на длинные дистанции вдвоем может помешать лишь солидная масса брутто (в упаковке) корпуса – около 19 кг.
Внутри SilverStone Fortress 2 дополнительно упакован в полиэтилен. Это странно, ведь даже более дешевый Raven 2 пребывал все время пути до пользователя в тканом мешочке.
Присутствуют и ожидаемые пенопластовые фиксаторы.
Таким образом, упаковка тестируемого корпуса обычна, но вполне надежна. Посмотрим, какой комплект аксессуаров положил в комплект с ним производитель. В довольно большой коробочке внутри FT02 обнаружились:
SilverStone Fortress 2 поставляется без блока питания.
Как видим, по сравнению с Raven 2 упрощена не только упаковка, но и комплект поставки. Вдобавок, в отличие от «младшего» корпуса, на переднюю панель FT02 трехдюймовое устройство штатными средствами уже не выведешь. Ситуация выглядит несколько странной с учетом заметно более высокой цены тестируемого корпуса. Но кое-что может заставить об этом факте забыть. Речь о внешности SilverStone Fortress 2.
SilverStone Raven 2 выглядел очень неплохо. Но при ближайшем рассмотрении пластик передней панели не добавлял корпусу солидности. У Fortress 2 с этой самой солидностью все в порядке. Он выглядит весьма строго. Передняя, нижняя и задняя панели корпуса – это единая алюминиевая деталь. А сглаженные края визуально облегчают образ FT02, делают корпус внешне менее тяжеловесным. С точки зрения дизайна мне герой сегодняшнего тестирования нравится.
Разумеется, странные пропорции, вызванные нестандартной компоновкой SilverStone Fortress 2, никуда не делись: тестируемый корпус заметно вытянут в глубину, она достигает здесь 616 мм. Да и остальные габариты FT02 также «недетские» – 212 мм (Ш) и 497 мм (В). Впрочем, по сравнению с Raven 2 глубина корпуса все же заметно сократилась (было 643 мм). А высота теперь не превосходит «психологической границы» 500 мм (было 503 мм). И только масса корпуса за счет более активного применения металла ощутимо подросла и составляет теперь 15 кг (против 12.5 кг Raven 2).
Что пластик верхней панели, что металл передней и боковых – хорошо собирают отпечатки пальцев и прочие следы. Но легко очищаются, достаточно протереть их мягкой тряпочкой.
Верхнюю половину сплошной передней панели занимает пятерка 5.25”-отсеков. Вот и первое серьезное отличие от Raven 2 – там восемь пятидюймовых отсеков оккупировали практически всю переднюю панель. Похоже, что корзина жестких дисков в Fortress 2 не зажата направляющими пятидюймовых отсеков, как в RV02. Может, винчестеры еще и устанавливаются сбоку, что гораздо удобнее для сборщика? Скоро узнаем.
Пока закончим с внешними отсеками. Их заглушки немного выделяются по своей фактуре – они в FT02 также алюминиевые, но с отделкой «под нержавейку». Выглядят заглушки следующим образом:
... и прикручиваются к пятидюймовым направляющим двумя винтами, по одному с каждой стороны. Поэтому неудивительно, что заглушки немного крутятся по этой оси. Фиксировать их в правильном положении приходится вручную.
Напомню, что вывести штатными средствами на переднюю панель трехдюймовое устройство SilverStone Fortress 2 в принципе не позволяет.
Кроме 5.25”-отсеков на передней панели тестируемого корпуса – лишь крупный логотип производителя в нижней части. Он также «объемный», неплохо оформлен.
Все элементы управления расположились в передней части верхней панели SilverStone Fortress 2. Слева – блок кнопок и системных индикаторов. «Питание» ближе к пользователю и крупнее, чем «сброс», а Power LED и HDD LED – одинаковые, светятся при работе синим.
В центре «панели управления» – порты быстрого доступа. Их блок прикрыт сдвигающейся крышкой из глянцевого пластика. Ее не очень-то легко поддеть (разве что ногтем), и на крышке особенно заметны любые следы. Но лучше такая, чем никакой: без нее разъемы со временем были бы забиты пылью.
На панель быстрого доступа в FT02 выведены лишь USB- да аудио-порты (поддерживается как AC’97, так и HDA), по паре каждых. «Универсально-последовательные» разъемы неплохо разнесены, крупные USB-коннекторы не будут мешать друг другу. Но набор портов все равно скуден для корпуса за 300 долларов (именно столько стоил SilverStone Fortress 2 в московской рознице в начале марта 2010 года) – eSATA и Firewire здесь бы точно не помешали. Да и вторая пара USB кому-нибудь да пригодилась бы. Современные материнские платы поддерживают 12–14 таких портов, а на заднюю их панель обычно выведено не более 8–10.
По остальной верхней панели становится понятна главная компоновочная особенность тестируемого корпуса – повернутая на 90° материнская плата.
Декоративная пластиковая крышка с обильной перфорацией легко снимается. Она крепится с помощью пластиковых же штырьков, плотно сидящих в своих пазах, спереди и сзади присутствуют удобные ручки-выступы. И под ней обнаруживается, также обильно «продырявленная», ...типичная задняя панель компьютерного корпуса. Перфорированные заглушки слотов расширения, отверстие для планки I/O-панели материнской платы, 120 мм вентилятор рядом и вырез под блок питания – все расположено совершенно стандартно.
Блок питания даже не переместили к слотам расширения – с этой точки зрения в SilverStone Fortress 2 все очень консервативно (если данное слово вообще можно употреблять применительно к тестируемому корпусу). Также отметим, что вытяжной 120 мм вентилятор в FT02 прикрыт правильной «проволочной» решеткой.
Между заглушками слотов расширения и вырезом для блока питания на верхней панели Fortress 2 притаились три переключателя оборотов вентиляторов. Они двухпозиционные и очень напоминают рычажки «Two Cool», виденные нами недавно в корпусе Antec Two Hundred. Переключатели подписаны Front, Middle и Rear. Забегая вперед, скажу, что это не означает присутствия в FT02 вентиляторов спереди и сзади. Все три переключателя заведуют нижними «стовосьмидесятками». Те установлены в ряд, и их действительно можно обозначить как переднюю, среднюю и заднюю.
В задней части крышки присутствует отверстие для вывода проводов. Предполагается, что все кабели пройдут под крышкой назад и уже далее будут аккуратным «хвостом» свисать вниз. Или тянуться вверх, если кто-то захочет поставить систему с SilverStone Fortress 2 на пол.
Упомянутое отверстие в задней панели тестируемого корпуса уже не такое хлипкое, как пластиковая «арка» в RV02. За него Fortress 2 вполне можно переносить. Правда, с другой стороны зацепиться все равно особенно не за что – вторая «ручка» исчезает вместе с верхней пластиковой панелью.
Таким образом, единственным примечательным элементом на задней панели тестируемого корпуса остается большая квадратная вентиляционная решетка блока питания. Она оборудована съемным пылевым фильтром-сеткой на пластиковой рамке, который легко (де-)монтируется и моется. Штатных отверстий для крепления сюда вентилятора ожидаемо нет (все-таки у блока питания обычно есть свой :)).
Что касается боковых панелей, то они у SilverStone Fortress 2 сплошные. Присутствует вариант с окном (итого разновидностей корпуса четыре, их образуют комбинации черного и серебристого цветов, с окном и без), но к нам на тест попал корпус без него. С моей точки зрения, внимания заслуживают оба варианта: «сплошной» выглядит более строго и солидно, а окно в свою очередь позволит выставить напоказ необычную внутреннюю компоновку корпуса.
Жаль, что неприятность с неплотным прилеганием верхней пластиковой фальшпанели в задней части никуда не делась. Как и Raven 2, тестируемый сегодня корпус также просвечивает в этом месте насквозь.
Кроме фальшпанели сверху, в SilverStone Fortress 2 присутствует некое ее подобие и снизу – на фотографии сбоку видно, что корпус как будто приподнят на несколько сантиметров. При этом снизу он выглядит сплошным. Ножки FT02 образуют две резиновые полоски спереди и сзади во всю ширину корпуса.
На этом завершаем внешний осмотр SilverStone Fortress 2. Время заглянуть внутрь. Но сначала, как всегда, фотографии тестируемого корпуса со всех сторон:
Каждая боковая панель SilverStone Fortress 2, как и в случае с Raven 2, прикручена к шасси сверху двумя винтами с накаткой. Соответственно, чтобы открыть корпус, нужно сначала демонтировать верхнюю крышку.
Боковые панели FT02 практически по всей площади (разумеется, в версии с окном об этом речь не идет), а также передняя и задняя в нижней части оклеены изнутри пенополиуретаном – синтетическим шумоизоляционным материалом. По своей «консистенции» он больше всего напоминает поролон. Толщина – около 4 мм.
Внутренняя компоновка SilverStone Fortress 2 поистине необычна. В этом вопросе корпус – явный наследник серии Raven. Поддон материнской платы развернут на 90°, она смотрит разъемами вверх.
Добавляет корпусу «интриги» и полностью черный интерьер. Внутри качество обработки и окраски деталей, а также сборки – на высоте. Посмотрите только, как загнуты кромки крупных отверстий. По мне, так это лучше, чем пластиковые ободки, которые постоянно норовят отвалиться.
Снизу FT02 буквально насквозь продувают три 180 мм вентилятора, которые также снабжены легкосъемными пылевыми фильтрами. Они выдвижные, никак не фиксируются. Но при закрытой боковой стенке пластиковые ручки, которыми оборудованы рамки фильтров, упираются в нее, так что беспокоиться по этому поводу не придется.
Сами фильтры полностью аналогичны тому, что применяется на задней панели, они легко чистятся. Конечно, было бы лучше, если бы к этим фильтрам также был доступ снаружи, и для их обслуживания не приходилось снимать боковую стенку (а значит, и верхнюю крышку) корпуса. Но и такие лучше, чем ничего.
Немного выбиваются из общего ряда мелкоячеистые пластиковые сетки, прикрывающие нижние вентиляторы изнутри. Какие-то решетки здесь необходимы, чтобы многочисленные провода не забивались в крыльчатку (хотя аккуратный сборщик всегда сможет этого избежать). Но правильные «проволочные» решетки, на мой взгляд, были бы в тестируемом корпусе уместнее.
Бо́льшая часть переднего вентилятора ответственна за охлаждение жестких дисков – их корзина расположена непосредственно над ним. Для лучшей вентиляции она перфорирована сверху и снизу.
Сверху все остальное пространство оккупировали пятидюймовые отсеки.
Винчестеров в SilverStone Fortress 2 штатными средствами можно разместить пять штук. По сравнению с тремя в случае с Raven 2 – серьезный прогресс. Притом, что места корзина занимает столько же. Правда, вторую уже не поставишь. Но, насколько мне известно, они для RV02 отдельно и не продаются.
Одно (переднее, но планку можно перевесить на любое) из посадочных мест для жестких дисков оборудовано планкой, позволяющей подключить винчестер, просто вставив в корзину. Производитель отдельно говорит про возможность «горячей» замены жесткого диска (hot swap) таким образом. Но по типу подключения разницы с обычными проводами – никакой. Ваш покорный слуга неоднократно подключал винчестеры с интерфейсом Serial ATA «на лету», и они прекрасно опознавались системой после сканирования конфигурации на обновления в диспетчере устройств ОС Windows.
Многочисленные вырезы в поддоне SilverStone Fortress 2 прозрачно намекают на наличие за ним пространства для проводов. А зафиксировать там кабели помогут комплектные стяжки: снизу и справа от материнской платы, если смотреть из-за поддона, в нем присутствуют соответствующие петли.
Самое крупное отверстие – в районе процессорного разъема на материнской плате – призвано дать пользователю возможность (де-)монтировать прямо в корпусе даже процессорные системы охлаждения, оснащенные backplate (монтажной пластиной с обратной стороны платы).
Как видите, FT02 изнутри довольно прост. Посмотрим, так же ли легко проходит в нем сборка системы. С установкой жестких дисков в Raven 2 были некоторые сложности.
Но сначала, как всегда, фотографии SilverStone Fortress 2 изнутри с разных сторон:
В тестируемом корпусе собиралась следующая система:
Сборку начнем с самого интересного – того, что в SilverStone Fortress 2 изменилось по сравнению с Raven 2, – с установки жестких дисков.
Их корзина оборудована пятью съемными салазками, которые фиксируются с помощью ручки-защелки и легко выдвигаются. При этом все размеры подогнаны идеально, салазки в корзине сидят плотно, что обещает отсутствие дребезжания и прочих «радостей жизни».
Винчестеры к салазкам крепятся с помощью винтов. Вот таких – необычных, это именно их в комплекте с корпусом ровно 20 штук (по четыре на пять жестких дисков).
Контакт осуществляется через резиновые шайбы, призванные уменьшить передачу вибраций с винчестеров на корпус. Шайбы мягкие, справляются со своей задачей неплохо.
Интересно, что сама пластиковая рамка позволяет задействовать и центральные монтажные отверстия по бокам жестких дисков. Но ни винтов, ни шайб в комплекте для этого не хватит.

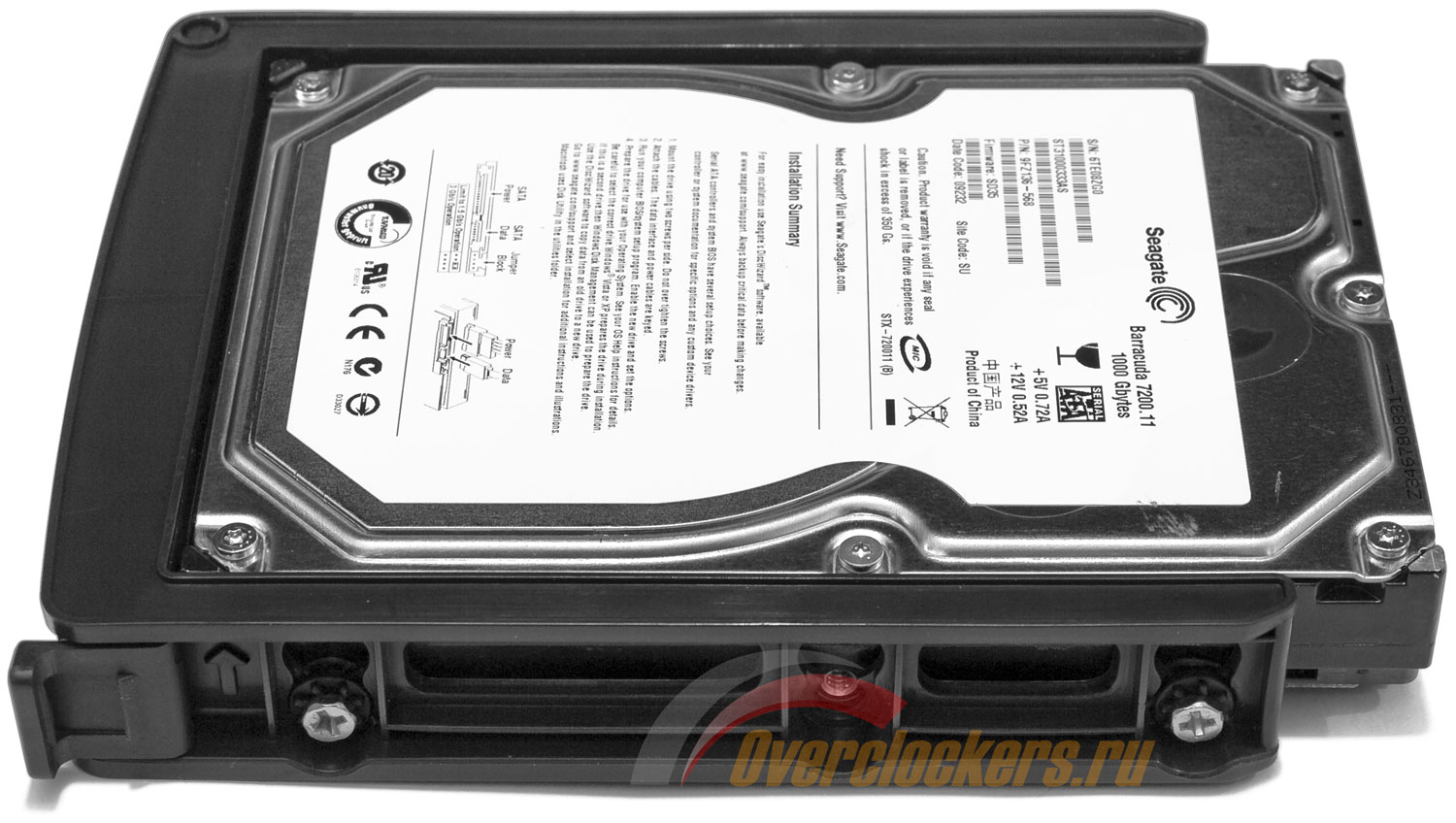

Винчестер, прикрученный к салазкам, выглядит следующим образом:
Далее достаточно задвинуть его в корзину и защелкнуть фиксатор. Тот жесткий диск, которому повезло оказаться напротив планки с разъемами, подключается сразу. К остальным нужно подвести провода с обратной стороны корпуса.

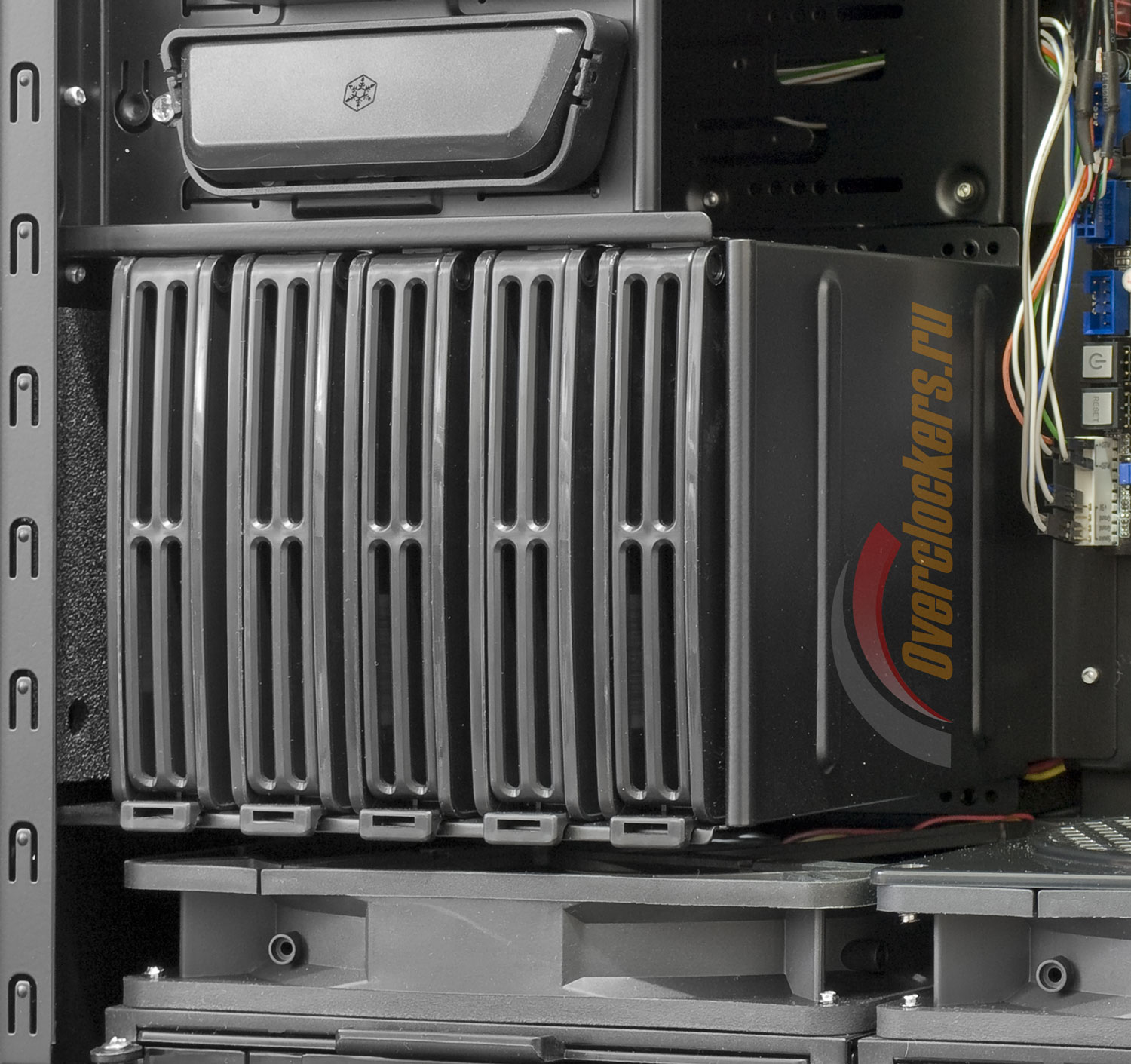

В результате по корзине «с лица» практически незаметно, что туда установлено три винчестера:

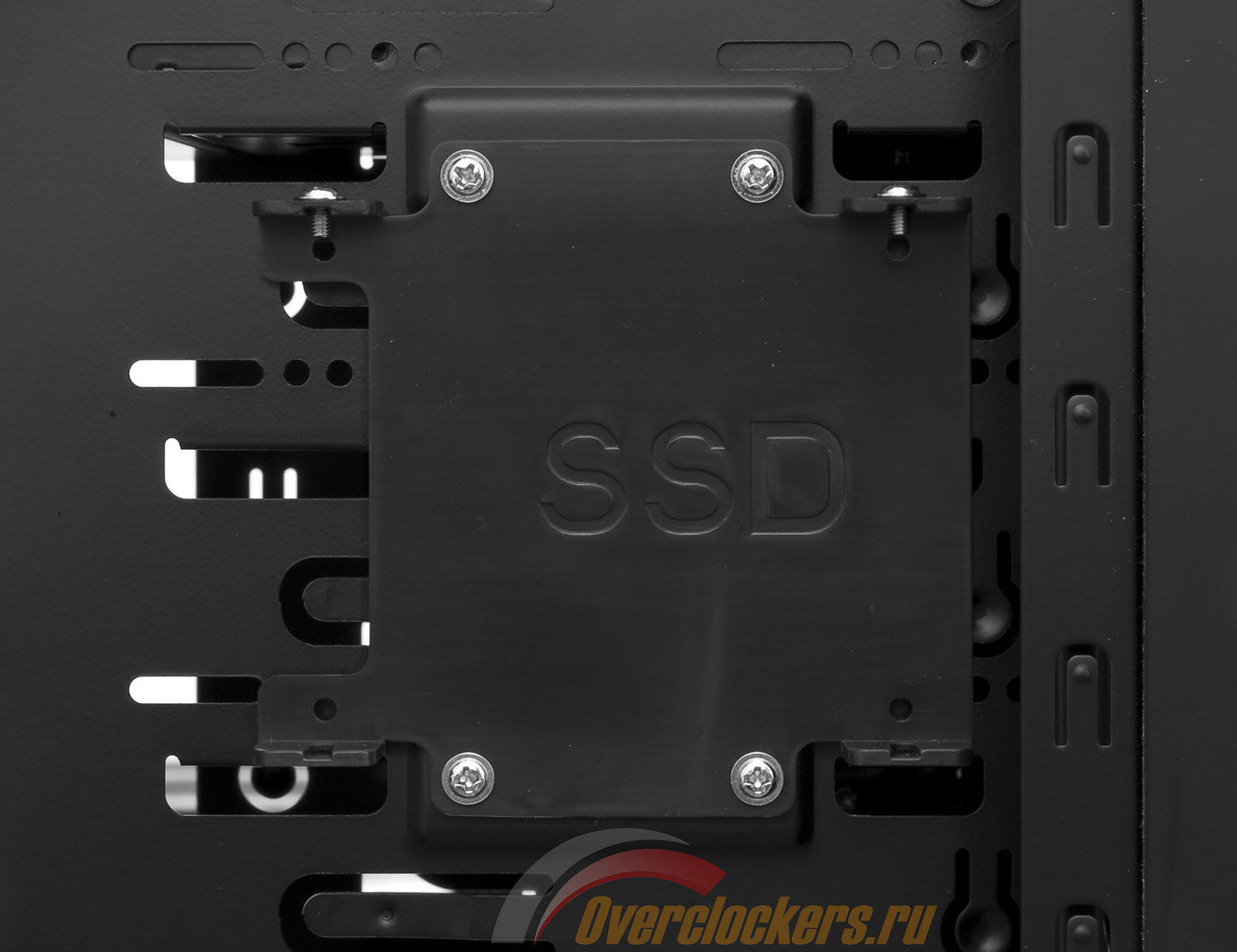

И в довершение истории про монтаж жестких дисков упомянем про штатное крепление для 2.5”-устройства в тестируемом корпусе. Твердотельный накопитель (Solid State Drive) или мобильный жесткий диск прикручивается к комплектной пластине, а уже она в свою очередь – к направляющей пятидюймовых отсеков с обратной стороны FT02. Выглядит это следующим образом:
Что касается пятидюймовых устройств, то в этом вопросе у SilverStone Fortress 2 все так же, как и у Raven 2.
В верхний отсек длинные устройства устанавливать не рекомендуется. И вот почему.
Начнем с того, что там сверху вентиляционные отверстия, перегородить которые приводом – значит нарушить «баланс» системы охлаждения корпуса. Возможно, поэтому производитель и не оснастил верхний отсек системой безвинтового крепления пятидюймовых устройств.
Зато следующие четыре могут похвастать ее наличием:

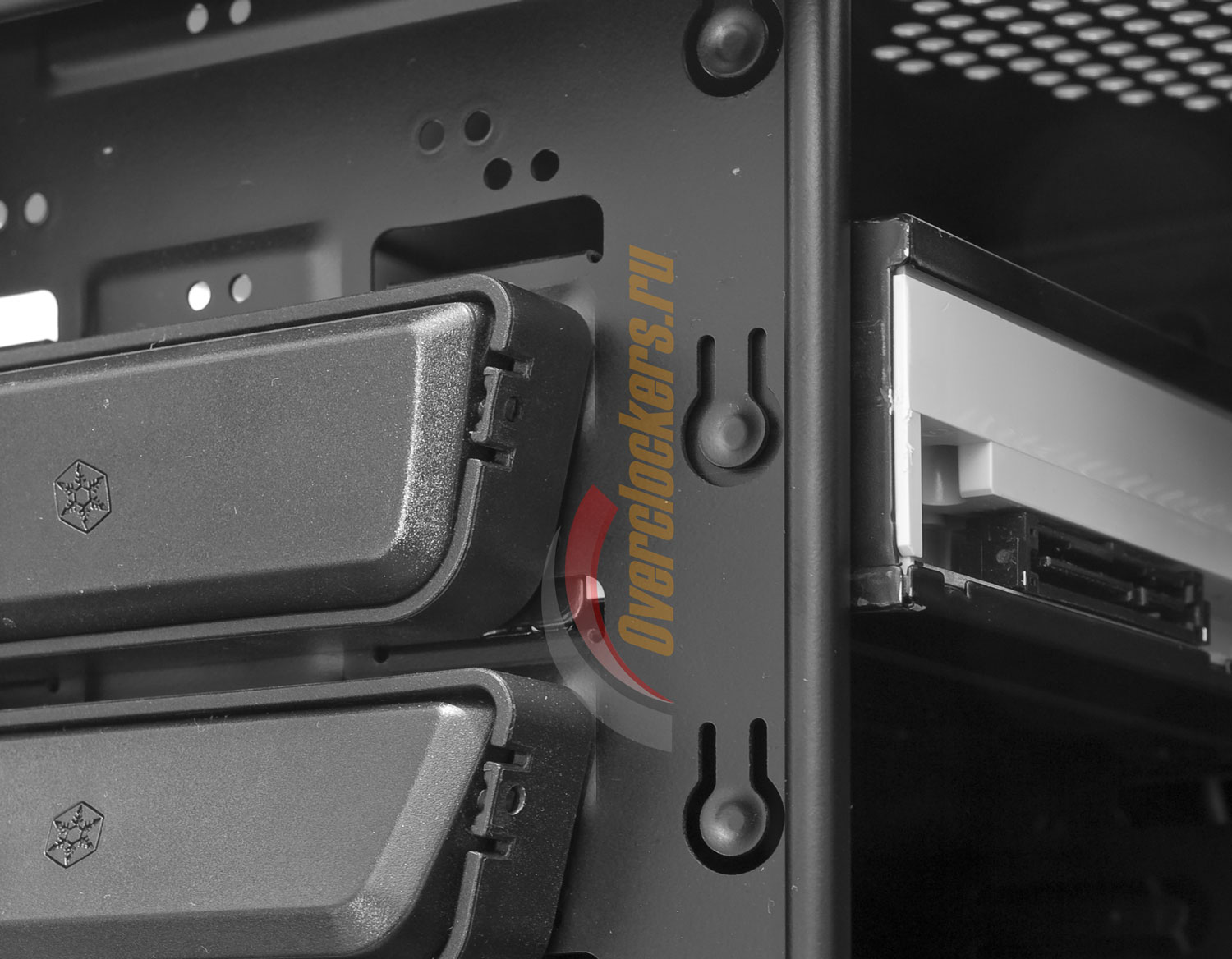

Крупная пластиковая кнопка с логотипом SilverStone «выпускает» ножки и надежно фиксирует устройство в отсеке. Хотя больше в этом помогают четко подобранные размеры: и обычный-то привод буквально зажат между направляющими, а уж мой, чуть раздавшийся за счет краски, так и вовсе с трудом протиснулся в FT02.
Ну, а теперь вторая причина, почему пользоваться верхним отсеком неудобно (а для некоторых устройств он не подойдет в принципе). Кстати, это касается и второго: по глубине их изнутри ограничивает фиксатор карт расширения. Поэтому устройства длиннее 195 мм (например, многие контейнеры для жестких дисков) туда в принципе не поместятся.

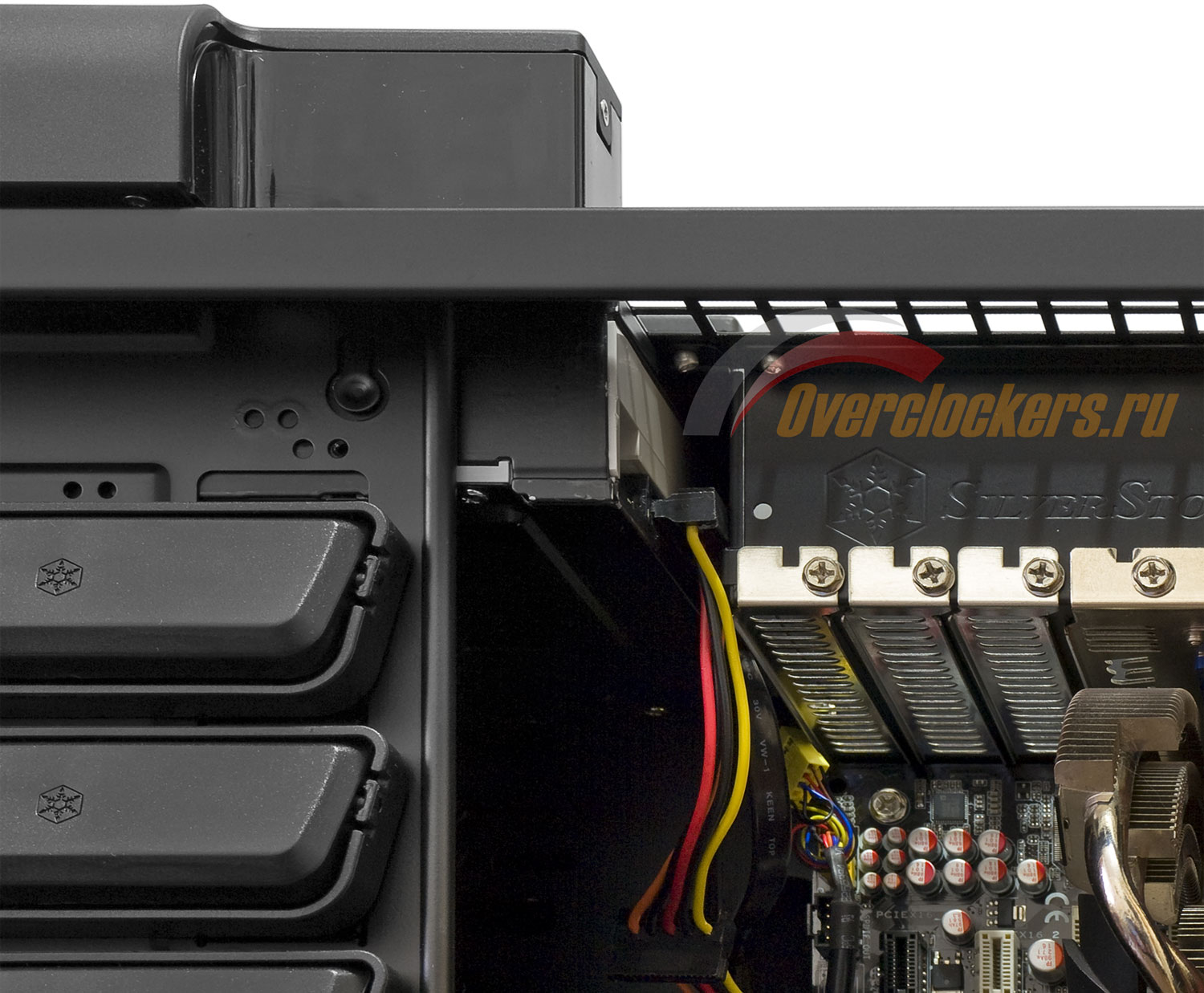

Так, упершийся изнутри в этот фиксатор Scythe Quiet Drive (198 мм) все равно выступает из передней панели. Вот она – расплата за уменьшившуюся глубину корпуса.
180-миллиметровый привод – максимум, что можно установить в верхний пятидюймовый отсек. В Raven 2 мы этого не сделали, здесь же решили попробовать.
Подключить к нему провода, пусть и с трудом, но удалось. А вентиляционные отверстия он практически не перекрывает. Выглядит это следующим образом:
Не забудем и про блок питания. Казалось бы, прикручиваешь его штатными четырьмя винтами (а кто-то обходится и двумя – по диагонали), да и дело с концом.
Но инженеры SilverStone предпочли перестраховаться – все-таки нестандартное «висячее» положение. А блоки питания в таких системах порой используют тяжелые... Как наш стендовый Enermax Revolution :).
Поэтому в комплекте SilverStone Fortress 2 присутствуют два интересных аксессуара.
Первый – это ремень-фиксатор на липучке. Им блок питания можно притянуть к поддону. Заранее пропускаем ремень через петли (иначе протолкнуть его вдоль задней стенки корпуса будет проблематично) и просто затягиваем на блоке питания. Выглядит это следующим образом:

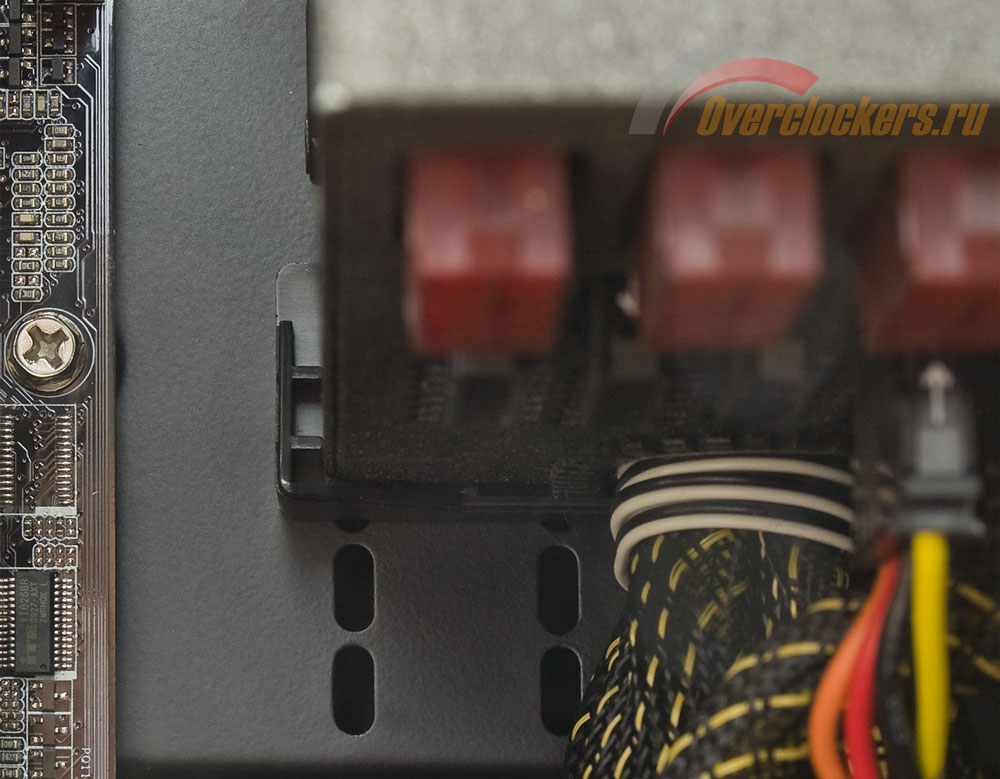

Похожее крепление (правда, жесткое, представленное солидной стальной конструкцией) мы уже встречали в корпусе Lian Li Armorsuite PC-P50.
Но в SilverStone Fortress 2 есть кое-что еще. Те, кому и такое крепление покажется недостаточно надежным, могут использовать комплектный пластмассовый уголок. Он подпирает блок питания снизу. И именно для него предназначены многочисленные мелкие вырезы в поддоне материнской платы. Дополнительно зафиксировать таким образом в тестируемом корпусе можно блок питания длиной от 14 до 23 сантиметров (а значит, абсолютное большинство представленных на рынке моделей стандарта ATX).
Блок питания с большим вентилятором в FT02 можно установить обоими основными способами: этой самой вертушкой внутрь и наружу. Сразу скажу, что заметного влияния ориентации блока питания на температурные режимы компонентов в ходе тестов отмечено не было.
Теперь, когда вся «обвязка» в корпусе, можно поговорить и про материнскую плату с картами расширения.
Материнская плата в SilverStone Fortress 2 устанавливается на стандартные шестимиллиметровые стойки. Шесть из них – верхние – уже вкручены в поддон.
Как же одиноко выглядит полноразмерная ATX-плата с не самым маленьким кулером (Thermalright Ultra-120 eXtreme) в тестируемом корпусе!
Проблем совместимости по высоте с крупными процессорными системами охлаждения также не будет: упомянутый 155-миллиметровый TRUE не доставал до боковой панели более сантиметра.
А вот с отверстием «под backplate» не все так гладко. Процессорный разъем на стендовой плате Asus P6TD Deluxe расположен довольно стандартно, но все равно с одной стороны он буквально упирается в край этого выреза. Будь сокет чуть ближе к слотам памяти (а такие материнские платы встречаются, взять ту же EVGA X58 SLI Classified), и данное отверстие стало бы бесполезным.
Карты расширения в тестируемом корпусе крепятся с помощью старых добрых винтиков. Некоторые обозреватели отмечают, что в черных изнутри SilverStone Raven 2 и Fortress 2 лучше бы смотрелись черные же заглушки карт расширения. Хочется у них спросить: а часто ли они видели такие монтажные планки у самих карт расширения? «Темненные» встречаются, но совсем черные мне как-то не вспоминаются. Абсолютное их большинство – такие же серебристые, как и заглушки в RV02 и FT02. В этом смысле в данных корпусах все гармонично.
Но совсем уж отъявленные эстеты, что «заморочатся» подбором комплектующих под черный изнутри Fortress 2, могут обратить внимание на комплект черных перфорированных заглушек SilverStone Aeroslots. Правда, не уверен, что его будет легко найти у нас в продаже.
Что касается ограничения на длину карт расширения, то в тестируемом корпусе без проблем разместятся любые платы не длиннее 310 мм. А значит, все современные видеоускорители бытового сегмента, включая и Radeon HD 5970. Но тут нужно учитывать, что при установке на штатные вентиляторы радиатора системы жидкостного охлаждения объем доступного картам расширения пространства сократится.
Как и SilverStone Raven 2, Fortress 2 мы протестировали в том числе и с двумя видеоускорителями. О результатах – ниже.
Пока же несколько слов про укладку кабелей. Бо́льшую часть неиспользуемых шлейфов действительно можно провести за поддоном материнской платы FT02. Соответствующие отверстия расположены удобно, а ме́ста по ширине достаточно – более двух сантиметров.
Портит картину лишь то, что все неиспользуемые кабели блока питания, хотя их можно скрутить и кинуть прямо под ним, остаются на виду. Но в целом система, собранная в SilverStone Fortress 2, все-таки выглядит достаточно аккуратно. И очень интересно:
Только это далеко не все кабели, о которых нужно беспокоиться в данном корпусе. Не сто́ит забывать и про внешние. Ведь здесь-то они внутри – под верхней крышкой FT02.
Мои опасения по поводу того, что под ней не хватит места каким-нибудь особо крупным разъемам (или, например, переходникам, вроде DVI -> D-SUB и DVI -> HDMI) не подтвердились: от заглушек карт расширения до крышки – около восьми сантиметров. Выводятся провода через отверстие в задней панели корпуса. Напоминаю, что в отличие от Raven 2 она здесь вполне может использоваться в качестве ручки для переноски.
Вообще SilverStone Fortress 2 очень похож на этакую работу над ошибками Raven 2. Некоторые моменты в его конструкции стали ощутимо лучше. В данном корпусе действительно удобно собирать систему. Более того, это просто интересно делать :).
Перед тем как перейти к тестированию FT02, рассмотрим его систему охлаждения.
Система охлаждения Fortress 2 состоит из четырех вентиляторов: вытяжного 120 мм под крышкой и трех 180 мм снизу на вдув.
Все они содержат логотип SilverStone, «стодвадцатка» промаркирована как RL-4Z S1202512LIW-3M, она потребляет 0.26 А по линии 12 В и всегда крутится со скоростью 1200 RPM. Ее крыльчатка не может похвастать агрессивным профилем, зато лопасти снабжены характерными «выщерблинами».
Когда такие используются в паре с радиатором, это может помочь увеличить турбулентную составляющую потока. А вот зачем подобный вентилятор поставили на «вытяжку» в корпус, не очень понятно. Возможно, в TF02 это каким-то образом используется для уменьшения издаваемого вентилятором шума или даже для снижения массы крыльчатки. Сложно сказать. В любом случае, этот вентилятор – отнюдь не данность, в SilverStone Fortress 2 можно установить любую свою «стодвадцатку».
Что касается 180 мм вентиляторов, то они промаркированы как RL4Z S1803212-3M, 0.3 А, 12 В. Их оборотами можно управлять с помощью уже упомянутых рычажков. В положении High («H») на вентиляторы подается чуть менее 12 В, что дает порядка 1000 оборотов в минуту, в Low («L») – около 8 В и 700 RPM соответственно.
Эти вентиляторы, как котлета в многослойном бургере: сверху – пластиковая решетка, снизу – рамка с фильтром, потом еще одна, на этот раз крепежная, и только за ней, наконец, перфорированная стенка корпуса. Тем не менее, все это не сильно мешает вентиляторам «жить и работать на благо охлаждения системного блока». Упомянутая рамка крепления здесь также не лишняя: она позволяет легко, открутив всего два винта, демонтировать вентилятор.
Не забудем и про возможность с помощью штатных переходных планок установить на нижние вентиляторы (или вместо них) радиатор системы жидкостного охлаждения.
Очевидный перекос в сторону вдува вкупе с пылевыми фильтрами на всех «входных» отверстиях должен, по крайней мере, минимизировать накапливание в корпусе пыли. Вторым плюсом данной организации системы охлаждения тестируемого корпуса является более равномерный продув всего отсека материнской платы. Здесь помогут и расположенные почти вплотную к ней нижние вентиляторы, и обильная перфорация сверху. Реализацию подобной схемы (за исключением ориентации материнской платы) мы имели возможность ранее наблюдать в корпусе Lian Li Tyr PC-X2000. Система охлаждения этого корпуса оставила приятное впечатление: он оказался «тихим и холодным». Посмотрим, сможет ли SilverStone Fortress 2 превзойти достижение своего именитого предшественника.
Процессор Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Intel Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.4.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и таймингах 7–7–7–18–1N.
Корпус тестировался в конфигурациях с одной видеокартой Radeon HD 4890 (reference и MSI Cyclone) и с двумя (reference). Система охлаждения MSI Cyclone не выдувает нагретый воздух напрямую из корпуса. Интересно посмотреть, как это скажется на температурах остальных компонентов.
Во всех случаях разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 920 и 1120 МГц по чипу и памяти соответственно. Фиксация показателей температур GPU происходила после их стабилизации (пять минут без изменений). Системы охлаждения видеокарт работали в штатном автоматическом режиме. Поэтому на графике указаны также доли от максимальных оборотов их турбин.
Из винчестеров на графике представлен тот, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего процесса находилась в пределах интервала 24–25 градусов.
Дополнительно в тестировании эффективности системы охлаждения корпуса принял участие открытый стенд. А на графиках с уровнем шума вы найдете и результаты, показанные SilverStone Raven 2.
Для проверки акустических параметров вентиляторы Fortress 2 запускались в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде, в двух режимах работы корпусных вентиляторов: все большие – на «High» (≈1000 RPM) и – на «Low» (≈700 RPM).
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одиночного (!) Radeon HD 4890 на время тестирования фиксировалась на минимальном доступном уровне – 20%.
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Измерения уровня шума системы со снятыми внутренними решетками 180 мм вентиляторов были проведены и дали те же результаты, что и в случае с Raven 2: слышимый эффект это дает только при высоких оборотах этих вертушек и с близкого расстояния. Но и тут разница невелика.
А все остальные случаи мы сейчас рассмотрим.
Начнем с тестирования шумовой эргономики. Первым делом посмотрим на «сухие цифры»:
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность в полдецибела в диапазоне от 30 дБ. Так что относиться к выданному им «в фоне» значению в 26 дБ следует как к весьма приблизительному. |
Полученные значения практически в точности повторяют те, что мы получили в корпусе SilverStone Raven 2.
Да, мы рассчитывали, что шумоизоляция позволит SilverStone Fortress 2 превзойти по шумовой эргономике своего предшественника. Но не вышло. Возможно, без нее (я «шумку» отдирать не стал по понятным причинам) тестируемый корпус был бы «громче». Но факт остается фактом: Raven 2 удалось сделать настолько же тихим без каких-либо дополнительных ухищрений.
Оба корпуса в целом тихие, а при пониженных оборотах 180 мм вентиляторов – и просто тихие, без всяких оговорок. Субъективно при этом в FT02 немного более, чем в RV02, начинает выделяться шум 120 мм вентилятора. Все-таки 1200 оборотов в минуту – это достаточно много. Но даже беспристрастный шумомер зафиксировал минимальное увеличение уровня шума, да и то в паре случаев (думаю, это можно списать на погрешность измерений).
Увеличение оборотов 180 мм вентиляторов делает издаваемый корпусом шум гораздо заметнее. Но, например, разгоняющаяся под 3D-нагрузкой до 1800 RPM (36–37%) турбина «референсной» видеокарты Radeon HD 4890 эти «стовосьмидесятки» с легкостью заглушает. Т.е. для большинства пользователей и такой режим будет вполне комфортным.
В целом система охлаждения тестируемого корпуса обеспечивает неплохую шумовую эргономику. Посмотрим, как она справляется со своими прямыми обязанностями.
Для начала – с одной видеокартой Radeon HD 4890 MSI Cyclone. Обычно корпуса, оборудованные системой охлаждения с приоритетом на вдув, вызывают опасения: а не «задохнутся» ли внутри видеокарты, не выдувающие воздух напрямую из корпуса. Raven 2 мы в таком режиме не тестировали. Fortress 2 и по компоновке, и по организации системы охлаждения очень на него похож. Так что, думаю, эксперимент даст ответ по поводу обоих корпусов. Результаты получились следующие:
Idle | BurnНу, в общем-то, видеокарта чувствует себя совсем неплохо, лучше даже, чем «референс» в Raven 2. В первую очередь, конечно, благодаря оригинальной системе охлаждения, которая пусть и не выдувает воздух напрямую из корпуса, но все же в целом более эффективна, чем «референсная».
Да, никаких особых «откровений» в плане эффективности системы охлаждения необычная компоновка SilverStone Fortress 2 не преподносит. Впрочем, уже само то, что корпус практически сравнялся по охлаждению с открытым стендом в тихом режиме работы вентиляторов, не может не радовать. Похоже, что вытяжной вентилятор на верхней панели делает свое дело.
Что касается жестких дисков, то здесь ситуация точно такая же, как и в корпусах стандартной компоновки с вентилятором непосредственно перед «винчестерной» корзиной: в SilverStone Fortress 2 жесткие диски чувствуют себя прекрасно. Про открытый стенд такого не скажешь.
Правда, винчестеры в тестируемом корпусе очень чувствительны к расположению устройств в пятидюймовых отсеках над ними. Представленные на графиках результаты получены при одном приводе в самом верхнем отсеке. Я поэкспериментировал с его расположением в корпусе. При установке привода вплотную к корзине с жесткими дисками их температура при прогреве увеличивается на два-три градуса. А если длинное (вроде упомянутого Scythe Quiet Drive) пятидюймовое устройство закрывает верхние вентиляционные отверстия под крышкой, то на один-два. Не так существенно, но все равно это сто́ит учитывать.
Пока же попробуем заменить видеокарту на «референс», чья система охлаждения выдувает нагретый воздух напрямую из корпуса вверх. В таком режиме мы Raven 2 уже тестировали:
Idle | BurnТут и комментировать особенно нечего. Ситуация практически не поменялась. Тот же (и тот же, что был у RV02) паритет с открытым стендом в тихом режиме. Температуры остальных компонентов при установке видеокарты с «правильным кулером» практически не изменились, что говорит о неплохой сбалансированности системы охлаждения корпуса.
В прошлый раз мы не упомянули режим максимальных оборотов вентиляторов, восполним этот пробел сейчас. В обоих случаях данный режим, пусть он и не очень шумный, особого смысла не имеет: лишние 300 RPM «стовосьмидесяток» дают лишь пару градусов преимущества.
Попробуем усложнить тестируемому корпусу задачу – поставим вторую такую же видеокарту. Raven 2, помнится, именно в таком режиме показал наилучшие (относительно открытого стенда) результаты:
Idle | BurnБыло бы странно, если бы в полностью аналогично устроенном SilverStone Fortress 2 ситуация существенно отличалась. Как и ожидалось, именно здесь система охлаждения тестируемого корпуса раскрывает свой потенциал. На открытом стенде ближайшая к CPU видеокарта «греется» ощутимо сильнее, тогда как в FT02 буквально на нее дует 180 мм вентилятор. Результаты – на графике. Да, в закрытом корпусе, в первую очередь из-за его небольшого объема, наблюдается минимальный рост температур всех компонентов. Но пять градусов преимущества над открытым стендом по температуре упомянутой видеокарты, а также заметно (в том числе на слух) более низкие обороты ее вентилятора – это отличный результат. Ранее мне такое приходилось наблюдать лишь по температурам жестких дисков... и в Raven 2, конечно :).
Таким образом, можно констатировать, что система охлаждения SilverStone Fortress 2 показывает себя очень неплохо. Если сравнивать этот корпус с уже упомянутым Lian Li Tyr PC-X2000, то между ними будет примерный паритет.
Получается, поворот материнской платы ничего не дает? В активном режиме (с работающими вентиляторами), видимо, да, разница не так заметна. Но подобная компоновка идеально подходит для организации пассивного охлаждения, только за счет естественной конвекции. Действительно, все плоскости (и материнской платы, и карт расширения) в FT02 вертикальны, даже жесткие диски ставятся на бок; сверху и снизу от основного отсека – никаких препятствий (нет других компонентов, а дно и крышка корпуса обильно перфорированы), а значит, ничего не будет мешать нагретому воздуху подниматься вверх.
В этом корпус полностью аналогичен недавно нами протестированному его «младшему брату» – Raven 2. В свое время я исследовал его работу в пассивном режиме и даже сравнил с корпусом собственной разработки, изначально создававшимся для безвентиляторных систем – «Черным ящиком». Второй раз такое тестирование было решено не проводить. Результаты (которые в целом применимы и к Fortress 2) вы найдете в обзоре корпуса SilverStone Raven 2.
По итогам сегодняшнего тестирования можно сказать следующее: SilverStone Fortress 2 – это очень интересный корпус высшего ценового диапазона. Да, FT02 еще в полтора раза дороже схожего по компоновке RV02 (около $300 против $200 в московской рознице на начало марта 2010 года). Но он и лучше. Корпус заметно «прибавил» практически во всех аспектах: он стал солиднее (и субъективно заметно привлекательнее внешне), обзавелся шумоизоляцией, превосходит своего предшественника по возможностям расширения, а собирать систему в нем удобнее – компоненты можно устанавливать/извлекать в любом порядке. Не сто́ит забывать и про «мелочи» вроде сдвижной крышечки, защищающей внешние порты от пыли.
Правда, добавление выделенной корзины для жестких дисков лишило корпус некоторой гибкости в вопросе выбора, сколько и каких устройств ставить. Эффективность «шумки» в ходе тестов подтвердить не удалось. Крышечка портов очень маркая, и ею не очень удобно пользоваться. А функционал панели быстрого доступа – все такой же минимальный. Да и от проблемы с плохим прилеганием верхней фальшпанели в задней части корпуса избавиться не удалось. Также кого-то может смутить более простые упаковка и комплект поставки FT02 по сравнению с RV02.
Так что простор для дальнейшей модернизации остается. Но уже сейчас SilverStone Fortress 2 – это неплохой вариант для тех, кому нужен корпус именно такой компоновки, а внешний вид Raven 2 по каким-то причинам не нравится.
Плюсы корпуса SilverStone Fortress 2:
Минусы корпуса:
Субъективные замечания и рекомендации:
| Материалы | Алюминий, сталь, пластик. |
| Разъемы на передней панели | 2 x USB 2.0; Аудио вход/выход (AC’97 и HDA). |
| 5.25" внешних | 5. |
| 3.5” внешних | 0. |
| 3.5” внутренних | 5. |
| Система охлаждения | Вдув: 3 вентилятора 180 мм на нижней панели (≈700 или ≈1000 RPM); Выдув: |
| Размеры нетто / брутто | 212 мм (Ш), 497 мм (В) и 616 мм (Г) / 320 мм (Ш), 750 мм (В) и 580 мм (Г). |
| Масса нетто / брутто | 15 кг / 19 кг. |
