Сегмент SOHO устройств хранения данных до недавнего времени был достаточно ограничен. Как правило, крупные участники этого рынка QNAP, Thecus, Linksys, Buffalo, Synology, Netgear и другие производители в своем модельном ряду имели схожие друг с другом устройства, которые отличались программной оболочкой, внешним видом, количеством используемых накопителей. Их аппаратная начинка представляла собой решения на базе специализированных компонентов с ограниченным объемом оперативной памяти и отсутствием возможности какого-либо дальнейшего усовершенствования, не считая наращивания объемов жестких дисков. При этом, даже модели с гигабитным сетевым интерфейсом первое время не могли демонстрировать соответствующую скорость обмена данными именно из-за медленной системной логики. Стоит также отметить, что цены на подобные устройства, особенно в комплектации на четыре накопителя, отпугивали потенциальных клиентов. Так было до появления платформы Intel Atom, которая по сути своей является обычной основой для персонального компьютера, но отличается сравнительно низкой производительностью по сравнению с современными ПК. Тем не менее, это не помешало появлению нового сегмента устройств, таких как нетбуки и неттопы, для которых мощности новой платформы оказалось достаточно. Некоторые производители решили использовать Intel Atom и в других продуктах. На примере корпорации Acer, после появления нетбука Acer Aspire One и неттопа Acer Revo, свет увидело новое устройство под названием Acer Aspire easyStore H340.
Как не трудно догадаться, речь пойдет именно о последней новинке. Acer Aspire easyStore H340 представляет собой сетевое хранилище на базе Windows Home Server для небольших сетей. Существует несколько модификаций, которые по своей аппаратной начинке не отличаются один от другого. Разница состоит лишь в количестве предустановленных накопителей. На текущий момент в продаже на территории США доступно два варианта комплектации, с одним и тремя накопителями, объем каждого из которых составляет 1 терабайт. Устройство поставляется в небольшой коробке, внутри находится сам NAS и комплект аксессуаров.

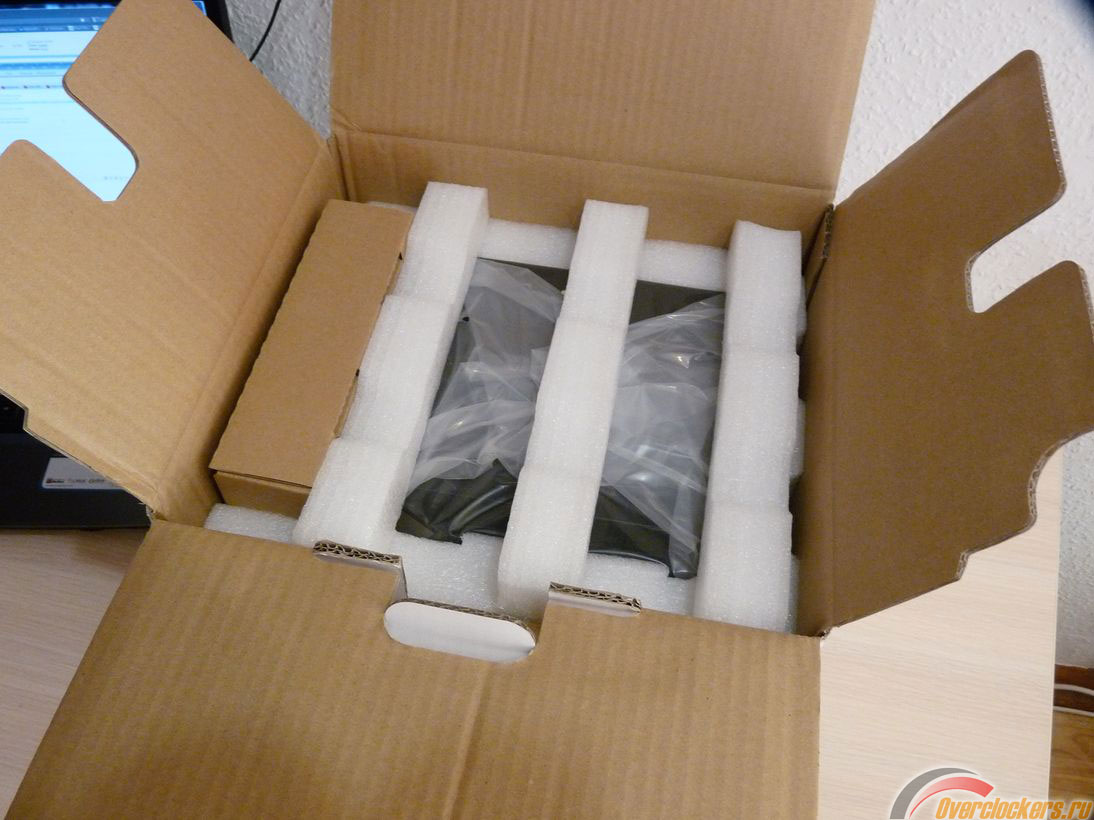

В картонной коробке находится:
Размер корпуса сравнительно небольшой, он напоминает компактные решения для плат форм-фактора mini-ITX. Инженерам удалось разместить корзину на четыре HDD, материнскую плату и блок питанию внутри корпуса размером всего 200 (Ш) x 180 (Д) x 212 (В) мм.

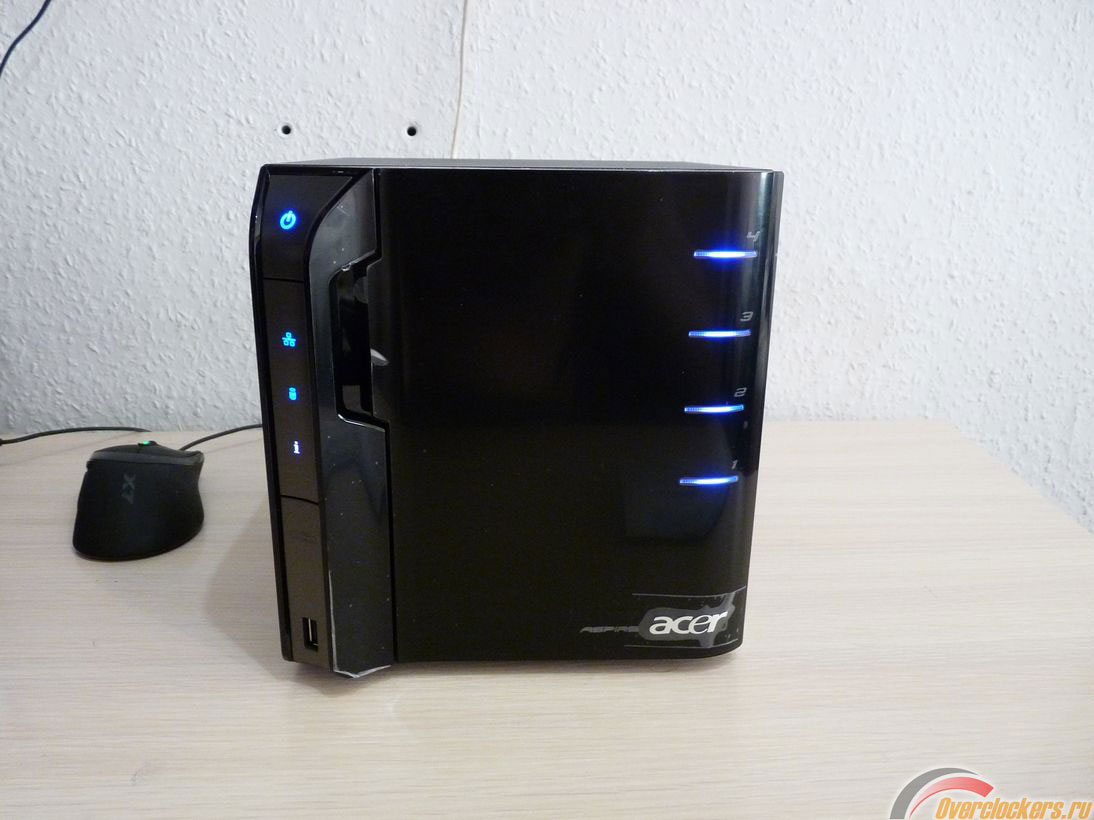

C фронтальной стороны устройство оснащено пластиковой дверцей, за которой спрятаны четыре кармана для жестких дисков. Снаружи располагаются светодиодные индикаторы, кнопка включения и один USB порт для быстрого резервного копирования данных со флешек (требуется нажать кнопку над портом, которая будет подсвечиваться после подключения).
С левой стороны находятся кнопка питания с подсветкой, индикатор активности локальной сети, индикатор работы жестких дисков и информационный светодиод, который мигает разными цветами в зависимости от типа ошибки. Справа расположены индикаторы работы жестких дисков.
На левом боку корпуса находится решетка и наклейка с информацией о текущей конфигурации системы.

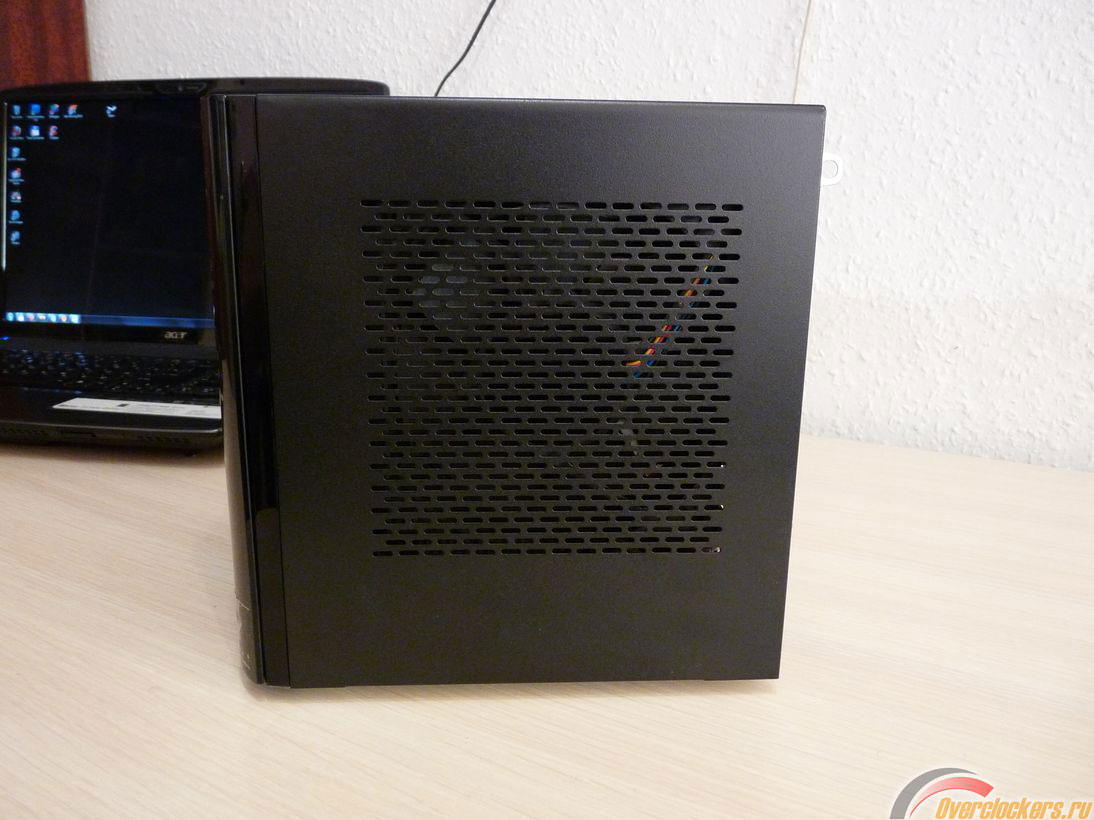

Справа решетка в два раза больше, чем с противоположной стороны. Объясняется это тем, что сразу за ней находится большой вентилятор диаметром 120 мм для забора воздуха.
На тыльной части находятся четыре порта USB 2.0, один eSATA для внешних накопителей, разъем для подключения к сети Ethernet и кнопка для сброса настроек и запуска восстановления системы.
Кроме того, присутствует заглушка для платы расширения, о которой нет никаких упоминаний в инструкции, либо в других официальных источниках с точки зрения практического применения.
Технические характеристики всего семейства Acer Aspire easyStore H340 выглядят следующим образом:

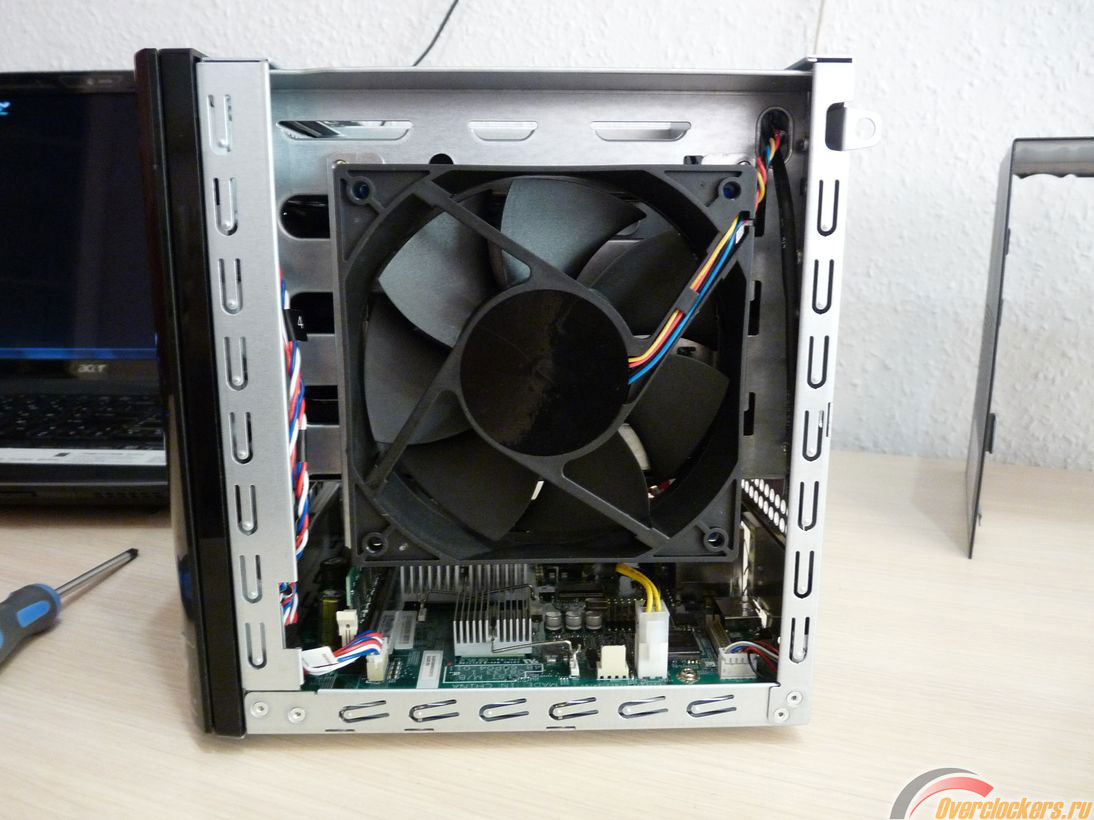

Перейдем непосредственно к внутренней начинке. C левой стороны расположен вышеупомянутый вентилятор, который обеспечивает достаточный обдув для корзины с жесткими дисками и материнской платы, оснащенной лишь радиаторами. Максимальная скорость вращения составляет 1200 оборотов в минуту. В рабочем режиме его обороты изменяются в зависимости от текущей температуры. Что касается уровня шума, то он сопоставим с рядовым корпусным вентиляторам аналогичного типоразмера.
На противоположной стороне, в боковом положении, закреплен блок питания производства Delta Electronics суммарной мощностью 200 Ватт. Он охлаждается при помощи вентилятора диаметром 30 мм, шум которого не заметен на фоне основного.
В отличие от серверного сегмента, Acer easyStore H340 имеет упрощенный механизм крепления накопителей. Конструкция самого кармана для жесткого диска не доставит проблем при установке неподготовленному пользователю.
Достаточно лишь аккуратно отогнуть пластиковые направляющие с одной стороны, чтобы зафиксировать накопитель. Никаких винтовых креплений или защелок для большей жесткости не предусмотрено. Фиксация в корзине обеспечивается классическим механизмом с доводкой при помощи рычага.
Само устройство подразумевает размещение до четырех накопителей объемом до двух терабайт каждый. Ограничения на объем, по сути, нет, и в случае появления более емких жестких дисков, поддержка будет добавлена за счет обновления прошивки материнской платы. Важно отметить, что первый накопитель, является системным, поэтому производитель не рекомендует его вынимать без необходимости, особенно это касается случаев горячей замены, которую поддерживает NAS.
Отдельно стоит остановиться на материнской плате, о которой не упоминается практически нигде в сети и на официальном сайте. Это специализированное решение стандарта mini-ITX, изготовленное для Acer Aspire easyStore H340. Модель WG945GCM основана на базе системной логики Intel Lakeport-G i945GC со встроенным процессором Intel Atom 230. Предусмотрен один слот для установки оперативной памяти, максимальный объем которой для данного чипсета составляет 2 Гб. Присутствуют четыре внутренних порта SATA, обеспеченные системной логикой Intel 82801GR ICH7R и один внешний eSATA, реализованный за счет контроллера Marvell 88SE6121. Гигабитный сетевой контроллер построен на основе микросхемы Marvell Yukon 88E8071. По сравнению с настольными вариантами на плате не предусмотрено ни видео, ни звукового выхода. Если графическая подсистема на базе Intel GMA 950 присутствует, то звуковой чип даже не распаян, хотя места для этого достаточно. Из дополнительных возможностей, о которых нигде не упоминается, можно отметить наличие свободного разъема для вентилятора, а также сервисный разъем для подключения COM-порта и не только. Как выяснили народные умельцы, по аналогии с линейкой HP MediaSmart Server, Acer H340 имеет в точности такой же разъем, который при помощи кустарно изготовленного или серийного переходника добавляет возможность подключения монитора, клавиатуры, мыши и упомянутого выше COM-порта. Кроме того, потребуется замкнуть специальную перемычку, она позволит зайти в BIOS.
С другой стороны в глаза сразу бросается порт PCI Express x4, назначение которого производителем не описано. Однако учитывая то, что материнская плата подобна настольным решениям, в него можно установить адаптер соответственных размеров для подключения к беспроводной сети, либо пойти еще дальше, и поставить видеокарту. В продаже есть низкопрофильные решения с портом PCI Express x1, которые добавят HDMI, DVI или VGA выход. Одним из таких примеров является видеокарта HIS H435F512EP на базе графического чипа AMD Radeon HD 4350. Она, например, обеспечит аппаратное декодирование видео в стандарте H.264, тем самым разгрузив и без того слабый процессор. В комплекте с ней идет низкопрофильная планка для крепления, которая легко позволит произвести монтаж в данный корпус. Что касается пяти портов USB, то они могут быть использованы не только для подключения дополнительных накопителей. Система прекрасно определяет клавиатуру, мышь, а, следовательно, сможет работать и с любым другим USB-устройством, для которого существует драйвер совместимый с операционной системой Windows 2003.
Следует заметить, что система работает с жесткими дисками не в RAID-массиве, и даже при желании создать средствами BIOS материнской платы его не получится.
Acer easyStore H340 поставляется с предустановленной на основной жесткий диск операционной системой Windows Home Server на английском языке независимо от региона. Данная ОС представляет собой упрощенный для домашнего пользователя вариант Windows Server 2003.
Процедуру установки можно начать как с оригинального компакт диска, так и непосредственно с включенного в сеть NAS, зайдя по адресу http://IP:55000/. Стандартный инсталлятор предлагает указать имя сервера, после чего сам скачивает и запускает установку дополнительного программного обеспечения - Windows Home Server Console, с помощью которого можно будет управлять всей системой.
Первый диалог предлагает автоматический либо ручной поиск сервера. В зависимости от конфигурации сети он может быть и не найден. В случае если это произошло, необходимо его указать вручную. По умолчанию он называется Aspirehome.
После загрузки клиентской составляющей ПО на компьютер начнется процесс конфигурирования. Будет предложено выбрать режим скачивания обновлений (автоматический либо ручной).
Потребуется указать основной пароль на учетную запись администратора. Он необходим для авторизации при подключении к Windows Home Server Console и Remote Desktop Connection.
Желательно включить систему предупреждения и протоколирования ошибок, так как в случае возникновения программных или аппаратных проблем, можно будет узнать о происходящем.
После перезагрузки войти в систему необходимо через консоль управления, пиктограмма которой будет доступна в системной панели.
Windows Home Server Console представляет собой простое и понятное средство для контроля сетевого хранилища с любого компьютера.
На закладке «Computers & Backup» присутствует список компьютеров, на которые установлена клиентская часть Windows Home Server. Здесь можно производить управление системой резервного копирования данных.
Для этой задачи доступен мастер быстрой конфигурации, при помощи которого указываются необходимые разделы и исключения для копирования. По умолчанию игнорируются системные папки (корзина, восстановление системы), а также каталоги с именем Temp.
Уже созданные резервные копии можно просмотреть. После вызова соответственного меню на локальном компьютере монтируется выбранный для восстановления раздел. Через это же меню можно принудительно отключить автоматическое копирование для той или иной машины в сети.
Раздел «User Acounts» предназначен для управления пользователями системы. По умолчанию присутствует учетная запись гостя, под которой можно просматривать все ресурсы анонимно. По желанию можно настроить права доступа, а также завести новые учетные записи, для которых автоматически будут созданы соответственные домашние каталоги.
Окно с общими ресурсами «Shared Forders» содержит список текущих папок, предназначенных для общего доступа по сети. В свойствах каждой из них продублированы опции для установки прав активных пользователей системы, а также флажок включения дублирования данных. Как уже было сказано выше, система дублирования построена не на основе RAID-массива. Все жесткие диски в системе работают отдельно. Операционная система сама производит копирование данных на другие накопители, в зависимости от выбранных опций. Потому в случае выхода из строя одного из жестких дисков, содержимое дублируемых каталогов будет доступно на другом рабочем.
Закладка «Server Storage» отображает текущие установленные в системе накопители, а также сводную диаграмму распределения места под данные различного типа. Кроме того, через специальный диалог, который будет доступен после установки нового накопителя, можно будет назначить применение: для расширения общего объема сервера либо же для дублирования данных.
Следующий пункт «Lights Out» предназначен для сбора статистической информацию о времени бесперебойной работы компьютеров, NAS, а также интервала резервного копирования.
Последняя закладка «System Information» отображает текущее состояние H340. Кроме общей системной информации тут присутствует аналог диспетчера производительности, данные о напряжении на линиях блока питания, скорости вращения основного вентилятора, температуры процессора и всей системы.
Кроме того, тут же расположена настройка для удаленного включения сервера и ползунок, управляющий яркостью свечения светодиодных индикаторов на передней панели, либо полного их отключения, что будет полезно в ночное время.
Отдельно вынесен модуль предупреждений, которые отображает текущие программные проблемы клиентских компьютеров. Он представляет собой аналог Центра Безопасности в среде операционных систем Windows.
Доступен и общий диалог настроек для всей системы. В нем можно указать страну, формат даты и времени, настроить систему обновлений или запустить процесс принудительно, изменить параметры отчета об ошибках. Опции системы резервного копирования клиентских компьютеров позволяют изменить интервал времени работы, количество хранимых копий резервных данных, а также произвести сервисное обслуживание внутренней базы данных (верификацию или чистку). Отдельно вынесена настройка взаимодействия с Windows Media Center, а также соответственных мультимедийных сетевых ресурсов. Раздел контроля удаленного доступа позволяет автоматически маршрутизировать NAS через роутер локальной сети и подключить доменное имя при наличии.
В надстройке управления дополнениями отображается текущий список проинсталлированных компонентов, а также доступных. К слову сказать, альтернативные разработчики создали большое количество разнообразных модификаций, которые позволяют добавить множество интересных возможностей (подробнее). В разделе аппаратного контроля и мониторинга можно указать интервал обновления сведений, виды предупреждений об ошибках и уведомления, а также настройки электронной почты для получения информационных сообщений. Диалог изменения IP-адреса позволяет автоматически либо вручную указать сетевые параметры. Раздел «Lights Out» дает изменить опции мониторинга общего времени работы и включить дополнительные параметры индикации. Предпоследние две закладки управляют настройками служб Digital Media Server и iTunes.
После первоначальной настройки и запуска были добавлены еще два жестких диска объемом 500 Гб производства Hitachi HDP725050GLA360 и Samsung HD501LJ. Общий объем доступного пространства достиг 1.82 Тб вместе с предустановленным HDD WDC WD10EAVS-00D. В процессе эксплуатации температура всех накопителей едва ли доходила до 50 градусов, которую нельзя назвать критичной. В то же время нагрев процессора по показаниям внутренней системы мониторинга приближался к отметке в 80, что не удивительно, учитывая использование пассивного охлаждения.
В качестве метода оценки производительности было решено использовать специализированный пакет Intel NAS Performance Toolkit, предназначенный для теста подобных устройств. Для сравнения использовано два метода подключения со скоростью 100 мегабит (до 12 мб/с) и 1 гигабит (до 125 мб/с) в секунду соответственно. Технология Jumbo Frames для сетевой платы была включена. Сразу стоить отметить, что загрузка процессора едва ли превышала 30% в процессе работы и на скорость влиять не могла.
Сводные скоростные показатели в мб/с (мегабайтах в секунду) приведены на следующем графике.
На скорости подключения в 100 мбит/с (типичной для большинства домашних сетей) разницы при работе в большинстве тестовых режимов не наблюдалось. Производительность была близкой к максимальной пропускной способности сети с учетом параллельной нагрузки служб операционной системы Windows Home Server. Однако при подключении в 1 гбит/с разница в скорости достигала двух кратного разброса. Тестирование было проведено еще три раза, но показатели не менялись. Удивил также тот факт, что при непосредственном копировании данных внутри H340 между установленными разделами, скорости были близки к максимальной производительности физических накопителей.
Такое поведение системы потребовало дальнейшего изучения. Оказалось, что при стандартных драйверах, установленных производителем, не работает функция «кеширования записи», которая активируется через диспетчер устройств для каждого HDD.
В итоге было принято решение обновить драйверы до последних версий на все контроллеры жестких дисков, материнскую плату и сетевую карту. После этой процедуры появилась возможность включить «кеширование при записи», а также опцию «улучшенной производительности». В нагрузку было отключено энергосбережение для всей системы и сетевой платы отдельно.
Однако снова результаты оказались практически аналогичными. Такое впечатление, что система не поддавалась ни на какие дополнительные оптимизации. Напрашивается вопрос, нет ли проблем в самой операционной системе или прошивке устройства? Ответ, скорее всего, даст только производитель после выпуска обновления, так как на момент тестирования официальный сайт кроме старых версий драйверов ничего не предлагает.
Несмотря на странные показатели копирования/записи и сырую программную настройку системы, устройство показалось достаточно интересным. При сравнительно небольшой стоимости Acer Aspire easyStore H340 с накопителем в 1 Тб является лучшим предложением на рынке среди подобных систем. Единственный аналогичный по платформе и функциональности конкурент в лице HP EX485 MediaSmart Home Server стоит почти в два раза дороже, имея при этом меньший объем единственного предустановленного жесткого диска, но более скоростную аппаратную начинку. Что касается ценовой политики на территории России, конкретную картину озвучить сложно ввиду отсутствия устройства в продаже. В Украине комплектация с тремя жесткими дисками предлагается по цене 750$. В США вариант, описанный в этой статье, стоит около 370$. Как говорится, почувствуйте разницу.
За:
Против:
На самом деле этот «Атомный NAS» не является принципиальной новинкой. Это обычный компьютер с ограниченным аппаратным оснащением. Определенная привязка к Windows вызвана скорее условиями рынка. Все преимущества и недостатки Windows Home Server уже описаны во многих статьях на других ресурсах, учитывая то, что релиз состоялся более двух лет назад. В теории при наличии видео выхода с подключенным монитором и использовании внешнего USB привода или флешки можно будет загрузиться и установить любой дистрибутив на базе *nix (например, FreeNAS вместе с SoftRAID), или же адаптировать NAS к настольному применению. Но это уже материал для другой статьи.
Перед покупкой Acer Aspire easyStore H340 был досконально изучен рынок комплектующих на предмет самостоятельной постройки аналогичного по возможностям NAS компактных размеров. В итоге были определены следующие кандидаты:
Корпус всем хорош, кроме слабого блока питания. Материнская плата наоборот имеет дополнительный сетевой интерфейс, а также разъем для беспроводного адаптера формата Mini PCI Express, что при желании позволит использовать ее как основу маршрутизатора. Огорчает только стоимость двух компонентов (примерно 400$) без учета памяти, накопителей, плат расширения и транспортировки из разных стран мира. На фоне этой картины, H340 смотрится как весьма сбалансированное по цене/возможностям решение, хоть и требующее дальнейшей доработки.
Благодарность выражается yu3ik за помощь в организации доставки из США в Украину, а также Пупсику и Tyan Tiger за корректировку статьи.
