В прошлый раз мы рассмотрели один из самых больших, функциональных и дорогих корпусов для построения мультимедийного компьютера — Antec Fusion Remote Max. Он действительно подойдет для абсолютного большинства конфигураций. А, значит, почти наверняка позволит перенести основной домашний компьютер в гостиную без потерь функциональности и возможностей расширения. Сторонником такой схемы, не скрою, являюсь и я.
Но есть и другой подход. Собрать под HTPC вторую (третью, пятую — у кого как) тихую "машинку" в маленьком аккуратном корпусе исключительно под мультимедийные нужды.
Какие тут варианты по формату? MiniITX — интересная штука. Но "широчайший" ассортимент в виде одних и тех же полутора материнских плат в московской рознице на протяжении многих месяцев меня лично смущает. С корпусами ситуация не лучше. А установленные на обе категории продуктов цены неприятно удивляют. Так что пока отложим.
И попробуем обойтись чем-нибудь более распространенным. MiniATX, например. Вот уж здесь с выбором плат никаких проблем. При желании даже на Intel X58 под Core i7 можно найти. А можно и под другую крайность — процессоры Atom. Но тут уже могут возникнуть проблемы с основной функцией: "атомы", сами по себе, без помощи графического ядра, с видео высокого разрешения 1080p, да еще и закодированным чем-нибудь заковыристым с цифросочетанием "264" в названии, не очень-то справляются. Поэтому я решил остановиться на промежуточном варианте: за основу был взят интегрированный чипсет Intel G45, а в качестве центрального процессора — Core 2 Duo E8200 той же компании.
Почему не AMD? Никаких препятствий к этому нет. Как показало последнее исследование, самые современные двухъядерники Phenom II и Athlon II вполне конкурентоспособны. А встроенное видео в интегрированных чипсетах AMD так и вовсе находится на недосягаемом для главного конкурента уровне. Но упомянутые процессоры до меня пока не доехали, поэтому собирать будем систему на Intel.
А что, собственно, мы будем тестировать? Главным героем сегодняшнего обзора станет MiniATX-корпус малоизвестной на российском рынке (да и вообще) марки Huntkey, модель H920. На первый взгляд он идеально подходит под формулировку "кейс для второго недорогого системного блока под HTPC". Но — обо всем по порядку.
Корпус поставляется в поистине миниатюрной для компьютерного корпуса коробке (порядка 470 мм (В), 140 мм (Ш), 400 мм (Г)). Она цветная, приятно выглядит (точнее выглядела бы, если бы не следы липкой ленты многочисленных транспортных компаний и прочих ударов судьбы, выпавших на долю данного экземпляра до того, как он попал ко мне). Но полезной информации, кроме изображений собственно кейса, почерпнуть из нее можно немного.
Зато коробка снабжена удобной пластиковой ручкой. Что, вкупе с весьма скромной массой, не превышающей 7 кг (и это с блоком питания!) позволит владельцу вполне комфортно транспортировать корпус в одиночку до места его будущей прописки.
Внутри Huntkey H920 зафиксирован пенопластовыми держателями и дополнительно упакован в полиэтилен ядовито синего цвета. За исключением последнего пункта все более чем стандартно.
Как я уже писал, конкретно этот экземпляр до того, как он побывал у меня, жизнь изрядно потрепала. Кроме коробки пострадала и комплектность. Впрочем, трудно представить, что, кроме винтиков, может понадобиться будущему владельцу героя сегодняшнего обзора для полноценного его использования.
Главный компонент — пластиковая подставка под вертикальную установку корпуса — присутствовала.
Внешность — главный козырь Huntkey H920. С учетом цены. Корпус еще не появился в продаже, но примерное количество условных единиц, которое за него попросят, уже известно — порядка 50. И это за кейс с блоком питания. Да, толстенных листов текстурированного алюминия на передней панели здесь ждать не стоит. Но при таком ценнике на многие вещи смотришь иначе. Что обычно получаешь за эти деньги? Аляповатую пластиковую "морду", все изыски дизайна которой в большинстве случаев способны вызвать лишь восклицание, печатных слов в котором будет отнюдь не большинство.
На их фоне Huntkey H920 выглядит очень неплохо. Передняя панель пластиковая, но аккуратная и не без некоторого шарма. Серебристые вставки неплохо разбавляют общую черноту (или наоборот?).
Меня лично смущает только надпись "DVD Video". Blu-Ray-приводы стремительно дешевеют. Уже сейчас вполне можно представить таковой в этом корпусе. А снаружи — "DVD Video". "Пацаны не поймут!" :).
Выходы привода и фронтальных портов закрыты откидывающимися вниз дверцами. Из последних в наличии лишь по паре аудио-разъемов (зато с поддержкой как HDA, так и отживающего свой век AC97). Правда, дополнительно присутствует "картовод" под самый распространенный ныне формат Secure Digital (MMC также поддерживается). Сверхбыстрой карты у меня не было, но скоростные ограничения современной карты SD HC Class4 (чтение и запись 4 МБ/с) были достигнуты. Уже неплохо.
Размеры корпуса под стать коробке — 415 мм (Ш), 100 мм (В), 345 мм (Г). Небольшая высота откровенно намекает на низкопрофильность кулеров и карт расширения. Впрочем, сейчас это не проблема. Всякого рода тюнеров, звуковых и даже среднего уровня видеокарт этого "укороченного" формата на рынке достаточно.
Кейс может ориентироваться как горизонтально, так и вертикально. Стоящий в последнем случае на пластиковой подставке корпус обращен вверх правой боковой гранью, имеющей по краям характерные выпуклости. На ближайшей к передней панели расположились кнопки питания и сброса. Первая совмещена с индикатором питания. Да, придвигать лежащий корпус к чему-нибудь справа не стоит. Впрочем, ширина его на девять сантиметров меньше стандартных для бытовой аудио-видео техники 435 мм, так что место в стойке с обеих сторон останется.
Обе боковые панели, как и верхняя, черные, глянцевые, с развитой перфорацией. Задумка создателей понятна: вентилятор процессорного кулера стандартного формата (другие сюда просто по высоте не поместятся) должен засасывать воздух снаружи почти напрямую, обдувать материнскую плату и выдувать его из корпуса через отверстия в боковых и задней стенках.
Корпусных вентиляторов, как и мест для их установки, в Huntkey H920 нет в принципе.
Непривычно видеть такую заднюю панель: вырезы под порты материнской платы, перфорированные заглушки карт расширения и нестандартного формата блок питания. И более ничего.
Роль ножек играют небольшие выпуклости на нижней панели корпуса.
Самое время заглянуть внутрь.
Но в конце этого раздела, как обычно, фотографии корпуса со всех сторон.
Верхняя крышка надежно удерживается в закрытом положении двумя аккуратными пластиковыми фиксаторами. Но можно дополнительно и стандартными винтиками прикрепить.
В основном отсеке корпуса ничего интересного. Поддон для материнской платы совмещен с несъемной крышкой. Блок питания занимает все доступное по длине место в левой части корпуса. Его 80мм-вентилятор немного смещен вперед. Какой-либо маркировки на "питальнике" обнаружить не удалось. Коробка корпуса также не выдает даже банальную его общую мощность.
Информация, которой по поводу данного блока питания располагаю я, исчерпывается следующими фактами:
Впрочем, наличие восьмиконтактного шнура питания процессора (ATX12V) вселяет надежду, что проблема имеет место только в случае с предсерийным экземпляром. И что в продажу пойдут корпуса с нормально промаркированными и соответствующими времени (и потребностям в питании разогнанных четырехъядерных процессоров, под которые вводились восьмиконтактные разъемы) нагрузочными характеристиками блоками питания.
А пока, в виду вышеизложенного, статья на главном русскоязычном сайте для оверклокеров и обходится без разгона. Поверьте, сей факт печалит автора и всю редакцию не меньше вашего. Но насиловать лишний раз столь нестойкий блок питания было бы чересчур жестоко.
Кстати, здесь можно упомянуть про издаваемый им уровень шума (не заводить же для этого целый раздел?). В целом нрав тамошнего вентилятора можно назвать "умеренным". Шум заметен, но его тональность не из разряда раздражающих. Скорее это шелест. Не очень тихий, но с нескольких метров из закрытого корпуса в типичном жилом помещении его вряд ли удастся вычленить из фонового. Хотя самые яростные любители тишины наверняка будут недовольны.
Всю видимую без дополнительных телодвижений (об этом ниже) переднюю часть корпуса занимают отсеки для 5.25"- и 3.5"-устройств.
Вдоволь насмотревшись на них и все остальное на полюбившихся всем разных планах, будем плавно переходить к сборке.
В корпусе Huntkey H920 собиралась следующая система:
Здесь нужно подробнее остановиться на выборе кулера. Есть мнение, что без разгона с процессорами этого класса справится вообще любой ребристый кусок алюминия с крутилкой сверху. Да и размеры корпуса (максимальная высота кулера ограничена на уровне около 70 мм) серьезно ограничивают выбор. Из чего-то хоть сколько-нибудь серьезного сюда влезет разве что Scythe Shuriken (64 мм с вентилятором). Но, руководствуясь принципом "разумной достаточности", я остановил свой выбор на вышеописанном недорогом кулере класса "замена боксового" от Titan.
Для крепления материнской платы в Huntkey H920 используются как стандартные пятимиллиметровые штырьки, так и специальные выпуклости в поддоне, какие нередко встречаются в бюджетных корпусах. Но прежде, чем этим заняться, следует обратить внимание на переднюю часть корпуса.
И вот там все не так тривиально.

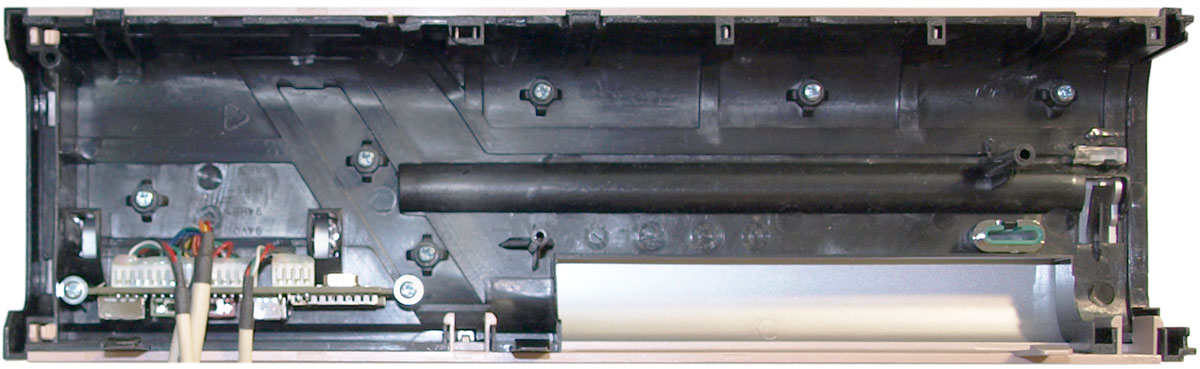

Начнем с того, что пластиковая фронтальная панель съемная. Держится она на четырех защелках сверху, отогнув которые, пользователь получает возможность "оголить" переднюю часть корпуса.
Далее отсеки внешних 5.25"- и 3.5"-устройств. Они составляют единый блок, также съемный, зафиксированный спереди двумя винтами. Его можно сдвинуть на несколько сантиметров вперед (например, для облегчения прокладки проводов), а можно и вовсе извлечь из корпуса.
Если это проделать, взору открывается корзина для жестокого диска. Именно так, в единственном числе. Впрочем, "корзина" — это тоже сильно сказано. Крепление. Пластмассовая оснастка расположилась в нижней передней части корпуса и держится за две панели кейса своими защелками. Извлекается и вставляется обратно она без малейших проблем.
Жесткий диск внутри фиксируется специальными ножками, вставляемыми в крепежные отверстия жесткого диска. Чтобы винчестер туда протиснулся, салазки нужно изогнуть. К счастью, пластик довольно мягкий, а все размеры (не в пример некоторым) рассчитаны точно. Поэтому установка жесткого диска проходит без эксцессов. Отдельного упоминания заслуживают эластичные прокладки в точках касания винчестера. Их наличие позволяет надеяться на снижение передачи вибраций с него на корпус.
5.25"- и 3.5"-устройства фиксируются в своих отсеках обычными винтами. Правда, только с одной стороны. Но с другой они и так плотно прижаты к корзине, на своих местах не "ходят", и паразитных вибраций и призвуков вносят не более обычного.
А вот карты расширения оборудованы полноценной системой безотверточного крепления. Один на все отсеки фиксатор неплохо выполняет свою функцию. Для ортодоксальных сторонников старых добрых винтиков предусмотрена возможность использовать и их.
Помещать обратно съемный 5.25"- и 3.5"-отсек собирающим системный блок в Huntkey H920 я посоветую в последнюю очередь. И после соединения всех проводов.
Несмотря на отсутствие специальных приспособлений для укладки кабелей (cable management), разместить их в корпусе удалось неплохо. В первую очередь тут помогает обилие свободного места вокруг жесткого диска, а конкретно в моем случае — еще и незанятый 3.5"-отсек.

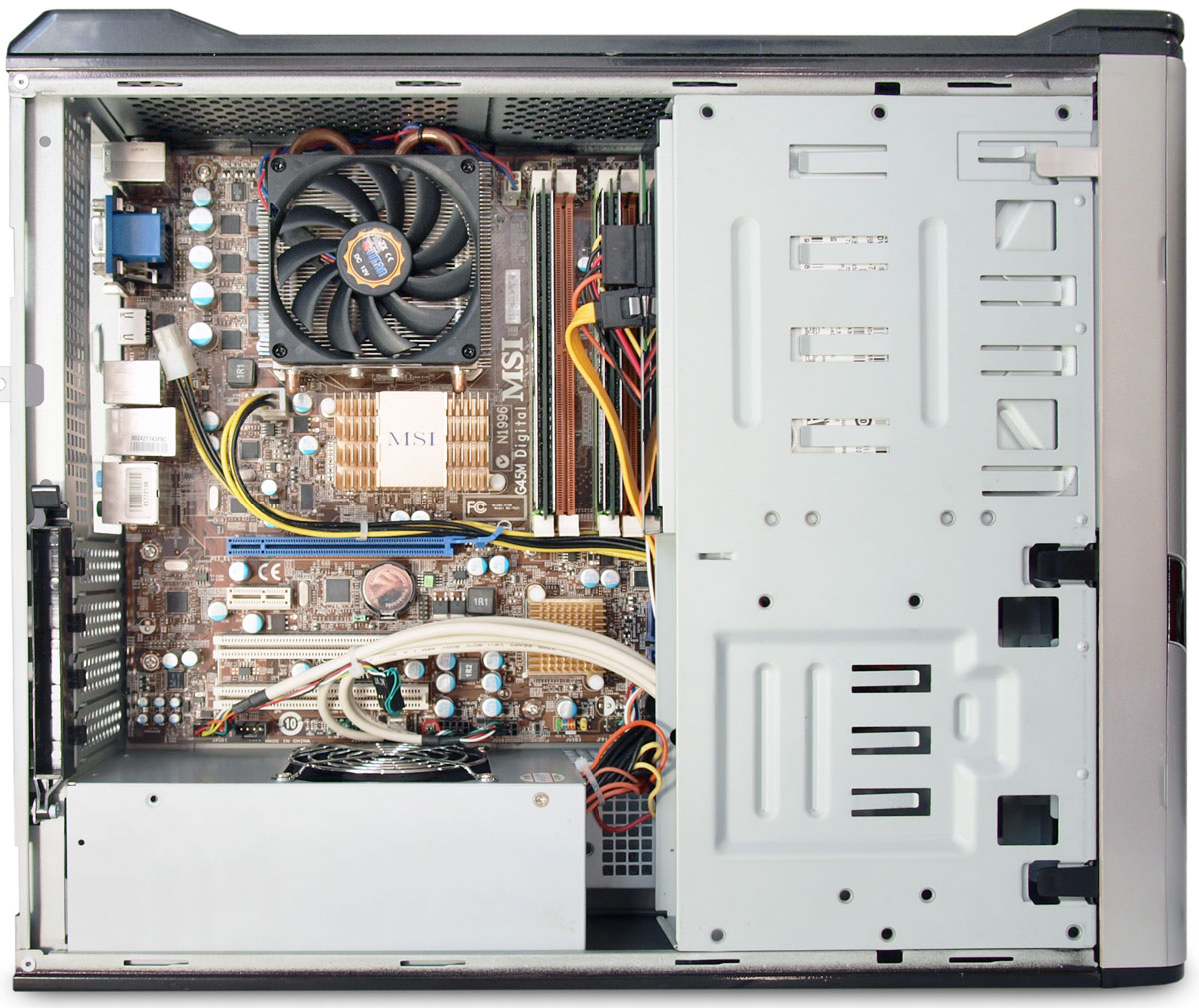

Выглядит собранная в Huntkey H920 система следующим образом:
На этом можно переходить к тестированию системы охлаждения корпуса. Но сначала несколько слов о методике.
В виду отсутствия разгона раздел будет непривычно скуден на описания.
CPU прогревался в ходе стандартного часового теста OCCT Linpack, в котором первая и несколько последних минут отводятся на мониторинг показателей в простое.
Из процессорных ядер и винчестеров на графике представлены те, чья температура в данном режиме была выше.
Температура в помещении в ходе всего тестирования находилась в пределах 24-26 градусов.
По температуре процессора Huntkey H920 практически сравнялся с открытым стендом. Разница, даже под нагрузкой, — в пределах погрешности измерения. Развитая перфорация и близость воздухозаборника к вентилятору сыграли свою роль. Правда, в глухой стойке для аудио-видео техники все может быть иначе. В любом случае до границы комфортности еще очень далеко.
HDD, °CЧего не скажешь о жестком диске. Его температуры также сравнимы с таковыми на открытом стенде. Похоже, глухие стенки вокруг уравновешиваются "легким дуновением" от процессорного кулера и тягой со стороны БП. В целом температурный режим винчестера не радует. Возможно, помогла бы оснастка в виде радиатора с большой площадью поверхности. Хотя тоже далеко не факт.
В итоге к использованию в данном корпусе рекомендуются только очень холодные и/или нечувствительные к жаре пользователи жесткие диски.
Нелегко писать о том, что в принципе не приемлешь. Я сторонник концепции "все в одном". Одной домашней станции под все нужды. Начиная от офисных приложений и заканчивая тяжелыми играми и мультимедией. Но апологетам конкурирующей теории герой сегодняшнего обзора может понравиться.
Неизвестность с блоком питания спишем на предсерийность. Хотя для простенькой (но вполне современной при этом) машинки хватает и такого, какой есть. Скудные возможности расширения обусловлены форматом и габаритами. Максимум два жестких диска (а "специализированное" место и вовсе одно) и один привод — это данность, к которой каждый относится так, как велит ему... что там им повелевает?
Правда, с охлаждением жесткого диска в этом самом специализированном креплении вышел прокол. Причем, на мой взгляд, довольно серьезный. И трудноисправимый своими руками. Нормально ли это, когда винчестер живет в таком температурном режиме, каждый решает сам.
А вот что не подкачало, так это соотношение цена-качество самого кейса. Качество — в прямом смысле. Huntkey H920, что называется, "крепко сбит". Да и выглядит неплохо. А ценник в районе 50 долларов за корпус с блоком питания вряд ли способен кого-то обескуражить.
Плюсы корпуса Huntkey H920:
Минусы корпуса:
Субъективные замечания и пожелания:
| Материалы | Шасси: сталь 0.7мм; Передняя панель: пластик. |
| Разъемы на передней панели | 2 x USB 2.0; Аудио вход/выход (AC97 и HDA) |
| 5.25" внешних | 1 |
| 3.5" внешних | 0 |
| 3.5" внутренних | 2 |
| Система охлаждения | 80 х 25мм вентилятор на выдув в блоке питания. |
| Размеры | 345 мм (Ш), 100 мм (В), 415 мм (Г) |
Выражаем благодарность it-labs за предоставленный на тестирование корпус и магазину xpert.ru за комплектующие для тестового стенда.
