На сегодняшний день на рынке компьютерного “железа” присутствует достаточно большое количество альтернативных систем охлаждения для видеокарт от различных производителей. Компания Thermalright – одна из них. Она славится своими воздушными системами охлаждения не только для центральных процессоров, но также и для других различных частей компьютера, в том числе для видеокарт. И я не совру, если скажу, что Thermalright – компания, производящая самые эффективные системы охлаждения.
У видеокарт последних поколений стоковые системы охлаждения достаточно эффективны, но все же они отличаются не слишком низким уровнем шума, особенно под нагрузкой видеокарты в трехмерных приложениях (в играх). Поэтому многие продвинутые пользователи, имеющие в своих компьютерах мощные видеокарты, стараются устанавливать на них альтернативные системы охлаждения, довольно существенно снижая температурный режим видеокарты, и как следствие – пользователь наслаждается тишиной своего компьютера и имеет более высокий разгон видеокарты. Интерес к таким системам охлаждения на сегодняшний день велик, поэтому вашему вниманию представляется очередной обзор нескольких кулеров для видеокарт, в котором мы подробно рассмотрим две модели от Thermalright - это "старичок" HR-03 GT и более новая продвинутая модель под названием T-Rad2. Мы выясним все плюсы и минусы той или иной модели, а также эффективность их охлаждения. В первую очередь давайте рассмотрим более новый T-Rad2, так как этот кулер представляет довольно интересное решение и заслуживает пристального внимания. Итак, приступим.
Сравнительно недавно компания Thermalright выпустила на рынок новую систему охлаждения для видеокарт под названием T-Rad2. Главное преимущество этой модели кулера заключается в том, что T-Rad2 имеет сравнительно небольшую толщину - всего 23.4 мм (без учета толщины вентилятора). Это сделано специально для того, чтобы в систему можно было установить две видеокарты с подобными кулерами, например, в режим SLI или CrossFire. Другие модели кулеров для видеокарт от Thermalright более "пузатые" и в большинстве случаев случается так, что кулер перекрывает большинство слотов расширения материнской платы, и ни о каких двух видеокартах речи в подобных случаях идти не может.
К дополнительным плюсам T-Rad2 можно отнести то, что он имеет сравнительно большую площадь ребер и на него можно установить целых два 92х92 мм вентилятора, либо один 120х120 мм. Хотя с двумя 92х92 мм вентиляторами охлаждение будет более эффективное, за счет более высокой площади обдува, поэтому именно такие вентиляторы и рекомендуется устанавливать на этот кулер. Да и размеры самой видеокарты с установленной системой охлаждения в этом случае будут более компактные.
По заявлению производителя на T-Rad2 можно установить следующие видеокарты:
NVIDIA:
9800GTX
9600GT
8800GTS (G92)
8800GT (G92)
AMD:
HD 4870
HD 4850
HD 3870
HD 3850
Упаковка T-Rad2 - картонная невзрачная коробка, которая уже давно стала являть собой фирменный стиль Thermalright.
Внутри, в мягкой упаковке из пенополиуретана, сделанной под форму кулера, можно обнаружить сам кулер и небольшой пакетик с комплектацией.
В пакетике находятся все необходимые принадлежности для крепления кулера на видеокарту, дужки для крепления вентиляторов к кулеру, а также алюминиевые радиаторы различных размеров для охлаждения видеопамяти и силовых элементов видеокарты. Замечу, что вентиляторы в комплект кулера не входят и покупаются отдельно.
Процесс установки кулера на видеокарту довольно прост и подробно описан и проиллюстрирован в прилагаемой к кулеру инструкции написанной на английском языке.
Процесс установки прост, главное не переусердствовать в конце затягивания и не сколоть чип видеокарты…
Как обычно, Thermalright комплектует кулеры термопастой - Thermalright Chill Factor. Не лишился этого приятного бонуса и T-Rad2. Thermalright Chill Factor – достаточно эффективный термоинтерфейс и рекомендуется к применению.
С изучением упаковки и комплектации кулера мы закончили и теперь давайте перейдем непосредственно к изучению его самого. Как и все остальные системы охлаждения от Thermalright, T-Rad2 сделан на тепловых трубках. Он имеет шесть штук медных никелированных тепловых трубок диаметром 6 мм, которые на изгибе переплетены в замысловатую форму. На тепловые трубки нанизано 86 алюминиевых ребер. Размеры кулера: 228(Д) x 104(Ш) x 24.3(В) мм. Вес - 360 г.

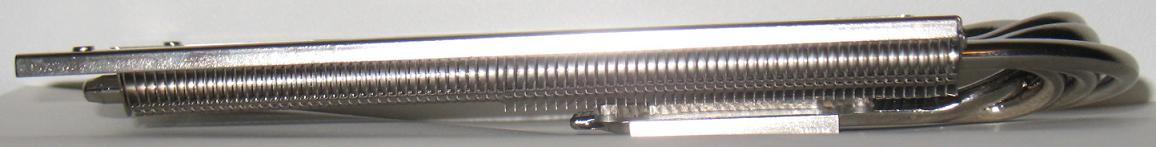

Еще раз хочется отметить совсем небольшую толщину кулера. Как уже было сказано выше, хоть его пластины и имеют не слишком большую толщину, но существенно увеличенная площадь обдува и возможность применения двух 92х92 мм вентиляторов могут дать T-Rad2 значительное преимущество в эффективности охлаждения, чем у других моделей. Так ли это или нет, покажет тестирование.
Никелированное основание кулера ровное, какие-либо изгибы и заваливания отсутствуют. Хоть на основании и заметны следы фрезы, но они столь малы, что это совершенно никак не отображается на эффективности теплового контакта.
Конструкция кулера такова, что в собранной системе горячий воздух с кулера эффективно не выдувается наружу и скапливается в нижней части корпуса, дополнительно подогревая видеокарту. Даже задний корпусный вентилятор может не достаточно эффективно справляется с отводом горячего воздуха наружу. В связи с этим для кулера T-Rad2 исключительно рекомендуется использовать корпус, где напротив видеокарты, в дверце корпуса, установлен вентилятор. Замечу, что лучше расположить вентилятор так, чтобы его воздушный поток дул наружу, т.е. выдувал горячий воздух от видеокарты, - этом случае эффективность охлаждения будет на несколько градусов лучше.

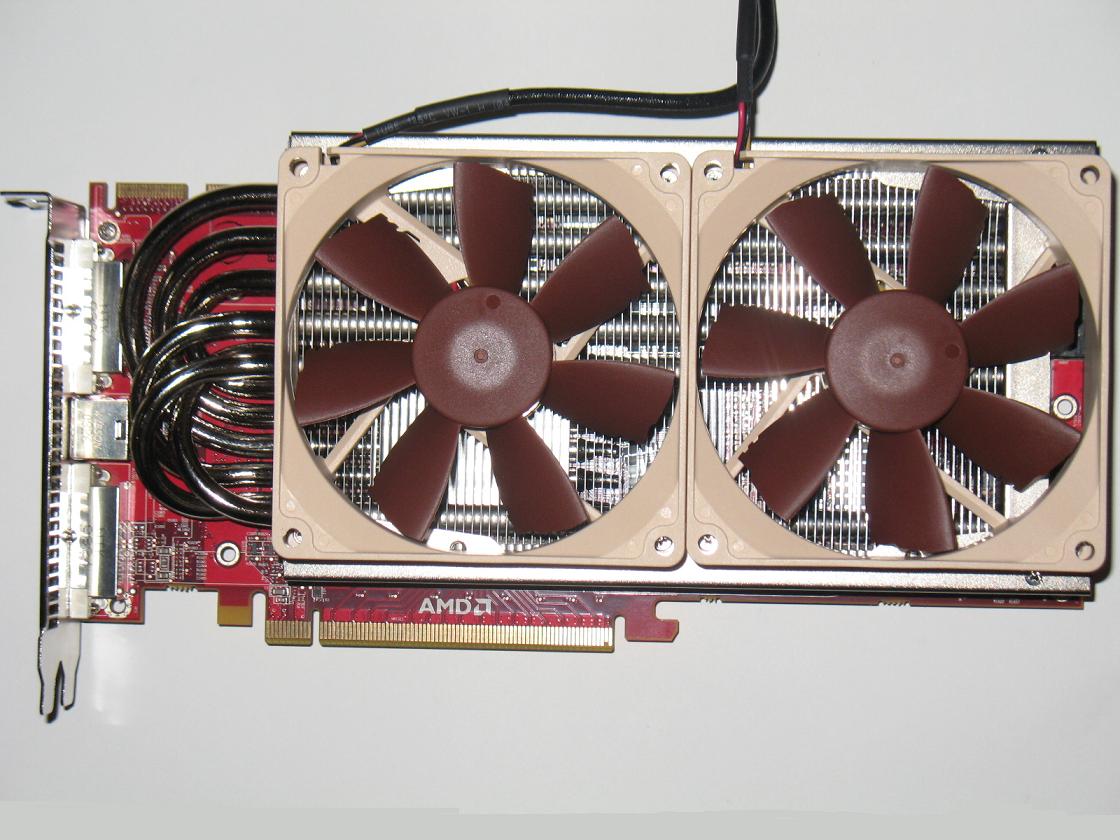

С установленными на видеокарту кулером и вентиляторами, видеокарта занимает три полных слота. Без вентиляторов – два. Но в пассивном режиме кулер использовать категорически не рекомендуется, если используется мощная видеокарта, т.к. возможен перегрев в первую очередь силовых элементов видеокарты, которые лишаться обдува. Это чревато выходом видеокарты из строя.
В заключение хочется сказать про стоимость T-Rad2. В Москве, на момент написания статьи, эту систему охлаждения можно приобрести примерно за 2000 рублей. Я бы не сказал, что это очень дорого, но и не так дешево, как хотелось бы…
Еще одна модель кулера от компании Thermalright. Выпущен HR-03 GT был сравнительно давно, примерно 1 год назад. Но до сих пор эта модель является очень эффективным решением и превосходит в этом многих конкурентов. Как вы помните, не так давно в нашей лаборатории был рассмотрен кулер из этой же серии, что и HR-03 GT, только модель та имела название HR-03 Plus и предназначалась для охлаждения видеокарт GeForce 8800GTX/GTS (G80). Рассматриваемая сегодня модель отличается от HR-03 Plus, пожалуй, лишь креплением, которое у HR-03 GT более универсальное и подходит под большинство современных видеокарт.
Производитель обещает совместимость HR-03 GT со следующими видеокартами:
NVIDIA:
7800 Series
8600GTS Series
8800GT 512MB
8800GTS 512MB (G92)
9600 GT (G94)
9800 GTX
AMD:
X1800 Series
X1900 Series
HD 3850 Series
HD 3870 Series
HD 4850 Series
HD 4870 Series
Не буду повторяться, скажу лишь, что кулер HR-03 GT упакован в такую же картонную коробку, что и вышерассмотренный T-Rad2.
Внутри в пенополиуретановой вставке лежит сам кулер, а в дополнительной коробочке – аксессуары крепления.
Крепление HR-03 GT несколько отличается от того, что было у T-Rad2, а также у HR-03 GT присутствует backplate (хотя для видеокарт он не обязателен). В остальном же практически все тоже самое, в том числе и термоинтерфейс Thermalright Chill Factor присутствующий в комплекте. Ну и конечно же мануал.
Кулер HR-03 GT представляет из себя медное никелированное основание размером 50х50 мм в которое запрессовано шесть тепловых трубок диаметром 6 мм, изготовленные из меди и покрытые никелем. На тепловые трубки нанизано 34 алюминиевые пластины. Кулер имеет размеры 129(Д) х 156(Ш) х 51(В) мм и вес 410 г. На кулер устанавливается один 92х92 мм вентилятор.
Пластины кулера имеют перфорацию – это 39 прямоугольных отверстия на каждой пластине. Подобный шаг по заявлению производителя позволяет немного снизить сопротивление воздушному потоку, проходящего через кулер. При этом отпадает необходимость использовать высокоскоростные вентиляторы для эффективного продува часто расположенных пластин кулера.
Основание у HR-03 GT ровное, следов от фрезы практически не заметно, полировка хорошая – отражение просматривается отлично.
Вентилятор в комплекте кулера отстутствует и покупается отдельно. На кулер он крепится с помощью двух специальных дужек присутствующих в комплекте.
Теперь поговорим об одном важном плюсе, который присутствует у HR-03 GT, но отсутствующий у T-Rad2 – это возможность устанавливать кулер как с одной, так и с другой стороны видеокарты, а точнее выводить радиатор на оборотную сторону. Здесь ситуация такова, что установленный на видеокарту кулер HR-03 GT с вентилятором 92х92х25 мм имеет высоту около 80 мм (занимает четыре слота) и будучи установленным на материнскую плату, перекрывает почти все слоты расширения для установки других устройств. Поэтому, с целью избежать подобного неудобства, существует возможность закрепить кулер так, чтобы он оказывался на оборотной стороне видеокарты. Но при таком расположении кулера помимо плюса существует и минус. Установленные на видеопамять и силовые элементы видеокарты радиаторы совершенно не будут обдуваться воздушным потоком с вентилятора кулера, потому возможен их перегрев. При выборе подобного кулера обращайте внимание на такие недостатки.
Как и в случае с T-Rad2, при использовании кулера HR-03 GT также желательно иметь корпус с расположенным напротив видеокарты в дверце вентилятором, который высасывал бы от видеокарты горячий воздух наружу или наоборот обдувал ее (первый вариант предпочтительнее).
В московской рознице кулер Thermalright HR-03 GT можно купить приблизительно за 1800-1900 рублей.
Итак, на этом пора заканчивать обзор кулеров и переходить непосредственно к их тестированию.
Операционная система: Windows Vista Home Premium SP1 х64
Процессор: Intel Core 2 Duo E8400 (степпинг E0) (3000 MHz, 1.1v)
Кулер процессора: BOX
Материнская плата: Asus P5KPL-AM (mATX, Intel G31, bios 0506)
Оперативная память: 2x2048 Mb OCZ DDR-2 PC-8500 (800 MHz, 5-5-5-15, 1.8v)
Видеокарта: GeCube Radeon HD 4870 1 Gb
Драйвера видеокарты: Catalyst 9.3
Жесткий диск: Western Digital 3200AAKS 320 Gb
Блок питания: Enermax PRO82+ 625W
Монитор: Benq 241W (1920x1200, 60 Hz)
Корпус: открытый стенд
Тестирование температурных режимов проводилось на главных виновниках сегодняшнего торжества, на кулерах Thermalright T-Rad2 и HR-03 GT, а также на кулере XIGMATEK BATTLE-AXE VD964, обзор и тестирование которого уже осуществлялся в нашей лаборатории и вы можете ознакомиться с ним здесь. Было уделено внимание и тестированию со стоковой референсной системой охлаждения видеокарты. На ней обороты вентилятора строго не фиксировались, тестирование проводилось в режиме Auto. В этом режиме при загрузке видеокарты обороты вентилятора поднимались до 2300 об/мин.
На кулерах Thermalright T-Rad2 и HR-03 GT были установлены вентиляторы Noctua NF-B9 типоразмера 92х92х25 мм, имеющие номинальную скорость вращения 1600 об/мин, а заявленный уровень шума 17 дБ/А. Уровень шума кулеров измерялся цифровым шумомером на расстоянии 10 см от вентилятора. Замеры проводились после 2.00 ночи. Все вентиляторы в корпусе на момент измерения шума были отключены, в работе оставался только жесткий диск и вентилятор блока питания, вращающийся со скоростью ~500 об/мин. При этом уровень шума возле тестового стенда (с отключенным вентилятором видеокарты) находился в районе 43 дБ/А. Уровень фонового шума комнаты с выключенным тестовым стендом составлял ~28 дБ/А.
Тестирования каждого кулера проводилось на номинальных частотах видеокарты, а также с разгоном ее до 790/3800 MHz через драйвер.
Нагрев видеокарты осуществлялся десятикратным прогоном бенчмарка Firefly Forest из тестового графического пакета 3DMark 06 в разрешении 1920x1200 с использованием 4Х антиалиасинга и 16Х анизотропной фильтрацией. Firefly Forest довольно "горячий" бенчмарк и наиболее реально соответствует температурному режиму видеокарты в современных играх. Показания температур снимались мониторингом программы RivaTuner 2.24. Температура воздуха в помещении на протяжении всего тестирования поддерживалась постоянной - плюс 26 градуса Цельсия.
Тестирование кулеров в корпусе не проводилось преднамеренно. Дело в том, что различные корпуса имеют разное строение. Например, приток холодного воздуха в одних моделях корпусов может осуществляться спереди, а в других сзади или вообще может отсутствовать. А также отвод горячего воздуха от видеокарты может осуществляться различными путями. Поэтому, чтобы создать примерно одинаковые условия тестирования для всех кулеров, все тесты были проведены исключительно на открытом стенде.
В верхней части диаграммы вы можете видеть температуры ядра видеокарты, а в нижней – температуры VRM (мосфетов). В скобках показаны частоты видеокарты, обороты установленного на кулер вентилятора (ов), а также уровень издаваемого ими шума.
Итак, сначала мы протестировали стоковую систему охлаждения видеокарты. Без нагрузки ее вентилятор вращался со скоростью ~1000 об/мин и субъективно его вообще не было слышно. Во время загрузки бенчмарком обороты возрастали до 1700-1800 об/мин, а уровень шума от вентилятора повышался до 50-51 дБ/А, оставаясь при этом достаточно комфортным. Температура ядра доходила до 85, а VRM до 89 градусов в загрузке, что является нормой.
Thermalright T-Rad2 показал превосходные результаты, - при уровне шума его вентиляторов 50 дБ/А (как у стокового кулера в загрузке), температура ядра в разгоне не поднималась выше 49 градусов. А вот температура VRM несколько подкачала, она повысилась до 96 градусов во время теста. Но это понятно, все-таки на мосфетах были установлены маленькие радиаторы из комплекта, да к тому же еще и без термоконтакта с основным радиатором. Температура мосфетов в этом случае напрямую зависит от скорости вращения вентилятора кулера. Но и 96 градусов не является превышением температуры сверх нормы, поэтому можно быть спокойным.
Thermalright HR-03 GT, как ни странно, показал более высокую эффективность по сравнению с T-Rad2. Температура ядра видеокарты держалась в районе 48 градусов. Это на 1-2 градуса меньше, чем у T-Rad2. И это притом, что на HR-03 GT был установлен только один венилятор и уровень его шума был чуть меньше - 49 дБ/А. А вот температура мосфетов у HR-03 GT доходила до 114 градусов, что несколько многовато, хотя все равно находится в пределах нормы. Такое сильное повышение температуры вызвано тем, что вентилятор кулера довольно на много отдален от мосфетов и практически не обдувает их. Рекомендуется ставить дополнительный небольшой вентилятор для обдува радиаторов мосфетов.
Про Xigmatek Battle-Axe скажу лишь, что на своих 2200 об/мин он ревел очень громко, уровень его шума составил 59 дБ/А. Это примерно соответствует раскручиванию вентилятора стокового кулера до 2620 об/мин. Поэтому для Battle-Axe рекомендуется использовать реобас для снижения оборотов или купить себе беруши. При этом на стоковом кулере в подобном режиме температура ядра была 67 градусов, а мосфетов 77 градусов. Как ни странно, но по ядру это всего лишь на 1 градус выше, чем у Xigmatek Battle-Axe на номинальной скорости вращения. Зато по температуре мосфетов стоковый кулер прилично выигрывает у “топора”, у последнего температура VRM доходила до 108 градусов. Мы решили снизить обороты у Battle-Axe до того значения, когда по уровню шума он будет соответствовать кулерам от Thermalright - это 50 дБ/А или 1500 об/мин у Xigmatek. В результате на Battle-Axe температура выросла всего на 2 градуса по ядру и несколько больше по VRM, при этом кулер прилично убавил в оборотах вентилятора, и как следствие – в уровне шума. Хотя в любом случае по эффективности ему было далеко до кулеров Thermalright.
Итак, сегодня мы познакомились с двумя моделями кулеров от компании Thermalright. Как мы видим из графиков, оба кулера показали просто блестящие результаты! Даже в разгоне видеокарты до 790/3800 МГц температура ядра не поднималась выше 46 градусов на кулере HR-03 GT (скажу по секрету, что на хорошем водяном охлаждении температура примерно такая же). Если честно, то я ожидал победу T-Rad2, но, к сожалению, это оказалось не так… Возможно, слишком сильный изгиб тепловых трубок у T-Rad2 сыграл пагубную роль на его эффективности. Хотя его проигрыш HR-03 GT всего 1-2 градуса в нагрузке – это практически ничто. Плюсов у T-Rad2 все равно больше, чем эта разница в температуре. Главный из них – небольшая толщина кулера, даже с установленными вентиляторами. А это значит, что не будут перекрываться все слота расширения материнской платы. К тому же возможна сборка SLI или CrossFire системы из видеокарт с установленными на них кулерами T-Rad2. Еще один плюс этого кулера – это более эффективный обдув мосфетов питания за счет близко расположенного к ним второго вентилятора. Если вы спросите мнение автора, то мне больше понравился Thermalright T-Rad2.
Thermalright T-Rad2
Плюсы:
Минусы:
Thermalright HR-03 GT
Плюсы:
Минусы:
P.S. Выражаем благодарность за предоставленное на тестирование “железо”: Михаилу (ака maikl177) за кулеры Thermalright T-Rad2 и HR-03 GT, интернет-магазину coolerok.ru за вентиляторы Noctua NF-B9, а также магазинам Джаст за кулер Xigmatek Battle-Axe VD964 и Xpert за видеокарту GeCube Radeon HD 4870 1 Gb.
Ермаков Владимир ака Buld@zer
