Предисловие

Мировой финансовый кризис не пощадил никого, в том числе и оверклокеров. Во многих странах наблюдается процесс падения курса национальных валют к американскому доллару, который в большинстве случаев является основным средством расчета с поставщиками компьютерных комплектующих, что приводит к пропорциональному росту цен на них. В сложившейся ситуации клиенты магазинов вынуждены делать непростой выбор – или покупать существенно подорожавшие товары, или искать им альтернативу в более дешевых секторах. Если с первым вариантом все более или менее ясно, то со вторым не все так однозначно. Как правило, соглашаясь на более дешевые экземпляры, потребителям приходится жертвовать определенными параметрами, такими как эффективная система охлаждения и повышенные частоты у видеокарт и оперативной памяти, уровень шума или скорость работы жесткого диска, частота процессора или наличие разблокированного на повышение множителя или чем-то иным.

Мы решили исследовать две материнские платы: Asus P5Q и Gigabyte GA-EP43-DS3L, основанные на двух очень близких по характеристикам чипсетах (P45 и P43 соответственно). Разница в цене на данные продукты составляет около 50$, что с учетом сложившейся экономической ситуации делает продукт от Gigabyte заманчивым предложением. Целью данной статьи станет ответить на вопрос, можно ли сэкономить, отдав предпочтение более дешевому решению, и на какие уступки при этом придется пойти.

Перед обзором плат, приведем основные характеристики использованных северных мостов, а также их предшественников.

Как видите, принципиальных различий, кроме возможности наличия двух слотов PCI-E x16 вместо одного, между чипсетами P43 и P45 нет.

Материнская плата Asus P5Q

Комплектация и возможности

Тестирование материнских плат решено было начать с более дорогой Asus P5Q, которая на момент написания статьи стоила около 150-160$. Материнская плата поставляется в коробке синего цвета. На лицевой стороне представлена информация об основных достоинствах платы:

На обратной стороне упаковки приводится в кратком виде возможности продукта.

Комплект поставки не выглядит богато и состоит из:

• инструкции пользователя на английском языке;
• DVD-диска с драйверами и ПО;
• двух кабелей SATA (один из которых угловой), шлейфов IDE и FDD, переходника питания;
• комплекта переходников Asus Q-Connector;
• заглушки-брекета с одним разъемом eSATA и FireWire (4pin);
• наклейки на корпус с логотипом фирмы Asus;
• заглушки на заднюю панель (I/O Shield).

Материнская плата выполнена на текстолите черного цвета и имеет несколько меньшую ширину, чем на большинстве стандартных плат формата ATX.

В подсистеме питания процессора, состоящей из восьми фаз, используются твердотельные конденсаторы (впрочем, как и на всей плате). Коннектор питания – восьмиконтактный.

Транзисторы MOSFET, а также северный и южный мост прикрыты алюминиевыми радиаторами замысловатой формы, окрашенными в золотой цвет. По всей видимости, инженеры фирмы Asus предполагали, что охлаждением процессора будет заниматься боксовый кулер. Во время тестирования, температура радиатора северного моста была значительной, и требовалось его дополнительно охлаждать.

С помощью южного моста ICH10R реализуется поддержка двенадцати портов USB2.0 (половина из них на задней панели) и шести разъемов SATAII с возможностью объединения в RAID 0, 1, 5, 10. Два дополнительных разъема SATAII обеспечиваются контроллером Silicon Image Sil5723.

Поддержка устройств с разъемом IDE осуществляется силами контроллера Marvell 88SE6111.

Все разъемы SATAII и IDE расположены удачно, и не будут перекрываться установленной видеокартой. Ниже радиатора северного моста расположена батарейка BIOS. Джампер сброса настроек BIOS находится немного правее.

На фотографии 2 джампера. За сброс настроек отвечает верхний, нижний позволяет увеличить максимальный предел подаваемого на северный мост напряжения. Точно такая же ситуация и с повышенным напряжением на процессоре - джампер расположен в правом верхнем углу платы.

На материнской плате присутствует один слот PCI-E x16 версии 2.0, три PCI и два PCI-E x1, один из которых будет перекрываться установленной видеокартой с двухслотовой системой охлаждения.

24-контактный разъём питания расположен у левого края материнской платы. При использовании массивных систем охлаждения процессора возможны проблемы с подключением кабеля от блока питания.

Рядом с северным мостом располагаются два из четырех разъемов (один 4-pin, остальные 3-pin) для подключения вентиляторов.

С обратной стороны материнской платы видны ножки распаянных элементов. Из-за этого могут возникнуть проблемы при установке систем охлаждения с прямоугольным backplate.

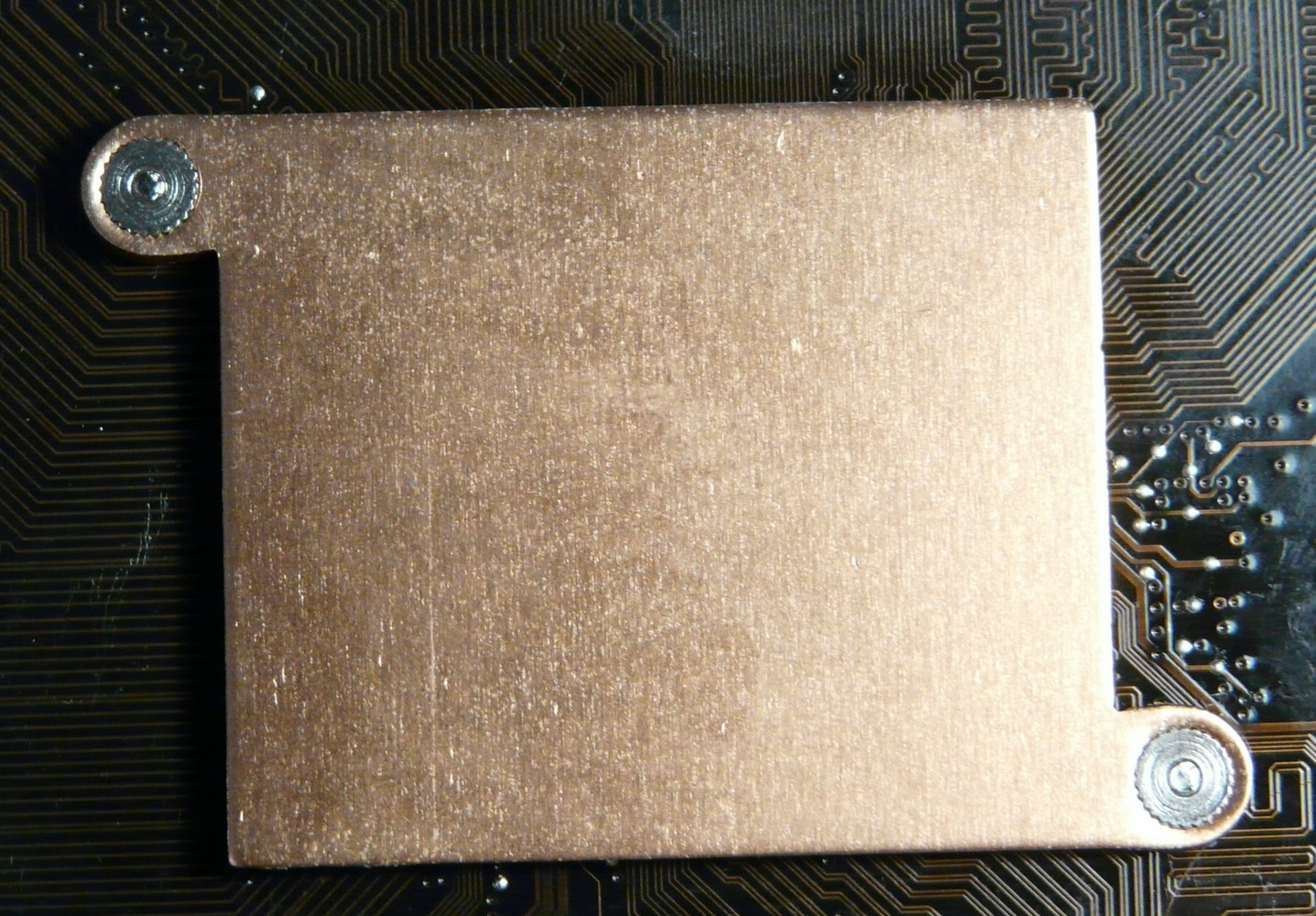

Стоит добавить, что крепление радиатора северного моста осуществляется с помощью небольшого backplate.

В целом, за исключением 24-контактного разъёма питания и уменьшенной ширины, материнская плата не вызывает нареканий.

Задняя панель выглядит обыкновенно - помимо разъемов PS/2 для клавиатуры и мышки присутствует шесть разъемов для подключения USB-устройств, 6-pin разъем FireWire, коаксиальный звуковой выход, разъем RJ45 гигабитного сетевого контроллера, а также шесть аудио-коннекторов.

Спецификация

В заключение описания материнской платы, приведем ее спецификацию с официального сайта:

Возможности BIOS

Материнская плата рассматривалась с версией BIOS 1611, датированный 26.11.2008 г. BIOS основан на коде от AMI и является стандартным для большинства материнских плат фирмы Asus.

Все основные параметры, связанные с разгоном, объединены на одной большой вкладке под названием AI Tweaker.

Перевод AI Overclock Tuner в значение Manual позволяет управлять частотой шины FSB. Если FSB Strap to North Bridge находится в положении Auto, то пользователь получает доступ сразу ко всем восьми возможным делителям оперативной памяти.

Изменение параметра DRAM Timing Control дает возможность управления работой подсистемы памяти, а именно величиной основных и второстепенных таймингов.

Чтобы не потеряться в таком многообразии, инженеры Asus разбили их на несколько групп, перед каждой оставив строчку с указанием текущих значений. Следующие четыре опции призваны увеличить быстродействие подсистемы памяти или улучшить разгонный потенциал, однако тестирование показало, что реальное влияние оказывают только DRAM Static Read Control (уменьшает значение Performance Level) и AI Clock Twister.

Ниже приведена таблица с различными значениями AI Clock Twister, из которой видно, что данная опция серьезного влияния на производительность не оказывает, однако в некоторых случаях ограничивает разгонный потенциал.

Для проведения тестов решено было оставить режим MODERATE. Величина AI Transaction Booster очень важна и позволяет напрямую управлять таким параметром как Performance Level.

Далее идет группа параметров, управляющих напряжением. Диапазоны изменения напряжений приведены ниже.

• CPU Voltage: от 0,85 до 2,1 В с шагом 0,00625 В, напряжение выше 1,7 В доступно только после переключения специального джампера;
• CPU GTL Reference: 0.65x, 0.63x, 0.61x;
• CPU PLL Voltage: от 1,5 до 2,78 В с шагом 0,02 В;
• FSB Termination Voltage: от 1,1 до 1,9 В с шагом 0,02 В;
• DRAM Voltage: от 1,8 до 3,08 В с шагом 0,02 В;
• NB Voltage: от 1,1 до 2,2 В с шагом 0,02 В, напряжение выше 1,76 В доступно только после переключения специального джампера;
• SB Voltage: от 1,1 до 1,4 В с шагом 0,1 В;
• PCI-E SATA Voltage: от 1,5 до 1,8 В с шагом 0,1 В.

Из оставшихся параметров можно выделить Load-Line Calibration, позволяющий уменьшить падение напряжение на процессоре во время его загрузки. Эту возможность мы использовали на протяжении всего тестирования.

Помимо AI Tweaker интерес представляет вкладка Advanced, в которой можно производить управление различными технологиями процессора. Технология EIST во время тестирования работала корректно.

Раздел аппаратного мониторинга выглядит достаточно скудно.

Не забыта функция сохранения настроек BIOS в профили.

Разгон процессоров

Проверка стабильности разгона проводилось с помощью пятидесятикратного прогона утилиты LinX версии 0.5.5 в режиме x64 под управлением операционной системы Windows Vista x64 SP1. Описание использованного тестового стенда приведено в бонусном разделе статьи.

Изучение возможностей материнской платы по разгону процессоров решено было начать с процессора Intel Core 2 Duo E6850. Данный процессор способен работать при напряжении 1,4625 В в режимах 521х6 и 416х9, однако на данной плате он смог покорить только 516 и 413 МГц соответственно.

Разгон процессора Core 2 Duo E8500 не принес неожиданностей.

Ранее полученные результаты (559х6 и 457х9.5 при 1,4 В) оказались довольно близки. Материнская плата порадовала хорошим разгоном процессора Intel Core 2 Quad Q6600, который с легкостью покорил частоту 460 МГц при уменьшенном до шести множителе. При тестировании на максимальный разгон, решено было остановиться на частоте 3600 МГц, так как в этом режиме, используемый кулер не справлялся со своей задачей, и срабатывала термозащита процессора. Дальнейшее исследование показало, что не теряя стабильности, можно снизить подаваемое на процессор напряжение с 1,4625 В до 1,43125 В, что и позволило пройти тестирование.

Заключение

В целом, процесс разгона прошел без серьезных нареканий, и плата смогла работать на довольно серьезных частотах шины, однако имело место несколько фактов, которые испортили общую картину. Первым недостатком стала ситуация с системой восстановления BIOS после переразгона, которая в некоторых случаях не могла восстановить работоспособность платы, и приходилось пользоваться джампером сброса настроек. Как правило, данная ситуация была связана с изменением таймингов памяти. Упомянутая ранее проблема с нагревом северного моста стала вторым недостатком. Также хочется отметить, что работа подсистемы памяти оставила неудовлетворительное впечатление, однако это может быть субъективной оценкой.

Bonus. Сравнение быстродействия процессоров Intel Pentium Dual-Core E5200, Intel Core 2 Duo E7300 и Intel Core 2 Quad Q6600

Предварительные замечания

Как видно из названия статьи, это только первая ее часть. Вторая часть практически закончена и будет размещена на нашем сайте в самое ближайшее время. В ней будет протестирована Gigabyte GA-EP43-DS3L, основанная на чипсете P43, а также произведено сравнение быстродействия материнских плат при использовании трех процессоров (Intel Pentium Dual-Core E5200, Intel Core 2 Duo E7300 и Intel Core 2 Quad Q6600), работающих в двух режимах. В ходе тестирования, были получены результаты, не имеющие прямого отношения к тематике статьи, однако они могут представлять определенный интерес. Мы решили представить эти результаты в виде бонуса по принципу «как есть», и не станем их комментировать, в виду их ожидаемости.

Разгонный потенциал полученных процессоров Intel Pentium Dual-Core E5200 и Core 2 Duo E7300 оказался посредственным: первый не смог покорить частоту 3700 МГц, второй – 3750 МГц. Подосадовав на столь неудачные экземпляры, было решено, что все процессоры, участвующие в обзоре, будут работать на одинаковой частоте в 3600 МГц.

* Данные для конкретного экземпляра

Для сравнения быстродействия использовались как синтетические бенчмарки, так и реальные приложения, такие как игры. Для нормальной работы последних, была заменена используемая для проверки разгонного потенциала материнских плат и процессоров память OCZ на более емкую, суммарным объемом 4 Гб. Наш выбор пал на две двухгигабайтные планки памяти Patriot, имеющие маркировку PSD22G8002 и работающие на частоте 800 МГц при таймингах 5-5-5-15. Она способна работать на частотах более 950 МГц при напряжении 2.1 В. В ходе тестирования частота памяти, а также основные и второстепенные тайминги по возможности выбирались одинаковыми.

* данная частота выбрана из-за невозможности работы процессора в другом режиме.

** в случае с Intel Core 2 Quad Q6600 на материнской плате Asus P5Q величина Performance Level была равна 9, так как при 8 добиться стабильности не удалось.

Конфигурация открытого тестового стенда

1. Материнская плата:
• Asus P5Q, Intel P45, BIOS 1611;
2. Процессор:
• Intel Core 2 Duo E6850 (3000 МГц)*;
• Intel Core 2 Duo E8500 (3160 МГц)*;
• Intel Pentium Dual-Core E5200 (2500 МГц)**;
• Intel Core 2 Duo E7300 (2660 МГц)**;
• Intel Core 2 Quad Q6600 (2400 МГц);
3. Видеокарта:
• Palit Radeon HD 4870 Sonic Dual Edition 512 Мбайт (GPU 750 МГц, MEM 950 МГц ) с самодельной системой водяного охлаждения;
4. Процессорный кулер:
• Tuniq Tower 120;
5. Термоинтерфейс:
• КПТ-8;
6. Оперативная память:
• 2x1Gb DDR2 OCZ SLI Ready EPP OCZ2N900SR1G (PC7200, 900МГц, 4-4-3-15, 2,1 В)*;
• 2 x 2048 Мбайт DDR2 Patriot PSD22G8002 (PC6400, 800МГц, 5-5-5-15, 1,8 В)**;
7. Дисковая подсистема:
• Seagate Barracuda 7200.7, ST380013AS, 7200 rpm, 2 Mb, SATA 80 Gb;
8. Блок питания:
• Thermaltake ToughPower 750W (W0116);
9. Монитор:
• 26" View Sonic VP2650wb (Wide LCD, 1920 x 1200 / 60 Гц).

* данное оборудование использовалось для проверки разгонного потенциала материнских плат Asus P5Q и Gigabyte GA-EP43-DS3L.

** данное оборудование использовалось для сравнения быстродействия материнских плат.

Используемое программное обеспечение и методика тестирования

Все тесты проводились под управлением операционной системы Windows Vista Ultimate x64 SP1 при следующих установленных драйверах:

• чипсет материнской платы Intel Chipset Drivers – 9.1.0.1007;
• библиотеки DirectX – ноябрь 2008 года;
• драйверы видеокарты ATI – Catalyst 9.1.

При проведении тестирования использовались следующее программное обеспечение:

• Maxon Cinebench R10 x64 – тестирование проводилось в двух режимах при одном или максимальном количестве задействованных ядер;
• LightWork Renderbench – обсчет сцены разрешением 800x600. Результат теста – время выполнения в секундах. Чем меньше результат, тем лучше;
• x264 HD Benchmark v. 0.59.819 – кодирование видеоконтента в avi и mp4;
• Hexus PiFast v 4.1 - результат теста – время выполнения в секундах. Чем меньше результат, тем лучше;
• SuperPI 1.5 modXS – расчет с точностью 1М и 8М. Результат теста – время выполнения в секундах. Чем меньше результат, тем лучше;
• wPrime v. 1.55 – тест 32М при максимально возможном количестве ядер. Результат теста – время выполнения в секундах. Чем меньше результат, тем лучше;
• NucleaRUS v2.0.0 RC1;
• Fritz Chess Benchmark v. 4.2 - тестирование проводилось в двух режимах при одном или максимальном количестве задействованных ядер;
• WinRar v. 3.8;
• 7-zip v. 4.64 x64;
• Lavalys Everest v. 4.60.1619b – четыре теста оперативной памяти. В тесте Латентность, чем меньше результат, тем лучше;
• 3DMark Vantage v. 1.0.1 – профиль Performance, приведены общие результаты теста (Overall), а также отдельно количество очков, набранных процессором (CPU);
• 3DMark 06 v. 1.0.2 – настройки по умолчанию, приведены общие результаты теста (Overall), а также отдельно количество очков, набранных процессором (CPU);
• Unreal Tournament 3 v. 1.3 – тестирование с помощью утилиты HardwareOC UT3 Bench v1.3.0.0 на карте Containment;
• Call of Duty 4: Modern Warfare v. 1.7 – тестирование по методике, предложенной Jordan;
• Enemy Territory: Quake Wars v. 1.5 - тестирование с помощью утилиты HardwareOC ETQW Bench v1.1.1.0 на карте HOC Salvage;
• Lost Planet Extreme Condition v. 1.0.0.4 – приведены результаты встроенного бенчмарка на уровне Cave и Snow;
• Prey v. 1.3 - тестирование с помощью утилиты HardwareOC Prey Benchmark (Boost graphics=enable);
• Unigine Tropics Demo v. 1.0 – встроенный бенчмарк;
• World in Conflict v. 1.0.0.9 – встроенный бенчмарк. Приведен средний FPS;
• Far Cry 2 v. 1.2 – тестирование утилитой Far Cry 2 Benchmark Tool. Приведен средний FPS.

Тестирование в игровых приложениях было произведено при максимальных настройках качества графики в режимах 1280x1024 NoAF, NoAA (в дальнейшем low) и 1920x1200 AF16x, AA4x (в дальнейшем high), кроме Unreal Tournament 3, в котором активация сглаживания средствами приложения невозможна.

Стабильность работы разогнанной системы проверялась часовым тестом Prime95 x64 версии 2.58 в режиме Blend, а также 25-ю проходами теста LinX.

Результаты тестирования

Сравнение процессоров Intel Core 2 Duo E7300 и Intel Pentium Dual-Core E5200

Во время тестирования Lavalys Everest процессор Intel Pentium Dual-Core E5200 отказывался выдавать результаты копирования в памяти, показывая скорость в 0 Мб/с. Никакое ухищрения, такие как смена частоты памяти или таймингов, изменение частоты процессора или напряжения не позволили решить данную проблему. Дополнительная проверка стабильности памяти утилитой Memtest из-под DOS не обнаружила ошибок. Ничего не остается, как списать данную ситуацию на недоработку в программе.

Сравнение процессоров Intel Core 2 Duo Q6600 и Intel Pentium Dual-Core E5200

Сравнение процессоров Intel Core 2 Duo Q6600 и Intel Core 2 Duo E7300

Выражаем благодарность компаниям Терминал, в частности Волкову Сергею, и Технолинк, за предоставленные на тесты комплектующие.
