С появлением и распространением технологий 3-way SLI, Quad SLI и CrossFire X стали снова востребованы блоки питания свыше 600Вт. Системам с одной видеокартой не нужны мощные блоки питания, а вот уже три-четыре видеокарты уровня high-end могут потреблять более 400Вт даже без разгона. А кроме видеокарт в системе требуется питание и процессору, и чипсету, и периферийным устройствам. Причем тенденция и далее сохранится, Intel Core i7 и следующие поколения видеокарт и в будущем сохранят свои аппетиты. И перед владельцами мощных систем в очередной раз ставится вопрос, чем прокормить все это многообразие потребителей. Именно поэтому сегодня рассмотрим и протестируем семь блоков питания с номинальной мощностью свыше 900 Вт.
Как и ожидалось, уже по информации на сайте видно, что блок питания базируется на платформе Topower, как и многие другие блоки питания, продаваемые под маркой Tagan. Модульный блок питания мощностью 1100Вт оснащен крупным вентилятором с подсветкой и испещрен логотипами и наклейками некоей ABS Labs. Поиск в интернете сразу привел на сайт ABS Labs, американского системного интегратора, собирающего высокопроизводительные системы для геймеров и энтузиастов.
Увесистая коробка с ручкой красочно описывает содержимое, к обзору которого мы и переходим. Комплектация традиционная для дорогих блоков питания и включает все необходимое для любого ПК, а именно: набор винтов, модульные кабели, сетевой шнур, брошюру и мелкие сопровождающие аксессуары.
Длина блока стандартно увеличена для решений мощностью более 1000Вт. Корпус окрашен матовой темно-серой краской, которая устойчива к физическим воздействиям. Источник имеет силовые круглые разъемы для подключения съемных кабелей, в отличие от подавляющего большинства блоков с разъемами MiniFit.
При подаче сетевого напряжения к блоку питания загорается дежурная зеленая подсветка, а при включении дополнительно зажигается яркая синяя подсветка крыльчатки вентилятора и подсветка модульных разъемов разными цветами.
На задней панели установлены только кнопка выключения, сетевой разъем и небольшой красный светодиод, индицирующий наличие подключения ESA.
ABS Labs представляют собой американскую компанию, собирающую производительные компьютеры для игроков и энтузиастов. С практической точки зрения никакого смысла в громких наклейках и лейбочках нет, это не более чем украшение.
На металлической пластине с техническими параметрами указано наличие шести виртуальных каналов +12В, с общим суммарным током не более 80А (960Вт), а также 170Вт для низковольтных каналов (+3.3В и +5В). Дежурное напряжение +5В может достигать внушительного тока 6А, чего с лихвой достаточно для питания 12 USB устройств полным током. Настоящим изготовителем блока питания является Topower.
Модульные разъемы допускают подключение только кабелей определенного типа. Для большего удобства каждый тип кабелей различен по цвету, так же различны и цвета подсветки разъемов. Что интересно, подсветка разъемов работает только при включенном блоке питания, хотя подключать разъемы во время работы не стоит, о чем указано и на этикетке.
Все кабели блока питания убраны в оплетку из пластика, а разъемы для питания видеокарт имеют ферритовые кольца, которые теоретически снижают уровень высокочастотных помех на линии.
Блок питания не зря имеет приставку ESA. Напомним, что NVIDIA в рамках программы ESA разработала концепцию управления и контроля питания и охлаждения ПК. Для реализации на практике используются специальные контроллеры. Подобный контроллер и установлен в данном блоке питания, причем сделано это в протестированном экземпляре на скорую руку. Монтаж к стенке с помощью двух винтов сквозь вентиляционную решетку и подключение проводов мониторинга на основной плате явно говорят о желании поскорее выпустить продукт с данной технологией на рынок.
К сожалению, программное обеспечение NVIDIA System Utility для работы с контроллерами ESA на момент проведения тестов оказалось неспособно работать на имеющихся в составе тестового стенда ОС Windows 2003, поэтому программную часть пришлось пропустить.
Для охлаждения блока питания служит один вентилятор с диаметром крыльчатки 135мм и рабочим током двигателя до 0.7А. Вентилятор имеет светодиодную подсветку голубого цвета. Маркировка вентилятора – RL4B B1352512HB, что типично для вентиляторов Globe Fan.
Блок питания имеет два трансформатора, раздельную схему стабилизации силовых напряжений на независимых дросселях. В высоковольтной части установлено два конденсатора емкостью 1200мкФ 200В, дроссель активного PFC, а также диодный мост на собственном небольшом радиаторе. Основные алюминиевые радиаторы имеют толщину основания 5мм и довольно развитое оребрение. К сожалению, из-за плотного монтажа разглядеть маркировку силовых элементов не представилось возможным.
Выходная часть оснащена конденсаторами с рабочим температурным диапазоном до +105°С.
Монтаж печатной платы выполнен качественно. Бросается в глаза жгут проводов от контроллера ESA, служащий для мониторинга напряжений блока питания. Кроме основной платы есть также и плата с модульными разъемами, выполненная в виде бутерброда.
Плата маркирована как TOP P341L, сходную маркировку мы уже видели на блоках питания Topower и Tagan, что недвусмысленно указывает настоящего производителя платформы.
На плате с модульными разъемами смонтированы сами разъемы, светодиоды подсветки, пластиковые кольца. Монтаж выполнен довольно качественно, а на каждой из точек подключения кабелей установлены электролитические конденсаторы.
Номинальная емкость конденсаторов вполне достаточна для сглаживания пульсаций - 1000мкФ при рабочем напряжении до 16В.
Толстые кабели блока убраны в пластиковый кожух довольно большой толщины, но гнется он на удивление хорошо. Если места в корпусе достаточно, то с укладкой кабелей проблем не будет. Неожиданно выглядит кабель заземления с клеммой под винт, ранее в компьютерных БП такого не встречалось.
Блок питания поставляется только в коробочной упаковке, в большой черной коробке. Кроме самого блока питания в комплект входят кабели, винтики для крепления, брошюра от производителя и сетевой кабель.
Блок имеет немного увеличенную длину, что вполне объяснимо большой мощностью, и охлаждается единственным вентилятором. Глянцевое покрытие корпуса прочное, разве что быстро загрязняется при частых манипуляциях с блоком питания.
На задней стенке, кроме тумблера включения и сетевого разъема, никаких органов управления нет.
На лаконичной наклейке обозначен полный диапазон напряжений питания от 115 до 230В, а выходные мощности составляют 160 и 840Вт для низковольтных и +12В каналов соответственно. Дежурное напряжение +5В допускает нагрузку до 3А, чего на практике вполне достаточно. Блок питания имеет сертификат Ростеста, а оригинальный производитель платформы – ULTRA. Все кабели выполнены разъемными, включая 24-контактный кабель питания материнской платы.
Блок оснащен одним вентилятором типоразмера 135х135х25мм, с 11-лопастной крыльчаткой из серого непрозрачного пластика. Маркировки модельного номера и номинального тока двигателя на вентиляторе нет, как и нет тахопровода.
Плата с модульными разъемами собрана довольно качественно, разве очистка от флюса могла бы быть лучше. Никаких дополнительных элементов на этой плате нет.
Как и подавляющее большинство моделей с мощностью порядка киловатта в высоковольтной части имеется активный корректор коэффициента мощности. В данном устройстве он реализован на массивном дросселе и паре транзисторов 35N60C3. Другая пара транзисторов в корпусе TO-247 с маркировкой 32N50C3 работает в составе инвертора. Спаренный диодный мост GBJ2506 имеет собственный радиатор и выпрямляет сетевое напряжение для двух высоковольтных конденсаторов, которые имеют номинальную емкость 390мкФ при напряжении до 420В.
Блок построен с использованием двух основных трансформаторов и раздельной стабилизацией каналов +5 , +3.3 и +12В. Черные анодированные алюминиевые радиаторы имеют среднее оребрение и толщину основания 5мм. Конденсаторы в выходных цепях рассчитаны на рабочий диапазон температур до +105°С.
Диодные сборки 40N60 в корпусе TO-247 выпрямляют напряжение +12В (4 сборки), +3.3 и +5В (по 1 сборке). Супервизором всех напряжений и сигналов управления выступает микросхема SITI PS232, установленная на дочерней плате.
Нареканий по поводу качества сборки нет, основная печатная плата собрана качественно.
Из-за плотного монтажа определить маркировку большинства элементов не представилось возможным. Кабельное оснащение богатое и позволяет без переходников подключить любую разумную конфигурацию компьютера.
Попавший на тест блок является самым старшим из выпускаемых моделей у Antec. Оформление упаковки и дизайн самого устройства выглядит довольно необычно, из-за черно-белой гаммы и полос на корпусе.
Комплектация традиционна для решений подобного класса: сам блок питания, модульные кабели для подключения периферийных устройств, сетевой кабель, комплект винтиков и общая на семейство инструкция. Напомним, что в семействе TruePower Quattro всего две модели, с мощностью 850 и 1000Вт соответственно.
Наклейка на кожухе повествует о наличии 4 виртуальных линий +12В (схемотехнически линия одна), с ограничением по току на уровне 18А для каждой. Общая мощность по +5 и +3.3В каналам довольно высока и составляет 200Вт. По +12В каналу блок может отдать до 840 Ватт. Antec выпускает и разрабатывает свои блоки Quattro самостоятельно, что указывает и UL-код, принадлежащий Antec INC.
Блок питания имеет модульную схему подключения кабелей. Основные кабели с разъемами питания материнской платы, процессора выполнены неразъемными, а вот кабели для подключения накопителей и PCI-E устройств подключаются к разъемам на торце блока. Разъемы стандарта Minifit имеют различную окраску корпуса, что снижает вероятность неправильного подключения. Однако ключей нет, поэтому следует быть внимательными при установке блока питания.
Кабели имеют ферритовые колечки, которые теоретически снижают уровень помех и высокочастотных пульсаций. Практически же особого толку от них нет. Отверстие в перфорированном торце блока, через которое выходят кабели, не имеет защитной вставки.
Сам блок питания немного длиннее большинства моделей, впрочем это обычная ситуация для дорогих мощных источников. Корпус окрашен в черный матовый цвет, с белыми полосами и числом «1000», символизирующим мощность блока. У младшей модели серии полосы желтые и цифра, соответственно, «850».
Охлаждение обеспечивается одним вентилятором типоразмера 80х80х25мм, который выдувает горячий воздух наружу из корпуса. Кроме гриля и вентилятора на задней панели установлена кнопка выключения и сетевой разъем. Просто и без излишеств.
Скоростью вращения крыльчатки кулера управляет аналоговый контроллер, установленный на отдельной дочерней плате, смонтированной на одном из силовых радиаторов. На ней же установлены шунты для разделения линии +12В на виртуальные.
Во входных цепях установлены два диодных моста с радиатором, дроссели и один конденсатор емкостью 560мкФ, с номинальным напряжением 450В.
Разъемы для модульных разъемов установлены на небольшой платке, смонтированной на внутреннем торце блока питания. Разъемы расположены достаточно плотно, но на удобстве это не сказалось.
Большинство внутреннего пространства блока питания занято массивными радиаторами из анодированного алюминия. Силовой трансформатор один, все конденсаторы в выходных цепях рассчитаны на температурный диапазон +105°С.
Кабельное оснащение достаточно для использования даже в больших корпусах, все кабели имеют длину не менее 55 см.
Популярный производитель недорогих блоков питания без лишнего шума выпускает очередную линейку блоков питания для энтузиастов, под торговым именем Everest. Забегая наперед, отметим, что протестированная модель основана на дизайне платформы Epsilon, уже изучавшейся на страницах нашего сайта ранее. Упаковка retail-блока довольно красочна и рассказывает нам о содержимом вполне подробно.
Комплектация, помимо блока питания, включает комплект кабелей, сетевой шнур, 4 больших черных винтика для монтажа без отвертки, брошюру и чехол для кабелей. Фирменная наклейка, занимающая один из боков блока питания, говорит о наличии 4 виртуальных линий +12В, с суммарной мощностью 875Вт (73А), в совокупности с нагрузкой по +3.3 и +5В напряжениям. Дежурный ток для линии +5Vsb до 3А. В отличие от большинства других компаний FSP указывают явно распределение различных веток канала +12В по разъемам.

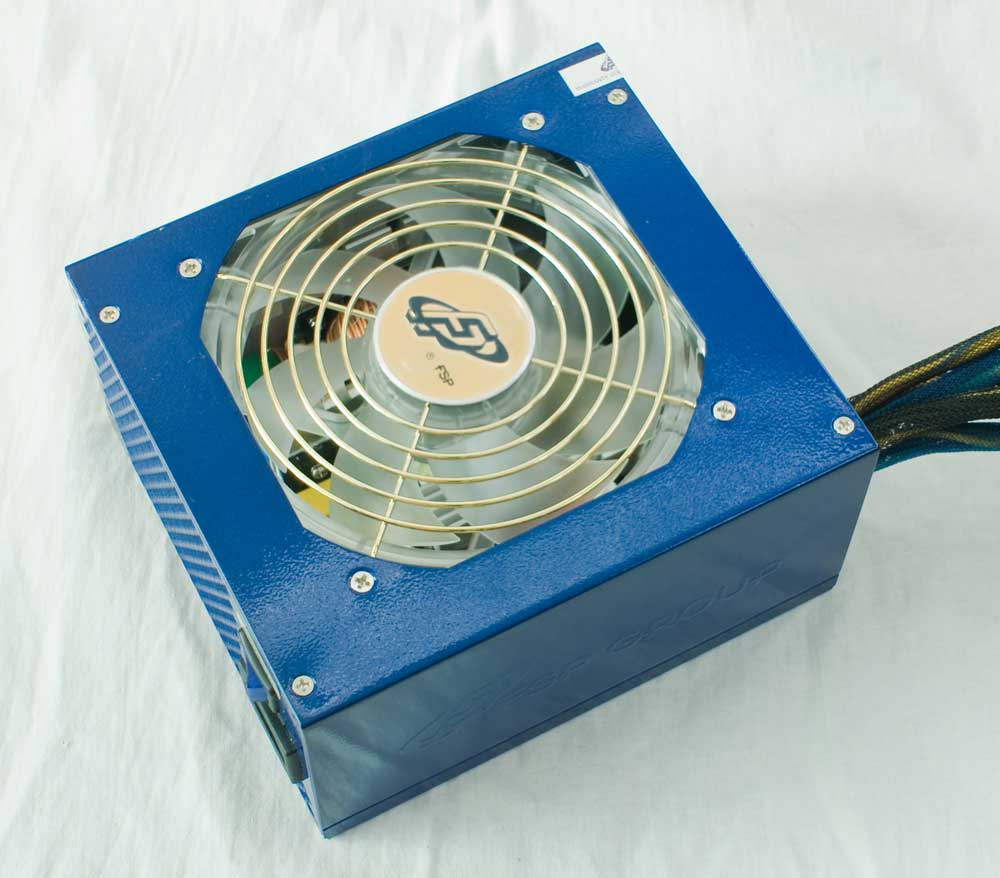

Корпус блока окрашен в синий цвет, габариты корпуса слегка больше традиционных для АТХ блоков (165x150x86 мм). Вентилятор полностью идентичен применяемым в предыдущих линейках блоков FSP, произведен Protechnic Electric и имеет номинальный ток двигателя 0.68А при +12В. Тахосигнал не выведен наружу, никаких подсветок и декоративных элементов нет. Как и в большинстве выпускаемых сегодня блоков питания скорость вращения крыльчатки вентилятора подстраивается в зависимости от температуры силового радиатора с диодными сборками.
Внутри блока установлены довольно простые радиаторы, которых целиком достаточно для отвода тепла. Две диодных сборки установлены на общем с инвертором радиаторе, а один высоковольтный конденсатор рассчитан на 420В, при номинальной емкости 470мкФ и рабочем температурном диапазоне до +85 градусов по шкале Цельсия. На радиаторе у края платы смонтированы ключи активного корректора мощности. Как и предыдущие блоки, в FSP Epsilon использована групповая стабилизация на общем дросселе для напряжений +12 и +5В. Схема коррекции напряжения и мониторинга установлена на небольшой плате перпендикулярно основной. На заднем торце смонтирована плата с разъемами для отстегивающихся кабелей. Качество сборки основной платы нареканий не вызывает, все выполнено на хорошем уровне.
На плате также нанесена маркировка EVEREST 1010 MAIN-BOARD, что означает использование единой платформы для блоков с мощностью 1010 , 900 и 800Вт. Это обычная практика у многих производителей, для снижения расходов на разработку и отладку похожих блоков питания с различиями в номинальной мощности.
Для подключения съемных кабелей используются стандартные разъемы MiniFit, всего 8 штук с различным количеством контактов. Рядом же на наклейке указано назначение каждого из разъемов. Так, большие 8-контактные предназначены для кабелей питания видеокарт PCI-Express, верхняя группа 6-контактных – питание SATA-накопителей и приводов, а нижние – традиционные периферийные разъемы с 4-мя контактами.
На плате с модульными разъемами из-за ошибки в трассировке вырезаны фрагменты медного полигона. Остается надеяться, что в продаваемых ныне БП это уже исправлено.
Пайка выполнена довольно качественно, претензий по качеству изготовления нет.
Кабельное оснащение ожидаемо и не скрывает дополнительных сюрпризов или бонусов. Разве что длина кабелей с разъемами SATA и Molex могла бы быть на пять-десять сантиметров больше, что, впрочем, традиция для оригинальных блоков FSP.
Старшая модель блока от Seasonic даже на сайте компании описана крайне мало, да и только в новостях. К нам на тест блок попал в Retail-упаковке, однако без какой-либо комплектации.
Вентилятор в блоке питания один, типоразмера 80х80х25мм, произведен ADDA и рассчитан на ток 0.45 А. При работе блока шум слышим, но уровни остаются допустимыми для продолжительной работы. 7-лопастная крыльчатка двигателя AD0812UB-A71GL не подсвечивается и имеет традиционную форму.
Внутреннее устройство блока питания сильно напоминает 500-600 ваттные Seasonic S12, если не считать значительно более массивных радиаторов охлаждения и больших конденсаторов. Это обычный подход, ведь на одной платформе можно построить несколько моделей блоков питания с различиями лишь в нагрузочной мощности по каналам. Блок оснащен активным PFC, причем микросхема корректора совмещена с основным ШИМ-контроллером на дочерней плате.
На внутреннем торце с большим количеством вентиляционных отверстий имеется уголок для монтажа дополнительными винтами, что скорее привычно для серверных блоков питания. Вырез в кожухе корпуса для проводов закрыт пластиковым колечком, что исключает возможности перетирания проводов об острую кромку.
На задней стенке, кроме отверстия под вентилятор с грилем, сетевого разъема и кнопки выключения, органов управления нет.
Корпус блока питания окрашен в черный матовый цвет, причем слой краски довольно тонкий. При монтаже стоит быть аккуратным, если нужно сохранить первозданный вид блока питания.
Максимальная нагрузочная способность блока питания может достигать 72 А по каналу +12В, а суммарная мощность по каналам +3.3 и +5В допустима не более чем на 170Вт. Ток по дежурному каналу +5Vsb ограничен величиной 3 ампера.
Монтаж выполнен качественно и чисто, никаких заусенцев и грязи на плате нет. Пример для подражания многим конкурирующим компаниям.
Конденсаторы с температурным диапазоном до +105°С смонтированы плотно, возле трех дросселей стабилизации, поэтому рассмотреть маркировку силовых полупроводников не представилось возможным. Вентилятор подключен двумя проводами, датчик тахосигнала не используется.
Кабельное оснащение довольно богатое и позволит использовать блок питания даже с несколькими видеокартами и большим набором накопителей.
Блок питания поставляется только в коробочной упаковке, в большой темной коробке. Кроме самого блока питания в комплект входят кабели, винтики для крепления, брошюра от производителя и сетевой кабель.
Блок имеет немного увеличенную длину, что вполне объяснимо большой мощностью, и охлаждается единственным вентилятором c диаметром крыльчатки 120мм. Матовое шершавое покрытие корпуса блока прочное и не пачкается пальцами, а вентилятор защищен ячеистой сеткой.
На задней стенке, кроме тумблера включения и умощненного сетевого разъема, имеется светодиод белого свечения, индицирующий возникновение аварийных ситуаций, например, срабатывание защиты от перегрузки. При включении и отключении в блоке слышимо щелкает реле.
На фирменной наклейке обозначен полный диапазон напряжений питания от 100 до 240В, а выходные мощности составляют рекордные 208 и 1000Вт для низковольтных и +12В каналов соответственно. Дежурное напряжение +5В допускает нагрузку до 5 А, чего на практике вполне достаточно. Блок питания имеет сертификат Ростеста. Все кабели выполнены неразъемными, чтобы минимизировать сопротивление сильноточных проводников.
Блок оснащен одним вентилятором типоразмера 120х120х25мм, с 9-лопастной крыльчаткой из серого непрозрачного пластика. Никаких декоративных подсветок и прочих украшений нет, вентилятор произведен ADDA и имеет маркировку AD1212HS-A70GL. Рабочий ток кулера – 0.44А, при номинальном напряжении +12В.
Как и в подавляющем большинстве моделей с мощностью порядка киловатта в высоковольтной части имеется активный корректор коэффициента мощности. В данном устройстве он реализован на массивном дросселе и паре транзисторов 47N60C3 в корпусе TO-247. Другая пара транзисторов в корпусе TO-247 с маркировкой 17N80C3 работает в составе инвертора. Спаренный диодный мост LL15XB60 выпрямляет сетевое напряжение для трех высоковольтных конденсаторов Hitachi HP3, которые имеют суммарную емкость 1050мкФ при напряжении до 400В.
Источник дежурного напряжение смонтирован на отдельной плате и основан на ИМС TOP255YN. На этой же плате смонтирован дежурный трансформатор, емкости, ключ на радиаторе и дополнительные элементы.
Блок построен с использованием основного трансформатора для +12В и двух раздельных независимых DC-DC стабилизатора для каналов +5 и +3.3. Стабилизаторы построены на базе микросхемы синхронного ШИМ-контроллера APW7073 и трех транзисторов в корпусе TO252. Анодированные алюминиевые радиаторы имеют среднее оребрение и толщину основания около 5мм. Конденсаторы в выходных цепях рассчитаны на рабочий диапазон температур до +105°С.
Кроме привычных электролитов (емкостью 2200 и 1000мкФ) имеется шесть твердотельных электролитических конденсатора. Четыре из них имеют номинальную емкость 270мкФ и установлены на выходе канала +5В, остальные два – 560мкФ при рабочем напряжении до 6.3В служат для сглаживания пульсаций по каналу +3.3В.
Нареканий на качество сборки нет, основная и дочерние печатные платы собраны качественно, что традиционно для продукции CoolerMaster.
Все кабели убраны в нейлоновую оплетку черного цвета и имеют достаточную длину даже для просторных корпусов типоразмера FullTower.
Блоки питания от CoolerMaster уже не раз бывали на наших обзорах, а вот компания ICE HAMMER известна прежде всего кулерами для центральных процессоров. Многие из них уже известны по обзорам Jordan’а. Однако кроме систем охлаждения компания также выпускает под своим брендом и блоки питания не безызвестной ULTRA. Мощность данных блоков оправдана только для компьютеров с экстремальным разгоном и не менее экстремальными конфигурациями из наиболее производительных процессоров и нескольких видеокарт. Несколько видеокарт класса Radeon 4870 X2 и процессоры Core i7 Extreme как раз будут хорошей нагрузкой таким блокам питания.
Размеры и дизайн упаковки полностью идентичен уже изученному ранее IH-1000, лишь более ощутимый вес и число 1600 отличает внешне старший источник питания от предыдущей модели.
Комплектация помимо БП включает 4 винта, сетевой кабель, набор съемных кабелей и брошюру, 8-контактные кабели PCI-E. Сетевой кабель питания, как и в случае с CoolerMaster UCP 1100, имеет более мощный 16-амперный разъем для подключения к БП.
Корпус заметно больше большинства других блоков, длина составила 240 мм. Это максимально допустимая длина для моделей стандарта АТХ, согласно документации. Для удобства подключения съемных кабелей следует предусмотреть еще свободное пространство за блоком. При наличии устройств в противоположных от БП 5.25” отсеках возможны проблемы с размещением и подключением кабелей.
Сам блок оформлен без особых изысков, а с задачей охлаждения начинки блока 135мм вентилятору помогает меньший 80мм собрат на наружном торце. Боковые стенки кожуха имеют декоративную перфорацию вдоль всей длины блока. Зеркальный корпус легко пачкается пылью и опечатками пальцев.
Наклейка повторяет аналогичную у блока IH-1000, с отличием лишь по мощности канала +12В. Оный имеет допустимый ток 117А (!), или 1404 Вт. Также стал вдвое мощнее и канал дежурного напряжения +5В. При питании от сети с напряжением 110В блок способен потреблять ток до 20А, а при напряжении 220-230В - 12А. Во время тестов при переключении с простоя на полную мощность нагрузки свет в лаборатории заметно помаргивал, при этом блок потреблял от розетки около 2кВт.
Вентиляторы не имеют маркировки модельного номера, как и мощности двигателя. Типоразмер большего – 135х135х25мм, торцевой - 80х80х25мм. Крыльчатка обоих кулеров не имеет декоративной подсветки и насчитывает 11 лопастей для большого и 7 для меньшего вентилятора соответственно.
Кабели выполнены шлейфами в монотонной черной гамме, без каких-либо оплеток. Гибкость кабелей хорошая, проблем при укладке возникнуть не должно. При монтаже блока стоит сперва подключить нужные кабели к разъемам на БП, а уже затем монтировать источник с кабелями в корпус.
Плата дредноута оснащена сразу тремя основными трансформаторами, тремя высоковольтными конденсаторами емкостью 390мкФ и номинальным напряжением 420В. Блок имеет два реальных раздельных +12В канала, объединяющихся на выходе в один. Также имеется APFC.
Оба вентилятора регулируются контроллерами оборотов в зависимости от потребляемой мощности и температуры внутри БП. Радиатор корректора мощности прилегает к стенке кожуха через толстый теплопроводящий изолятор.
Мониторингом напряжений и управляющих сигналов занимается интегральная схема SITI PS232, идентичная примененной в 1000-ваттном блоке. Конденсаторы также рассчитаны на температурный диапазон до +105°С.
Плата с модульными разъемами выполнена на двухстороннем гетинаксе и имеет один 24-контактный разъем и 4-контактный разъем питания процессора, 2 8-контактных разъема под кабели видеокарт, один 8-контактный разъем питания процессора, 2 разъема под SATA-кабели и шесть разъемов стандартного типа Molex. С обратной стороны элементов, кроме пары чип-конденсаторов, ничего нет.
Радиаторы из алюминия охлаждают ключевые элементы в корпусах TO-247 и TO-220. Из-за плотного размещения элементов прочитать маркировку без потери гарантийного вида не представилось возможным.
Печатная плата собрана довольно качественно, разве что очистку поверхностей после пайки можно было бы провести и получше.
Кабельное оснащение в целом идентично младшей модели, с небольшой разницей лишь в кабелях PCI-E. Имеющихся кабелей более чем достаточно для любых мыслимых систем энтузиастов.
Все блоки питания были протестированы по методике, описанной ранее в статье «Методика тестирования блоков питания ATX» с помощью специализированного стенда. Результаты тестирования традиционно представлены в таблице, а также приведены графики КНХ. По нажатию на график можно просмотреть результат КНХ одним изображением. В ячейках с измеренным уровнем напряжения и пульсаций фигурируют две цифры, разделенные косой чертой. Цифра слева – величина, измеренная при постоянной нагрузке 35Вт, правая – при полной нагрузке на блок питания, согласно технической спецификации.
Для тестирования блоков питания стенд был смонтирован в корпусе формата ATX Thermaltake Soprano RS 100 (для приближения условий тестирования к реальным). Блок питания во время тестов монтировался в предусмотренном стандартом месте в ПК. В таких условиях нагреваемый воздух от мощной нагрузки подогревал и сам блок питания, как это происходит в реальном компьютере с закрытыми крышками корпуса. Для вентиляции было использовано 6 мощных вентиляторов типоразмера 120х120х38мм, но даже такие меры лишь удерживали температуру радиаторов на уровне +80°С.
Пульсации блока CoolerMaster Ultimate 1100 по каналам +3.3В и +5В немного вышли за пределы допустимых, а вот по уровням напряжений он и Ice Hammer 1600 Ultra при нагрузке свыше 900Вт не справились со стабилизацией напряжения +3.3В. На мощности свыше 1200Вт блок ICE Hammer 1600 также слишком занизил и +5В канал. При полной мощности 1600Вт уровень напряжения на канале +3.3 был равен 3.02В, а +5 – 4.62В. Это почти вдвое больше, чем допустимые 5% в стандарте ATX 2.3 (!). Напряжения +12 держались же в рамках стандарта, так и не достигнув предела в 4%. CoolerMaster Ultimate смог удержать +3.3В напряжение только на уровне 3.09В, что также выходит за рамки 5% допуска ATX. Справедливости ради, отметим, что в реальном компьютере цифры будут лучше, т.к. современные ПК практически не нагружают каналы +3.3 и +5В. Внутри блоков есть подстроечные резисторы, для регулировок, поэтому вполне допустимо, что более поздние блоки питания будут лучше стабилизировать каналы.
Остальные блоки питания справились с требованиями стандарта АТХ и PSDG без нареканий.
Перейдем к графикам кросс-нагрузочных характеристик, как всегда, сперва напомнив способ представления данных. По оси Х суммарная величина потребляемой стендом мощности по каналу +12В, а по Y – суммарная мощность от каналов +3.3 и +5В. Каждая точка графика на пересечении осей обозначает величину отклонения напряжения по тестируемому каналу при общей суммарной нагрузке каналов блока питания. Таким образом, на графике напряжения +3.3В все поле графика – это величина напряжения при всех возможных комбинациях нагрузок. Зная допустимые пределы, указанные в стандарте – можно утверждать, насколько блок питания снизил, либо превысил напряжение относительно идеальных 3.3В, 5В и 12В. Поскольку приводить в статье весь огромный массив цифр не имеет практического смысла, и все величины отклонений отображены на графике цветовыми маркерами, что удобно и наглядно позволяет оценить качество стабилизации. Легенда с отклонениями прилагается на каждом графике и позволяет легко определять, где соответствует блок питания требованиям стандарта, а где нет. Точки с пониженным напряжением на графике отображаются оттенками синего цвета, а точки с повышенным напряжением - оттенками красного. Уровни за пределами стандарта (±5%) отображены темно-синим и темно-красными цветами. Развернутые графики по каждому каналу можно увидеть, кликнув на интересующий рисунок.
Antec Quattro без особых проблем прошел тест КНХ, причем напряжения по всем каналам практически полностью находятся в рамках отклонения 3%. Лишь канал +3.3В немного подвел, на нагрузках свыше 130Вт по +5В и +3.3В наблюдались высокочастотные пульсации напряжения, из-за которых график в верхней части усеян мелкими цветными точками. При полной нагрузке на блок единственный 80мм вентилятор довольно ощутимо шумел.
Everest показывает нам в очередной раз недостатки групповой схемы стабилизации напряжений. Канал +5В при малых нагрузках на низковольтных линиях довольно сильно завышается, достигая 5% отклонения, а каналы +12V1 и +12V2 при нагрузках выше 700Вт сильно просаживаются. В разогнанных экстремальных системах это может вызвать спонтанные перезагрузки, либо сбои в работе. Справедливости ради, отметим, что отклонения напряжения все-таки не превысили 5%.
Старший блок компании Seasonic, несмотря на спартанский дизайн и небогатое оснащение смог без затруднений справиться со стабилизацией всех напряжений в рамках 3% отклонения. Отличный результат, более высокая стоимость блока питания оправдывается качеством выходных характеристик. Лишь шум портит общую оценку, 80мм - явно не самые тихие вентиляторы для охлаждения мощных блоков питания.
Блок питания довольно значительно завышает напряжения +3.3 и +12В при нагрузке менее 200Вт, эти ярко-красные области на графике находятся практически на границе допустимых значений. Впрочем, приобретение этого блока для использования с нагрузкой ниже 300Вт лишено практического смысла. В реальных компьютерах с большим потреблением только по каналу +12В блок можно использовать без каких-либо ограничений.
Tagan BZ 1100 ESA отлично проявил себя на тестах, если не считать небольшого завышения напряжения +3.3В при мощности потребления ниже 200Вт по +12В. По остальным каналам блок смог достичь точности стабилизации +3% для +5В, и отличные 2% для наиболее мощного +12В. Если цена блока не пугает покупателей, то можно без опасений рекомендовать данный блок для наиболее требовательных систем.
Более мощный IH-1600 по результатам теста немного хуже на больших мощностях. Напряжение +3.3 уже начиная с мощности нагрузки 700Вт быстро выходит за рамки допустимого, продолжая снижаться до 3В при полной нагрузке. Напряжение +5В ведет себя лучше до мощности около 1200Вт, а основной канал +12В лишь немного заходит в области отклонения 3% во всем диапазоне. Рабочим диапазоном для данного блока можно считать мощность до 1200Вт при небольшой нагрузке на каналах +3.3 и +5В (не более 80Вт суммарно). Из-за использования 80мм вентилятора блок заметно шумит даже на малой нагрузке, а при мощностях свыше 1000Вт шум довольно значительный, хотя и терпимый.
По итогам тестов все блоки, кроме CoolerMaster UCP 1100 и ICE HAMMER 1600 соответствуют последним версиям ATX PSDG и без проблем выдерживают нагрузку на полную мощность порядка киловатта. Старшие модели Antec, Seasonic, Tagan можно рекомендовать для экстремальных и геймерских систем с мощной видеосистемой и разгоном. БП ICE HAMMER IH-1000 также вполне окупит себя в качестве мощного источника для современного ПК, FSP справится с любой обычной конфигурацией с использованием новейших процессоров и одной или двумя видеокартами высокого уровня. А ICE HAMMER 1600 и CoolerMaster 1100, при условии небольшой нагрузки (не более 80Вт) на каналы +3.3 и +5В можно также использовать в составе ПК энтузиастов.
Для сравнения привожу примерную розничную стоимость протестированных блоков питания:
Соответственно и показанные при тестировании блоков питания результаты расположились примерно в таком же порядке, что и цены.
