После довольно продолжительного периода застоя в сфере систем охлаждения компания Thermaltake развернула самое настоящее наступление, анонсируя один новый продукт за другим. Вслед за "мелкомодернизацей" кулеров V1 и MaxOrb анонсированы и в ближайшем времени поступят в продажу такие процессорные кулеры как Thermaltake Rotation (SpinQ), V14 Pro, TMG IA1, кулеры для видеокарт Fanless 330, Sorb и DuOrb AX, а также очень интересная "фреонка" Xpressar RCS100. Однако, при всём при этом вряд ли кто-то будет спорить, что наиболее долгожданной и многообещающей новинкой является свежеиспечённый процессорный кулер Thermaltake BigTyp 14Pro – наследник легендарного Большого Тайфуна.
В чём же заключался секрет успеха кулера Big Typhoon (120, VX)? Ответ, как мне кажется, довольно прост – это прежде всего соотношение цена/эффективность, плюс широкая распространённость, плюс простота установки и отсутствие проблем с совместимостью. Были (и есть) кулеры и эффективнее чем Big Typhoon, но при консолидации всех названных выше характеристик и условий найти ему достойную замену было крайне сложно. А что же сама Thermaltake? А ничего! Компания попросту почивала на лаврах, собирая прибыль с массовых продаж данного кулера и не пытаясь что-либо улучшать (установку нового вентилятора и регулятора оборотов можно было провести и самостоятельно).
Между тем, время шло. Оверклокеры становились всё избирательнее, а конкуренты появлялись всё чаще, оказывались сильнее, распространённее, а некоторые даже и доступнее. Многих не устраивало крайне неудобное крепление первых ревизий Big Typhoon на шпильках, а пришедшее на замену им слабенькое крепление с пластиковыми защёлками вызвало ещё большую волну критики. Шероховатое основание кулера также являлось поводом для "уколов", да и лидером по эффективности данный кулер уже далеко не являлся (что вполне закономерно, так как прошло более трёх лет с момента релиза первых версий Big Typhoon). И, наконец, время пришло.
Насколько я помню, даже первые фотографии BigTyp 14Pro и новости о нём вызывали споры в "железных" конференциях о предполагаемой эффективности кулера и его перспективах. Оставив часть от прежнего названия, в компании Thermaltake решили добавить к ней число 14, однозначно говорящее о типоразмере вентилятора. Нам одним из первых удалось получить новинку на тестирование, поэтому сегодняшней статьей я попытаюсь снять большинство вопросов о новейшем кулере и помочь вам определить его место среди современных воздушных систем охлаждения. Ну а начнём, как и всегда, с обзора новинки.
Новейшая система воздушного охлаждения от Thermaltake поставляется в большой картонной коробке с вырезами с лицевой и с оборотной сторон, сквозь которые видна часть кулера:
На оборотной стороне приведена схема движения воздушных потоков кулера. Тем самым производитель акцентирует внимание потенциальных покупателей на том, что Thermaltake BigTyp 14Pro эффективно охлаждает не только непосредственно процессор, но и околосокетное пространство, и даже оборотную сторону видеокарты.
Кроме этого, на коробке можно найти краткое описание ключевых особенностей новинки и её подробные технические характеристики:
Внутри картонной оболочки находится прозрачный пластиковый корсет, в котором и зафиксирован кулер, а также аксессуары комплекта поставки:
Сверху вентилятора кулера надет дополнительный пластиковый колпачок, предотвращающий повреждение устройства при пересылке и прочих перипетиях на пути к покупателю.
В нижней части "корсета" находится небольшая картонная коробка с аксессуарами комплекта поставки:
Две планки для крепления кулера на материнские платы с разъёмом LGA 775, клипса-качель для установки BigTyp 14Pro на платформы под процессоры AMD семейств К8 и К10, термопаста SilMORE, винты, гайки, шайбы, а также инструкция по установке на нескольких языках (включая русский) и гарантийная памятка – вот и весь нехитрый "скарб" нового претендента на звание лучшего Суперкулера.
Выпускается новинка в Китае и рекомендуется в розничную продажу по цене в 70 долларов США.

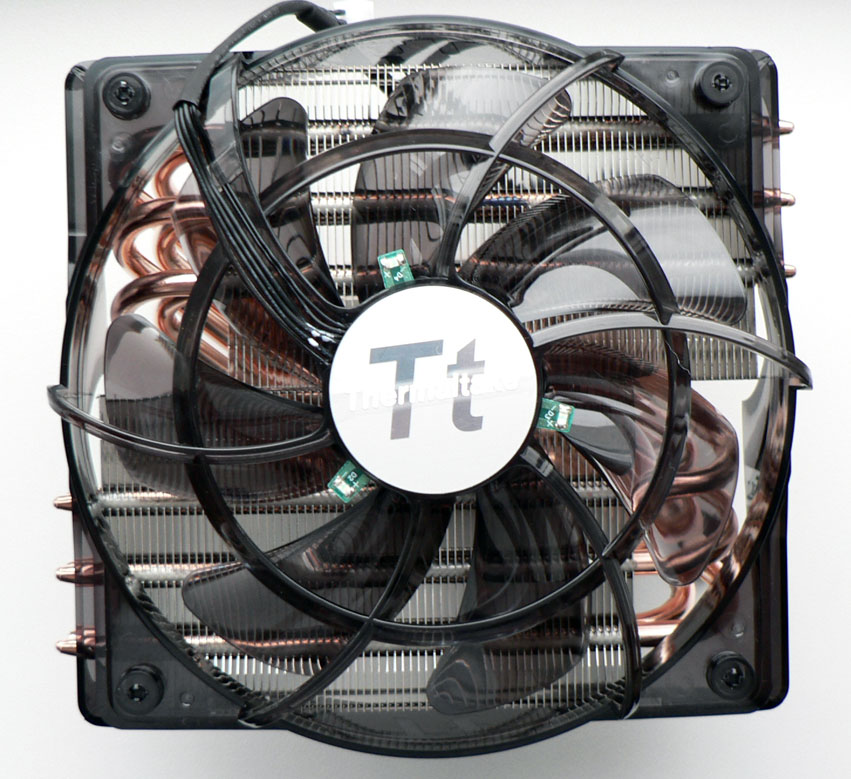

Thermaltake BigTyp 14Pro всем своим строгим, кондовым видом подчёркивает серьёзность намерений создавшей его компании:
Размеры нового кулера составляют 156 x 155 x 128 мм при весе в 800 грамм. Ни то, ни другое по современным меркам не является рекордным и, как следствие, радует, что компания не пошла по экстенсивному пути банального наращивания габаритов.
Итак, остовом конструкции новой системы охлаждения являются шесть медных тепловых трубок диаметром 6 мм, проходящие сквозь медное основание и пронзающие двумя рядами алюминиевые пластины радиатора:
Всю конструкцию накрывает пластиковый кожух со встроенным вентилятором типоразмера 140 х 30 мм:
Данный кожух закрепляется на радиаторе с помощью защёлок с двух боковых сторон. Сняв его, можно детально изучить радиатор:
Перед нами две секции радиатора, смещённые относительно друг друга в целях уменьшения размеров. Каждая из секций состоит из 69 алюминиевых рёбер толщиной ~0.25 мм. Межрёберное расстояние равно 1.5 мм, следовательно можно предположить, что для прокачки воздушного потока сквозь столь плотный пакет рёбер потребуется вентилятор с высоким давлением.
Размеры каждой из секций составляют 115 х 70 х 27.5 мм. Расчётная площадь радиатора равна примерно 5080 см2. Для сравнения у Thermalright SI-128 SE расчётная площадь радиатора ~6786 см2. Вообще, странно почему инженеры из Thermaltake не стали увеличивать площадь радиатора, ведь внизу ещё предостаточно места, да и у всё того же Thermaltake Big Typhoon (120 VX) пластины шире. Добавлю здесь, что контакт пластин и тепловых трубок осуществлён пайкой.
В основании кулера тепловые трубки уложены в желобках, а места всех сопряжений пропаяны:
Минимальная толщина медной пластины основания под трубками составляет 3 мм. Существенно повысилось и качество обработки основания. Хотя здесь правильнее сказать, что оно попросту стало максимально возможным. Смотрите сами:
Зеркало, что тут еще сказать. Причём ровность данного зеркала оказалась безупречной как при проверке отпечатка основания на стекле, так и на теплораспределителе процессора:
Далее у нас на очереди вентилятор. Постепенный переход воздушных систем охлаждения к использованию 140-мм вентиляторов, скорее всего, неизбежен. Причём Thermaltake BigTyp 14Pro в этом плане далеко не первопроходец, так как вентиляторы увеличенного типоразмера уже использовались в кулерах компаний Aerocool или Scythe. Правда в случае с BigTyp 14Pro вентилятор не просто 140-мм, но и ещё толщиной в 30 мм, как это указано в спецификациях:
На самом же деле, измерив диаметр "вертушки", оказалось, что он равен 129 мм, а полезная толщина лопасти составляет 25 мм. Впрочем, всё это придирки (думаю, никому не нужно рассказывать, что у подавляющего большинства вентиляторов типоразмера 120 х 120 х 25 мм крыльчатка ещё меньше?). Скорость вращения вентилятора можно регулировать в диапазоне от ~1000 до ~1600 об/мин при уровне шума от 16.0 до 24.0 дБА и максимальном воздушном потоке в 85.76 CFM.
Ещё одной особенностью вентилятора является тот факт, что он безрамочный, а, как известно, вентиляторы такого типа имеют один существенный недостаток – невысокое статическое давление. Так и есть на самом деле, так как спецификациях кулера указано, что на максимальной скорости вращения его вентилятор развивает давление в 1.60 mmH2O, что не так уж и много. Здесь мы снова вспомним про плотный пакет из рёбер радиатора нового кулера, и что-то как-то он не сочетается с вентилятором с не очень высоким давлением. Ну да ладно, тесты расставят все точки над i.
На роторе вентилятора обнаружилась малюсенькая наклейка, по информации на которой удалось узнать, что оригинальным производителем вентилятора модели TT-1430A является компания EverFlow, хорошо известная оверклокерам своим широким ассортиментом вентиляторов:
В основе вентилятора лежит подшипник качения с заявленным сроком службы в 50 тысяч часов. По спецификациям максимальное энергопотребление вентилятора составляет ~3.84 Ватта (при 0.32 А), правда данная информация расходится с той, что нанесена на наклейке ~2.40 Ватта (0.20 А).
Вентилятор подключается к трёхконтактному разъёму на материнской плате, а изменять скорость вращения крыльчатки можно с помощью небольшого регулятора, отходящего от основного провода:
Не слишком удобно, конечно же, ведь для повышения эффективности кулера каждый раз придётся открывать корпус системного блока, а это не во всех случаях возможно.
Подводя итог обзорной части статьи, в целом нельзя не отметить очень высокое качество исполнения нового кулера Thermaltake BigTyp 14Pro. Любые попытки придраться к качеству какого-либо из его компонентов заканчивались полным фиаско.
Thermaltake BigTyp 14Pro предназначен для охлаждения процессоров Intel конструктива LGA 775 и процессоров AMD семейств К8 и К10. Для закрепления кулера на последних платформах в комплекте поставки есть клипса-качель с фиксирующим флажком, которая зацепляется за зубья стандартной пластиковой рамки сокета:
| Socket 939/AM2 & AM2+ |
LGA 775 |
|---|
Для установки системы охлаждения на процессоры Intel к основанию кулера четырьмя винтами необходимо привернуть две стальных планки крепления и надеть на них резиновые шайбы:
Далее переворачиваем кулер, ставим на него плату, предварительно убедившись, что трубкам кулера на плате ничто не мешает, и притягиваем с оборотной стороны гайками с подложенными под них пластиковыми шайбами:
Точно такой же принцип установки на LGA 775, если вы помните, реализован и в кулерах Cooler Master. Теперь же нельзя не похвалить инженеров из Thermaltake, отказавшихся, наконец, от неудобных и ненадёжных пластиковых гвоздей-защёлок. Однако, здесь уместно было бы пожелать Thermaltake оснастить крепление под LGA 775 ещё и backplate, так как плата здорово выгибается при установке и прижатии кулера гайками.
В основании кулер компактен. Тепловые трубки не помешали ни одному из радиаторов, окружающих процессорный разъём на материнской плате DFI LANPARTY DK X48-T2RS, хотя до одного из них осталось не более двух миллиметров:
Высоким радиаторам на модулях оперативной памяти конструкция Thermaltake BigTyp 14Pro также не помешала (или наоборот – кому как угодно), да и внутри корпуса системного блока весьма габаритный кулер вписался без проблем:
Правда при этом оказалось сложно подключить восьмиконтактный кабель питания к материнской плате, а также разъём от вентилятора самого BigTyp 14Pro, оказавшийся под радиатором. Впрочем, на других материнских платах и в других корпусах системных блоков таких неудобств может и не возникнуть.
Ориентация кулера на материнской плате при его установке в корпусе системного блока (плата вертикально) практически не имеет значения. В инструкции по установке данный вопрос и вовсе не затронут, собственное же исследование показало, что при установке кулера таким образом, чтобы его тепловые трубки находились в горизонтальной плоскости (параллельно блоку питания), эффективность охлаждения возрастает на ~1.5 градуса в пике нагрузки на центральный процессор, в сравнении с ориентацией, когда тепловые трубки находятся в вертикальной плоскости.
Как я уже говорил выше, вентилятор кулера оснащён тремя синими светодиодами, которые особенно притягательно выглядят в ночное время:
Интенсивность их света подобрана очень удачно, так как они не слишком яркие, чтобы назойливо надоесть со временем, и не слишком тусклые, чтобы после покупки не задавать себе вопросы типа "а где же тут подсветка?". ;)
Технические характеристики и рекомендованная стоимость нового флагмана от Thermaltake сведены в нижеприведённую таблицу:
| Наименование технических характеристик |
Thermaltake BigTyp 14Pro (CL-P0456) |
|---|---|
| Размеры кулера Д х Ш х В, (вентилятора), мм | 156.0 x 155.0 x 128.0 (140 х 30) |
| Материал радиатора и конструкция | две секции алюминиевых пластин (по 69 штук в каждой) на шести медных тепловых трубках диаметром 6 мм, проходящих сквозь медное основание |
| Скорость вращения вентилятора, об/мин | 1 000 ~ 1 600 (±10 %) |
| Уровень шума, дБА | 16.0 ~ 24.0 |
| Воздушный поток, CFM | 85.76 (max) |
| Статическое давление, mmH2O | 1.60 |
| Число и тип подшипников вентилятора | 2, качения |
| Время наработки вентилятора на отказ, час/лет | ~50 000 / ~5.71 |
| Стартовое/номинальное напряжение вентилятора, В | 7/12 |
| Сила тока вентилятора, А | 0.32 (max) |
| Потребление вентилятора, Ватт | 3.84 (max) |
| Возможность установки на CPU разъёмы | LGA 775, Socket 939/AM2 & AM2+ |
| Полная масса кулера, грамм | 800 |
| Дополнительно (особенности) | регулятор управления скоростью вращения вентилятора, синяя подсветка вентилятора, термопаста SilMORE |
| Рекомендованная стоимость, долларов США | 70 |
К настоящему времени кулер Thermaltake BigTyp 14Pro уже поступил в продажу.
Thermaltake BigTyp 14Pro и его единственный конкурент тестировались в двух режимах: на открытом стенде, когда материнская плата находится горизонтально на столе, а кулеры на ней в вертикальном положении, а также в закрытом корпусе системного блока при вертикальном расположении материнской платы. Конфигурация системного блока во время проведения тестирования не подвергалась каким-либо изменениям и состояла из следующих комплектующих:
Все тесты были выполнены в операционной системе Windows Vista Ultimate Edition x86 SP1. Для мониторинга температуры процессора и чипсета материнской платы, а также скорости вращения вентиляторов кулеров использовалась утилита SpeedFan версии 4.36 beta 15, считывающая температуру непосредственно из регистров процессора:
Технология автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы была выключена, как и все функции энергосбережения центрального процессора. Контроль срабатывания термозащиты CPU (режима пропуска тактов) осуществлялся с помощью утилиты RightMark CPU Clock Utility 2.35.0:
Так как сегодня тестируются только два кулера, то разогрев CPU был выполнен сразу же в трёх режимах. В первую очередь для максимального прогрева использовался Linpack 32-bit в очень удобной для тестирования оболочке LinX версии 0.4.9. Объём используемой оперативной памяти во время тестирования был задан вручную и равнялся 1850 Мбайт, а число проходов зафиксировано на 15:
Так как цикл проводился дважды с 20/10-минутным периодом простоя на остывание и нормализацию температур, то этого, казалось бы, непродолжительного периода тестирования, было достаточно для того, чтобы максимальная температура процессора стабилизировалась.
Кроме того, процессор прогревался помощью 23-минутного CPU-теста OCCT v2.0.0a (c максимальным приоритетом):
Наконец, в третьем режиме тестирование было проведено в ресурсоёмкой игре Unreal Tournament 3, прекрасно работающей со всеми четырьмя ядрами центрального процессора. Тест выполнялся трёхкратным прогоном "Botmatch”-сцены на уровне “DM-ShangriLa", для чего использовался бенчмарк HardwareOC UT3 Bench v1.3.0.0:
Чтобы понизить зависимость производительности CPU от скорости видеокарты, использовалось разрешение 800 х 600 пикселей, но максимальные настройки качества графики. В таком режиме видеокарта GeForce GTX 260 обеспечивала средний фрейм-рейт на уровне ~162 кадров в секунду, то есть остаётся достаточно сильно процессорозависима. Таким образом, если посмотреть на наше голосование, то сегодняшним "трёхступенчатым" тестированием мне удастся удовлетворить 81 % из 216 проголосовавших оверклокеров (по состоянию на 10.11.2008).
Эффективность систем охлаждения проверялась во всех трёх режимах не менее чем двумя циклами с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде период стабилизации был практически вдвое меньше. Несмотря на данный период, как правило, результаты второго цикла прогрева CPU были выше на 0.5~1 градус Цельсия. За окончательный результат, который вы увидите на диаграмме, принимался усреднённый показатель температуры четырёх ядер CPU, однако дополнительно в таблице будут приведены отдельные показатели по каждому ядру.
Комнатная температура во время тестирования контролировалась установленным рядом с системным блоком электронным термометром, с возможностью мониторинга изменения температуры в комнате за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура колебалась в диапазоне 23.0~23.5 градусов Цельсия и является начальной точкой отсчёта на диаграмме температур. Добавлю, что частота вращения вентиляторов кулеров на этой же диаграмме указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за всё время тестирования.
Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м2 с расстояний в 3 см, 1 метр и 3 метра от источника шума. Во время измерений, все три 120-мм корпусных вентилятора были замедлены до ~700 об/мин. В этом режиме фоновый уровень шума системного блока, измеренный с расстояния в 1 метр, не превышал ~32.8 дБА, а самым "громким" оказывался 130-мм вентилятор в блоке питания. При полностью выключенном компьютере шумомер фиксировал 30.8 дБА (нижний предел измерений равен 30 дБА), а субъективно комфортный уровень шума находится в диапазоне от 34.0~34.5 дБА.
Теперь о конкуренте. Думаю, вы уже догадались, что в качестве его сегодня будет выступать высокоэффективный кулер Thermalright SI-128 SE ($40), оснащённый 140-мм одиннадцатилопастным вентилятором Scythe Kaze Maru ($20), работающим в двух режимах: на тихих ~1020 об/мин и максимальных для данного типа вентилятора ~1860 об/мин:
Внутри корпуса системного блока Thermalright SI-128 SE устанавливался концами тепловых трубок вверх. Никаких доработок данного кулера, как, к примеру, выравнивание и полировка основания, не проводилось.
Так как Scythe Kaze Maru развивает большее давление, нежели штатный вентилятор Thermaltake BigTyp 14Pro, то последний был дополнительно протестирован именно с этим вентилятором также в двух скоростных режимах:
Тестирование с одинаковым вентилятором позволит сравнить эффективность работы радиаторов разных кулеров между собой, так сказать, в чистоте. Добавлю здесь, что Thermaltake BigTyp 14Pro во время тестирования в корпусе системного блока устанавливался так, как показано на фото, то есть тепловыми трубками в горизонтальной плоскости.
Как вы понимаете, при проведении проверки с помощью различных программ предел разгона 45-нм четырёхъядерного процессора в тихом режиме работы кулера заметно отличался и составлял:
Результаты тестирования эффективности двух кулеров представлены в таблице и на следующей диаграмме, кулеры на которой помимо корпуса/открытого стенда сгруппированы и по уровню шума:
КМ = Kaze Maru
По большому счёту, разницы между двумя кулерами нет. Эффективность Thermaltake BigTyp 14Pro оказалась на уровне одного из лучших (если вообще не лучшего) воздушного кулера. Thermalright SI-128 SE чуть-чуть обходит конкурента при прогреве процессора с помощью OCCT и еще меньше выигрывает под Linpack, но вполне можно сказать, что оба кулера демонстрируют одинаково высокую эффективность охлаждения разогнанного четырёхъядерного процессора.
Установка альтернативного 140-мм вентилятора на Thermaltake BigTyp 14Pro не приносит значимого эффекта, разве что в корпусе системного блока в тихом режиме работы кулеров выигрыш составляет ~3.5 градуса под Linpack. В остальных режимах штатный вентилятор BigTyp 14Pro уступает Scythe Kaze Maru не более 1 градуса Цельсия, что можно списать на разницу в скорости вращения вентиляторов (почти 200 об/мин в пользу Scythe). Сложно сказать точно, но будь Kaze Maru равен вентилятору BigTyp 14Pro не только в диаметре, но и в толщине, возможно его преимущество было бы весомее. Увы, но вентилятора типоразмера 140 х 30/38 мм в моём распоряжении не имеется.
Не стоит сетовать на то, что в сегодняшнем тестировании нет сравнения с кулером Thermaltake Big Typhoon. Причина его отсутствия в том, что у меня давно нет этого кулера, но сравнить оказалось не сложно. Если вы помните, в линейке воздушных систем охлаждения Thermaltake существует такой кулер как MaxOrb, который я как раз с Big Typhoon сравнивал и первый уступил ему совсем немного. А в прошлом месяце я проверял эффективность кулера MaxOrb EX, который оказался на 1~2 градуса эффективнее своего собрата. Таким образом можно, конечно же, с определённой долей погрешности сказать, что кулеры Big Typhoon и MaxOrb EX равны по эффективности.
Сделав такой вывод, я было попробовал добавить в сегодняшнее сражение двух Суперкулеров и кулер MaxOrb EX, но, как оказалось, последний попросту не проходил тестирование на тех частотах процессора, которые покорились BigTyp 14Pro и SI-128 SE. После снижения частоты и напряжения на процессоре до 3.65 ГГц и ~1.45 В, соответственно, с MaxOrb EX от процессора удалось-таки добиться двукратного последовательного прохождения теста Linpack при пиковой температуре в 84 градуса Цельсия. Так вот в этих же условиях BigTyp 14Pro охлаждал процессор на ~8 градусов эффективнее. То есть получается, что новый флагман от Thermaltake эффективнее легендарного Big Typhoon примерно на 8 градусов Цельсия.
Теперь посмотрим на уровень шума кулера с оригинальным вентилятором и с альтернативным вентилятором от Scythe:
Как вы видите, на минимальной скорости вращения вентилятора, уровень шума BigTyp 14Pro ещё укладывается в субъективную границу комфорта, а вот на максимальных ~1470 об/мин использовать его продолжительное время вряд ли возможно. Что интересно, несмотря на более высокую скорость вращения вентилятора от Scythe, с ним новый кулер Thermaltake функционирует тише, причём с самого полезного, на мой взгляд, расстояния в 1 метр, заметно тише. Казалось бы, Kaze Maru оснащен большим количеством лопастей, его крыльчатка в тихом режиме вращается в среднем почти на 200 об/мин быстрее, а уровень шума всё равно ниже, чем у штатного вентилятора в пластиковой рамке. Кстати, рамка эта не резонирует на радиаторе, поэтому вряд ли причина кроется в ней, а заключается, скорее всего, в более толстом вентиляторе.
Ну что же, с полной уверенностью можно сказать, что в лице кулера Thermaltake BigTyp 14Pro оверклокеры получили ещё одну высокоэффективную систему воздушного охлаждения для CPU. Да, новый кулер не дёшев и не ультра тих, но в его эффективности сомневаться не приходится. В сравнении с прежним Big Typhoon это шаг вперёд, причём именно шаг, а не прыжок или рывок, которого наверняка многие из нас с вами ждали. Да и в принципе сегодня ожидать от воздушных систем охлаждения качественного скачка в эффективности – занятие неблагодарное. Как бы то ни было, для BigTyp 14Pro ещё существуют резервы для роста. К ним я бы отнёс в первую очередь увеличение площади радиатора с одновременным смещением в нём тепловых трубок относительно друг друга в разных уровнях. Можно попробовать установить вентилятор с боковыми стенками, то есть рамочный, и при этом на входе воздушного потока торцы рёбер радиатора выполнить переменной высоты. Дополнить всё это штрихами в виде включения в комплект поставки универсальной backplate и крепления для LGA 1366, и, конечно же, заменить непотребную термопасту SilMORE на более эффективный термоинтерфейс, благо в ассортименте компании Thermaltake они имеются. Самое главное – не забывать, что действительно хорошим кулерам оверклокеры готовы радоваться не раз в три года, а гораздо чаще ;).
