Утихомириваем R5770 HAWK
реклама
Сегодня я хочу рассказать вам о переделке охлаждения моей профильной видеокарты MSI R5770 HAWK. Она меня пока устраивает, не устраивают температуры при разгоне до 950Мгц по чипу, хотя HAWK считается самым тихим, самым холодным и самым разгоняющимся(с последним не спорю).
Вот такие температуры были до вмешательства с моей стороны:
До замены вентиляторов
(По-моему многовато..)
Берём в руки виновницу торжества, делаем фото на память:
(кликните по картинке для увеличения)
Сабж
Начинаем медленно, но верно разбирать видеокарту:
(кликните по картинке для увеличения)
Без декоративной накладки
(кликните по картинке для увеличения)

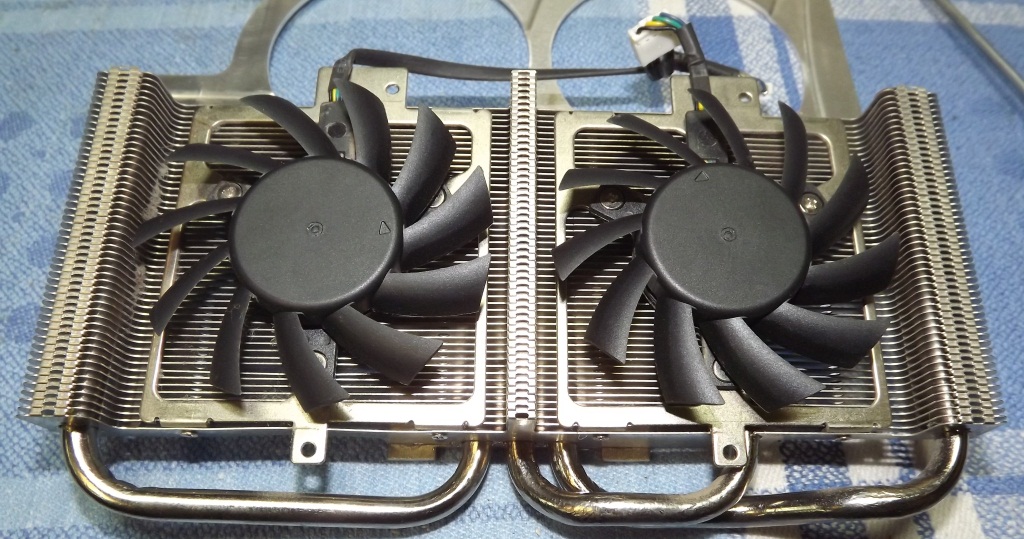

Без вентиляторов и рамок их крепления

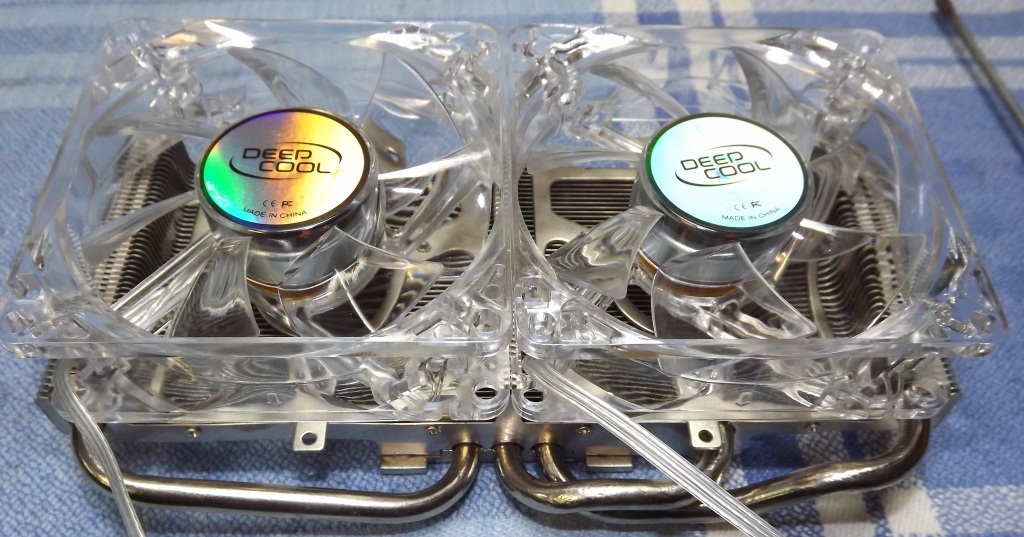

Примеряем вентиляторы, планируемые для замены родных:
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Из стоклотекстолита делаем пластину с 4мя отверстиями, чтобы скрепить вентиляторы:
(кликните по картинке для увеличения)

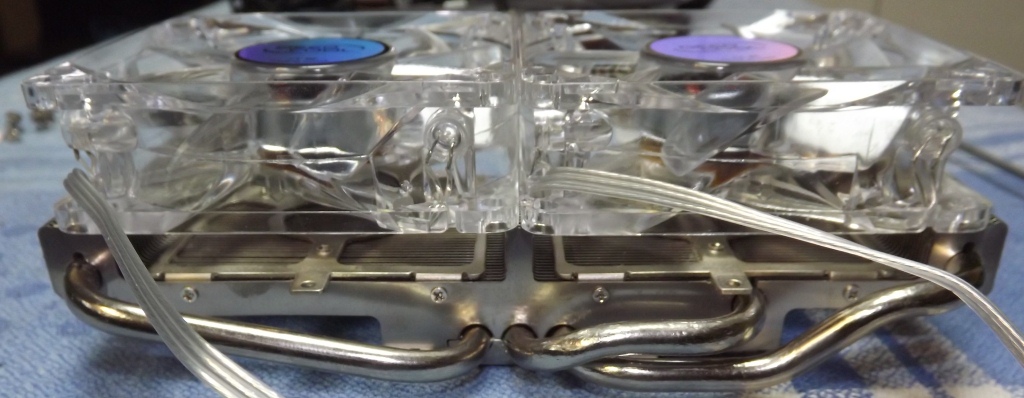

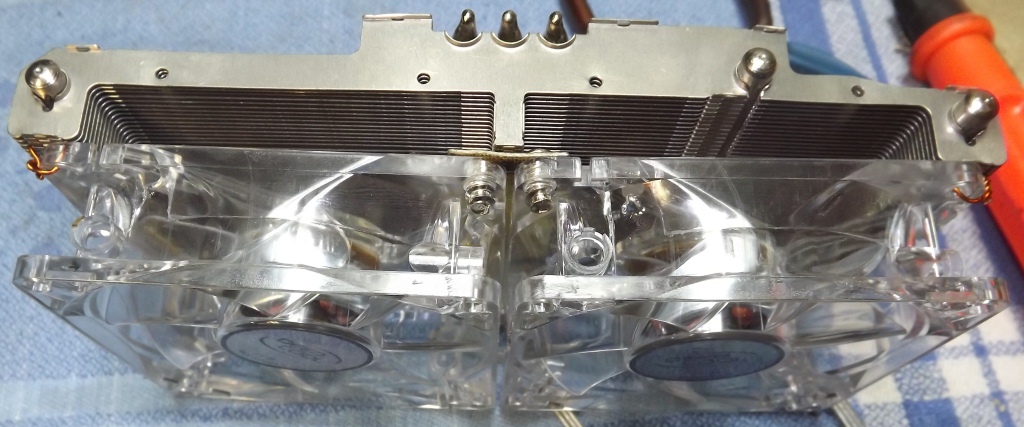

Далее укладываем эту сборку из вентиляторов на видеокарту, по бокам вентиляторы красиво крепим проволокой к радиатору в 4х местах:
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Всё, получившийся бутерброд практически намертво закреплён на радиаторе.
Переходим к электрической части.

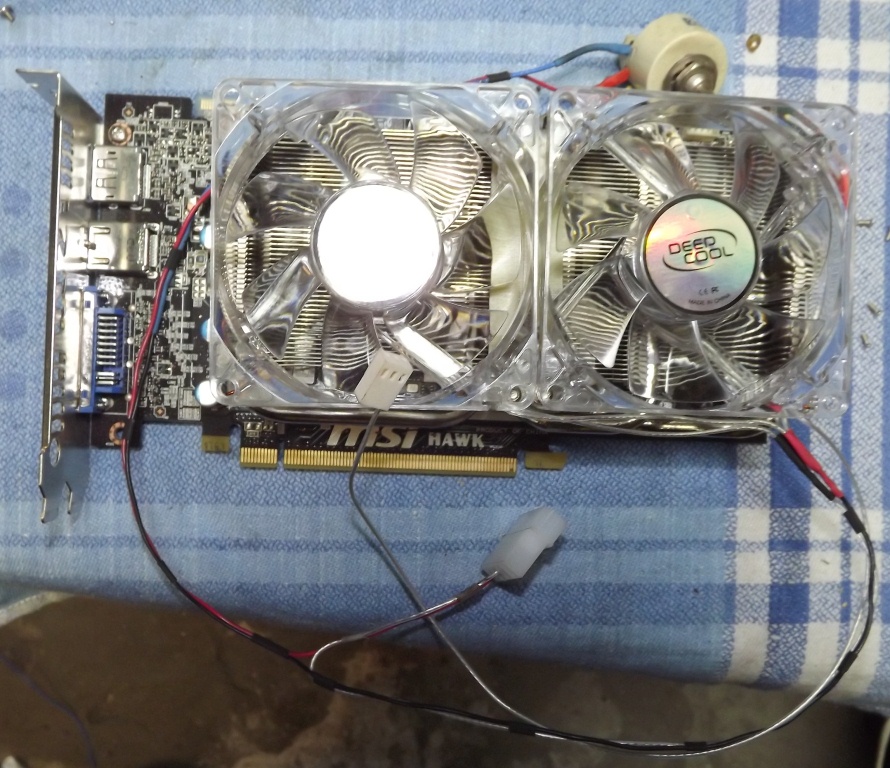

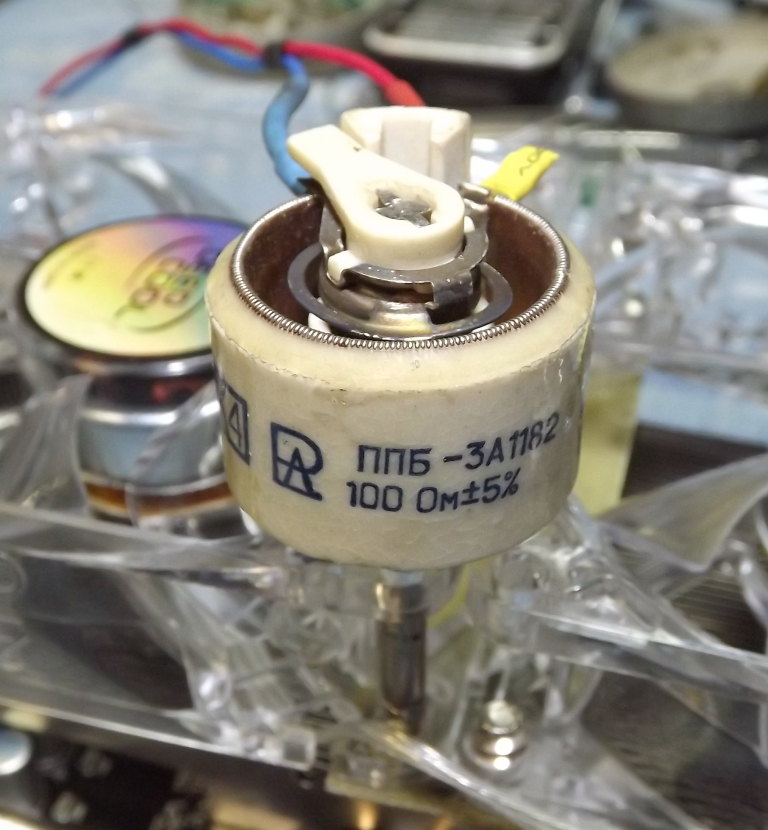

Оба вентилятора я включил параллельно, и через проволочный переменный резистор сопротивлением 100Ом подключил к +12в на молексе:
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
(кликните по картинке для увеличения)
Всё, переделка практически завершена, приступаем к тестам

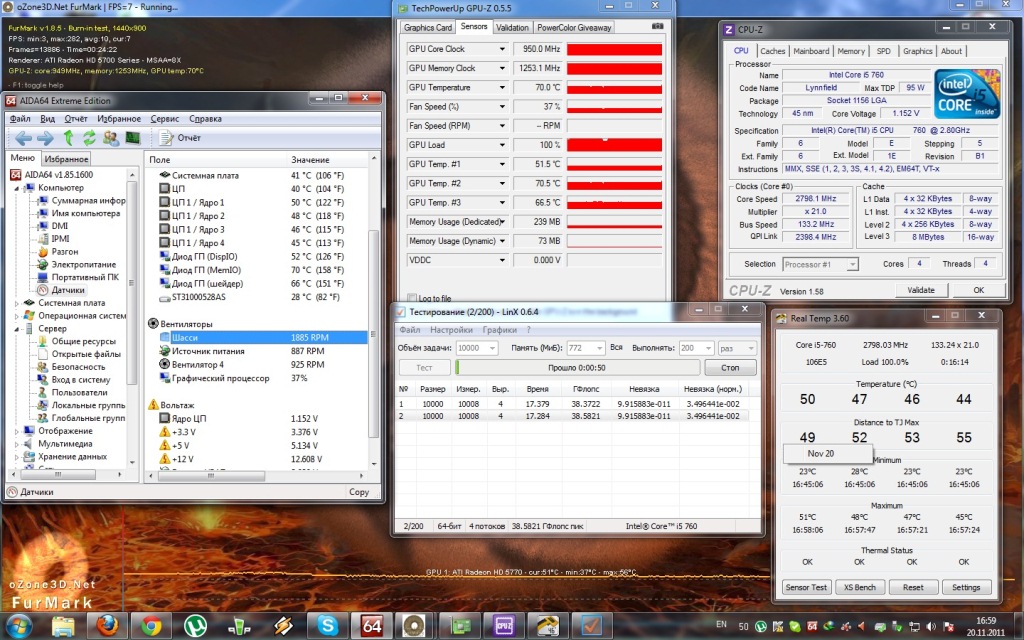

Запускаем FurMark и уходим пить чай:
(кликните по картинке для увеличения)
Ну.. Учитывая первый скрин, на котором было 86 градусов на 954Мгц (в этом обзоре почему-то было 80гр на 1Ггц), я полностью доволен проделанной работой и полученными результатами.
От себя добавлю, что после переделки не видел температуру более 74 градусов, провод контроля оборотов одного из вентиляторов я подключил к материнской плате:
Итого почти 1900 оборотов при 70-75 градусах под нагрузкой (75 пиковая).
Видеокарта стала субьективно тише, чем с родными вертушками, которые раскручивались до бОльших оборотов.
Подсветку на вентиляторах отключил, выпаяв светодиоды и вынув их из корпуса (потому что получилась бы новогодняя ёлка, ибо двух вентиляторов одного цвета в наличии не оказалось, принесли один синий и один зелёный)
Денежные затраты: 230 рублей на 2 вентилятора и час свободного времени в прошедшее воскресенье . Всем прочитавшим спасибо за внимание)
Обсуждение, поздравление, критика будут приняты к сведению здесь:
https://forums.overclockers.ru/viewtopic.php?f=25&t=404219&start=21
