Медный водоблок - только пайка

для раздела Блоги


Решил вот собрать новый водоблок. Так как старый меня не устраивал.
В плане того что был громоздким и крепление нормальное для него сделать достаточно проблематично.

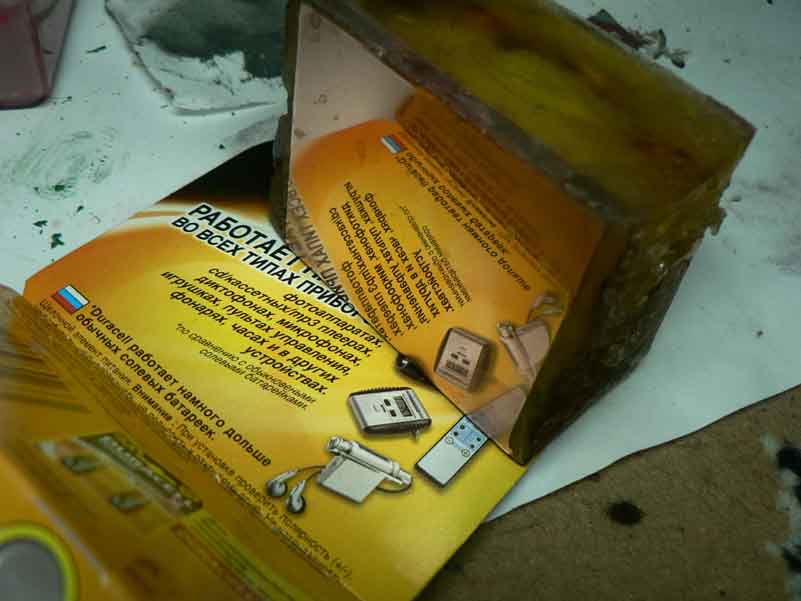

Из эпоксидки вот он

Для продвинутых сразу можно просто посмотреть картинки и результаты. Дальше не читайте.
- почему не устраивал?
- не торопите события, ща все расскажу!
Собственно внутренности.

Просто взял медную шину толщиной 5мм и припаял на него полумиллиметровые ребра толщиной 0.5мм.
Вот как раз из-за пайки ребер старого ВБ и пришла в голову идея сделать цельнолитой.
- почему цельнолитой?
- потому что читаем вот это 1 2 3 4
При том в прайсе был неплохой экземпляр медного кулера Titian CU11TB.
Заказал. Привезли. Принес домой. Опачки!!! С кулером то все в порядке, а вот с остальным материалом дела не очень…
И вот и появилась первая проблема с крышкой.Больше меди у меня не было. Походил по магазинам – ничего. Съездил на базу – есть, Но цена не особо глаз радовала и продавалась пластина только больших размеров (1000*600).Проблему я решил следующим образом: купил два медных тройника.

На фотографии отлично видно, что кусок меди когда то лежал под станком =)
- почему под станком?
- смотрим на фото(благо фотик хороший)

Его минус был в том, что чтобы делать из него водоблоки под проц нужно было быть миллиметровщиком.
- Почему?
- Потому что сам кулер разделен на две равные половины.
И делить мне его пришлось на четыре части. И как раз она получается размером с проц.

Остальные кусочки «пирога откладываем». Ну ничего! пригодятся (смайл).Не один только проц в системе.
- а еще что?
- память, мосфеты, катушки, чипсеты, видеокарты….И вообще, что за вопросы, адресом не ошиблись! Все, что может греть тело при разгоне(пальцы) и греть душу результатом (смайл)
Вот думаю: может мне несколько ребер отпилить?
- зачем?
- затем, что «каску» проца буду снимать и тепло не будет распределяться по всей поверхности водоблока. А так еще турбулентность будет выше!
- что такое турбулентность?
- понятно! Читаем
Хотя может я и ошибаюсь. Ну да ладно. Пока пилить не буду, но потом обязательно сделаю и другой вариант.

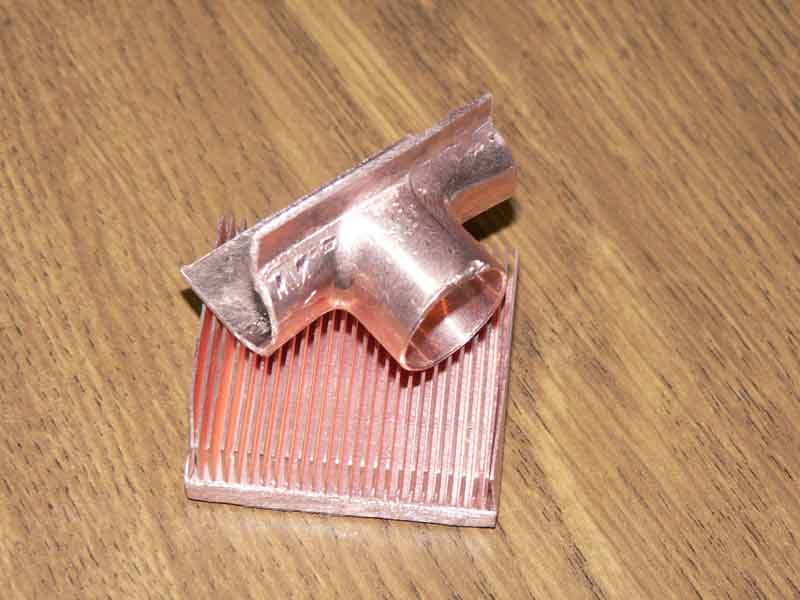

Так, у меня есть несколько тройников. Режу, Отбиваю. Заодно тройник будет служить распределителем воды по всей площади водоблока.

Подгоняю под размеры.

Паяю!!!!


- а пайка?
- пайка?пайка,пайка…..а, ну да.100W паяльник и доп. Паек вот такая горелка. Купил за 390р. Хорошая штука! И стоит недорого.
Примерно вот такой «хор»…

Полирую!!!!!

- чем?
- пастой гои с любым маслом(только не со сливочным. В нем один холестерин =) Потом смываю с фейри. Только без рук! В смысле просто налейте на поверхность, немного подождите и смывайте под напором горячей воды.
Стэнд:
Opteron 144@2950Mhz 1,614V
MSI K8Neo 4FI
2*512mb Transcend
7900GT XFX без разгона
HDD 160Gb Samsung
Гружу систему S&M-мом
Собственно СВО

Результаты:
Тестировал в двух режимах:
1. При обдыве мосфетов и 12В на двух вентиляторах на теплораспределительном радиаторе.
2. При обдыве мосфетов и 5В на двух вентиляторах на теплораспределительном радиаторе.
В 1-м 39`C, во 2-м 42,6`C
Все вопросы на форуме.
