Корпус Fractal Design Define Mini — мал, да удал

для раздела Блоги
Ещё год назад, когда я покупал свой первый корпус марки Fractal Design — бигтауэр Arc XL, и предположить не мог, что меня заинтересует какое-нибудь microATX изделие этой или какой-либо другой марки. Но с выходом процессоров Intel Skylake появилась возможность собрать производительную, но маленькую и холодную машинку для офиса, интернета и мультимедиа, лишённую дискретной видеокарты и помещённую в microATX корпус. Для этой сборки я выбрал Fractal Design Define Mini. По дизайну морды мне конечно больше нравится Arc Mini, но у него немного больше габаритная высота, что для данной сборки весьма критично — системный блок должен стоять в тесной мебельной нише, где прежняя система на платформе s2011 с дискретной видеокартой-затычкой и в обычном ATX midi корпусе ощутимо грелась. Фракталовский малыш Define Mini позволил решить проблему с охлаждением благодарая своей новомодной компоновке — блок питания снизу, выход нагретого воздуха не только назад, но и вверх.

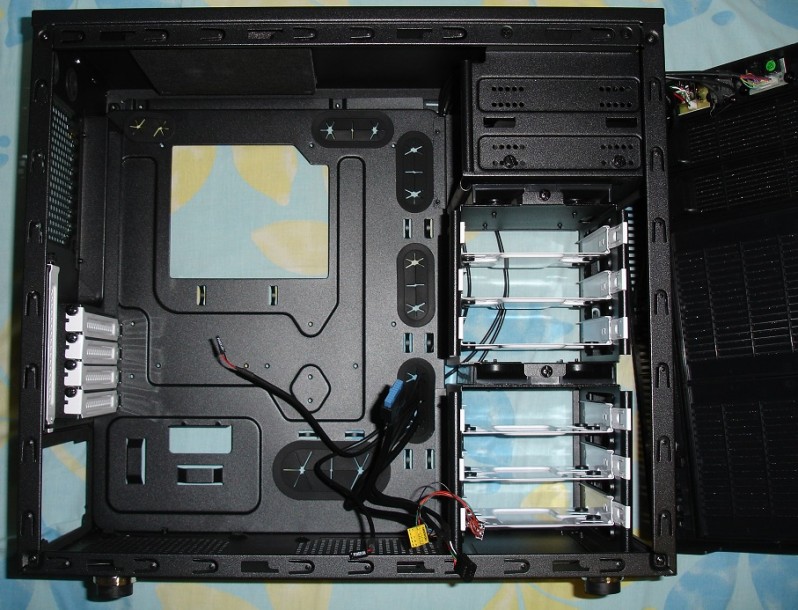

Тут такие же тесные дисковые корзины, как и на старших моделях, и такая же бедная комплектация вентиляторами: всего 2 120ки при общем числе мест для вентиляторов — 6 позиций (4 120 мм и 2 120/140мм). Главное отличие серии Define от Arc — наличие шумоизоляции на боковых панелях и заглушек ModuVent на верхнем и левом боковом местах под вентиляторы.
От прежней конфигурации системы остались:
блок питания Seasonic G550 Gold,
твердотельный диск Plextor M6 Pro 128 Гб,
жёсткий диск WD1002FAEX 1 Тб.
Новыми компонентами стали:
матплата Asus Z170-plus mATX s1151,
процессор Core i5 6600K Skylake 3500 МГц с кулером Noctua NH-U12S при 1 штатной вертушке,
память DDR4-2400 Corsair Venegance LPX комплект 4 x 4096 Мб.
В качестве дополнительных корпусных вентиляторов были утилизированы 120ка и 140ка Corsair, оставшиеся от штатной комплектации корпуса Corsair Obsidian 900D.
Фронтальные дутьевые вентиляторы здесь ставятся проще, чем на Arc XL. Никаких доработок напильником не потребовалось. Обе штатные вертушки я поставил на морду, с прямым подключением к блоку питания без всяких регуляторов, на полные 12 вольт.

Значительно более громкие корсаровские вертушки были подключены к разъёмам материнской платы с управлением через функцию Q-Fan в биосе.
На всякий случай фотографируем маркировку используемого процессора:

и выполняем пробную установку матплаты в корпус:

Неиспользуемую верхнюю дисковую корзину снимаем для улучшения продувки корпуса.
К сожалению, шведы просчитались с размером выреза в поддоне шасси: в случае с материнской платой Asus Z170M-plus и кулером Noctua NH-U12S установить крепёжную пластину кулера при уже смонтированной матплате невозможно:

Не хватает какой-то пары миллиметров. Что же, придётся ставить кулер вне корпуса и повторить снова свадьбу корпуса и матплаты :-).
Пространство для укладки кабелей за поддоном шасси выглядит достаточным, но значительную его часть займёт шумоизоляция на боковой панели.

Чтобы полнее протестировать возможности корпуса по охлаждению начинки, поставим дискретную видеокарту GTX Titan-X в референсном исполнении:

Видно, что при снятии неиспользуемых дисковых корзин корпус готов вместить и более длинных графических монстров:

Если убрать обе дисковые корзины, то можно было бы собрать SLI или Crossfire бутерброд, обеспечив обе видеокарты хорошим притоком холодного воздуха :-).
При тестировании системы охлаждения процессор был слегка разогнан до 3700 МГц при фиксированном напряжении Vcore = 1.175 В и всех прочих напряжениях, зафиксированных вручную на стандартных значениях. Видеокарта работала в номинальном режиме. Нагружение процессора производилось тестом Linx 0.6.5 (3 прохода на полный объём памяти 16 Гб), видеокарты — тестом Unigine Heaven 4.0 (разрешение 2560*1440, все настройки на максимум). Процессорные ядра прогрелись до 65 градусов, всё понятно: под крышкой сперма, а не припой, тут корпус и кулер процессора не виноваты :-). Видеокарта поначалу резко прогрелась до 84 градусов на графическом процессоре. Оказалось, что заводская настройка управления вентилятором на Титане-Икс сделана слишком сильно в угоду любителям тишины. После настройки управления вентилятором видеокарты через MSI Afterburner (максимальные обороты уже при 70 градусах) графический процессор не показал температуру выше 64 градусов — совсем неплохо для корпуса microATX размера.
При окончании сборки и тестов собранная машинка приняла такой вид:

Как уже говорилось, значительную часть пространства для укладки кабелей за шасси матплаты съедает шумоизоляция, и я не стал укладывать туда все провода в виде тугого клубка змей :-). Сборка делалась для себя а не на выставку, а хорошая продувка корпуса обеспечена за счёт снятия неиспользованной дисковой корзины. Напоследок было замечено ещё одно маленькое упущение шведских инженеров: заглушки 5.25 отсеков на морде лишены пылевых фильтров,

потому эксплуатировать систему со снятой или открытой дверцой на морде нежелательно — будет подсос пыли, если в корпусе отсутствует избыточное давление воздуха.
Также выяснилось, что шведы абсолютно зря пожалели шумо-виброизоляции для крыши корпуса. При работе верхнего 140 мм вентилятора Corsair на максимальных оборотах (около 1200 об/мин) была замечена сильная вибрация крыши корпуса, сопровождающаяся неприятным дребезжащим звуком. Проблема исчезла после замедления вентилятора через биос матплаты.
Несмотря на все обнаруженные недостатки, корпус мне понравился. Он позволил решить поставленную задачу — собрать компактную систему с эффективным и тихим корпусным охлаждением, пригодную для установки в тесную мебельную нишу.
