11 лет революционной эволюции NVidia – 2006-2017

для раздела Блоги

Оригинал: youtu.be/q0Kn2hL9ZJQ

(MSRP - сокращенно от Manufacturers Suggested Retail Price - рекомендованная производителем розничная цена)
Скажем пару-тройку слов о каждом участнике.

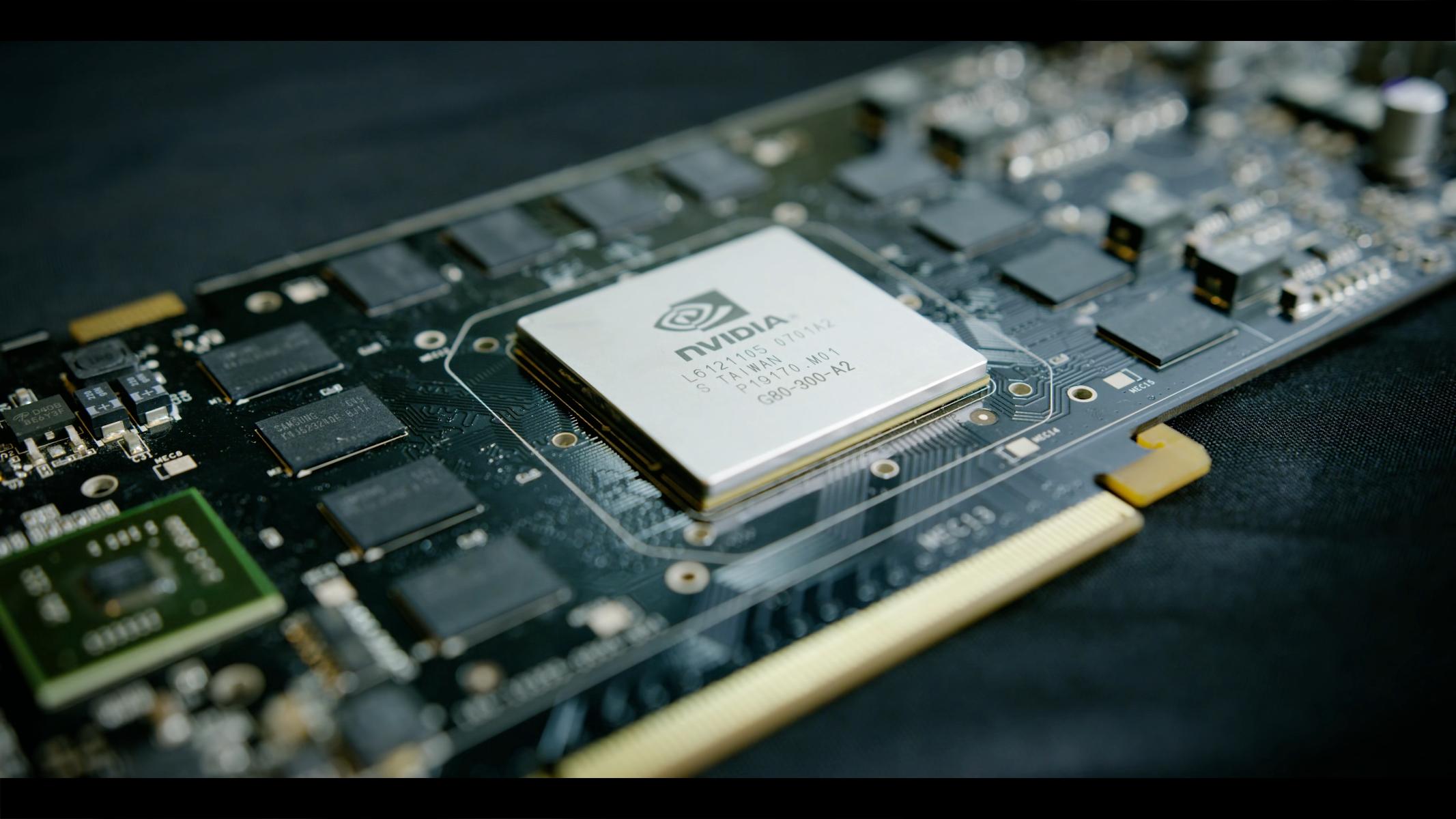

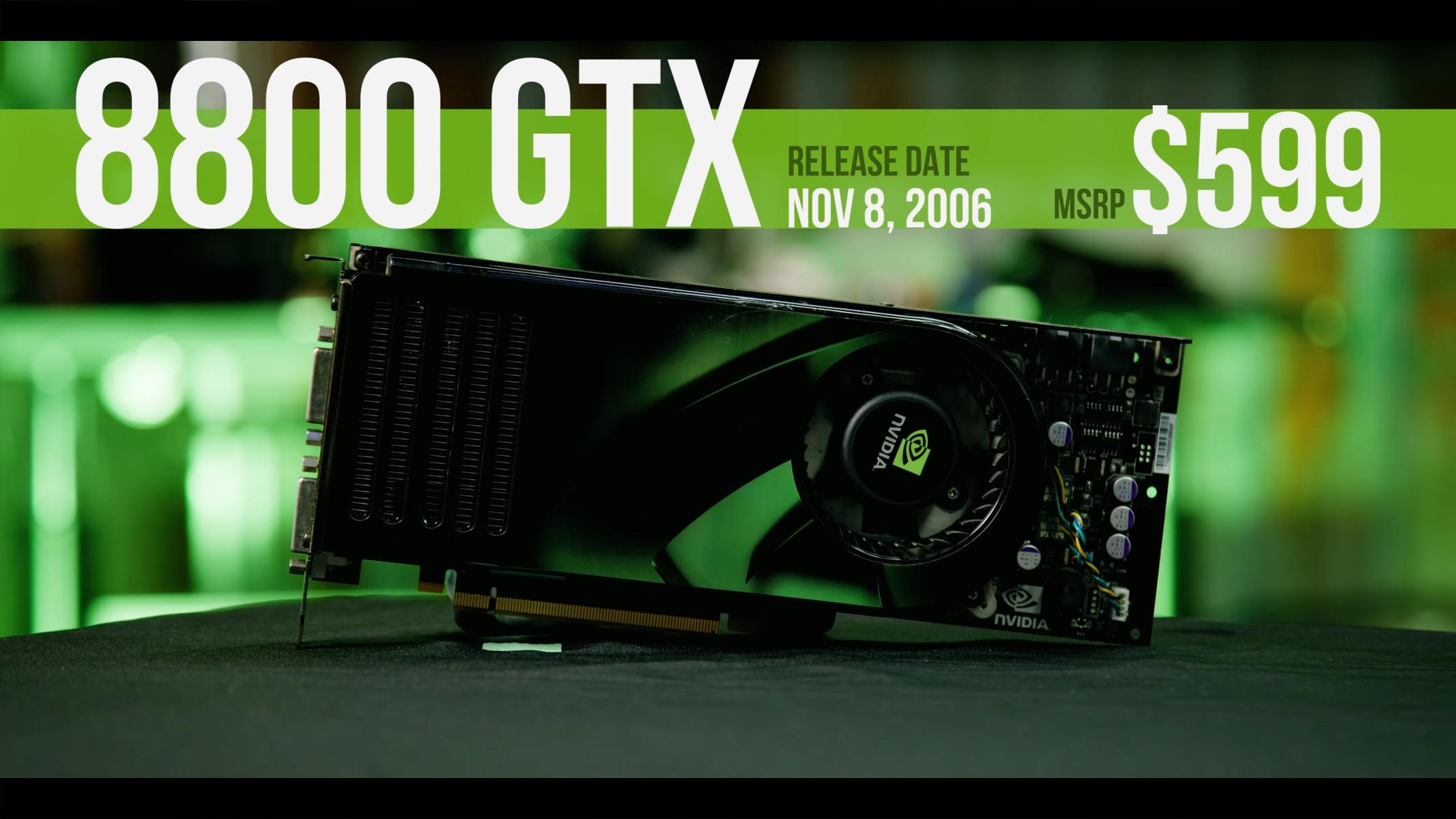

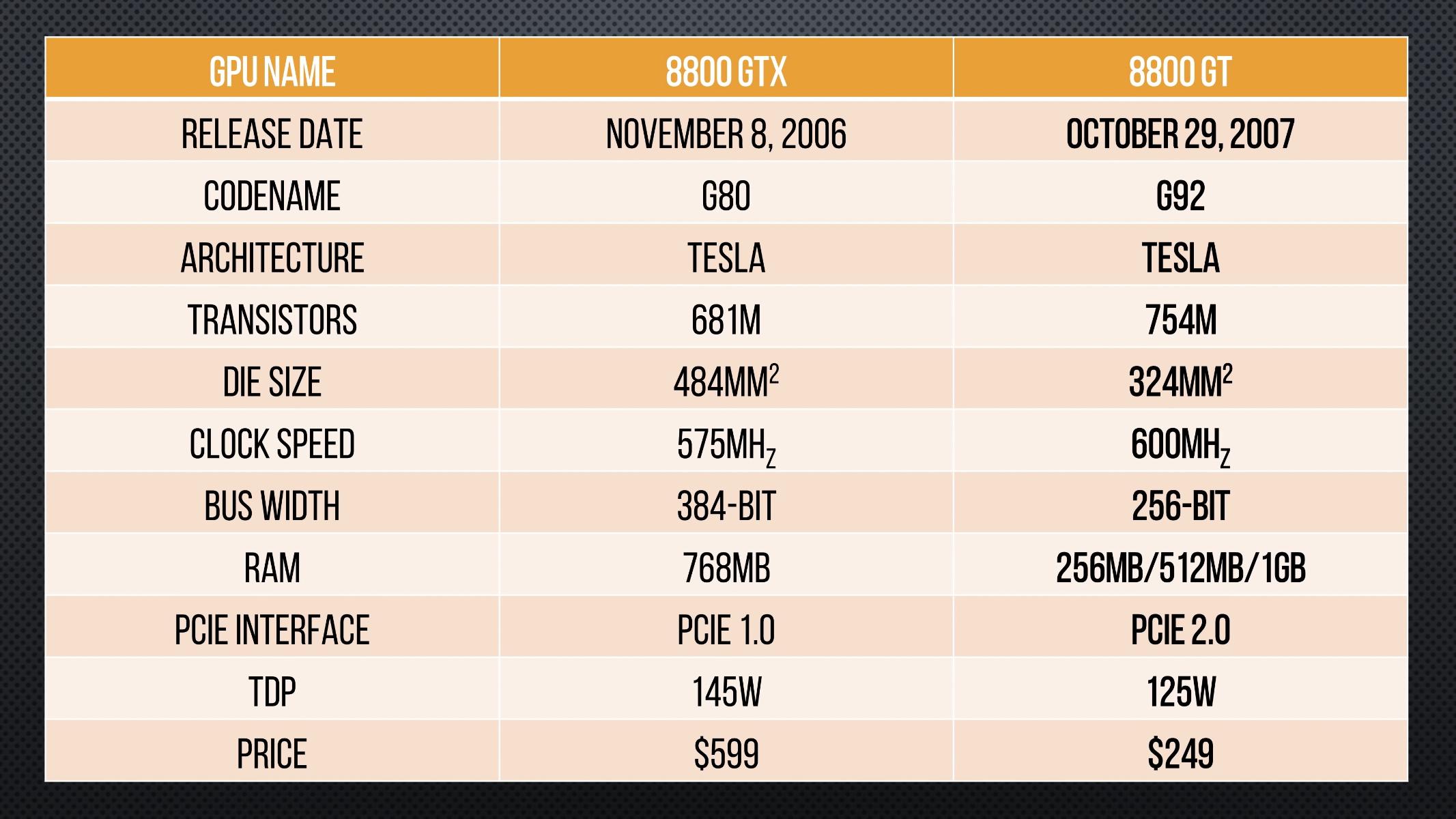

8800 GTX. Эта карта была безумно революционной, построена на новой архитектуре под названием Tesla с самым большим чипом в истории с кодовым именем G80.
 Карта была построена, как и ее предшественник 7900 GTX, на техпроцессе 90 нм, но при этом чип был в два раза больше.
 Чип получил поддержку нового графического API DirectX 10 с шейдерами четвертого поколения.
 Также именно на этой карте впервые в истории появились платформа CUDA, которая существует и по сей день, и позволяет разработчикам ПО производить вычисления на видеокарте, например, перекодирование видео или добыча криптовалют. Также с этим чипом впервые появился режим 3-Way SLI. Карта имела 768MB видеопамяти GDDR3 с шиной 384 бит.

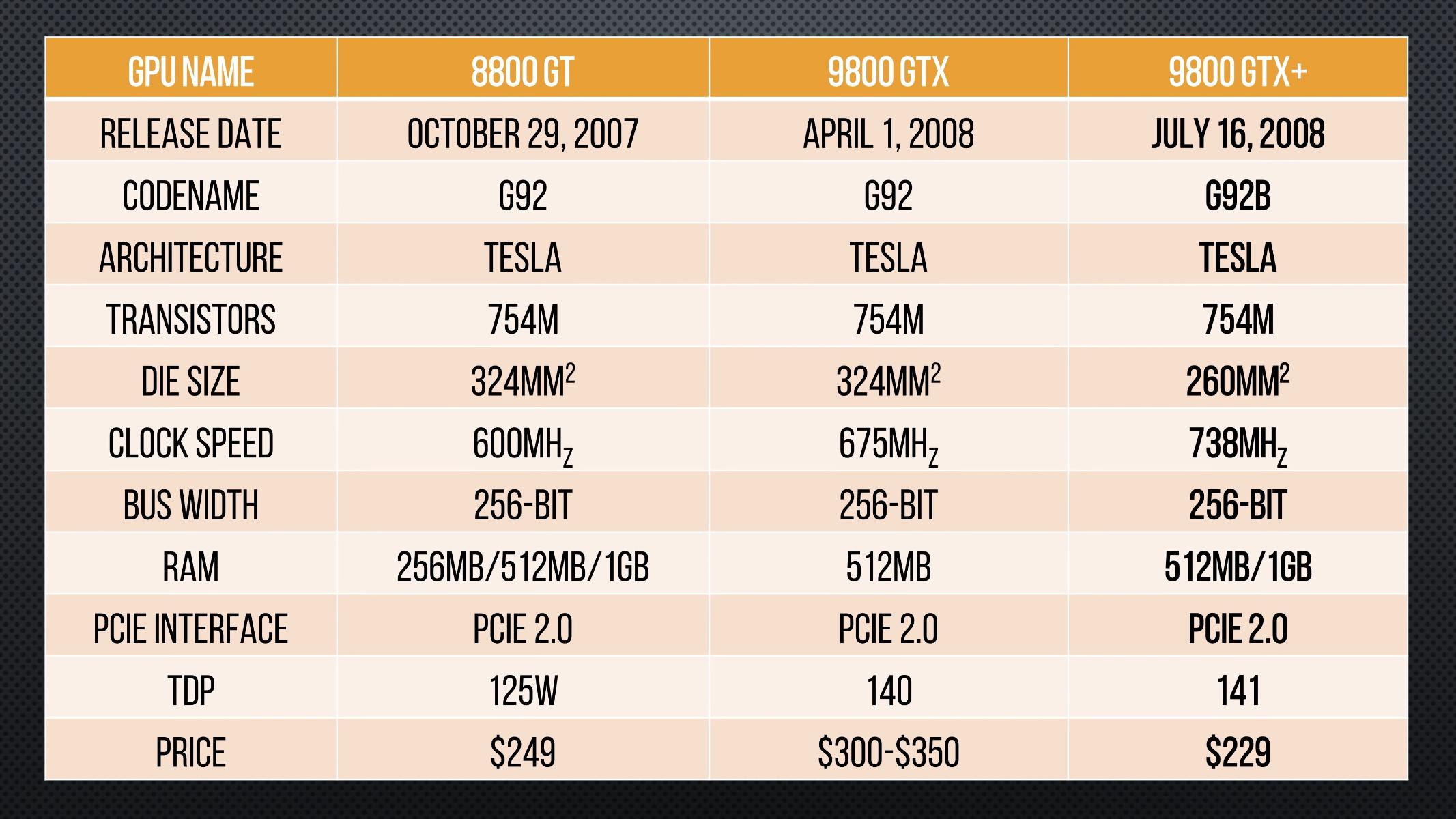

8800 GT, честно говоря, не был флагманом , это было обновление архитектуры Tesla на техпроцессе 65 нм, что позволило снизить потребляемую мощность на 60W и уменьшить размер кристалла.



 Вдвое меньшая цена в сравнении с 8800 GTX позволила карте стать популярной. Кроме того, карта получила поддержку шины PCIE 2.0

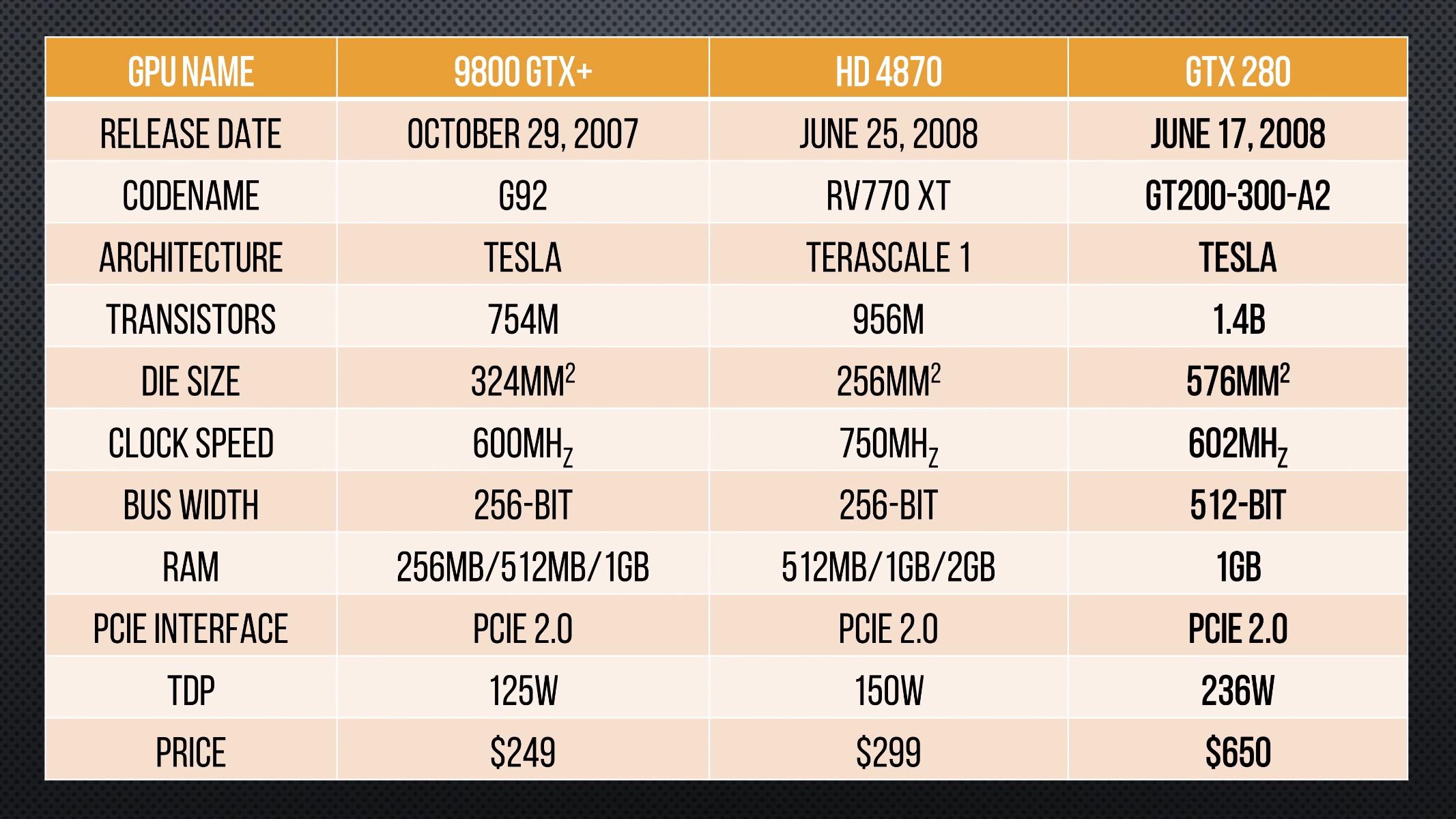

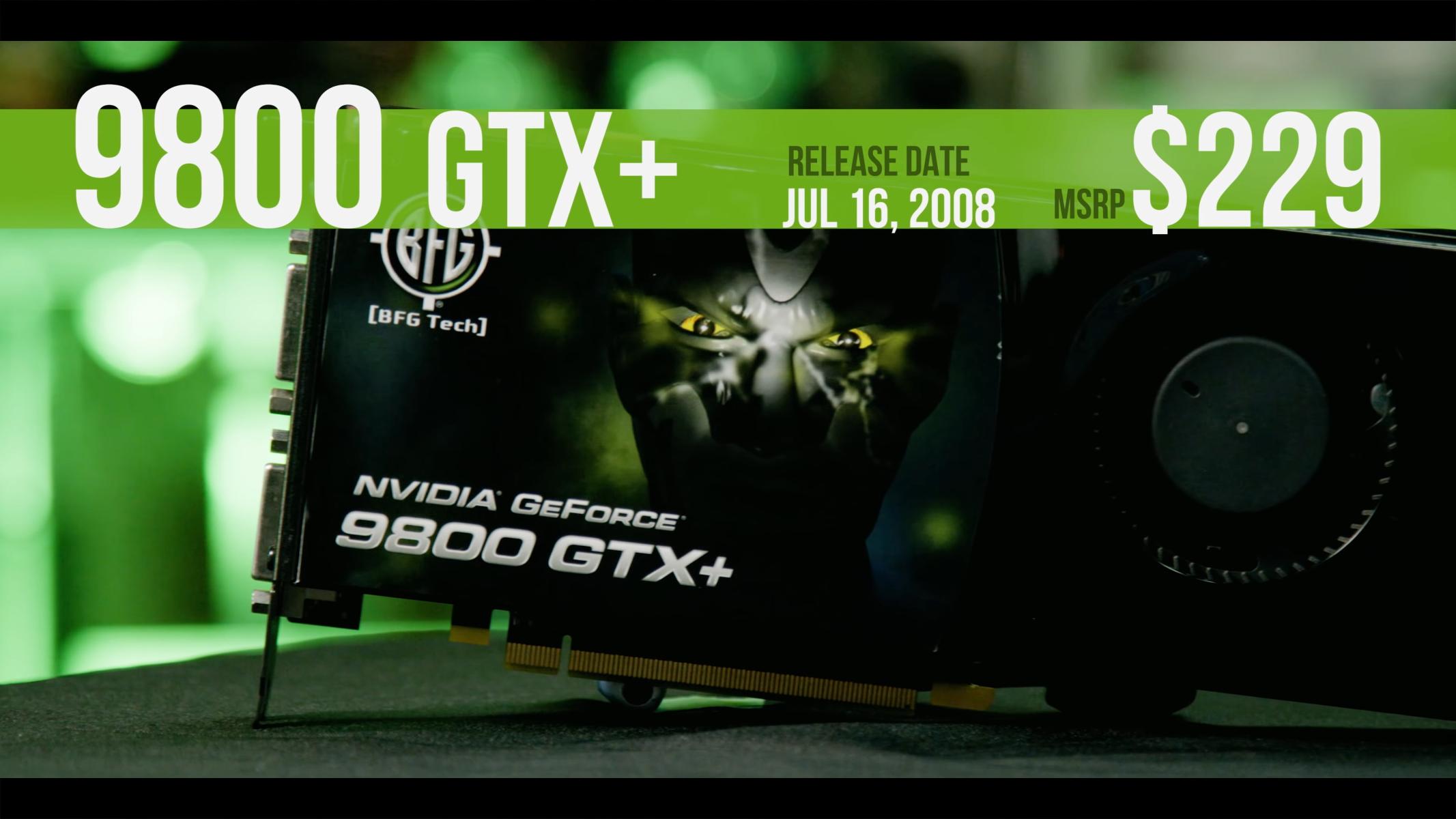

9800 GTX+ была построена на той же самой архитектуре, что и 8800 GT с тем же числом транзисторов, но переход на новый техпроцесс 55 нм позволил уменьшить чип и поднять частоты.

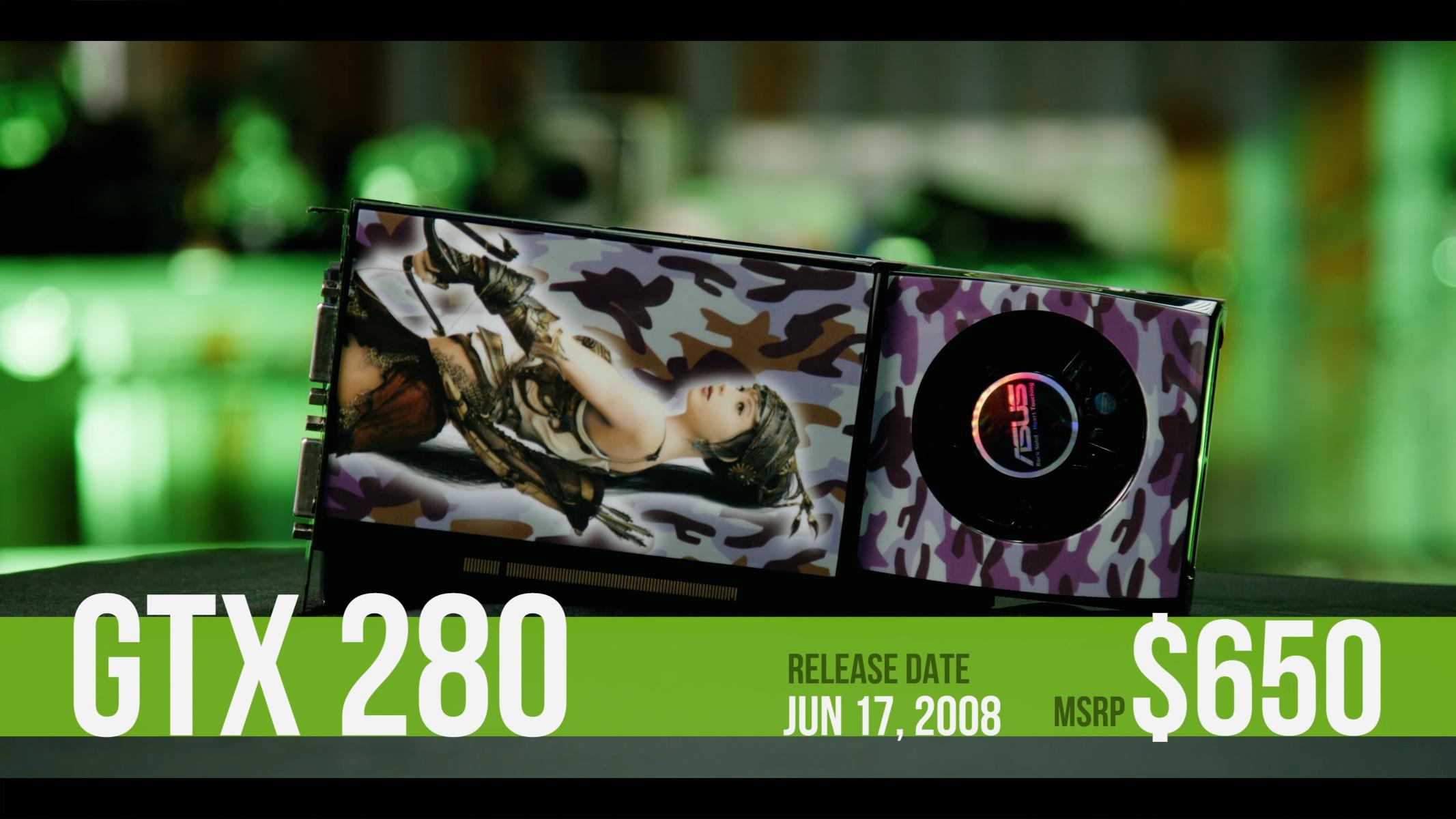

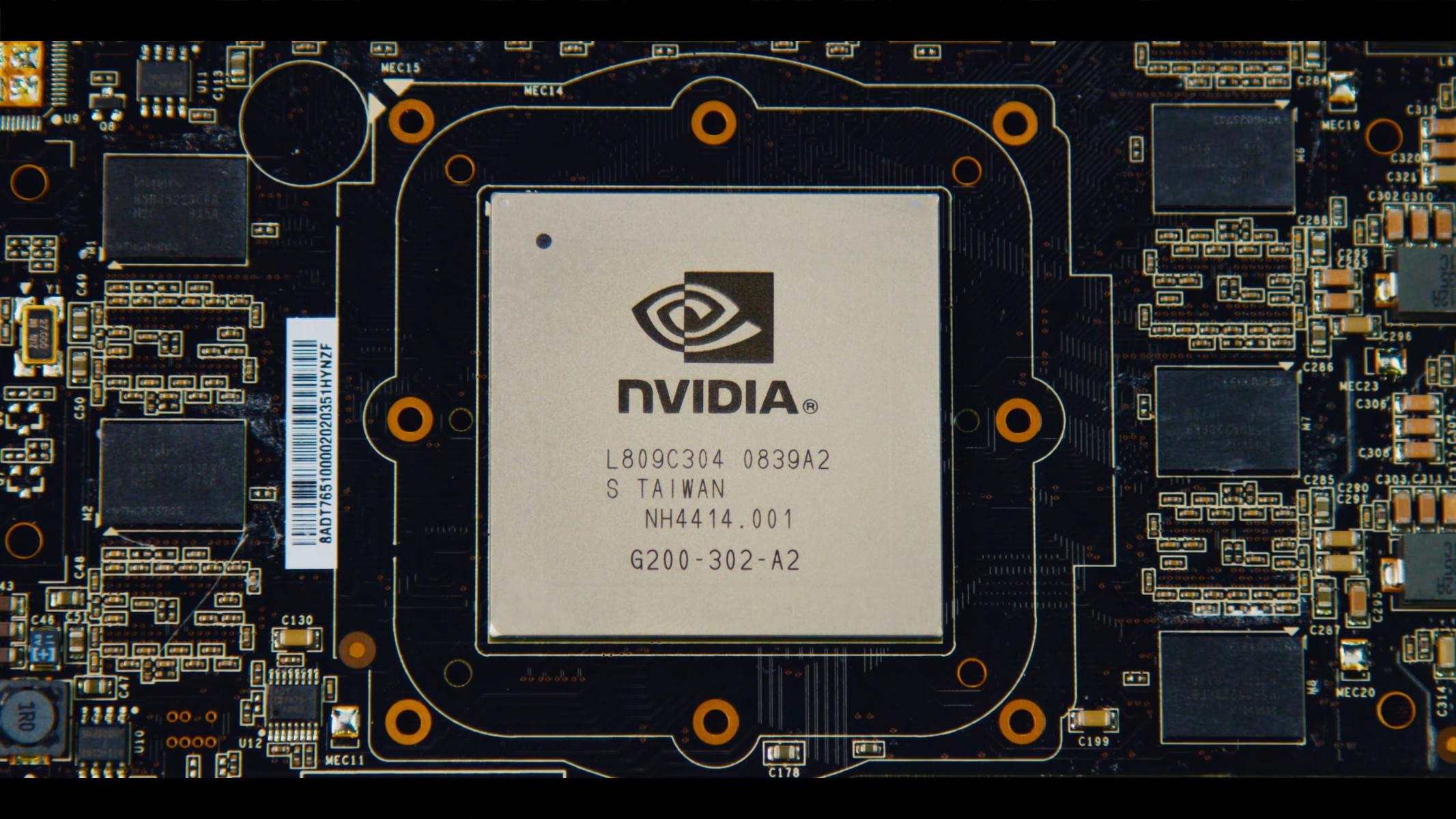

  GTX 280 был выпущен до 9800 GTX+ на техпроцессe 65 нм.
   Число транзисторов удвоилось и теперь минимально возможное количество видеопамяти равнялось 1 гигабайту с шириной шины в 512 бит. Эта карта разрывала в клочья все предыдущие карты. Nvidia пропустила 300-е поколение, поскольку все трехсотые чипы были мусором для ноутбуков.

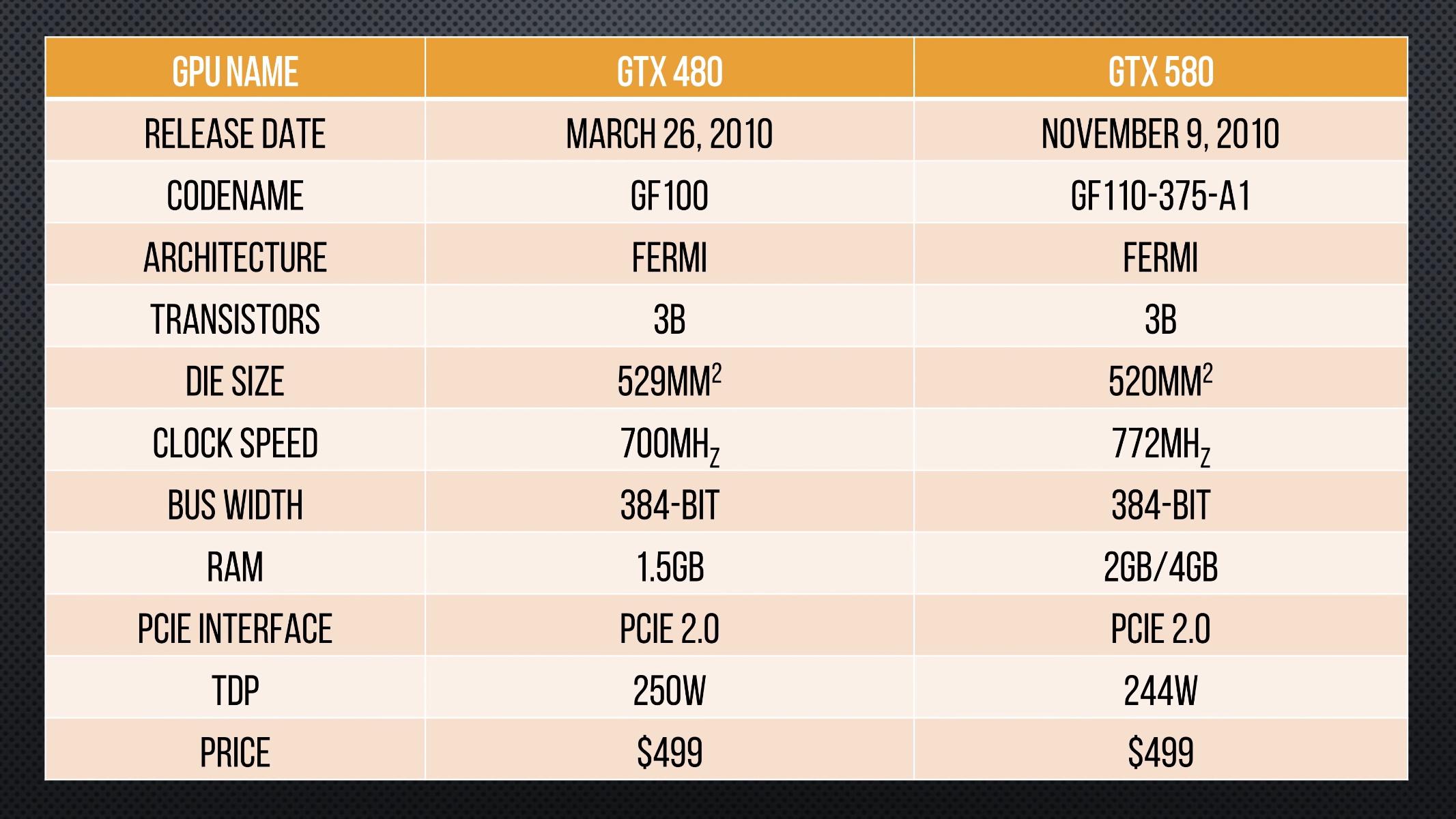

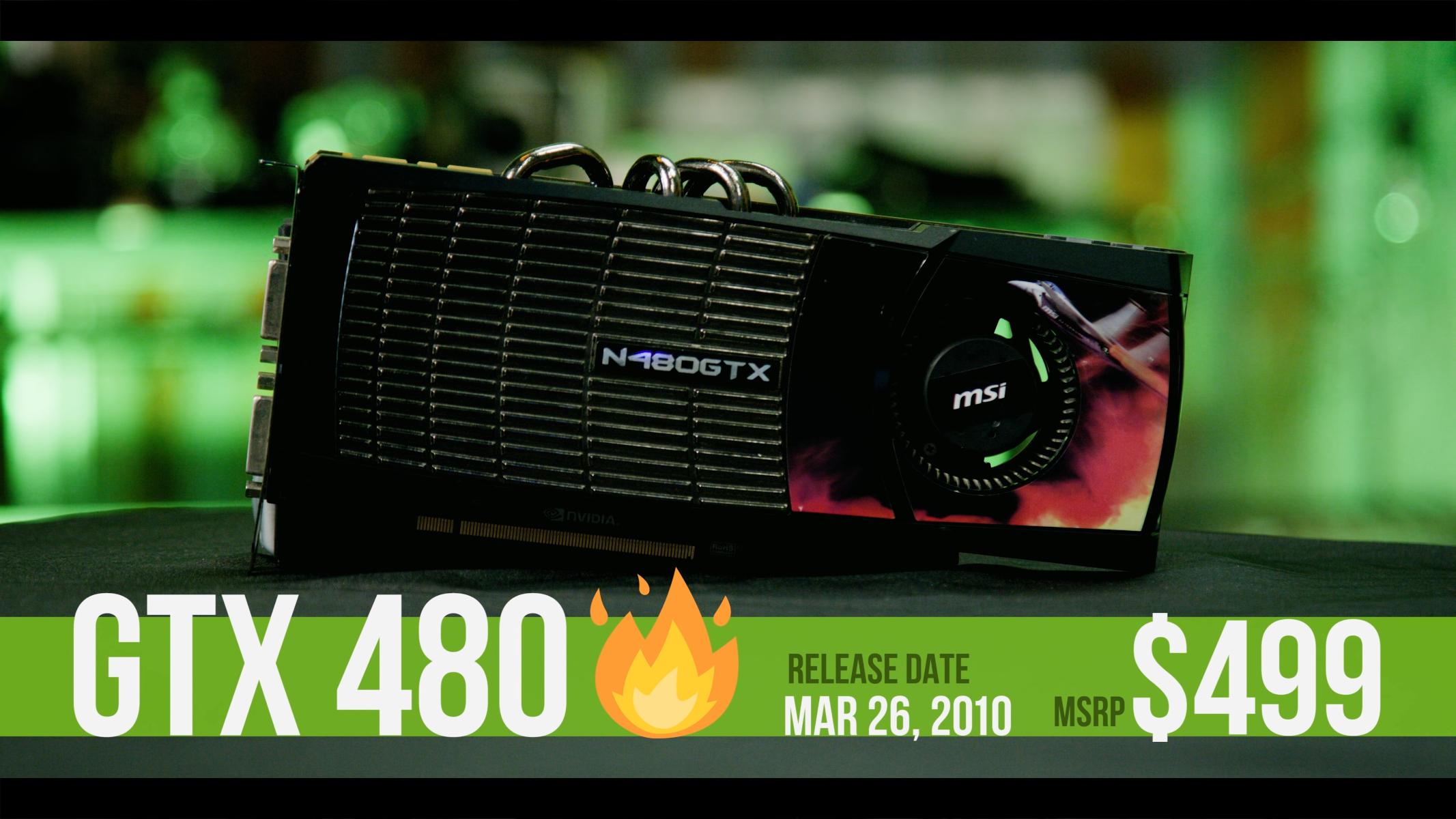

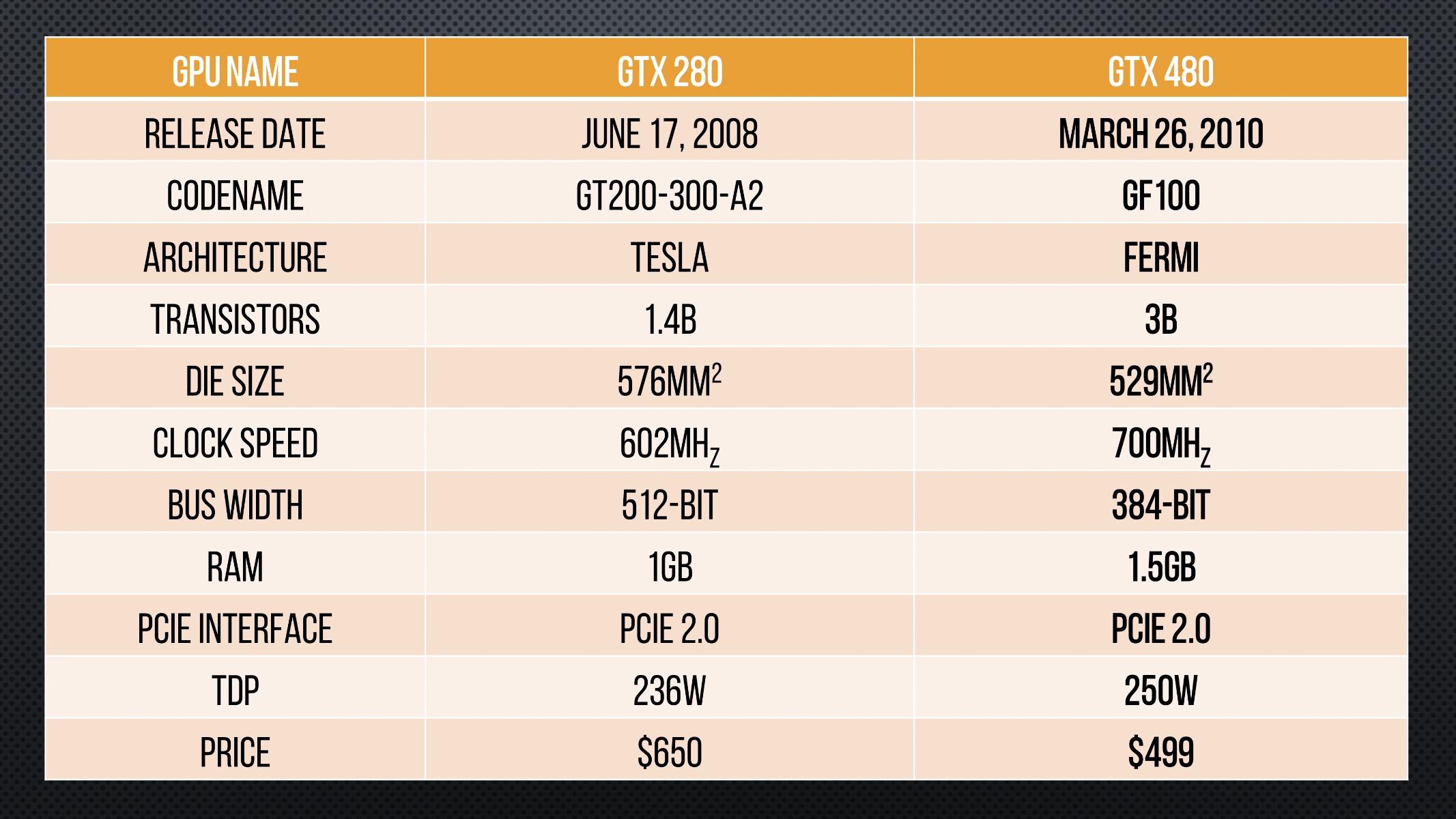

GTX 480 был основан на печально известном чипе Fermi. На этой карте впервые появилась поддержка DirectX 11.
  Новый техпроцесс 40 нм позволил сделать чип меньше, но ненамного, так как число транзисторов снова удвоилось. Карта была запредельно горячей, так что Nvidia сделала из корпуса карты гриль для барбекю.

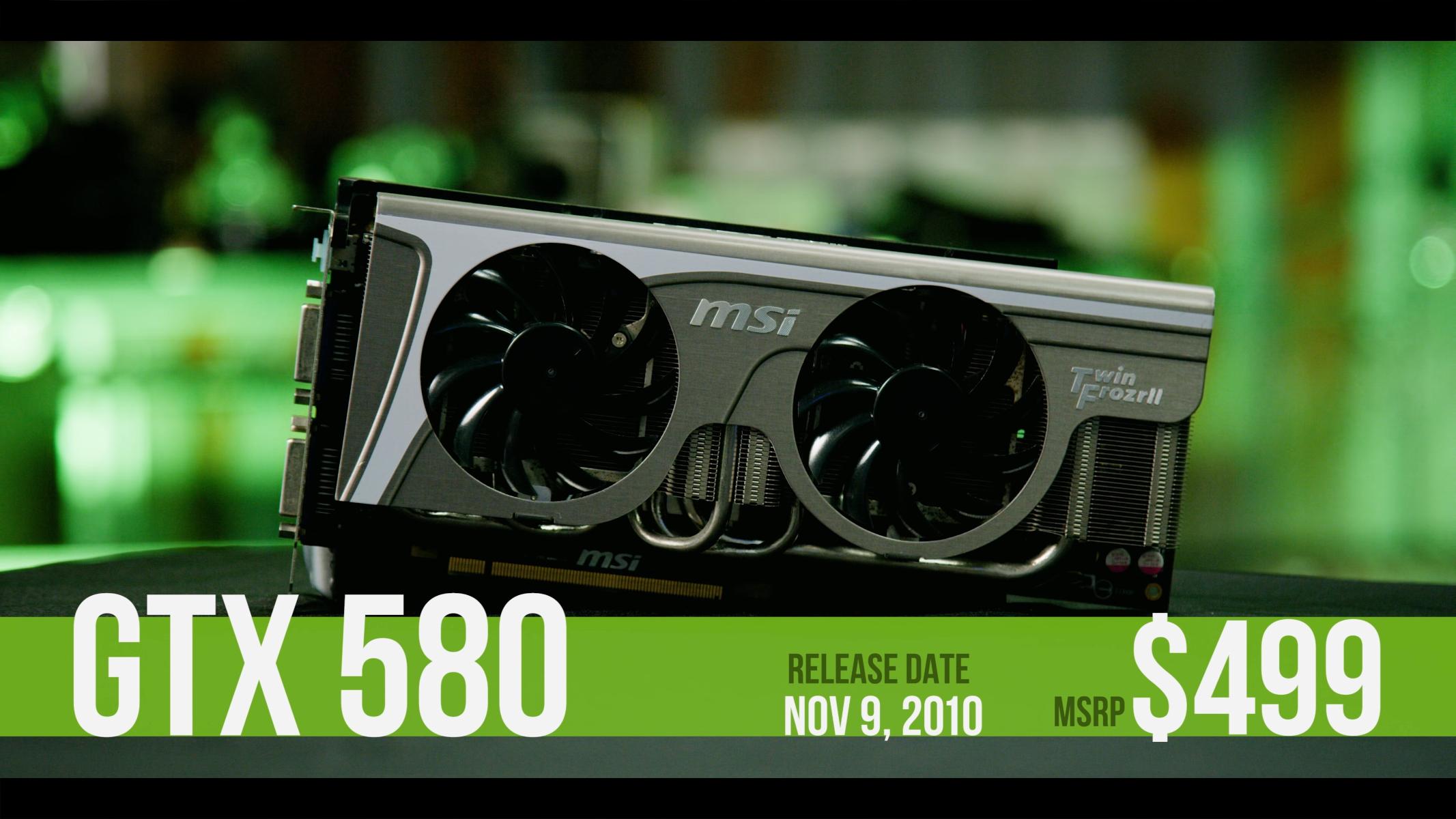

 GTX 580 была усовершенствованием GTX 480 – больше частоты ядра, больше объем памяти, меньше энергопотребление.

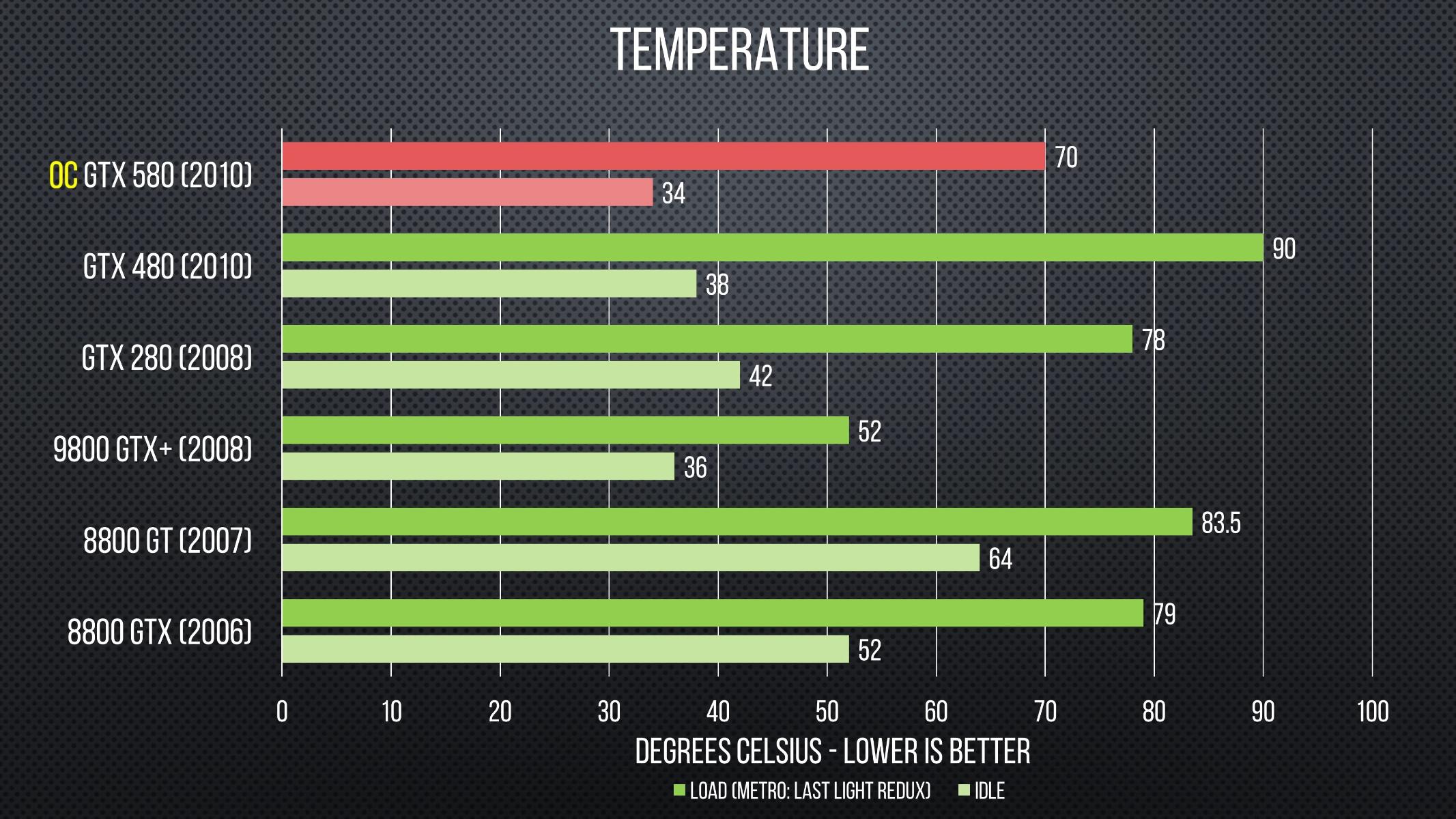

  Даже с разгоном температура пошла на убыль

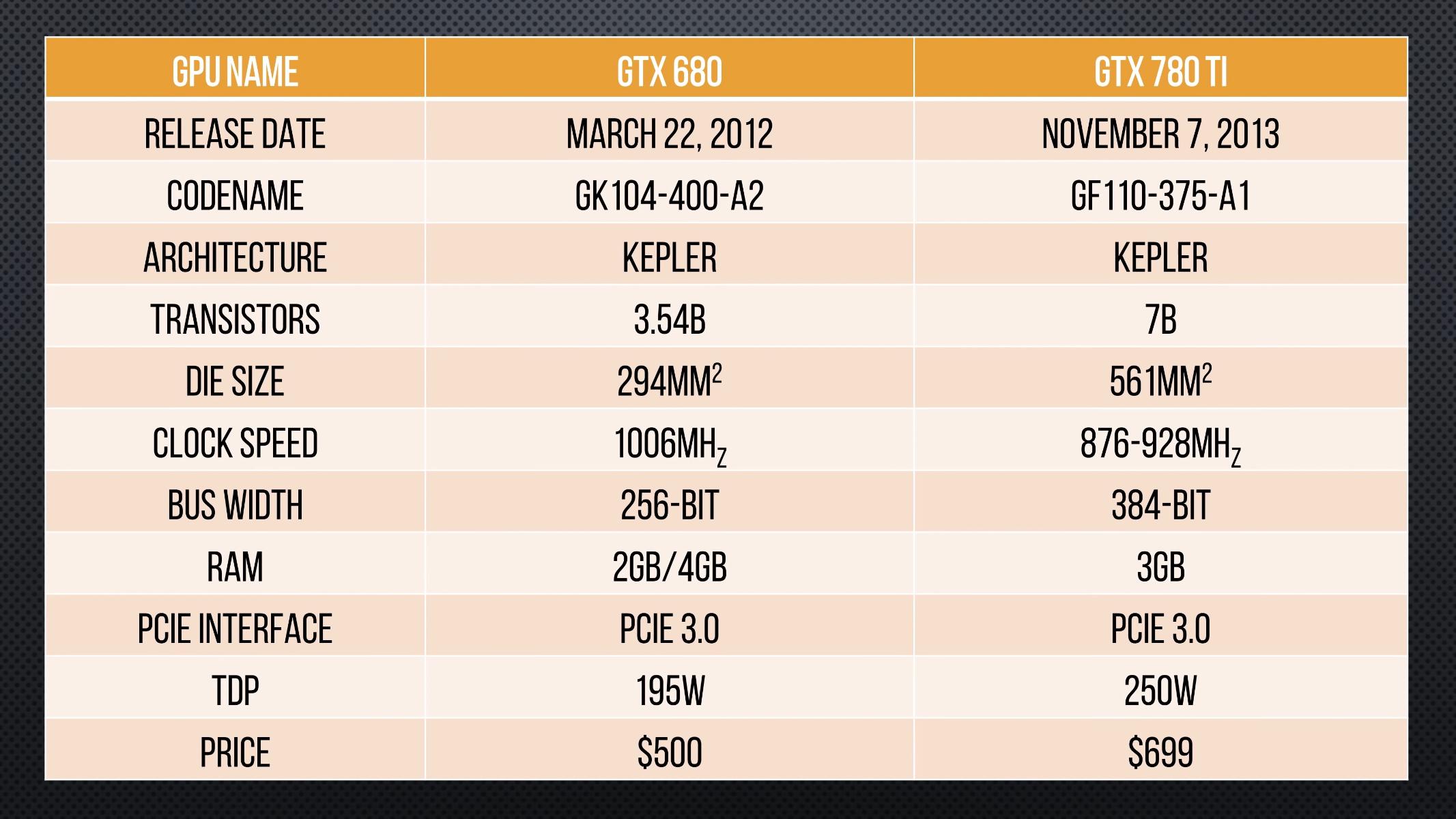

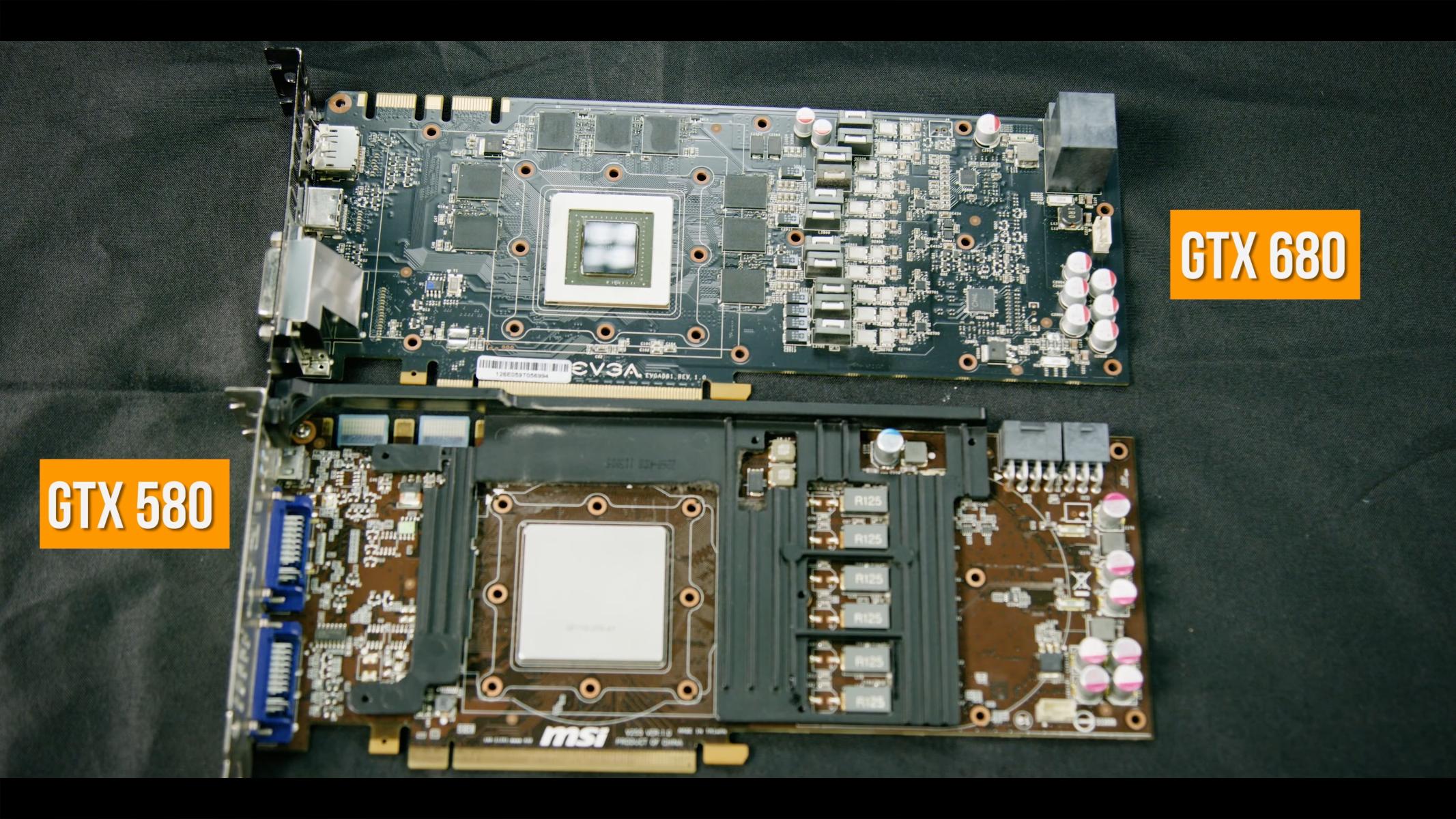

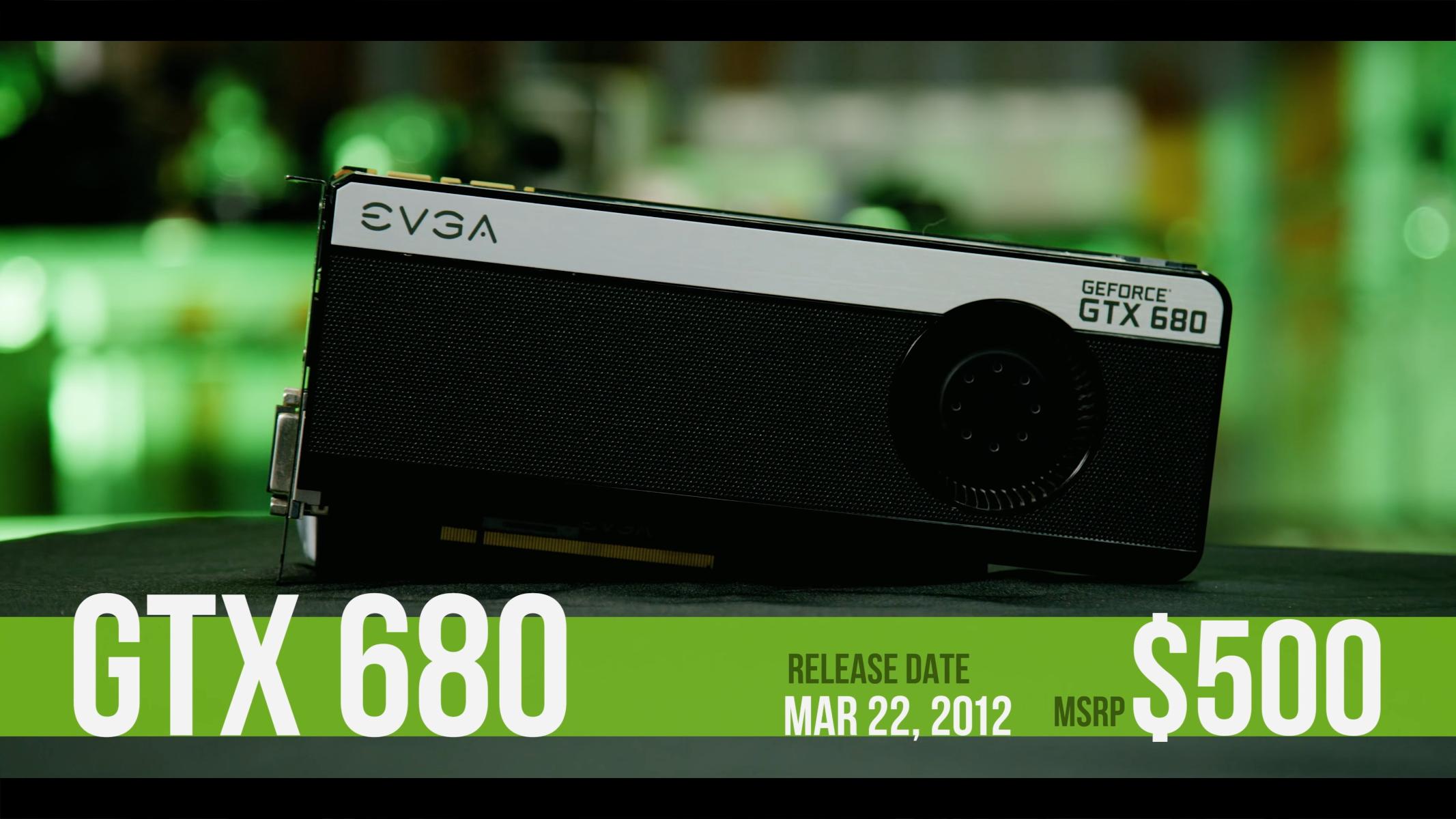

 GTX 680 принес новую архитектуру – Kepler. Появился DisplayPort 1.2

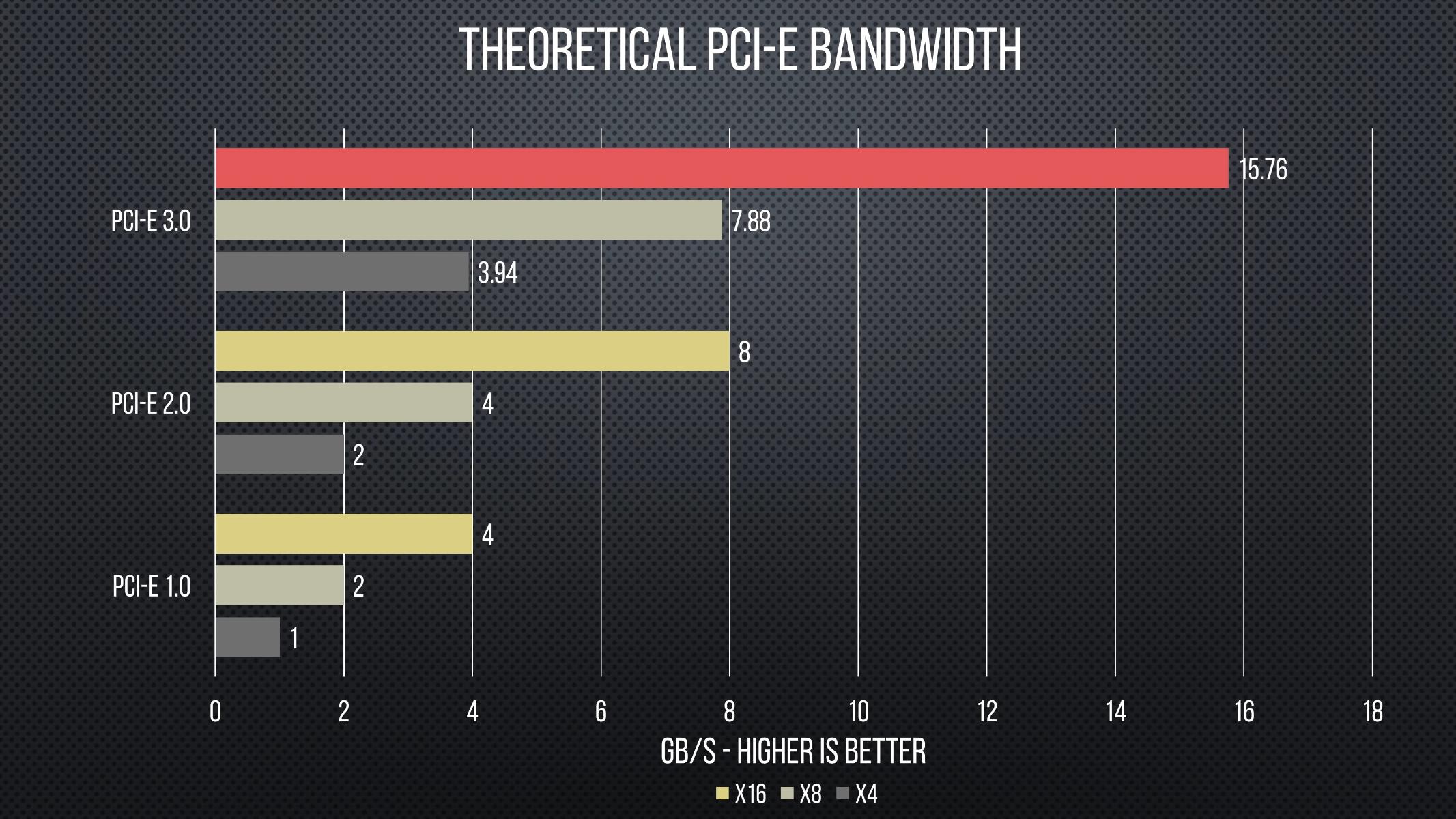

 Именно с этой карты произошел переход на шину PCIE 3.0, чип уменьшился вдвое, а видеопамять GDDR5 достигла частоты в 6 GHz. Появилась поддержка видеокодека H.264, функции записи игрового видео Shadowplay, G-Sync, поддержка Vulkan API.

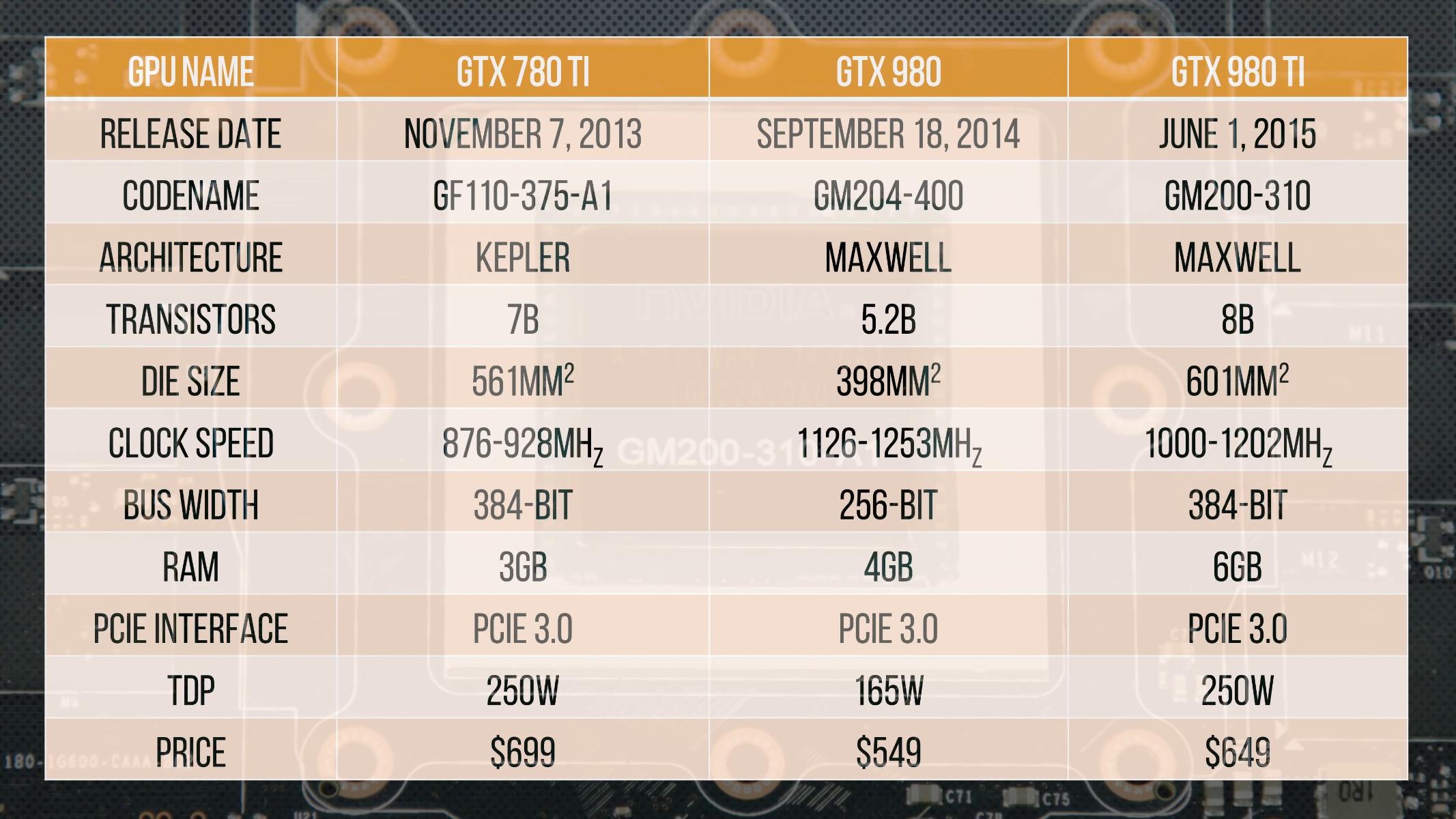

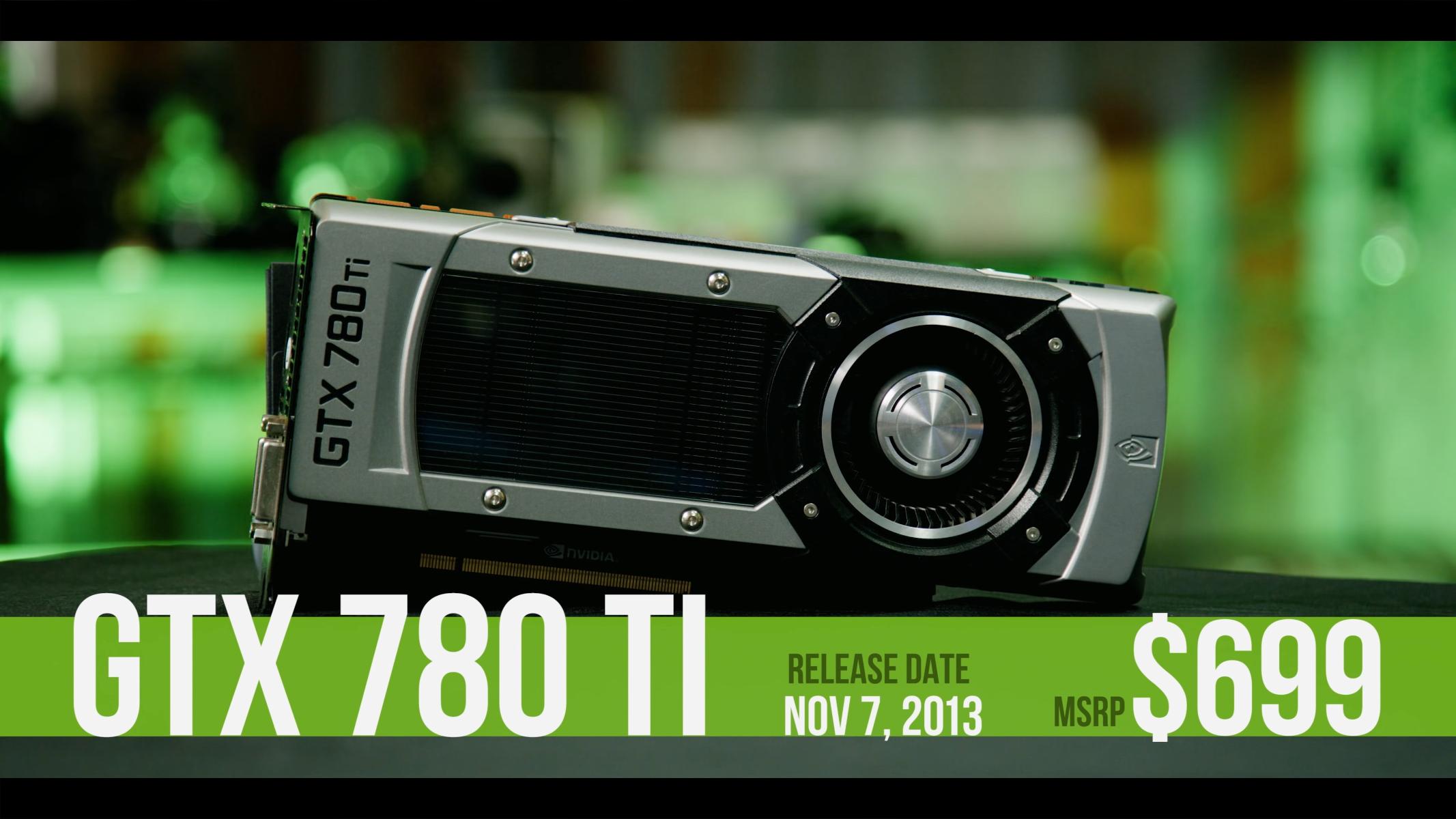

  Следующей логической остановкой мог бы быть GTX 780, но в 2013 Nvidia выпустила Titan, а затем GTX 780 Ti, который и стал флагманом.
 Это был большой Kepler, в два раза больший Kepler с семью миллиардами транзисторов. Это был значительный прорыв в производительности.

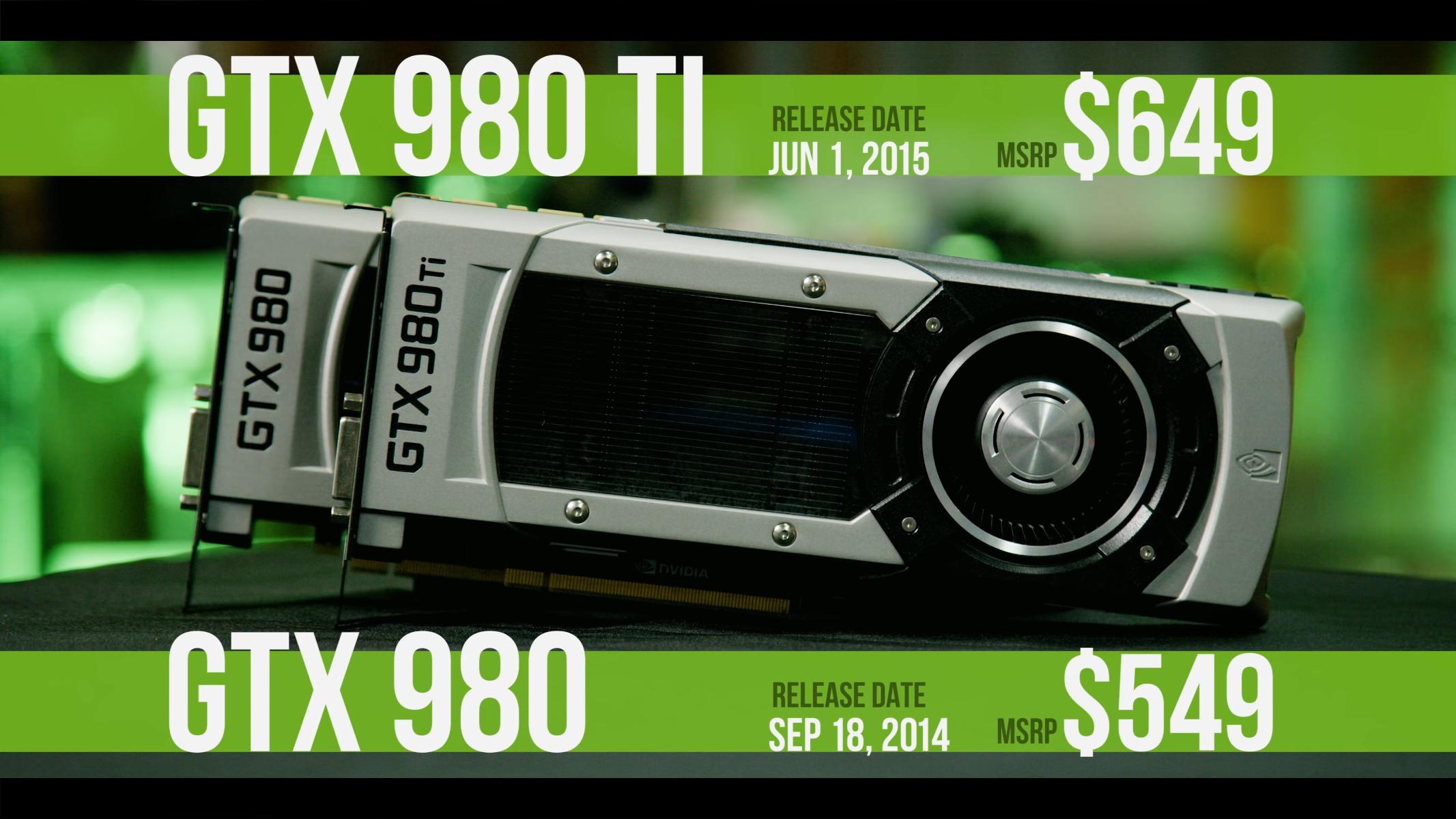

 Nvidia пропустила 800 серию, сразу перейдя на 900-ю. С разницей в 9 месяцев вышли GTX 980 и GTX 980 Ti

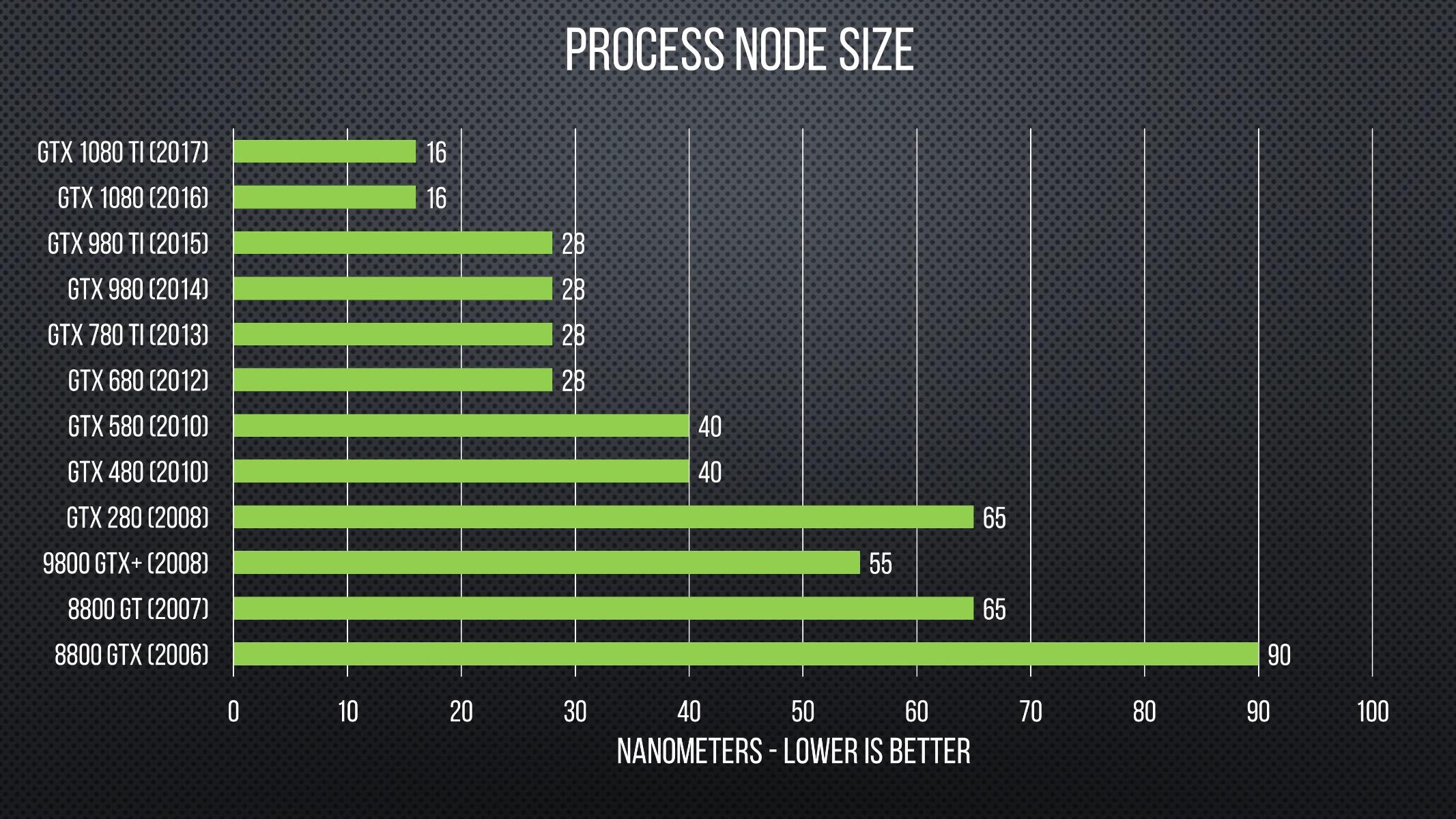

 900-я серия была основана на том же 28 нм техпроцессе, что и Kepler . Ужимать кремний становится все сложнее.
 Новая архитектура Maxwell смогла уменьшить энергопотребление.
 GTX 980 Ti разбухла до невиданных доселе размеров в шестьсот квадратных миллиметров.

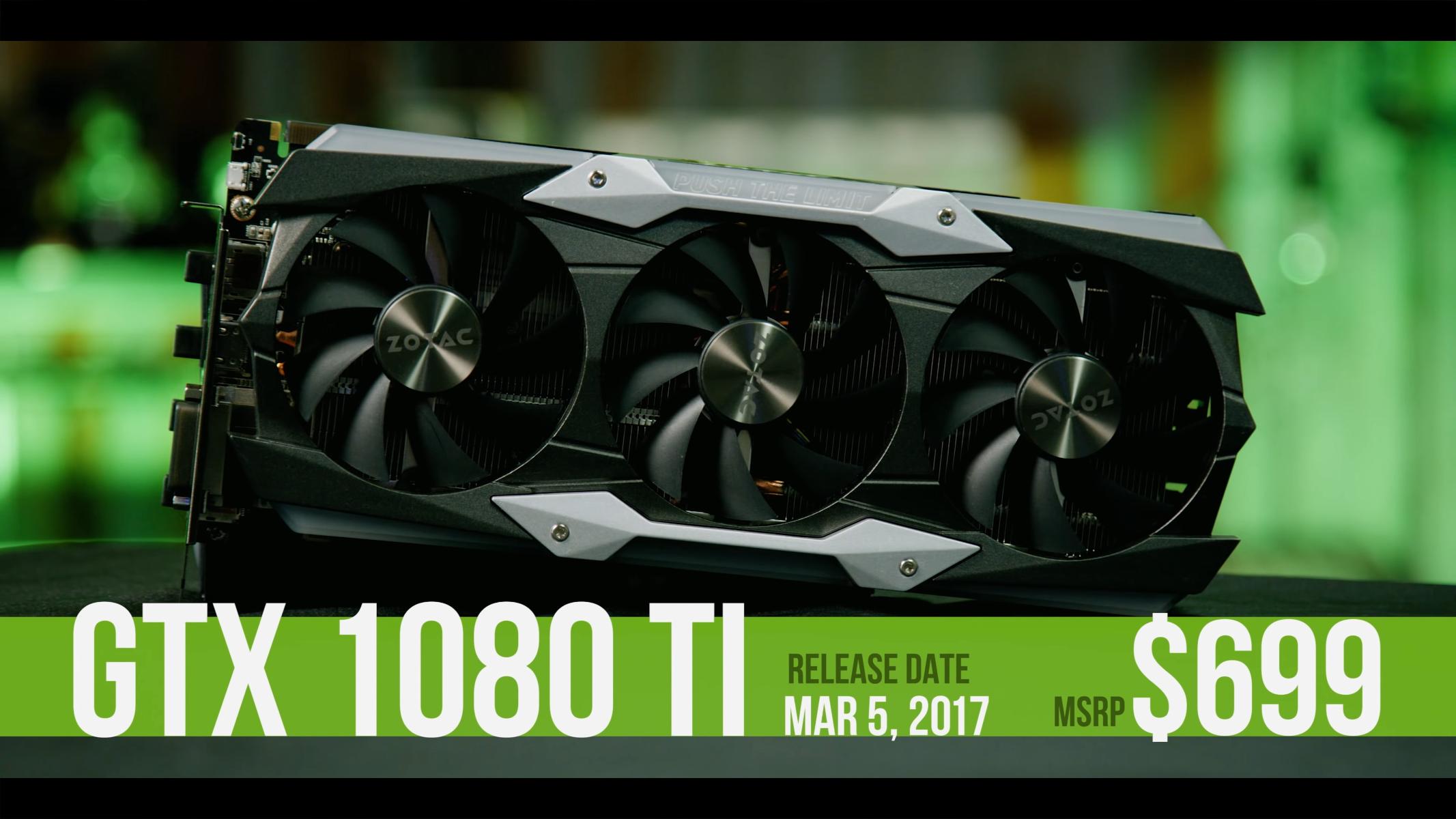

 GTX 1080 и GTX 1080 Ti на основе чипа Pascal принесли поддержку видеопамяти GDDR5X с частотой 10 GHz, DisplayPort 1.4 с поддержкой разрешения 8К.
 Поддержка 3-Way и 4-Way SLI была убрана.

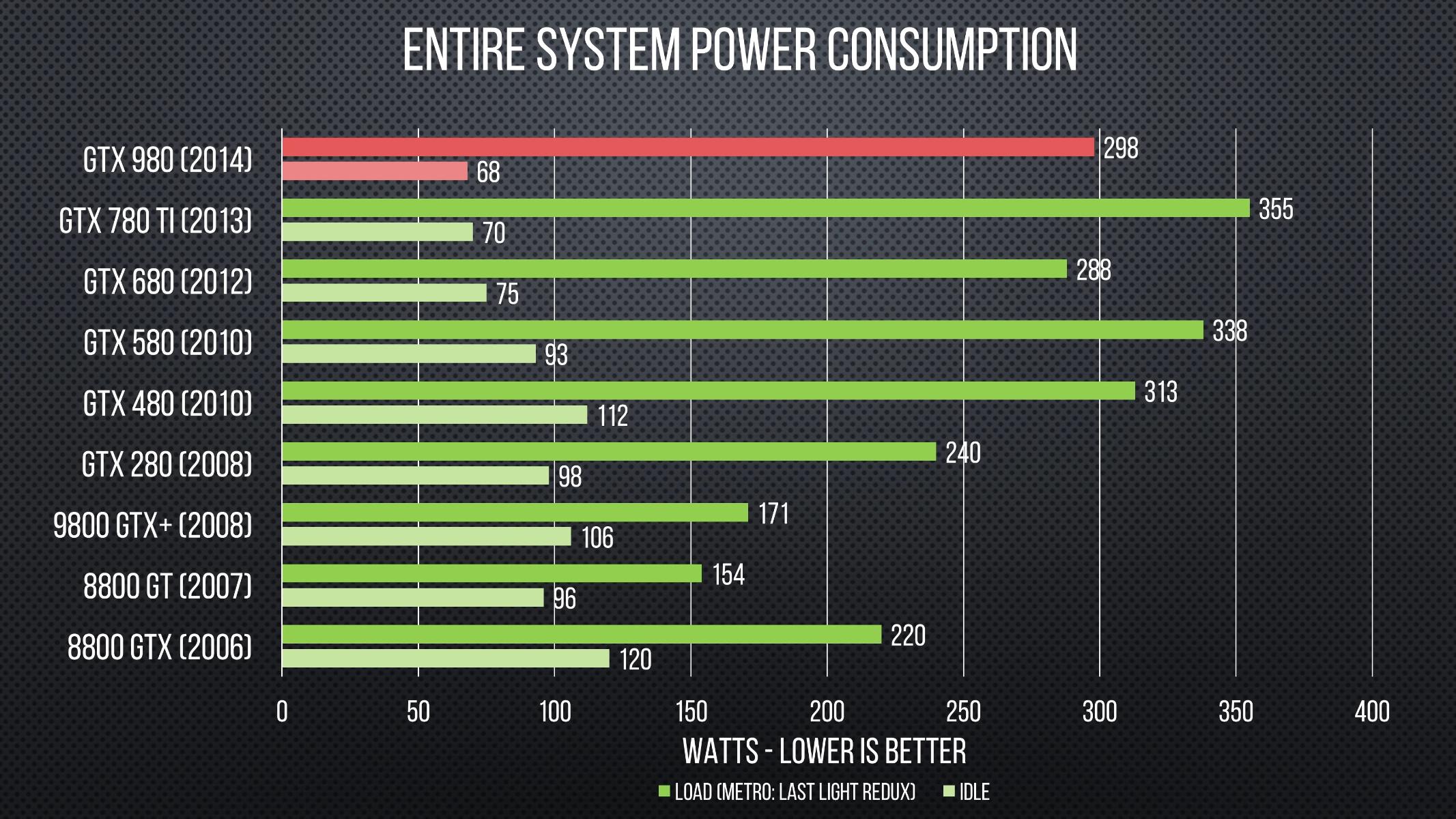

Перейдем к тестам. Характеристики тестового стенда:
Процессор Core i7 5960X
Кулер CoolerMaster Nepton 240M
Материнская плата ASUS X99 STRIX
Память DDR4 G.Skill Trident-Z 64GB
Корпус Primochill Wet Bench
ОС Windows 10 Pro

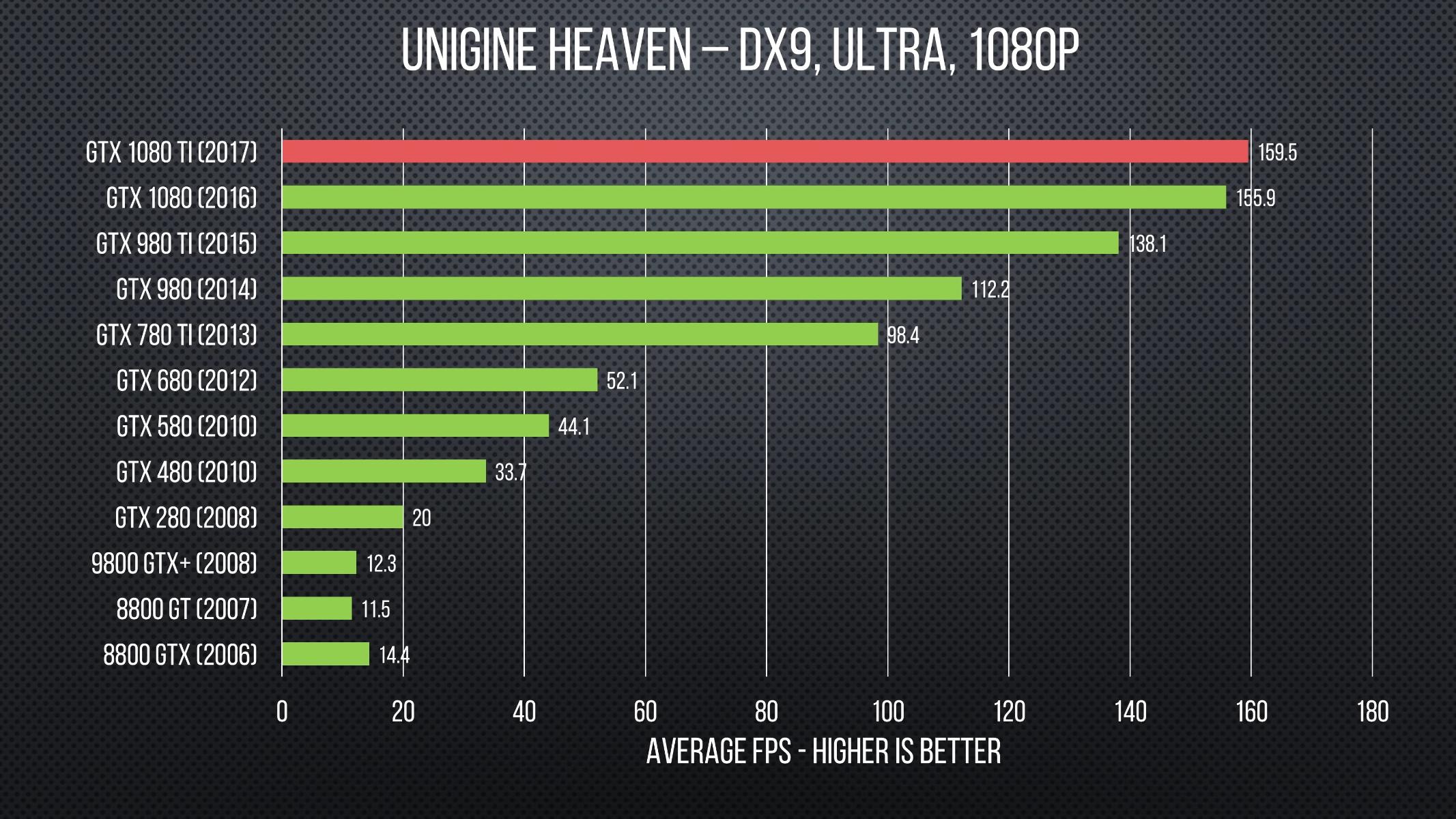

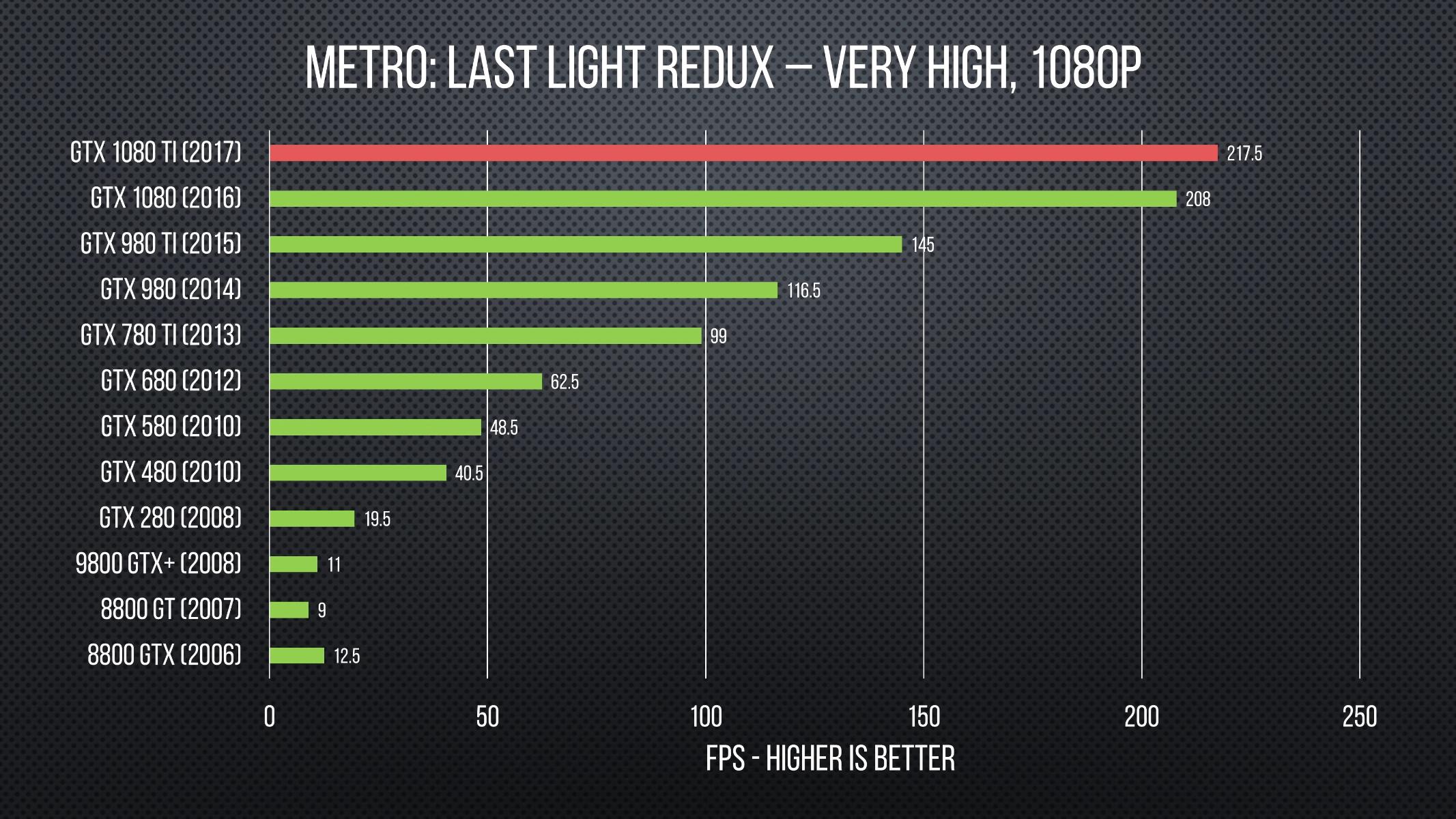

Тесты: Half-Life 2, Metro: Last Light, Bioshok Infinite, Unigine Heaven


Такими были эти 11 лет у Nvidia.
