Эксперименты! Часть №3 : температурный режим печатной платы и энергопотребление видеокарты MSI R7870-2GD5T/OC

Доброго времени суток, друзья! Я решил завершить цикл материалов, посвященных изучению всевозможных параметров и нюансов на видеокарту MSI R7870-2GD5T/OC. В прошлый раз мы рассмотрели влияние смены термопасты, радиаторов на подсистеме питания, напряжения и частоты. Кульминацией моего цикла материалов станет измерение температуры печатной платы и энергопотребления видеокарты в различных режимах. А помогут мне ИК термометр/пирометр FLUKE 59 MAX, а так же измеритель мощности/ваттметр Robiton РМ-2. Увы, от четвертой части я пока отказываюсь, так как нет желания покупать себе мультиметр. И так, начнем!

Видеокарта MSI R7870-2GD5T/OC, которая представлена на фотографии:


Подсистема питания в шахматном порядке с наклееными радиаторами:



Какой же я сегодня хотел поделится с вами информацией? Во-первых, я хотел измерить температуру печатной платы в нескольких режимах. Во-вторых, замерить энергопотребление системы в таких же режимах + различных игровых сценах.
Текста будет еще меньше, чем в прошлый раз, больше графиков. Начнем!
Температурный режим печатной платы видеокарты MSI R7870-2GD5T/OC, относящейся к среднему ценовому сегменту, приемлемой производительностью, заявленному TDP 150 Ватт и неплохой системой охлаждения.
В качестве здешнего теста выступит стресс-тест MSI Kombustor версии 3.5.0.4 с максимальными настройками графики. Дополнительно сообщаю: как оказалось печатная плата прогревается лишь в области силовых элементов и графического процессора, поэтому снимались показатели лишь с них. Зоны микросхем памяти, дополнительного питания и линий были не горячее областей, указанных выше.

P.S.

Чтобы исключить абсолютно ВСЕ факторы, влияющие на показатели, скорость вращения вентиляторов фиксировалась на отметке 1800 об/мин. Это приемлемый уровень шума и достаточный продув радиатора.
Выбраны следующие режимы:
1000/1200, 1012 мВ — минимальное стабильное напряжение для 1 ГГц по ядру;
1050/1200, 1062 мВ — стабильное значение для дефолтной частоты ядра в 1050 МГц;
1050/1200, 1169 мВ — родное напряжение моего экземпляра, которое стояло из коробки;
1050/1200, 1219 мВ — родное напряжение многих видеокарт Radeon HD 7870.

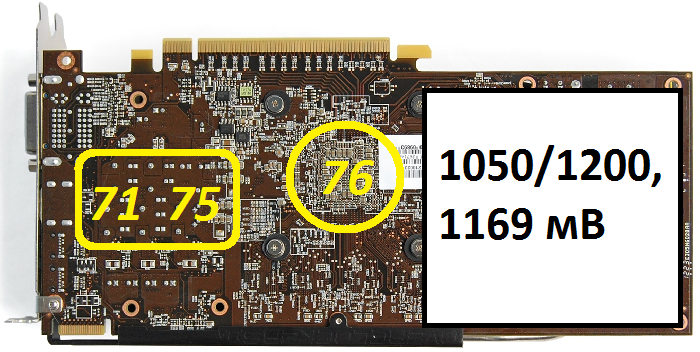

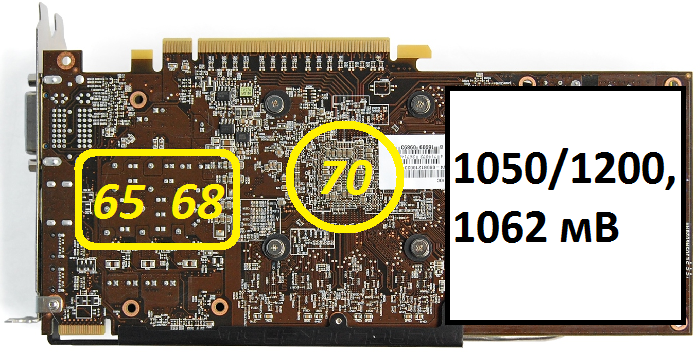

Серия фото с подписями:




Вывод прост и утешителен: в данном конкретном случае многослойная печатная плата прогревается равномерно и температуры, в чем вы дальше убедитесь, соответствуют показателям и приборам, и термодатчикам, и утилитам.

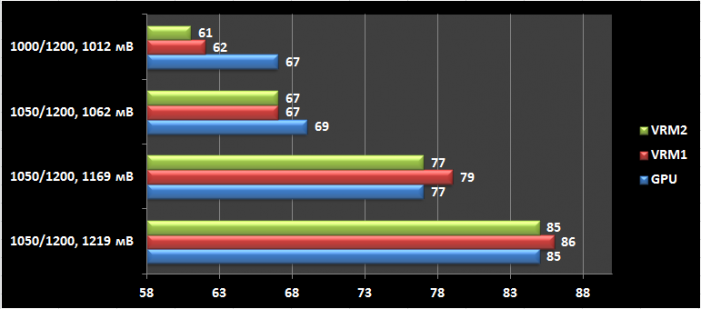

Результаты снятые программой GPU-Z 0.8.1, которой я практически доверяю полностью:

Я продемонстрировал истину многих видеокарт: без потери производительности и лишь затрагивая напряжение, можно добиться снижения температурного режима всей видеокарты вплоть до 20*С!, не теряя гарантии при снятии СО (если есть пломбы) и покупке дополнительных вентиляторов для обдува. Не будем говорить о случаях горячих топах как GeForce GTX 480 и Radeon R9 290X. Тут уже будут все средства хороши =)

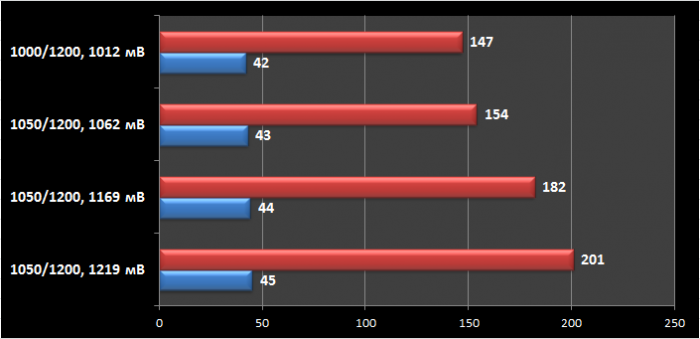

Температуры температурами, а что насчет энергопотребления всей системы в целом? В качестве теста все тот же стресс-тест MSI Kombustor версии 3.5.0.4 с максимальными настройками графики.

В простое ситуация почти не меняется, но вот в нагрузке разница доходит до 201-147=54 Ватт, а это почти четверть потребления системы на ровном месте! Любители сэкономить, да и просто практичные люди будут в восторге. Проведем простую арифметику. Это домашний ПК, пусть я играю в игры 2 часа в день (про обычную работу говорить не буду, ну там интернет, MS Office), месяц = 30 дней. И того экономия 2*30*тариф для моей зоны 3,87 руб/квт = 232 рубля. Мелочь, а приятно. Оплата интернета, покупка мелочевки или еще чего-нибудь. Это на миддл-карте, а есть еще процессор как минимум. Настройте еще водонагреватель дома, чайник, утюг и т.д. и получите маленькую надбавку к зарплате. Ну или хотя бы просто более холодный и тихий ПК.

Тут я бы и закончил материал, но решил прогнать все тесты, что были под рукой, так, ради забавы и посмотреть кто сколько кушает ватт ^___-


Ну вот в принципе и все) Хотите, чтобы видеокарта грелась меньше да еще и кушала меньше электричества — понижайте родное напряжение до минимально возможного, пока система еще стабильна. Видеокарта вам скажет огромное спасибо, а для разгона и требовательных игр в нормальных утилитах можно создавать несколько профилей с настройками, в которые и запишите другие частоты и напряжение. Я так и сделал.
Всем удачи, всем пока!
