В очередной холодный зимний трудовой день, когда работы было очень много, а делать её совсем не хотелось, взгляд мой упал на мирно лежащий трупик ноутбука Samsung NoteMaster 386S/25e. Трупик был извлечён из кладовки, случайно, в процессе поиска флоппи-дисковода (накой оно мне тогда понадобилось я даже и не помню сейчас) и забыт на подоконнике в силу своей незаметности, неприглядности и мимикрии с поверхностью. Девайс тотчас же был осмотрен и изучен с попытками подключить к лабораторному блоку питания. Выяснилось, что разъём питания 4х контактный и контакты на нём отнюдь не сгруппированы по двое, а каждый шёл

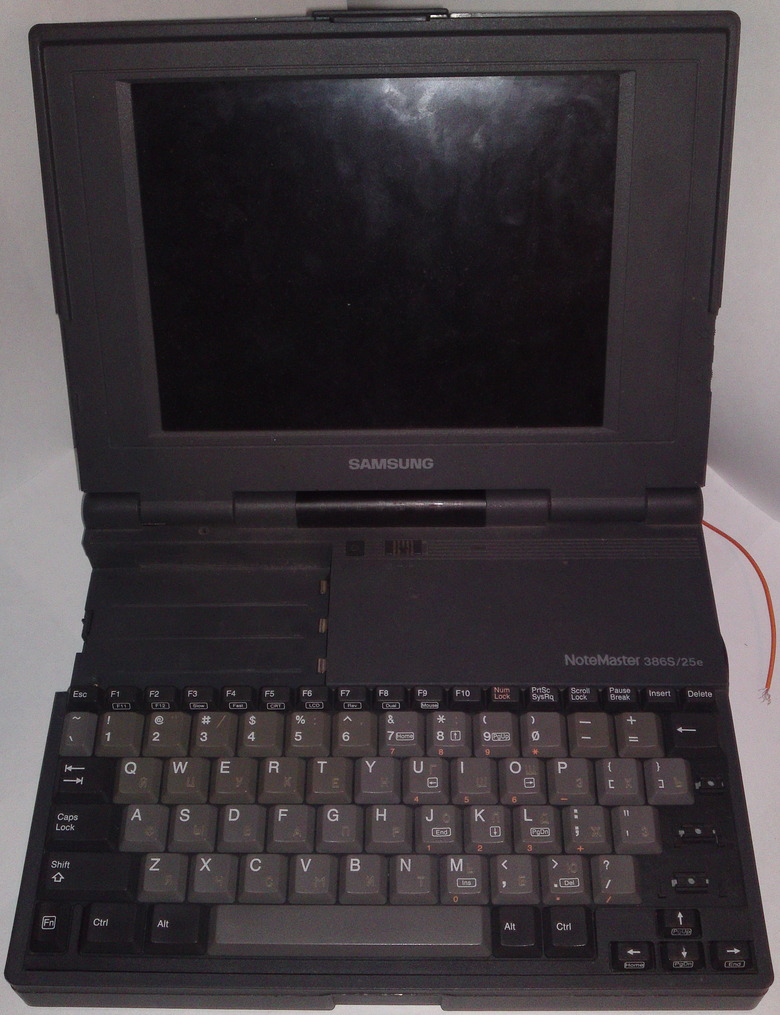

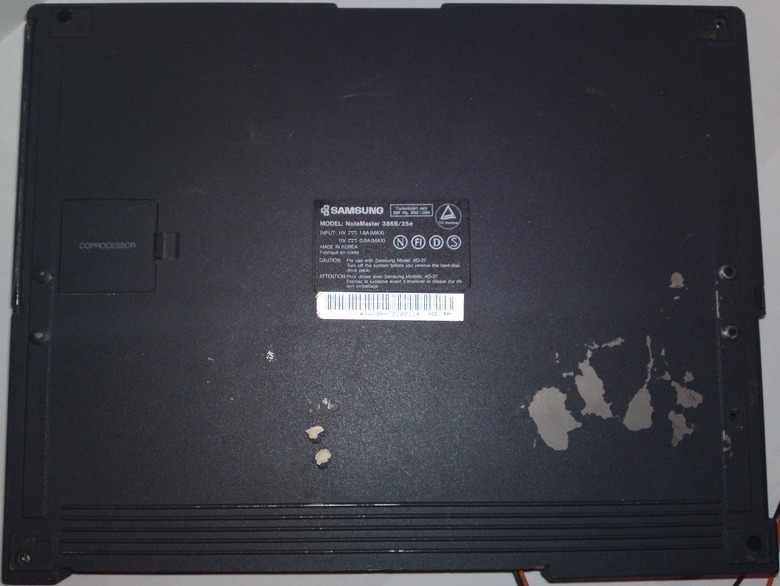

Ноутбук Samsung NoteMaster 386S/25e (на этой части статьи трагически погибла три дэ оптикал ноунэйм мышь, утонула в чае, вечная ей память) оснащён процессором NG80386SXLV-25 3.2/5V от AMD, двумя мегабайтами оперативной памяти типа CMOS DRAM, видеокартой
Разъёмы слева направо: питание (уже выковырян), мышь, LPT, COM, VGA.
Слева прорезь дискет, справа отсутствующая корзина для винчестера (видно разъём). На торце крышки регулировка яркости и контрастности.
Место под аккумулятор. Справа крышка закрывающая отсек для модема.
Слева видно разъём расширения памяти (тип "мама" в него вставлена колодка), справа разъём для модема (ISA 8bit - огрызок)
Достался он мне в весьма плачевном состоянии: корпус вскрыт, отсутсвуют три клавиши на клавиатуре, аккумулятор, дисковод, лампа подсветки матрицы (выяснилось позже) и корзинка под винчестер с заглушкой, ровно как и сам винчестер. Блока питания не было, а разъём был 4х контактный. Естественно первым делом была изучена система питания, весьма хитрая и продвинутая, такая же используется в современных нотубуках с той лишь разницей, что вместо двух мощных полевиков с старичке использовалось олдскульное микрореле. Оно отключает батарею при подключении внешнего питания и ставит её на зарядку. В более древних и простых нотбуках батарея не отключалась от общей цепи и была просто воткнута параллельно блоку питания, что вместе с заряженой батарей позволяло получить нагрузочный ток до пяти ампер внутри ноутбука (что ни есть хорошо).
После модификации системы питания ноутбук без проблем завёлся и подал звуковой POST сигнал, но изображение отсутствовало. По сути оно присутствовало, но было не заметно в силу отсутствия лампы подсветки и несовершенства человеческого зрения. Кто то действительно позарился на лампу с холодным катодом, но при этом не тронул инвертор (оно и понятно, он часть материнской платы). Мне же этот факт не помешал, инвертор был отпилен дабы он не отжирал ценные милиамперы и не занимал в корпусе место, а матрица укомплектована сверхяркими светодиодами. Пуск и мы видим долгожданное изображение:
Картинко.
Проблема с отсутсвующим винчестером решилась бы очень просто, с помощью китайского переходника CF=>IDE 2.5, но не тут то было, переходник не подошёл да и вообще не хотелось использовать корзинку от другого ноутбука (+ уменя были планы на счёт пустого пространства в этом отделении). Изучение распиновки плоского IDE разъёма заняло не больше получаса, через некоторое время была вытравлена и спаяна вот такая платка:
Картинко.
Картинко.
128 мегабайт! Есть где разгуляться.
Казалось бы всё есть, процессор/память/питание/винчестер, но закидывать файлы дёргая CFку не слишком удобно. В закромах даже нашёлся подходящий дисковод, но у меня всего одна дискета, а я такой ленивый. Пока приступ лени не прошёл, решено было сразу собрать SD=>FDD переходник-эмулятор, схема взята отсюда с некоторым изменениями от меня.
Картинко.
На этом необходимые модификации можно было бы закончить, но так же не интересно. Рассмотрим поближе аппаратную начинку:
По ссылке увеличенная версия без подписей (двойное пережатие сделало надписи нечитабельными)
Процессор NG80386SXLV-25 3.2/5V от AMD с пониженным энергопотреблением (значит хорошо гонится) 16ти битной шиной данных и 24х битной шиной памяти (урезанной до 8ми бит судя по всему), может официально работать на 25ти 33х и 40ка мегагерцах, имеет System Management Interrupt - может на лету менять свою частоту, не имеет кэша ни встроенного, ни внешнего, не имеет сопроцессора ни встроенного ни внешнего.
Память представляет из себя четыре напянных микросхемы KM44C1000BJ-7 1M x 4Bit CMOS Dynamic RAM, одна микросхема - пол мегабайта. Максимальная частота, на которой может работать такая микросхема составляет ~30мГц. Отдельное внимание хочется уделить корпусам, это SOJ-20, гадкий керамический прямоугольник, который почти невозможно выпаять или впаять паяльником, что впрочем и не нужно из-за магической цифры 20. Двадцать контактов оставляют нам место только для 4х линий данных и 10ти линий адреса, оставшиеся 6ть делят между собой питание/земля/CAS/RAS/W/OE (подробнее о низ позже). Эти 6ть ног нужны для усправления и питания, они идут к каждой микросхеме. Линии адреса отвечают за выбор столбца/строки, априори мы имеем один миллион ячеек в максимуме (10ног - 10бит, 1024комбинации, 1024^2=1M), каждая ячейка содержит 4ре бита информации (4ноги данных) увеличть количество адрессных ног/ног данных мы не можем чисто физически, это предел для микросхем с корпусами подобного типа. Есть конечно микросхемы с большим количество линий адреса и меньшим количеством линий данных, но даташита на северный мост я так и не нашёл, соответсвенной найти дополнительные линии нельзя.
Картинко.
Благо на плате есть разъём расширения памяти, вот его распиновка выясненная опытным путём:
Распиновка
22 |
20 |
18 |
16 |
14 |
12 |
10 |
8 |
6 |
4 |
2 |
_ |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
8 |
6 |
4 |
2 |
DQ31 |
DQ11 |
DQ32 |
DQ12 |
DQ33 |
DQ13 |
DQ34 |
DQ14 |
A9 |
A7 |
A5 |
_ |
A3 |
A1 |
W2 |
? |
CAS2 |
? |
? |
VSS |
VSS |
VCC |
VCC |
DQ21 |
DQ01 |
DQ22 |
DQ02 |
DQ23 |
DQ03 |
DQ24 |
DQ04 |
A8 |
A6 |
A4 |
_ |
A2 |
A0 |
? |
CAS1 |
? |
? |
RAS |
VSS |
VSS |
W1 |
VCC |
21 |
19 |
17 |
15 |
13 |
11 |
9 |
7 |
5 |
3 |
1 |
_ |
21 |
19 |
17 |
15 |
13 |
11 |
9 |
7 |
5 |
3 |
1 |
DQ - данные, первая цифра 0-3 "номер бита" (память 4х битная), вторая цифра номер микросхемы - линии общие для 2х микросхем (2я микросхема распаяна плате).
A0-9 - адресные линии, общие для всех микросхем.
W1/W2 - сигнал на запись (общий для 4х микросхем - 2х распаяных и 2х нераспаяных)
RAS? - Row Address Strobe (сигнал для записи адреса ряда в буфер) с вопросом потому что, вероятно это он: у распаяных на плате микросхем свой RAS, у нераспаяных свой, контакт на чипе располагается рядом с распаянным RAS.
CAS1/CAS2 - то же что и RAS, но для столбцов. (общий для 4х микросхем - 2х распаяных и 2х нераспаяных как W1/W2)
VSS - земля
VCC - питание 5V
? - искренне надеюсь, что это адресные линии но с вероятностью в 90% это не они.
Появился логичный вопрос - как на чипсетах у 386х организована память? Можно ли использовать дополнительные адресные линии или они фиксированы? Сколько микросхем памяти можно посадить на эти линии, при известном количестве линий передачи данных? Пока что найти ответ я смог только на первый вопрос, память именно на моей модели огранизована весма тупо. несмотря на прекрасную 24х битную шину, которую 386й процессор предоставляет для памяти, северный мост ноутбука MCCS2038AFU (гугл такого не знает) безжалостно урезает её до 8ми бит
Из картинки видно, что чипсет 8мибитный, иначе зачем ему тогда по 2 линии CAS/RAS/W. По вышеприведённому была нарисована и вытравлена вот такая платка на 4ре микросхемы с общим объёмом 2 мегабайта.
Платка вышла не очень красивой, перетравилась и плохо переведённые дорожки я исправлять не стал, торопился очень =)
Северный мост XC68HC705G9FT не представляет для нас особого интереса, извесо он содержит в себе как минимум один неполноценный IDE контроллер, один контроллер последовательного порта, один параллельного и всего одну 8ми битную и сильно урезанную шину ISA которая используется для связи с биосом, часами реального времени, контроллером дисковода и выведена на разъём для подключения модема (о нём позже).
Картинко. Распиновко.
Разгон :3 Разгон возможен только аппаратный, путём замены родных кварцев на другие.
mem: Картинку в корыте - заменить.
