Встраивание USB bluetooth в MSI GX740-214RU

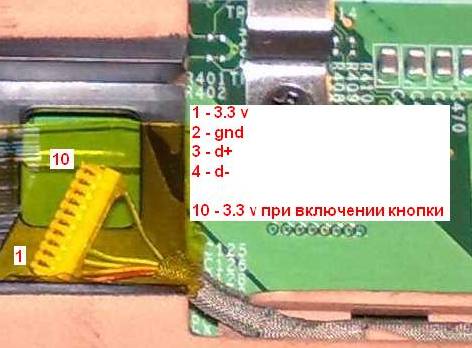

В комплектацию 214RU синий зуб не входит, однако кабель к месту крепления подведен. Разъём 10-ти пиновый, из них подключено 5 (За распиновку спасибо 5ergey.):
<br/><img src="//st.overclockers.ru/legacy/v1/199828.jpg" vspace="3"><br/><br/>Имея базовые навыки обращения с паяльником и руки правильной анатомической формы можно подключить к этому разъему любой USB блютуз. У GX740 на сенсорной панели есть кнопка включения\выключения блютуза, она подает 3.3в на 10-й пин разъёма в положении ВКЛ, и ничего не подает в положении ВЫКЛ. Модуль работать может и без кнопки постоянно включеным подъедая без того тощую для такого ноута батарейку, но так не интересно) Тока на управляющем пине не хватает для работы блютуз модуля, поэтому чтобы кнопка работала нужно сделать прост...
В комплектацию 214RU синий зуб не входит, однако кабель к месту крепления подведен. Разъём 10-ти пиновый, из них подключено 5 (За распиновку спасибо 5ergey.):
Имея базовые навыки обращения с паяльником и руки правильной анатомической формы можно подключить к этому разъему любой USB блютуз. У GX740 на сенсорной панели есть кнопка включения\выключения блютуза, она подает 3.3в на 10-й пин разъёма в положении ВКЛ, и ничего не подает в положении ВЫКЛ. Модуль работать может и без кнопки постоянно включеным подъедая без того тощую для такого ноута батарейку, но так не интересно) Тока на управляющем пине не хватает для работы блютуз модуля, поэтому чтобы кнопка работала нужно сделать простой транзисторный ключ. Под рукой был только КТ315Б, поэтому делал на нем, он биполярный (обычно делают на полевых). Схема простая, заодно указал куда какой пин паять:

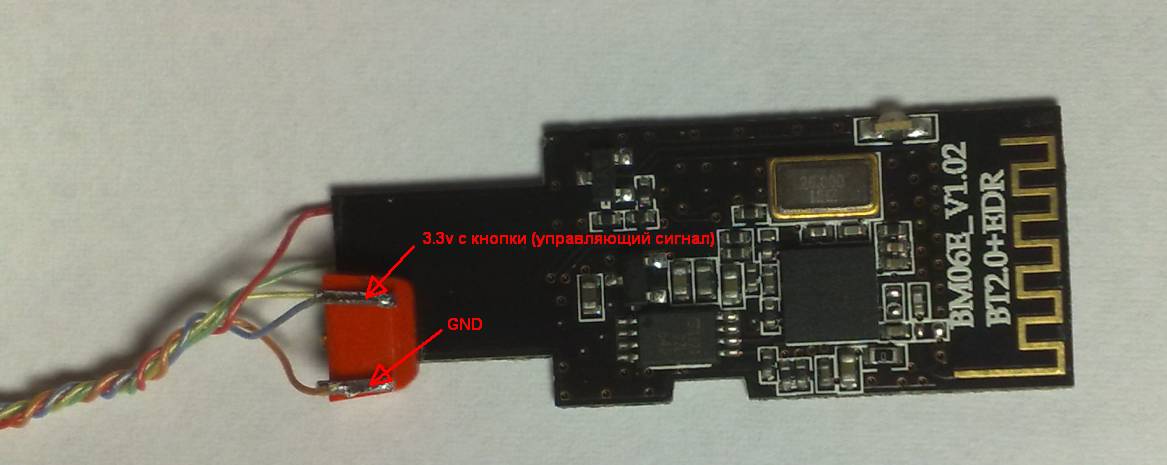

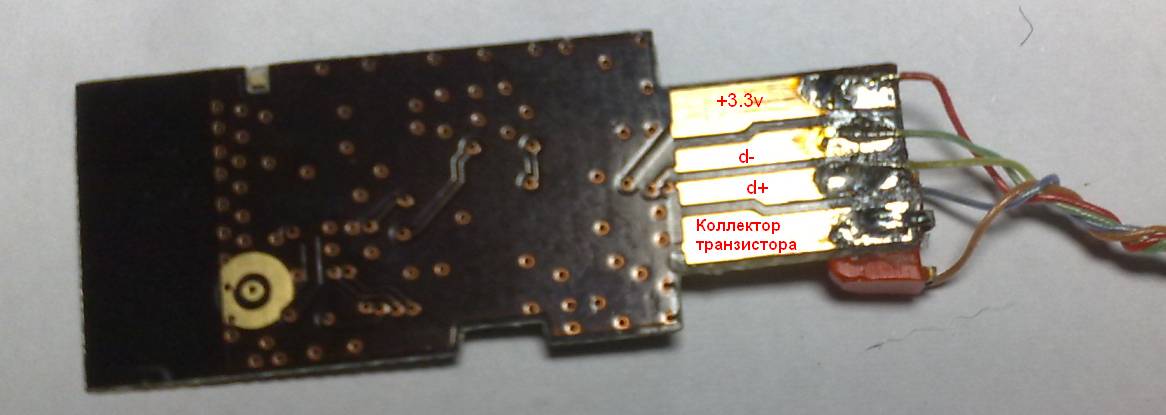

Провода из разъёма легко вынимаются. Транзистор приклеил к модулю клеем. Я паял модуль прямо к кабелю:
(Кликнуть для увеличения)

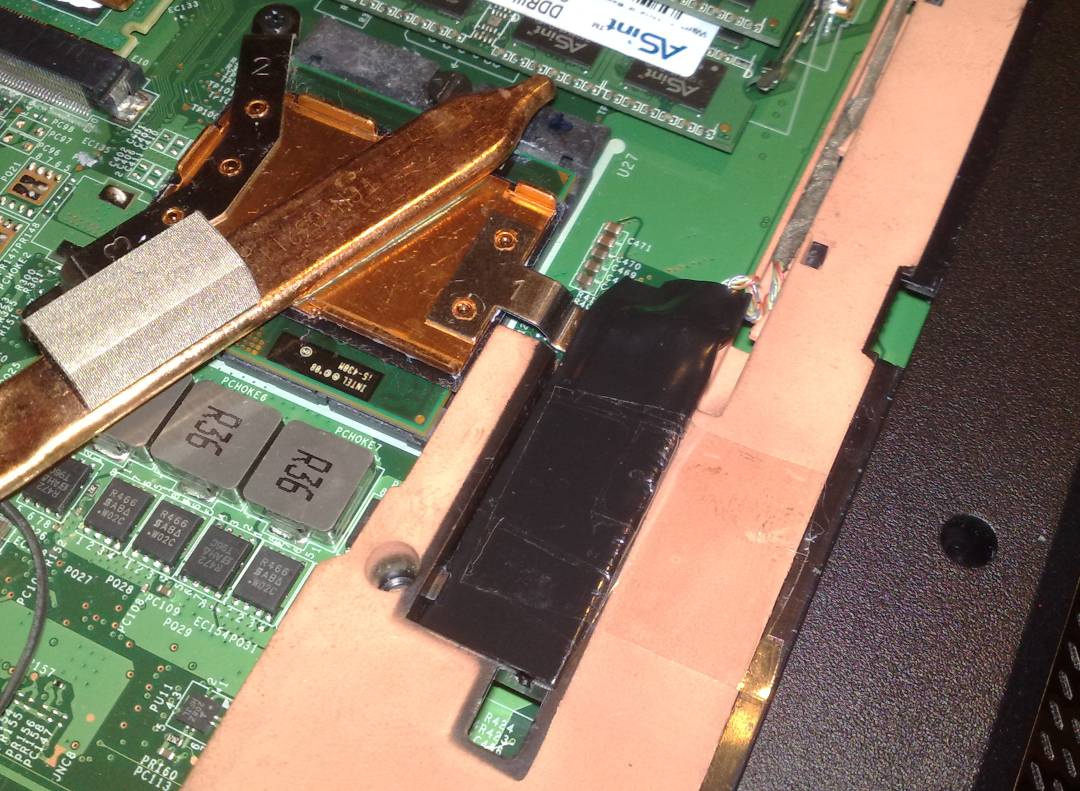

Корпус ноута изнутри покрыт токопроводящим слоем хз чего, поэтому я рекомендую заматывать модуль скотчем или изолентой:
Имея базовые навыки обращения с паяльником и руки правильной анатомической формы можно подключить к этому разъему любой USB блютуз. У GX740 на сенсорной панели есть кнопка включения\выключения блютуза, она подает 3.3в на 10-й пин разъёма в положении ВКЛ, и ничего не подает в положении ВЫКЛ. Модуль работать может и без кнопки постоянно включеным подъедая без того тощую для такого ноута батарейку, но так не интересно) Тока на управляющем пине не хватает для работы блютуз модуля, поэтому чтобы кнопка работала нужно сделать простой транзисторный ключ. Под рукой был только КТ315Б, поэтому делал на нем, он биполярный (обычно делают на полевых). Схема простая, заодно указал куда какой пин паять:
Провода из разъёма легко вынимаются. Транзистор приклеил к модулю клеем. Я паял модуль прямо к кабелю:
(Кликнуть для увеличения)
Корпус ноута изнутри покрыт токопроводящим слоем хз чего, поэтому я рекомендую заматывать модуль скотчем или изолентой:
