Про перенос тачпада из Samsung R70 в R560.
Разъёмы тачпада в этих двух ноутах отличаются, но функции пинов в разъёме те же самые. Поэтому достаточно просто изготовить переходник.

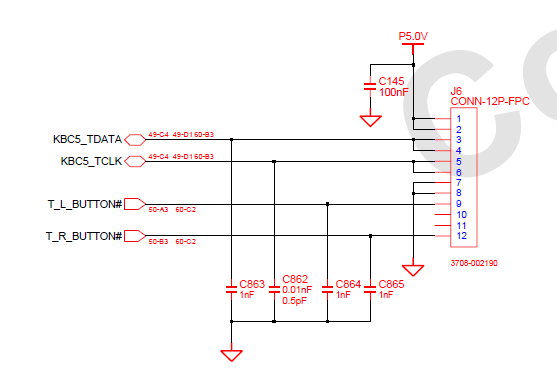

<br/><br/>Распиновка R70:
<br/><img src="//st.overclockers.ru/legacy/v1/199764.png" vspace="3">
<br/><br/>Распиновка R560:
<br/><br/><br/>Сама байда после изготовления выглядит так(кликнуть для увеличения на картинку):
<br/><br/><br/>Разъём для тачпада аккуратно отковырян со старой матери от R70. Можно припаять провода к тачпаду напрямую, но будет неудобно разбирать ноут если вдруг. Расстояние между...
Разъёмы тачпада в этих двух ноутах отличаются, но функции пинов в разъёме те же самые. Поэтому достаточно просто изготовить переходник.
Распиновка R70:
Распиновка R560:
Распиновка R560:
Сама байда после изготовления выглядит так(кликнуть для увеличения на картинку):
Разъём для тачпада аккуратно отковырян со старой матери от R70. Можно припаять провода к тачпаду напрямую, но будет неудобно разбирать ноут если вдруг. Расстояние между пинами разъма малы, перед пайкой запасаемся нормальным паяльником с острым жалом и паяльными причиндалами (в идеале паяльной пастой). Первый пин разъёмов на плате помечен треугольником.
Позадавать вопросы можно здесь.
Разъём для тачпада аккуратно отковырян со старой матери от R70. Можно припаять провода к тачпаду напрямую, но будет неудобно разбирать ноут если вдруг. Расстояние между пинами разъма малы, перед пайкой запасаемся нормальным паяльником с острым жалом и паяльными причиндалами (в идеале паяльной пастой). Первый пин разъёмов на плате помечен треугольником.
Позадавать вопросы можно здесь.
