Введение

  Некоторые из вас зададутся вопросом - "Зачем делать тестирование кулера, который на текущий момент не протестировал только ленивый ?!" На самом деле в основе этого тестирования лежит... разрешение противоречий между тестировщиком и пользователями нашей Конференции, которые появились в результате тестирования данного кулера

на платформах "сокет 1200" и "сокет 1151-2". Суть претензий проста - "Гидэ заявленные 280 уатт ? Покажы! Ткны!" А заодно мы оценим "потанцевал" данной системы охлаждения на... АМ4. Результаты нашей "экспертизы" будет окончательными и обжалованию не подлежат.

Упаковка и комплектация

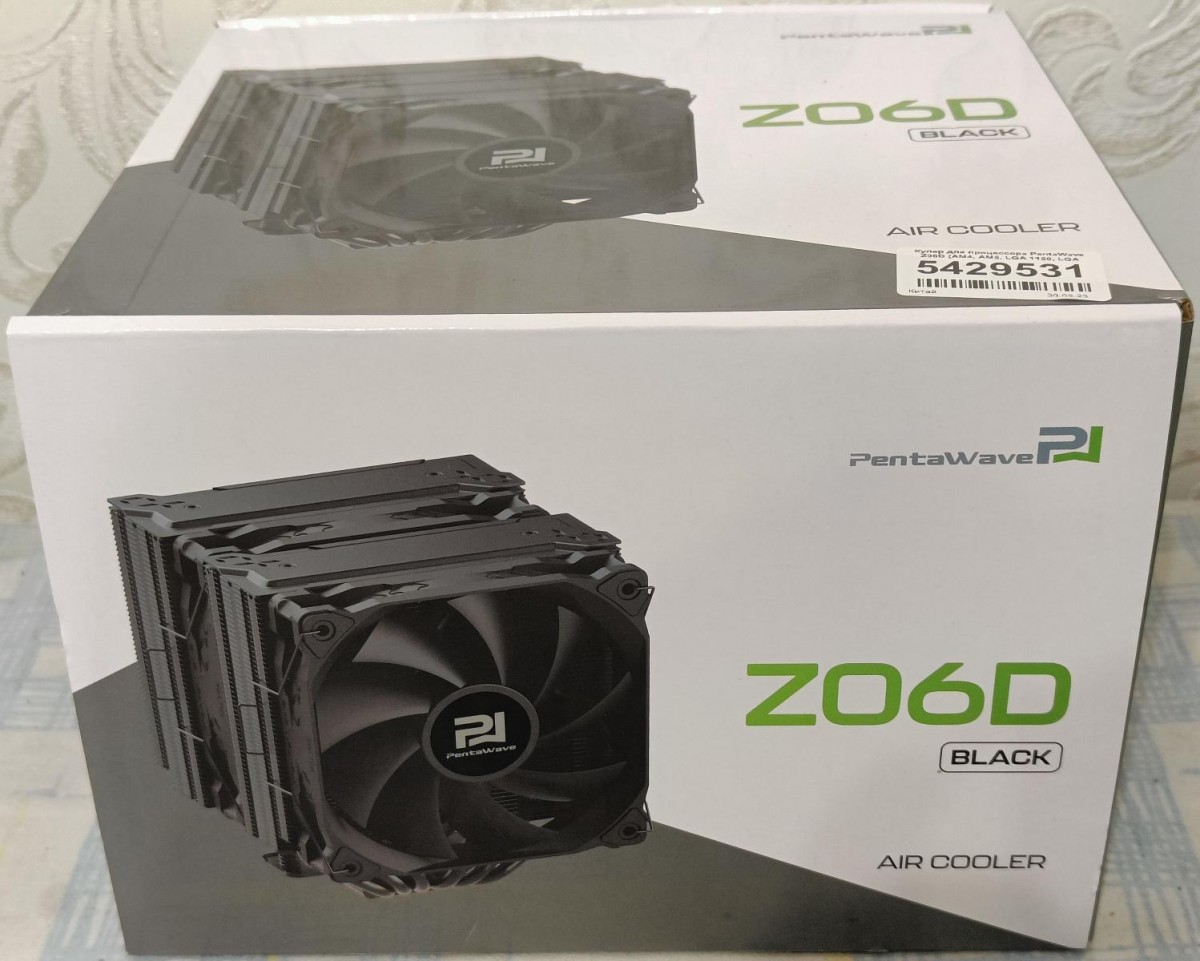

   Кулер упакован в глянцевую коробку из гофрокартона с цветной полиграфией. На упаковке перечислены особенности кулера

  такие как : пайка ребер к теплотрубкам и пайка теплотрубок и основания, поддержка актуальных сокетов.

  На задней стороне приведены краткие характеристики кулера на английском языке.

  После открытия коробки (пломба отсутствует изначально) нас встречает лист пенополиэтилена.

  Под ним в ванне из пенополиэтилена лежит радиатор с аксессуарами и вентиляторами.

   Пакеты со скобами и крепежами запаяны, а вот с бэкплейтами и кронштейнами - нет.

   Фиксатор для АМД процессоров подойдет только на платформу АМ5, для процессоров АМ4 он немного великоват и не обеспечивает равномерный прижим.

Радиатор

   Радиатор кулера собран на шести 6мм U-образных окрашенных черной краской поверх никелировки. Каждая секция набрана 54 большими и 4 малыми ребрами толщиной 0.4мм и с межреберным расстоянием 1.6мм. Ребра радиатора - из никелированного алюминия, поверх которого нанесена порошковая черная краска (постучите по радиатору - и краска отлетит, царапается краска очень легко).

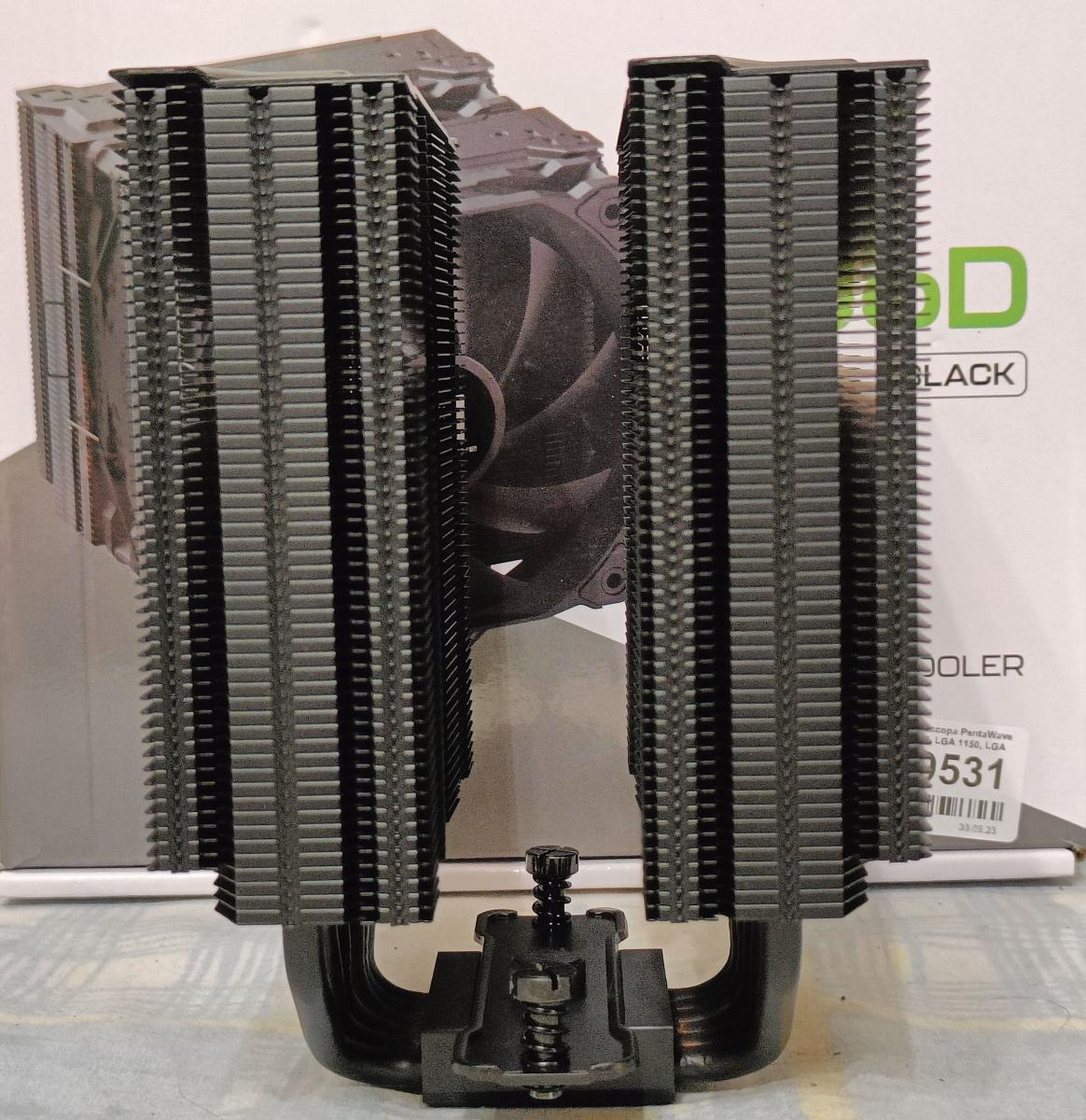

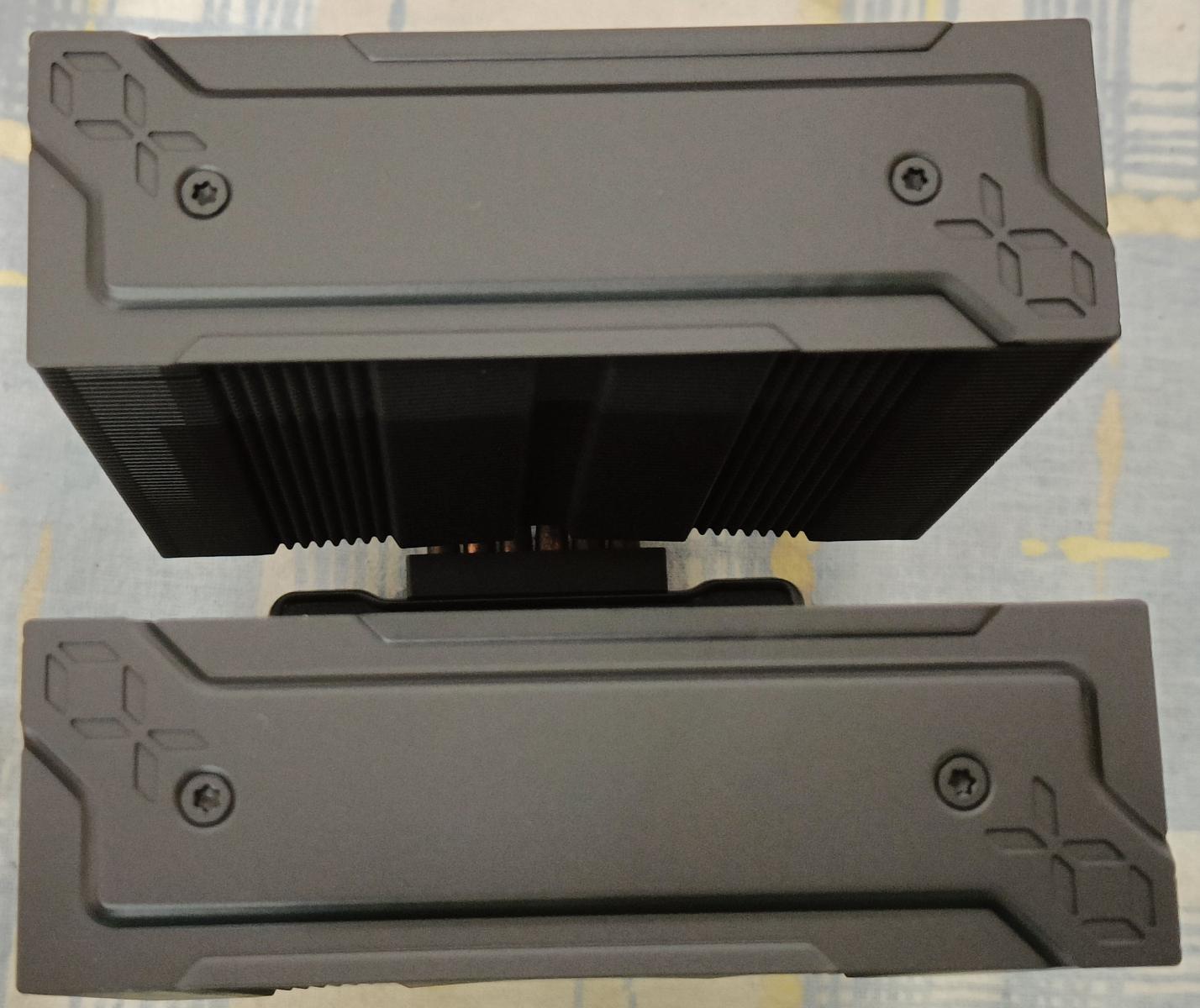

   С боков радиатор загнут, для создания туннельного эффекта, а также собран замками в трех местах.

   Декоративная накладка держится на радиаторе при помощи двух шурупов.

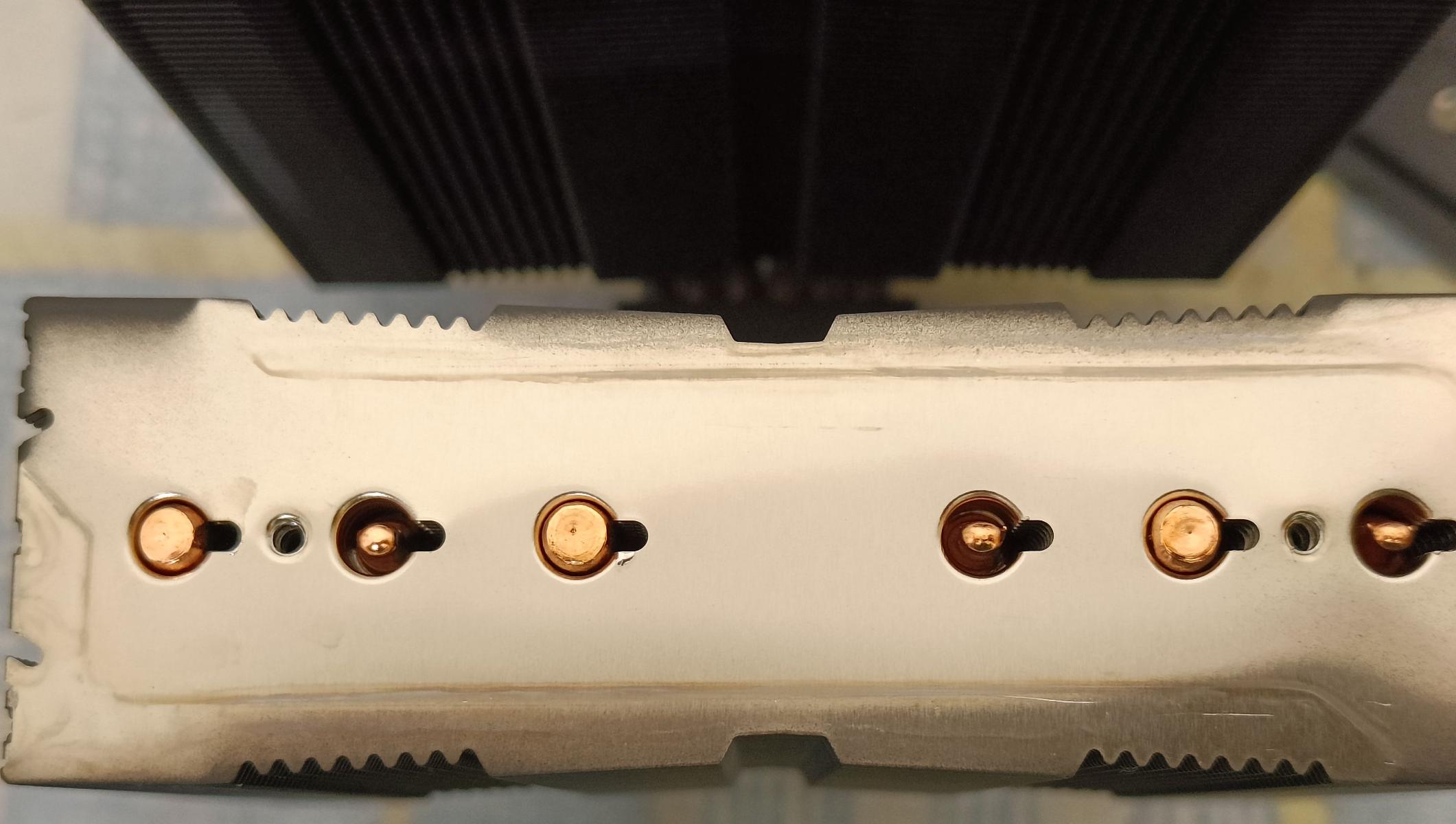

   Как можете видеть, радиатор окрашен краской только снаружи. Верхние пять ребер пропаяны только частично.

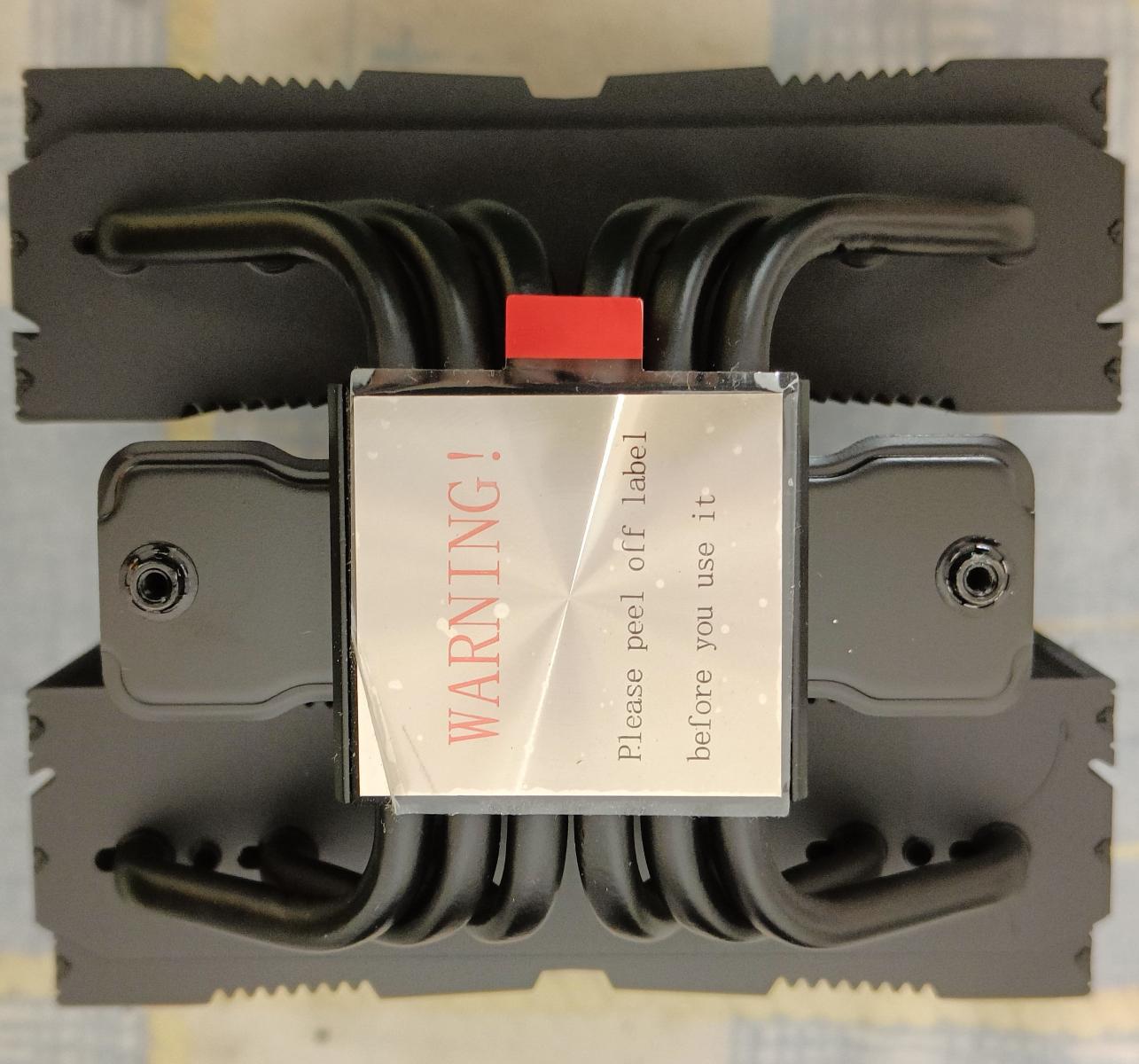

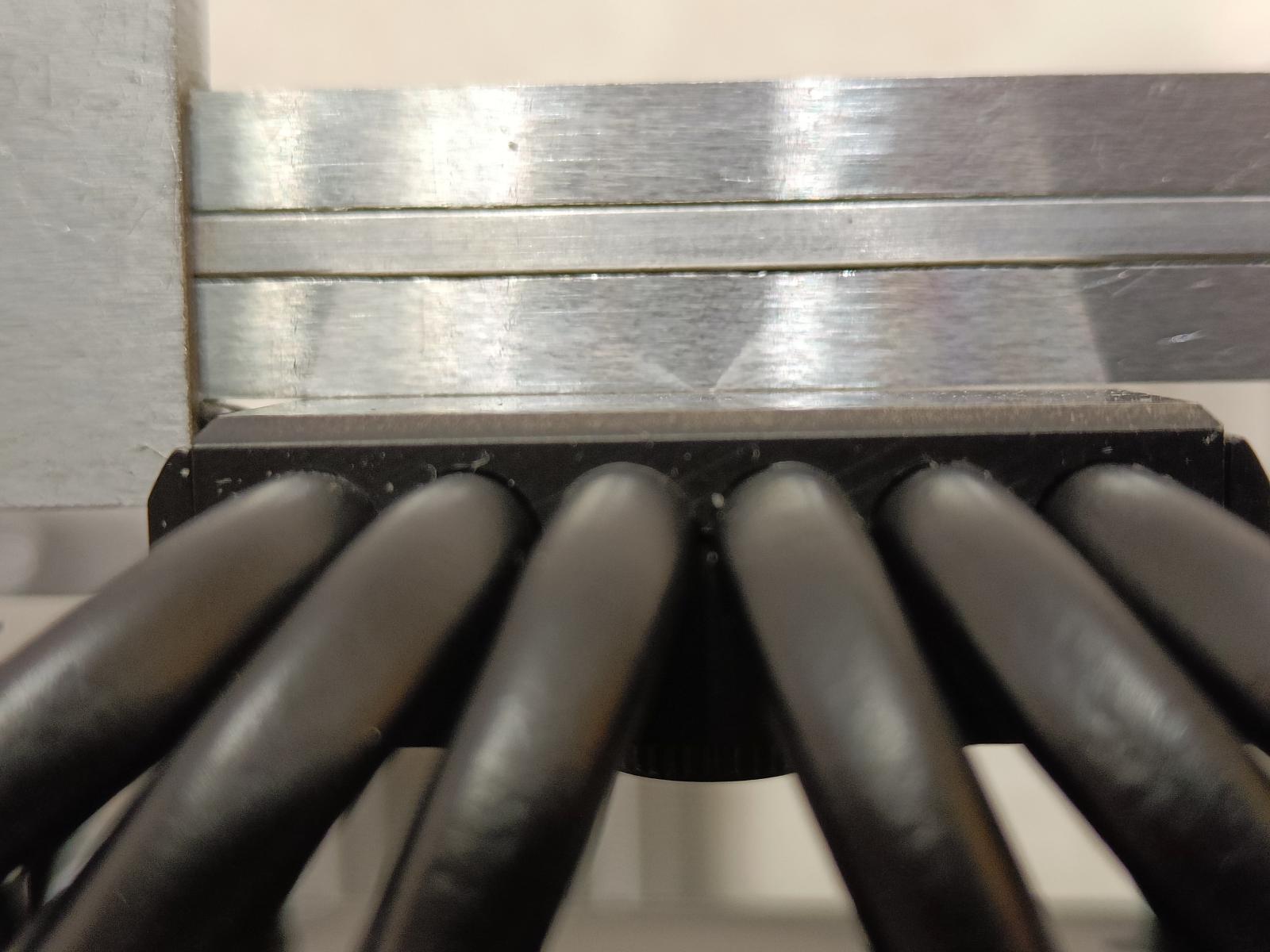

   Основание фрезеровано и хорошо отшлифовано - следы от фрезы видны глазом, но тактильно не ощущаются.

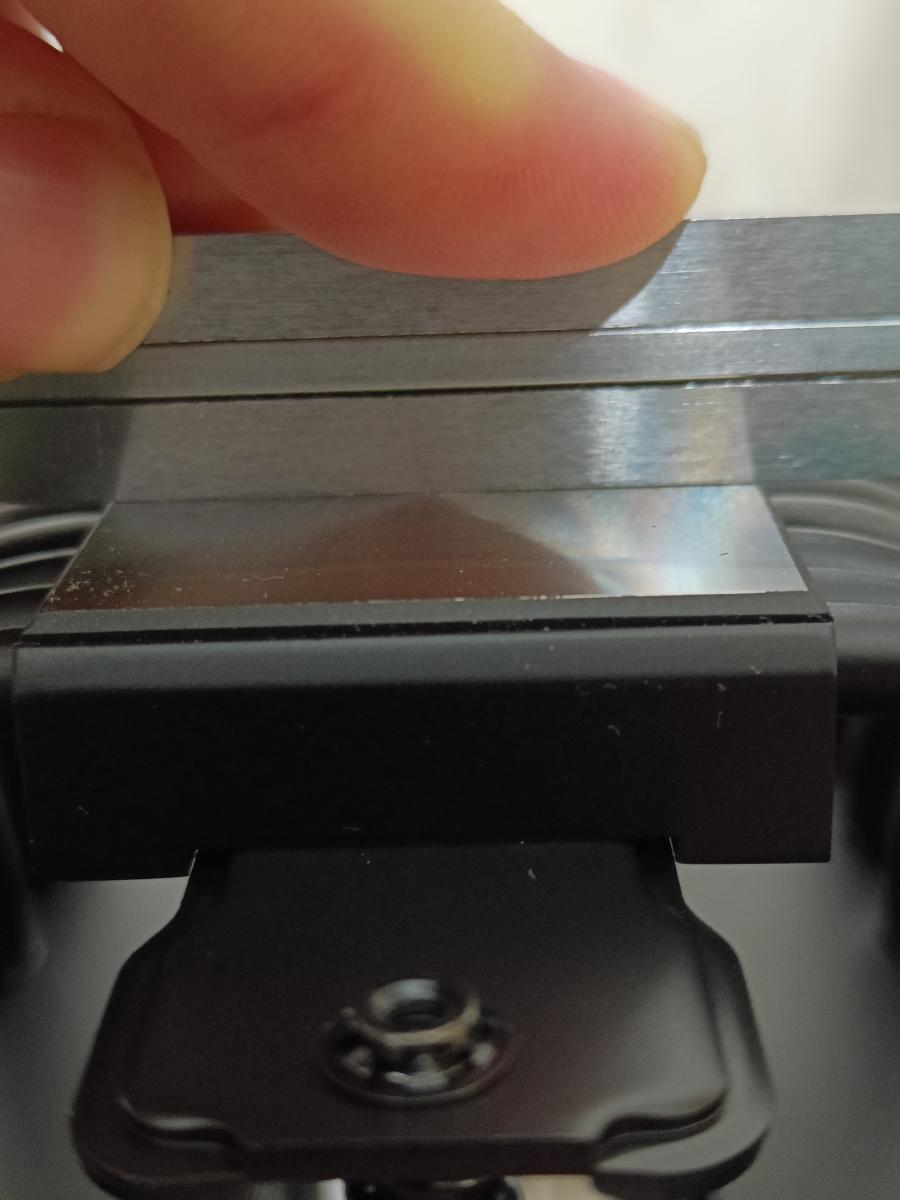

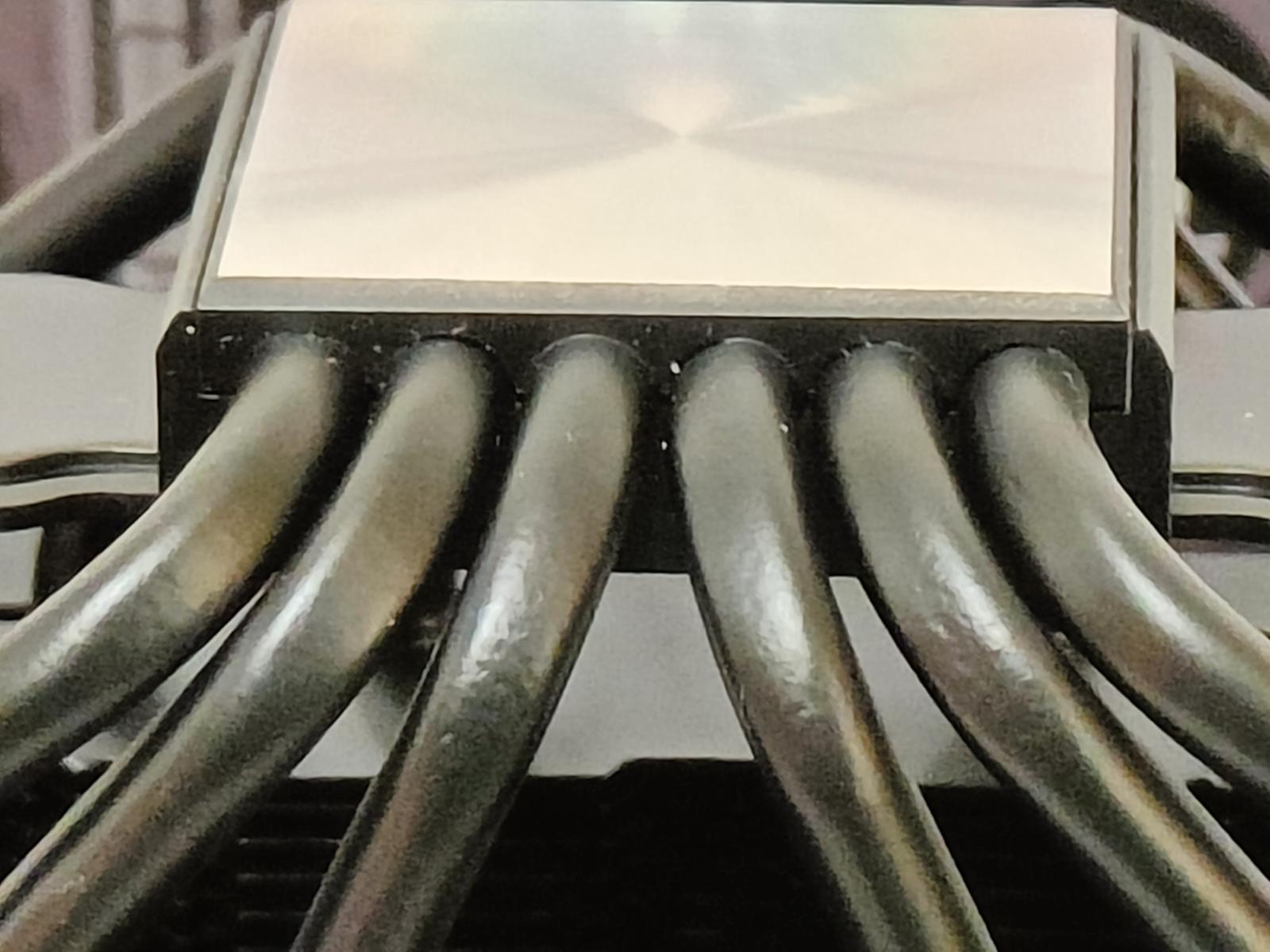

   Основание у кулера горбатое.

Вентилятор

   В комплекте идут два 120мм вентилятора, основанные на подшипнике с "магнитным центрированием". На оборотах до 1400 вентиляторы можно назвать условно тихими, но при оборотах выше 1500 вентиляторы становятся шумными. Noiseblocker eLoop (которые тоже с магнитным центрированием) значительно тише на максимальных оборотах (1500-2100).

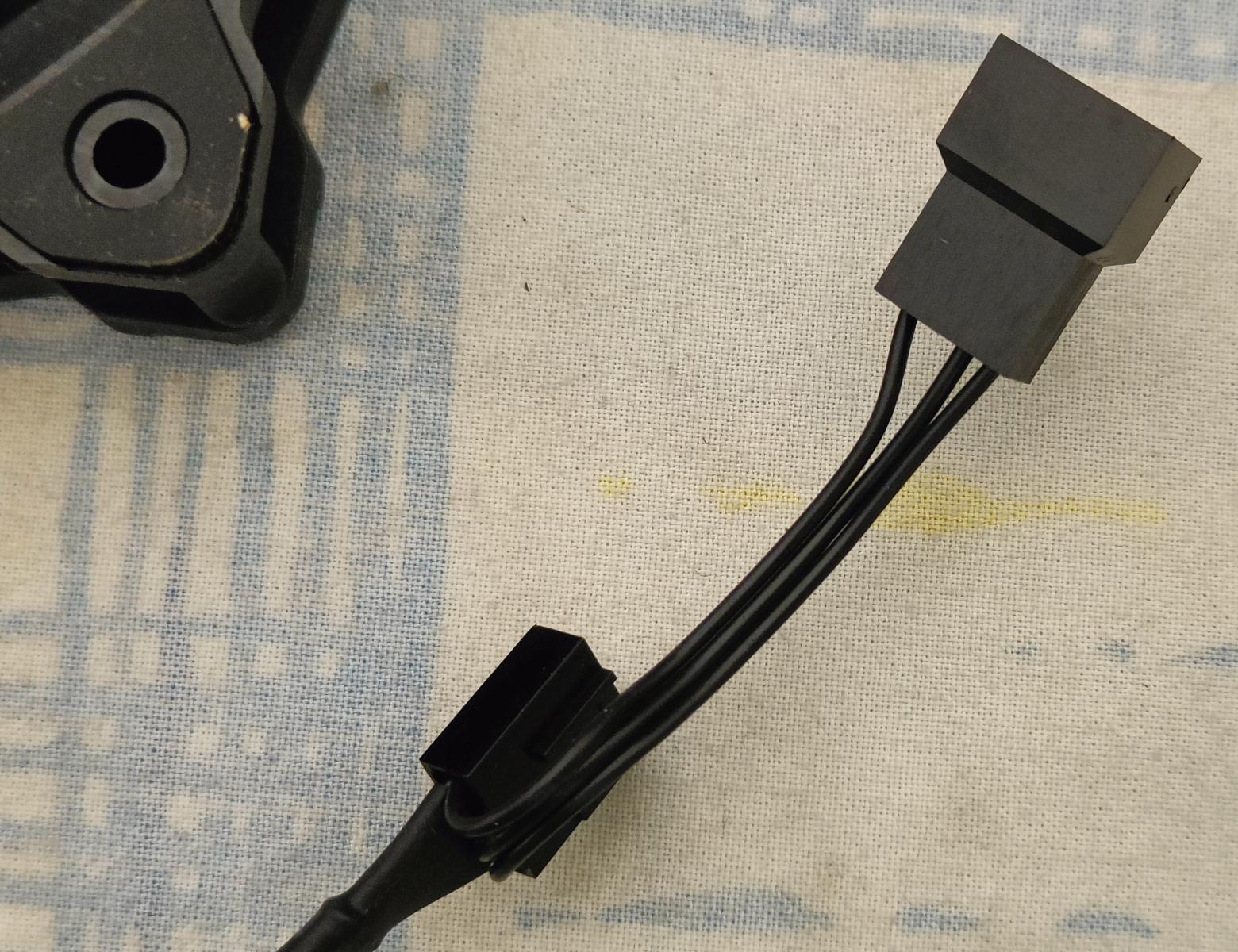

   Вентиляторы можно объединять в цепь, что избавляет нас от использования разветвителя. Второй недостаток вентиляторов - слишком длинный провод для вентиляторов ЦПУ-кулера (200+ мм это очень много, вполне хватило бы и 50-65мм).

Установка и совместимость

  Сокет 1700

   Установка простая и интуитивно понятная.

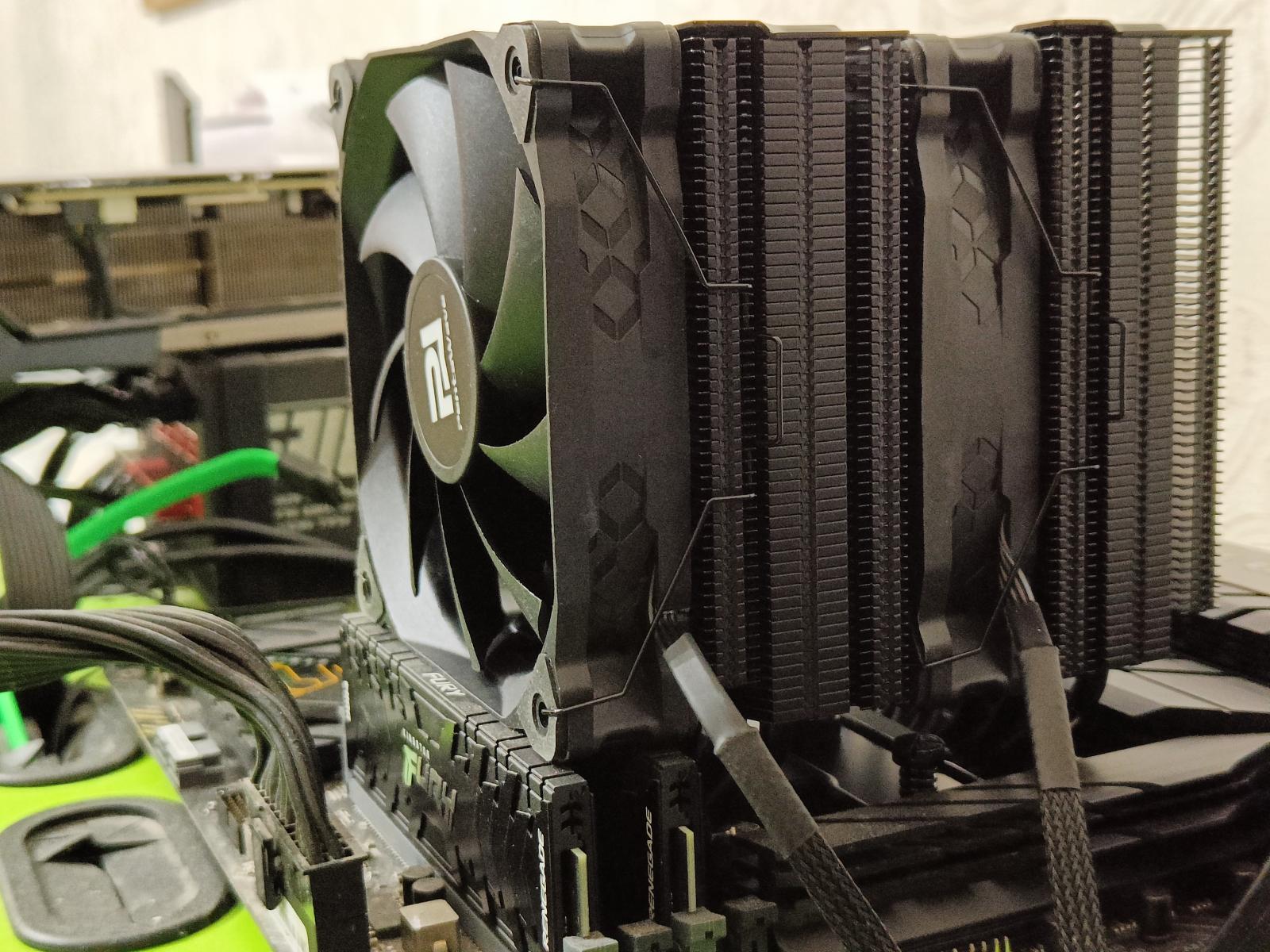

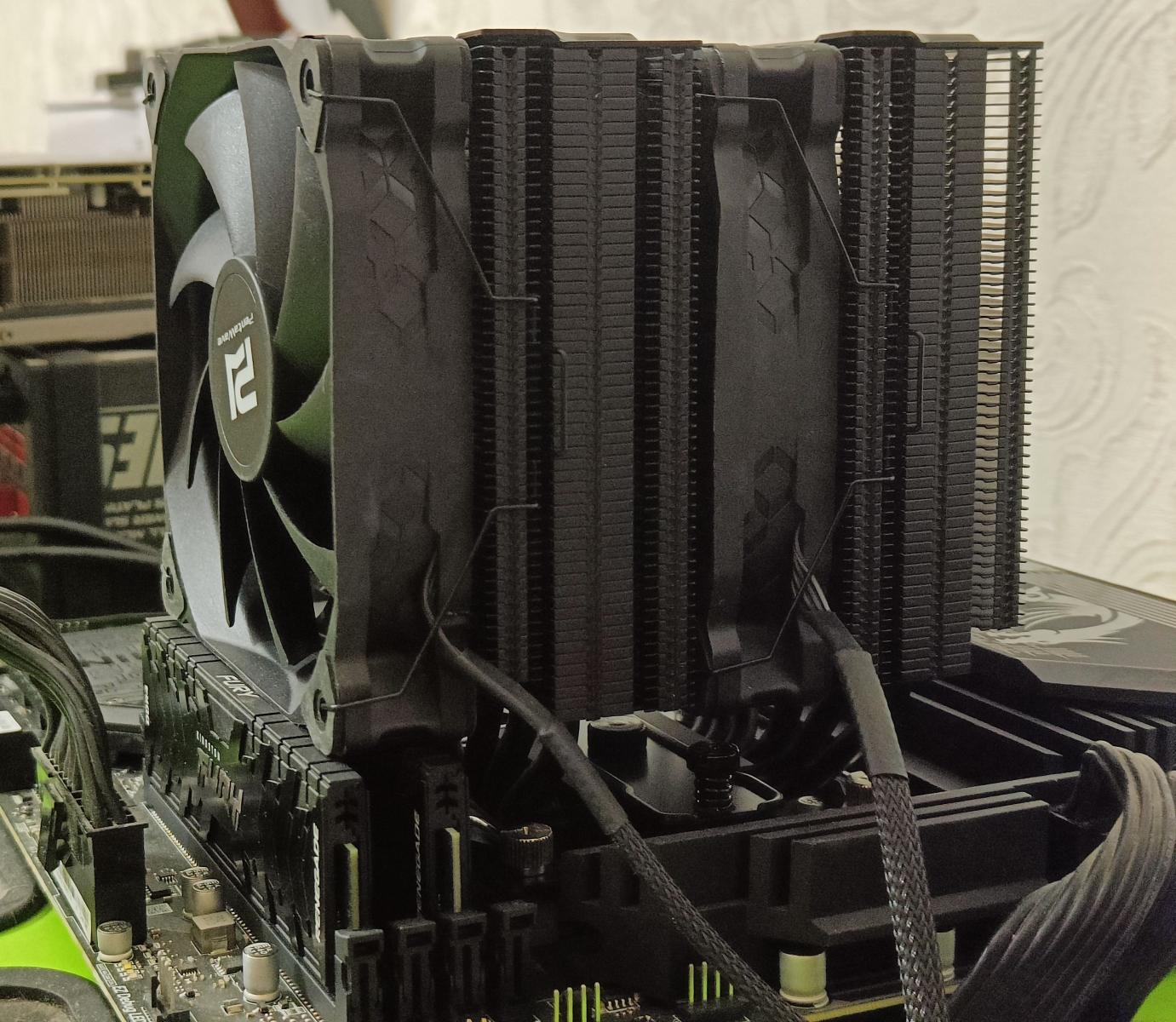

   Кулер в сборе перекрывает все четыре слота оперативной памяти. Память с высокими радиаторами вроде Corsair Dominator несовместима с данным кулером.

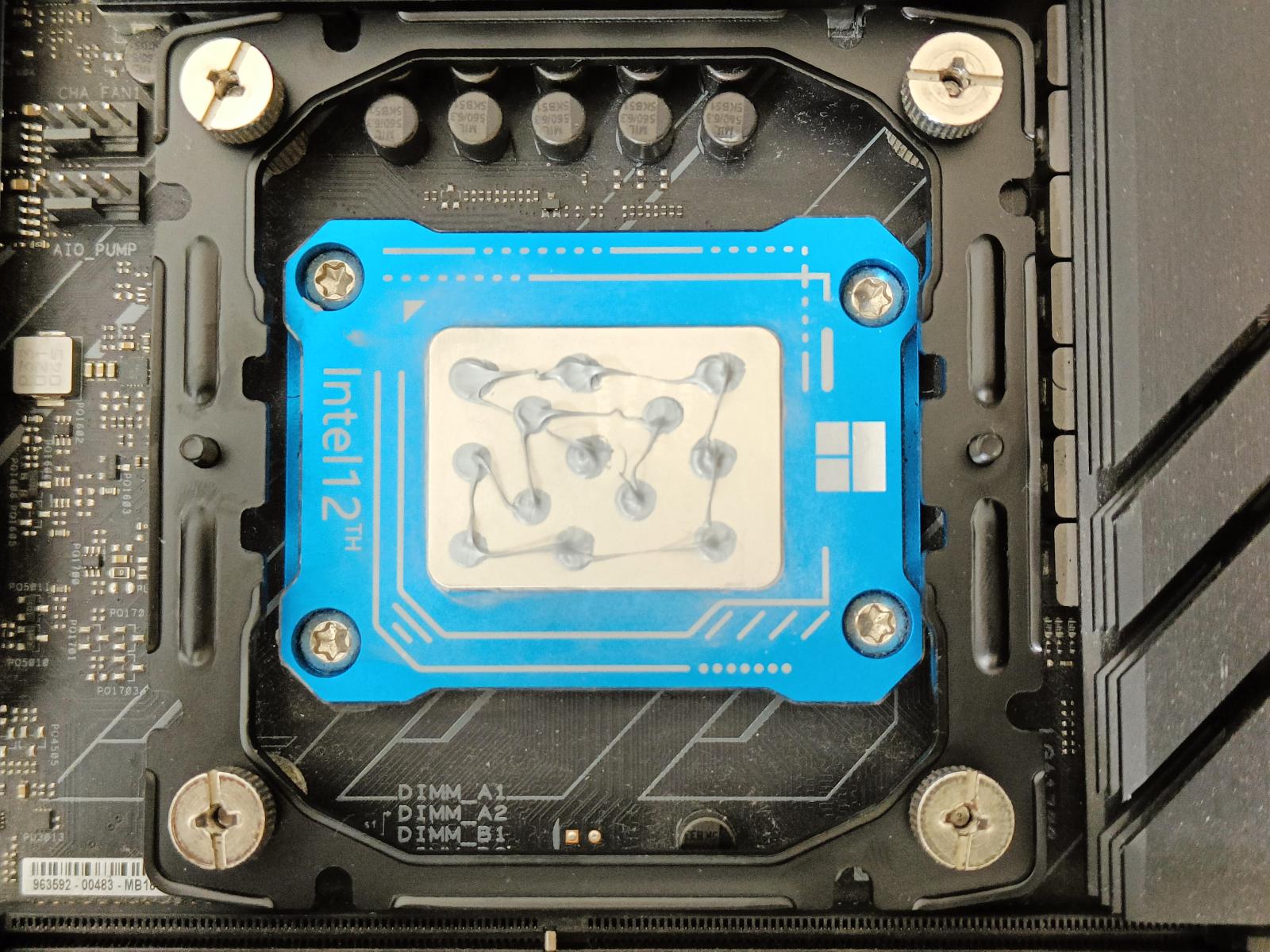

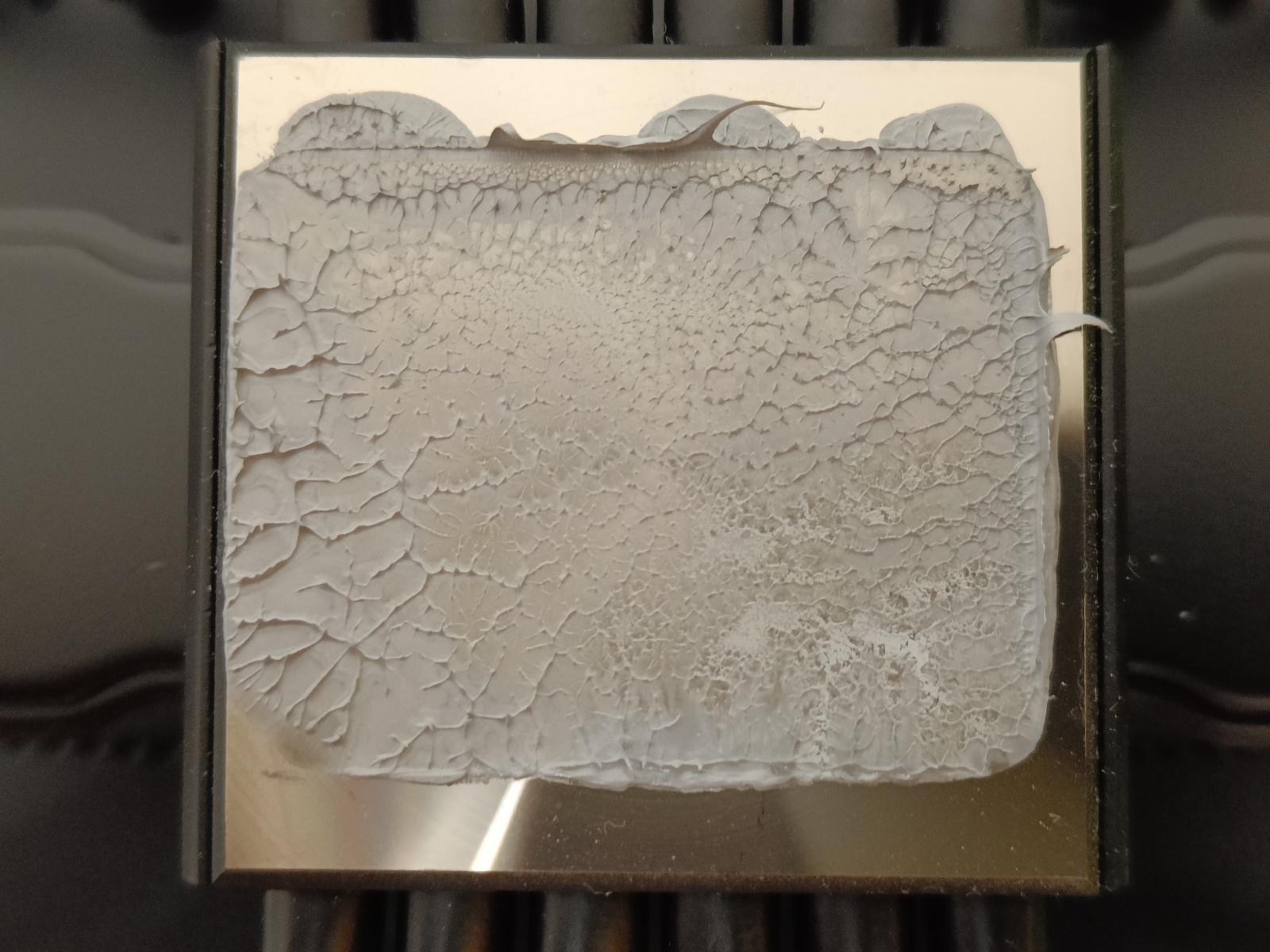

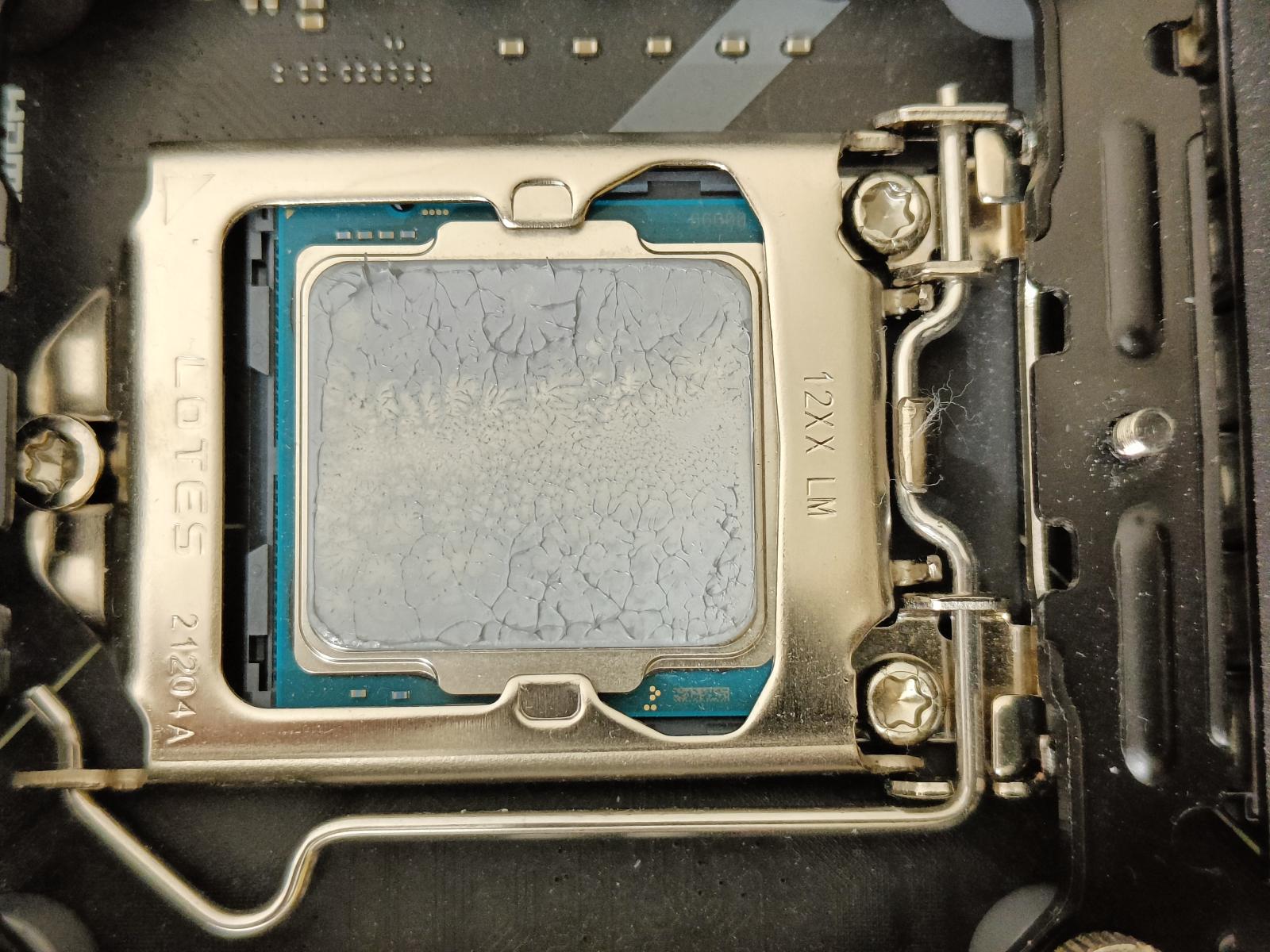

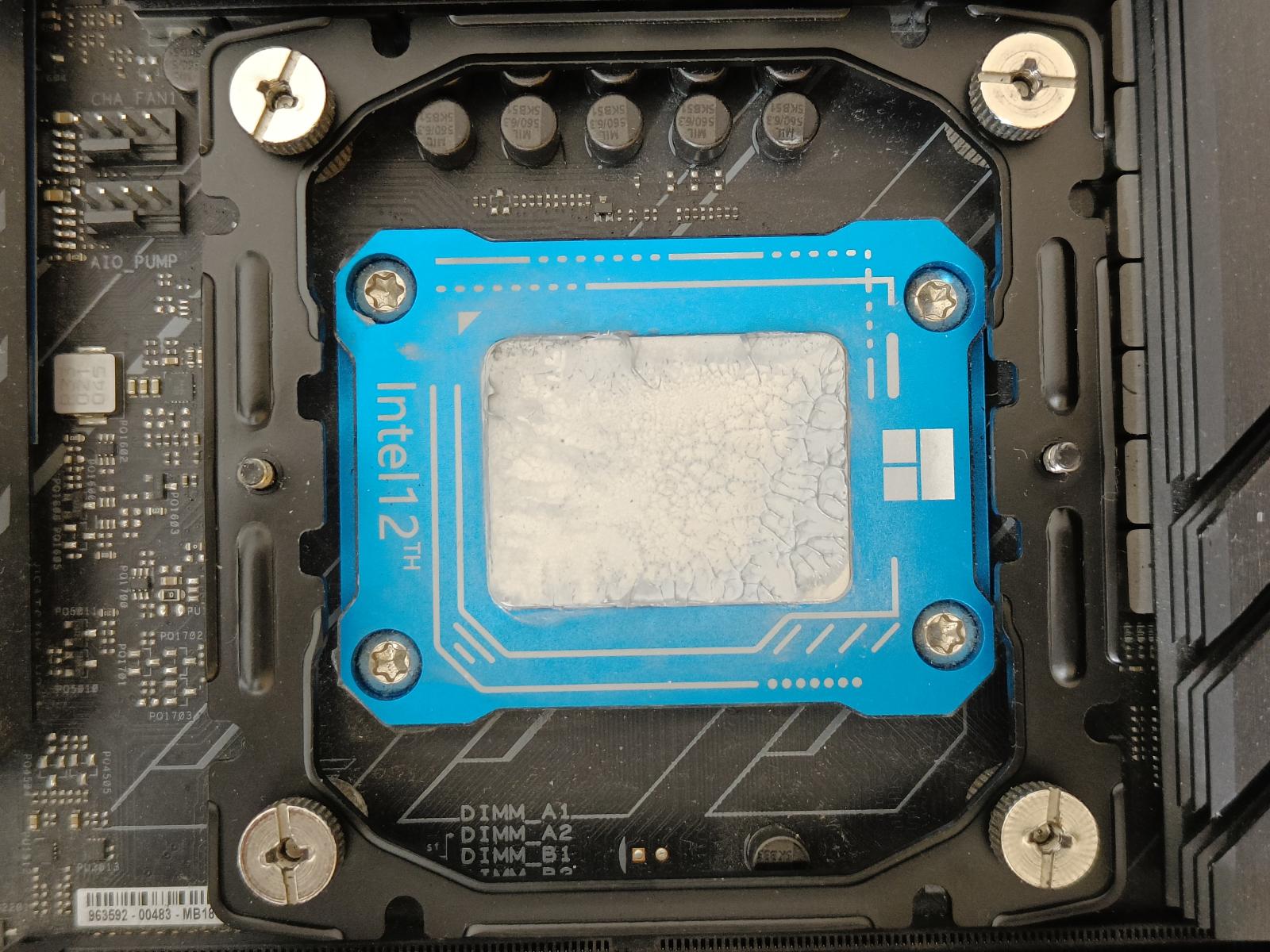

  Кривое основание кулера не позволило получить хороший отпечаток на i7-12700k.

  Сокет АМ4

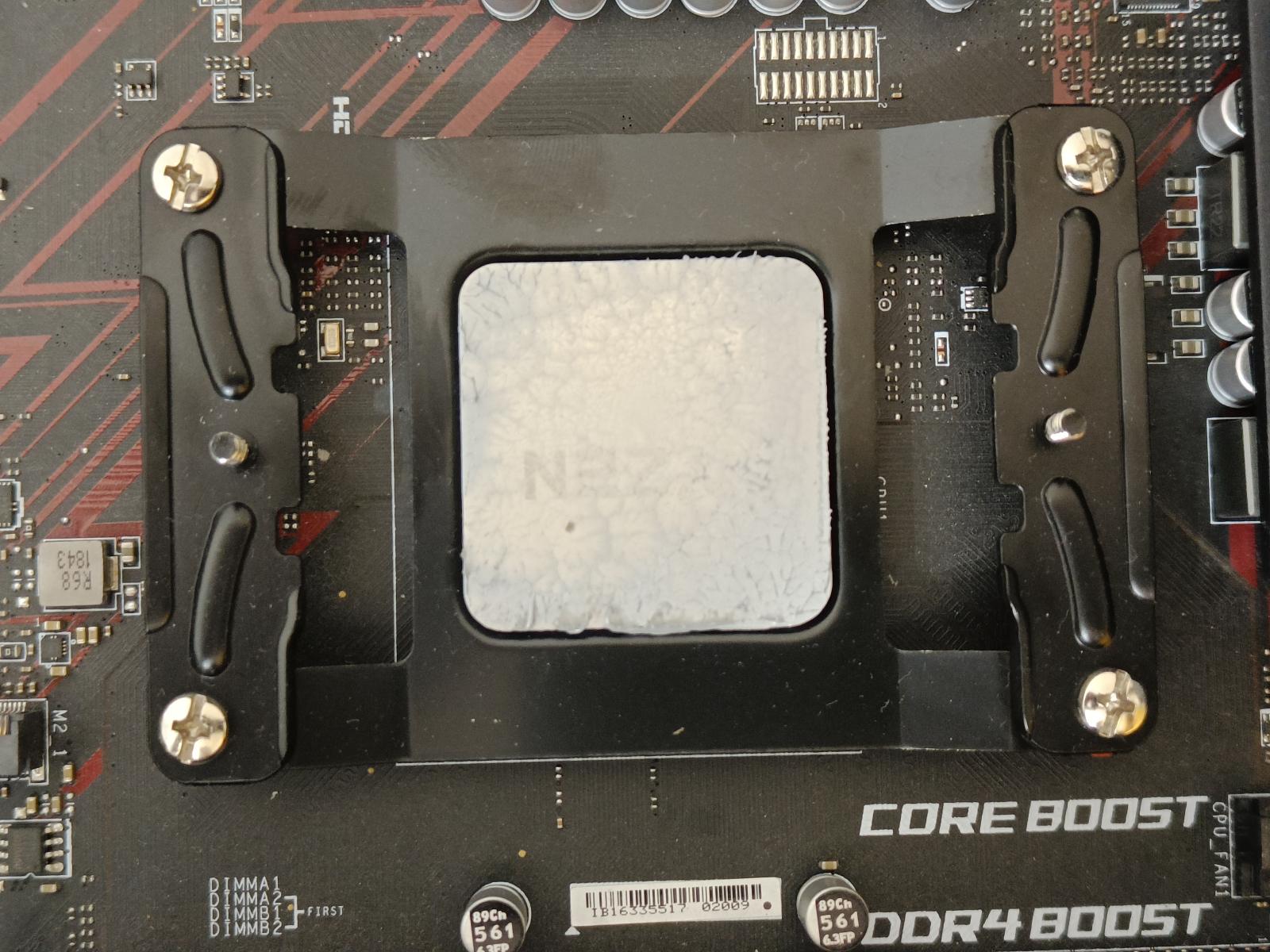

   Вместо комплектного фиксатора я воспользовался фиксатором, купленным мною на распродаже на АлиЭкспресс вместе с Phantom Spirit 120SE. Данный аксессуар более надежно фиксирует процессор в гнезде АМ4. Втулки-изоляторы из набора кулера имеют пониженную высоту - 9.5мм и укороченные винты.

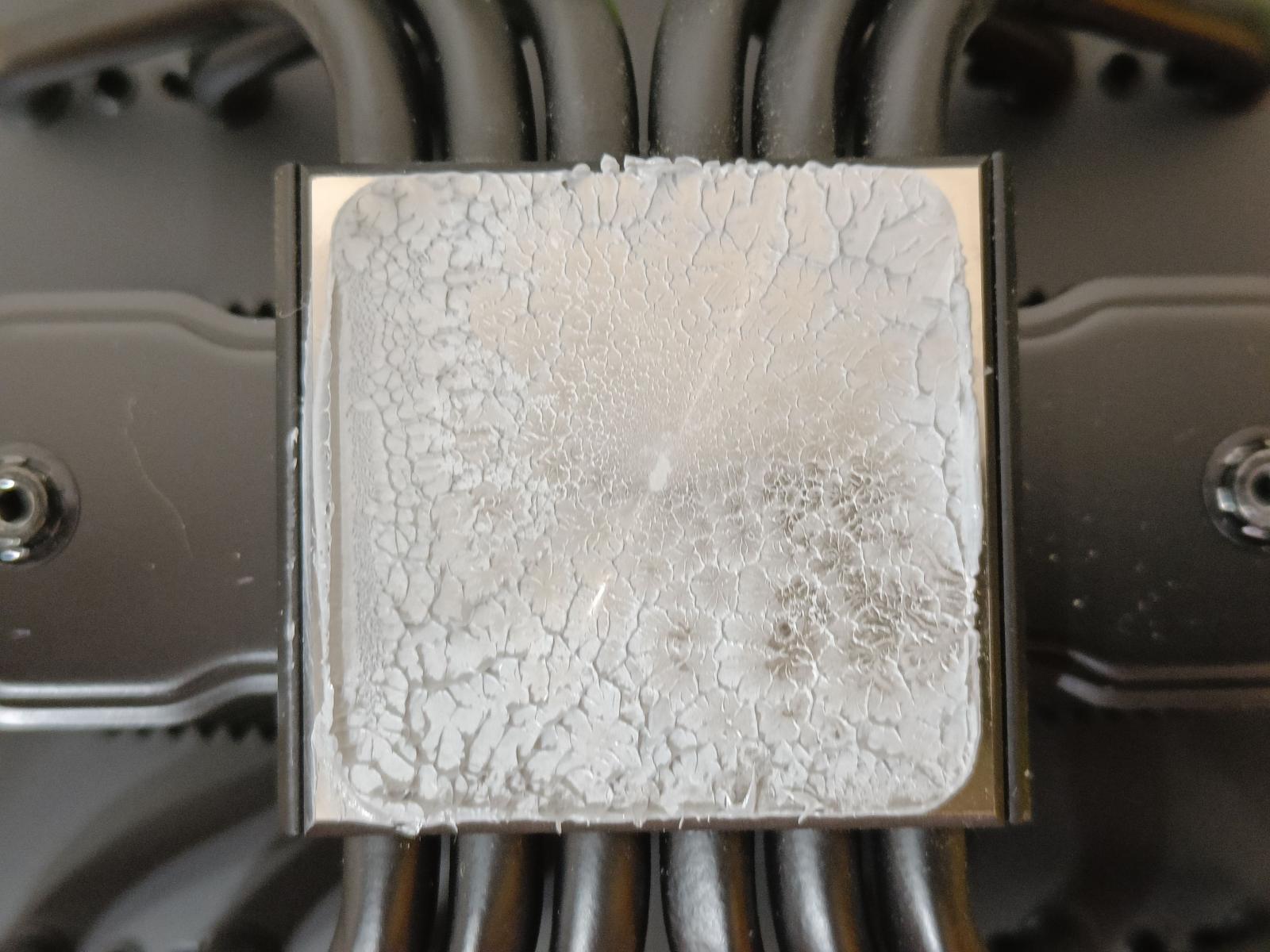

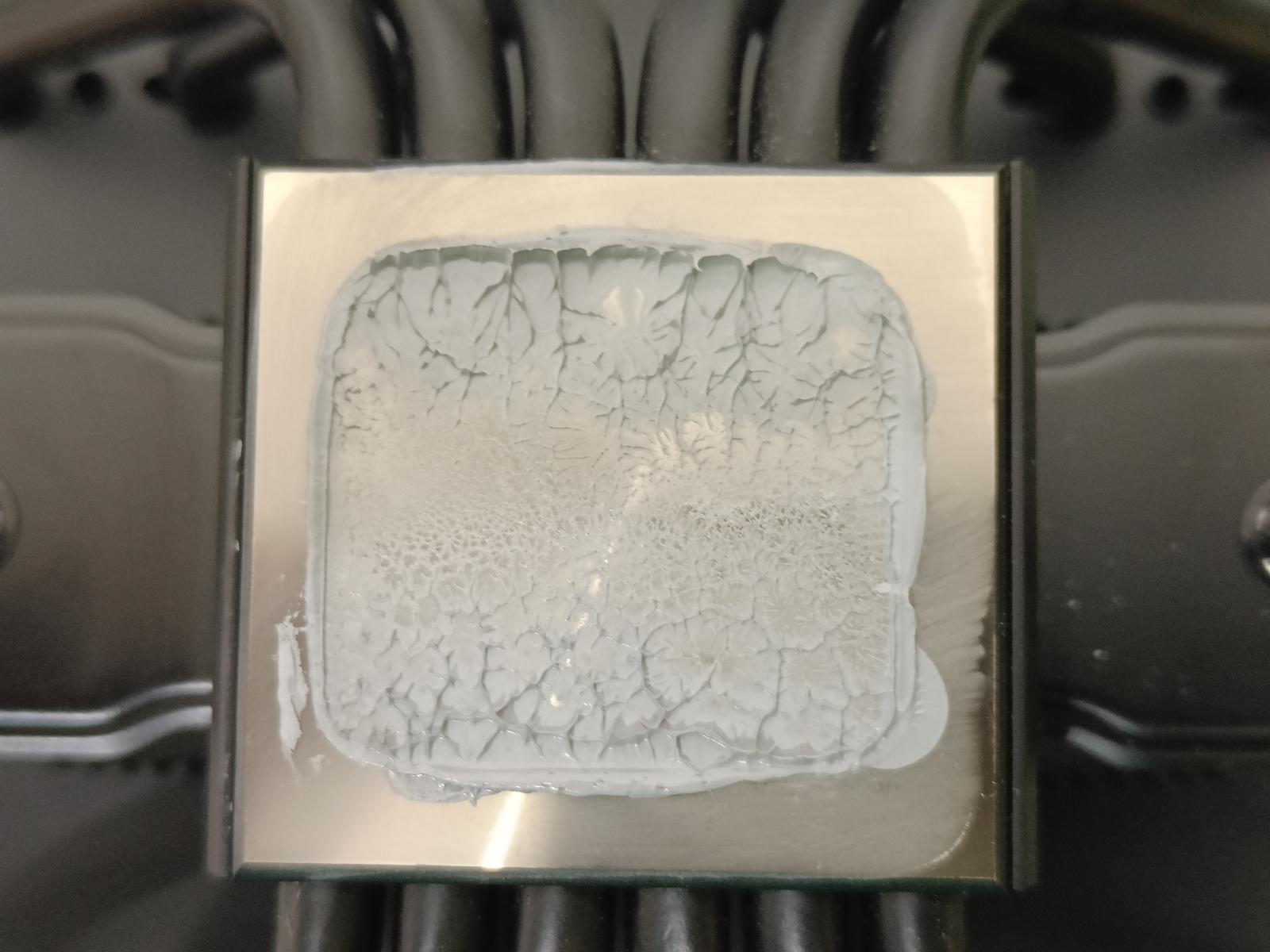

  Кривое основание не позволило получить качественный отпечаток и на АМ4.

  Сокет 1200

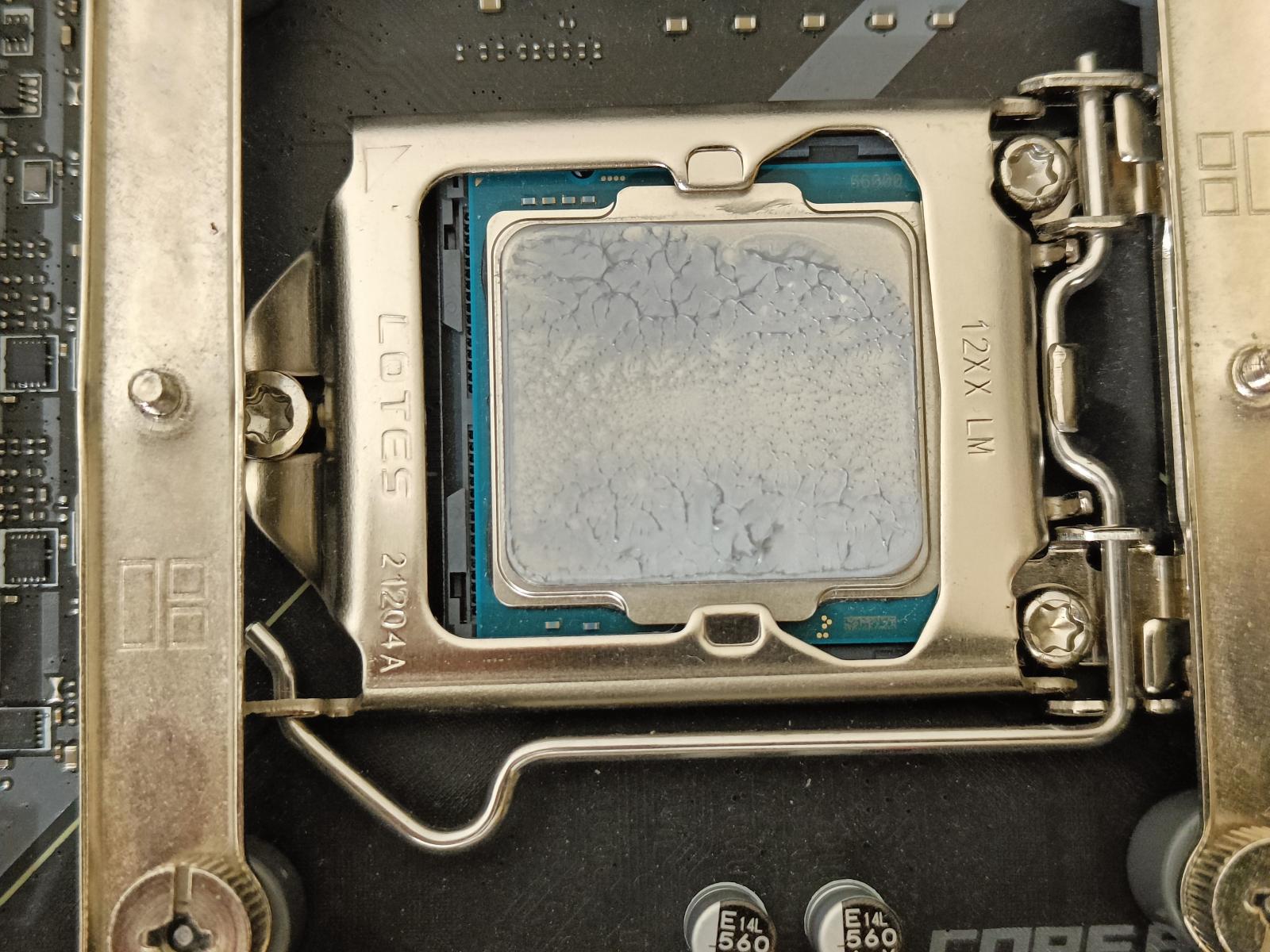

  Интересный отпечаток - прямоугольник по средней трети. Но все еще далеко до идеала.

  Как видите, с совместимостью с оперативной памятью с высокими радиаторами у Frost Spirit 140 дела обстоят намного лучше.

  А это - отпечаток Frost Spirit 140 на 11700К. Похоже что не только основания у кулеров бывают горбатыми. К сожалению - приходится работать с тем, что есть. Шлифовка теплораспределительной крышки процессора - это уже своего рода читерство (если мы говорим о тестировании), но как эксперимент в рамках нашего ресурса - вполне себе имеет право на жизнь.

Тестовая конфигурация и методика тестирования

Тестовая конфигурация

Socket 1200

Материнская плата : MSI Z590 Gaming Plus , Socket 1200, BIOS - 7D07vA9

Процессор :Core i7-11700K 3.6-5.0GHz (Rocket Lake, L3 - 16Mb), лимиты сняты, LLC4

Диск №1: Samsung 970 EVO Plus 250Gb NVME

Socket 1700

Материнская плата : Asus TUF Gaming Z690-Plus D4 , Socket 1700, BIOS - 2204

Процессор :Core i7-12700K 3.8-5.0GHz (Alder Lake, L3 - 25Mb), лимиты сняты

Диск №1 : Kingston NV1 [SNVS/250G] NVME

Socket AM4

Материнская плата : MSI X470 Gaming plus, Socket AM4, BIOS - 7B79vAK2(Beta version)

Процессор :Ryzen 7 5800X 3.8-4.7GHz (Vermeer, L3 - 32Mb), PBO On, LLC4

Диск №1 : Samsung 860EVO 250Gb SATA-3

Общее "железо"

Диск №2 : Samsung 860EVO 1Tb SATA-3

ОЗУ : 2х16Gb 3600MHz CL16 Kingston Fury Renegade [KF436C16RB1K2/32]

Видеокарта : MSI RTX 3080 Suprim 10Gb

Блок питания : Zalman Acrux 850Вт, платиновый (ZM850-ARX)

Операционная система : Windows 10 Pro с последними обновлениями

Корпус : Thermaltake Core P5 Green (Открытый стенд)

Система охлаждения : PentaWave Z06D, Thermalright Frost Spirit 140.

Сводные характеристики

Результаты тестирования

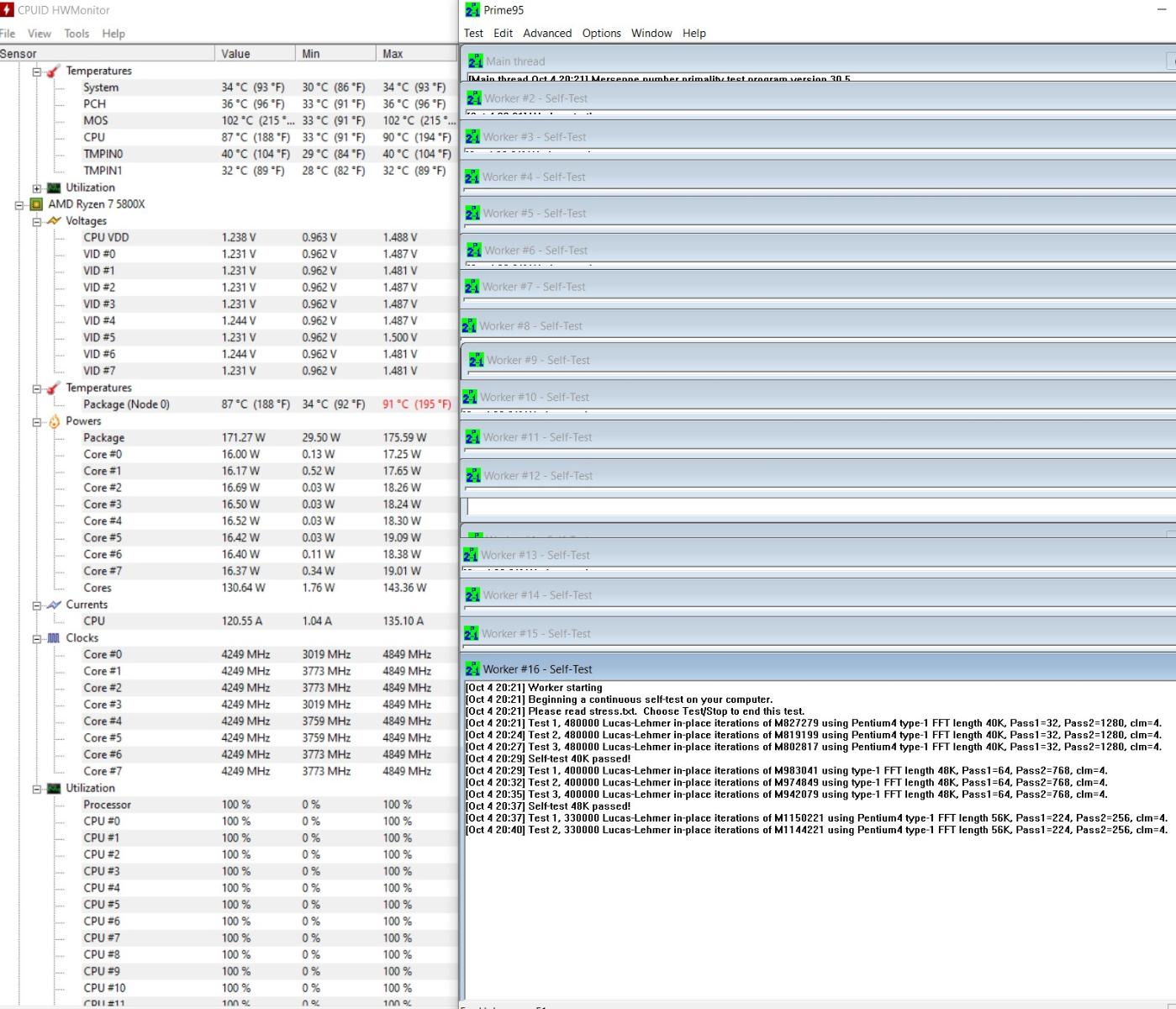

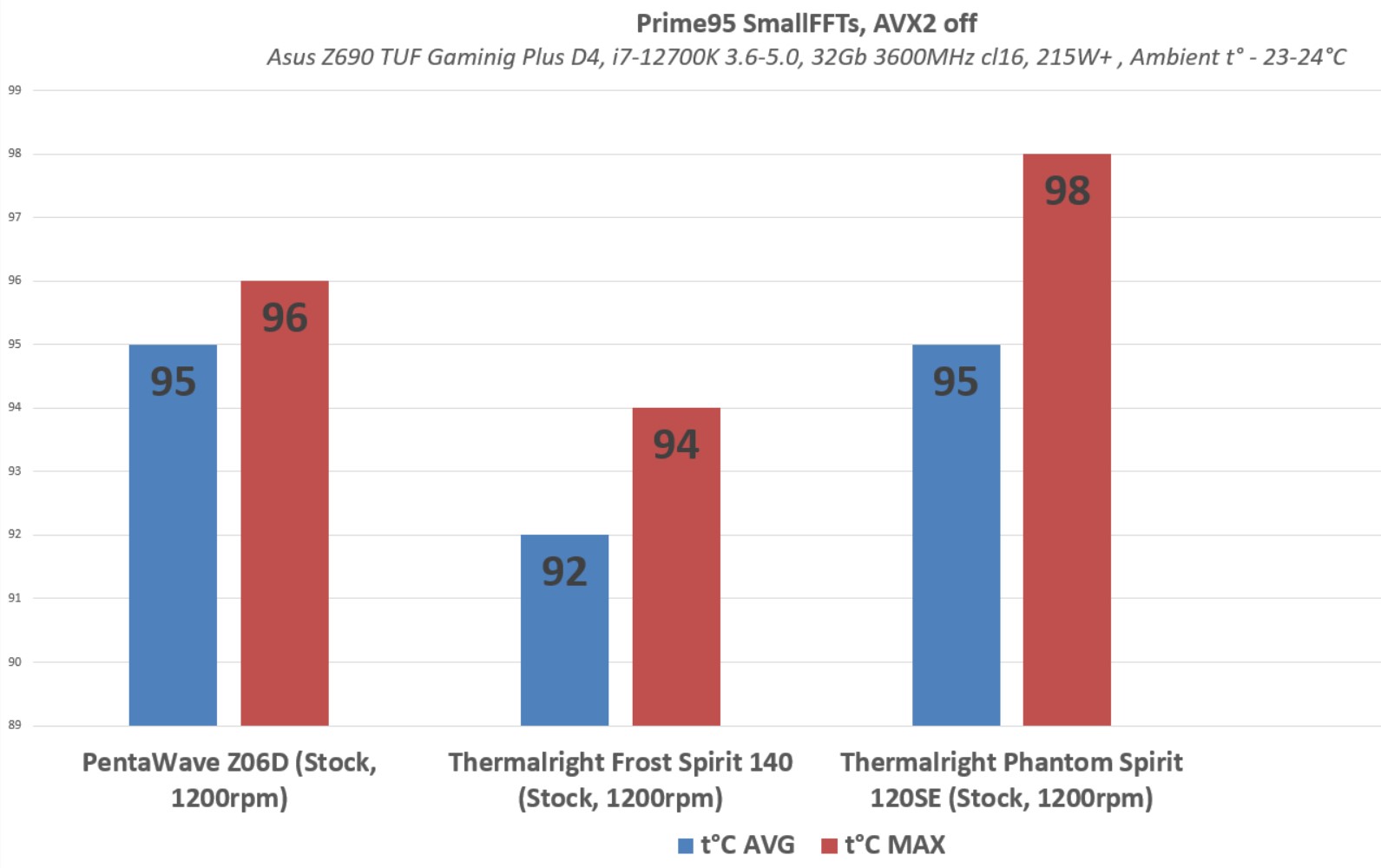

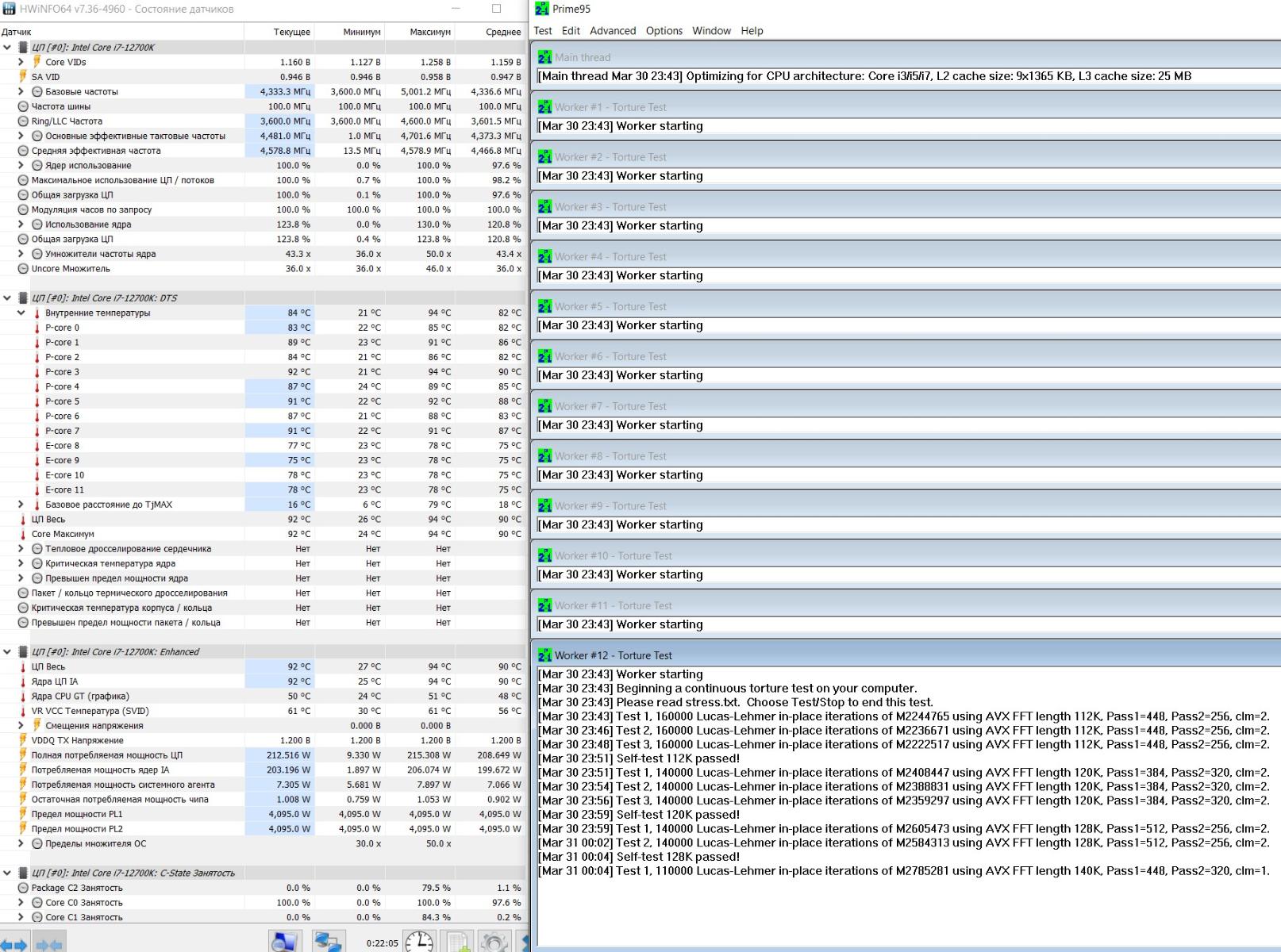

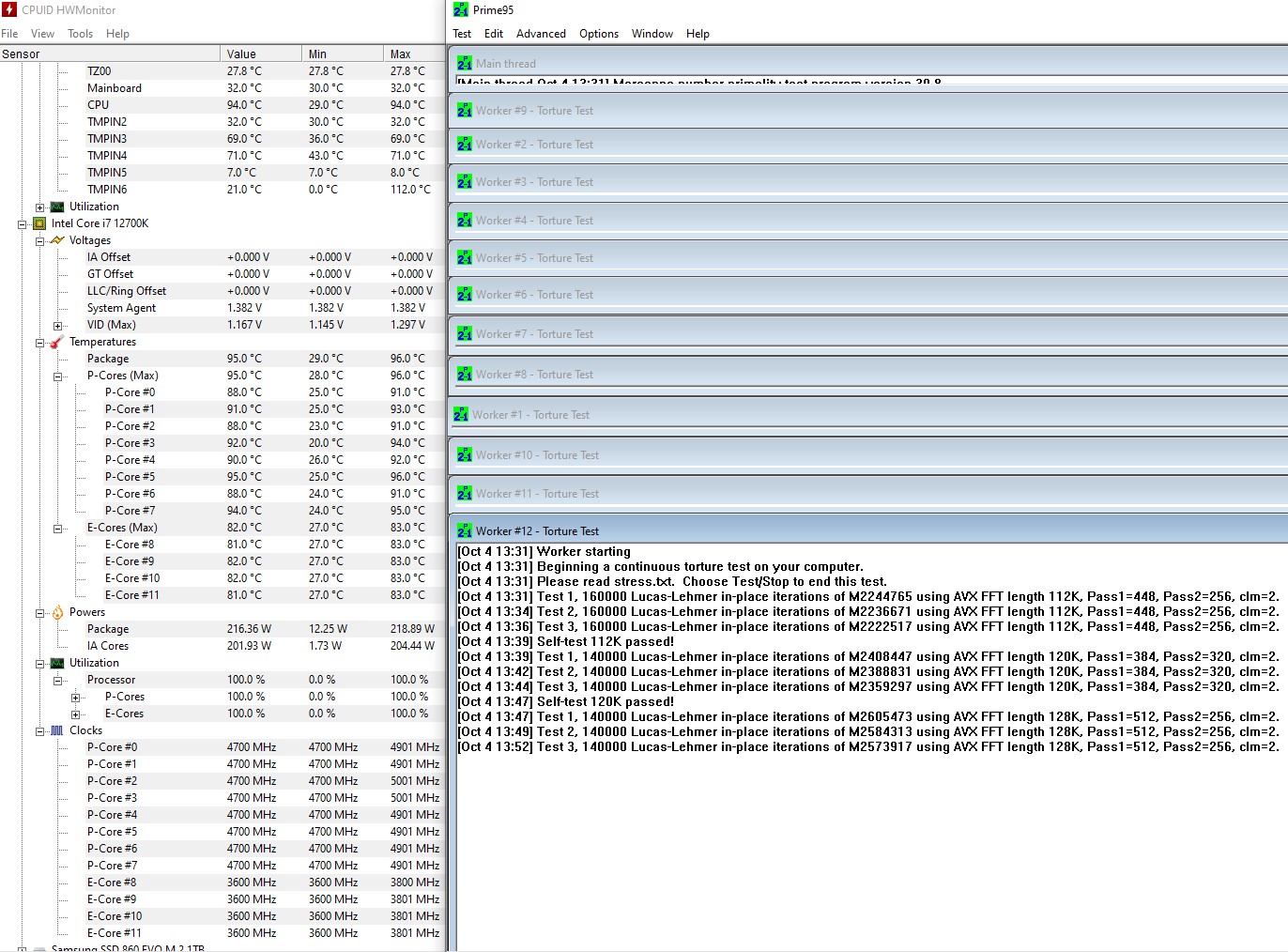

Prime95Z06D 1200об/мин 12700К

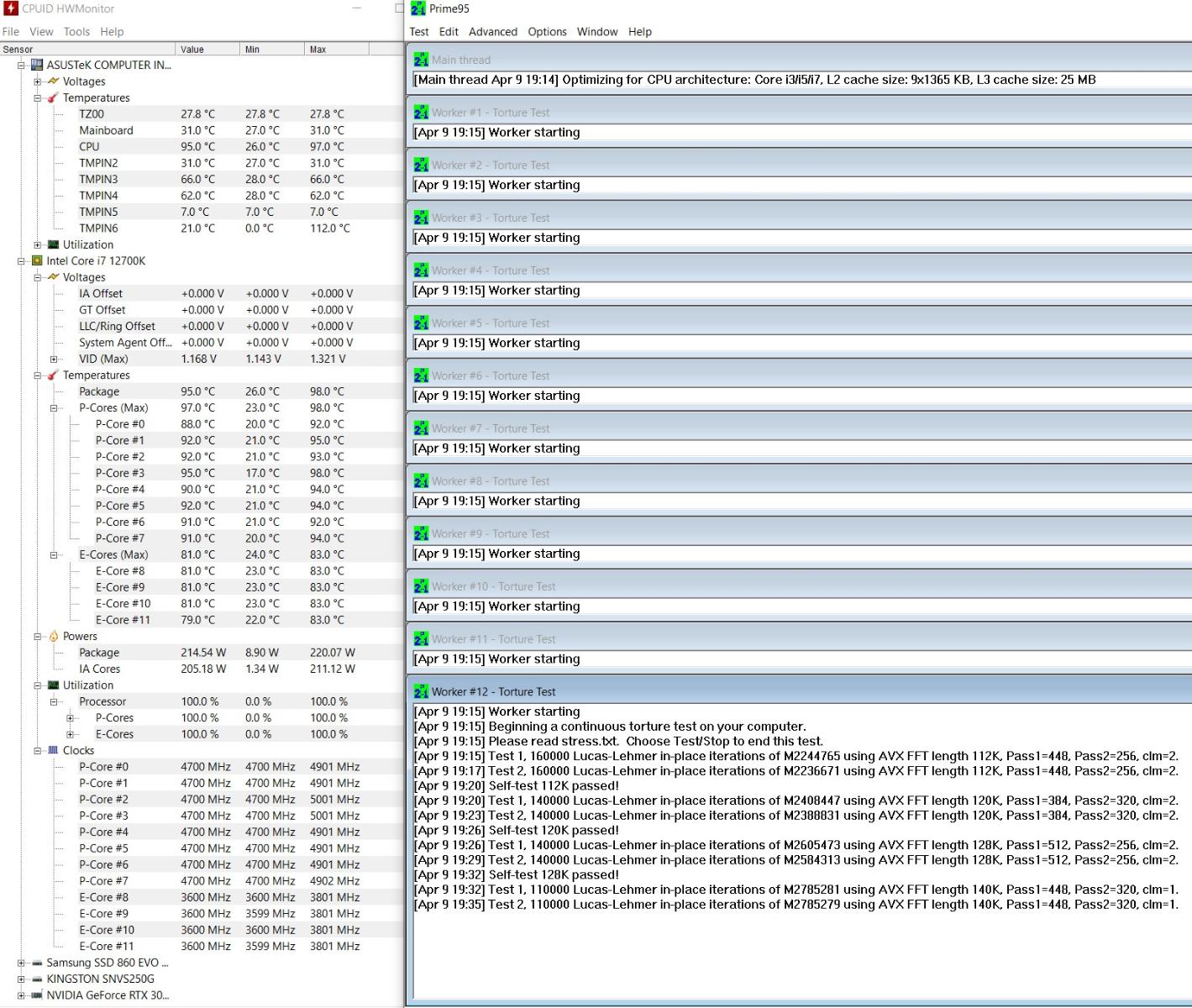

Frost Spirit 140 1200об/мин 12700К

Phantom Spirit 120SE 1200об/мин 12700К

   Итак, что же у нас получается - при тестировании с высокой нагрузкой и в тихом режиме новичок сильно отстает от бюджетного флагмана - Thermalright Frost Spirit140, при этом идет "ноздря в ноздрю" с компактным кулером, у которого радиатор просто обжат на теплотрубках - с Phantom Spirit 120SE. Самое ровное основание - у Frost Spirit, а вот новичок и "Баньши" (Phantom Spirit) - могут померяться друг перед дружкой кривизной своих оснований.

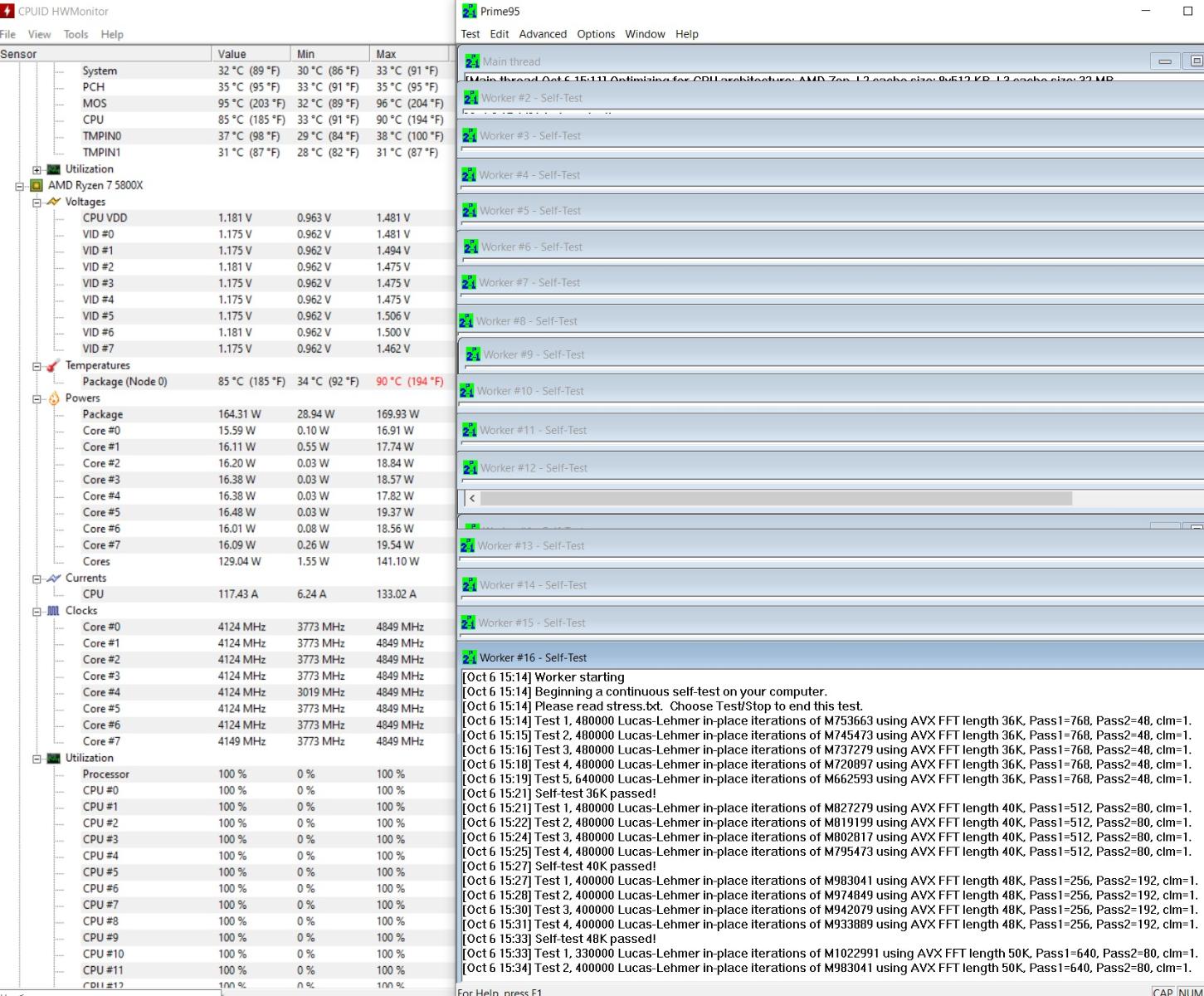

Z06D 1200об/мин 5800Х

Frost Spirit 140 1200об/мин 5800Х

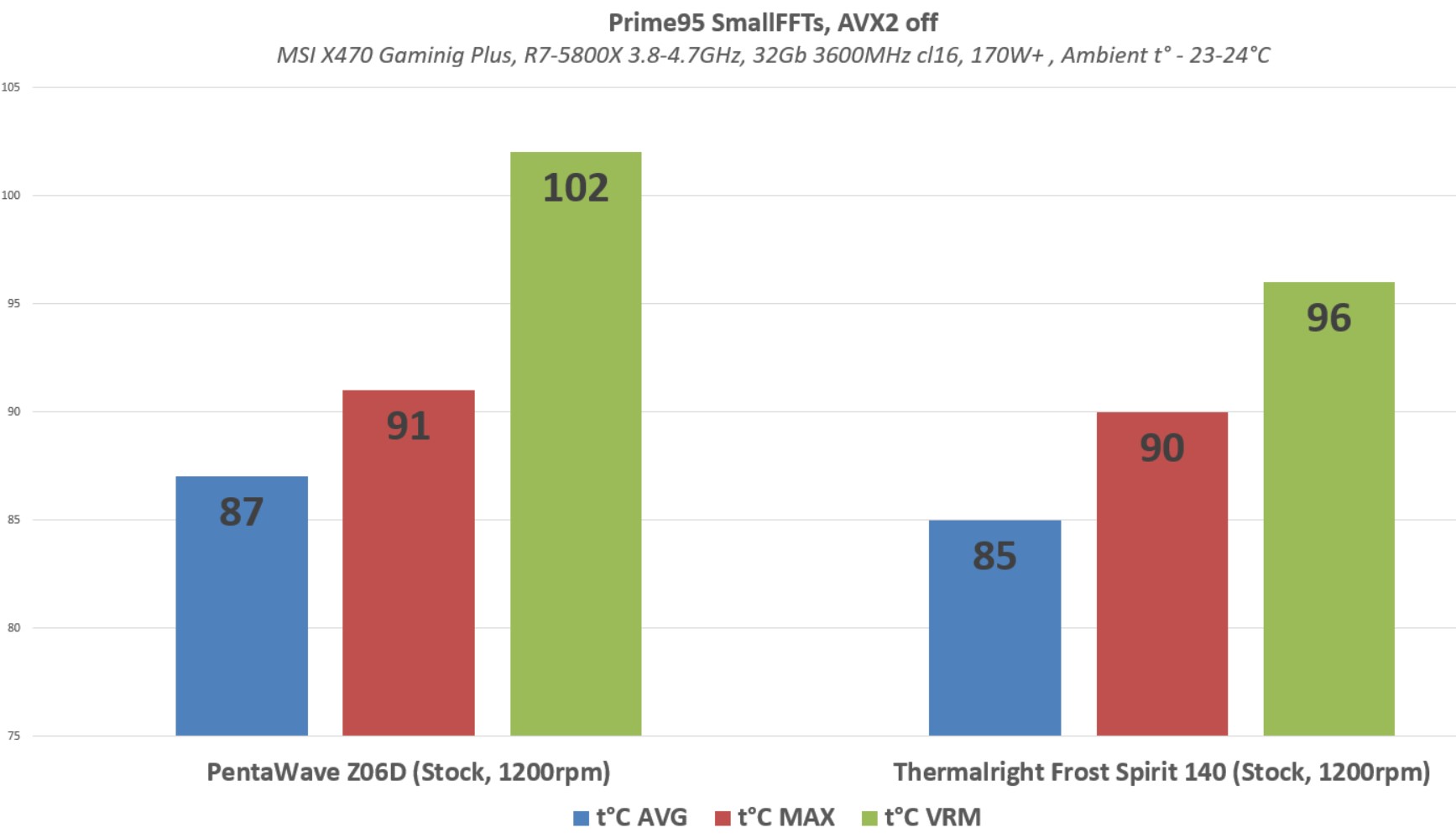

Так как моя материнская плата не принадлежит к топовому сегменту, а скорее к начальному-среднему, то в графиках стоит также обращать внимание на такой показатель, как температура мосфетов. И вот тут сразу становится видна разница между двумя системами охлаждения - особенно если у вас весьма средненькая по возможностям материнская плата. На самом деле температура цепей питания с Фрост Спиритом могла бы быть еще ниже на 3-6 градусов - я просто неправильно установил 140мм вентилятор.

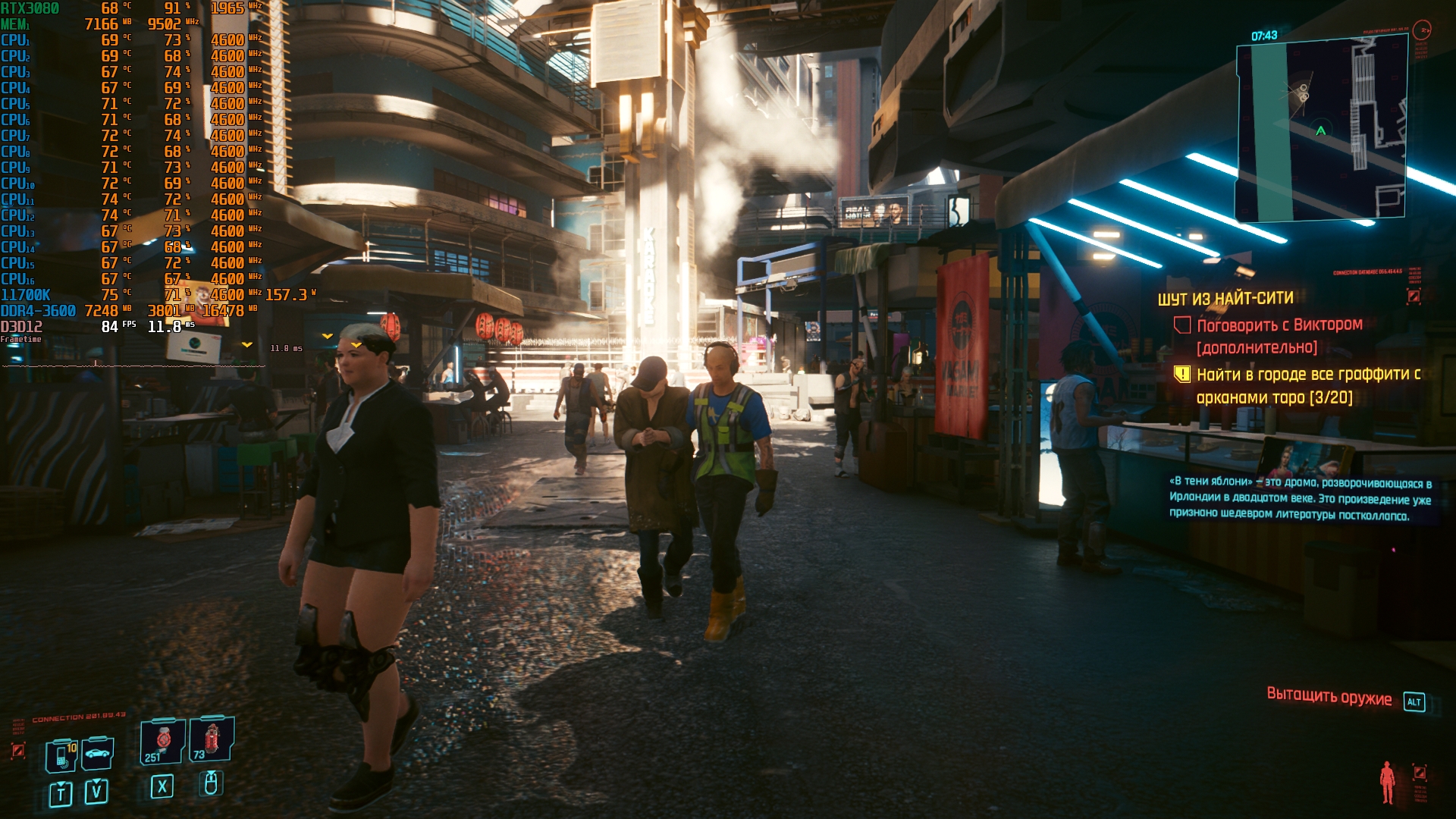

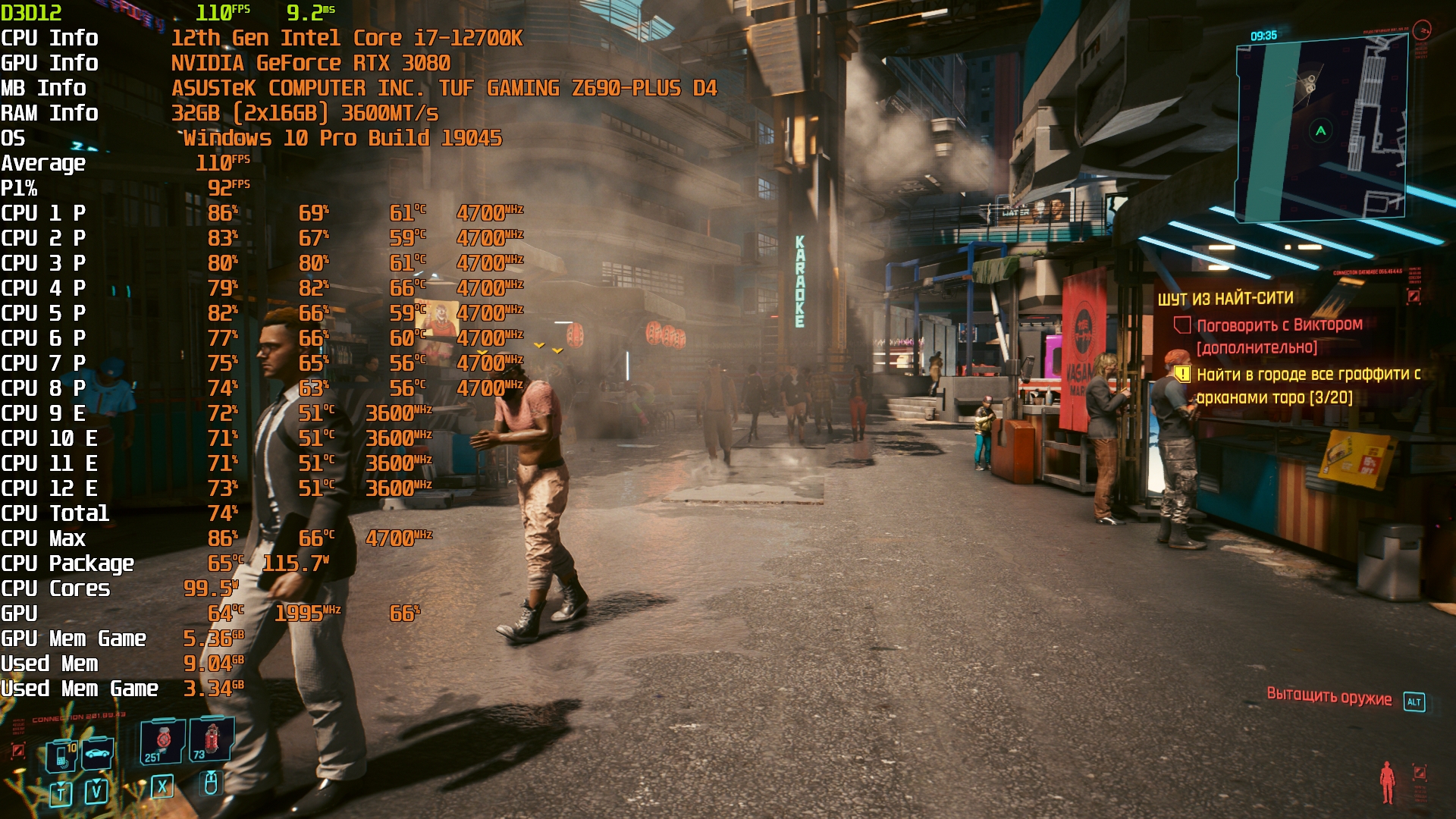

Cyberpunk 2077Z06D 900об/мин 12700К

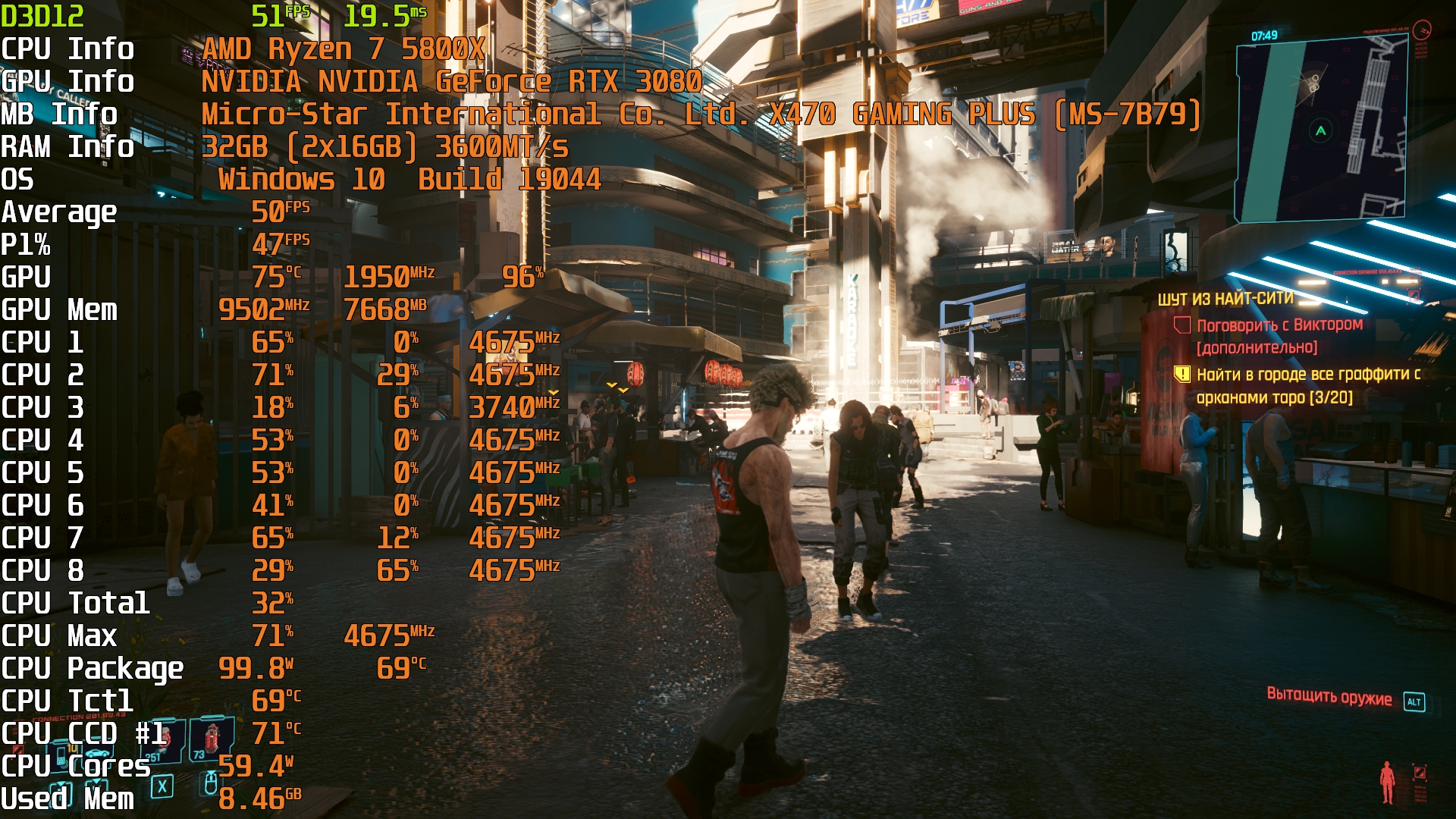

Z06D 900об/мин 5800ХZ06D 900об/мин 11700К

Frost Spirit 140 900об/мин 12700К

Frost Spirit 140 900об/мин 5800Х

Frost Spirit 140 900об/мин 11700К

   И вот сводное тестирование в Киберпанке показывает нам наглядно - стоит или нет переплачивать "лишние" 20$ за новичка или же лучше взять уже проверенный временем кулер. А если учесть НАСКОЛЬКО современные игры могут быть требовательными к процессору и его охлаждению... "Баньши" (Phantom Spirit 120SE) я не стал включать в эту таблицу - чтобы новичок не выглядел совсем уж бледно.

Итоги

  В принципе на рынок систем охлаждения вышла достаточно интересная система охлаждения. Давайте рассмотрим ее плюсы и минусы.

Плюсы :

- Качественная сборка

- Хороший комплект поставки

- Удобный и быстрый монтаж

Минусы :

- Завышенная цена

- Не лучшая производительность в играх в сравнении с конкурентами из категории 30-60$.

- Посредственная производительность на сокетах 115х/1200 - здесь кулер с треском проигрывает моделям из "Старой Гвардии" (TR Archon, TR TrueSpirit, Noctua NH-D14)

- Скобы не фиксируются в вентиляторах

- Верхние 5 пластин лишь частично участвуют в охлаждении - такова особенность конструкции кулера.

- Кулер несовместим с ОЗУ с высокими, а точнее с очень высокими радиаторами

  Выстрелит ли дебютная модель нового производителя - покажет лишь время. Но к сожалению сейчас на рынке вполне хватает производительных систем охлаждения за вполне вменяемый прайс. Будем надеяться, что PentaWave не канет в Лету, как Termolab или Prolimatech.

Кулер для обзора приобретался в сети DNS
