HTPC на основе ITX-комплектующих

Прочитав статью /blog/ronaldo решил поделиться своим опытом сборки аналогичного HTPC.
Т.к. в процессе сборки фотографий, к сожалению, не делал, то приведу только конечный результат и дам пару комментариев.

Изначально планировалось собрать HTPC на mATX платформе. Как уже было отмечено в вышеуказанной статье ассортимент "мультимедийных" mATX-материнских плат достаточно большой, как под Intel (nf9300/9400), так и под AMD (G780).
Также понравился mATX-корпус от Silverstone - http://silverstonetek.com/products/p_spec.php?pno=lc19&area=usa, особенно его высота (хотелось, чтобы корпус был похож на бытовую аппаратуру).



Однако просматривая прайс-листы случайно обнаружил "интеловскую" плату на новом чипсете G45, да еще и в формате mITX-DG45FC. Т.к. хотелось сделать компьютер максимально малогабаритным я решил пойти по этому варианту, несмотря даже на не самые хорошие отзывы о самой плате (некорректное регулирование оборотов проц. вентилятора без PWM; спикер, издающий странные звуки; некорректная работа с некоторыми БП; повышенный нагрев чипсета; отсутствие звука по HDMI после загрузки ПК, если не выбран соответствующий вход на телевизоре; ну и наличие только SATA при имевшемся у меня IDE-приводе), надеялся, что большинство проблем решатся с выходом новых версий BIOS.
К сожалению, модели корпусов под формат ITX представлены в розничной сети в весьма ограниченном количестве. В основном это модели от Morex, Inwin, Aopen. Ввиду малых габаритов остановился на продукции Morex.

Поэтому за основу HTPC были взяты изначально следующие комплектующие:
    MB: Intel DG45FC
    CPU: Pentium DC E5200
    Cooler: Box Slim
    Mem: 1Gb DDR2 PC6400 Samsung
    Case: Morex 3699 150W
    DVD: Nec ND-7550A
    SSD: 16Gb Mtron Mobi 3500 (снял с основного компьютера)
    Пульт-iMon (остался от старого корпуса 3R)


При заказе вышеназванных комплектующих продавец сообщил, что блок питания этого корпуса не совместим с этой материнской платой, что выражается в невозможности нормальной перезагрузки компьютера (компьютер после рестарта зависает). На вопрос об альтернативных решениях он предложил два варианта:
1. Взять мат. плату DQ45EK (с ней якобы нет подобных проблем). Меня такой вариант не устраивал по большей части из-за отсутствия HDMI, да и я до конца так и не понял, поддерживается ли этим чипсетом (Q45) аппаратное декодирование видео.
2. Поменять корпус на Morex 3688 60W, заменив в нем БП на M2-ITX 160W (на вход 6-24В), который будет питаться от ноутбучного БП.

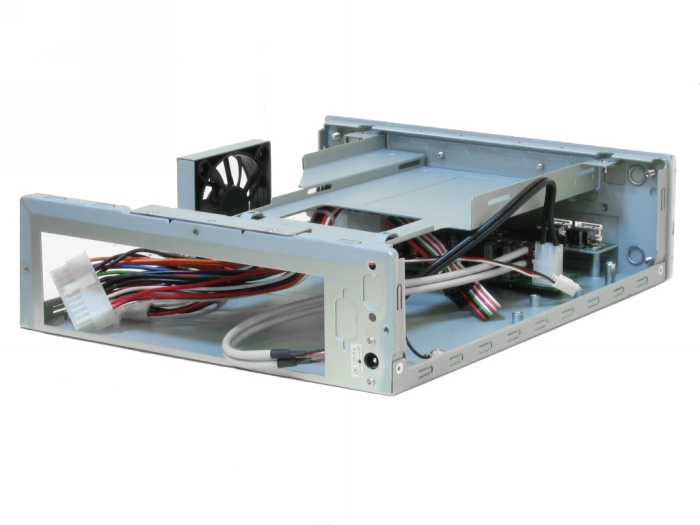

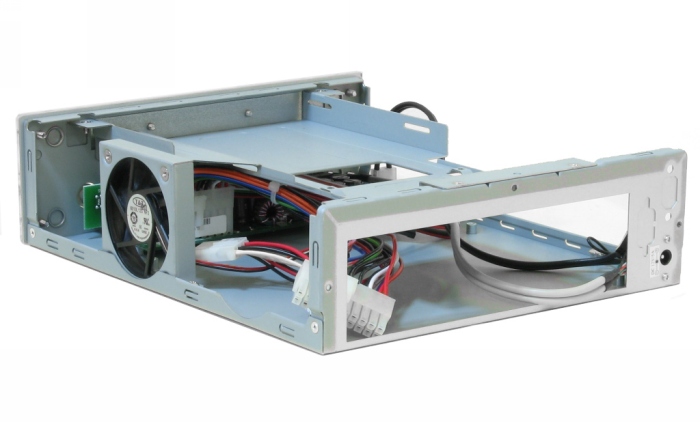

Выбрал второй вариант. Сначала приведу фото корпуса:

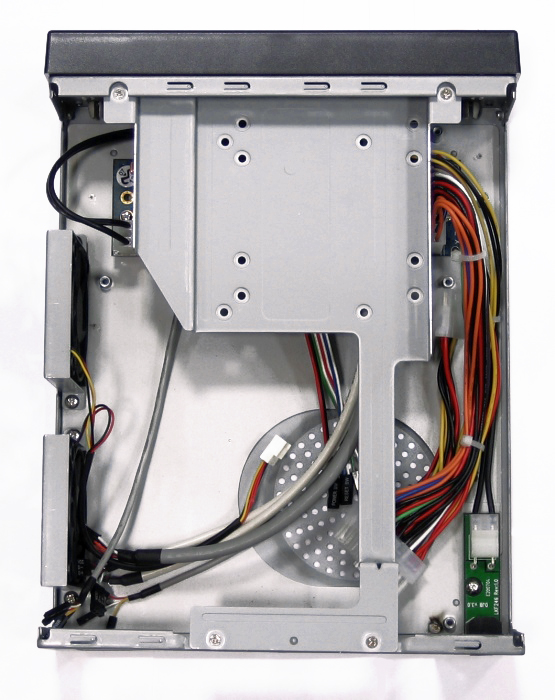

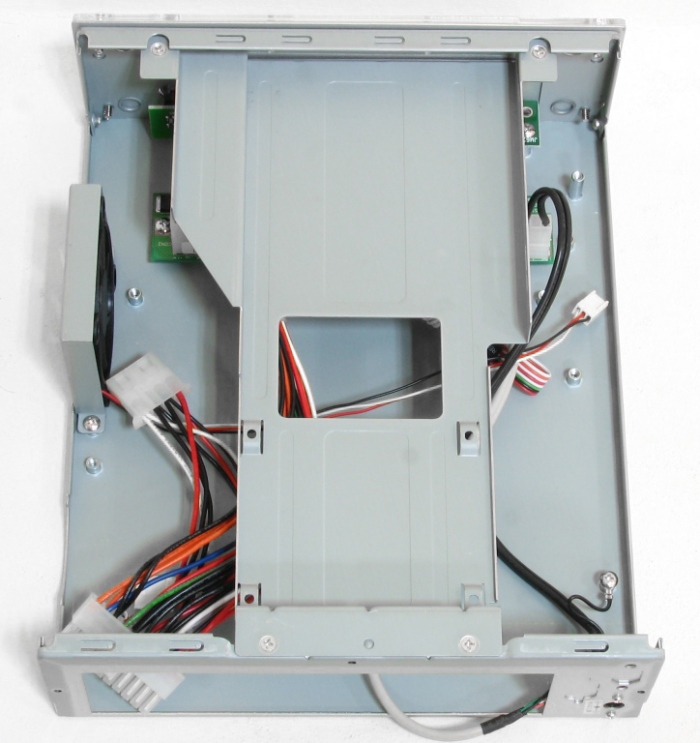

Сразу же возникла проблема размещения кулера, т.к. "корзина" для привода и HDD (хорошо видна на последнем фото) расположена прямо над гнездом процессора и даже "слимовский" "боксовый" кулер туда не помещался. Потом я уже обнаружил и другие варианты компоновки таких корпусов:


но уж пришлось разбираться с тем, что есть. Кроме того, если даже удалить часть корзины, как показано на последнем фото, то привод начинает упираться в кулер , не влезая буквально 3мм. в корпус, что весьма заметно. Возможно, если бы я взял корпус с другой передней панелью (типа того же 3699), где она толще, подобной проблемы бы не возникло.

Также пришлось отказаться от идеи применить IDE-привод, т.к. места в корпусе и так очень мало, а запихивать туда еще два переходника (slimIDE>IDE и IDE>SATA), при необходимости где-то размещать еще и плату iMon с ворохом проводов и SSD, очень не хотелось.

Поступил следующим образом:
    1. Дополнительно приобрел привод Optiarc AD-7590S, кулер Titan TTC-NK54TZ, вентилятор Scythe 100x12мм.
    2. С кулера снял "родной" вентилятор. Соответственно радиатор с приличным зазором поместился под "корзиной".
    3. Вырезал центральную часть "корзины" и закрепил сверху вентилятор так, чтобы он обдувал радиатор процессора и оба "моста". На ЮМ установил также небольшой радиатор. Пластины радиатора на СМ разогнул в разные стороны, т.к. они упирались в ту же самую "корзину".
    4. Т.к. зазор от вентилятора до крышки корпуса в таком случае составляет ~5мм., то сделал дремелем отверстие в крышке, чтобы воздух поступал в достаточном количестве. В противном случае температура процессора поднималась до 65 гр. даже в простое, не говоря уже про чипсет.
    5. SSD прикручен к нижней стороне "корзины" под приводом.
    6. Плата iMon закреплена на одной из свободных стоек в передней части корпуса. ИК-датчик снял с платы и напаял провода, чтобы закрепить его на внутренней стороне передней панели корпуса, для датчика сделал отверстие диаметором ~4мм.


В итоге получилось следующее:


(кликните по картинке для увеличения)




(кликните по картинке для увеличения)




(кликните по картинке для увеличения)

Плата iMon



(кликните по картинке для увеличения)




(кликните по картинке для увеличения)

Переходник для включения компьютера с пульта



(кликните по картинке для увеличения)




(кликните по картинке для увеличения)




(кликните по картинке для увеличения)

Слева от привода можно видеть отверстие с ИК-датчиком


Теперь небольшие заметки по работе получившегося агрегата:
    1. Несмотря на рекомедации продавца по подбору комплектующих, проблема с перезагрузкой таки имела место. В итоге это удалось победить обновлением BIOS до v.0089.
    2. С выводом звука через HDMI проблем не заметил. Компьютер можно полностью загрузить и только потом на него переключиться - звук есть. Проверял это уже после обновления BIOS, может быть это и есть решение.
    3. Сначала поставил планку памяти во второй слот из-за того, что одна из теплотрубок кулера вплотную к нему прилегала, когда он находился в первом слоте. При этом оказалось, что при старте компьютера появляется сообщение об ошибке (после POST) некоего Intel Management Engine. При этом мониторинг платы (в BIOS, по крайней мере) не работает. В таком случае также не происходит обновление BIOS - в процессе появляется сообщение об ошибке. Проблема решилась установкой модуля памяти в первый слот с установкой изолирующей прокладки.
    4. Т.к. вентилятор от Scythe совсем не слышно на 1000об/мин (правда, при закрытом корпусе становится немного слышно поток воздуха, что совсем некритично), то отключил в BIOS контроль скорости вращения. А вентилятор, установленный в боковой стенке пришлось подключить через два "залмановских" резистора.
    5. Пульт оказался весьма удобным. Компьютер с него нормально включается. Небольшое его описание можно посмотреть в обзоре - www.fcenter.ru/online.shtml?articles/hardware/tower/26361#02


Фильмы планировалось смотреть на этом компьютере через Wi-Fi с другого компьютера, для чего купил n-адаптер D-link DWA-140, т.к. уже имелся роутер D-link DIR-655. К сожалению, реальная скорость по сравнению с g-адаптером (через который нормально воспроизводились 720p-рипы) выросла процентов на 10 (хотя и показывает 270МБит), чего, естественно, не хватает для 1080p. Общение с поддержкой D-link к положительному результату не привело, поэтому решил тянуть кабель. В любом случае это надежнее, чем Wi-Fi.

Приведу стоимость комплектующих для конечного варианта (покупал ~2мес. назад):
    MB: Intel DG45FC - 4100р.
    CPU: Pentium DC E5200 - 3050р.
    Cooler: Titan TTC-NK54TZ - 570р.
    Fan: Scythe 100x12мм - 205р.
    Mem: 1Gb DDR2 PC6400 Samsung - 420р.
    Case: Morex 3688 - 2150р.
    PSU: M2-ITX 160W - 3170р.
    AC Adapter: FSP090-1ADC21 90W - 1500р.
    DVD: Optiarc AD-7590S - 1070р.
    SSD: 16Gb Mtron Mobi 3500 - 10500р. (покупался в сентябре для основного компьютера; сейчас, конечно, уже можно взять более дешевые модели)
    Пульт-iMon - кажется, продаются отдельно от корпусов, подробно не интересовался

Самый значительный вклад в стоимость, не считая SSD, внесла, конечно, покупка отдельного БП с адаптером. Сейчас бы, наверное, попробовал взять корпус со штатным БП на 150W. Возможно, после обновления BIOS все бы нормально работало.



Надеюсь, моя заметка кому-нибудь пригодится. Если есть какие-нибудь вопросы/комментарии - буду рад видеть в теме на форуме.
