Собираю миниатюрный ПК из Ryzen 7 2700X и MSI GTX 1070 AERO OC: Часть 5
Предисловие
Предыдущие части:
Собираю миниатюрный ПК из Ryzen 7 2700X и MSI GTX 1070 AERO OC: Часть 1
Собираю миниатюрный ПК из Ryzen 7 2700X и MSI GTX 1070 AERO OC: Часть 2
Собираю миниатюрный ПК из Ryzen 7 2700X и MSI GTX 1070 AERO OC: Часть 3
Собираю миниатюрный ПК из Ryzen 7 2700X и MSI GTX 1070 AERO OC: Часть 4
реклама
Настало время продолжить приключения со сборкой миниатюрного ПК, в прошлой части я приклеил тепловую трубку к системной плате оставив застывать, а еще приехал PCI-e x16 переходник и нужно было решить что делать дальше.
Продолжаем
Спустя некоторое количество дней силиконовый герметик застыл, и я достал остатки прокладок.
![]() |
![]() |
реклама
В планах было использовать остатки прокладок от неисправной Sapphire R9 390X Nitro чтобы лучше отводить тепло на корпус, но я отказался от этой идеи.
![]() |
![]() |
Далее хотел перейти к охлаждению блока питания, но два вентилятора довольно сложно разместить чтобы не мешали видеокарте, а один вентилятор не охватывает полноценно внутренности блока питания.
Хотя Aerocool ECO 600W довольно мало тепла выделял во время тестового запуска и прекрасно мог работать в пассивном режиме сколько угодно долго, но тогда система работала не в полную мощность.
Еще не стоит забывать что блок питания сам управляет скоростью вентилятора и я не знаю при каком уровне нагрева он поднимает обороты до адекватного уровня, потому считаю необходимым вентилятор переключить на постоянную скорость используя линию 12в.
реклама
Так или иначе охлаждение блока питания я решил отложить и занялся охлаждением процессора так как это более приоритетная задача.
Сначала я пытался сделать кожух из пластика, однако пластик не выйдет прочно склеить, а механические способы соединения вроде скоб в сложной конструкции непригодны.
реклама
Немного поразмыслив я достал клей ПВА и несколько кусков картона с которым удобно работать, все делалось без предварительных чертежей просто как есть.
![]() |
![]() |
![]() |
![]() |
![]() |
В итоге получился воздушный канал для отвода нагретого воздуха из корпуса, получилось криво и некрасиво, но кого это волнует учитывая что это временный экземпляр?
![]() |
![]() |
![]() |
Немного промахнулся, но не страшно, для первого экземпляра сойдет.
![]() |
![]() |
В итоге я совместил с турбиной этот кожух.
![]() |
![]() |
![]() |
Посматривая на блок питания я решил установить один вентилятор закрепив за крышку стяжками, подключил на этот раз к 12в через SATA коннектор.
На данный момент это все что я собирался сделать с блоком питания, но со временем наверняка еще добавлю модификаций и конструктивных решений.
![]() |
![]() |
Чтобы исключить подсос воздуха из щелей между кожухом и турбиной я наклеил пористый материал на турбину, таким образом кожух имеет мягкий упор в пористую прокладку.
Попутно я задумался над надежным креплением кожуха, и вкрутил два самореза в радиатор тем самым фиксируя кожух.
Далее я установил стандартную заглушку из комплекта системной платы, ведь чем дальше я собираю тем сложнее разбирать, а это пространство в любом случае уже нужно будет закрывать, как минимум ради безопасности в использовании.
![]() |
![]() |
На этом моменте я начал размышления, это заняло у меня некоторое время, но в итоге я решил запихнуть Chieftec Proton BDF-1000C в данную систему.
![]() |
![]() |
Еще заказал полноценный PCI-e шлейф, который смогу без проблем установить вместо временного PCI-e x1.
Ссылка на PCI-e шлейф: ( aliexpress.ru/item/1005002352946383.html )
Сборка затормозилась
Я очень долго думал как поместить габаритный блок питания BDF-1000C в миниатюрный ПК...
Но думать можно бесконечно долго, это весьма опасная ловушка практически для любого человека, потому я решил просто действовать и впихнуть качественный блок питания на 1кВт в миниатюрный ПК.
Первым делом я достал Aerocool ECO 600W хотя его и хватало с головой для системы, но мне очень захотелось впихнуть намного более серьезный блок питания...
![]() |
![]() |
![]() |
Я долго делал примерки и снимал размеры с видеокарты, чтобы оставить достаточный зазор между блоком питания и видеокартой для подключения питания.
При этом блок питания в любом положении мешал системной плате даже несмотря на то, что Gigabyte B450M H сама по себе довольно узкая.
Нужно резать корпус...
![]() |
![]() |
У меня не было плана действий, я просто взял и поработал над корпусом чтобы блок питания поместился как мне нужно, я думал конечно еще над вариантом внешнего блока питания, но выносить блок питания наружу будет неудобно в использовании.
![]() |
![]() |
На фото крышка выглядит приподнятой создавая впечатление, что блок питания не поместился, но на самом деле все поместилось впритык, просто я не закрепил полноценно крышку и она отошла немного от корпуса пока достал камеру.
![]() |
![]() |
Теперь и провода поместились, и видеокарту смогу подключить, хотя с видеокартой могут быть сложности, но с этим уже потом разберусь, главное что небольшой зазор точно будет между блоком питания и видеокартой, а если есть зазор можно и коннектор придумать который влезет в этот зазор.
![]() |
![]() |
Осталось только надежно закрепить блок питания в корпусе, первое, что я сделал это ребро жесткости с отверстием под стандартный винт в корпусе блока питания, просверлить новые отверстия в самом блоке питания я всегда успею, по возможности нужно использовать то что доступно без лишних модификаций.
![]() |
![]() |
Мною созданное ребро жесткости оказалось настолько жестким, что блок питания отлично висит на одном винте, этого в принципе уже достаточно, никуда блок питания не убежит особенно если приклеить двухсторонней лентой, но что если миниатюрный пк упадет с высоты? Нужно делать надежнее, чтобы в случае падения в полу образовалась дыра, а ПК остался целым...
![]() |
![]() |
Chieftec BDF-1000C
Пожалуй в пределах данной статьи я еще сделаю поверхностный обзор блока питания, все равно нужно разбирать, чтобы просверлить отверстие под винт.
![]() |
![]() |
![]() |
Внутри конечно же все в пыли, но пыль довольно равномерно по всем элементам осела, а это значит производитель хорошо продумал расположение элементов и охлаждение.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
В целом этот блок питания мне гораздо больше понравился чем Aerocool ECO 600W, стоит он правда в ~7 раз дороже, но такое даже разбирать смысла нет ради экономии пространства, ибо сэкономить пространство за счет корпуса не выйдет никак.
![]() |
![]() |
![]() |
После чистки выглядит гораздо приятнее...
![]() |
![]() |
![]() |
Вот блок питания уже гораздо надежнее сидит в своем месте, при этом БП работает как часть корпуса придавая дополнительную жесткость, конечно два винта это идеал надежности, но их теперь можно скомбинировать с двухсторонней клейкой лентой...
![]() |
![]() |
![]() |
Продолжение следует...
Пожалуй для текущей части статьи хватит материала, PCI-E шлейф нужного формата все еще не приехал из китая.
Причем еще появились идеи по улучшению системы охлаждения процессора, в текущем состоянии она конечно отводит около 110 Вт тепловыделения, но без термотрубок не обойтись ибо R7 2700X с активным XFR способен выделять порядка 140 Вт тепла.
И проблема не в том что я использовал маленький радиатор с турбиной, как раз таки турбина прекрасно продувает радиатор, воздушный поток оказался лишь теплым при максимальной нагрузке когда температура ядер на уровне 80 градусов...
Очевидно что проблема в скорости отвода тепла от ядер, потому я планирую врезать трубки в радиатор тем самым ускорив отвод тепла от горячей точки на периферию радиатора.
Ну или если найду доступный вариант применю серверный радиатор уже готовый, это будет гораздо проще.
А что по поводу внешнего вида, этот вопрос следует оставить под конец сборки, нет смысла выкрашивать если в итоге это все может быть снова повреждено.

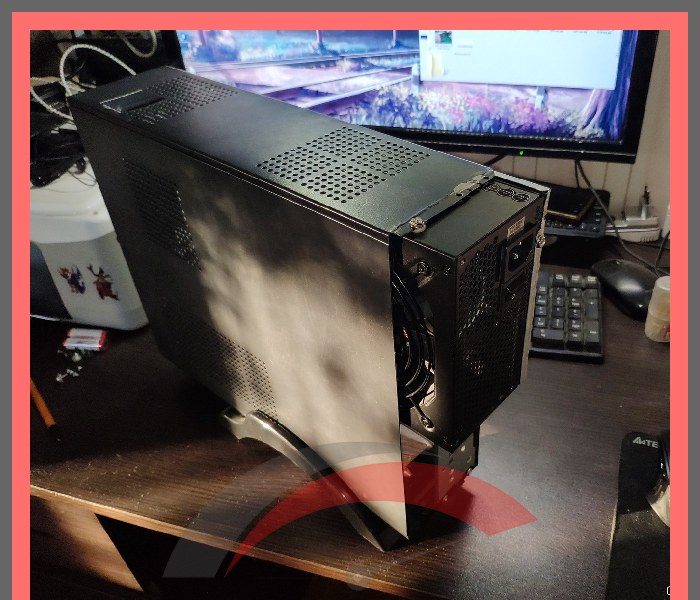

Блок питания конечно теперь торчит из корпуса и лицевую панель придется обрезать, но в этом есть и плюсы, кнопка выключения всегда будет под рукой на случай если пойдет дымок :)
Продолжение следует, благодарю за внимание, больше интересных статей в блоге Hard-Workshop.
