Предисловие
- Метод прогрева в духовке
- Заключение
Недавно я писал про отвал моей Asus HD 7870 DirectCU II TOP, и вместо полноценного прогрева я предпочел сделать посредственный прогрев паяльным феном, чтобы проверить, насколько хватит такой меры.
реклама
Но как показала практика во время тестов для другой статьи, прогрева феном хватило на несколько дней работы, но отвал уже не настолько серьезный как был изначально, видеокарта все же способна работать хоть и с ошибками.
- Предисловие
-
Метод прогрева в духовке
- Заключение
В итоге терять нечего, и я разобрал свою видеокарту, как выяснилось уже после прогрева я не заметил одну прокладку и она оплавилась, но не страшно.
реклама

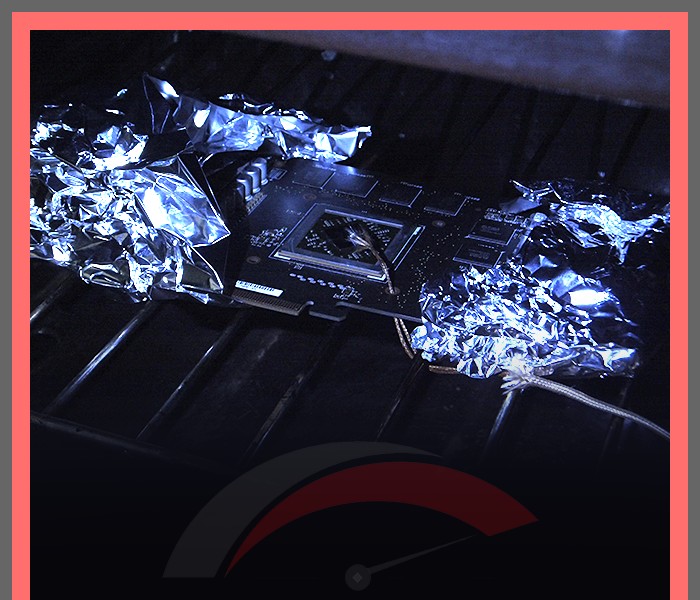

Самые уязвимые части карты обвернул в несколько слоев фольги чтобы раскаленным воздухом не сжечь ничего по краям текстолита, установил термопару и начал прогрев.
Пока духовка не прогрета можно наблюдать конденсат, примерно до 120 градусов по цельсию.
После начинается хорошая видимость.
Далее ничего интересного не происходит.
реклама
При подходе к 210 градусам припой начинает блестеть немного, на камеру это плохо видно, но на глаз заметно если хорошим фонариком светить.
Важно! При выходе за пределы 200 градусов по цельсию, очень важно следить за конденсаторами, если производитель запаял низкосортные конденсаторы (Sapphire R9 390/390X) их может начать пучить вплоть до взрыва, при малейших признаках подъема конденсаторов следует выключить духовку и частично открыть крышку духовки для сброса горячего воздуха!
Не следует полностью открывать крышку духовки в случае пучения конденсаторов т.к. это может быть опасно в случае разрыва низкосортных дешевых конденсаторов!
Грел я до ~220 градусов после чего отключил духовку и секунд 10 оставил отключенной, но закрытой.
реклама
Спустя 10-15 секунд после достижения 220 градусов я немного приоткрыл духовку чтобы начать сброс горячего воздуха.
Спустя примерно 20 секунд я полностью открыл духовку и оставил пока температура видеокарты не упала примерно до 70 градусов.
После того как температура упала примерно до 70 градусов я убрал термопару, и достал видеокарту на стол чтобы она охладилась полностью.
После снятия фольги можно заметить следы прогрева в виде слегка поврежденных светодиодов и пожелтевших белых коннекторов, светодиоды работают дальше, но слегка помутнели.
Еще можно заметить флюс который явно спекся после прогрева до коричневого состояния, но флюс производители могут оставить, а могут и нет, потому не всегда может служить маркером того, что видеокарту жарили.
Еще можно отнести к признакам прогрева видеокарты слегка потемневшие участки текстолита не покрытые маской, а еще SMD конденсаторы немного темнеют, но это крайне сложно заметить если нет опыта и фото "до/после".
Модификация BIOS:
Прогрев я конечно закончил и собрал видеокарту до кучи, еще я понимаю что видеокарта после духовки наверняка уже проживет гораздо дольше чем после халатного прогрева феном.
Однако это еще не всё, хоть видеокарта и заработала прекрасно, но у меня есть опыт который говорит что видеокарту нужно доработать если нужно чтобы она проработала не 0.5-1 год, а еще лет ~5 если не больше в зависимости от своевременности модификаций и качества прогрева.
Я прошил BIOS в котором снизил напряжение на 0.1в и частоту ядра с 1100 МГц до 1050 МГц.
К сожалению метод с прошивкой BIOS работает только с видеокартами AMD до серии R9, начиная с серии RX AMD начали вставлять "палки в колёса" и блокировать работу видеокарт с модифицированными биосами, благодаря стараниям и запретам AMD нужно патчить драйвера в случае прошивки видеокарт серии RX.
- Предисловие
- Метод прогрева в духовке
-
Заключение
Эта статья является ответвлением другой более массивной статьи, что еще в процессе создания, и выйдет она только после того, как я проведу все тесты с этой видеокартой для основной статьи.
Я просто хотел проверить выдержит ли прогретая в духовке видеокарта все испытания которые были подготовлены, "легкий" прогрев паяльным феном конечно оживляет видеокарту, но этот метод скорее позволяет выявить что именно отвалилось, если бы сломался чип памяти то прогрев ГП феном ничего не изменил бы.
В итоге я конечно пришел к методу серьезного прогрева духовкой, хотя эксперимент с феном не прошел даром, я лишний раз подтвердил непригодность одного лишь паяльного фена для полноценного прогрева видеокарт.
По итогам основной статьи карточка отработала все тесты (и даже больше "за кадром") без единой придирки к работоспособности, при этом видеокарта выше 65 градусов по чипу не набрала после прогрева и модификации BIOS, когда до прогрева в духовке на заводских параметрах видеокарта легко набирала 80+ градусов при текущем корпусе и плохой продуваемости.
На этом я вижу смысл закончить данное ответвление от основной статьи, а мне тем временем пора менять видеокарту на другую и продолжать сбор результатов...
