Мой первый отвал видеокарты из лагеря AMD: Asus HD 7870 DirectCU II TOP, диагностика и лечение
реклама
-
Предисловие
- Диагностика и лечение
- Результат
История видеокарты от Asus в лице Radeon HD 7870 DirectCU II TOP начиналась неизвестно где и когда, но лично у меня началась примерно 4 года назад, я её купил и пользовался лично некоторое время.
реклама

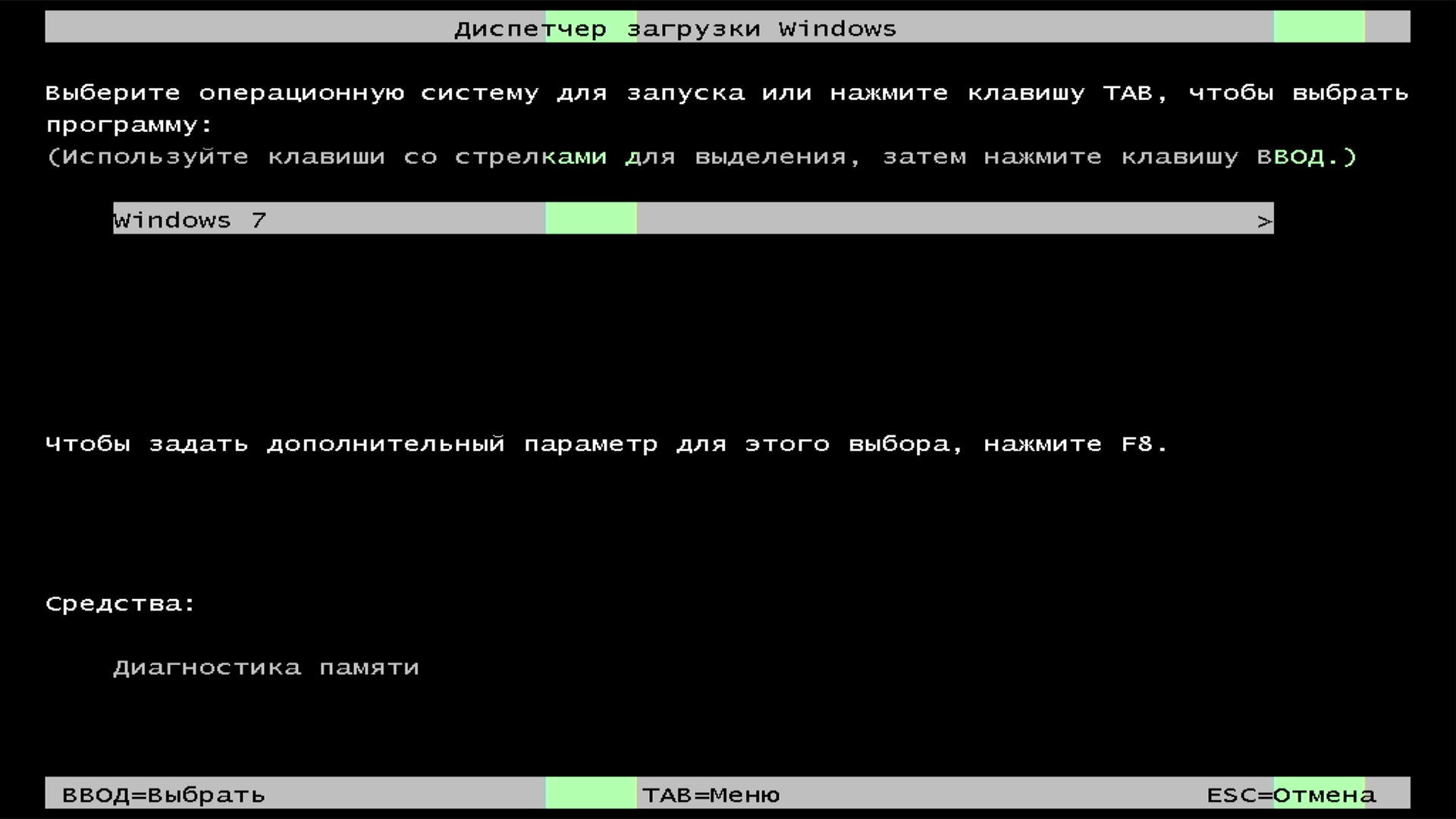

Эта видеокарта даже успела засветиться в моих обзорах и тестах (пример), но буквально на днях она выдала вертикальные полосы на экран и больше драйвер AMD не собирался с видеокартой работать, а в биосе появились артефакты.
Не считая видеокарты от nVidia, это первый случай когда я покупал видеокарту от AMD полностью исправную и без следов ремонта, и она словила отвал без каких либо намеков и причин для этого.

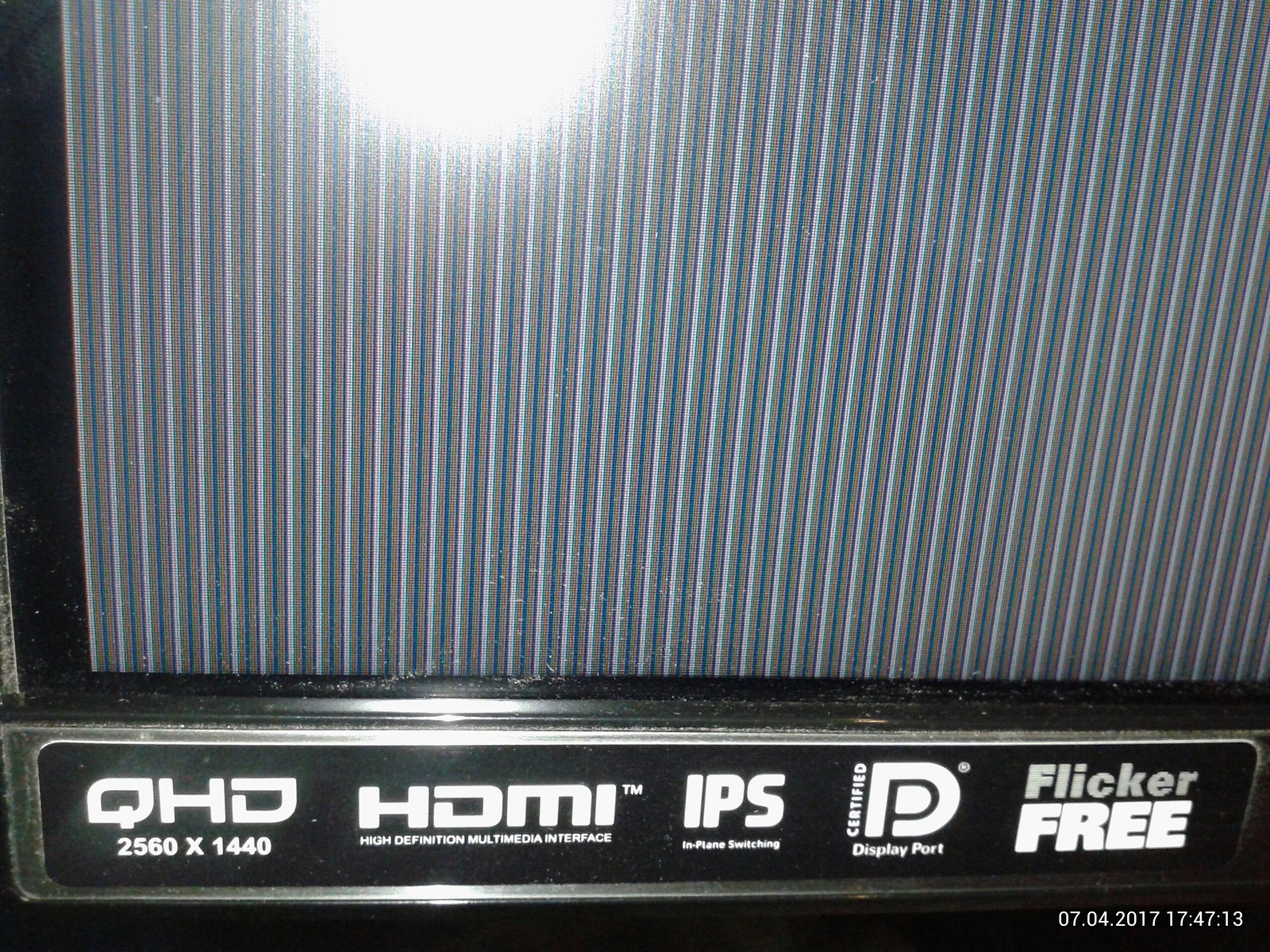

К сожалению я не заснял сами вертикальные полосы в момент отвала, но такие полосы я уже видел с видеокартой Asus Radeon HD 7750 DirectCU Silent.
реклама
Я её покупал заведомо нерабочую на запчасти, она оказалась с трещиной в кристалле GPU прямо вдоль ребра радиатора от Asus, некоторое время она поработала с трещиной выдавая иногда полосы на экран пока окончательно не пустила дымок.
Еще у меня была R9 390X что Sapphire собрали из туалетной субстанции и палок вместо конденсаторов и прочей силовой начинки, она в один прекрасный момент словила короткое замыкание в области чипа отвечающей за вычислительную работу, хотя до этого прекрасно часами могла крутить FurMark без единого намека на проблемы.

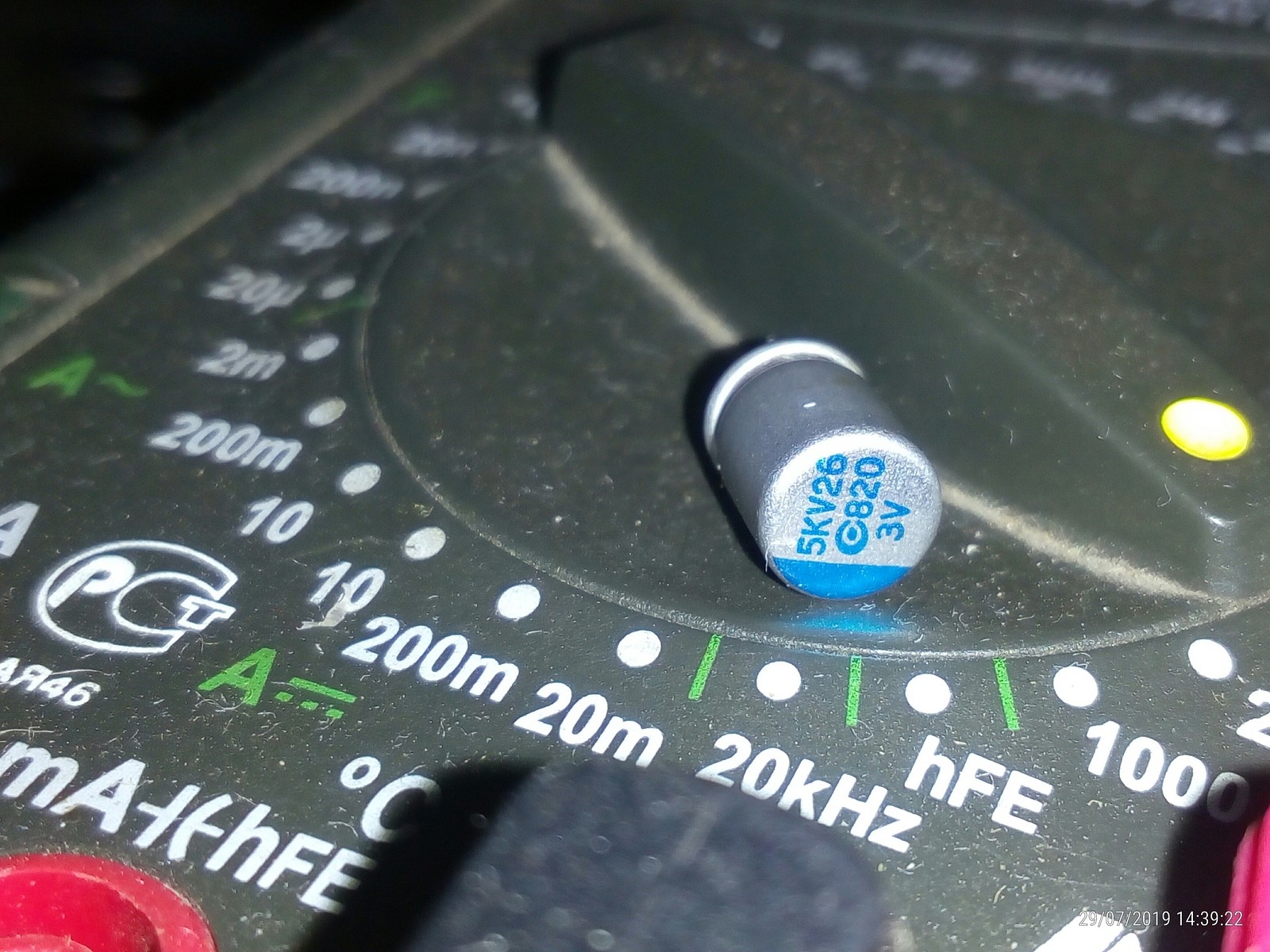

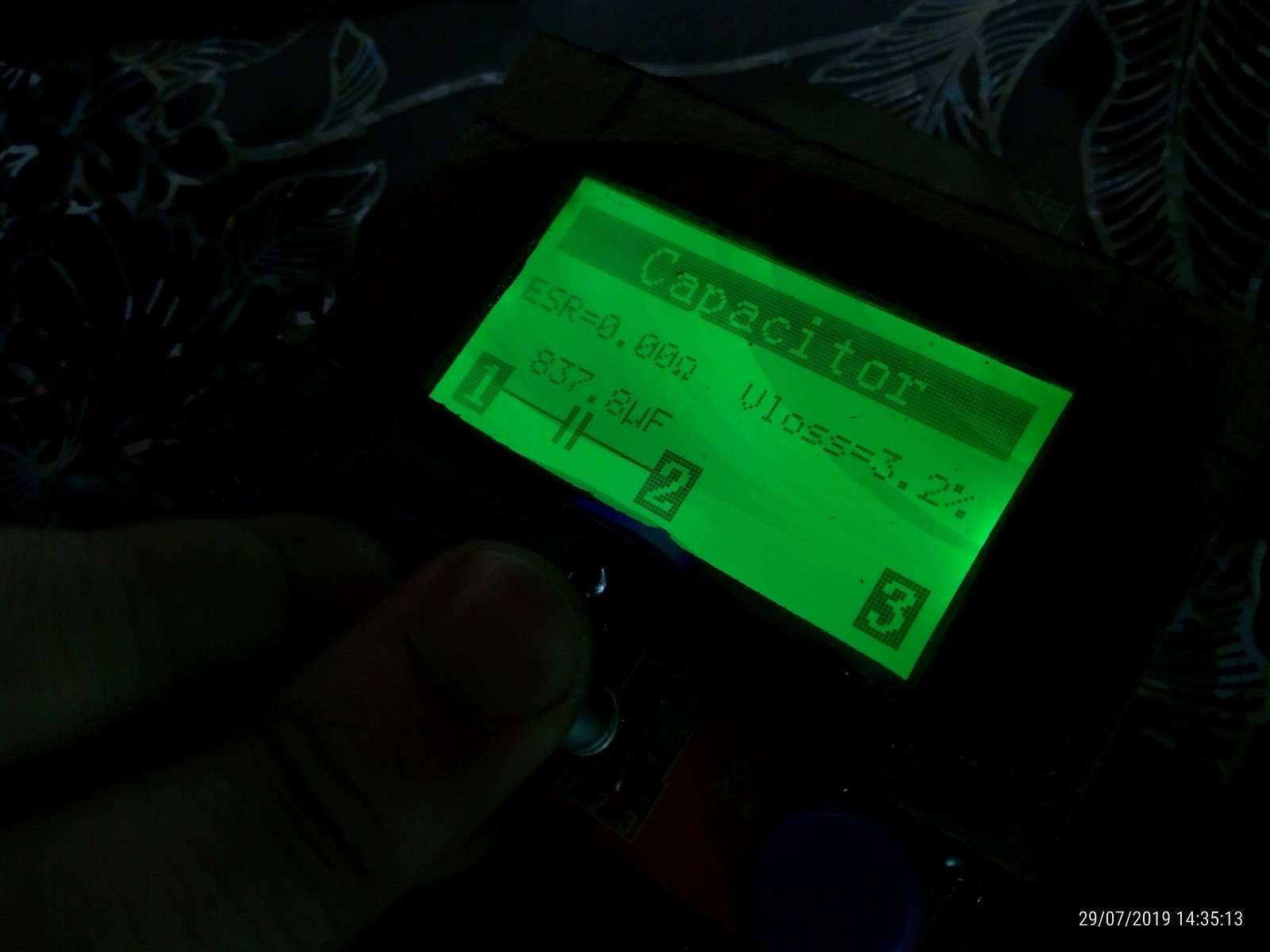

Я крайне не советую даже смотреть в сторону видеокарт Sapphire серии R9 390/390X, если серии R9 290/290X были сделаны из качественных компонентов, то серией R9 390/390X Sapphire просто нахаркали в лицо своим покупателям использовав низкокачественные компоненты, например конденсаторы которые не выдерживали свои заявленные характеристики (~1.7в предел напряжения при заявленных 3в) и имели высокий уровень утечки тока.
Я это предупреждение оставил здесь потому что недавно видел у человека R9 390 от Sapphire которая недавно сломалась, по сути такая же карточка как у меня была, с такими же конденсаторами и прочим хламом на текстолите.
реклама
Но вернемся к Asus HD 7870 DirectCU II TOP.
Моими худшими опасениями было что чип мог получить трещину как HD 7750 от Asus которую я на запчасти и тренировки осознанно покупал, но судя по всему случился просто отвал, потому переходим к следующему разделу.
- Предисловие
-
Диагностика и лечение
- Результат
С диагностикой все просто, заходим в биос и смотрим на картинку, если ничего странного значит грузим систему и смотрим поведение с драйвером и без драйвера, не забываем что Windows 10/11 автоматически без предупреждений устанавливают драйверы.
Если же видеокарта не выдает картинку даже в биосе то достаем любую "затычку" из запаса и проверяем с заведомо рабочей видеокартой, если все работает значит виновата видеокарта, это очень важно т.к. не всегда может быть виновата видеокарта.
реклама
В текущие времена я настоятельно рекомендую иметь в запасе как минимум одну видеокарту рабочую, даже если это будет какая нибудь PCI-e X800GTO 2004 года выпуска или GT210, главное чтобы видеокарта была полностью исправна, владение запасной видеокартой поможет быстро выявить проблему.
В моём случае видеокарта выдала отчётливые признаки отвала в самом биосе, осталось выявить что именно виновато уже в пределах самой видеокарты.
Т.к. я владею паяльным феном то у меня есть возможность прогреть только GPU не прогревая чипы памяти, если после прогрева GPU видеокарта прекратит показ артефактов, значит дело в самом ГП, если же артефакты не пропадут значит беда случилась с чипами памяти, а это уже будет плохо.
Но прежде чем приступить к прогреву я немного расскажу про методы прогрева:
1) Прогрев утюгом: Просто забудьте про данный метод разгона, это самый опасный метод прогрева из всех более-менее адекватных методов, я не стану таким методом прогревать даже в крайнем случае, лучше соберу ИК паяльник из спирали чем утюгом буду прогревать...
2) Прогрев в духовке: Лучший метод прогрева если нет опыта и хорошей паяльной станции со всей дополнительной оснасткой включая нижний подогрев, с этого метода прогрева я начинал прогревать свою первую отвалившуюся GeForce 7600GT, а после и 8500GT, GTS250, и прочие карточки nVidia пока не перешел на Radeon HD 7850 которую будучи рабочей продал перейдя на 7870 (Pitcairn) / 7870XT (Tahiti), r9 280, и в итоге на r9 290 и GTX 1070.
При данном методе прогрева желательно иметь мультиметр с термопарой для точного контроля температуры, духовка должна быть газовой либо конвекционного типа, никогда не пытайтесь использовать СВЧ, это гарантированно уничтожит видеокарту.
Единственный минус прогрева в духовке это износ конденсаторов с каждым прогревом, если делать аккуратно то карточки хватит на 4-10 циклов полноценного прогрева, главное исправить косяки системы охлаждения за производителем после первого прогрева чтобы карточка прожила как можно дольше.
Может и более 4 лет проработать после прогрева с правкой косяков СО, например пассивные 8500GT просто годами работают после прогрева и правки охлаждения.
Моя первая отвальная nVidia GF 7600GT пережила ~7 прогревов ибо на тот момент я был недостаточно умён для улучшения системы охлаждения, в итоге на последний прогрев я просто забыл про видеокарту в духовке и она благополучно взорвалась (конденсаторы электролитические).
3) Прогрев строительным феном: Вполне рабочий вариант, но не такой надежный как духовка, по сути это "бомж" вариант дешевой паяльной станции.
4) Прогрев паяльной станцией: Если есть хорошая паяльная станция с нижним подогревом и оснасткой, а так же наличие опыта работы с этими инструментами, то пожалуй данный метод будет лучшим, но без опыта работы и хороших инструментов лучше забыть про данный метод.
5) На открытом пламени, микроволновка и прочее безумство: Просто забыть про данные извращения, они вероятнее всего полностью уничтожат то что можно было восстановить.
Пожалуй на этом хватит, я решил прогреть паяльным феном только ГП, это гораздо проще сделать чем полноценно прогреть в духовке, потому я начинаю с такого выборочного прогрева.
Если такой "легкий" способ прогрева с помощью одного лишь паяльного фена даст положительный результат, то значит при необходимости можно будет задействовать "тяжелую артиллерию" и прогреть основательно в духовке.
Одновременно держать камеру и прогревать довольно затруднительно, но думаю смысл понятен, греем примерно до ~220 градусов и не забываем что окружающая среда будет активно забирать тепло (обращаю внимание на подкладки под видеокартой из туалетной бумаги).
В итоге после "легкого" прогрева ГП видеокарта заработала без артефактов, но я заметил что шина PCI-e теперь работает максимум в режиме x8 3.0.
В демосценах и играх видеокарта работает без проблем...
Тут я уже подключил карту захвата, с температурным режимом никаких проблем.
На этом думаю есть смысл закончить, и посмотреть сколько видеокарта протянет на прогреве паяльным феном.
- Предисловие
- Диагностика и лечение
-
Результат
Я остался озадачен внезапным и беспричинным отвалом чипа у видеокарты Asus Radeon HD 7870 DirectCU II TOP, систему никто не пинал, видеокарту никто не бросал и не деформировал***, работала карточка с блоком питания BDF-1000C, разгоном не занимался ибо смысла нет когда с завода разгон 1.1ггц, температурный режим хороший...

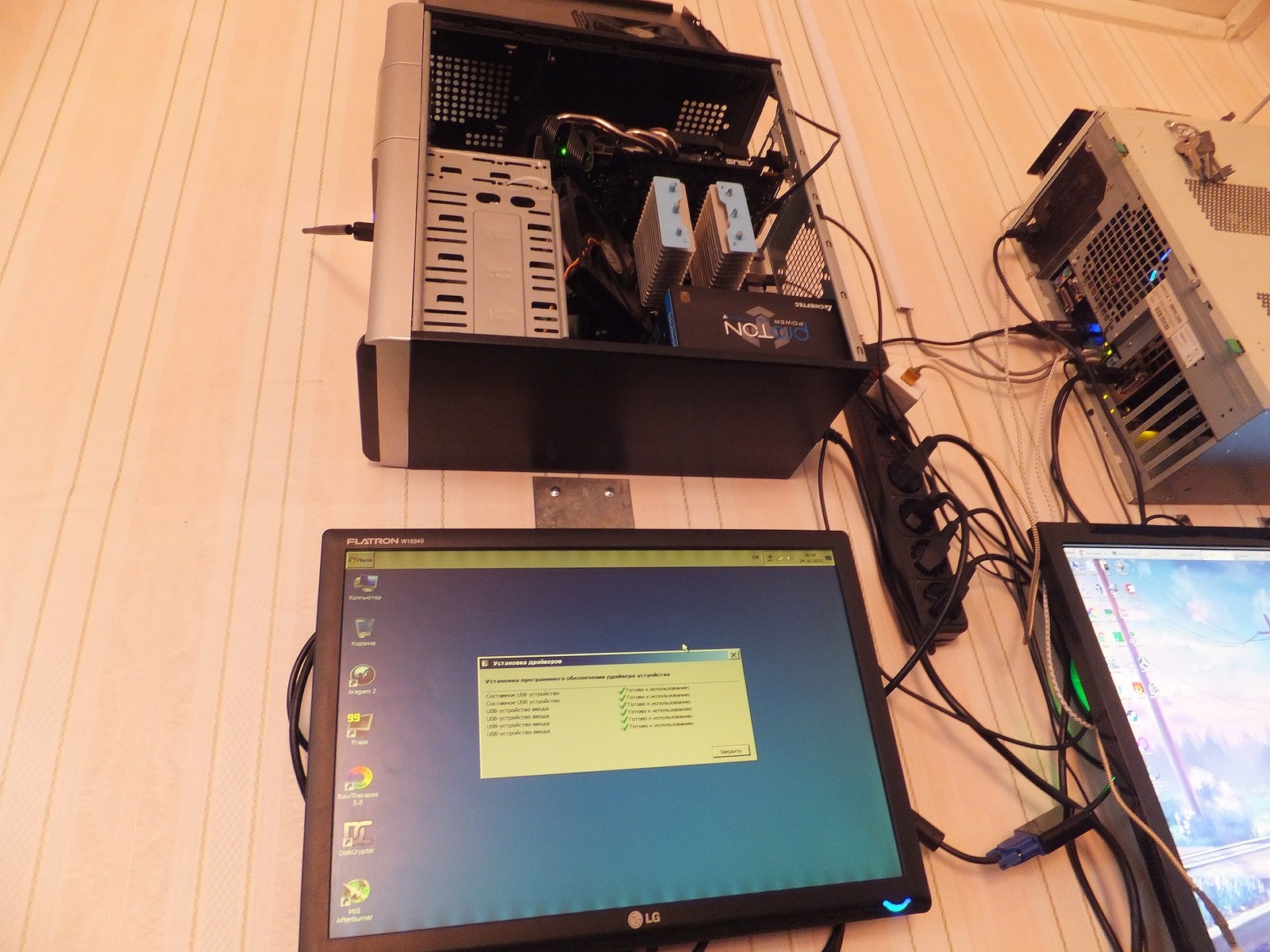

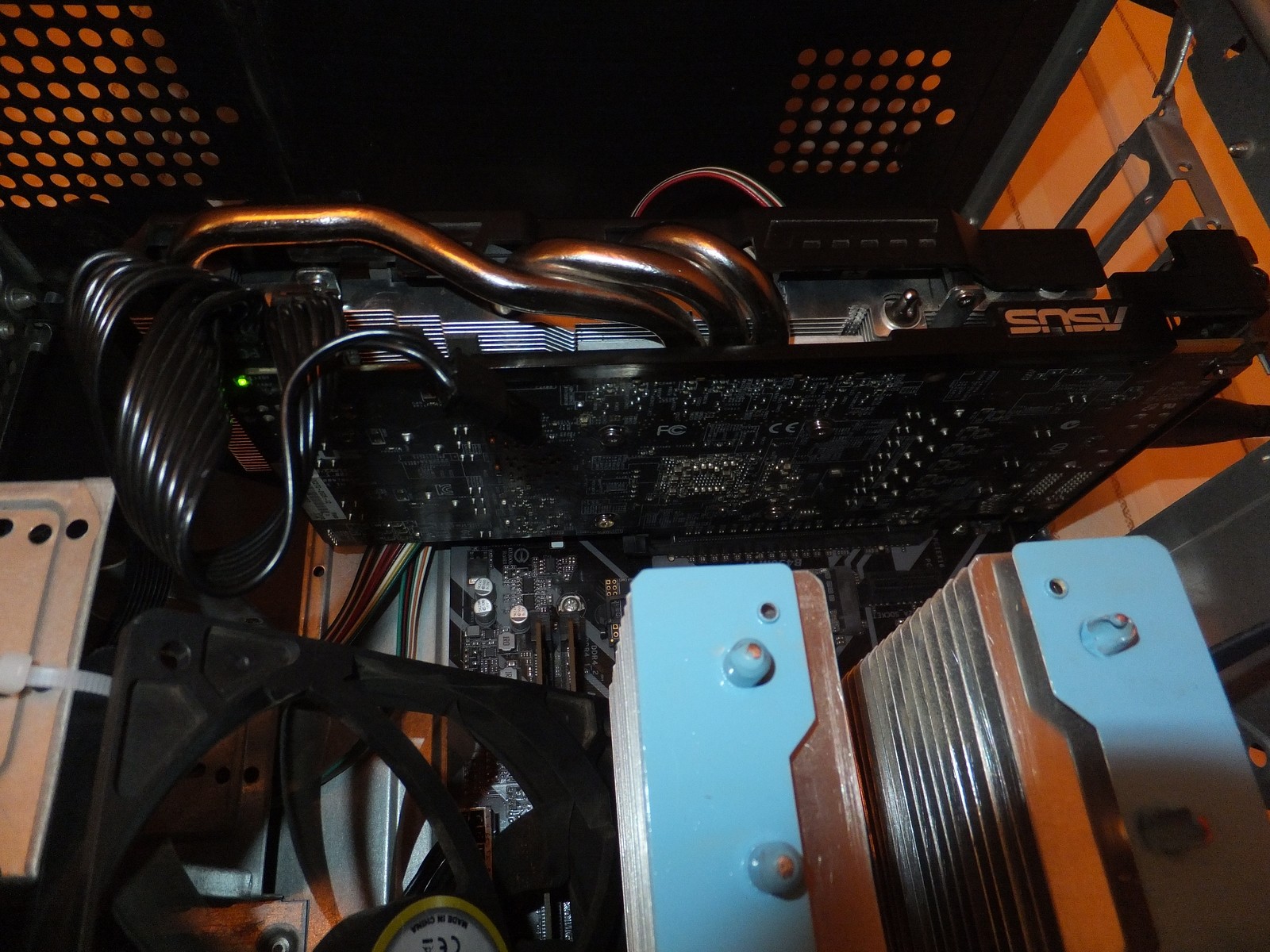

*** - Примечание: видеокарта всегда работала в обычном положении как во всех корпусах, и отвал произошел именно в таком стандартном положении, корпус я перевернул вверх ногами уже после того как случился отвал.
В итоге прогрев чипа паяльным феном восстановил работу видеокарты, однако шина PCI-e работала в режиме x8, но стоило переустановить драйвер как шина PCI-e вернулась в нормальные x16 (в этот раз установил минимальную версию без функционала трансляций и т.п.).
Когда отвал случился, я проверил ПК установив видеокарту RX560 несмотря на очевидные признаки отвала HD 7870, вполне вероятно драйвер AMD запомнил что-то от RX560 у которой шина заблокирована в режиме x8 и "забыл" изменить во время установки HD 7870, в итоге я получил шину x8 на видеокарте с шиной x16, довольно забавно вышло.
Видеокарту по идее можно в духовку нести для полноценного прогрева ибо у меня нет хорошей паяльной станции и оснастки необходимой для качественного прогрева, но с этим я повременю, мне интересно насколько долго видеокарта проработает после прогрева "и так сойдет".
Я уже довольно много видеокарт AMD сменил (даже HD 5670 была), но этот случай у меня первый когда абсолютно целая видеокарта просто так без причин ловит отвал, а после прогрева на "и так сойдет" работает как новая...
В любом случае я собираюсь много тестов сделать с участием данной видеокарты, так что посмотрим как долго протянет видеокарта после посредственного прогрева.
На этом все, благодарю за внимание.
