Самодельная СВО
реклама

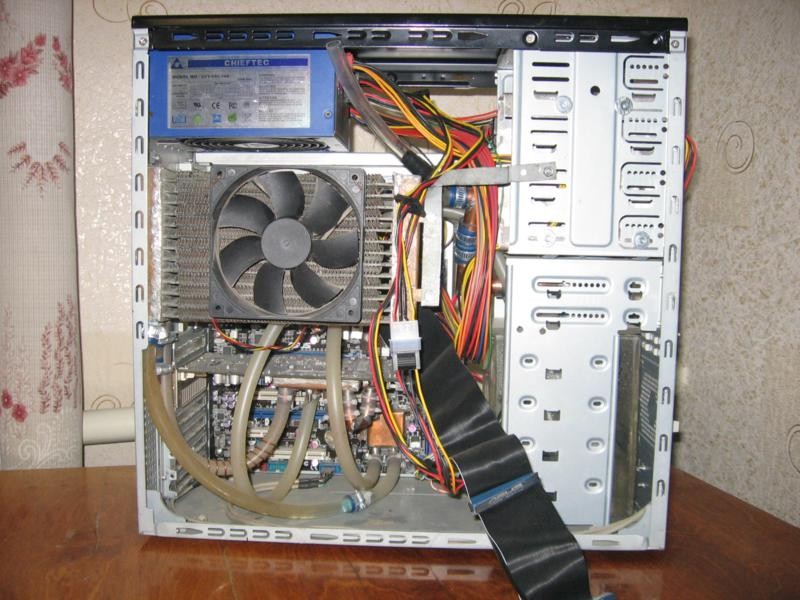

общий вид
мать asus p5e3 ws pro
проц intel E7500
память kingston DDR3 2Gb
видео sapphire radeon HD4850 1G
БП chieftec 750W
Данная система состоит из плексигласового расширительного бачка в котором помещена погружная аквариумная помпа Blu Power 1200 мощностью 16 Вт 1200 литр/час
помпа
бачек
бачек
радиатора который изготовлен путем разрезания печки отопления Москвича 412 пополам, отрезания родных боковин и припаивания двух бачков по бокам с флянцами.
радиатор
водоблоков.
Система является двухконтурной. 1 контур: помпа -процессор -северный мост -южный мост -радиатор, 2 контур: помпа -графический проц. видеокарты -1 водоблок граф. памяти -2 водоблок графич. памяти -радиатор
процессор
южный мост
видеокарта
1
общий вид
бачек
2
1
помпа с переходником
общий вид
Водоблоки изготовлены из листовой меди 1мм путем пайки оловом с применением паяльной кислоты,100 ваттного и газового паяльников. Фланцы сделаны из медной трубки наружного диаметра 10мм, соединительные трубки из силикона внутренний диаметр 9мм. Внутри водоблоков никаких ребер нет, просто голая медная 1 милиметровая основа и этого вполне достаточно.
Расширительный бачек помещен в отсек для жестких дисков, которые в свою очередь перенесены в отсек для оптических приводов. Обдув радиатора производится постоянно включенным вентилятором. Включается помпа в розетку (что-то придумывать не было уже времени).
отсек для HDD
На штатных частотах температура воды в простое не поднимается выше 32 градусов при комнатной температуре в 24 градуса. Под нагрузкой до 37 градусов на всех компонентах плюс минус 2 градуса. Разгонял видеокарту штатной утилитой по максимуму (все ползунки до упора) работает без сбоев, температура чипа 45 градусов. Используется дистиллированная вода. Система работает полтора года без замечаний.
И главное, при изготовлении системы главной целью была не красота а ПРОИЗВОДИТЕЛЬНОСТЬ.
