Gigabyte GA-N650SLI-DS4. Слабый разгон, зато есть SLI 8x+8х.
реклама
Почему-то в последнее время начал сильно нравиться Gigabyte. То-ли от того что он существенно представлен в нашей лавочке. То-ли от того что все имеющиеся на данный момент решения отвечают практически всем запросам потребителя как по цене так и по функциональности. И любой страждущий найдет то что нужно ему. В этом контексте стоит заметить что и я обладаю некоторым уровнем доверия и рекомендую для покупки в первую очередь решения именно этого производителя. Ну а на мой пыточный стол попал очередной образчик гения матерестроения этой фирмы.
Коробка.
Сразу хочется сказать что комплект поставки исходит из названия материнской платы. Цифра "3" в названии платы - просто коробка с нанесенной на нее информацией; "4" - более яркий внешний вид: белая коробка с продуктом и разрисованная глянцевая упаковка с поясняющими рисунками и информацией на ней; "6" - не несет в себе больших отличий в упаковке с 4-ой серией, но имеет большую комплектацию шлейфами и прочей требухой. По комплектации "3" и "4" серии практически идентичны.
1. Упаковка.
Цвета - черный и зеленый, что призвано показать принадлежность продукта к NVidia.
2. Оборотная сторона.
Основное внимание заострено в равной степени как на возможностях системной платы, так и на технологиях используемых в продукте.
3. Стикер.
4. Лицевая сторона материнской платы.
Материнская плата имеет размеры 30.5 х 24.5 см и относится к формату полный ATX.
5. Оборотная сторона.
6. Задняя панель.
6 разьемов для интегрированного HD 7.1 звука Realtek ALC888, четыре USB2.0, один порт LAN 10/100/1000, по одному Parallel и Serial порту, разьемы для мыши и клавиатуры, а также оптический и коаксиальные S/PDIF выходы, присутствует разьем FireWire.

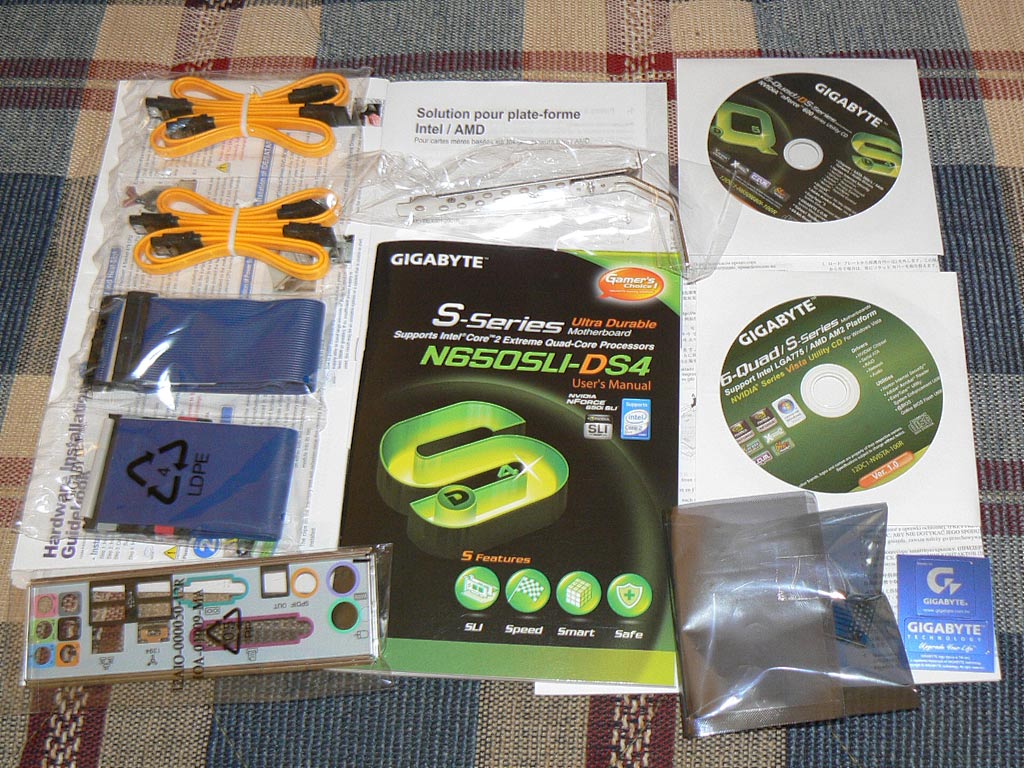

7. Комплектация
В поставку входит 4 SАТА кабеля, по одному IDЕ и FDD кабелю, задник, мостик SLI и мостикодержалка. Помимо этого: краткое руководство, мануал, 2 диска с драйверами: один для ХР, второй для Vista и наклейка Gigabyte.
Цвет текстолита - голубой бриз. Материнская плата имеет 4 разьема для DDR2 памяти желтого и красного цветов. Для работы памяти в Dual-е рекомендуется установка двух одинаковых модулей памяти в слоты одного цвета. На плате расположены два слота PCI-E 16x, два PCI-E 1x, а также три слота PCI. К матплате можно одновремнно подключить: до 4 устройств SАТА, к двум ATA каналам до 4-х устройств IDЕ, а также имеется один разьем FDD.
Дополнительно можно задействовать до 4-ех портов USB2.0 и помимо выведенного на заднюю панель, еще два FireWire порта.
При работе с одной видеокартой предполагается использовать верхний слот PCI-Е 16х. Для задействование SLI режима используется плата коннектор расположенная в промежутке между слотами для графических карт. В этом режиме приходится жертвовать пропускной способностью шины PCI-Е 16х которая будет поделена поровну для каждого из них и составит 8х.
Система охлаждения материнской платы - пассивная и состоит из двух радиаторов - один на северном мосту и маленький на южном. На их крепеж хочется обратить особое внимание. Если маленький радиатор на южном мосту крепится "по-старинке" на клипсы, то радиатор на северном мосту уже при помощи шурупов. Если честно то такое крепление я встречаю впервые. Радиатор крепится в двух местах за backplate также ввиде ребристого радиатора на оборотной стороне. Хорошо видно что такая компановка призвана закрепить радиатор, а не отводить дополнительное тепло. С тыльной стороны чипсета под ним пустота.
Также хочется заметить что радиатор достаточно высокий и тяжелый (медное основание с напаянными на него алюминиевыми ребрами), но на таком креплении расшевелить его невозможно. Это решение гораздо более эффективно и такой-же радиатор по высоте на MSI P6N-SLI Fi, сидящий на клипсах, достаточно сильно ходил и можно было заставить систему уйти в перезагрузку немного его пошевелив.
Радиатор на северном мосту даже на номинале необычайно горячий. К счастью, модернизировать его охлаждение достаточно легко - на него надо установить вентилятор типоразмера 70 мм (в моем случае был установлен от BOX-ового кулера AMD).
Недостатки.
Высота радиатора на северном мосту относительно велика, поэтому могут возникнуть некоторые трудности с устоновкой кулеров которые достаточно далеко выступают за пределы четырех крепежных отверстий. Очень сильно не понравилось нахождение разьема FDD под нижним слотом РСI как и присутствия тамже разьема Molex для дополнительного питания видеокарт.
BIOS.
Материнская плата позволяет изменять следующие параметры:
CPU Vcore от 0.6875 до 1.6000V с интервалом 0.00625В, а также от 1.625 до 2.375V с интервалом 0.025В
DDR2 voltage 1.80 - 2.575V с интервалом 0.025В
NB/HT-Link (северный мост) voltage до + 0.35V с интервалом 0.05В
FSB voltage до +0.35V с интервалом 0.05В
PCI-E voltage до +0.3V с интервалом 0.1В
SB (южный мост) voltage до +0.3V с интервалом 0.1В
VCC12_DL до +0.2V с интервалом 0.1В
Частоту системной шины можно изменять в пределах 100-650 мгц. Хочется заметить что этот параметр устонавливается по-старинке, а не "учетверенно" как это было на прочих материнских платах на базе NForce 650i. Шина PCI-Е изменяется в пределах 100-150 мгц. Всё с шагом 1 мгц.
Частота памяти на материнской плате задается двумя способами: при помощи делителя и независимо. Первый вариант имеет в себе 5 значений: Auto, 1-1, 5-4, 3-2 и синхронно с частотой FSB. Для процессора работающего на частоте системной шины равной 266 мгц и моей памяти DDR2-800 будут такие значения: 800, 1066,6, 853,3, 711,1 и 533,3 мгц.
Второй вариант - независимое тактование частоты памяти в промежутке 400-1400 мгц. На самом деле тоже синхронно, но при использовании огромного количества делителей частота памяти будет в наиболее близком значении к указанному пользователем. То есть выставив значение 800 мгц для памяти, при увеличении частоты FSB, чипсет сам будет выбирать нужный делитель и тактовать память в наиболее близком значении к 800 мгц, в меньшую сторону, естественно.
Основные настройки памяти как и на всех предшествующих материнских платах этого производителя можно открыть при помощи комбинации клавиш Ctrl+F1. После чего в меню настроек памяти появляются скрытые до этого момента опции. Помимо четырех основных таймингов и 1Т/2Т можно изменять еще 5 дополнительных. Рядом с изменяемыми настройками показываются и те на которых работает память в данный момент.

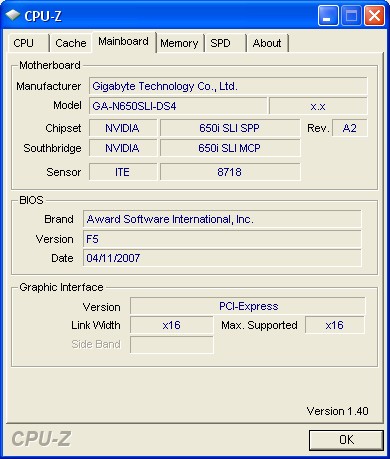

Плата тестировалось с последней для нее версией BIOS F5 от 11 апреля 2007 года. БИОС основан на Award-овском коде.
Конфигурация системы.
Intel Core 2 Duo E6600 2.4 Ghz (потолок 3.51 при 1.475В)
Thermaltake Big Typhoon
2x1 Gb DDR2-800 Corsair CL4-4-4-12 2.0V
Gigabyte GA-N650SLI-DS4
250 GB WD2500JS SATA-II 8 mb
250 GB WD2500JS SATA-II 8 mb
200 GB WD2000JS SATA-II 8 mb
Club3D GeForce 8800GTS 640 mb 320-bit TV-out
FDD 1.44 Sony
DVD+/-RW LiteOn 20A1H IDE Black
DVD+/-RW LiteOn 16H5s IDE Black
DVD+/-RW LiteOn 165S6S SATA
TV/FM Leadtek WinFast XP 2000 Deluxe
Creative Audigy 2 ZS
ATX Miditower Chieftec LBX-O1B-B-B
Chieftec CFT620W
Работа.
По внешнему виду материнская плата очень сильно походит на протестируванную в начале марта плату производства MSI P6N-SLI Fi. Наиболее выйгрышно выглядит расположение PCI-E 16x и PCI слотов. При установке двух видеокарт с двухслотовой системой охлаждения окажется возможным использование и двух устройств PCI. Так как практически все видеокарты ТОР-ового класса используют такой тип кулера, а в моей системе имеется 2 PCI устройства, то для меня такая конфигурация оказывается наиболее предпочтительной.
В остальном на своем "номинале" плата показала полную стабильность.
Результаты тестов.
Процессор Е6600 работал на номинале 2.4 ГГц с памятью DDR2-800 CL4-4-4-12.
SuperPi 1M
AB9 QuadGT DDR2-800- 21.250
P35-DS3R F3 DDR2-800 - 21.265
N650SLI-DS4 DDR2-800 - 21.344
SuperPi 8M
AB9 QuadGT DDR2-800 - 253.032
P35-DS3R F3 DDR2-800 - 254.047
N650SLI-DS4 DDR2-800 - 264.093
3Dmark2003
3D
AB9 QuadGT DDR2-800 - 30823
P35-DS3R F3 DDR2-800 - 30844
N650SLI-DS4 DDR2-800 - 30590
CPU
AB9 QuadGT DDR2-800 - 1583
P35-DS3R F3 DDR2-800 - 1581
N650SLI-DS4 DDR2-800 - 1492
3Dmark2005
3D
AB9 QuadGT DDR2-800 - 14008
P35-DS3R F3 DDR2-800 - 14022
N650SLI-DS4 DDR2-800 - 14050
CPU
AB9 QuadGT DDR2-800 - 9073
P35-DS3R F3 DDR2-800 - 8982
N650SLI-DS4 DDR2-800 - 8582
3Dmark2006
3D
AB9 QuadGT DDR2-800 - 8712
P35-DS3R F3 DDR2-800 - 8708
N650SLI-DS4 DDR2-800 - 8658
CPU
AB9 QuadGT DDR2-800 - 2160
P35-DS3R F3 DDR2-800 - 2154
N650SLI-DS4 DDR2-800 - 2136
Ну что-же. Отчетливо видно что практически везде материнская плата N650SLI-DS4 проиграла свой забег с представителями семейства Intel 965P/P35. А что будет если разогнать.
Разгон.
После мучений с MSI P6N-SLI и Abit Fatal1ty IN9-SLI я уже не расчитывал на серьезный разгон со стороны N650SLI-DS4. И как оказалось был прав. Конечно присутствовала кое-какая надежда на то что будет переплюнуты их результаты, но она быстро испарилась. Для начала была опробована частота FSB для будущих процессоров Intel 1333 мгц. Затем с интервалом в 10 мгц было получена частота в 373 мгц на которой без повышения напряжения на чипсет был проверен SuperPi 1.4 1М/8M. Следующим рубежем должна была оказаться частота системной равная 383 мгц, но это покорилось уже с повышением на 0.1В напряжения на чипсет. После чего напряжение на него было поднято до +0.35В и максимум что я смог добиться так это загрузиться на 410 мгц, после чего постепенно снижая частоту на 2 мгц смог установить что материнская плата без проблем смогла функционировать на FSB равной всего лищь 401.9 мгц!!!
Все попытки загрузиться на больших частотах (424, 450, 444, 480, 474) приводили к зависанию при загрузке ОС, либо к спонтанному восстановлению БИОС-а после перезагрузки. Следовательно разгонный потенциал у N650SLI-DS4 оказался самым худшим из всех плат которые были у меня на чипсете NForce 650i-SLI.
Но это еще не все. Как оказалось, память материнская плата тоже не умеет разгонять. Любая попытка запустить ее на частотах сверх номинальных 800 мгц заканчивалась провалом, как и понизить ее частоту. Плата позволяла работать с моей памятью при делителях которые могут заставить ее работать на частоте меньше номинальной, либо при выставленной частоте памяти равной 800 мгц. В этом случае ее частота постоянно находилась в диапазоне 770-800 мгц. При выставлении частоты работы памяти сверх обозначенной выше цифры, как и ниже, происходило сбрасывание настроек на номинал и рестарт. При выставлении частоты работы памяти на 840 мгц система зависала при прохождении POST кодов и единственным способом оживить ее было использование джампера Clear CMOS. Максимум по памяти был достигнут при синхронной работе с FSB 1:1 и составил 804 мгц при CL4-4-4-12. Установка более ранней версси BIOS F4 от 9 апреля не привела к решению вышеописанных проблем.
Однако, протестировать материнскую плату в разгоне всё-таки удалось. Установке моего Thermaltrake Big Typhoon ничего не помешало, как это было на материнской плате Gigabyte GA-P35-DS3R. Поэтому было решено провести тесты на одном из вариантов при котором время от времени работает моя система: 3.51 ггц FSB390x9 при 1.475В на процессор.
Память в обоих случаях работала при CL4-4-4-12 на частоте 780 мгц.
Результаты тестов с разгоном.
SuperPi 1M
AB9 QuadGT DDR2-800 - 14.594
N650SLI-DS4 DDR2-800 - 14.796
SuperPi 8M
AB9 QuadGT DDR2-800 - 183.281
N650SLI-DS4 DDR2-800 - 201.594
Если на частоте 2.4 ггц отставание в 1М было крайне незначительным и составляло 0.094 сек, то с разгоном увеличилось до 0.202 сек, а достаточно большое отставание в 8М составлявшее на номинале процессора более 11 секунд трансформировалось более чем в 18 секунд. Это очень много. Такие-же результаты в 8М были получены на 965Р и Е6600 работавшем на частоте всего-лишь 3.3 ггц.
3Dmark2003
3D
AB9 QuadGT DDR2-800 - 33147
N650SLI-DS4 DDR2-800 - 32061
CPU
AB9 QuadGT DDR2-800 - 2258
N650SLI-DS4 DDR2-800 - 2041
Отставание существенное. Явно не выбор Бенчера.
3Dmark2005
3D
AB9 QuadGT DDR2-800 - 16925
N650SLI-DS4 DDR2-800 - 16748
CPU
AB9 QuadGT DDR2-800 - 12055
N650SLI-DS4 DDR2-800 - 10670
Ничего кроме как провал сказать не хочется, шутка-ли в СPU тесте отставание 13%.
3Dmark2006
3D
AB9 QuadGT DDR2-800 - 9512
N650SLI-DS4 DDR2-800 - 9382
CPU
AB9 QuadGT DDR2-800 - 3131
N650SLI-DS4 DDR2-800 - 3087
Также проигрышь, но не настолько мал чтобы его не заметить.
Итого.
Что мы имеем по результатам тестов? Проигрышь! А по результатам разгона? Такого разгона нам не надо! Памяти? Кашмар. Разводка? Удовлетворительно! Поставка? Красиво.
В целом материнская плата производит достаточно удручающее зрелище. Gigabyte наделил ее очень широкими возможностями управления настройками в BIOS. Если не лучшими, то одними из таковых. Хорошим дизайном, если не пользуетесь FDD, про дополнительный разьем Molex под нижним PCI также умолчим. Рабочим ПО как под ХР так и под Vista. Широкой функциональностью, поставкой и будущим сопровождением. Цена также находится на уровне всех плат основанных на NForce 650i-SLI. Но что-то не сложилось! Плате было дано все что только можно для того чтобы был сделан качественный продукт с отличнейшими возможностями, а в том что плата показала себя не с лучшей стороны виноват не Gigabyte. Виновник ее провала сам чипсет на котором она основана.
Что мы знаем о чипсете NForce 650i-SLI? Можно охарактеризовать его как "SLI для бедных". Причем 650i был призван заменить собой чипсет предыдущего поколения NForce 570-SLI Intel Edition, который в свою очередь стал заменой чипсету NForce 4-SLI Intel Edition. Главное что их обьединяет это официальная поддержка видеокарт NVidia в SLI режиме по формуле PCI-E 8x+8x. Платы для них должны были ввести поддержку этой технологии на платформу Intel. Как известно NVidia не наделяет сторонних производителей чипсетов возможностью поддержки SLI их продуктами, а за не послушание можно расчитывать на серьезные карательные меры. Материнские платы на их основе относились не к слишком дорогой ценовой категории, поэтому произодителю было выгодно скорее присутствие в этой сегменте рынка чем доля в нем. Платы были, SLI - работал. И тут откуда не возьмись появились какие-то "оверклокеры" и заявили что платы-то гонятся хреново. На что был ответ - главной особенностью этих плат является не разгон, а поддержка SLI за смешные, по меркам современного рынка, деньги.
Вообщем-то теперь всё ясно. И гонятся матери не потому-что у производителя кривые руки, а потому-что чипсет такой. Он не направлен на поддержку самых последних наворотов в компьютерном мире, а всего-лишь чтобы занять положенное место под солнцем и ввести поддержку того что от него требовали - SLI. Притом на номинале всё впорядке и всё работает, а проблемы возникают с разгоном. Всем памятна частота FSB до которой все нормально - это 375 мгц, после чего начинаются серьезные проблемы со стабильностью, не говоря уже о производительности. Появились такие проблемы как "FSB hole" дырка в промежутке которой материнская плата отказывается работать, "FSB wall" - потолок частоты системной шины (не материнской платы) на которой не может работать процессор. Стал очень заметен и отчетливо проявился "плавающий FSB wall", или "плавающий FSB hole" потолок системной шины/процессора при которой он/она может работать, или не работать, с процессорами имеющими одно и то-же ядро, но с разными множителями на разных частотах системной шины. Проблемы с холодным стартом и капризностью контроллера памяти. Так может просто плата не направлена в сторону Оверклокинга, а должна работать на номинале (или все-таки с небольшим разгоном) и желательно в режиме SLI. Повидимому верно второе определение и на платах с NForce 650i нам искать больше нечего, только нервы покалечим. А нам это надо?
В результате вышеизложенного стоит сказать что плата Gigabyte GA-N650SLI-DS4 мне НЕ понравилась и себе я бы ее НЕ оставил, хотя мысли о покупке второй 8800GTS меня частенько посещали. Также я бы не рекомендовал ее к покупке для людей заинтересованных в последующем разгоне своей системы, это может привнести только неприятности в семейной жизни и плохое самочувствие, а то и депрессию, летом. Только для небольшого разгона и только с процессорами имеющими большой множитель, например 9х, а еще лучше 10х, а лучше этого вообще 11х и выше, а еще лучше с использованием на полную всех возможностей платы и SLI в частности.
За сим позволю откланяться и извиниться за то что отнял у вас порядком времени заставив читать эту белиберду.
P.S. Жду и надеюсь на то что материнская плата DFI NForce 650i-SLI переломит устоявшийся стереотип о этом наборе логики от NVidia как о неудачном.
Материнская плата Gigabyte GA-N650SLI-DS4 для тестирования предоставлена ORDI.
