Восстановление работоспособности полного усилителя Амфитон-У-101-1 Стерео Hi-Fi

18 сентября 2011, воскресенье 01:27
для раздела Блоги
Давно хотел восстановить и послушать приличный (т.е. высшей группы сложности) усилитель времен СССР, но не выпадал случай. Покупать Барк, Бриг, Одиссей, редкую Эстонию, или на крайний случай Корвет - дорого, и по моему мнению не совсем целесообразно, так как часто за те же деньги можно купить транзисторный усилитель иностранного производства тех же годов выпуска, а это уже совсем другая история. А покупать Радиотехнику, Вегу, или ещё более простой усилитель также не хотелось, ибо это уже не интересующий класс, и как показала практика - уж очень часто они выходят из строя, что тоже немаловажно для дальнейшего использования.

И вот, практически случайно был куплен "Амфитон-У-101-1 Стерео Hi-Fi", вот в таком состоянии:

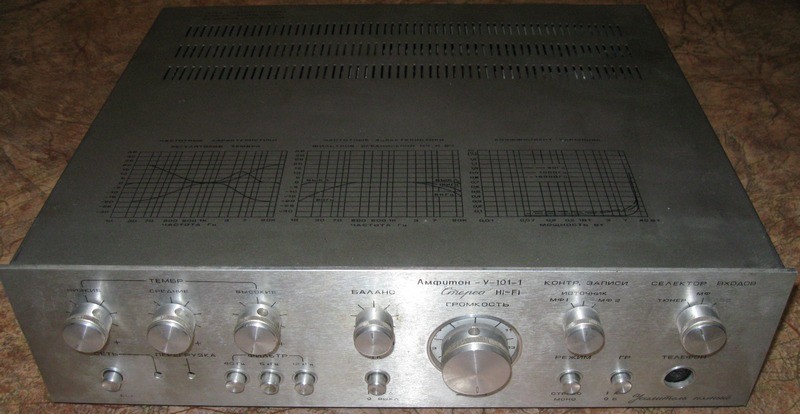

Амфитон-У-101-1, вид спереди


Амфитон-У-101-1, вид сзади

Начинка выглядела вот так:


Амфитон-У-101-1, вид сверху


Амфитон-У-101-1, вид снизу


Амфитон-У-101-1, темброблок


Амфитон-У-101-1, предварительный усилитель


Амфитон-У-101-1, блок режимов работы


Амфитон-У-101-1, блок защиты


Амфитон-У-101-1, усилитель мощности

Усилитель выпущен Львовским ПО имени Ленина. Начинка данного усилителя практически 1:1 повторяет следующие модели того же предприятия:
- Амфитон-У-101, и разновидности;
- Амфитон А1-01, и разновидности;
- Амфитон 25у-101с;
- Амфитон AJ-01-У.

Общая информация приведена здесь:
http://rw6ase.narod.ru/000/rez2/amfiton_a1_01st.html

Схема - нечто среднее между следующими схемами:

http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=35407&filename=amfiton__101s.djvu

http://cp.people.overclockers.ru/cgi-bin/dl.pl?id=35406&filename=am_u101.djvu

До обновления ГОСТ 24388-83 данный усилитель считался усилителем высшей группы сложности.

По информации прошлого владельца, данный экземпляр пролежал в шкафу около 7 лет, а до закладки в шкаф был полностью работоспособен, ремонту не подвергался. Действительность внесла коррективы.

Ещё при покупке я обратил внимание на то, что он явно вскрывался. При детальном рассмотрении замечено, что до меня был заменен один выходной транзистор, и сильно паяный трансформатор. Если с первым всё понятно, то что делали с трансформатором - до конца не ясно. У меня только два варианта:
- возможно подключали дополнительные обмотки, для повышения питающих напряжений усилителей мощности, и соответственно - увеличения выдаваемой мощности;
- возможно полностью меняли трансформатор, либо перематывали какую-либо из обмоток.
Больше следов вмешательства не заметил.

В таком виде усилитель включался, защита не срабатывала (что уже радовало), один канал работал, но играл тихо, второй - молчал.

Что сделал в общем и целом:
- заменил все электролитические конденсаторы (полярные и не полярные) на не музыкальные импортные, по питанию все 2200мФ заменил на 3300мФ;
- заменил все красные круглые пленочные конденсаторы (так называемые "флажки", которые часто "дребезжат", т.е. плавает емкость) на современные импортные;
- заменил выходные транзисторы: КТ818ГМ на MJ2955, КТ819ГМ на 2N3055;
- заменил все 4 подстроечных резистора в усилителях мощности на многооборотные импортные, настроил ноль постоянного напряжения на выходах, и ток покоя в пределах 50-53мА;
- заменил шнур на новый, с более крупным сечением и розеткой евро образца;
- проверил все точки соединения "земли", пропаял развалившуюся пайку контактов 5-ти штырьковых DIN гнезд входного сигнала;
- переменные резисторы громкости, баланса и частот - на рынке пока не нашел, поэтому смазал силиконом и отложил до лучших времен.

По пути прозванивал попадающиеся под руку транзисторы, в основном без выпаивания, те что выпаивал - прозвонил, проверил коэффициент усиления мультиметром, запаял обратно (в блоках усилителей мощности прозвонил абсолютно все транзисторы).

После вышеуказанных действий, аппарат собрал, включил:
- начал работать второй канал;
- мощность звука на выходе - в порядке (пока ремонтировал в качестве нагрузки использовал: 2 динамика по 8Ом, 0,5Вт), был слышен периодический треск/хрип/шум;
- был слышен "фон" в обоих каналах;
- напряжения на усилителях мощности в норме: 34В и 33,9В;
- постоянное напряжение на выходах левого и правого канала в норме: по 0,04-0,05В.

Пока настраивал ток покоя - случайно замкнул щупом две ножки транзистора в одном из УМ, в итоге сжег один выходной транзистор и один КТ814 узла усилителя тока в УМ. Обошлось малой кровью. Восстановил УМ достаточно быстро, сравнивая с рабочим каналом.

Далее, случайно замкнул выход одного из каналов, защита не сработала - сгорел только один из выходных транзисторов.

Фон и посторонний треск исчезает после того, как закрывается экранирующая крышка, в основном его "ловит" плата темброблока.

В общем, в конце-концов усилитель отремонтировал, выставил "0" постоянного напряжения на выходе (реально 0,0000В до 0,0040В), настроил ток покоя 50-53мА. На слух посторонних звуков нет на любой громкости (слушал как музыку, так и тестовые диски).

Ток покоя выставил по падению напряжения на резисторах R32 и R33 (в моем случае по 0,13Ом, 1Вт). Для тех, кто не знает как - описываю процесс:
- на вход ничего не подаем, даем усилителю прогреться;
- выставляем мультиметр на измерение напряжения в мВ;
- одним щупом прикасаемся к одному выводу резистора, вторым - ко второму;
- далее по закону Ома, подстроечным резистором R18 выставляем нужное напряжение (например 7мВ, чтобы получить 7/0,13=53,85мА).

Ток покоя с завода обычно выставляют 40мА, но мастера советуют 50-100мА.
Если настраивать только на слух (вообще следует настраивать при помощи осциллографа, но он не у каждого есть) - необходимо, чтобы ток покоя был такой величины, чтобы на малой громкости не было слышно хрипа и посторонних звуков. Перегибать с величиной тока покоя нельзя, иначе можно сжечь УМ, и имейте в виду, что при прогреве усилителя ток необходимо проверить, так как он возрастает.

Нулевое напряжение на выходе канала выставляется при помощи R5.

В итоге, в сравнении с домашним ресивером Yamaha RX-V520 RDS - звук нравится, достаточная детализация, резкий и глубокий бас (заметно больше чем на моем ресивере), немного задраны высокие частоты, фон ("белый шум") больше чем у ресивера, но незначительно, вполне можно мириться, может со временем попробую уменьшить. Также шелестят резисторы громкости и баланса, но это со временем поправимо.

Усилитель порадовал качеством звука, неприхотливостью и ремонтопригодностью.

В планах:
- заменить переменные резисторы;
- заменить кнопку включения;
- заменить реле;
- заменить провода.


UPDATE:

Исходные номиналы конденсаторов на сканах:


Амфитон-У-101-1, темброблок (конденсаторы)


Амфитон-У-101-1, предварительный усилитель (конденсаторы)


Амфитон-У-101-1, блок режимов работы (конденсаторы)


Амфитон-У-101-1, блок защиты (конденсаторы)


Амфитон-У-101-1, усилитель мощности (конденсаторы)

Примечание:
1) "+" указывает на расположение на плате "+" ножки конденсатора.
2) Отсутствие "+" обозначает, что конденсатор неполярный.

Неполярные конденсаторы находятся:

1) Блок предварительного усилителя:
- 2 штуки: 16В, 50мФ

2) Блок защиты:
- 1 штука: 16В, 50мФ


По желаниям трудящихся - фото в процессе ремонта:


Амфитон-У-101-1, фото в процессе ремонта


Амфитон-У-101-1, фото в процессе ремонта


Амфитон-У-101-1, фото в процессе ремонта


Амфитон-У-101-1, фото в процессе ремонта


Для желающих обсудить статью:
http://forums.overclockers.ru/viewtopic.php?f=25&t=350340&sid=216e82ab35f1b8eca62a266423b86b13&start=140
