Универсальный кабель (на базе Prolific PL-2303) для прошивки мобильных телефонов

для раздела Блоги

Интерфейс связи большинства мобильных телефонов с компьютером до настоящего времени остался неизменным - это старый добрый COM порт. Для связи его с USB портом компьютера необходим USB<->COM мост (виртуальный COM порт).
Наиболее распространен USB<->COM мост на базе микросхемы PL-2303 от Prolific.

Таким образом, для изготовления универсального кабеля (он же Service Cable), для прошивки практически любых типов телефонов, необходимо:
- кабель с печатной платой USB<->COM моста на базе микросхемы PL-2303 (как всегда идем по пути наименьшего сопротивления);
- обычный кабель с разъемом нужного телефона (он же Data Cable);
- телефонная розетка RJ45;
- телефонный кабель "евро", с обжатыми разъемами на концах;
- паяльник, и прочие инструменты - на свое усмотрение.

Далее всё просто и много раз описано:
1) Открываем "коробку" с USB<->COM мостом, отпаиваем провода уходящие к разъему телефона (если он нам нужен - запоминаем распайку, чтоб лишний раз не возиться с даташитами).
2) При помощи даташита на PL-2303 и прозвонки, находим сигналы TxD, RxD, +3,3В, GND на контактных площадках (либо деталях)
3) Открываем телефонную розетку, откусываем концы проводов с разъемами под саморез, зачищаем, лудим, припаиваем к нужным площадкам на плате (площадки находим как указано выше, в противном случае - подпаиваемся к ножкам микросхемы и деталям).
4) Остается для каждого типа разъема мобильного телефона:
- находить распайку вышеуказанных сигналов в интернет/даташитах;
- отрезать нужной длины телефонные кабеля (один - с разъемом под мобильный телефон, второй - с разъемом RJ11);
- припаивать между собой эти провода по схеме:
RxD -> Tx
TxD -> Rx
GND -> GND


В случае с кабелем, который попросили сделать - распайка на телефонной розетке следующая:
- зеленый провод: TxD
- желтый провод: RxD
- красный провод: +3,3В
- черный провод: GND

Фото кабеля:

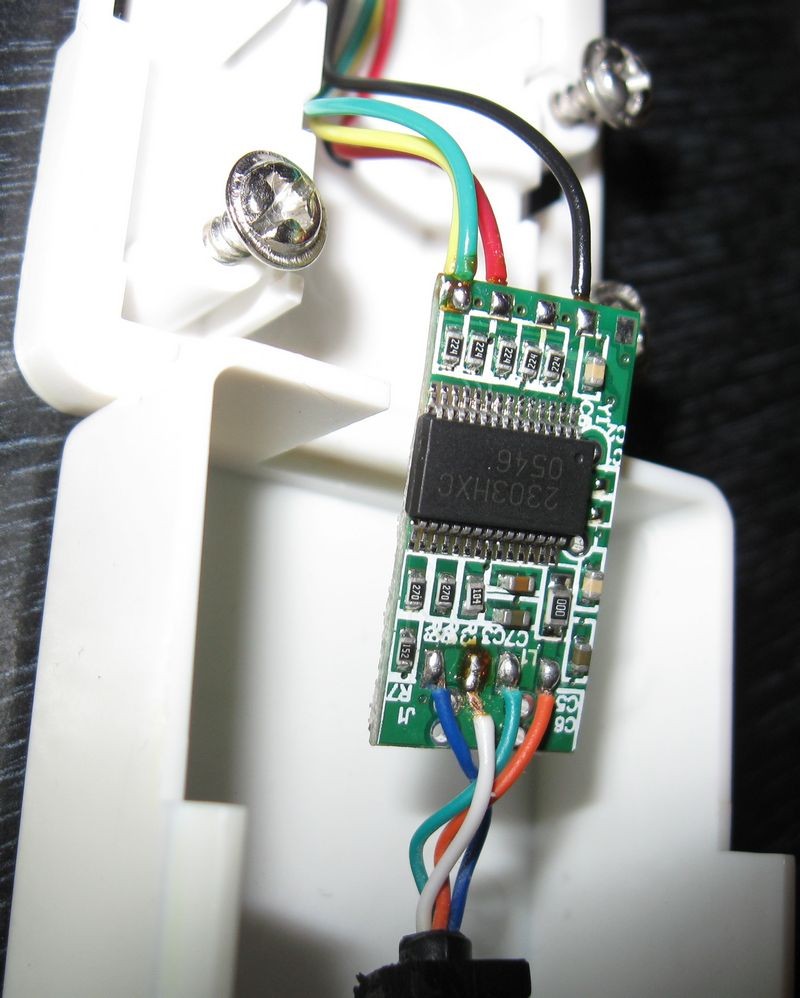

USB<->COM мост на Prolific PL-2303


USB<->COM мост на Prolific PL-2303

Special for Nam, он же BlackTac.

Для желающих обсудить:
http://forums.overclockers.ru/viewtopic.php?f=25&t=350340&sid=bc6c865dc37fcaa235501f4f19f52c3a&start=120
