Тест расположения вентиляторов в корпусе Cooler Master Storm Scout 2

20 июля 2014, воскресенье 02:22
Нахождение оптимальных мест расстановки вентиляторов в данном корпусе.
Старался для себя. Чтобы данные не пропадали, оформил в статью.
Картинки вымышленные из интернета (своих фоток нет).
Идею эксперимента черпанул отсюда.

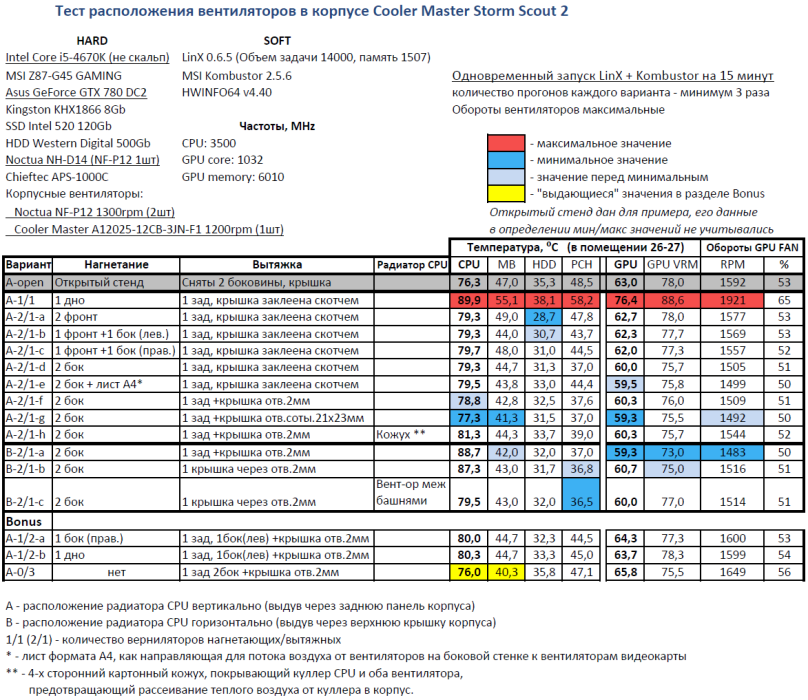

Таблица результатов.

Со списком железа, софта и мест установки вентиляторов.
(внизу страницы таблица прикреплена в немного большем масштабе)



Текстовое описание

Внешний вид корпуса


Кулер Noctua NH-D14
С одним NF-P12, на продув сквозь обе башни. Термопаста Zalman STG-2


Варианты с вертикальным расположением кулера CPU


Изначально было два вентилятора.
Noctua NF-P12 и Cooler Master A12025 (далее по тексту СМ).
Поставил P12 на выдув из задней стенки, а СМ на вдув через дно.

Потом старался подобрать такую нагрузку, чтобы при LinX + Kombustor система если не зашивалась, то заметно перегревалась.

Вывести CPU к 90С было несложно.
Стабильный load 100%, 3.5GHz.
А вот частота ядра видеокарты дергается при одновременном запуске LinX + Kombustor (сам Kombustor давит очень спокойно). Ну, да ладно. Докинул ядру GPU +100MHz в MSI Afterburner, чтобы грелось и получил те 76,4С/88,6С ядро/VRM при 1921 оборотах кулеров видеокарты.

Принял настройки LinX и частоты CPU, GPU в этом варианте как отправные (точку отсчета), и больше параметры не менял. Этот вариант тестировал до 7-ми удачных раз, чтобы набить статистику и пока сам понял, в каких диапазонах подгуливает разогретая система. Иногда видеоадаптер выдавал из своих запасников какое-то перевозбужденное порно. Такие данные отбрасывал, с остальных брал среднее, округлял до десятых. Поэтому в таблице значения с запятой.

У блока питания — забор снизу, выхлоп сзади. Работает тихо. Протягивать через него теплый корпусный воздух не счел целесообразным, поэтому БП не переворачивал. Хотелось бы знать его температуру и обороты, но нечем подступится, проги мониторинга данные этого БП не берут, не показывают :(

Это был самый жаркий, показательный вариант (всего с 2-мя вентелями). Дальше — прохладнее.


Появился еще один Noctua NF-P12.
Поставил его классическим способом на вдув на фронтальной (передней) панели выше, а СМ ниже.

Одна из стенок для жестких дисков снята.
И потоку P12 мешала только вторая несъемная стенка с большими овальными отверстиями.

Внизу СМ вступил в лобовую схватку с HDD и SSD. Все его 1200 оборотов ушли на завоевание лучшего показателя температуры HDD для этого варианта.
— — — — — — — — — — — — — — — — — — — — — —

СМ бросил HDD и обосновался на боковой стенке (в левом установочном месте). Его диаметр где-то на четверть перекрыт внизу БП. Дует на мат.плату, отчего она похолодела MB -5C, PCH -4C.
HDD обиделся и нагрелся на +2С.
Видеокарта предпочитает молчать.

.

.

— — — — — — — — — — — — — — — — — — — — — —
СМ сдвинулся на правое установочное место по стенке корпуса.
MB набрала +4C, PCH тоже +0,8C

.

.

.
— — — — — — — — — — — — — — — — — — — — — —
Вентиль NF-P12 тоже перебрался на бок, слева от СМ.
Вдвоем с боковины ребята вдули куда сильнее, чем будучи в загоне лабиринтов передней панели.
Так, в сравнении с вариантом A-2/1-a: мамка остыла на -4,3С; PCH на все -10,8С;
даже видяха с VRM сказали -2,7С и -2,3С.

Лишенный прямого и кривого обдува HDD психанул на +2,7С, но на его выходки в 31,3С всем естественно побоку.
Он, кстати, тихоня 5400rpm и 38 градусов максимум видел только в самом скупом варианте с 2-мя вентилями.
Хотя и бешеных задач по чтению/записи ему и не ставили, причин греться небыло.
— — — — — — — — — — — — — — — — — — — — — —
Буйная головушка подбила шальные ручки всунуть 2 листа А4 от низа вентилей на боковине — аж под слот видяхи, по всей ее ширине. Дескать, так весь воздух, вкаченный двумя 120-ками будет по направляющей, без потерь подпирать обе штатных вертушки видеокарты.

Мамка скинула градус. PCH набрал +7,4С видимо, лист бумаги направил поток мимо него.
HDD еще вставил свои +1,7С.

Видяхино достижение в -0,5С не стоит такого «моддинга».
— — — — — — — — — — — — — — — — — — — — — —
Вспомнил, что верхнюю крышку успел заклеить скотчем (от пыли). Как и все щели внутри корпуса после покупки.
Снял скотч с крышки, осталась металлическая сетка с отверстиями 2мм.

Помогло. За счет конвекции через крышку. Рукой ощущается выход теплого воздуха.
Наконец-то пришел в движение CPU, правда всего на -0,8С. Мамка тоже градус сбросила. PCH на -6,8С облегчился.

— — — — — — — — — — — — — — — — — — — — — —
Отделил от крышки мет.сетку. Остался каркас с крупными отверстиями в виде сот 21х23мм.

И все компоненты еще дружно сбросили от -0,6 до -1,5 градуса.

Так, в этом варианте самые холодные показатели CPU, MB, и GPU. И свободная дыхачка через верх имеет смысл.

.
— — — — — — — — — — — — — — — — — — — — — —
Кстати, CPU заметно реагирует только на подвижки в верхней части корпуса, а видеокарта — на перестановки в
нижней половине. Кирпич видяхи как раз и делит корпус на 2 фронта, верхний и нижний.

Еще одна шальная мысль — организовать воздуховод/кожух, по которому протяжка воздуха через кулер CPU будет изолирована, без рассеивания горячего воздуха на башнях.

Всем сразу стало плохо. От +4,1С на CPU, до +1,1GPU.

Варианты с горизонтальным расположением кулера CPU


Собственно, мечта. Развернуть башни на выдув через крышу. Читал, что так будет окэй всего.
Окэй начал трещать сразу же. Пока развернул только кулер, а вытяжной NF-P12 на задней стенке оставил.
Сравниваем, например, с вариантом-победителем A-2/1-g (конвекция через соты в крышке). Проц удавился и набрал +11,4С, остальное несущественно. Разве что VRM улыбается. Это наверное у него башенный вентиль -2,5 градуса отсосал. Вентиль этот просто впритирочку между крышкой видеокарты и башней своего кулера — задыхается, качать нечего.

— — — — — — — — — — — — — — — — — — — — — —
NF-P12 с задней панели бросился на крышу, над башнями радиатора — вытягивать мечту. Вытягивать через
перфорацию 2мм. Отверстия-соты на крышке мне не по душе, поэтому мет.сетку снимал только для теста в одном
варианте (A-2/1-g). Перфорацию на задней стенке (теперь без вентиля) заклеил скотчем.

Такой маневр снял с CPU всего -1,3С, что до лампочки. Видеокарта со своим VRM чего-то недопоняли и прибавили +1,3 и 2 градуса соответственно. Мамке на градус жарче стало. Ну ладно, еще один козырь в кармане.
— — — — — — — — — — — — — — — — — — — — — —
На кулере CPU, вентиль NF-P12 убираем с крышки видеокарты и ставим внутрь, между башен радиатора.
Отсюда он качает намного лучше.

По сравнению с прежним вариантом: спасает проц на -7,8С.
Правда, перестает сосать VRM, который набрал свои +2С.

.

.

Итоги

При данном количестве вентиляторов, вариант-победитель A-2/1-g.
А это: 2х120 вдув через боковую стенку, 1х120 выдув сзади.
Ориентация куллера CPU вертикальная (выдув на вентиль задней стенки).
Даёт лучшие результаты температур CPU, MB, GPU.
При этом температуры HDD, PCH и VRM не сильно отстают от конкурентов.

Худший вариант А-1/1 (с двумя вентиляторами вдув-дно/выдув-зад).
Две вертушки, конечно, шпарят слабо. Тем более Cooler Master (СМ) со своим дуновением при 1200rpm не выглядит угрожающе. Сравнивая его рядышком с Noctua NF-P12 на боковой панели, прикрывая рукой отверстия в перфорации — СМ всеравно, а Noctua аж свистел, жадно всасывая воздух. Работая на выдуве с задней стенки, СМ тоже не отличился, поэтому в тестах там постоянно выкачивал NF-P12.

Разница температур между лучшим и худшим вариантами в градусах:
CPU -12,6
MB -13,9
HDD -6,6
PCH -21,2
GPU -17,2
VRM -13,1

Открытый стенд
Корпус без двух боковых стенок, крышки и без всех трёх корпусных вентиляторов.
Вспомнил о нем в самом конце. Думал — скунс моему варианту-победителю.
Но не тут то было.
Как вариант A-2/1-g «гасит» открытый стенд:
CPU +0,9
MB -5,8
HDD -3,8
PCH -11,5
GPU -3,8
VRM -2,5
Похоже компоненты без активного обдува чувствуют себя не так уж комфортно.
Только проц выдохнул, почти 1градус.
— — — — — — — — — — — — — — — — — — — — — — .
Я не спец.тестер да и на системник перешел недавно после 9-ти лет на ноутбуках.
Поэтому, косяков и умозаключений невпопад может хватать. Будьте бдительны.

Благодарю за внимание.

Ближайшая по смыслу тема форума Построение воздушных потоков

Bonus


Проверяем два варианта, предложенных Romulus.
A-1/2-a и A-1/2-b

Разворачиваем левый вентиль на боку на выдув.
Тяжелый случай. 4 раза прогонял тест. Такое ощущение, что система от ветра зависит, куда подует, такие и цифры. Обычно, за 3 прогона в разное время получались вполне утрясённые, почти одинаковые значения. А это…

Пришлось морду всунуть поближе к происходящему.
Тут такая фигня. На выходе из боковины воздух сильно распыляется веером на стороны. А рядом втяжной вентиль. И он крадёт часть отработанного выхлопа. Особенно, если в комнате легкий ход воздуха, например от окна, хоть чуть-чуть лижет по боку корпусу, да еще от вытяжного к втяжному — заворот кишок обеспечен. Нестабильный охлад.

GPU 64.3C почти как открытый стенд, хуже было только в варианте с 2-мя ветниляторами.
CPU 80 чуть лучше, чем в «кожуе».


Втяжной с бока кидаем на дно.
Освободившееся от вентилятора место на боку не заклеивал. Зато проверил. Через него идет небольшой подсос воздуха. Тонкий чек из магазина не держит, но пытается, к перфорации слегка подлипает.

Проц 80,3С Что-то ему расколбас нагнетания внизу не нравится, ни в этом варианте, ни в предыдущем. Жарко под крышей, если снизу не вкачивать, что-ли?
Результаты, почты идентичны предыдущему варианту, в пределах 1 градуса.


— Инспектор Петренко. Ваши документы. Нарушаем…
— Чито нарушая насяльника?
— Баланс нарушаем!
— Кислотно-щелочной?
— Нет. Приточно-вытяжной!

Все на выход. Тоесть, обе вертушки на боковине — выхлоп. Вся приточка неофициальная, через щели.
Проц и мамка подтянулись, остальное просело.

CPU 76С. На -1,3С холоднее сомого лучшего результата в таблице. Похоже, если неоптимальные «завороты кишок» внизу корпуса тупо высосать двумя вентилями, то проц себя обеспечит.

MB скинула градус и тоже установила внутритабличный рекорд на данный момент 40,3С Датчик под вытяжку засосало что-ли.
Некрасиво подогрелись HDD 35,8С; РСН 47,1С

GPU 65,8C. Совсем не отличилась. Какой-то конфликт интересов. 2 вертолёта видеокарты гребут себе. А 2х120 тут же рядом, на боковине — выкачивают из корпуса. А жрать видяхе что?

* * *
Итого: расклад A-2/1-g остаётся в почёте, хотя по CPU и MB его слегка обошел A-0/3.

Четвёртым будешь?

Появился еще один NF-P12.
Взял вариант A-2/1-f (2 сбоку вдув, 1 сзади выдув) и подтыкал этот 4-тый вентиль на дно и фронтальную панель — вдув, и на крышку — выдув.


Из таблицы видно, что эффект есть разве что при установке на дно. Охладились GPU -2.5C, VPM -4.2C, ну и МВ -1,4С.
Спереди нагнетание или сверху вытяжка таким 4-тым вентилятором — до лампочки.
