Небольшой обзор корпуса Gigabyte 3D Aurora 570

<img src="//st.overclockers.ru/legacy/v1/117528.jpg" border="1" vspace="3"> Вопрос о выборе корпуса назревал у меня давно, но до некоторого времени я готов был мириться с повышенным шумом ради прохлады комплектующих либо нагревом железа ради тишины и при этом думал, что компромисс возможен лишь после приложения значительных усилий. Водянку я ставить не хотел и не хочу, не избавился еще от предубеждений по поводу воды в системном блоке. После изучения многочисленных источников, посвященных выбору корпусов, я понял, что компромисс между тишиной и охлаждением возможен. Надо заметить, что у меня уже было несколько корпусов разных производителей: были у меня и неизвестные китайские тазики, и брендовые корпуса разных ценовых категорий. По...

2 апреля 2007, понедельник 19:22

Coolbits [ ] для раздела Блоги

Вопрос о выборе корпуса назревал у меня давно, но до некоторого времени я готов был мириться с повышенным шумом ради прохлады комплектующих либо нагревом железа ради тишины и при этом думал, что компромисс возможен лишь после приложения значительных усилий. Водянку я ставить не хотел и не хочу, не избавился еще от предубеждений по поводу воды в системном блоке. После изучения многочисленных источников, посвященных выбору корпусов, я понял, что компромисс между тишиной и охлаждением возможен.
Надо заметить, что у меня уже было несколько корпусов разных производителей: были у меня и неизвестные китайские тазики, и брендовые корпуса разных ценовых категорий. Последним моим корпусом был продукт известной компании (имя не называю). Железки внутри этого корпуса чувствовали себя превосходно благодаря пяти встроенным вентиляторам, чего не скажешь обо мне и моих домашних – шум стоял приличный. Многочисленные вентиляционные отверстия в этом корпусе помогали охлаждать комплектующие, а боковая стенка с прозрачным окном помогала не забывать регулярно чистить внутренности корпуса от пыли, которая набивалась туда килограммами благодаря этим самым вентиляционным отверстиям, причем в обход всех пылевых фильтров. В один прекрасный момент мне это надоело.
Критерии выбора корпуса были такие: снижение шума и вибраций от работающего компьютера, сохранение здоровья комплектующих, качественное исполнение и внимание к мелочам. Хотелось также некоторого эстетства, вроде окна в боковой стенке, симпатичной «мордашки» - главное, чтоб это не пошло в ущерб остальным качествам.
Отправляясь за покупкой, я твердо решил: если удастся прикупить этот корпус, и он оправдает мои надежды – поведаю миру про него; может, помогу кому-нибудь, кто еще мучается с выбором. Так появился этот рассказ.
И вот я на Савеловском рынке (пардон, в «Торговом комплексе»). Найти 3D Aurora среди продукции других компаний, а в основном – среди кучи безымянных ящиков оказалось непросто. Везде с полок смотрели разноцветные пучеглазые чудища-выкидыши китайской промышленности. Между ними, словно патриции среди плебеев, выделяясь размерами, благородными формами и качественной отделкой, попадались престижные произведения серьёзных производителей. После двойного обхода торгового комплекса, я, наконец, нашел то, что искал.

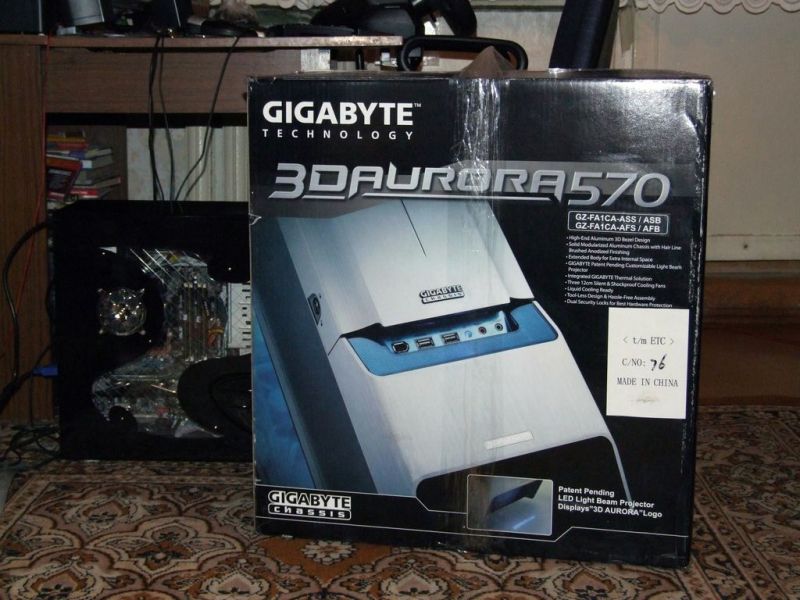

Вытащили внушительных размеров коробку.

(кликните по картинке для увеличения)
коробка

Вес самого корпуса – 10,8 кг. Всё упаковано в целлофан и проложено толстым пенопластом, коробка качественно оформлена как и положено серьезному продукту.
Ручку производитель, к сожалению, не предусмотрел, так что делайте выводы и запасайтесь скотчем!

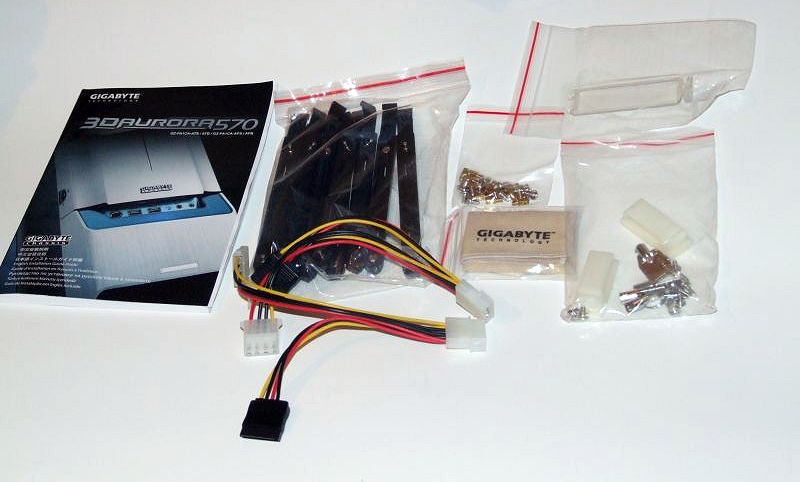

Привезя всё это домой, я первым делом вытащил из коробки корпус и всё содержимое: комплект крепежей, пластиковые полозья для крепления накопителей, инструкцию (есть даже русский язык!), запасную проекционную рамку, переходники для блока питания, два комплекта ключей, два зажима для фиксации проводов внутри корпуса, а также трогательную тряпочку - «сопливчик» с надписью «Gigabyte» для протирки корпуса. Будь я фанат «Gigabyte» – носил бы эту тряпочку с собой вместо носового платка

(кликните по картинке для увеличения)
аксессуары

Итак, что же представляет собой продукт с надписью «Gigabyte Chassis”?

Технические характеристики.
•Тип корпуса: Full-Tower
•Материал лицевой панели: Алюминий
•Боковая панель: Решетка вентилятора/прозрачный акрил (ATS/ATB)
•Материал корпуса: Алюминий (1 мм) / никелевая пластина SECC (1 мм)
•Вес нетто: 9,5/13 кг
•Отсек накопителя 5.25\" (внешний): 5
•Отсек накопителя 3.5\" (внешний): 2
•Отсек накопителя 3.5\" (внутренний): 5
•Слот PCI: 7
•Размер материнской платы: ATX / Micro ATX / Flex ATX
•Системный вентилятор (фронтальный): 1х12 см бесшумный вентилятор со светодиодами голубого свечения (1 000 об./мин.)
•Системный вентилятор (задний): 2х12см бесшумных вентилятора со светодиодами голубого свечения (1 000 об./мин.)
•Мультимедийный порт ввода-вывода: 2 x USB 2.0 / 1 x IEEE1394 / 1 x аудиоразъем (HD, AC97)
•Размер (ШхВхД): 205 x 522 x 570

Сборка.

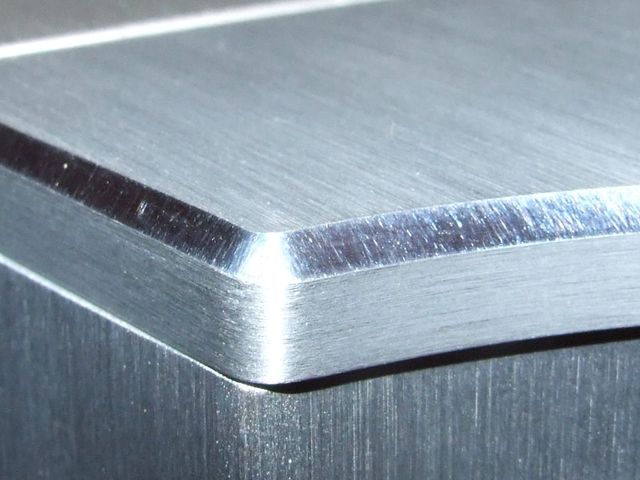

Мне достался корпус серебристого цвета, есть еще черный вариант. Корпус выполнен из анодированного некрашеного алюминия толщиной 1мм.

(кликните по картинке для увеличения)
поверхность
Даже передняя панель алюминиевая, а передняя дверца такой толщины, что, кажется, выдержит прямое попадание пули не самого маленького калибра! Дизайн корпуса…на любителя. Не каждому понравится нарочитая брутальность, угловатые формы, кому-то по душе мягкие обводы и закругленные края либо вообще строгость без излишеств. По мне же выглядит Аврора как типичный «хайтек», сразу выдавая своим видом принадлежность к семейству недешевых вместилищ для недешевых комплектующих. В оформлении передней части инженерам Gigabyte удалось совместить некоторые модные и бесполезные примочки (вроде надписи, которая проецируется на пол при работе компьютера) с функциональностью. Скажите мне, зачем нужны передние дверцы на корпусах? Неужели только для красоты, чтобы внешний вид компьютера был более гармоничным? У многих дешевых корпусов так и есть, но не в данном случае. Дверца, как оказалось, неплохо снижает уровень шума от работающего DVD-привода, а именно гасит высокочастотные звуки при раскручивании диска в приводе. За дверцей скрываются 5 отсеков 5.25``, 2 внешних 3.5-дюймовых отсека, подсвеченная синим кнопка запуска, и полноразмерный Reset (а то ишь вздумали некоторые без Reset`а делать!!!). В закрытом положении дверца удерживается магнитом и может закрываться ключом (хорошо, что есть в комплекте

).
Нижняя часть передней панели, кроме украшательств с мини-проектором, всё же не лишена рациональности. У большинства известных мне корпусов передняя панель служит определенным препятствием для притока воздуха – она закрывает собой передний вентилятор, ему становится труднее «дышать» и забор воздуха проходит через вентиляционные щели, которые прорезает производитель. Здесь же нижняя часть лицевой панели имеет мелкоячеистую металлическую решетку, которая значительно меньше препятствует проходу воздуха, чем если бы она была закрыта наглухо чем-нибудь очень декоративным. Объяснять долго, лучше взгляните на фото.

(кликните по картинке для увеличения)

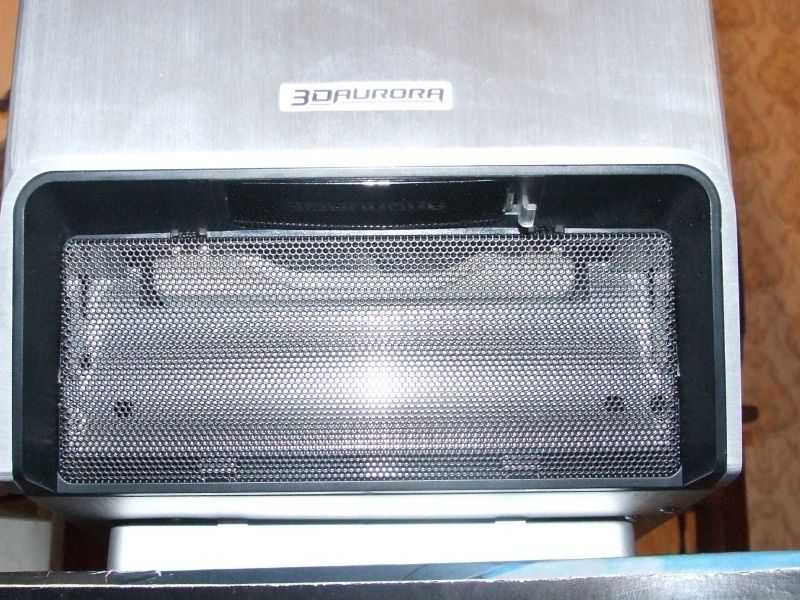

Передняя панель снизу

За сеткой виден фильтр и 12-см вентилятор, подсвеченный четырьмя синими диодами.

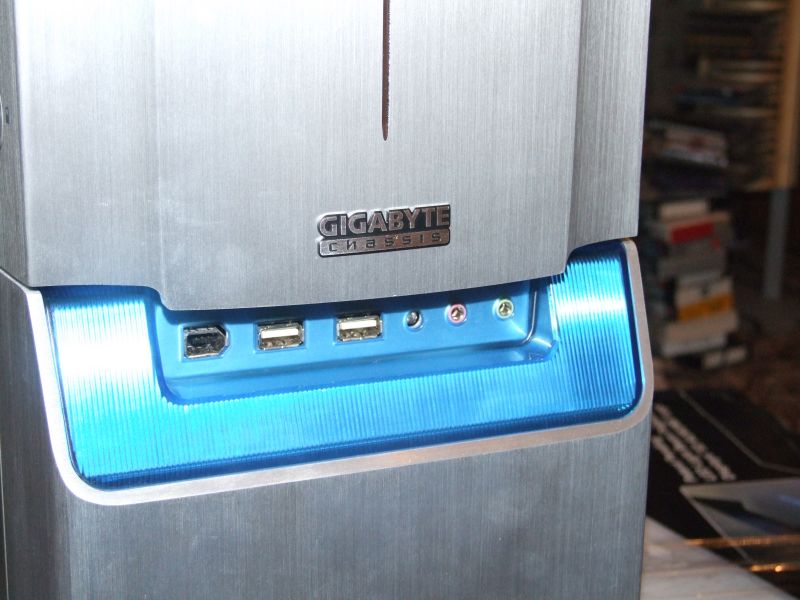

Также на переднюю панель выведены 2 USB-разъема, выход на наушники, IEEE1394, индикатор работы жесткого диска.

(кликните по картинке для увеличения)
Фронтальные разъемы
Всё сияет синим цветом, подсветка подключается через «молекс» напрямую к БП, кому не нравятся светящиеся корпуса – можно и не включать. Чтобы демонтировать переднюю панель нужно снять обе боковые стенки, сама панель держится на шести защелках. Не самое лучшее решение – я видел и более удачные варианты (например, вся передняя панель на петлях), но хорошо хоть снимать передок для чистки фильтра нужно не слишком часто, если конечно не выкидывать инструменты для уборки помещения на свалку…

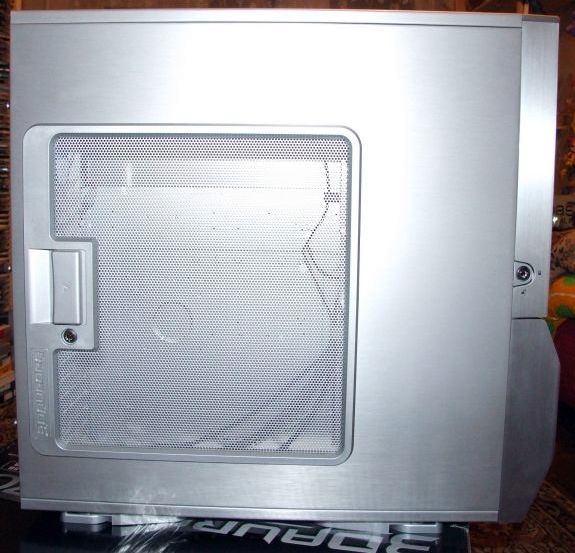

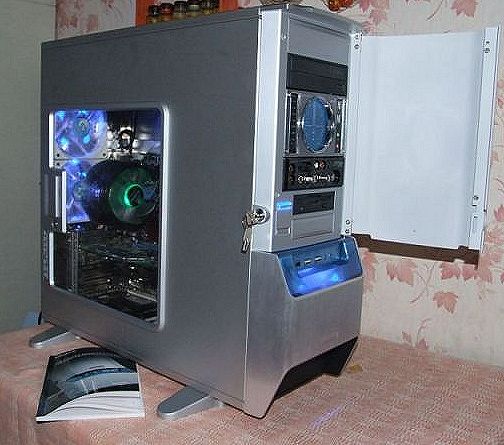

Каждая боковая стенка корпуса фиксируется тремя «большеголовыми» винтами – видимо для обеспечения большей жесткости. Левая боковая стенка (если смотреть на корпус спереди) имеет квадратное окно. Причем оно может быть закрыто как металлической решеткой, так и плексигласом (всё входит в комплект).

(кликните по картинке для увеличения)
Боковая стенка
Кому как нравится и кому как необходимо. Решетка резко увеличивает приток воздуха, но увеличивается и шум, плексиглас задерживает звук вместе с воздухом. Приятно, что Gigabyte предусмотрела два варианта боковой панели, еще приятней, что для реализации любого варианта не нужно покупать новый корпус . Сегодня нагрев железа может быть незначителен и можно спокойно полюбоваться на свеженькие железки через прозрачное окно, завтра выйдет какая-нибудь монструозная видяха с нагревом как в кратере неспящего вулкана – тогда лучше будет поставить решеточку. Радует размер окна – окно не занимает большую часть боковой дверцы: больше, считаю, и не надо – такое окно позволяет надежно скрыть с глаз провода, видна только материнка и платы расширения. Еще левая боковая стенка имеет защелку, за которую нужно потянуть что бы сезам открылся. Замок также присутствует – наверное, чтобы младший братишка в ваше отсутствие не спер к себе в компьютер ваш новейший GeForce/Radeon.
Что делать с таким братишкой я вам потом как-нибудь расскажу, а пока вернемся к корпусу. Боковые стенки фиксируются очень плотно, зазоры минимальны.

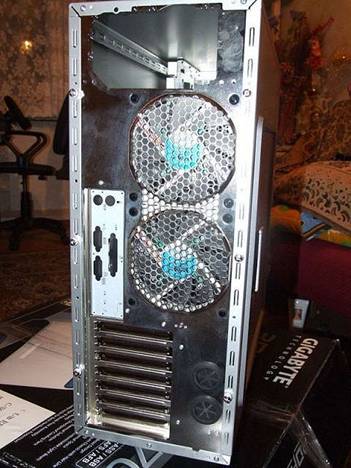

Задняя стенка корпуса сразу привлекает внимание двумя 12-см вентиляторами с синей подсветкой, закрытых сеткой с ячейками в виде сот среднего размера. Как показала практика, такое решение практически не препятствует проходу воздуха и при этом не создает дополнительного аэродинамического шума. Крепятся вентиляторы не на обычные шурупы, а на пластиковые держатели, которые вставляются в резиновые шайбы. Пусть и незначительно, но уменьшается вибрация корпуса от работы вентиляторов.

(кликните по картинке для увеличения)
Задняя стенка
Также на задней стенке имеется два отверстия под трубки водяного охлаждения для систем с отдельно стоящими радиаторами вроде Zalman Reserator.

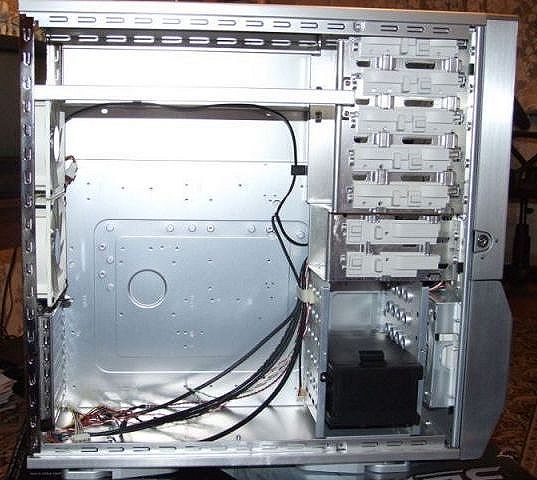

После пристального осмотра и изучения внешних особенностей корпуса, я, наконец, приступил к сборке. Никаких уникальных особенностей внутри корпуса обнаружено не было, всё сделано без изысков, но очень качественно. Стойки-шестигранники для установки материнской платы ввинчиваются плотно, резьба не прокручивается (встречался с такой проблемой раньше). Пропагандируемая многими производителями tool-less сборка реализована хорошо: приводы держатся плотно, прикручивать их винтами нет необходимости.

(кликните по картинке для увеличения)
Внутренности корпуса

Некоторые проблемы возникли с креплением панели Cooler Master GateWatch2 – пластиковые защелки не хотели фиксировать её, но после некоторого приложения hands.dll проблемы были решены. Порадовала возможность уложить все провода: места достаточно, а между отсеками для приводов и правой боковой стенкой имеются ниши, куда легко укладываются кабели.

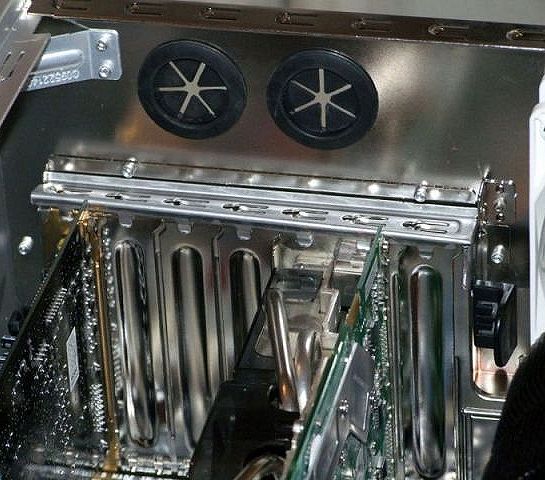

Платы расширения фиксируются вдоль задней стенки надежно – применена система с общей защелкой, у меня не возникло необходимости дополнительно фиксировать видео и звуковую карты шурупами.

(кликните по картинке для увеличения)

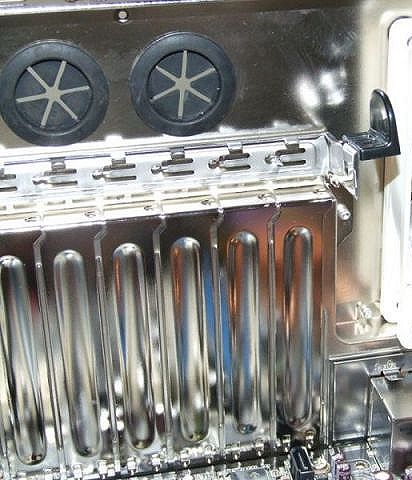

Фиксатор карт расширения -открыт

(кликните по картинке для увеличения)
Фиксатор карт расширения - закрыт
В итоге, сборка компьютера в Gigabyte 3D Aurora 570 стала легким и безпроблемным занятием и не отняла много времени.
В корпус я напихал следующие комплектующие:
•Материнская плата: Asus P5B-Deluxe с пассивной «родной» системой охлаждения на северном и южном мостах.
•Процессор: Intel Core2 Duo E6700, разогнанный до 3.2 ГГц, Speed Step отключен.
•Система охлаждения процессора: Zalman CNPS9700 LED NT.
•Память: 2*1024Mb PC2-6400 Corsair XMS2 (TWIN2*2048-6400C4), 4-4-4-12
•Видеокарта: Leadtek WinFast PX7800 GTX TDH MyVIVO Extreme, 256Mb, 490/650MHz
•HDD: Hitachi HDT725032VLA360, 320 Gb, 16 Mb, SATA-II.
•Блок питания: Thermaltake TR2 Power 500W (W0093)
Корпусные вентиляторы собраны производителем в единый 3-pin`овый разъем, я подключил его к материнской плате.
Наконец, всё собрано. Пуск!!!
Вот что значит качественный корпус, где детали тщательно подогнаны друг к другу, где толщина стенок не минимальная, а достаточная, где каждая мелочь заранее просчитана! Когда я включил систему, я это понял. При условии использования не самых громких комплектующих система становится практически бесшумной. Я не ставил активное охлаждение на материнку, процессор охлаждается Zalman`ом, который работает на 1200 оборотов. В итоге звук работающего компьютера едва различим. Я могу расслышать в полной тишине лишь шелест воздуха, да легкое постукивание жесткого диска при активном чтении/записи данных. Конечно, при запуске тяжелых игр тишину начинает немного нарушать гул вентилятора на видеокарте, но очень приглушенно. Система вентиляции корпуса, как оказалось, такова, что значительная часть воздуха засасывается там, где положено - через фильтр переднего вентилятора – комплектующие мало подвержены пыли. А что с охлаждением?

Охлаждение.

Диаграммы приводить не буду, скажу вкратце лишь следующее.
Температура в помещении 24-25С. Левая боковая стенка закрыта прозрачным окном. Корпусные вентиляторы вращаются на 1000 оборотах в минуту, Q-fan для них отключен, для процессорного кулера включен.
•После «холодного» старта компьютера: CPU – 40C (по показаниям ТАТ) , Chipset – 38C (по данным ASUS Probe II), VGA – 43C (по показаниям RivaTuner FR2.0);
•Запуск в течение 3-4-х часов тяжелых игрушек, вроде Ghost Recon: Advanced Warfighter, Gothic 3, Neverwinter Nights 2, F.E.A.R. и т.п. повышает температуру комплектующих до: CPU – до 49-51C, Chipset – 45C, VGA – до 58С;
•Запуск стресс-теста TAT в течении 30 минут: CPU прогревается до 57-57С, Chipset – до 45C, VGA – до 45C.
•После завершения теста TAT и продолжения работы в офисных приложениях (эх, почему делу время, а потехе только час?): CPU – 43-45C, Chipset – 40C, VGA – 45С.
Результаты IMHO вполне достойные, учитывая слегка разогнанный процессор, пассивное охлаждение чипсета, довольно горячую видеокарту и минимальный уровень шума работающего компьютера.
Во время работы задняя часть корпуса нагревается, алюминий отлично передаёт тепло, площадь рассеивания тепла достаточно велика.

Резюме по Gigabyte 3D Aurora 570.

Плюсы:
•Продуманная и качественно реализованная система охлаждения;
•хорошее охлаждение комплектующих;
•очень низкий шум работы компьютера в этом корпусе;
•большой внутренний объём;
•эффективные пылевые фильтры, задерживающие большую часть пыли;
•используемые материалы;
•высокое качество изготовления, плотная подгонка всех деталей друг к другу, исключающая проникновение пыли через «непредусмотренные» для этого места;
Минусы:
•использование несъемной корзины для жестких дисков; если в будущем появятся видеокарты длиной более 27-28 см., то возникнут проблемы с установкой их в корпус;
•сложность установки нестандартных по размеру внешних панелей, таких как Cooler Master Gate Watch2 (хотя возможно это недостаток самих панелей)

Субъективный вывод
Считаю, что в Gigabyte 3D Aurora 570 очень удачно сочетаются такие характеристики, как цена/качество изготовления, шум/эффективность охлаждения. У меня не стояла задача получить максимальное охлаждение для экстремального разгона системы. Мне нужно было получить достаточное охлаждение слегка разогнанной домашней игровой системы (без кучи хардов, без нескольких резаков и т.п.), не жертвуя при этом здоровьем комплектующих, и сохранив при этом хороший уровень акустического комфорта. И с этой задачей Gigabyte 3D Aurora 570 справился на «отлично».
